Инструкция по снятию облицовки на Калине

Три первые операции производятся одинаково для всех дверей Лады Калины. Исключение — люки багажника у машин в кузове хэтчбэк и универсал, там процедура разборки гораздо проще. Вот что нужно сделать:

Рукой открутите и вытащите колпачок фиксатора, предназначенного для блокировки замка двери изнутри.
Крестообразной отвёрткой выверните 4 самореза, удерживающих динамик музыкальной системы.
Извлеките динамик и отключите от него провода.

Откручивание блокиратора и акустики

Совет. Акустика может быть прикреплена как к самой дверной карте, так и к металлической раме двери. Если после снятия динамика вы наблюдаете вариант первый, то при сборке крепёж лучше переделать, просверлив отверстия под саморезы. Акустика должна монтироваться к дверке, а не к обивке.

Крепление динамика к обшивке — это неправильно

Дальнейший порядок работ отличается в зависимости от местонахождения дверцы, которую вы разбираете.

Передняя пассажирская дверь

Здесь декоративная панель держится на 8 клипсах, 2 винтах крепления внутренней ручки и двух саморезах, расположенных под пластиковым карманом. Алгоритм её демонтажа такой:

Шилом аккуратно подденьте край пластмассовой заглушки, скрывающей винт в ручке двери, извлеките её. Таким же образом вытащите заглушку второго винта.
Выкрутите оба винта ручки.
Оттянув на себя рукоятку открывания дверцы, выверните крепёжный винт и снимите рычажок. После чего удастся снять ручку целиком.
Открутите 2 самореза внизу дверной карты, под пластиковым кармашком.
Возьмите плоскую отвёртку и подденьте правый верхний угол декоративной панели, чтобы вывести из зацепления первый фиксатор. Захватите обшивку пальцами и остальные пистоны высвобождайте вручную.
После отделения панели от дверки отключите провода, идущие от кнопки электрического стеклоподъёмника. Для этого подденьте язычок разъёма отвёрткой и вытащите колодку из блока кнопок. Демонтаж облицовки завершён.

Снятая панель с пассажирской стороны

Совет. Когда поддеваете край дверной карты плоской отвёрткой, следует подложить под неё ветошь, чтобы не поцарапать изнутри лакокрасочное покрытие.

Нюансы разборки водительской дверцы

С этой стороны декоративная панель снимается в том же порядке, что и с пассажирской. Но из-за небольших отличий в конструкции необходимо учесть такие нюансы:

• чтобы обшивка снималась легче, нужно удалить пластиковую панельку, прикрывающую регулировочный рычажок зеркала заднего вида;
• первый винт крепления подлокотника находится под заглушкой, а второй — в углублении ручки;

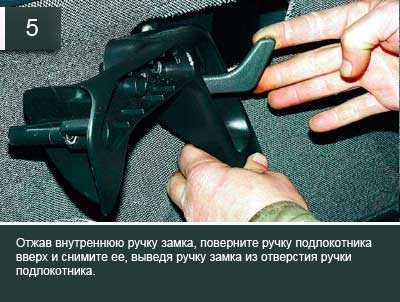

• рукоятка открывания дверки находится сверху подлокотника и снимается после откручивания крепёжного винта.

Пластиковая панелька привода зеркала легко снимается руками

Панелька на регулировке зеркала заднего вида снимается с помощью плоской отвёртки, которой она поддевается снизу. На автомобилях, оборудованных электрическим управлением зеркалами, регулировочный рычажок отсутствует, а вместо него на панели стоит заглушка.

С водительской стороны винт прячется в подлокотнике

Справка. Некоторые водители по незнанию пытаются отковырять эту заглушку, чтобы отсоединить панель. Действие бесполезное, поскольку элемент легко снимается руками, но от безуспешных попыток на нём остаются неприглядные царапины.

Винтик крепления рычажка для открывания двери

Обшивка задних дверей

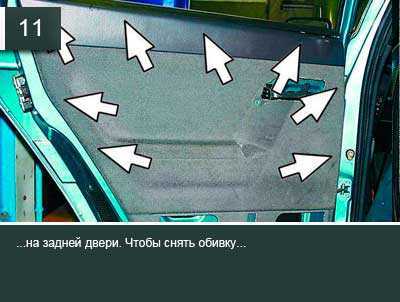

Здесь обивку прижимают к дверце 10 пластмассовых фиксаторов и 2 винта крепления ручки. Технология разборки такая:

• Первым делом надо демонтировать рукоятку механического стеклоподъёмника. Подденьте шилом пластиковое полукольцо, фиксирующее рычаг на оси. Извлеките его и снимите рукоятку.
• Вытащите 2 пластмассовые заглушки на дверной ручке и выверните винты крепления. После этого элемент спокойно снимется.
• Действуя плоской отвёрткой, оттяните нижний дальний угол декоративной панели и выщелкните первый пистон.
• Захватите дверную карту рукой и снимите, высвободив остальные клипсы по контуру. Обшивка успешно демонтирована.

Схема демонтажа декоративной панели

Примечание

Обратите внимание, что рычажок рукоятки открывания на Калине 1 придется открутить и снять, а на Калине 2 его удалять не нужно, поскольку он прикручен напрямую к дверке и с декоративной панелью никак не связан

Для снятия рукоятки стеклоподъёмника нужно вытащить полукольцо

В остальном обивка на дверцах автомобиля Лада Калина второго поколения снимается аналогичным образом, различий никаких нет.

Так выглядит снятая обшивка задней дверки Калины

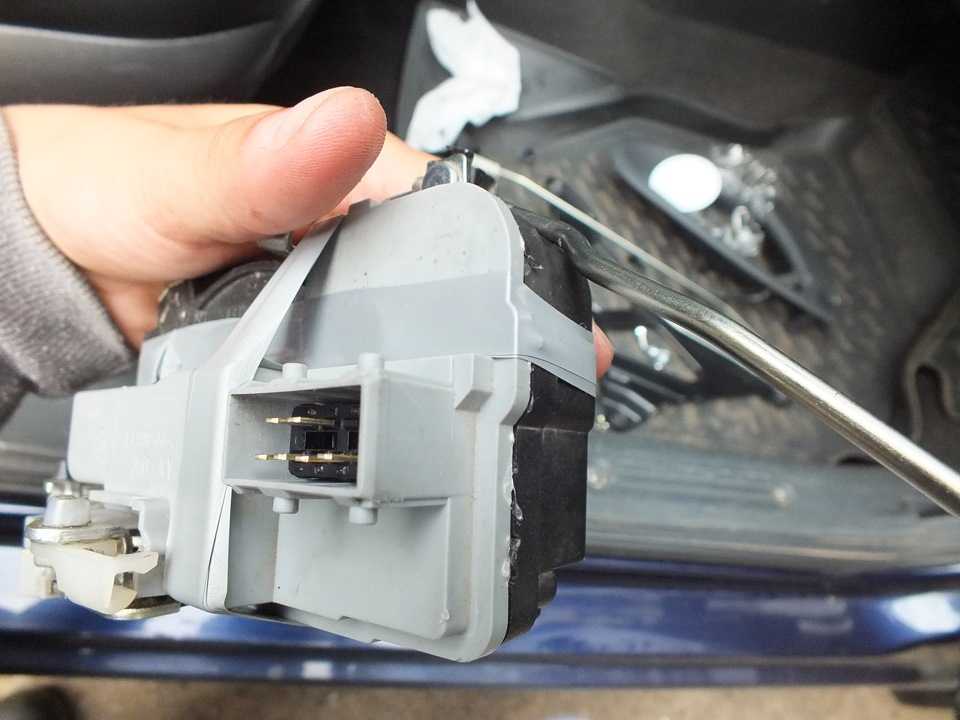

Электропривод: простой вариант установки

Методика простая, единственное что необходимо — самостоятельно изготовить поворотную пластину и тягу к ней. Проводку следует протянуть к электрозамку и подключить к специальному блоку управления. При снятии машины с охраны электропривод замка багажника будет срабатывать после разблокировки кнопки открывания пятой двери.

Вся задача в установке основана на подключении электрозамка к двум проводам. Приобрести деталь можно в любом автомагазине. Концевик багажника необходимо дополнительно скрыть во избежание попадания в него воды. В противном случае он будет периодически коротить во время дождя. Немаловажным атрибутом являются петли багажника. В этом месте часто наблюдается излом проводов, поэтому за их состоянием необходимо тщательно следить.

Перед установкой электропривода снимается накладка крышки багажника. Главное — во время этого процесса не повредить ее. Рекомендуется подобрать замок, который не нужно будет дорабатывать во время работы.

Важным этапом в процессе установки является прокладка проводки, можно применять те провода, которые стандартно подходят к пятой двери автомобиля.

Питание берется от прикуривателя. Важным моментом является установка защитного предохранителя. Прокладка провода осуществляется вдоль порога, примерно уйдет 3,5 метра. Затем осуществляется установка.

Желательно выбрать вариант, в ходе которого не нужно сверлить дополнительные дырки. Процедура заключается в соединении проводов согласно схеме

Важно: использовать можно провод, который идет на плафон освещения багажника.

Установка электропривода не сложная, но для первого раза трудоемкий процесс. При возникновении трудностей можно обратиться за помощью на СТО.

Для того, чтобы получить доступ к замку задней двери (багажника), сначала необходимо снять внутреннюю пластиковую обшивку, которая крепится на двух болтах в местах крепления ручки и пистонах-защелках, которые поддеваются плоской отверткой и вынимаются.

Шумоизоляция багажника Лада Калина

Если вы являетесь владельцем автомобиля ВАЗ 1117, то наверняка вопрос о звукоизоляции багажника никогда у вас не возникал. Но если у вас ВАЗ 1118 или 1119, то шумоизоляция багажника Калина просто необходима для комфортной езды и времяпровождения в салоне машины

Стоит сразу сказать, на какие моменты необходимо обратить особое внимание при установке шумоизоляции. Этапы технологического процесса шумоизолирования багажника во всех автомобилях независимо от их модели и типа приблизительно схожи

Но чтобы звукоизоляция была выполнена качественно, к каждому конкретному случаю стоит подходить сугубо индивидуально.

Шумоизоляция багажника Калина хэтчбэк начинается со снятия обшивки внутри самого багажника. Кроме того, необходимо снять боковые и центральную полки. Демонтируется также и обивка крыши багажника. После этого следует тщательно протереть всю рабочую площадь, к примеру, Уайт Спиритом, обезжирив и очистив поверхность от пыли и лишнего мусора.

Наиболее оптимальным и простым вариантом установки шумоизоляции считается вариант, при котором звукоизоляция производится с помощью слоёв. Шумоизоляция Калины своими руками такого типа займёт у вас не больше 10 часов работы. А необходимыми материалами будут являться следующие:

• Вибропоглащающие листы – 8-9 штук;
• Листы сплена – 2 штуки;
• Моделин – 1 м 2 ;
• Битопласт – 1 м 2 .

Первый виброизолирующий слой

Следуя стандартной схеме шумоизоляции багажника, под первым слоем подразумевается покрытие поверхности внутри багажника виброматериалом. Наиболее качественными вибропоглащающими материалами считаются материалы фирм STP и Шумофф.

Для начала нужно вырезать из цельного полотна виброизолирующего материала несколько листов определённого размера и формы, а затем немного подогреть битумную сторону с помощью технического фена.

Потом нагретые листы виброматериала аккуратно укладываются на очищенный и обезжиренный каркас багажника и тщательно раскатываются твёрдым валиком из железа или пластика.

После того, как первые листы заполонят большую часть площади багажника, таким же образом следует подготовить следующие листы виброматериала. Их необходимо наносить внахлёст.

В результате проделанных манипуляций металлическая поверхность кузова должна быть покрыта на 55-100% в зависимости от применяемого материала.

Второй звукоизолирующий слой

Второй слой шумоизоляции предназначен для подавления лишних звуков и сохранения тепло в зависимости от используемого материала. Основной принцип работы на этом этапе заключается в наклеивании поверх виброизолирующего материала звукопоглощающего Акцента и теплоизоляционного Сплена. Оба материала обладают самоклеющейся основой, поэтому на их монтаж не потребуется значительных усилий и особых познаний в сфере шумоизоляции.

Покрыть поверхность звукоизоляционным материалом необходимо на 100%. Исключением являются только технологические отверстия, а именно вентиляционные отверстия. Только в этом случае удастся достичь наибольшего эффекта.

Завершающий этап шумоизоляции багажника

Чтобы шумоизоляция багажника была выполнена наиболее эффективность, на завершающем этапе технологического процесса необходимо произвести также и шумоизоляцию пластика в багажнике. Следуя вышеописанному алгоритму, производится утяжеление обивки крыши багажника, которая в последующем обклеивается битопластом. Затем вся проводка окутывается в Антискрип. А чтобы не было лишних скрипов, боковые полки и пластиковые накладки оконных стоек также проклеиваются моделином.

Не стоит забывать, что эффективной шумоизоляция Калины будет только в том случае, если звукоизоляция была проведена не в одном из составляющих автомобиля, а всей машины в целом. Если выполнить шумоизоляцию одного багажника, безусловно, вы заметите определённую разницу. Но совсем иначе будут обстоять дела, если звукоизоляция вашего железного «коня» сделана во всех частях машины.

• Матричный ЖК-дисплей с широким углом обзора;
• Работа с USB-накопителем;
• Встроенный микрофон, Bluetooth и система беспроводной голосовой связи (можно подключить до 2 телефонов);
• Совместимость с Android, iPod/iPhone;
• Максимальная выходная мощность: MOSFET 50W x 4.

Замена наружной ручки у задней двери Лада

Чтобы выполнить ремонт запасаемся инструментом:

1. Головкой размером на «8» в паре с трещоткой или воротком.
2. Удлинителем.

Приступаем к снятию.

1. Для начала демонтируем внутреннюю обивку дверной карты.
2. Откручиваем гайку, располагающуюся с внутренней части двери.

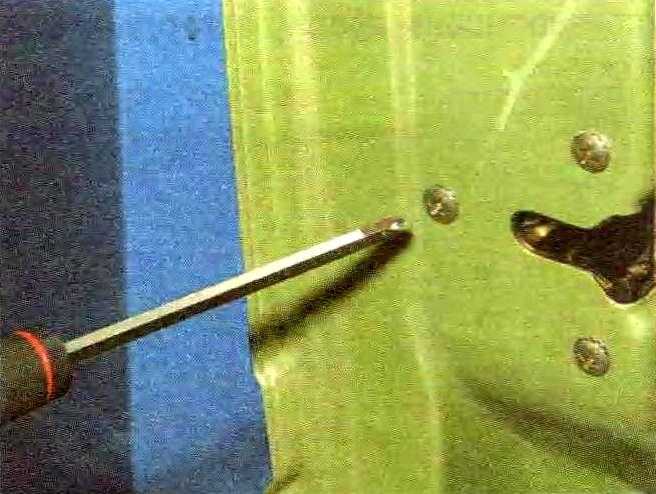

3. На торце двери выкручиваем болт.
4. Ручка извлекается с наружной стороны дверной панели. Механизм снимаем в сборе!
5. Установку нового изделия производим в строго обратной последовательности.
6. Возвращаем на прежние места ранее открученный крепеж (гайка и болт). Затягиваем, соблюдая требуемый момент. Не переусердствуем.

Замена ручки задней двери завершена.

Рассмотрим процесс снятия обшивки задней двери ваз 2110

Для этого вам понадобятся отвёртки крестовая и шлицевая (плоская), а так же придётся купить набор пистонов. Учитывая, что заводские пистоны (клипсы) часто ломаются при снятии обшивки дверей автомобилей ВАЗ, лучше всего приобретать в магазинах пистоны из мягкого пластика, прорезиненные или силиконовые. Они стоят дороже, но при этом долговечнее и при снятии не ломаются.

Теперь приступаем к работе:

1. Берём крестовую отвёртку и выкручиваем кнопку-шпингалет штока блокировки двери и кольцо-накладку сверху на обшивке.
2. Выворачиваем три болта пластикового кармана-накладки внизу обшивки задней двери ваз 2110, и немного потянув его вниз, вынимаем из специальных отверстий.
3. Перед тем, как снять ручку открывания задней двери, шлицевой отвёрткой, слегка поддев, снимаем с ручки декоративную накладку. Выкручиваем крестовой отвёрткой два фиксирующих болта и снимаем ручку, слегка повернув её на 90 градусов вправо.
4. Под нижней накладкой, с задней стороны находится небольшая пластиковая решётка, под которой расположено штатное гнездо для динамика с четырьмя точками крепления. Если он установлен, после снятия накладки, выкрутить все четыре самореза, вынуть динамик из штатного гнезда и отсоединить оба провода.
5. Шлицевой (плоской) отвёрткой слегка поддеваем фиксирующий пластиковый стопор. Снимаем ручку стеклоподъёмника и пластмассовую декоративную шайбу.
6. Той же отвёрткой поддев с нижнего угла, снимаем обшивку задней двери автомобиля ваз 2110. При этом вынимаемые клипсы (пистоны) должны создавать лёгкие щелчки.

Перед установкой обшивки в обратном порядке, необходимо заменить все заводские пистоны на новые, более долговечные.

Самым большим источником скрипов и дребезга на автомобилях семейства ваз 2110 является обшивка дверей. Как с этими «сверчками» бороться, как их отсюда выгнать? Каждый владелец ваз 2110 находит свой способ. Ниже рассмотрим один из них.

Чтобы убрать скрипы и дребезг в обшивке дверей ваз 2110 нужно применить антискрип Моделин.

Для начала устраним скрип обшивки с металлом.

Наклеиваем тонкую полоску антискрипа по периметру внутренней стороны обшивки двери.

Для устранения скрипов клипс в металлической части двери нужно нанести антискрип в специальные отверстия для клипс.

Чтобы устранить дребезг клипс в обшивке дверей ваз 2110, наносим антискрип в точки для крепления клипс и приклеиваем резиновые шайбы между металлом и обшивкой двери.

Можно применить альтернативные Европистоны. Они состоят из двух частей: оранжевая вставляется в отверстие в двери, а белая в обшивку двери и защёлкиваются.

Можно попробовать ВАЗовские пистоны (6Q0 868 243).

Как вариант можно притянуть обшивку дверей саморезами. Самое главное, нужно подобрать подходящие саморезы. Там понадобятся саморезы по металлу, с коротким шагом и размерами 5см, 4см, 3,5см, 3см. Вверхней части самые длинные, внижней самые короткие, самое главное следить, чтобы не поцарапалось стекло.

Сверху саморезы закрываем декоративными заглушками

Важно заранее подобрать заглушки под цвет вашей дверной обшивки. Если таких нет, можно их закрасить маркером, или фломастером. Можно наклеить кружочки самоклеящейся плёнки, под цвет вашей дверной обшивки

Смеси и краску, лучше не использовать, иначе придётся при снятии обшивки двери ваз 2110 очищать полностью эти саморезы. А это очень трудоёмкая работа

Можно наклеить кружочки самоклеящейся плёнки, под цвет вашей дверной обшивки. Смеси и краску, лучше не использовать, иначе придётся при снятии обшивки двери ваз 2110 очищать полностью эти саморезы. А это очень трудоёмкая работа.

Заключение

После всех этих работ с антискрипом, скрипы и дребезг обшивки дверей ваз 2110 полностью исчезают. На универсалах и хэтчбеках все эти работы проводятся и с задней пятой дверью. Для улучшения эффекта шумоизоляции дополнительно устанавливаются шумоизолирующие материалы.

Пластиковая обшивка на двери нужна не только для того, чтобы создавать внутри машины привлекательный вид и удобство, она требуется также и для уменьшения повреждений человека при аварии. Если не будет обшивки, то все металлические части двери упрутся в человека.

Устройство и виды стеклоподъемников

Стеклоподъемники – это устройство, предназначенное для подъема или опускания автомобильных стекол.

На настоящий момент существует огромное число вариантов данных устройств, но конструкция, несмотря на различие комплектующих деталей у разных моделей, схожа, она включает в себя:

• желобки, которые удерживают стекло за боковые кромки
• так называемые «рельсы», обеспечивающие движение стекла
• Уплотнитель и демпфер, ограничители передвижения стекла по направлению вверх и вниз.

Стеклоподъемник любой конструкции состоит из двух основных элементов:

• привод
• подъемный механизм — передающий колебания движения привода на стекло, и тем самым, обеспечивая его движение.

Привод подразделяется на два вида:

1. Механический, известный нам по советским автомобилям, где, чтобы опустить или поднять стекло, нужно прокрутить ручку стеклоподъемника.
2. Электрический, характерный для современных автомобилей, где, чтобы привести в движение стекло, нужно всего лишь нажать кнопку стеклоподъемника. Электропривод состоит из реверсивного электрического мотора с редуктором червячного типа.

Кроме того, стеклоподъемники различаются в зависимости от механизма движения стекла:

• реечные
• тросовые
• рычажные.

Каждый вариант имеет свои плюсы и минусы, технические особенности. Одно лишь объединяет все эти варианты устройства, это то, что однажды они выходят из строя, в особенности часто эта проблема происходит у столь популярной на сегодняшний день модели, как Лада Калина.

Причин неисправности стеклоподъемников может быть десятки, но самыми распространенными являются следующие:

1. Зависают щетки коллектора электрического мотора, который отвечает за процесс движения стекла. Такое происходит, как правило, из-за перегрева непрочных, неустойчивых к резким колебаниям температуры, графитовых щеточек, и этот фактор запускает цепную реакцию: от перегрева щеточек начинает плавиться гнездо, выполненное у всех Калины из пластмассы, причем не самого лучшего качества. По этой причине, щеточки теряют подвижность, и привести устройство в рабочее состояние можно только методом молотка. На начальном этапе поломки бывает достаточно раза два хорошенько стукнуть по облицовке двери, но спустя пару недель, этот метод перестает срабатывать, и тогда уже придется разбирать стеклоподъемник, чтобы отремонтировать его.
2. Еще одной причиной поломки, свойственной Ладе Калине, впрочем, как и многим другим моделям ВАЗ, является непродуманность электрической схемы. Контакты не выдерживают нагрузки, приходящейся на них, здесь нет разгрузочного реле, отчего выходят из строя сразу все стеклоподъемники, и тогда уже приходится ремонтировать не только сами стеклоподъемники, но и пульт.

Когда же отремонтировать устройство невозможно или слишком проблематично, целесообразнее заменить его на новое. Для Лады Калины подойдут следующие варианты:

• электрический стеклоподъемник Гранат ВАЗ – 530 руб
• электрический стеклоподъемник Ningbo – 1 699 руб
• электростеклоподъемник AUTO-GEO – 3 300 руб.

Конечно, цена напрямую связана с качеством, но, если бюджет ограничен, то и отечественный вариант неплох.

А теперь поговорим о том, как установить стеклоподъемники самостоятельно.

Пошаговая инструкция по ремонту и замене ручки двери на Калине

05.12.2019

LADA Калина выпускалась Волжским автозаводом в период с 2004 по 2018 год. Комплектация относится к семейству малого класса 2 группы, за годы производства модель претерпела одно обновление. В 2013 году на рынок вышло второе поколение переднеприводных хэтчбеков, универсалов и седанов.

Калина относится к бюджетному ценовому сегменту. Владельцы оценили неприхотливость модели к качеству топлива, его минимальный расход, большое количество запчастей. Замена ручки задней двери Калина не относится к числу частых расходников. Деталь ломается сравнительно редко, ремонт проводится как на специализированном СТО, так и самостоятельно.

Причины

Замена ручки двери Калина на водительском месте составляет менее 1% от всех кузовных поломок комплектации первого поколения. Механизм открывания заднего элемента менее надежен, мастера отмечают, что каждая десятая Калина имеет проблему открывания задней левой или правой двери, это около 10% всего кузовного ремонта. Причины поломки ручки:

• механическое повреждение защелки;
• поломка личинки замка;
• брак комплектующих.

В сильный мороз из-за попадания и замерзания влаги в приводе замка приходится прикладывать неадекватно большое усилие на наружную ручку, чтобы открыть дверь. В результате – выходит из строя ее механизм открывания.

Рекомендуется перед открыванием двери брызгать на замок незамерзайкой или антиледовым спреем, который используют для чистки лобового.

Внимания заслуживают наружные элементы открывания задних дверей Лада Калина. Как показывает практика, они ломаются гораздо чаще, чем передние. А причина этого – заводской брак одной из деталей механизма ручки.

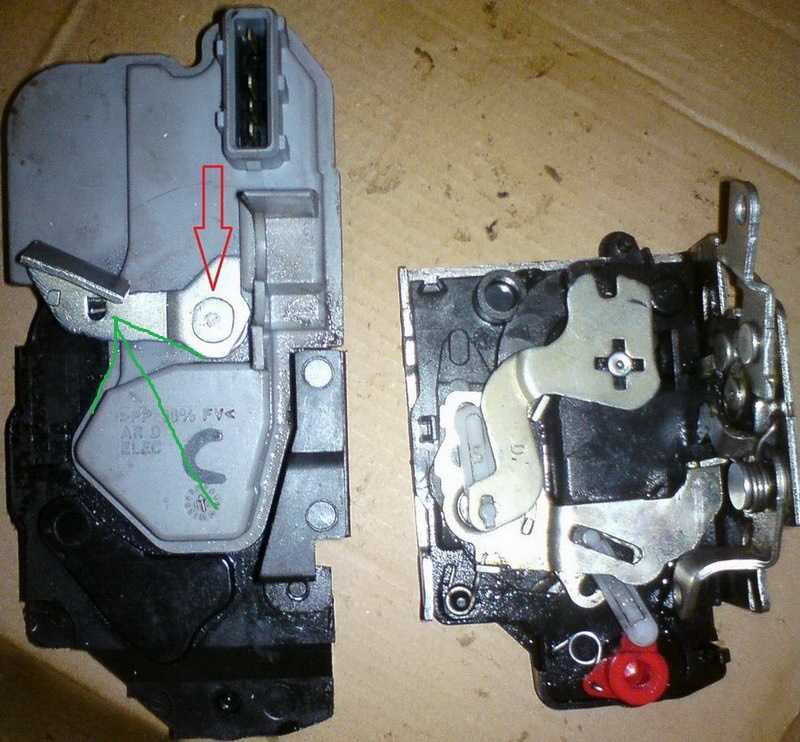

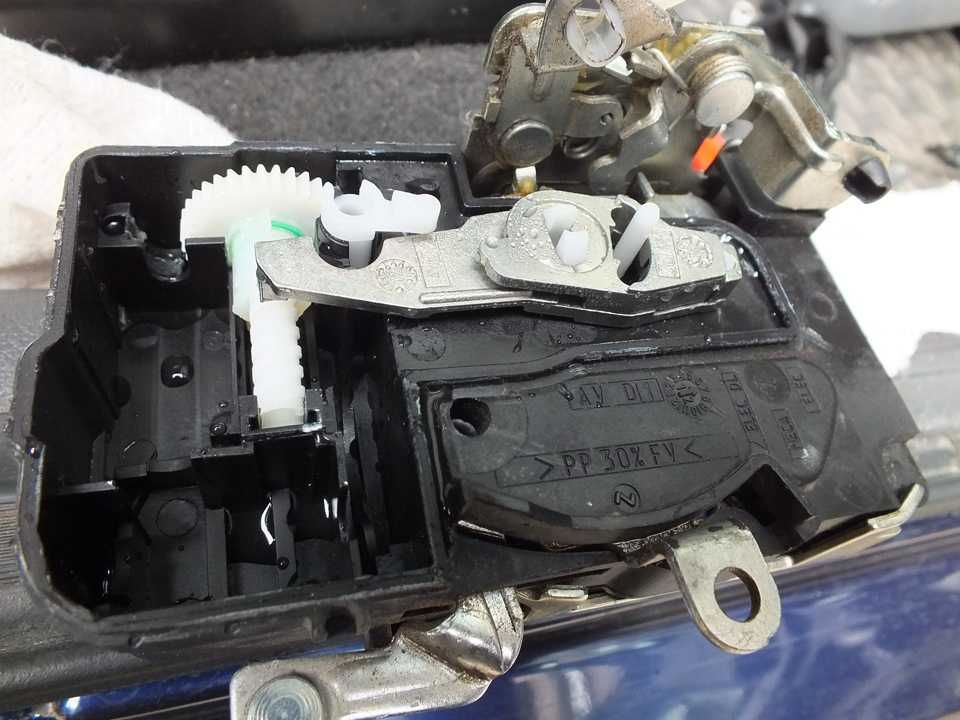

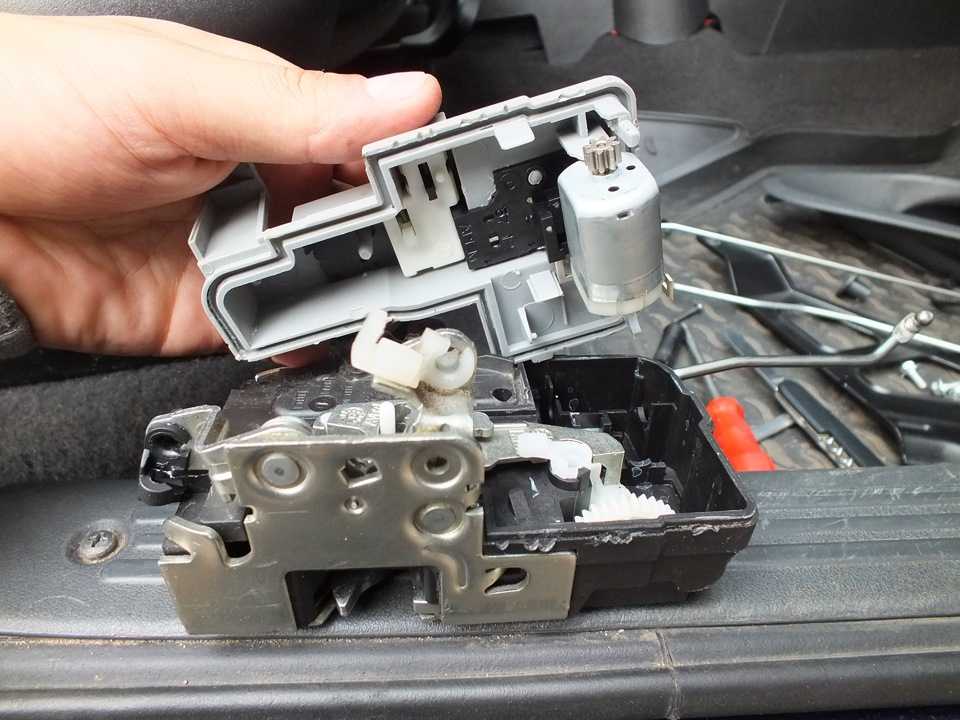

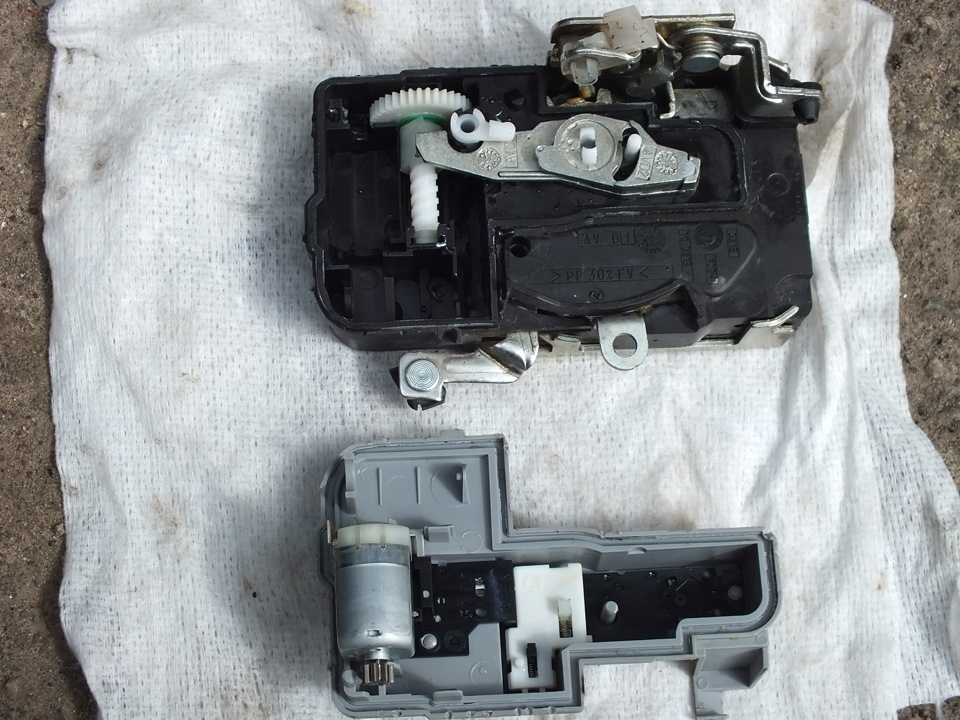

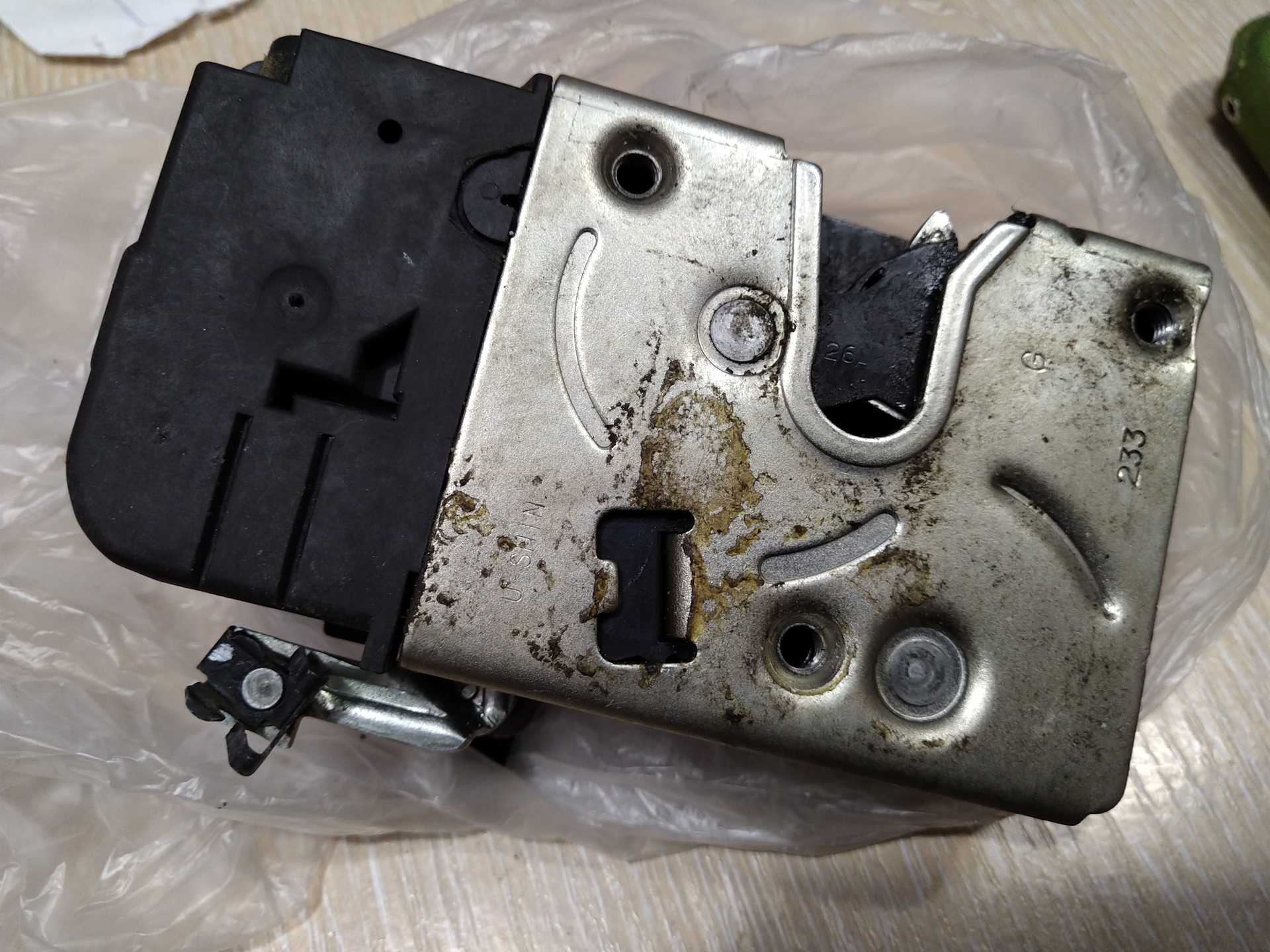

Что именно ломается в механизме?

Перед тем как поменять ручку на двери на Калине, автолюбители разбирают обшивку и демонтируют узел. После разборки задней двери и снятия наружной ручки открывания чаще всего выясняется, что причиной поломки является язычок, который приводит в движение замочную тягу. Его часть ломается, из-за чего деталь перестает входить в зацепление с тягой. Виной этому является неправильно подобранный материал, из которого изготовлен этот язычок.

Производитель заявляет, что механизмы замка изготовлены из высокопрочной стали. Мастера, которые ремонтируют авто, утверждают, что в качестве материала АвтоВАЗ использует силумин ― сплав алюминия с кремнием, который более других подвержен коррозии.

Ремкомплект на замок задней двери для Лада Калина в продаже почти не встречается, поэтому приобретают узел целиком в сборе. Цена узла составляет 330-350 руб. В том случае, когда металл или хромовое покрытие новой детали не совпадет по цвету с остальными ручками автомобиля, разбирают оба узла и переустанавливают язычок с новой рукоятки на старую.

Снятие и монтаж наружной ручки на Калине

Независимо от комплектации кузова или года выпуска, переустановка и ремонт замков, ручек остается для хэтчбеков и универсалов одинаковой. Различается порядок работ при ремонте передних и задних элементов. Устройство деталей считается простым, поэтому на переустановку одного элемента уходит около 30 минут. Для самостоятельных работ потребуется следующий инструмент:

• крестовая отвертка;
• плоская отвертка;
• вороток;
• головка на 8;
• удлинитель;
• острый нож или шило.

Передняя дверь

Порядок выполнения работ, необходимых для снятия и установки наружного рычага передней двери на Лада Калина:

1. Отсоединить минусовую клемму от аккумулятора.
2. Снять внутреннюю облицовку наружного зеркала заднего вида, предварительно поддев ее отверткой.
3. Открутить фиксатор блокировки замка.
4. Поддев шилом или острым ножом, снять заглушку.
5. Крестовой отверткой снять винт крепления подлокотника.
6. Оттянуть внутреннюю рукоятку замка, с помощью крестовой отвертки открутить винт.
7. Снять внутренний рычаг.
8. Отвернуть расположенный в нише болт крепления подлокотника.
9. Открутить два самореза кармана.
10. Обмотать плоскую шлицевую отвертку тряпкой, просунуть ее между обшивкой и каркасом дверки. Аккуратно оттягивая отвертку на себя, отщелкнуть первую клипсу, которая держит обшивку. Так же отщелкнуть все остальные клипсы, их всего 8 штук.
11. Аккуратно отвести обшивку от железного дверного каркаса.
12. Отсоединить два разъема проводов от блока стеклоподъемников.
13. Убрать обшивку в сторону.
14. Разобрать нижнюю тягу привода внешней ручки дверки.
15. Открутить болт крепления ручки, расположенный в торце, для этого используется головка на 8 и вороток.
16. Отсоединить верхнюю тягу привода внешнего рычага.
17. Снять неисправную деталь, заменить ее на новую.

Демонтаж обшивки с водительской двери

Алгоритм разборки дверной конструкции водителя аналогичный, но существуют некоторые тонкости этого процесса:

1. Предварительно со всех крепежных элементов снимаются заглушки. Они поддеваются отверткой.
2. Пластик панели снимется легче, если предварительно открутить фрагмент регулировки зеркальных конструкций. В отличие от пассажирской дверцы, у водительской один винт. Он находится под заглушкой.
3. Открывающий механизм снимается в последнюю очередь.
4. Если на авто установлены электрозеркала с дистанционным управлением, то чтобы снять панель регулировки заднего вида необходимо открутить расположенный внизу винт.

Снятие стекла передней двери

Устанавливаем стекло в верхнее положение

Головкой на 8 отворачиваем четыре болта крепления стекла к двум ползунам и вынимаем стекло

При необходимости отклеиваем защитную пленку от держателя стекла. Устанавливаем стекло передней двери в обратной последовательности.

Снятие электростеклоподъемника передней двери

Снимаем стекло передней двери.

Отсоединяем клемму провода от минусового» вывода аккумуляторной батареи.

Перед тем как отсоединить колодку проводов механизма электростеклоподъемника от колодки проводов блока переключателей, разворачиваем оберточный материал на соединении колодок и разъединяем колодки

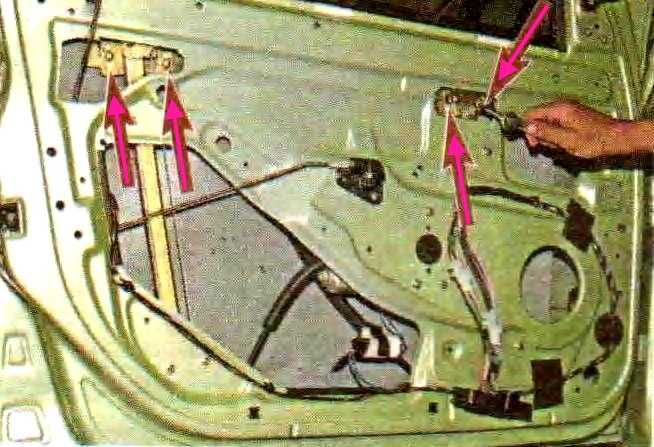

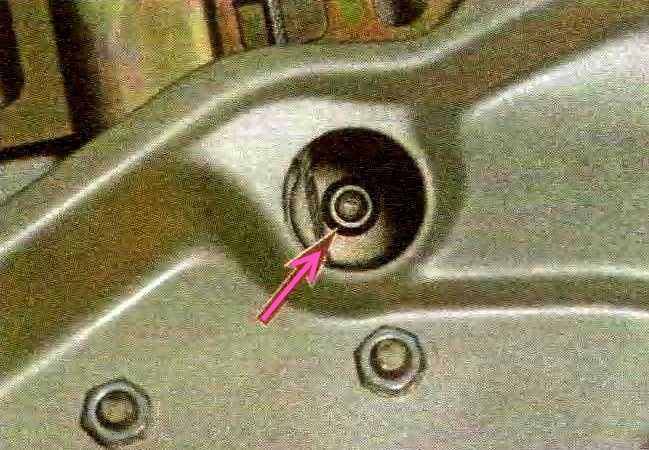

Головкой на 10 отворачиваем 11 гаек крепления механизма электростеклоподъемника.

Вынимаем механизм электростеклоподъемника из двери через нижнее отверстие внутренней панели.

Устанавливаем механизм электростеклоподъемника в обратной последовательности.

С целью исключения возникновения стуков в двери обклеиваем соединение колодок мягким материалом (поролоном).

Демонтаж и монтаж наружной ручки и замка передней двери

Замок передней двери с приводом блокировки и наружной ручкой2.

Снимаем обивку передней двери

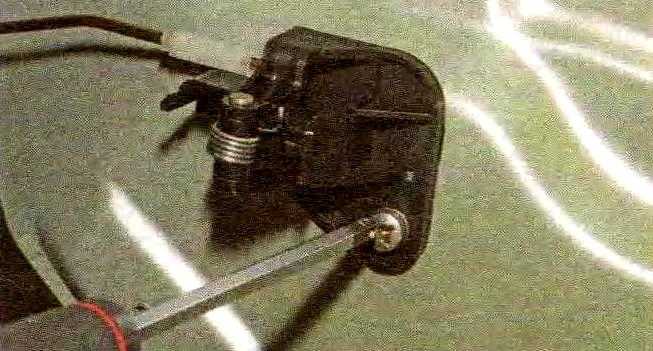

Крестообразной отверткой отворачиваем винт крепления основания внутренней ручки и снимаем ее с установочного штифта.

Отгибаем край защитного материала за внутренней панелью двери.

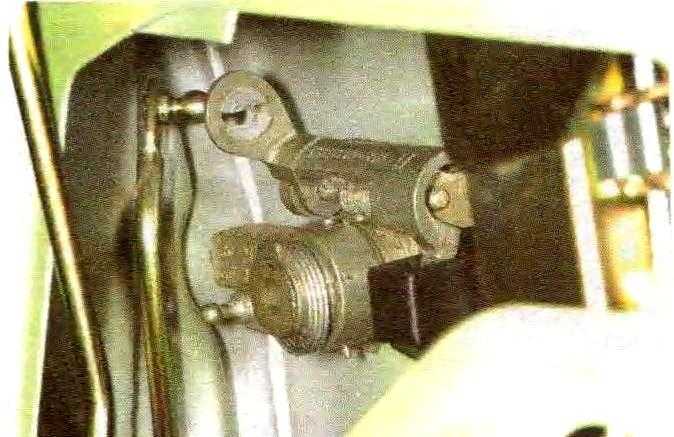

Отжав отверткой, отсоединяем тягу от цилиндрового механизма замка наружной ручки.

Аналогично отсоединяем тягу наружной ручки.

Головкой на 8 отворачиваем болт крепления наружной ручки

Головкой на 8 отворачиваем гайку крепления ручки

Крестообразной отверткой отворачиваем три винта крепления замка двери.

Сдвигаем фиксатор колодки красного цвета вверх и отсоединяем колодку от привода блокировки

Отверткой отжимаем фиксатор тяги, поворачивая его вокруг своей оси.

Отсоединив тягу внутренней ручки от замка, снимаем тягу.

Вынимаем замок передней двери вместе с приводом блокировки и тягами через технологический проем внутренней панели двери

Устанавливаем в обратной последовательности

Снятие и установка ограничителя открытия двери

Во избежание повреждения двери не распахивайте ее после снятия ограничителя.

Торцовым ключом на 13 мм отворачиваем болт крепления ограничителя к стойке кузова.

Торцовым ключом на 8 мм отворачиваем два болта крепления ограничителя к двери.

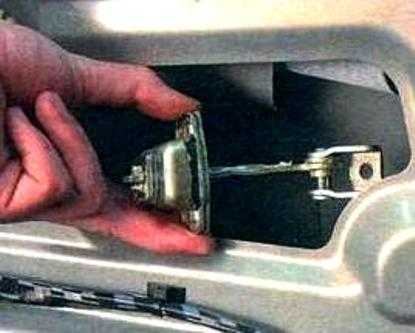

Извлекаем ограничитель внутренней полости двери.

Устанавливаем ограничитель в обратной последовательности, после чего покрываем его любой пластичной смазкой

Снятие и установка передней двери

Дверь можно снять в сборе (вместе с установленным на ней оборудованием).

Разбирать и собирать дверь удобнее, когда она установлена на автомобиль. При этом меньше вероятность повредить лакокрасочное покрытие. Для выполнения работы потребуется помощник.

Извлекаем стекло из двери.

Снимаем наружную ручку двери.

Отворачиваем гайку крепления жгута проводов и отсоединяем колодку жгута проводов от колодки жгута двери.

Освобождаем три фиксатора и извлекаем колодку жгута проводов из отверстия двери.

Отсоединяем жгут проводов от внутренней панели двери и извлекаем жгут через отверстие в двери.

Снимаем ограничитель двери.

Пока помощник удерживает дверь, накидным ключом на 13 мм выворачиваем ось нижней петли

Тем же ключом отворачиваем ось верхней петли и снимаем дверь.

Покрыв рабочие поверхности петель и осей пластичной смазкой, устанавливаем и собираем дверь в обратной последовательности.

Для обеспечения надежного контакта в соединительной колодке жгута проводов двери, обрабатываем ее выводы специальным средством для очистки и защиты электрических контактов.
