Рулевое управление: назначение и виды

Уход за рулевым управлением

Всем известно выражение: «Лучшее лечение это – профилактика». Поэтому каждый раз, общаясь со своим автомобилем снизу (на смотровой яме или эстакаде), одним из первых дел следует проверить элементы рулевого привода и механизма. Все защитные резинки должны быть целы, гайки зашплинтованы, рычаги в шарнирах не должны болтаться, элементы рулевого управления не должны иметь механических повреждений и деформаций. Люфты в шарнирах привода легко определяются, когда помощник покачивает рулевое колесо, а вы на ощупь, по взаимному перемещению сочлененных деталей, находите неисправный узел. К счастью времена всеобщего дефицита прошли, и есть возможность приобрести качественные детали, а не те многочисленные подделки, которые выходят из строя через неделю эксплуатации, как это было в недавнем прошлом.

Решающую роль в долговечности деталей и узлов автомобиля играют стиль вождения, состояние дорог и своевременное обслуживание. Все это влияет и на срок службы деталей рулевого управления. Когда водитель постоянно дергает руль, крутит его на месте, прыгает по ямам и устраивает гонки по бездорожью – происходит интенсивный износ всех шарнирных соединений привода и деталей рулевого механизма. Если после «жесткой» поездки ваш автомобиль при движении стало уводить в сторону, то в лучшем случае вы обойдетесь регулировкой углов установки передних колес, ну а в худшем – затраты будут более ощутимы, так как придется заменить поврежденные детали. После замены любой из деталей рулевого привода или при уводе автомобиля от прямолинейного движения необходимо отрегулировать «сход-развал» передних колес. Работы по этим регулировкам следует проводить на стенде автосервиса с использованием специального оборудования.

Некоторые особенности работы рулевого управления автомобиля

Большинство современных моделей автомобильного транспорта имеют инновационную систему управления всеми четырьмя колесами. Благодаря этому значительно улучшается динамика движения транспортного средства на местности со сложным рельефом. Помимо этого, рулевое управление автомобиля адаптированное на все колеса позволяет добиться большей маневренности при скоростной езде. Это возможно благодаря повороту каждого из колес.

Примечательно, что в рулевом управлении подруливание колес может осуществляться системой в пассивном режиме. Это возможно благодаря наличию в конструкции задней части подвески специальных упругих резинометаллических деталей. При возникновении крена кузова за счет изменения величины и направления нагрузки осуществляется изменение направления движения. Рулевое управление с функцией подруливания задних колес позволяет эффективно распределить усилие для поворота всех колес. Помимо этого, такая система не позволяет осуществить поворот колес при активном состоянии подвески.

В конструкцию адаптивной системы подруливания входят шарниры и тяги. Шарнир имеет несколько элементов в своем составе, для удобства использования его конструкция представлена в виде снимающегося наконечника. Кинематическую схему рулевого управления автомобиля удобнее всего представить в идее прямоугольника, на каждой из сторон которого находятся:

• плечи;
• угол схождения;
• развал;
• продольный и поперечный наклон.

Плечи, продольный и поперечный наклон обеспечивают стабилизацию движения, в то время как остальные параметры находятся в постоянном противодействии. Поэтому еще одной задачей рулевого управления является стабилизация всех возникающих в процессе движения сил.

Назначение рулевого управления

Для осуществления движения транспортного средства (ТС) по выбираемой водителем траектории служит рулевое управление (РУ), конструкция которого во многом определяет безопасность движения и утомляемость водителя. К рулевому управлению ТС предъявляются специфические требования, основными из которых являются:

• обеспечение высокой маневренности ТС
• легкость управления (за счет применения усилителей рулевого управления)
• обеспечение по возможности чистого качения (без бокового скольжения) всех колес ТС при поворотах (за счет правильной конструкции привода)
• автоматическая стабилизация управляемых колес, т.е. возвращение их в состояние прямолинейного движения после снятия воздействия со стороны водителя
• необратимость рулевого управления — отсутствие передачи ударов управляемых колес о неровности дороги на руки водителя
• обеспечение следящего действия (любое воздействие водителя на рулевое управление должно вызывать соответствующее изменение направления движения)

Система рулевого управления представляет собой совокупность устройств, служащих для поворота управляемых колес автомобиля при воздействии водителя на рулевой управляющий орган (рулевое колесо).

Некоторые особенности работы рулевого управления автомобиля

Большинство современных моделей автомобильного транспорта имеют инновационную систему управления всеми четырьмя колесами. Благодаря этому значительно улучшается динамика движения транспортного средства на местности со сложным рельефом. Помимо этого, рулевое управление автомобиля адаптированное на все колеса позволяет добиться большей маневренности при скоростной езде. Это возможно благодаря повороту каждого из колес.

Примечательно, что в рулевом управлении подруливание колес может осуществляться системой в пассивном режиме. Это возможно благодаря наличию в конструкции задней части подвески специальных упругих резинометаллических деталей. При возникновении крена кузова за счет изменения величины и направления нагрузки осуществляется изменение направления движения. Рулевое управление с функцией подруливания задних колес позволяет эффективно распределить усилие для поворота всех колес. Помимо этого, такая система не позволяет осуществить поворот колес при активном состоянии подвески.

В конструкцию адаптивной системы подруливания входят шарниры и тяги. Шарнир имеет несколько элементов в своем составе, для удобства использования его конструкция представлена в виде снимающегося наконечника. Кинематическую схему рулевого управления автомобиля удобнее всего представить в идее прямоугольника, на каждой из сторон которого находятся:

• плечи;
• угол схождения;
• развал;
• продольный и поперечный наклон.

Плечи, продольный и поперечный наклон обеспечивают стабилизацию движения, в то время как остальные параметры находятся в постоянном противодействии. Поэтому еще одной задачей рулевого управления является стабилизация всех возникающих в процессе движения сил.

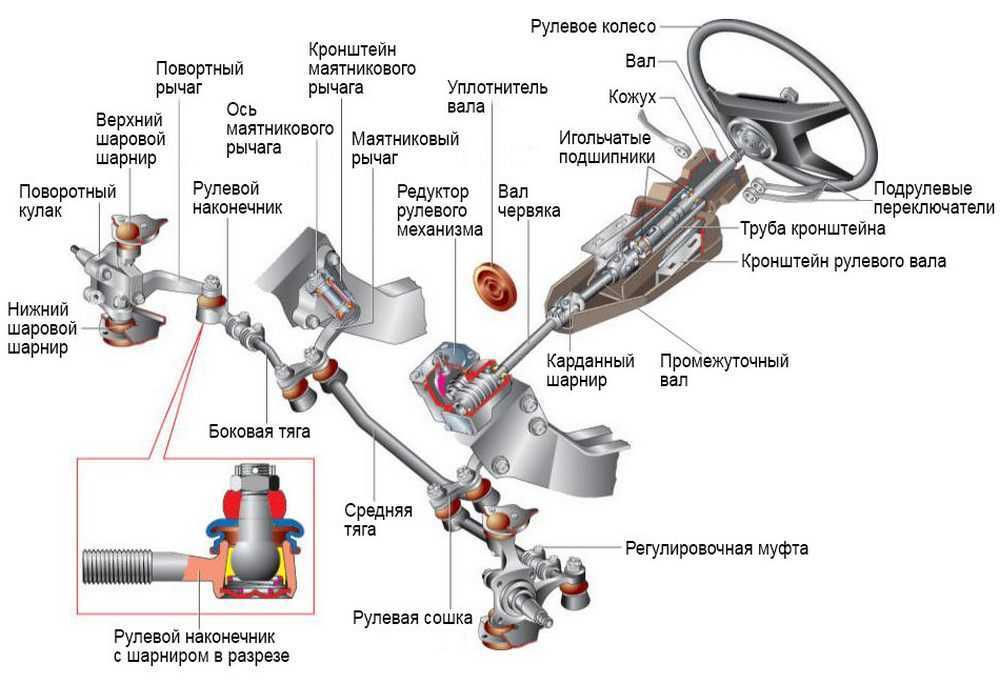

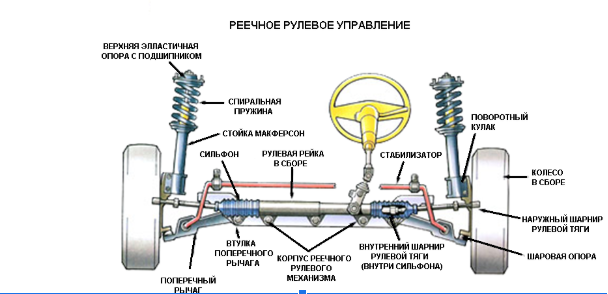

Что входит в рулевое управление?

Между рулем и механизмом расположена рулевая колонка, которая представлена прочным валом с шарнирными соединениями. Особенностью конструкции колонки является минимальный риск получения травматизма водителя в случае ДТП, поскольку при сильном лобовом столкновении происходит ее схлопывание. Для комфортной эксплуатации транспортного средства, положение рулевой колонки настраивается при помощи механического либо электрического привода. Помимо этого, предусмотрена система блокировки механизма, которая позволяет предотвратить угон автомобиля.

Главное назначение рулевого управления заключается в увеличении механического усилия водителя и его передача на колеса. Для этого в конструкцию системы включен специальный редуктор. На легковых автомобилях в основном используют следующие типы рулевого управления:

1. Реечный механизм, конструкция которого состоит из набора смонтированных на валу шестерней, агрегатируемых с рейкой, на одной из ее плоскостей по всей длине нанесены специальные зубцы. При вращении руля усилие через колонку передается рулевой рейке, в результате чего она свободно перемещается, взаимодействуя с рулевыми тягами и поворачивая колеса. Необходимо заметить, что рулевое управление автомобилем может иметь рейку, на которой располагаются зубья с переменным шагом. Такая конструкция значительно повышает эффективность управления транспортным средством.
2. Червячный рулевой механизм. Его принцип функционирования следующий: «червяк» при взаимодействии с ведомой шестерней передает усилие сошке. В свою очередь, сошка рулевого управления взаимодействует с одной из тяг, конец которой заканчивается маятниковым рычагом. Этот рычаг смонтирован на опоре. При повороте руля сошка приводит в движение боковую тягу одновременно со средним рычагом, который взаимодействует со второй боковой тягой и изменяет ее положение. Благодаря этому осуществляется поворот ступиц управляемых колес.

Основные причины неисправности

Устройство системы управления автомобиля, как и все его механизмы, подвержены поломкам.

Рекомендуем: Трос ручного тормоза: замена, регулировка

В большинстве случаев их можно предугадать заранее, по причине наличия предшествующих симптомов.

Системе могут нанести ущерб, события неблагоприятного характера , такие как:

• неправильная эксплуатация транспортного средства, выраженная в агрессивном стиле езды;
• некачественное покрытие дороги, наличие выбоин и неровностей;
• установка запчастей неоригинального производства при проведении процедуры их замены;
• некомпетентное проведение ремонтных работ ;
• несвоевременное обслуживание;
• превышение срока эксплуатации оборудования.

Возникшие неполадки с системой управления авто в процессе движения транспорта, могут стать причиной аварий. Поэтому следует прислушиваться к признакам, которые относятся к предвестникам неприятностей.

Основные неисправности рулевого управления

Увеличенный люфт рулевого колеса, а также стуки могут явиться следствием ослабления крепления картера рулевого механизма, рулевой сошки или кронштейна маятникового рычага, чрезмерного износа шарниров рулевых тяг или втулок маятникового рычага, износа передающей пары («червяк-ролик» или «шестерня-рейка») или нарушения регулировки ее зацепления. Для устранения неисправности следует подтянуть все крепления, отрегулировать зацепление в передающей паре, заменить изношенные детали.

Тугое вращение рулевого колеса может быть из-за неправильной регулировки зацепления в передающей паре, отсутствия смазки в картере рулевого механизма, нарушения углов установки передних колес. Для устранения неисправности необходимо отрегулировать зацепление в передающей паре рулевого механизма, проверить уровень и при необходимости долить смазку в картер, отрегулировать углы установки передних колес в соответствии с рекомендациями завода-изготовителя.

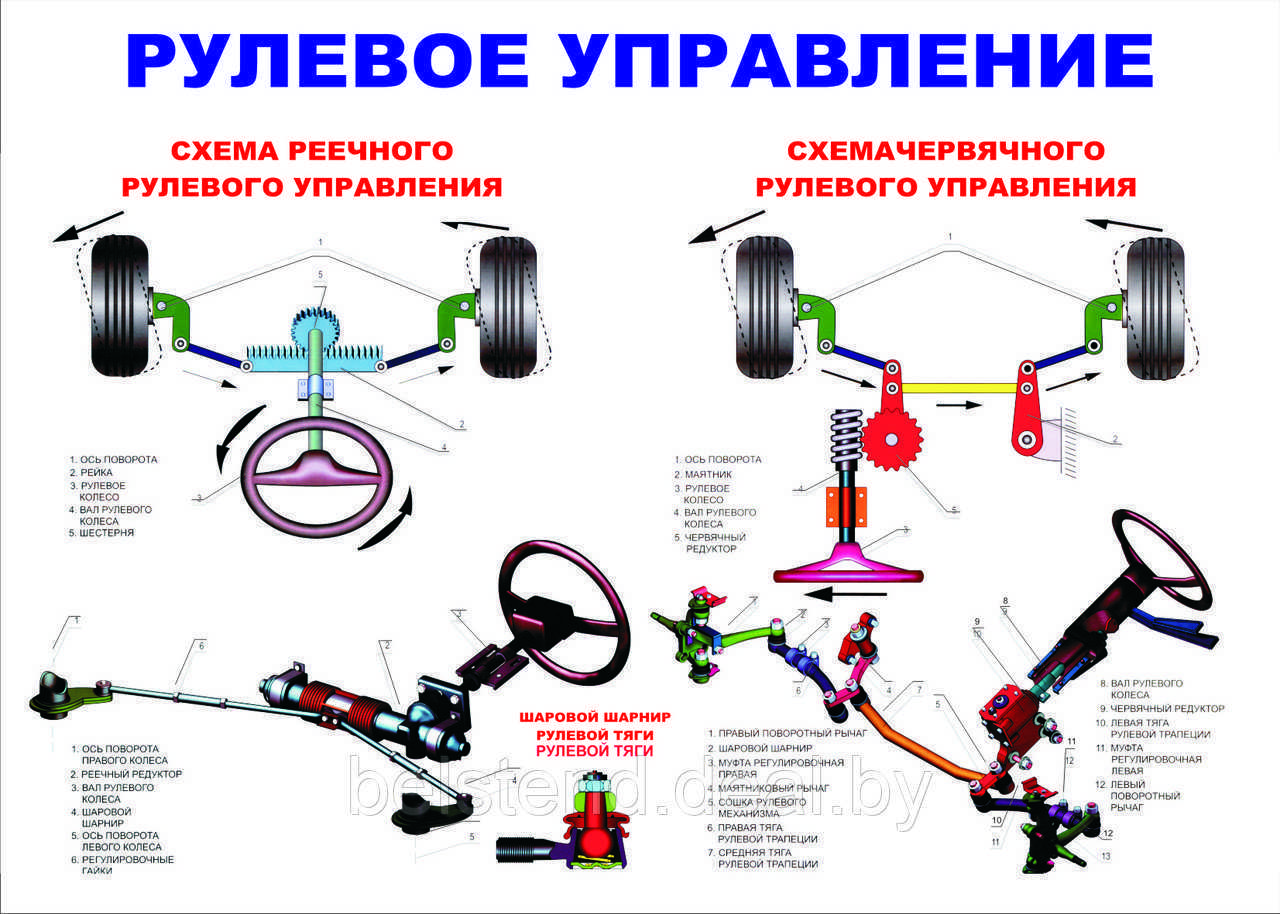

Рулевое управление легкового автомобиля Виды и назначение по типу редуктора

В зависимости от редуктора системы, рулевое управление легкового автомобиля делится на виды по типу редуктора :

1. Реечный – простой по конструкции и компактный. Принцип работы реечного механизма основан на превращения вращательного движения от руля в линейное движение специальной рейки для поворота управляемых колес. Реечный рулевой механизм самый распространенный вид в легковых автомобилях. Недостатки заключаются в том, что этот тип механизма чувствителен к возникающим ударным нагрузкам при эксплуатации в сложных дорожных условиях.
2. Червячный – обеспечивает хорошую маневренность автомобиля и достаточно большой угол поворота колес. Принцип работы червячного механизма основан на передаче вращения рулевого колеса через рулевой на червяк, который вращается и передает движение на сектор. Он, перемещаясь по виткам червяка, поворачивается и этот поворот сектора через специальный механизм передает на управляемые колеса, вызывая их поворот.
3. Винтовой – принцип работы похож на червячный механизм, однако он имеет более высокий КПД и позволяет создавать большие усилия.

Рулевое управление машины Виды по типу усилителя руля

Современное рулевое управление легкового автомобиля предусматривает наличие усилителя. Усилители рулевого управления — это системы и механизмы, предназначенные для снижения управляющего усилия, прикладываемого к рулевому колес, с целью повышения комфорта и снижения утомляемости водителя.

Рулевое управление легкового автомобиля виды и назначение по типу усилителя руля. Электроусилитель ЭУР

На легковых автомобилях усилители рулевого управления являются могут являться необязательным элементом. А на на грузовых автомобилях и тракторах являются обязательным элементом конструкции для уменьшения мышечного усилия водителя при управлении.

Виды по типу усилителя руля бывают:

1. С гидравлическим усилителем ГУР. Его основным достоинством является компактность и простота конструкции. Гидравлическое рулевое управление среди современных транспортных средств является одним из наиболее распространенных. Недостатком такой системы является необходимость контроля уровня рабочей жидкости.

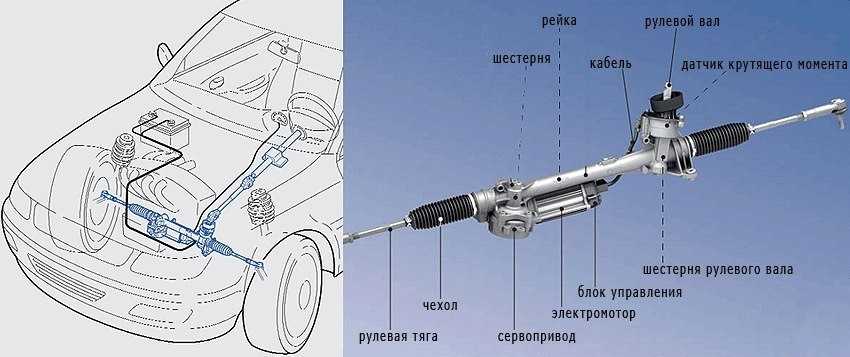

2. С электрическим усилителем ЭУР. Такая система рулевого управления с усилителем считается наиболее прогрессивной. Он обеспечивает простоту регулировки настроек управления, высокую надежность работы, экономный расход топлива и возможность управления автомобилем без участия водителя.
3. С электрогидравлическим усилителем ЭГУР. Принцип действия данной системы аналогичен системе с гидравлическим усилителем. Главное отличие заключается в том, что насос усилителя приводится в действие электродвигателем, а не ДВС.

Левый или правый руль автомобиля что это значит

В большинстве стран с правосторонним движением у автомобилей левостороннее рулевое управление, т.е рулевое колесо расположено слева по ходу движения. А в странах с левосторонним движением — руль справа. Основное отличие таких механизмов рулевого управления автомобиля в рулевом редукторе, который адаптирован под различные стороны подключения. С другой стороны, переоборудование правостороннего руля на левостороннее рулевое управление все же возможно.В современных автомобилях может быть предусмотрено правостороннее или левостороннее рулевое управление, что зависит от вида транспортного средства и законодательства отдельных стран. В зависимости от этого руль может располагаться справа (при левостороннем движении) или слева (при правостороннем).

Для просмотра кликните по картинке!

Многофункциональные автоматические палатки Xiaomi, выполнены из качественных современных материалов. Они обеспечивают комфортное времяпровождение на уикенде или на рыбалке как в дождливую, так и в жаркую солнечную погоду.

Хочу получить 500 рублей
Читайте в рубрике ПОЛЕЗНАЯ ИНФОРМАЦИЯ

ЧТО ПРИГОТОВИТЬ НА КОСТРЕ КРОМЕ ШАШЛЫКА. ВКУСНЫЕ РЕЦЕПТЫ

Виды усилителей рулевого управления

В зависимости от типа конструкции выделяют несколько разновидностей систем рулевого управления.

Реечная. Является самым распространенным типом. Энергия с руля на колеса передается с помощью специальной рейки, которая расположена в поперечной плоскости по отношению к раме и кузову транспортного средства (отсюда и название). Это очень простая, но в то же время чрезвычайно эффективная конструкция, обеспечивающая хорошую передачу поворотного усилия. Имеет ряд недостатков, главный из которых – чувствительность к ударам, возникающим из-за неровностей дорожного покрытия. По этой причине плохо подходит для эксплуатации во время передвижения по пересеченной местности.

Червячная. Как понятно из названия, этот тип системы использует червячную передачу. Она представляет собой совокупность вала с нанесенными на него канавками и зубчатой шестерни. Зубцы последней входят в канавки вала. Таким образом, при повороте вала поворачивается и шестерня. Червяная конструкция имеет целый ряд плюсов – она менее чувствительна к ударам, в отличие от реечной, самостоятельно тормозит поворот, что избавляет автомобилиста от постоянного контроля руля. Главный недостаток этой разновидности – низкий КПД.

Винтовая. Напоминает червячную. Однако вместо вала и шестерни в данном случае используются винт и рейка с винтовой резьбой. При этом полости между деталями заполнены шариками, напоминающими подшипниковыми. В общих чертах принцип действия этой конструкции напоминает схему работы червячной передачи. Однако она имеет ряд преимуществ по сравнению с последней. Основное из них – более высокий КПД. В качестве недостатка подобной конструкции можно назвать ее относительную сложность – в случае износа одного из шариков замену ему придется подбирать точно по диаметру, а это удается не всегда с первого раза. В противном случае возникнет повышенное трение и механизм не будет нормально функционировать. Чаще всего устанавливается на большегрузные автомобили, хотя иногда встречается и на легковых.

В зависимости от наличия усиления системы делят на 4 основных разновидности.

• Без усилителя. В данном случае устройство, делающее поворотное усилие более интенсивным, отсутствует полностью.
• С гидроусилителем. В подобных системах стоит гидравлический усилитель, который работает за счет жидкости под давлением. Является самой распространенной на сегодняшний день разновидностью.
• С электроусилителем. Поворотное усилие делается более интенсивным благодаря электрическим двигателям, которые питаются от бортовой электросети транспортного средства.
• Гибридные схемы. Как правило, сочетают в себе гидравлическое и электрическое усиление.

В зависимости от наличия дополнительных систем узел делят на следующие разновидности.

• AFS (или с активным рулевым управлением). Суть системы в том, что она подразумевает наличие датчика, который передает информацию о передаточном усилии на ЭБУ. После обработки этих сведений блок управления или увеличивает, или уменьшает усилие в автоматическом режиме. В конструкции присутствует планетарный редуктор.
• С динамическим управлением. Принцип работы аналогичен AFS, но вместо планетарного редуктора в данном случае используются электрические двигатели, которые и отвечают за увеличение усилия, передаваемого на колеса.
• С адаптивным управлением. Суть системы в том, что руль не имеет плотной связи с колесами. К нему подключен датчик, связанный с ЭБУ. При повороте он отправляет на блок соответствующий сигнал, а тот, в свою очередь, заставляет поворачиваться колеса. ЭБУ при этом в автоматическом режиме на основе показаний датчиков определяет, какое усилие необходимо применить для выполнения поворота.

Виды усилителей рулевого управления

В зависимости от типа конструкции выделяют несколько разновидностей систем рулевого управления.

Реечная. Является самым распространенным типом. Энергия с руля на колеса передается с помощью специальной рейки, которая расположена в поперечной плоскости по отношению к раме и кузову транспортного средства (отсюда и название). Это очень простая, но в то же время чрезвычайно эффективная конструкция, обеспечивающая хорошую передачу поворотного усилия. Имеет ряд недостатков, главный из которых – чувствительность к ударам, возникающим из-за неровностей дорожного покрытия. По этой причине плохо подходит для эксплуатации во время передвижения по пересеченной местности.

Червячная. Как понятно из названия, этот тип системы использует червячную передачу. Она представляет собой совокупность вала с нанесенными на него канавками и зубчатой шестерни. Зубцы последней входят в канавки вала. Таким образом, при повороте вала поворачивается и шестерня. Червяная конструкция имеет целый ряд плюсов – она менее чувствительна к ударам, в отличие от реечной, самостоятельно тормозит поворот, что избавляет автомобилиста от постоянного контроля руля. Главный недостаток этой разновидности – низкий КПД.

Винтовая. Напоминает червячную. Однако вместо вала и шестерни в данном случае используются винт и рейка с винтовой резьбой. При этом полости между деталями заполнены шариками, напоминающими подшипниковыми. В общих чертах принцип действия этой конструкции напоминает схему работы червячной передачи. Однако она имеет ряд преимуществ по сравнению с последней. Основное из них – более высокий КПД. В качестве недостатка подобной конструкции можно назвать ее относительную сложность – в случае износа одного из шариков замену ему придется подбирать точно по диаметру, а это удается не всегда с первого раза. В противном случае возникнет повышенное трение и механизм не будет нормально функционировать. Чаще всего устанавливается на большегрузные автомобили, хотя иногда встречается и на легковых.

В зависимости от наличия усиления системы делят на 4 основных разновидности.

• Без усилителя. В данном случае устройство, делающее поворотное усилие более интенсивным, отсутствует полностью.
• С гидроусилителем. В подобных системах стоит гидравлический усилитель, который работает за счет жидкости под давлением. Является самой распространенной на сегодняшний день разновидностью.
• С электроусилителем. Поворотное усилие делается более интенсивным благодаря электрическим двигателям, которые питаются от бортовой электросети транспортного средства.
• Гибридные схемы. Как правило, сочетают в себе гидравлическое и электрическое усиление.

В зависимости от наличия дополнительных систем узел делят на следующие разновидности.

• AFS (или с активным рулевым управлением). Суть системы в том, что она подразумевает наличие датчика, который передает информацию о передаточном усилии на ЭБУ. После обработки этих сведений блок управления или увеличивает, или уменьшает усилие в автоматическом режиме. В конструкции присутствует планетарный редуктор.
• С динамическим управлением. Принцип работы аналогичен AFS, но вместо планетарного редуктора в данном случае используются электрические двигатели, которые и отвечают за увеличение усилия, передаваемого на колеса.
• С адаптивным управлением. Суть системы в том, что руль не имеет плотной связи с колесами. К нему подключен датчик, связанный с ЭБУ. При повороте он отправляет на блок соответствующий сигнал, а тот, в свою очередь, заставляет поворачиваться колеса. ЭБУ при этом в автоматическом режиме на основе показаний датчиков определяет, какое усилие необходимо применить для выполнения поворота.

Рулевой механизм

Рулевой механизм представляет из себя различные виды специальных редукторов, основная задача которых лежит в увеличении усилия, которое приложил водитель на рулевое колесо и передачи данного усиления основном рулевому приводу.

Самыми распространенными являются реечные рулевые механизмы, которые нашли свое применение в рулевом управлении легковых автомобилях.

Принцип работы реечного механизма заключается в передачи крутящего момента через шестерню, которая установленная на валу рулевого колеса, на зубчатую рейку. В результате этого рейка двигается в разные стороны и в зависимости от стороны вращения рулевого колеса, через установленные рулевые тяги поворачивает автомобиль в нужную сторону.

Можно ли регулировать и как правильно это делать

Дефекты рулевого управления возникают довольно часто из-за высоких нагрузок и постоянной работы деталей.Незначительные дефекты несложно устранить самостоятельно, так провисание или блокировка руля исправляется подтяжкой регулировочного винта.Регулярные осмотры и техническое обслуживание — залог долговечности системы и отдельных компонентов управления.

Необходим ремонт или регулировка системы, если в управлении автомобилем начинают проявляться некоторые из следующих симптомов:

• люфт руля, при котором система неадекватно реагирует на круговое вращение и поворот автомобильных колёс запаздывает;
• жёсткое и неустойчивое вождение;
• тяжёлый или не отвечающий усилиям поворот руля на низких скоростях или во время манёвров на стоянке;
• необычные шумы при вращении руля;
• вибрация и дрожь в рулевом колесе;
• руль не возвращается в исходное положение должным образом;
• жидкость вытекает из-под автомобиля.

Важно! Из-за множества компонентов системы рулевого управления и деталей её механизма, а также из-за их тесной взаимосвязи, проверка этих систем должна быть тщательной и выполняться опытными специалистами. Вот несколько рекомендаций по регулировке системы и проверке параметров:

Вот несколько рекомендаций по регулировке системы и проверке параметров:

• рулевое колесо и колонка должны быть надёжны, а соединительная муфта затянута, но двигаться свободно без помех;
• компоненты электронного усилителя нужно визуально проверить на наличие повреждений;
• количество, качество и цвет масла в гидросистеме должны соответствовать необходимым характеристикам (уровень находиться в указанных значениях, а сама жидкость по цвету соответствовать марке, не быть вязкой и густой);
• приводные ремни без следов поломки и стёртости;
• отсутствие утечки из соединительных шлангов и элементов:
• наличие смазки в механических деталях (тяги, шаровые опоры, рычаги, шестерни).

Требования к рулевому управлению автомобиля

Согласно стандарту, к рулевому управлению применяются следующие основные требования:

• Обеспечение заданной траектории движения с необходимыми параметрами поворотливости, поворачиваемости и устойчивости.
• Усилие на рулевом колесе для осуществления маневра не должно превышать нормированного значения.
• Суммарное число оборотов руля от среднего положения до каждого из крайних не должно превышать установленного значения.
• При выходе из строя усилителя должна сохраняться возможность управления автомобилем.

Существует еще один стандартный параметр, определяющий нормальное функционирование рулевого управления – это суммарный люфт. Данный параметр представляет собой величину угла поворота руля до начала поворота управляемых колес.

Значение допустимого суммарного люфта в рулевом управлении должно быть в пределах:

• 10° для легковых автомобилей и микроавтобусов;
• 20° для автобусов и подобных транспортных средств;
• 25° для грузовых автомобилей.

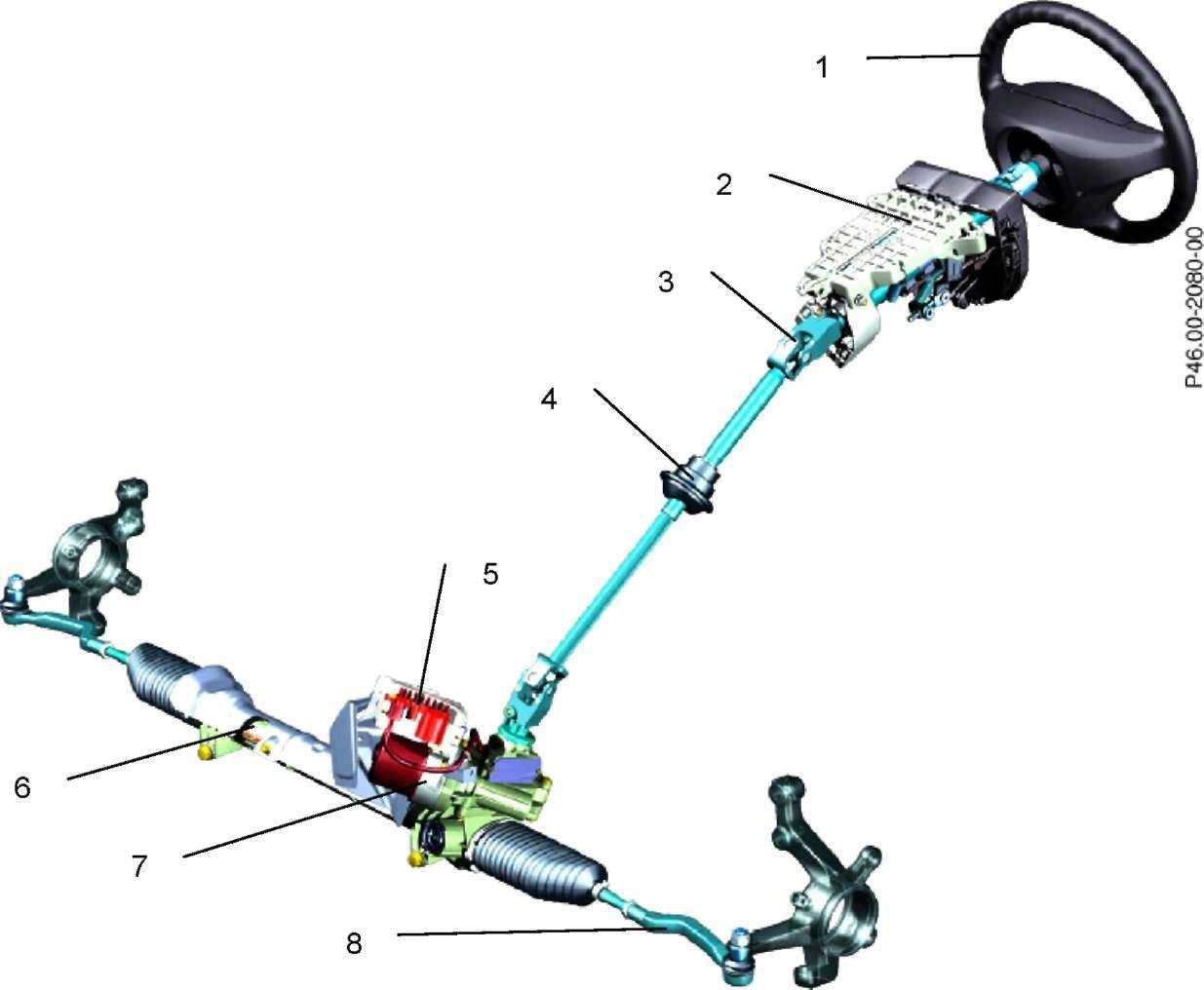

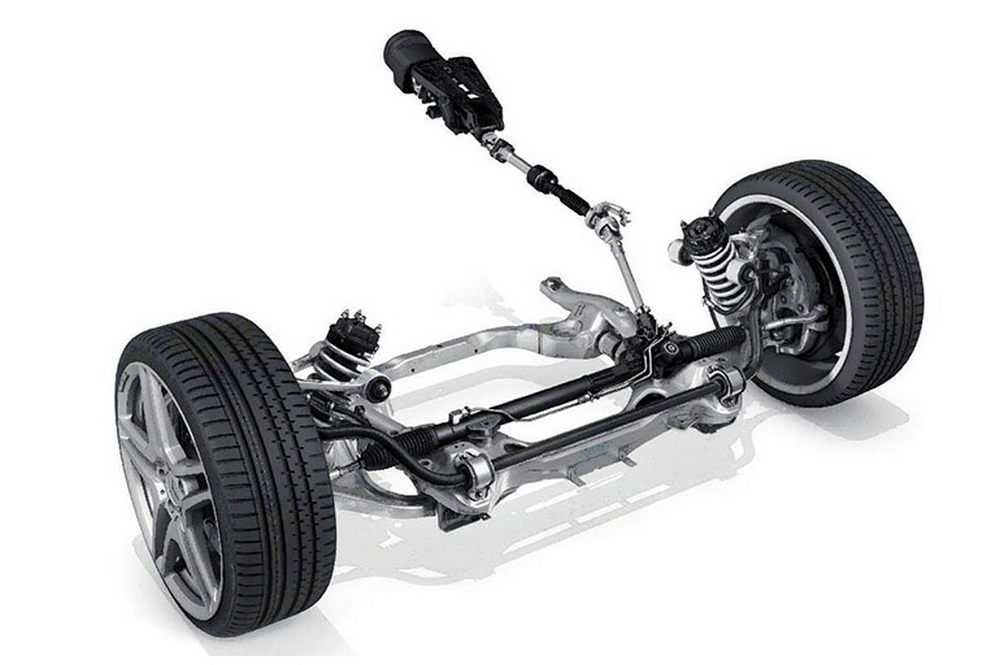

Устройство

Схема рулевого управления, несмотря на кажущуюся сложность, отличается простотой. Оптимальность конструкции, объединяющей несколько узлов и агрегатов, обеспечивает надёжное функционирование системы управления.

Система состоит из трёх основных элементов:

1. Специальный механизм, который преобразует вращательные движения в поступательные перемещения приводных деталей.
2. Колонка, идентифицирующая передачу сигнала, поступающего от руля в результате его вращения.
3. Привод, доводящий управляющие функции до управляемых колёс.

ПОСМОТРЕТЬ ВИДЕО

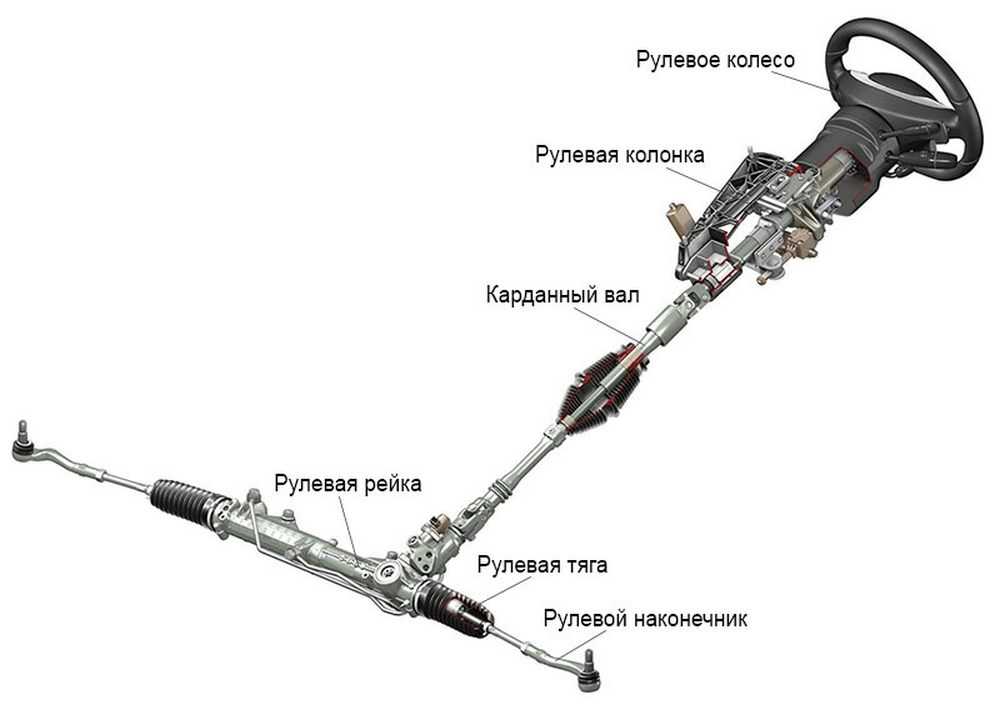

Разобравшись с рулевой колонкой, можно понять, что она состоит из нескольких шарнирных соединений, элементы которых изготовлены из высокопрочной стали. Они размещены в пластиковом корпусе.

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

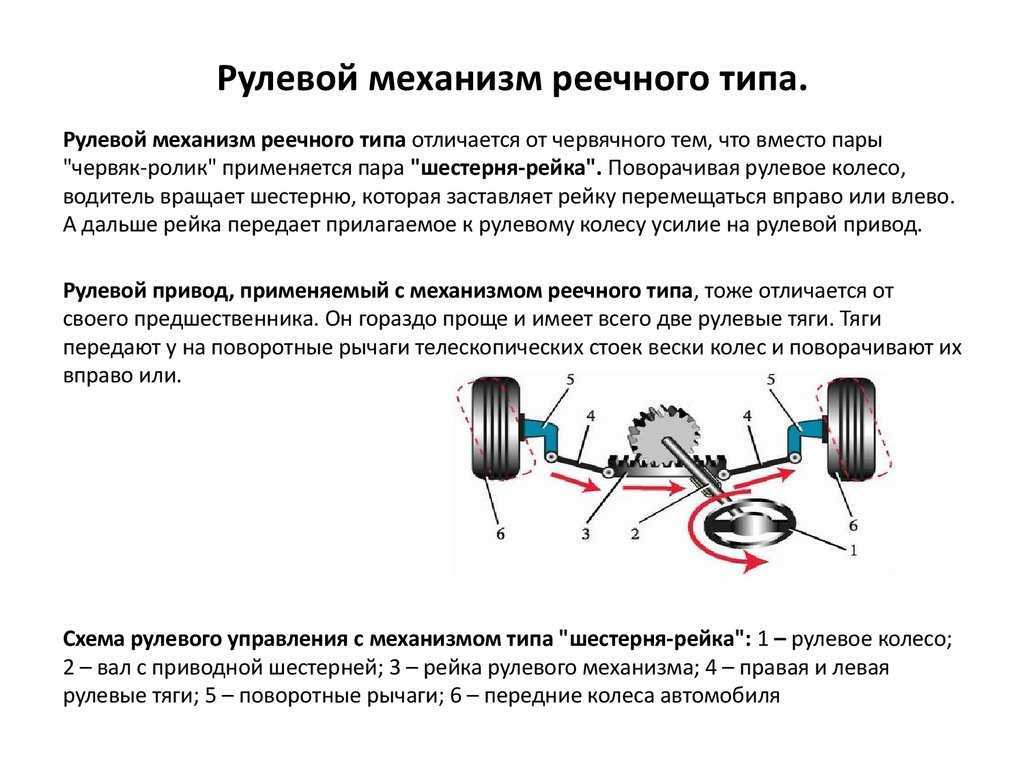

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.

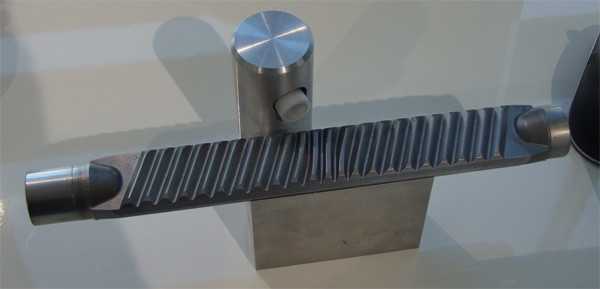

Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

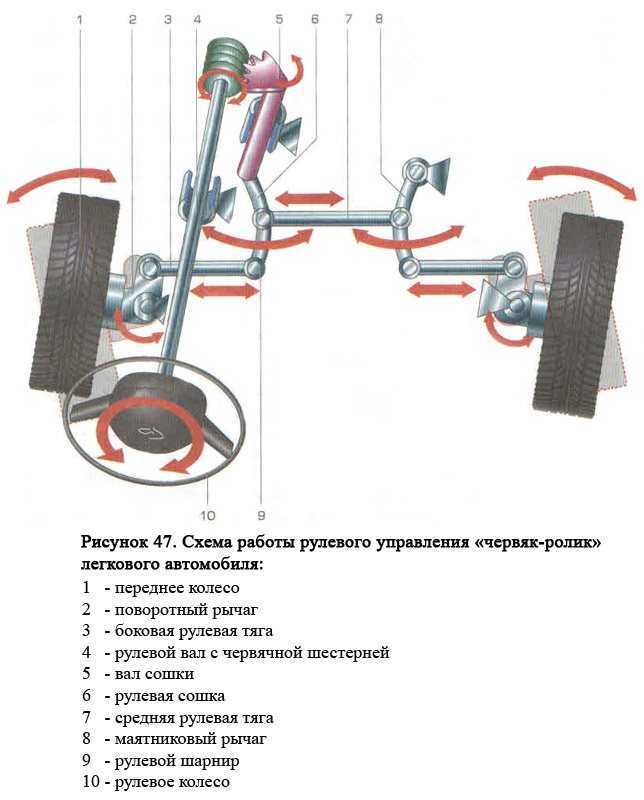

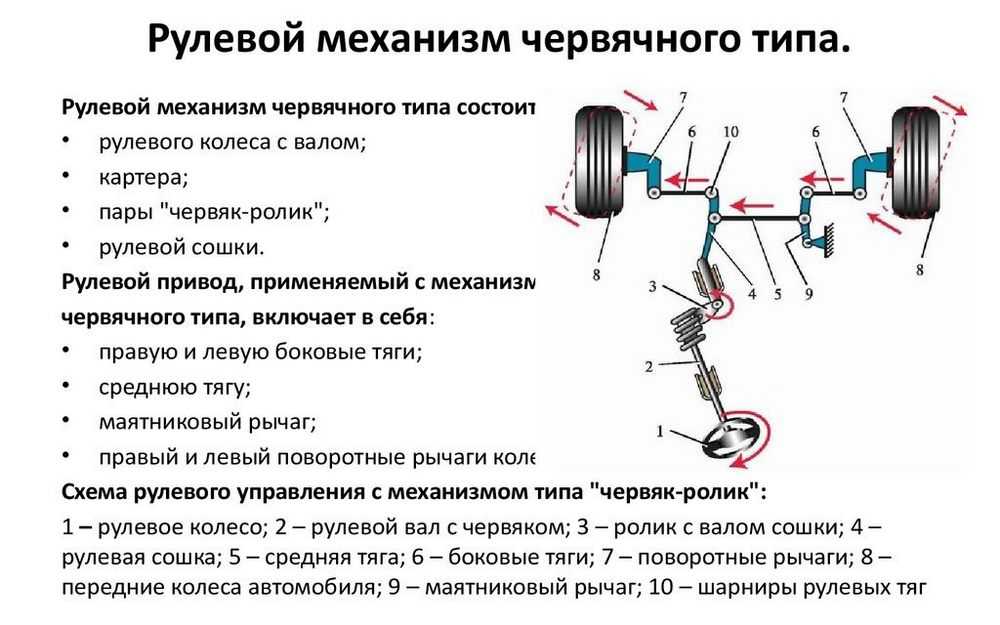

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.

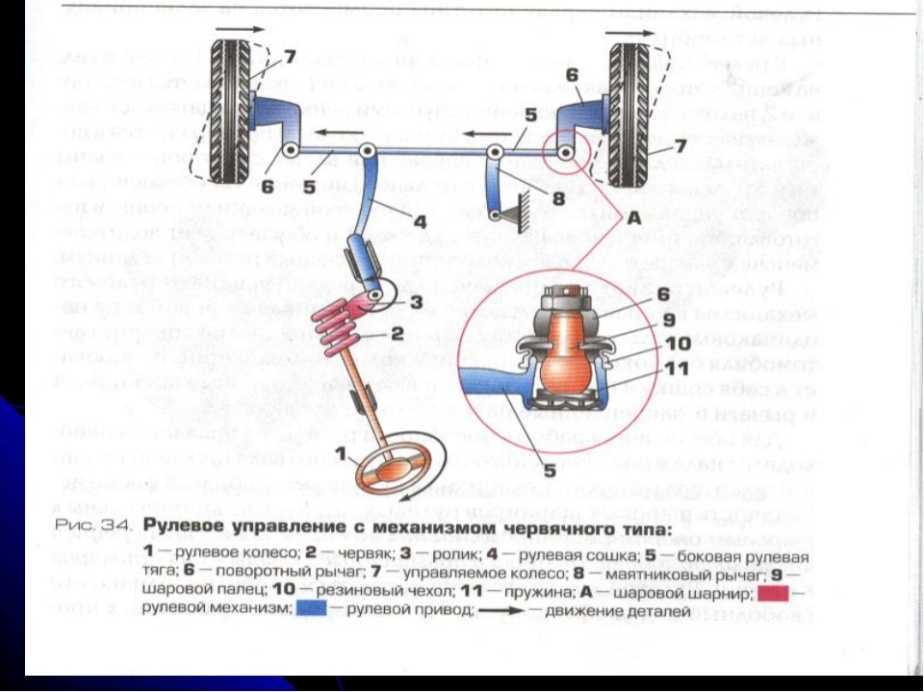

Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

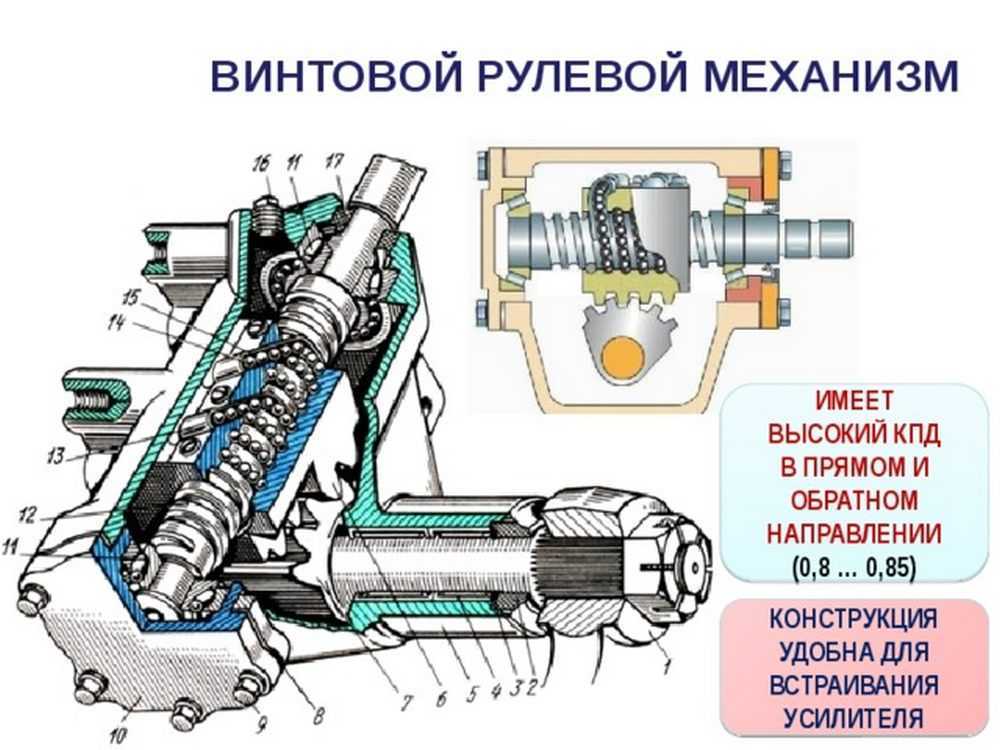

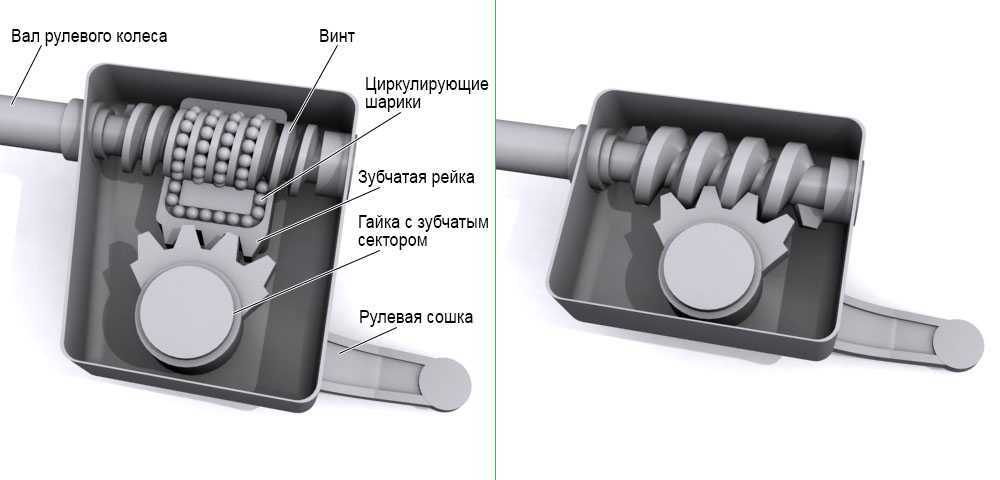

Винтовой тип

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.

Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

Заключение

Значения рулевого управления автомобиля является определяющим для безопасного передвижения. Его неожиданная поломка в большинстве случаев приводит к серьезным авариям. Если это случилось, требуется немедленно остановиться и вызвать эвакуатор, который доставит машину в гараж или на СТО. Чтобы этого не случилось, нужно делать своевременную диагностику этого узла.

Каждый водитель должен самостоятельно следить за состоянием рулевого управления своего автомобиля. Его суммарный люфт не должен превышать нормы, допустимой производителем, при повороте рулевого колеса не должно быть никаких посторонних звуков. Периодически нужно осматривать пыльники, а при их повреждении немедленно делать замену. В этом случае неприятностей с этим важнейшим узлом можно будет избежать.
