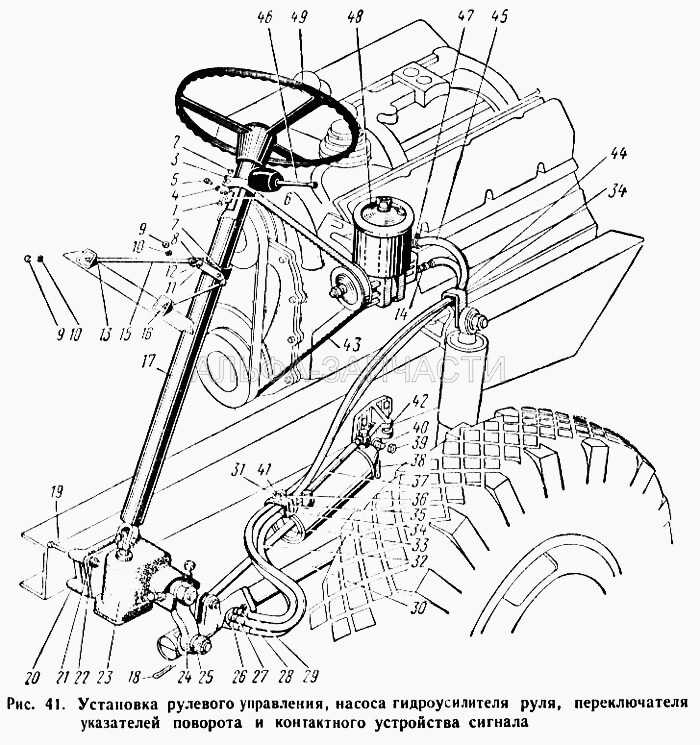

Схема рулевого управления газ 66 с описанием рисунок

Тюнинг

Несмотря на то что двигатель ЗМЗ 66 давно снят с производства, автолюбители не оставляют попыток его совершенствования. Правда использовать при этом чип-тюнинг не представляется возможным, так как управление этим мотором осуществляется без электронного блока управления (ЭБУ).

В общем случае улучшить работу силового агрегата ЗМЗ-66 можно несколькими способами:

Осуществить подгонку двигателя под установку современных газораспределительных механизмов.
Заменить карбюраторную систему подачи топлива на инжекторную.
Установить систему турбонаддува.

Эти способы позволят повысить мощность и экономичность старого двигателя, однако потребуют достаточно много времени и высоких материальных затрат.

Диагностика

Сначала обращаем внимание на параметры контрольных приборов на приборной доске в салоне авто. Если в системе торможения неполадки, то загорится индикатор

Затем осматриваем корпус главного цилиндра, чтобы увидеть места подтеков тормозной жидкости. Особое внимание обращаем на места соединения трубопровода и выходов контуров. Во время осмотра корпуса выявляем механические повреждения (если они есть). Затем измеряем давление в контурах. Для этого к отверстиям на этих устройствах присоединяем манометр.

Результаты измерений сравниваем с контрольными параметрами, указанными производителем в инструкции по ремонту и эксплуатации автомобиля. Разница в измерениях покажет неисправность контура. Герметичность главного тормозного цилиндра мы сможем проверить только на специальном стенде.

Рулевое управление ГАЗ 3110 Волга

Механизм с гидроусилителем руля под шпонку

Механизм с гидроусилителем руля под шлиц

Рулевой механизм ГАЗ-3110 без ГУР

Гидравлический усилитель руля – важный элемент всей системы рулевого управления, установленной на ГАЗ 3110. Его задача заключается в повышении усилия, прикладываемого водителем при повороте руля. Это значительно снижает нагрузку на шофера, способствует повышению точности управления, обеспечивает максимальный комфорт и удобство. Вдобавок к этому гидроусилитель принимает на себя нагрузку, возникающую в системе при проезде неровностей и препятствий, что сводит к минимуму износ ее основных элементов, способствует увеличению их эксплуатационного срока.

Конструкция, техническое обслуживание

Основные конструктивные элементы узла выглядят следующим образом:

помпа, перекачивающая масла, обеспечивающая необходимое давление в системе;
бачок, где хранится техническая жидкость;
механизм, передающий усилие, состоящий из набора шестеренок, зубчатых реек.

Работоспособность всего комплекса обеспечивается двигателем транспортного средства. Именно с силовой установкой сопряжена помпа лопастного типа. Чтобы держать давление под контролем, точно варьировать усилие, используются ограничительные клапаны. На зубчатой рейке монтированы поршни. Именно на поршень под определенным давлением воздействует жидкость, что приводит рейку в движение вправо или влево. Линейное перемещение рейки посредством комплекса тяг, наконечников и кулачков способствует легкому повороту колес транспортного средства по нужному вектору.

Чтобы обеспечить работоспособность модуля, его устойчивость к внешним нагрузкам, износу, необходимо периодически проводить техническое обслуживание. Оно сводится к контролю над уровнем масла, при его падении в бачок заливается жидкость до нужной отметки. Периодически следует менять фильтры (или промывать их бензином для удаления отложений). Если на патрубках и шлангах видны трещины или иные следы износа, способные привести к разгерметизации, требуется замена.

Сколько стоит ГУР на Волгу

Средняя цена узла – несколько тысяч рублей

Обращаем внимание, что наша компания предлагает приобрести модули и в сборе, и по отдельным элементам. Стоимость продукции, в любом случае, будет соответствовать официальным рекомендациям производителя, так как мы сотрудничаем или напрямую с концерном ГАЗ, или с крупнейшими отечественными поставщиками

Участие мелких посреднических фирм в цепочке поставок полностью исключено, что исключает лишние издержки, уменьшает окончательную цену товара.

Процесс заказа очень прост. По каталогу вам необходимо подобрать нужные запчасти, после чего оставить заявку через функционал сайта или телефонным звонком менеджеру. В разговоре с оператором можно уточнить все детали, касающиеся выбора, оплаты и транспортировки покупки. Мы готовы отправить товар любой транспортной компанией, в соответствии с пожеланиями клиента, что гарантирует скорость и минимальные расходы на перевозку.

Технические характеристики

При разработке автомобиля стояла задача изготовить устойчивое, мощное изделие. Авто Газ 66 обладает такими техническими показателями:

грузоподъемность – 2 т;
наибольшая масса транспортируемого груза – 5,9 т;
габариты – 5,8х2,32х2,52 м;
дорожный просвет – 315 мм;
колея передних колес – 18 см;
колея задних колес – 17,5 см;
наибольшая углубленность преодолеваемого брода – 8 м;
наибольшая скорость – 90 км/час;
давление в колесах – 0,5-3,0 кг/см2.

Технические показатели автомобиля рассчитаны для езды по плохой местности.

Характеристики двигателя

При разработке модели было принято решение об ее оснащении мотором Заволжского моторного завода. Военный Газ 66 имел четырехтактный двигатель с восьмью цилиндрами карбюраторного вида. Вследствие V-образной конструкции агрегат был небольших размеров.

Основные характеристики:

марка мотора – ЗМЗ-66-06;
тип двигателя – бензиновый;
объем – 4,254 л;
мощность – 120 л.с.;
тип охлаждения – жидкостный;
наибольший крутящий момент – 284,4 Нм;
частота вращения – 2500 об/мин;
диаметр цилиндра – 9,2 см;
ход поршня – 8 см;
разновидность карбюратора – К-126, К-135;
материал изготовления – алюминиевый сплав;
вес мотора – 262 кг.

Обязательно почитайте: Хендай HD 120 (hyundai hd 120)

Для запуска в холодное время года предусмотрен предпусковой подогреватель ПБЖ-12. В конце 80-х годов автомобиль комплектовался мотором марки ЗМЗ-513-10 с мощностью 125 л.с. Позднее разрабатывали силовые агрегаты, работающие на дизельном топливе с турбосистемой. Модификация с таким мотором значилась как Газ 6641.

Кабина Газ 66

Кабина

Кабина Газ 66 имеет наддвигательное расположение. Конструкция выполнена из цельного металла. В кабине оборудованы два кресла для водителя и пассажира. Они разделены металлическим кожухом, предназначенным для покрытия мотора. При отрицательных температурах кожух служил дополнительным устройством подачи тепла из-за нагретого двигателя. Для комфорта длительных поездок установлено подвесное спальное место, состоящее из гамака, крючков. Присутствует вентиляционные отверстия и отопители. Передние стекла снабжены очистителями, механизмами обмыва. А также предусмотрен обдув лобового стекла. Чтобы подобраться к мотору, кабину необходимо откинуть вперед. Это производится легко благодаря наличию шарниров. Из-за несъемного кожуха мотора переключатель передач находится поодаль от водителя: справа внизу. Размер кабины Газ 66 – 2,42х2,49х2,32 м с учетом высоты колес.

Расход топлива

Бак машины рассчитан на 210 литров. При средней скорости передвижения 70 км/час расходуется 20-25 литров на 100 километров.

Коробка отбора мощности: назначение и принцип работы

Коробки отбора мощности ГАЗ применяются в автомобилях Горьковского автозавода в целях передачи рабочего усилия от двигателя к исполнительным механизмам. Выбор оптимального варианта коробки отбора мощности зависит от типа дополнительных устройств и технических показателей транспортного средства.

Предусмотрена возможность подсоединения к коробке отбора мощности различных приводных механизмов. Коробка отбора мощности обязательно должна согласовываться с мотором и КПП.

Зависимые от сцепления коробки отбора мощности используются только тогда, когда двигатель работает на холостом ходу. Весят они, как правило, немного, и имеют простую систему монтажа. Крепятся к корпусу коробки передач. Зависимая от сцепления коробка отбора мощности может приводиться в действие посредством пневмосистемы на холостом ходу мотора. Преимущества такого варианта коробки отбора в том, что ее использование не приводит к перерасходу двигателя. Кроме того, она имеет простую конструкцию и неприхотлива в обслуживании.

Коробка отбора мощности ГАЗ 3309 самосвал предназначена для отбора мощности от коробки передач с приводом на насос. Чтобы избежать возможного раскола корпуса, коробку следует вплотную крепить на КПП транспортного средства.

Коробка отбора мощности ГАЗ 3307 монтируется на вакуумную машину КО-503В для передачи крутящего момента вакуумному насосу.

Коробка отбора мощности ГАЗ 66 сконструирована по принципу, аналогичному для ГАЗ 3307 и 3309. Активно применяется для работы дополнительного оборудования, которое устанавливается на спецтехнику: манипуляторы, самосвалы, эвакуаторы, автокраны и прочие подобные механизмы.

Функцией устройства является частичная передача мощности двигателя на подключенное оборудование.

Существует три вида коробок отбора мощности по способу управления:

Перед тем, как купить коробку отбора мощности на ГАЗ 53, необходимо ознакомиться с обязательными требованиями, которым она должна соответствовать. Так, она должна быть малогабаритной, иметь небольшой вес и хорошие показатели износостойкости деталей. Кроме того, коробка отбора мощности должна быть простой в управлении и обеспечивать сохранение передаточного отношения и передаваемой мощности.

Коробка отбора мощности на ЗИЛ 131 выполняет функцию привода лебедки и монтируется на фланец люка коробки передач. Это позволяет осуществлять отбор мощности для привода специальных устройств. Продолжительность работы коробки отбора мощности зависит от фактических показателей и предварительно проверяется путем проведения испытаний.

Коробка отбора мощности ЗИЛ 130 крепится к привалочной поверхности коробки передач справа. Устройство приводится в действие путем отжатия фиксатора вверх. При работающем двигателе предварительно выжимается педаль сцепления, которую необходимо плавно отпустить после выключения коробки, увеличив при этом частоту вращения вала.

Категорически запрещено приводить в действие устройство при включенном сцеплении, поскольку это может привести к поломке или быстрому износу шестеренок. Выключать его необходимо также при выключенном сцеплении.

Цена коробки отбора мощности зависит от многих факторов, таких как удобство эксплуатации, качество материалов, принцип включения. Кроме того, на цену влияет также и тот факт, приобретается ли вами новое устройство, или же б/у.

КОМ на ГАЗ 3309 для дизельных автомобилей может производиться как с ручным, так и с пневматическим включением.

ГАЗ 53 КОМ является универсальным вариантом, поскольку может быть установлена на любой вид коммунальной спецтехники на базе ГАЗ 53 и ГАЗ 3307, в том числе на промывочную машину.

Источник

Колесные тормозные механизмы Газель

Передние колеса имеют дисковый механизм торможения, а задние — барабанный. Диски при этом вентилируемые. Они прикреплены к ступице несколькими болтами. Плавающая скоба механизма имеет основание, закрепленное на поворотном кулаке. Направляющие пальцы крепко связывают данное основание с его корпусом.

Корпус, в свою очередь, включает в себя поршень и уплотнительные детали. Клапан прокачки с колпаком удаляет воздух из цилиндра корпуса. В пазе основания находятся тормозные колодки. Рабочая поверхность диска защищена щитом, который блокирует попадание влаги и грязи, а также охлаждает диск.

Барабанный тормозной механизм имеет двухпоршневой колесной цилиндр, тормозные колодки и устройство авторегулировки зазора между ними. Верхняя часть тормозных колодок находятся в стержнях поршней, а нижняя часть – около опорной пластины.

Рабочие цилиндры оснащены устройством, которое поддерживает просвет между колодками и барабаном. Данное устройство представляет собой стальное кольцо с разрезом, находящееся в тормозном цилиндре. Рядом с разрезом расположено отверстие для прокачки.

Тормозные барабаны автомобиля — цельнолитые, изготовленные из чугуна.

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Гидроусилитель руля и рулевые тяги автомобиля ГАЗ-3309

Гидроусилитель руля (ГУР) ГАЗ-3309

Рис.1. Установка гидроусилителя руля ГАЗ-3309

Установка гидроусилителя руля ГАЗ-3309 показана на рис. 1 и 2. Гидроусилитель руля состоит из следующих основных узлов: клапана управления, силового цилиндра, масляного насоса, трубопровода масляного бачка и коробки с клапанами.

Рис. 2. Установка насоса ГУР и клапанной коробки ГАЗ-3309

1 – насос ГУР; 2 – трубка нагнетательная; 3 – трубка всасывающая; 4 – клапанная коробка

На двигатель с правой стороны встроен шестеренчатый насос гидроусилителя руля 1 НШ-10-ЗВЛ, а с левой стороны двигателя на кронштейне устанавливается клапанная коробе (рис. 5.7) с клапанами ограничения давления и производительности, отрегулированный соответственно на значения 8,5-9,5 MПа (9-18 л/мин.).

Установка насоса ГУР и клапанной коробки ГАЗ-3309 показана на рис. 2.

Рис. 3. Бачок ГУР ГАЗ-3309

1 – крышка; 2 – корпус; 3 – фильтрующий элемент; 4 – боковой патрубок; 5 – центральный патрубок

Масляный бачок ГУР (рис. 3) устанавливается внутри моторного отсека на передней панели кабины на кронштейне. Бачок неразборный, пластмассовый, на его корпусе нанесены метки «max» и «min», определяющие уровень масла.

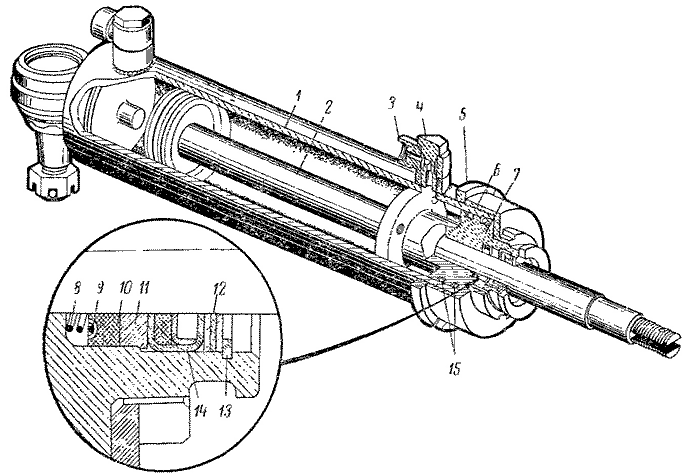

Рис. 4. Силовой цилиндр гидроусилителя руля ГАЗ-3309

1 – гайка; 2 – уплотнительные кольца; 3 болт-штуцер; 4 – соединительная муфта; 5 – цилиндр; 6 – кольца поршня; 7 – штоке поршнем; 8 – манжета штока; 9 – сальник штока

Шток 7 (рис. 4) силового цилиндра ГАЗ-3309 прикреплен к кронштейну поперечной рулевой тяги, палец шарового шарнира – к кронштейну переднего моста. Шток силового цилиндра перемещает поперечную рулевую тягу, при этом осуществляется поворот передних колес.

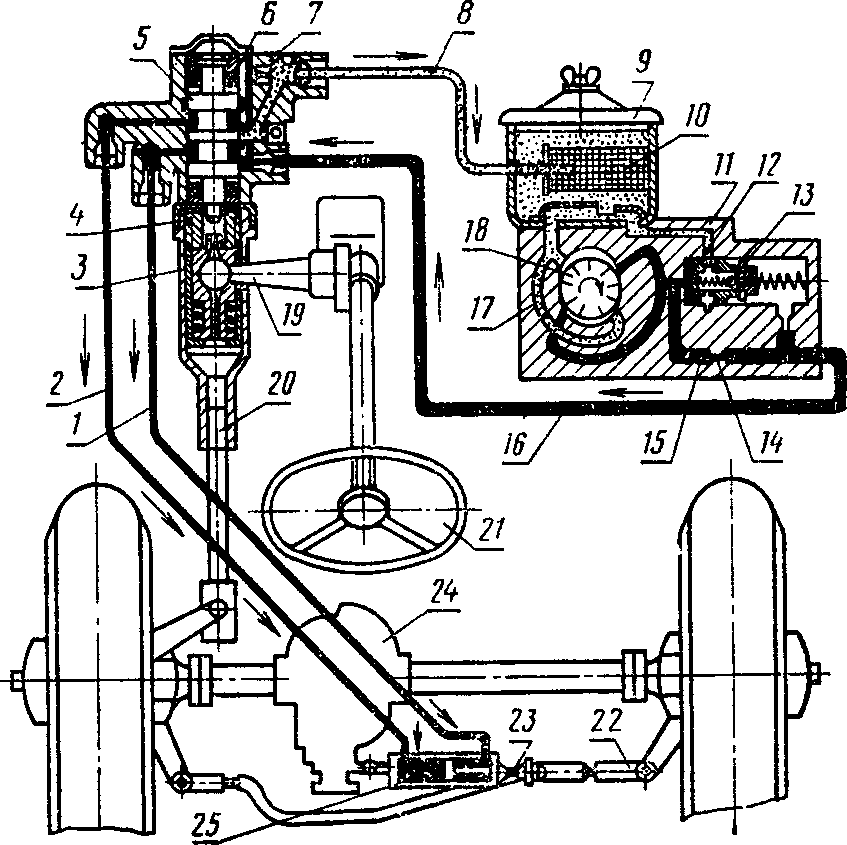

Работа гидроусилителя рулевого управления автомобиля ГАЗ-3309

При движении автомобиля в прямом направлении золотник клапана управления находится в среднем положении, при этом нагнетательная магистраль соединена со сливной магистралью. При поворотах золотник смещается относительно корпуса управления, закрывая зазор между золотником и корпусом с соответствующей стороны центральной шейки золотника.

Вследствие этого масло от насоса направляется в соответствующую полость силового цилиндра, который перемещает поперечную тягу рулевой трапеции ГАЗ-3309, осуществляя поворот колес.

Движение при неработающем ГУР ГАЗ-3309

При повреждении гидроусилителя руля ГАЗ-3309необходимо закольцевать насос-бачок-клапанная коробка, соединив выход II (см. рис. 5) клапанной коробки (нагнетание) со сливом бачка ГУР.

Рис. 5. Клапанная коробка ГАЗ-3309

I – из бачка ГУР; II – клапан ГУР; III – в насос; IV – из насоса; 1 – коллектор; 2 – клапан ограничения давления; 3 – крышка насоса; 4 – клапан ограничения подачи

Для уменьшения усилия на рулевом колесе при поврежденном гидроусилителе рекомендуется слить масло из силового цилиндра и клапана. В случае повреждения силового цилиндра необходимо дополнительно снять силовой цилиндр.

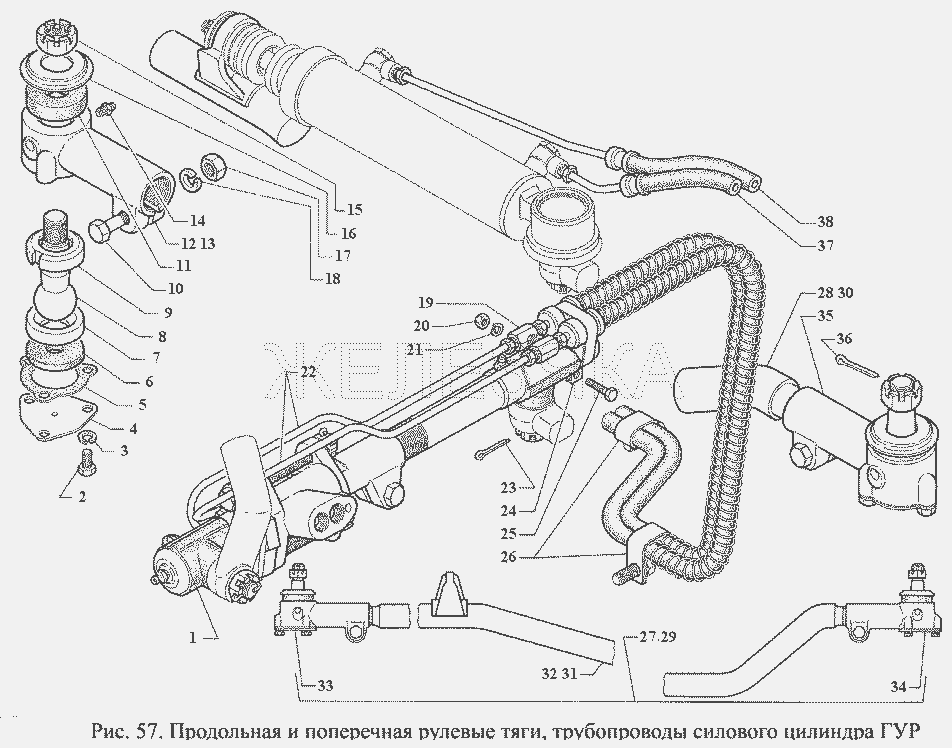

Привод рулевого управления ГАЗ-3309 состоит из продольной и поперечной рулевых тяг, снабженных шаровыми шарнирами.

Продольная рулевая тяга ГАЗ-3309

ГУР ГАЗ-3309 (рис. 6) регулируется по длине и преднатягу в шарнирах. Регулировкой длины тяги обеспечивается установка рулевого механизма в среднее положение при прямолинейном положении управляемых колес.

Для регулировки длины продольной тяги ГАЗ-3309 необходимо выполнить следующие операции:

– Проверить и при необходимости довести до нормы давление воздуха в шинах колес, устранить возможные неисправности ходовой части (поломка листов или неравномерное проседание рессор, неисправности амортизаторов и др.).

– Установить передние колеса в положение, соответствующее прямолинейному движению, путем прокатывания автомобиля по прямой.

– Отсоединить продольную тягу от поворотного рычага ГАЗ-3309, установить рулевой механизм в среднее положение поворотом рулевого вала из любого крайнего положения на три оборота и доворачивания его до совмещения риски на торце винта рулевого механизма с ребром В верхней крышки рулевого механизма (риска должна находиться внизу).

Проверить правильность установки рулевого колеса относительно рулевого механизма. Плоскость симметрии спиц рулевого колеса должна быть параллельна плоскости симметрии автомобиля (допускается отклонение не более 5°). При необходимости восстановить положение рулевого колеса его перестановкой.

Обслуживание мостов

Обслуживание мостов заключается в периодической проверке наличия масла в картере, смазывании ШРУСов, проверке состояния затяжки соединений, вот внешнем осмотре узлов на предмет подтекания масла. В мостах рекомендуется менять масло с периодичностью раз в 50-70 тыс. км пробега. Но необходимо учитывать, что ГАЗ 66 часто эксплуатируется в тяжелых дорожных условиях.

В мосты 66 заливается трансмиссионная смазка типа ТСП-14гип. По необходимости можно применять и другие марки трансмиссионного масла, например, ТАп-15В, ТАД-17и, ТЭп-15. При эксплуатации автомобиля при температуре ниже — 35ºC в трансмиссионное масло рекомендуется в смазку добавлять 10-15% дизельного топлива от общего объема заправочной емкости.

Задний мост

Задний мост на ГАЗ-53 — это один из самых важных узлов, от которого зависит работоспособность автомобиля. Поэтому нужно периодически устраивать осмотр деталей заднего моста и производить его регулировку.

В состав заднего моста ГАЗ 53 входят следующие детали:

Схема устройства заднего моста и редуктора ГАЗ 53

В картер заднего моста заливается 8,2 литра трансмиссионного масла. С правовой стороны корпуса редуктора заворачивается контрольная пробка. Отвернув пробку, проверяют уровень масла в мосту, через это же отверстие заливают или доливают масло до необходимого уровня. Мост считается заправленным, когда из контрольного отверстия при заливке масло начинает вытекать обратно.

Разобранный редуктор для газ 53

Следует отметить, что задний мост ГАЗ 66 по своей основной конструкции ничем не отличается от моста ГАЗ 53, а передаточное число такое же.

Так выглядит задний мост для ГАЗ 66

Описание

Двигатель ЗМЗ 66 появился в результате модернизации силовых агрегатов ЗМЗ 13 серии. Вызвана она была необходимостью уменьшения эксплуатационных затрат и расхода горюче-смазочных материалов. В результате была разработана новая серия ЗМЗ 66, которая отличалась уменьшенным объемом цилиндров, расположенных V-образно. Блок цилиндров силового агрегата ЗМЗ 66-06 изготовлен из специального алюминиевого сплава. В него вставлены гильзы из износостойкого чугуна, которые прижимаются к блоку головками. Их герметизация осуществлялась с помощью:

асбесто-стальных прокладок с водяными протоками – в верхней части блока цилиндров;
медных кольцевых прокладок – в нижней части блока цилиндров (устанавливались между блоком и гильзой).

Сами головки оснащались высокотурбулентными камерами сгорания и винтовыми впускными каналами. Каждая головка присоединялась к блоку цилиндров 18-ю шпильками.

Сборка двигателя отличалась достаточно большой трудоемкостью. Многие детали требовали совместной обработки. Кроме того, ряд деталей был маркирован и их установка должна была осуществляться в строгой последовательности. Например:

номер, отштампованный на стержне шатуна и метка на его крышке при сборке должны были быть обращены в одну сторону;
на бобышках под болт шатуна и его крышке маркировали номер цилиндра, для которого эта пара предназначена;
на поршнях наносилась надпись «перед» и «назад». Именно так их должны были устанавливать по отношению к частям двигателя;
коленвал балансировался в сборе со сцеплением и маховиком и т. д.

Двигатели серии ЗМЗ 66 оснащены газораспределительным механизмом с верхним расположением клапанов и системой рециркуляции выхлопных газов, которая способствует снижению выброса токсичных веществ в воздух.

Стоимость автомобиля

Поскольку новые экземпляры сейчас не выпускают, купить ГАЗ-66 можно только на вторичном рынке. Цена колеблется в зависимости от года выпуска, пробега и состояния. В среднем, приобрести машину в приличном состоянии можно за 300—400 тыс. руб. Если есть возможность ремонтировать или авто берется для тюнинга, можно найти дешевле — от 200 и даже от 150 тыс. руб. Отдельно идут автомобили, продаваемые на запчасти, и отдельные узлы и агрегаты к ним.

Многие военные части реализуют автомобили с консервации. Их стоимость зачастую не превышает 200 тыс. руб. Как и в случае с любой подержанной техникой, автомобили с консервации нужно тщательно осматривать на предмет коррозии кузова, потеков масла, признаков других неисправностей, а после покупки быть готовым заменить как минимум расходные материалы: фильтры, уплотнители, сальники и т. д.

Техническое обслуживание

Силовые агрегаты семейства ЗМЗ 66 отличались высокой надежностью. Единственное требование, которое предъявлялось к ним – своевременное и качественное техническое обслуживание. Для этого рекомендуется:

использовать рекомендуемые марки горюче-смазочных материалов (бензин, моторное масло и пр.);
во время каждого второго технического обслуживания подтягивать головки блока цилиндров (операцию необходимо проводить на холодном двигателе);
не перегревать мотор во время работы;
периодически проверять и при необходимости подтягивать гайки крепления выпускной трубы – это позволит избежать попадания воды в моторное масло;
контролировать состояние поршневых колец и вкладышей коренных подшипников. При обнаружении признаков их неисправности сразу же заменить.

Основные проблемы двигателей ГАЗ 66 (ЗМЗ 511) и их модификаций

Все двигатели внутреннего сгорания данной серии обладают схожими неисправностями и типовыми проблемами:

Масляные потеки в районе уплотнительного сальника коренного подшипника, расположенного сзади.
Снижение давления в смазочной системе двигателя.
Повышенный расход моторного масла.

Если возникает ситуация, когда расход масла превышает 0, 4 литра при пробеге в 100 километров, и приборы показывают резкое снижение давления в смазочной системе, необходимо отправлять транспортное средство на диагностику с последующим ремонтом.

При заниженном давлении масла в системе категорически не разрешается эксплуатировать автомобиль.

Снижение компрессии в цилиндрах также является негативным фактором, свидетельствующем о неисправности двигателя внутреннего сгорания. Компрессия измеряется специальным прибором под названием «компрессомер». Перед его использованием необходимо:

выкрутить свечи зажигания;
открыть заслонку дроссельную;
отключить электрическое питание высоковольтной проводки.
