Самостоятельно регулируем давление масла в двигателях змз

Проверка масляного давления

Давление масла отображается на приборной панели автомобиля. Проблема в том, что доверять этим цифрам можно далеко не всегда, поскольку приборы тоже могут выйти из строя и начать давать неправильные показания. Очень часто бывает так, что давление масла — нормальное, а приборы показывают, что давления нет вовсе. По этой причине целесообразно просто осмотреть автомобиль. Вот как это делается:

сначала следует заглянуть под капот и осмотреть мотор на предмет масляных потёков, особое внимание следует уделить картеру двигателя: в исправных моторах он чистый; Снижение давления масла происходит из-за утечки через картер

осмотреть фильтр масла. Если вокруг него видны потёки, значит, прокладка фильтра изношена

Либо второй вариант: фильтр просто слабо закручен, что и привело к утечке. Следует поменять масляную прокладку и плотно закрутить фильтр. Обычно этого бывает достаточно для того, чтобы повысить давление смазки;
если предыдущие меры оказались бесполезны, следует проверить уровень смазки в моторе с помощью щупа;
если уровень масла в пределах нормы, следует проверить датчики масляного давления, так как проблема, вероятнее всего, именно в них.

Если все вышеперечисленные меры результата не дали, и причина низкого давления не выявлена, остаётся последний способ: воспользоваться дополнительным манометром.

1. Датчик давления масла выкручивается со штатного места (уточнить расположение этого датчика можно в инструкции по эксплуатации автомобиля).
2. На место датчика вкручивается специальный адаптер. В адаптер вкручивается дополнительный, рабочий манометр.

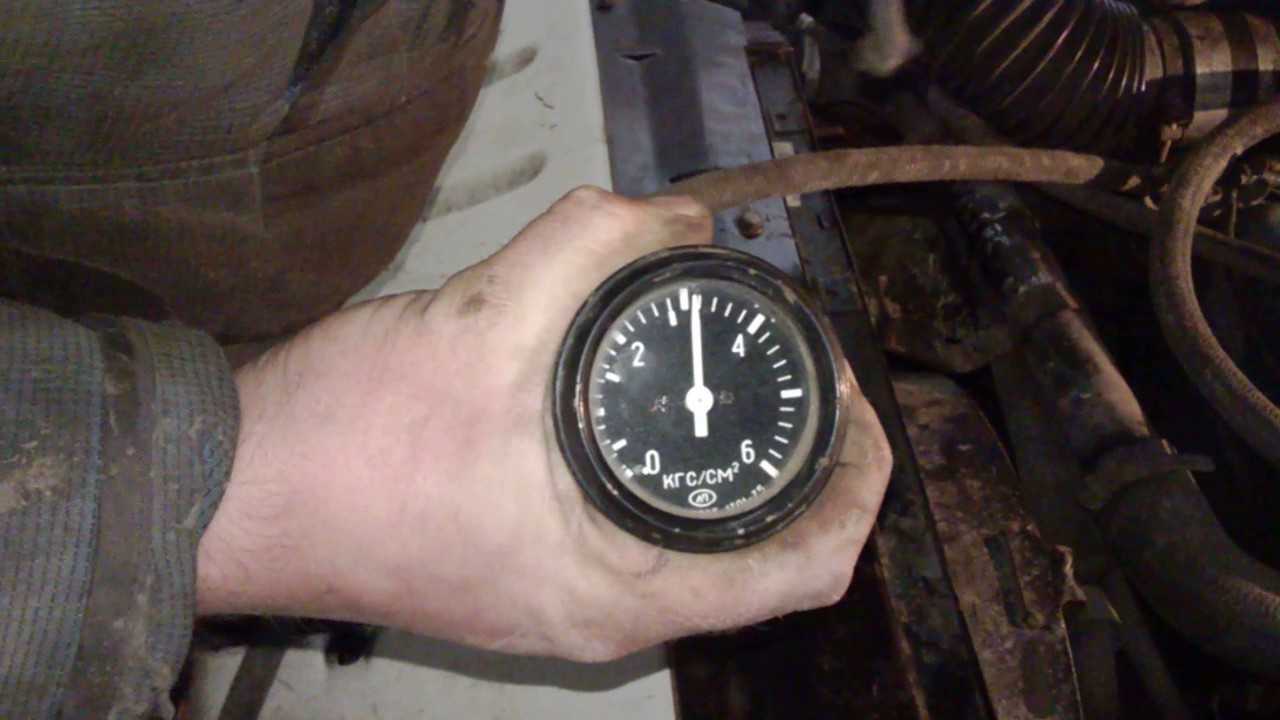

   Дополнительный манометр вкручивается на место штатного датчика масла

3. Двигатель автомобиля заводится и прогревается в течение 20 минут. После этого снимаются показания с манометра при работе двигателя на холостом ходу и при скорости коленвала не выше 900 оборотов в минуту. Если полученные цифры соответствуют нормам, приведённым выше, с давлением масла всё в порядке. Если нет — система смазки нуждается в ремонте.

Признаки снижения давления масла

Если давление масла в двигателе резко снизилось, не заметить этого невозможно. Вот основные признаки того, что с системой смазки мотора что-то не так:

• мотор начал быстро перегреваться. При этом выхлопного газа становится больше, а выхлоп имеет чёрный цвет, что особенно заметно, когда автомобиль набирает скорость;
• подшипники и другие детали, подверженные интенсивному трению, стали изнашиваться очень быстро;
• двигатель начал стучать и вибрировать. Объяснение простое: смазки в моторе мало, трущиеся части постепенно изнашиваются и зазоры между ними увеличиваются. В конце концов детали разбалтываются, начинают стучать и вибрировать;
• запах гари в салоне. Если давление масла снижено, оно начинает ускоренно окисляться и выгорает. А водитель ощущает запах продуктов горения.

Пропало давление масла в двигателе ЗМЗ 406, как быть, что делать?

Всем доброго дня. В сегодняшней статье мы рассматриваем типовую проблему – пропало давление масла в двигателе ЗМЗ 406. К сожалению это довольно распространенная проблема и типовых причин довольно много в статье мы разберем все причины и то, как они проявляются.

Начнем с описания конструкции системы смазки ЗМЗ 406:

Масляный насос приводится в действие от промежуточного вала через шестигранник. На масляном насосе установлен редукционный клапан, который сбрасывает излишнее давление масла обратно в картер. Из масляного насоса масло через фильтр подается в главную масляную магистраль, из которой смазываются шейки коленчатого вала, и втулки промежуточного вала привода ГРМ. Так же от главной магистрали идет канал в ГБЦ и к гидронатяжителям. В ГБЦ в свою очередь просверлены 2 масляных канала параллельно распределительным валам. По этим каналам масло подается к каждой шейке распределительного вал и к каждому из 16 гидрокомпенсаторов.

Самые проблемные места в системе смазки – редукционный клапан, втулки промежуточного вала и гидронатяжители цепей, но обо всем по порядку…

Полезные советы

Вполне очевидно, что даже такое надежное решение, как масляный насос, имеет ограниченный срок служб. Само собой, чтобы увеличить ресурс, необходимо учитывать рассмотренные выше причины поломок маслонасоса. Понимание причин позволяет избежать подобных неприятностей.

Первое, всегда нужно менять масло и масляный фильтр регулярно, а также следить за уровнем моторного масла и его состоянием. Если видно, что масло сильно почернело, изменилась его вязкость, а также возникают проблемы с давлением масла на разных режимах работы ДВС, следует проверить смазку, а также работоспособность маслонасоса двигателя.

При необходимости осмотра и замены масляного насоса следует в обязательном порядке также заменить моторное масло и фильтр масла, а также тщательно почистить картер двигателя, проверить состояние редукционного клапана и маслозаборника. Еще рекомендуется выполнить полную промывку системы смазки перед заливкой свежего масла.

Замена Втулок Привода Масляного Насоса Змз 406 ~ AUTOINTERLINE.RU

Сообщества ›Volga GAS› Блог ›Помощь… замена втулок промежуточного вала!

Вообще, это так. ЗМЗ 406 пробега 32к, но мне очень нравится крутить двигатель (и продавать, я кретин, к сожалению, тема не об этом) давление масла в двигателе упало и норм есть упал, горит сигнализация (датчики не врут, потому что я слышал вал).

Когда вы устанавливаете скорость, лампа гаснет, к сожалению, давление для датчика вообще не увеличивается, и, возможно, он толкает немного, и вы слышите стук в коробке ниже впускного коллектора, короче, где вал шестерни соединяется с приводом масляного насоса. Я думаю, что задний вылетел втулка вала

Я снял маслосборник, поменял прокладку насоса, прошел сам насос, он в отличном состоянии, и он изнашивается настолько, что может сбросить все давление в системе смазки. Вопрос. Кто-нибудь заменял втулки промежуточного вала? как это сделать? как выдавливать и как выдавливать новые сайлентблоки? это вариант для меня, или я должен положить блок в отверстие. короче, все необходимое!

17

Еще один выпускной. вал должен быть помечен.

ничего сложного (1 уберите звезду из выпускной вал, , Вы ввинчиваете болты обратно в болванку без звездочки, положительный момент есть, когда вы удерживаете шестерню открытой с помощью гаечного ключа, а другой вставляет отвертку между болтами, которые вы ввернули, и зажимаете отвертку, если она вращается, вам нужно остановитесь там, где находится шестеренка, и поверните ее гаечным ключом, если втулка находится в области глаз и касание нормальное. тогда вам не нужно менять его при установке другого стержня для проверки сердцебиения вниз, если нет, то у нашего клиента прибл.

если вы все еще хотите изменить втулки, продолжайте. Отрезаю отвертку и равномерно вынимаю, а заднюю с помощью длинной отвертки через переднее отверстие, и там ты увидишь, как удобно тебе вставлять, есть масляные каналы, отверстия нужно выровнять, задняя гильза есть забивается длинным длинным трубчатым ключом, направляя отверстие через втулку на отверстие. в блоке, если вы его не получите, то вы можете сверлить там сверху, конечно же, дополнительно.

дырка и передняя часть проще, я набрал голову к сожалению 36, другими словами 38 не помню, а потом поворачиваешь, скан разворачивает обе втулки сразу

Я столкнулся с подобной проблемой, танцевал вокруг машины около 3 дней, также снял крышку с коробки привода масляного насоса, закрутил стартер для нашего клиента, он продолжает вращаться, мы нашли пробку в поддоне, которая вышла из коленчатый вал, подумала она об этом, не собирала давление, начала разбирать время и его магию, они вынули колено и оказалось, что проверено, сам свинья, к которой прикреплена звезда, вернулся к валу, однако он цеплялся немного потому что у него даже мозги не пошевелились, он поменял все остальное (когда втулки оч просто не пришли у меня лично, ни трубы, нынешняя разработка требует специального, проданного в магазине дата выпуска автомобиля ГАЗ это 800р

• Можно Ли Установить Кондиционер На Renault Логан
• Поперечный Рычаг Задней Подвески Форд Фокус 2
• Как Открыть Капот Мазда 3
• Какое Масло Лучше Залить Сузуки Гранд Витара
• Греется Двигатель Форд Фокус 1
• Как Снять Крышку Багажника Шкода Октавия

итак. посмотрите, если это распространенный слух, появилась свинья, поменяется ли вал? если я поменяю вал, должен ли я справиться с этим зажимом или как он там будет? Я просто никогда не стрелял, и это отчасти сикотично, но мне нужно. в общем, что я должен делать при смене вала, пожалуйста, пт

Более детально:

Отверткой отгибаем усики каркаса сетки и снимаем сетку.

Вынимаем шплинт из отверстия и извлекаем из канала регулировочные шайбы и пружину, а также плунжер редукционного клапана.

Снимаем с насоса перегородку.

Вынимаем ведомую и ведущую шестерни.

Осмотр и ремонт

1. Если на перегородке (крышке для мод. 402) есть выработка от шестерен, ее нужно прошлифовать, чтобы не осталось следов выработки.

2. Осмотреть корпус. Если он сильно изношен, нужно заменить насос.

3. Шестерни в корпусе насоса должны вращаться совершенно свободно.

4. Плунжер редукционного клапана должен перемещаться в корпусе совершенно свободно.

5. Осмотреть пружину редукционного клапана. Если на ней заметны трещины или поломаны витки — пружину заменить.

Длина и жесткость пружины подобраны на заводе таким образом, чтобы работа редукционного клапана была оптимальной, поэтому нельзя изменять каким-либо образом длину и жесткость пружины.

Длина пружины в свободном состоянии должна быть 50 мм, усилие для сжатия пружины на 10 мм должно составлять 46 Н (4,6 кгс) для двигателя мод. 406.

Для двигателя мод. 402, чтобы сжать пружину до длины 40 мм, необходимо приложить усилие 43,5– 48,5 Н (4,35–4,85 кгс). Если пружина не удовлетворяет хотя бы одному из этих требований, ее нужно заменить.

Измерьте плоским щупом зазор между торцами шестерен и плоскостью корпуса насоса, приложив к плоскости корпуса линейку или штангенциркуль.

Зазор должен быть 0,040-0,140 мм

Измерьте плоским щупом зазор между наружными диаметрами шестерен и корпусом, он должен быть 0,120-0,215 мм.

Если торцовый и радиальный зазоры превышают указанные значения, замените корпус.

Измерьте плоским щупом зазор между зубьями шестерен, он должен быть 0,15 мм.

Если зазор больше указанного значения, замените шестерни.

Замените изношенные или поврежденные детали. Соблюдая максимальную чистоту при сборке, соберите насос в порядке, обратном разборке.

Установите насос в порядке, обратном снятию. Не забудьте залить масло в двигатель.

Сборку насоса проводят в обратном порядке. При сборке насоса двигателя мод. 402 под крышку насоса нужно поставить картонную прокладку толщиной 0,3 мм.

Запрещается ставить прокладку другой толщины или применять при установке прокладки герметик, краску и т.п., так как это приведет к снижению производительности насоса.

Всё хотел поставить масляный насос от 514 на 406 двигатель. Вот и появилась такая возможность.Помогал другу с обслуживанием его «новой» Волги с 406. Так как пробег около 200 тыс. км. решили заменить и насос. У насоса от змз 514 шестерни больше на 10 мм, должно и давление быть выше.

Выбрали насос от Pekar.

Что интересно, старый насос и новый одинаковой высоты. Думал, что придётся пилить приёмник насоса или мудрить с прокладками картера.

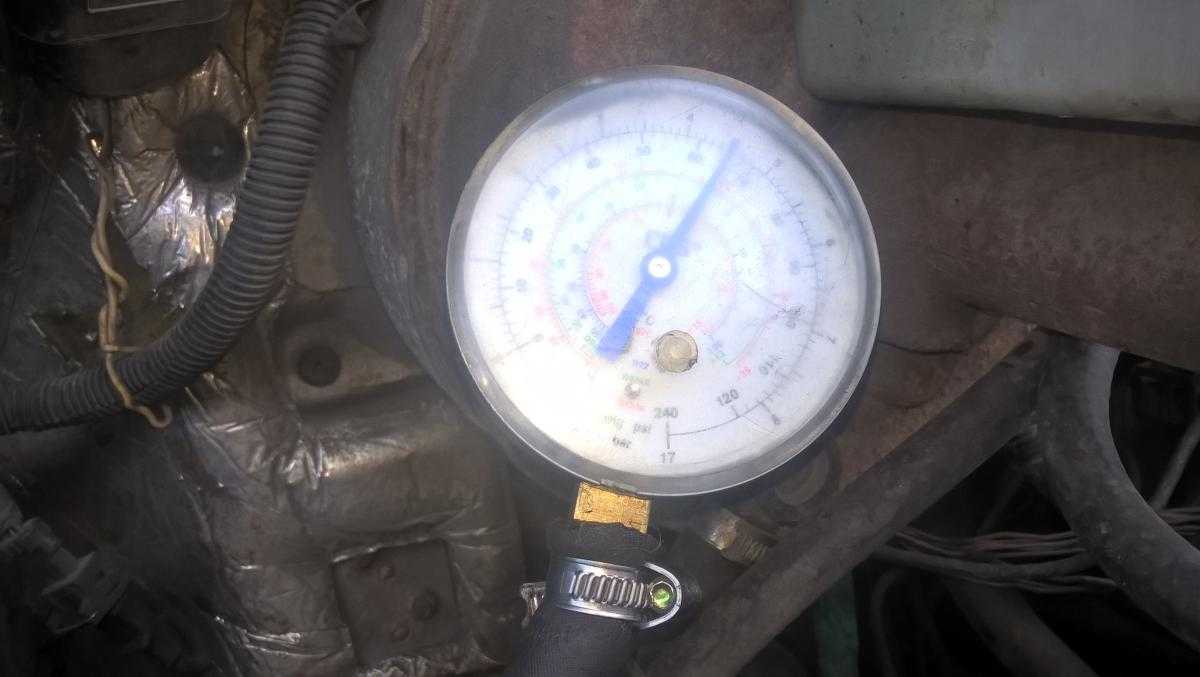

Прибор для измерения давления масла: TopAuto 12251

Результаты спустя 30 минут работы двигателя:— Старый насос на холостом ходу:

1.1 кГс/см²— Насос от 514 на холостом ходу:

Масло старого насоса 10w-40.Масло нового насоса 5w-40.

По ценам:— Насос Pekar от 514 — 4200 руб.— Прокладка картера Rosteco 20248 — 200 руб.— Маслоуспокоитель 406100902210 — 80 руб.

Результат:После замены масляного насоса давление поднялось. Буду следить за состоянием системы.

Всем доброго времени суток… 406 двиг. Случилась уже второй раз неприятная штука — выбивает прокладку давлением из маслянного фильтра (масло наружу рекой, машина встала.). Сказали нужно промыть редукционный клапан, давление не сбрасывает. Есть новый насос, но теперь есть вопрос как его удобнее поменять По книге читал что нужно снимать ресивер, рампу, впускной коллектор, потом непонятно — снимать голову и ГРМ есть необходимость? Смогу ли я поддон снять не снимая двигателя? Помогите кто сталкивался с разборкой двигателя, завтра буду заменять, хотелось бы уже послезавтра ездить Спасибо заранее.

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

С моторами 4061 и 4063 произведена обратная модернизация:

• снижена мощность и крутящий момент;
• обороты ХХ стали 750 мин -1 вместо 800 мин -1 ;
• максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

• рабочий элемент — реостат;
• номинальный ток, А — 0,15;
• рабочий диапазон, кгс/см 2 – 0–6;
• сопротивление при отсутствии давления, Ом — 159–173;

Конструкция датчика давления ММ358 состоит из:

• корпуса со штуцером;
• мембраны;
• толкателя
• реостата;
• элементов привода реостата.

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия датчика аварийного давления масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.

Характеристики датчика ММ111Д:

• рабочий элемент — диафрагма;
• номинальное напряжение, В — 12;
• срабатывание при давлении, кгс/см 2 – 0,4–0,8;
• размер посадочной резьбы, в дюймах – ¼.

Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.

Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.

Как проверить датчик давления масла

Если у вас возникли подозрения по поводу работоспособности датчика давления — не поленитесь проверить его. Сделать это можно как на станции технического обслуживания, так и в домашних условиях. Но в последнем случае вам необходимо будет приобрести специальный манометр. Стоит он порядка 300 рублей, но такая вещь пригодится и в дальнейшем. Кроме него, также потребуются шлицевая отвёртка, ключ на 22 и изолента.

Порядок проверки:

Другие неисправности

Однако отклонение в величине давления может быть связано и с неисправностями проводки, и с неполадками самого указателя. Не поленитесь провести дополнительную диагностику. Её порядок следующий.

Включаем зажигание. Стрелка указателя должна отклониться вправо, а потом вернуться в исходное положение. Если стрелка не отклоняется, шлицевой отвёрткой откручиваем винт крепления провода питания датчика, отсоединяем его и прикасаемся к массе. Стрелка отклонилась — имеет место короткое замыкание в проводке питания датчика. Если нет — проблему следует искать в указателе давления.

На двигателе ЗМЗ-402

У двигателя мод. 402 снять распределитель зажигания.

Отвернуть две гайки 1 и вынуть привод 2 вверх.

Выпрессовать штифт 1 шестерни привода и снять шестигранный валик 4 привода масляного насоса.

Затем спрессовать шестерню 2 привода, прилагая при этом усилие к валику через оправку диаметром 12 мм.

Снять бронзовую упорную шайбу 3.

Сборку и установку привода проводят в обратном порядке.

При сборке привода мод. 402 нужно обеспечить зазор между торцом шестерни привода и бронзовой упорной шайбой в пределах 0,15–0,4 мм.

Источник статьи: http://autoruk.ru/sistemi/dvigateli/dvigatel-zmz-405-406/privod-maslonasosa-zmz-406

Внезапно пропало давление масла в ЗМЗ 406.

Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:

Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.

Вторая типовая причина – поломка привода маслонасоса.

Выглядит привод вот так:

Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.

Давление масла в двигателе пропадало постепенно.

Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

Самая частая причина – масляный фильтр.

Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!

Вторая по популярности причина – попадание бензина в топливо

Справедливо в основном доля карбюраторных версий 406 двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.

Третья причина — износ.

Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.

• Основное место где теряется давление – промежуточный вал. Многие не меняют опорные втулки промежуточного вала даже при капитальном ремонте, но именно в этих втулках и теряется  большая часть давления.
• Второе по популярности место – изношенные гидронатяжители цепей.
• Третье место – износ ГБЦ и износ распределительных валов.. Дело в том что на 406 двигателе постели распределительных валов расположены в теле ГБЦ и при малейшем «уводе» плоскости износ постели увеличивается в разы – итог потеря давления. При износе самого вала увеличивается зазор в паре трения и так же теряется давление.
• Четвертое место – износ масляного насоса. При износе насос не будет нагнетать достаточно масла в систему смазки двигателя и давления масла не будет. Бороться с этим можно переборкой насоса с выводом его плоскостей или заменой маслонасоса в сборе на маслонасос от ЗМЗ 514 (он для дизеля и имеет увеличенную производительность).
• Пятое место – гидрокомпенсаторы зазоров клапанов, компенсаторов в ГБЦ 16 (по числу клапанов) и при больших пробегах их постели так же подвержены износу, но срок службы постелей компенсаторов, как правило, превышает срок службы ГБЦ.

Четвертая причина — пружины масляного перепускного клапана.

На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется  на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.

Про масляный радиатор.

На некоторых модификациях ЗМЗ 406 установлен радиатор для охлаждения масла, но на деле эта конструкция практически не используется так как снижает давление и без того разжиженного масла и обладает некачественными кранами которые постоянно бегут. Относительно грамотно маслорадиатор реализован на ЗМЗ 405 (используется термоклапан) но и там его эффективность сомнительна. В большинстве случаев целесообразно заглушить масляный радиатор и использовать более термостабильное масло (проверено на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).

Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации.

• Более частая замена масляного фильтра.
• Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
• Отключение масляного радиатора или замена его на теплообменник.
• Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
• Подкладывание 2-3 шайб под пружину масляного перепускного клапана

Пути повышения давления масла при капитальном ремонте.

Это больше задел на будущее… Рекомендую. Сделать это при переборке.

Обязательно перевтульте промежуточный вал и разверните втулки правильно.

Установите жиклеры в системе смазки.

Дело в том, что в двигателе есть несколько мест, где теряется очень много давления, и для увеличения срока  службы двигателя при капитальном ремонте имеет смысл заглушить некоторые каналы в системе смазки жиклерами от карбюратора! Оптимальным вариантом оказались жиклеры рассверленные сверлом 2 мм.

Итак, вот эти места и варианты их жиклирования:

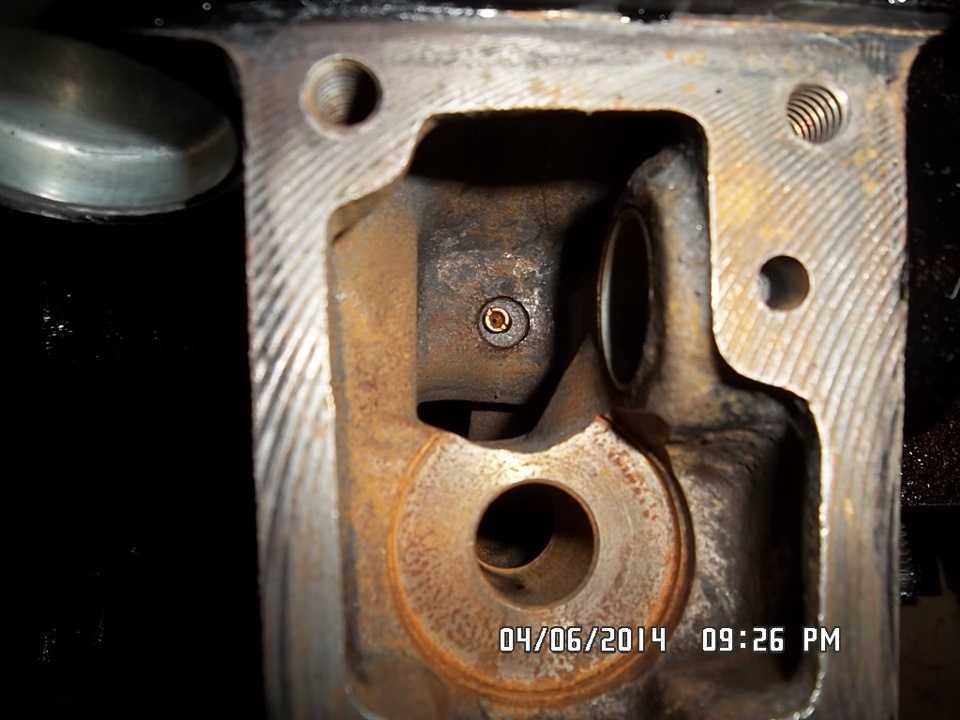

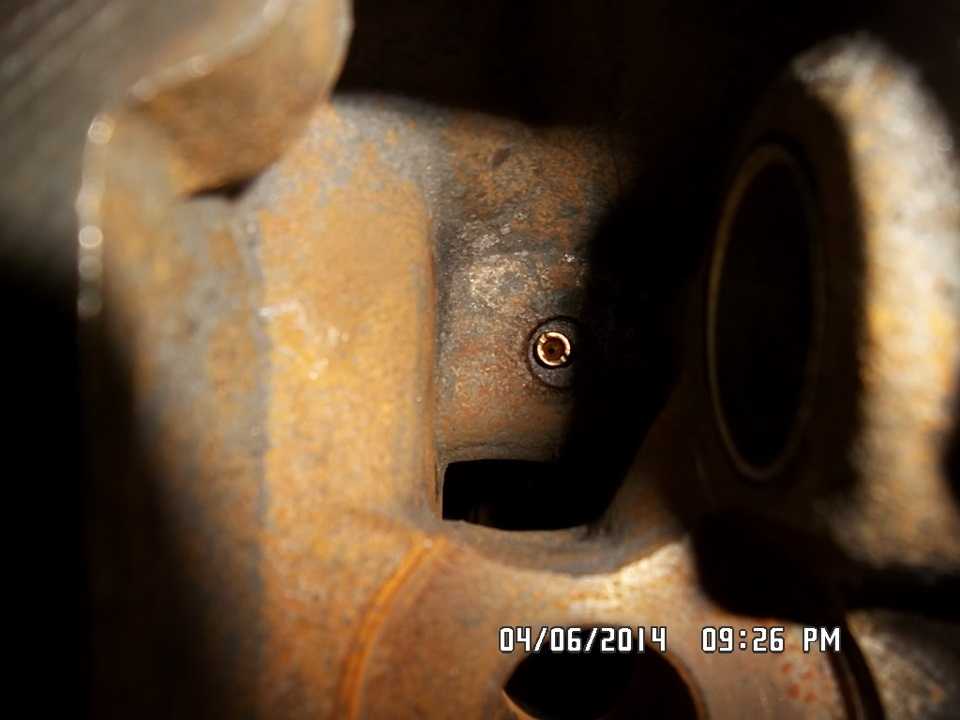

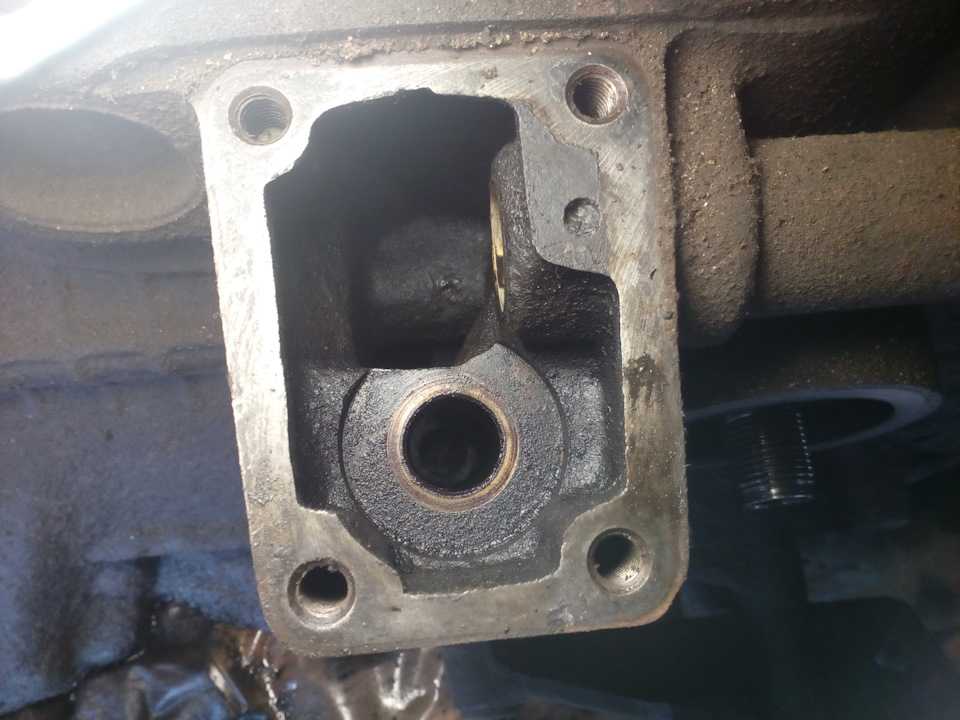

Отверстие для смазки вала масляного насоса

Гидронатяжители цепей (верхней и нижней)

На этом у меня все. Я надеюсь, что проблема пропавшего давления масла в 406 двигателе больше никогда вас не потревожит.
