Инструкция ремонта коробки передач ваз 2107 5 ступки своими руками

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

ОПИСАНИЕ КПП ВАЗ 2107

Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.

коробка передач ваз 2107

На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка» прекрасно перерабатывает и передаёт его на колёсную базу.

Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного завода «ВАЗ» не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.

Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.

Механизм переключения передач

Механизмы переключения скоростей Номера 1, 2 и 16 — это вилки скоростей: 3-я, 4-я, 1-я и 2-я, задняя и 5-я. Штоки вилок №5,№ 7 и №9, управляются рычагом №8, который расположен в салоне машины.

Переключения скоростей работает по следующей схеме: если рычаг №8 меняет положение, происходит сцепление шарнира с выемкой, которая находится на одной из осей, иной конец которого находится в жестком сцеплении с вилкой №3. Она, в свой черед, заходит в углубление на шестеренке переднего хода под номерами 16, 23, 24, 25 либо №20 заднего. Рычаг 8 перемещает вилку, что ведет к сцеплению с необходимой шестерней вторичного вала с надлежащей шестеренкой промежуточного. Происходит замыкание цепи передачи вращающего момента и вторичная ось вращается со скоростью, которая отвечает передаточному числу зацепленных шестеренок. Если включать передачу назад, то в отличие от других, рычаг во время движения будет утапливаться вниз.

Пятиступенчатая МКПП

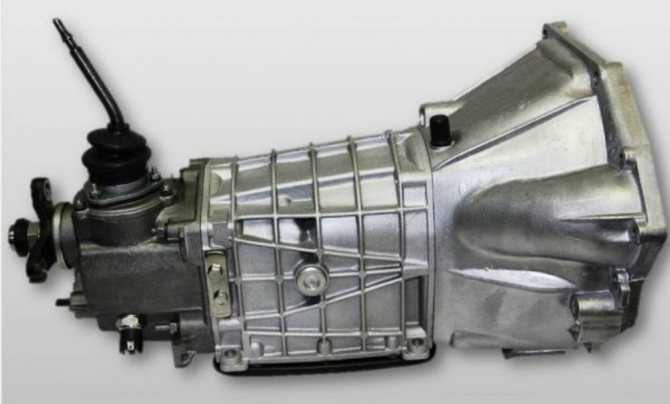

На «Жигулях» седьмой модели установлена пятиступенчатая коробка передач, имеющая пять скоростей вперед и одну назад.

Изготовлена она из дюралюминия, имеет аналогичные крышки спереди и сзади. Спереди к коробке при помощи шпилек крепится кожух сцепления. Снизу на устройстве установлена крышка из стали. Между корпусом коробки и каждой крышкой уложены уплотнительные прокладки.

Передняя крышка соединена с кожухом сцепления при помощи запрессовки. В ней отверстие для выхода первичного вала и установки манжеты.

Внутри коробки в определенном порядке установлены валы с шестернями, синхронизаторами и устройствами для переключения передач. Справа имеется заливное отверстие для масла, снизу — сливное отверстие с магнитной пробкой.

Внизу слева на крышке выходит трос спидометра, который приводится вторичным валом при помощи шестеренчатого зацепления.

Рычаг переключения скоростей находится сверху. Состоит из устройства выбора передач, штоков и механизма фиксации. К рычагу сверху крепится рукоятка. Вся эта конструкция крепится к крышке при помощи трех шпилек.

Вид коробки передач:

1. Кожух муфты сцепления.
2. Сапун.
3. Корпус коробки.
4. Крышка задняя.
5. Рычаг переключения скоростей.
6. Корпус рычага.
7. Фланец муфты.
8. Гайка.
9. Привод спидометра.
10. Крышка поддона.
11. Отверстие для заливки.

Детали в разобранном виде:

1. Вилка для включения 3-й и 4-й передач.
2. Вилка для включения 1-й и 2-й передач.
3. Крепеж для вилки.
4. Граверная шайба.
5. Шток вилки для включения 1-й и 2-й передач.
6. Сухарь.
7. Шток вилки для включения 3-й и 4-й передач.
8. Рычаг переключения скоростей.
9. Шток вилки для включения 5-й передачи и заднего хода.
10. Сухарик.
11. Сухарик.
12. Пружина фиксатора 5-й передачи и заднего хода.
13. Крышка фиксаторов с прокладкой.
14. Пружины фиксаторов.

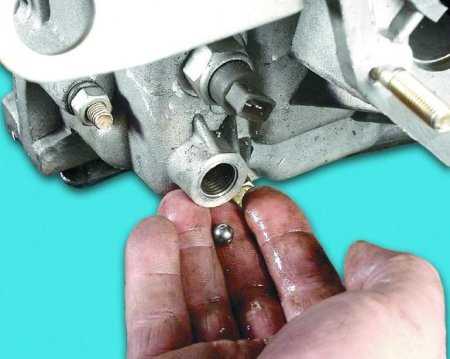

15. Шариковые фиксаторы.
16. Вилка для включения 5-й передачи и заднего хода.
17. Втулка.

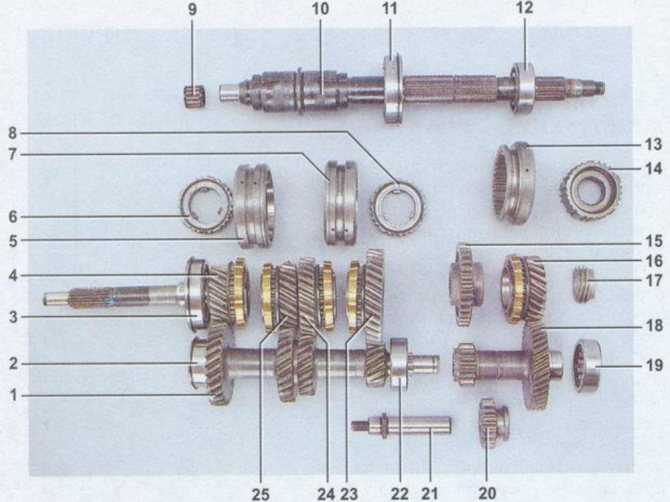

Движущие части коробки передач:

1. Промежуточный вал.
2. Передний подшипник промежуточного вала.
3. Задний подшипник первичного вала.
4. Первичный вал с шестерней 4-й передачи.
5. Муфта синхронизатора 3-й и 4-й передач.
6. Ступица муфты синхронизатора.
7. Муфта синхронизатора 1-й и 2-й передач.
8. Ступица муфты синхронизатора.
9. Передний подшипник вторичного вала.
10. Вторичный вал.
11. Промежуточный подшипник вторичного вала.
12. Задний подшипник вторичного вала.
13. Муфта синхронизатора 5-й передачи.
14. Ступица муфты синхронизатора.
15. Шестерня передачи заднего хода.
16. Шестерня с синхронизатором 5-й передачи.
17. Шестерня привода спидометра.
18. Блок шестерен 5-й передачи и передачи заднего хода.
19. Подшипник блока шестерен.
20. Промежуточная шестерня заднего хода.
21. Ось промежуточной шестерни заднего хода.
22. Задний подшипник промежуточного вала.
23. Шестерня с синхронизатором 1-й передачи.
24. Шестерня с синхронизатором 2-й передачи.
25. Шестерня с синхронизатором 3-й передачи.

ОСНОВНЫЕ НЕИСПРАВНОСТИ КПП ВАЗ 2106

Являясь механическим устройством, тем более подвергающимся постоянным нагрузкам, коробка переключения передач не может не ломаться. И даже если она будет обслуживаться в соответствии с требованиями завода-изготовителя автомобиля, все равно придёт время, когда она «закапризничает».

К основным неисправностям КПП ВАЗ 2106 можно отнести:

• подтекание масла;
• шум (хруст, треск, визг) при включении скорости;
• нехарактерный для работы КПП звук, изменяющийся при выжимании сцепления;
• усложнённое (тугое) переключение передач;
• отсутствие фиксации рычага переключения скоростей;
• самопроизвольное выключение (выбивание) передач.

Рассмотрим эти неисправности в разрезе причин их возникновения.

ПОДТЕКАНИЕ МАСЛА

Подтекание смазки в КПП можно определить по следам на земле или защите картера двигателя. Тянуть с устранением этой проблемы нельзя, т. к. недостаточный уровень масла обязательно повлечёт ряд других неисправностей. Причинами подтекания могут быть:

• повреждение манжет валов;
• износ самих валов;
• высокое давление в КПП вследствие засорения сапуна;
• ослабление затяжки болтов картерных крышек;
• нарушение целостности уплотнителей;
• ослабление затяжки пробки для слива масла.

ШУМ ПРИ ВКЛЮЧЕНИИ СКОРОСТЕЙ

Посторонний шум, возникающий при переключении передач, может свидетельствовать о таких неисправностях:

• неполное выключение сцепления (хруст);
• недостаточный объём масла в коробке (гул, визг);
• износ шестерён или деталей синхронизаторов (хруст);
• деформация колец блокировки (хруст);
• износ подшипников (гул).

ЗВУК, НЕХАРАКТЕРНЫЙ ДЛЯ РАБОТЫ КПП

Появление звука, нехарактерного для нормальной работы КПП и исчезающего при выжимании сцепления, может быть связано с:

• низким уровнем смазки в коробке;
• повреждением шестерён;
• неисправностью подшипников.

УСЛОЖНЁННОЕ ВКЛЮЧЕНИЕ ПЕРЕДАЧ

Проблемы с переключением передач, не сопровождающиеся посторонними шумами, могут свидетельствовать о таких неисправностях, как:

• деформация или повреждение вилок переключения скоростей;
• затруднённый ход штоков вилок;
• усложнённое движение подвижной муфты соответствующей передачи;
• заедание в шарнирном соединении переключающего рычага.

ОТСУТСТВИЕ ФИКСАЦИИ РЫЧАГА

В случае если рычаг переключения передач после включения скорости занимает предыдущее положение, скорее всего, виновата оттяжная пружина. Она может либо растянуться, либо же сломаться. Возможно также соскальзывание одного из её концов с места крепления.

ВЫКЛЮЧЕНИЕ (ВЫБИВАНИЕ) СКОРОСТЕЙ

При не контролированном выключении передач могут иметь место следующие неисправности:

• повреждена пружина синхронизатора;
• изношен венец синхронизатора;
• деформированы блокирующие кольца;
• повреждены гнёзда штоков.

ТАБЛИЦА: НЕИСПРАВНОСТИ КОРОБКИ ПЕРЕДАЧ ВАЗ 2106 И МЕТОДЫ ИХ УСТРАНЕНИЯ

Шум в коробке передач
Шум подшипников	Замените дефектные подшипники
Износ зубьев шестерён и синхронизаторов	Замените изношенные детали
Недостаточный уровень масла в коробке передач	Долейте масло. При необходимости устраните причины утечки масла
Осевое перемещение валов	Замените детали, фиксирующие подшипники, или сами подшипники
Затруднённое переключение передач
Заедание сферического шарнира рычага переключения передач	Зачистите сопрягающиеся поверхности сферического шарнира
Деформация рычага переключения передач	Устраните деформацию или замените рычаг новым
Тугое движение штоков вилок (заусенцы, загрязнение гнёзд штоков, заклинивание блокировочных сухарей)	Отремонтируйте или замените изношенные детали
Тугое движение скользящей муфты на ступице при загрязнении шлицев	Очистите детали
Деформация вилок переключения передач	Выправьте вилки, при необходимости замените их
Самопроизвольное выключение или нечёткое включение передач
Износ шариков и гнёзд штоков, потеря упругости пружин фиксаторов	Замените повреждённые детали новыми
Износ блокирующих колец синхронизатора	Замените блокирующие кольца
Поломка пружины синхронизатора	Замените пружину
Износ зубьев муфты синхронизатора или зубчатого венца синхронизатора	Замените муфту или шестерню
Утечка масла
Износ сальников первичного и вторичного валов	Замените сальники
Ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок	Подтяните гайки или замените уплотнительные прокладки
Ослабление крепления картера сцепления к картеру коробки передач	Подтяните гайки

Ремонт кпп ваз 2109

Подробности

Создано: 16.06.2014 09:43

Автомобиль модели ВАЗ 2109 довольно популярен. Его использует большое количество автомобилистов. Поэтому ремонт той или иной части машины требуется нередко. В особенности часто необходим ремонт кпп ваз 2109. Для того чтобы определить неисправности в коробке передач, надо разобрать ее, а также перебрать ее компоненты. Однако перед началом ее перебора надо ее промыть, для чего можно использовать смоченную в соляре тряпку. Даже в том случае, если неисправная деталь была обнаружена до непосредственного разбора, то все равно не стоит на этом останавливаться. Надо разобрать коробку полностью и осуществить проверку каждого из компонентов. Нередко изношенных элементов там можно обнаружить намного больше, чем можно было бы предположить. В таком случае надо произвести их замену. Обычно ремонт кпп ваз 2109 на этом заканчивается.

К наиболее распространенным поломкам коробки в этой модели можно отнести отсутствие фиксации во время включения второй передачи. Если держать ее рукой, то все может быть нормально, однако сразу же после того, как рычаг переключения будет выпущен, то она тут же вылетает. Эта проблема случается из-за синхронизатора этой передачи, по причине чего требуется его замена

Во время этой процедуры в любом случае придется разобрать коробку полностью, из-за чего надо будет уделить особенное внимание шестерне на этой передачи. Существует довольно высокая степень вероятности, что там тоже есть некоторые проблемы

Поэтому придется заменить и этот элемент

В основном проблемы с передачей появляются у тех водителей, которые думают, что этот ваз является спортивным авто и поэтому осуществляет резкое переключение с первой передачи на вторую. Поэтому надо переключать передачи аккуратно и максимально плавно

Поэтому придется заменить и этот элемент. В основном проблемы с передачей появляются у тех водителей, которые думают, что этот ваз является спортивным авто и поэтому осуществляет резкое переключение с первой передачи на вторую. Поэтому надо переключать передачи аккуратно и максимально плавно.

Еще одной проблемой, которая часто встречается с КПП, является шум и хрусты во время заведения авто. В таком случае также требуется ремонт кпп ваз 2109. Возникновение шума возможно из-за проблем с пятой передачей и передачей заднего хода, а также с неисправностями в подшипники первичного вала. Ситуацию исправить можно только лишь при помощи перебора, а также замены деталей, которые пришли в неисправность.

Также могут вылетать и остальные передачи. В таком случае дело обычно заключается в шестерной передаче, синхронизаторе или же муфте. Тогда придется заменить сразу же три компоненты, даже если какой-то из них исправен. Если вовремя не заняться этим вопросом, то через время все они выйдут из строя.

На ресурс коробки довольно существенное влияние оказывает масло. Поэтому надо стараться по возможности использовать качественное масло и вовремя производить его замену. Надо часто проверять уровень масла в коробке. Для этого там существует специальный щуп, который можно выделить для этой самой проверки. Если там есть масло с пузырьками, то нужно произвести его замену, так как срок его годности уже закончился. Масло, которое уже слишком старое, надо заменить, потому что оно будет приносить исключительно вред. Ремонт коробки будет требоваться не очень часто, если вовремя проверять ее состояние.

Ремонт механической коробки передач можно осуществить самостоятельно, но отремонтировать АКПП по руководствам из интернета вряд ли удастся. Ремонт акпп лучше доверить профессионалам. При этом не гаражным мастерам, а специализированным автомастерским. Советую производить ремонт АКПП в компании AKPPCVT в Москве, так как эта фирма работает с 1999 года и имеет колоссальный опыт.

• Назад

• Вперёд

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;
• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.
18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

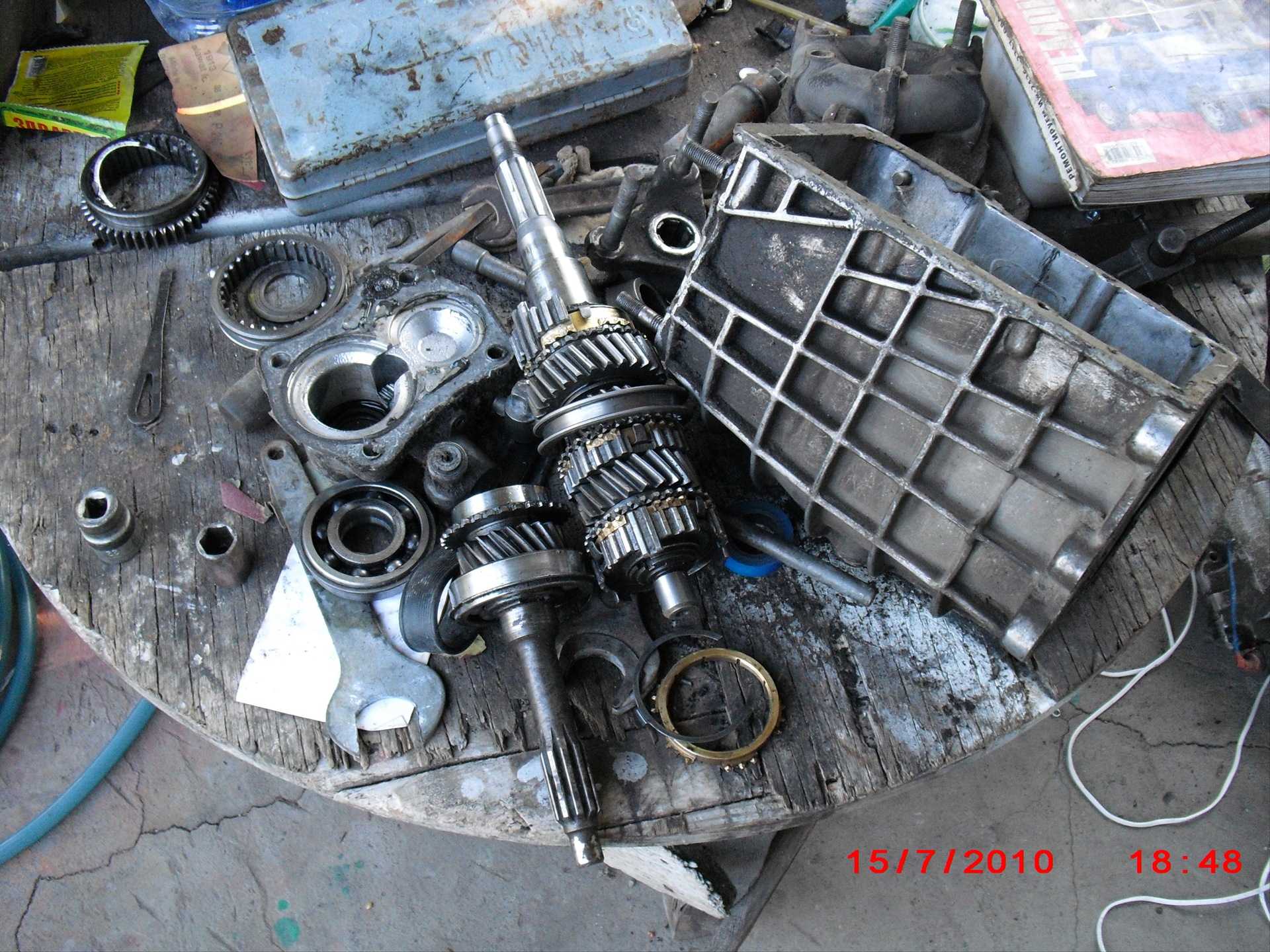

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).

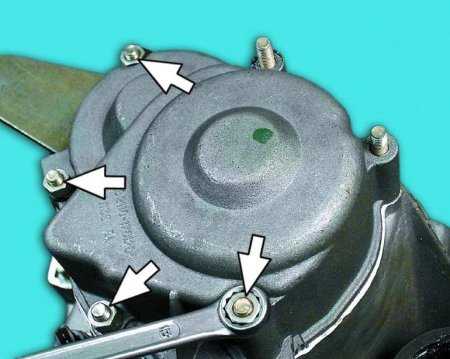

3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.

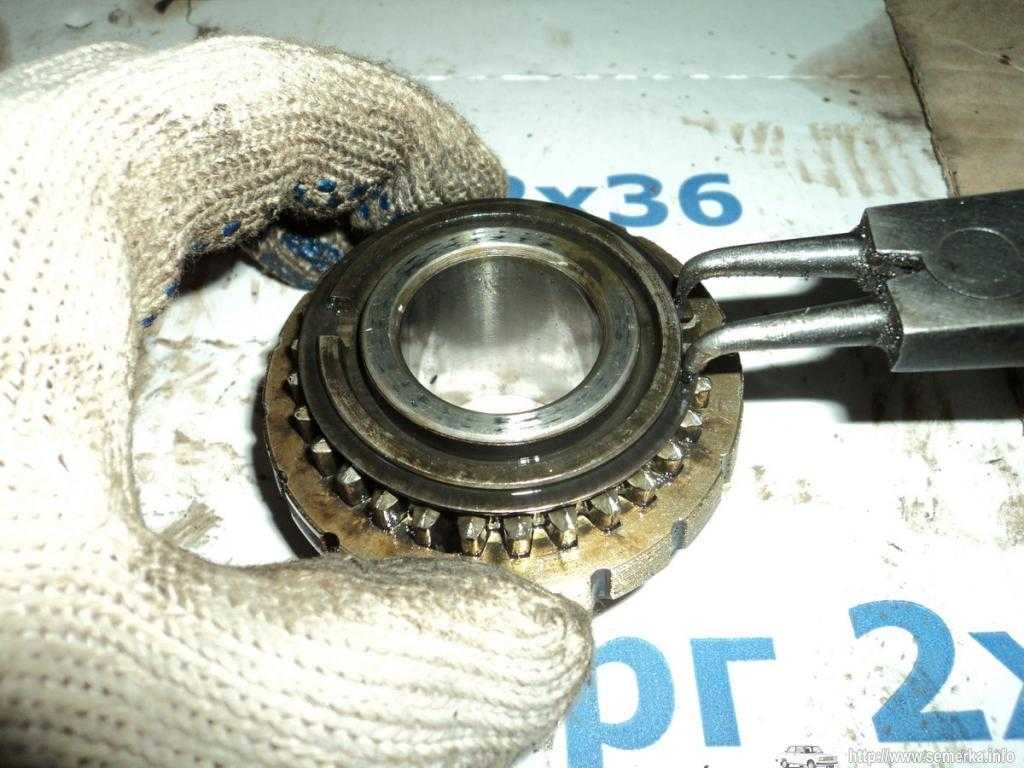

5. Вытащить пинцетом стопорное кольцо.

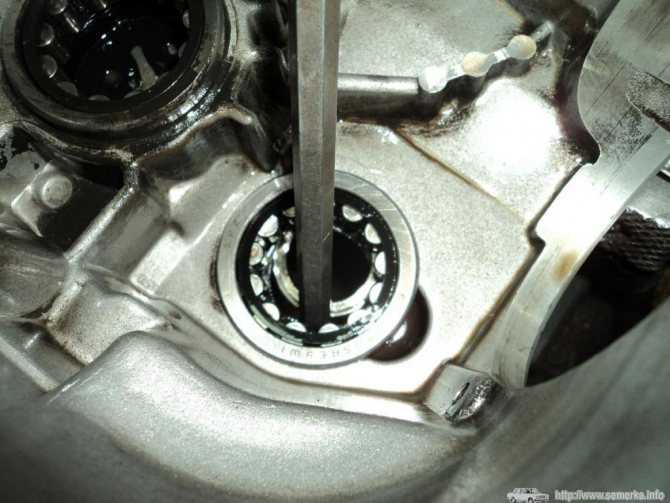

6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.

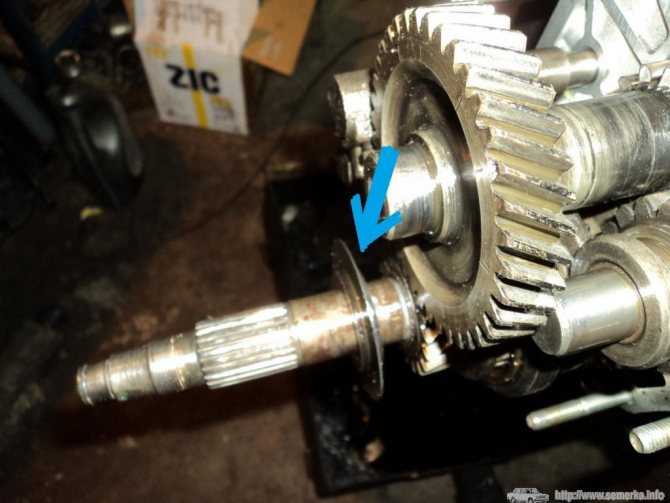

9. Вытащить упорную шайбу заднего подшипника вторичного вала.

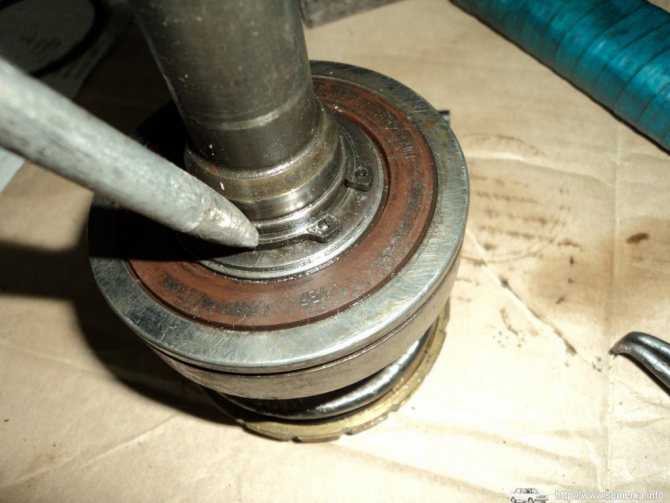

10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.

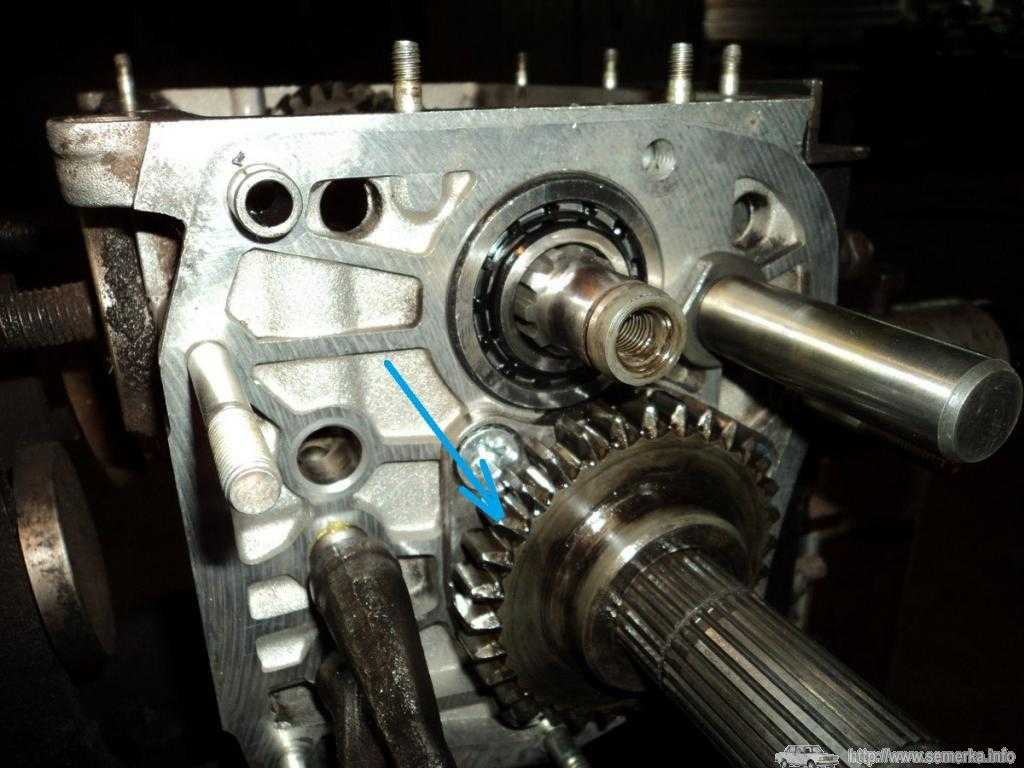

13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.

Видео: инструкция по разборке КПП на ВАЗ классике

Трансмиссионное масло для КПП

Для выбора трансмиссионного масла в коробку передач «Лады», нужно учесть регион, где будет эксплуатироваться машина.

Предлагается два вида масел. Первое — с диапазоном температур от +35 до -26, это SAE 80W85 и второе — с диапазоном температур от +45 до -40, это SAE 75W90.

Лучшим масло — синтетическое, но полусинтетическое и минеральное не принесут вреда для трансмиссии «Семерки». Количество масла в КПП ВАЗ 2107 около 1,6 литра. Время смены масла производится согласно указанию в технической инструкции, прилагаемой к автомобилю.

Уровень масла в МКПП

Уровень масла в коробке проверяется следующим образом:

• загнать автомобиль на эстакаду или яму;
• очистить пробку заливного отверстия;
• открутить пробку;
• померить через отверстие щупом или другим предметом напоминающим щуп. Масло должно быть на уровне конца заливного отверстия, при необходимости долить.

Смена масла

Смену масла лучше производить на эстакаде или яме при тёплом двигателе, так масло быстрее стечет. Заранее приготовить инструмент, емкость под отработку не менее двух литров, масло для смены.

Порядок следующий:

очистить пробки залива и слива от грязи;

приготовленную емкость для отработанного масла поставить под сливное отверстие;

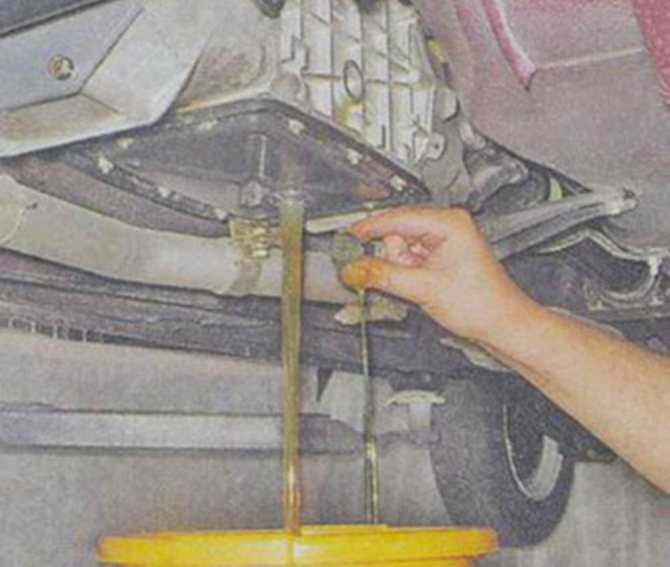

• открыть сливное отверстие и дождаться, пока масло полностью стечет в емкость;
• вычистить пробку от старого масла и закрыть сливное отверстие;
• залить 1,5 литра нового масла в коробку через заливное отверстие (заливать лучше нагнетателем);

дать постоять минут десять, после этого проверить уровень и долить, если необходимо.
