Как самостоятельно заменить лампочки автомобиля лада веста

Устройство блок-фары Лада Веста и замена ламп ближнего и дальнего света

Блок-фара Лада Веста имеет непростую архитектуру, но доступ к лампам для замены открыт из-под капота довольно комфортный. Для замены ламп не нужны никакие дополнительные инструменты, впрочем, работу желательно выполнять в чистых трикотажных печатках. Это объясняется тем, что при прикосновении пальцами к колбе любой из галогеновых ламп на ней остаются микроскопические частички жира.

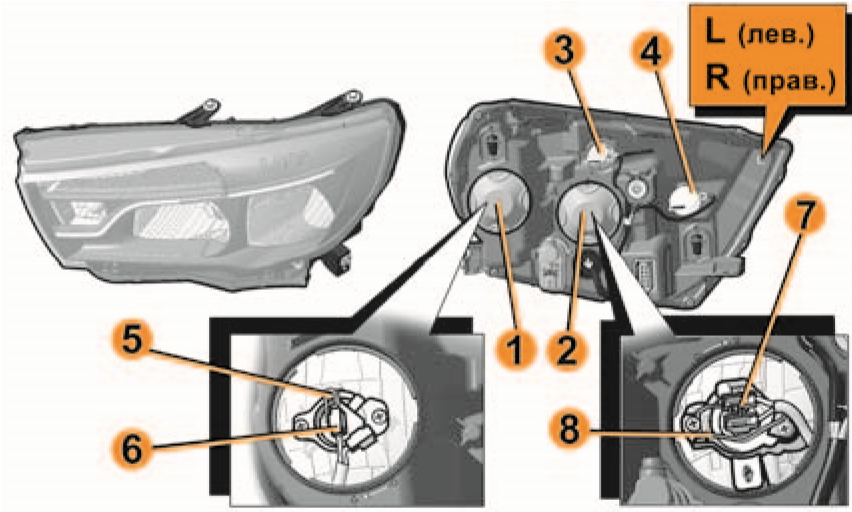

Схема расположения ламп в блок-фаре Веста

Блок-фара Весты устроена следующим образом. В пластиковом корпусе расположены рефлекторы и посадочные места для ламп. Под крышкой 1 расположена лампа дальнего света, под крышкой 2 ближнего, указатель поворотов находится в гнезде 3, а лампа ДХО и габаритов в патроне 4.

Какие лампы лучше для дальнего света Лада Веста

Как мы уже выяснили, для блок-фары Весты подходят лампы с цоколем Н1 и Н7 для дальнего света. По отзывам пользователей, наиболее популярным стали такие марки ламп и бренды. Для ламп ближнего света с цоколем Н1:

Серия корейских ламп MTF. Очень неплохое качество при сносной цене. Модель MTF Light MAGNESIUM H1 100W отличается высоким ресурсом (более 550 часов), теплым белым светом, имеют двухслойное интерферционное покрытие.
MTF Light PALLADIUM H1 55W, неплохие лампы той же корейской компании с ярким голубоватым светом. Имеют один незначительный минус — после 400-450 часов работы теряют яркость.
Osram H1 Cool Blue 4000K 64150 CB, для тех, кто любит ксеноновый свет. Немецкое качество, чуть дороже корейских, но ходят прилично. В нормальных условиях отрабатывают своих 500 часов без потери эффективности. Цветовая температура: 4000К.
Osram H1 Night Breaker + 90% 64150 NBR, производитель уверяет, что световой конус распространяется на 35 м дальше, чем в аналогах, имеет ярко-белый свет и пользуется успехом у владельцев десяток.
Philips H1 Crystal Vision (4300K), еще одна очень популярная модель. Цветовая температура: 4300К, что делает их свет похожим на ксеноновый, но при этом конус света более насыщенный, что делает читаемость знаков и разметки более качественными.
Philips H1 NightGuide DoubleLife, новая серия, но стабильно пользуется спросом в 2017-2018 году из-за технологии трехцветного освещения — яркий белый, холодный белый и теплый белый цвета распределяются по зонам, увеличивая читаемость разметки и предотвращает ослепление встречных.

Оптимальные лампы для ближнего света Веста

Наиболее популярными лампами ближнего света с цоколем Н7 называют следующие:

OSRAM H7 12V 55W PX26d

Один из лидеров среди пользователей галогеновых фар Форд Фокус второго поколения. Великолепное качество, немецкая сборка и высокий ресурс лампы подверждается отзывами. По словам производителя, ресурс лампы составляет около пяти сотен часов, что очень неплохо на фоне конкурентов.

Philips H7 12V 55W PX26d LongeLife Ecovision

Это одна из самых ярких ламп в рейтинге. Ресурс тоже неплохой. По крайней мере, производитель заявляет о 100 000 км ресурса. Слабо в это верится, но кварцевое стекло и стойкость к перепаду температур поставили эту лампу на вторую позицию.

Philips Vision H7

И снова Филипс. Эта лампа обещает более яркий и более длинный световой луч, при этом цена остается в рамках бюджетных предложений. Колба также выполнена из кварцевого стекла, спираль стрессоустойчива, защищена от солнечного света специальным покрытием.

Bosch H7 12V 55W PX26d ECO

Новая немецкая лампа PX26d с усиленным световым потоком. Это один из примеров того, как должен вести себя производитель с покупателем. PX26d не обещает стокилометрового луча и яркости пограничного прожектора, но свои деньги отрабатывает качественно. При этом срок службы у нее, по отзывам пользователей, не менее 70 000 км. Только потом свет становится более тусклым.

MTF Iridium H7

Неплохой бюджетный вариант с одним недостатком — размытая граница светового пятна. Нить накала с улучшенными характеристиками, что повлияло на яркость пучка света. Этот показатель выше, чем у других ламп такой ценовой категории примерно на 25-30%. К тому же в лампе применена технология зонирования пространства.

Лампы Лада Веста

Товары, из ассортимента Дастершоп77 по теме статьи:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
DC348-64210-01B	Лампа в ближний свет фар OSRAM H7 55 Вт 64210-01B	Оригинал	500 / 400 р. Дисконт: 350 р.	6
DC347-1987302201	Лампа в габаритные огни, задние стоп-сигналы, фонарь заднего хода — BOSCH P21/5W	Оригинал	100 / 50 р. Дисконт: 40 р.	6
DC1860	Лампа подсветки кнопок Логан, Ларгус, Сандеро (1шт.)	Оригинал	100 / 60 р. Дисконт: 40 р.	>10
DC1574	Лампа подсветки приборов и отопителя w1.2w бесцокольная с патроном	Аналог	90 / 60 р. Дисконт: 50 р.	4
DC349-64150-01B	Лампа в дальний свет фар OSRAM H1 55 Вт 64150-01B	Оригинал	500 / 400 р. Дисконт: 250 р.	6
DC1463	Лампа подсветки панели приборов и отопителя (W1,2W оригинал)	Оригинал	80 / 50 р. Дисконт: 40 р.	9
DC1571	Лампа двухнитевая (габариты-ДХО или габариты-тормоз) 21W5W	Аналог	130 / 70 р. Дисконт: 60 р.	>10
DC1283-FORTLUFT2825	Лампа W5W Fortluft в передние габаритные огни, подсветку номера (Дастер, Каптур, Логан, Сандеро, Ларгус, Террано)	Аналог	50 / 30 р. Дисконт: 15 р.	1
DC1929-6025370411	Лампа подсветки блока управления Ларгус, Логан,Дастер и др. 6025370411 оригинал	Оригинал	200 / 150 р. Дисконт: 120 р.	6
DC1573-P21W	Лампа P21W 12V (в стопы, противотуманный фонарь, задний ход и т.д.)	Аналог	100 / 70 р. Дисконт: 50 р.	3
DC1575	Лампа ПТФ патрон H11 (Дастер 2011-2015 и аналоги)	Аналог	290 / 250 р. Дисконт: 200 р.	2
DC1577	Лампа дополнительного стопсигнала w16w 12v	Аналог	90 / 60 р. Дисконт: 50 р.	>10
DC1576	Лампа ПТФ патрон H16 (Дастер 2015- и аналоги)	Аналог	900 / 700 р. Дисконт: 500 р.	2
DC1572-921NA	Лампа WY16W 12V 16W Osram 921NA	Аналог	160 / 120 р. Дисконт: 100 р.	6
DC1528	Лампа BOSCH в повторитель поворота WY5W 12V-5W оранжевого свечения	Аналог	200 / 150 р. Дисконт: 100 р.	5
DC2055-7701040849	Лампа в ближний свет фар Дастер и др. H7 55 Вт галоген оригинал 7701040849	Оригинал	900 / 700 р. Дисконт: 500 р.	1
DC2056-7703097176	Лампа в дальний свет фар Дастер и др. H1 55 Вт галоген 7703097176	Оригинал	500 / 400 р. Дисконт: 250 р.	5
DC2057-262923820R	Лампа ПТФ патрон H16 (Дастер 2015-, 2021- и др.) оригинал 262923820R	Оригинал	1900 / 1600 р. Дисконт: 1400 р.	1
DC346-OSRAM2825	Лампа W5W OSRAM в передние габаритные огни, подсветку номера (Дастер, Каптур, Логан, Сандеро, Ларгус, Террано)	Оригинал	100 / 60 р. Дисконт: 50 р.
DC299	Комплект светодиодных светильников	1700 / 1000 р. Дисконт: 700 р.
DC1570	Лампа указателя поворота перед=зад PY21W оранжевого свечения	Аналог	130 / 70 р. Дисконт: 50 р.
DC671	Светодиодная плата в плафон с тремя лампами (холодный свет 5500К)	1300 / 1000 р. Дисконт: 800 р.
DC666	Светодиодная плата в плафон с одной лампой (тёплый свет 4000К)	1200 / 800 р. Дисконт: 700 р.
DC668	Светодиодная плата в плафон с двумя лампами (тёплый свет 4000К)	1300 / 850 р. Дисконт: 750 р.
DC669	Светодиодная плата в плафон с двумя лампами (холодный свет 5500К)	1300 / 850 р. Дисконт: 750 р.
DC667	Светодиодная плата в плафон с одной лампой (холодный свет 5500К)	1200 / 800 р. Дисконт: 700 р.
DC670	Светодиодная плата в плафон с тремя лампами (тёплый свет 4000К)	1300 / 1000 р. Дисконт: 800 р.

Подготовка к монтажу оборудования

Основная трудность в том, что схема электрической системы этой машины серьёзно отличается от предыдущих вариантов исполнения.

Управление освещением будет выполнено с помощью переключателя, устанавливаемого под рулевым колесом, но не имеющего подходящих положений для фиксации светового потока. Электрический сигнал идёт от рычага через дополнительный блок, имеющийся в наличии только в люксовой комплектации. Так что самое приемлемое решение – установить комплект с отдельным подключением и выводом специальной кнопки.

Список инструментов, которые понадобятся для установки:

плоскогубцы;
шуруповёрт с крестовыми насадками;
саморезы;
коронка на 76 мм для сверления отверстий;
канцелярский нож;
набор ключей для снятия бампера и монтажа оптики.

Устанавливаем светодиоды в ДХО на Ладу Гранта

В соответствии с регламентом об эксплуатации транспортных средств, каждый автомобиль на дороге должен быть обозначен дневным ходовым огнем или ближним светом фар, если дневной ходовой огонь отсутствует.

Делается это, прежде всего, для безопасности, ведь даже при условиях отличной видимости ходовые огни едущего в потоке автомобиля привлекают внимание других участников движения, снижая аварийность на дороге. Автомобили марки Лада всего модельного ряда оснащаются штатно с завода ходовым огнем, чаще всего это обычная лампа накаливания, размещенная в блок фаре или выполненная в роле отдельного модуля. Автомобили марки Лада всего модельного ряда оснащаются штатно с завода ходовым огнем, чаще всего это обычная лампа накаливания, размещенная в блок фаре или выполненная в роле отдельного модуля

Автомобили марки Лада всего модельного ряда оснащаются штатно с завода ходовым огнем, чаще всего это обычная лампа накаливания, размещенная в блок фаре или выполненная в роле отдельного модуля.

Так же для многих важный параметр, светодиоды имеют чистый и белый оттенок, установка светодиодов или осветительных приборов отличных от желтого или белого оттенка запрещено регламентом об эксплуатации транспортных средств. Применение не санкционированного светового оборудования чревато лишением права управления автомобилем и отправкой его на штраф стоянку.

Особенность дневного ходового огня Лада Гранта и Лада Калина заключается в том, что в проводке применяется достаточно редкая распиновка разъема SRSK, которая применяется больше у автомобилей импортного производства.

В результате этого хорошие лампы, которые мы бы могли советовать вам к установке стоят весьма дорого, порой в десятки раз дороже лампы накаливания. Однако если цена вопроса вас не пугает, выбирайте качественные лампы с соответствующей схемой питания и устанавливайте их согласно инструкции.

Применять лампы иного принципа питания не безопасно для проводки автомобиля и работать они будут некорректно, либо не будут вовсе.

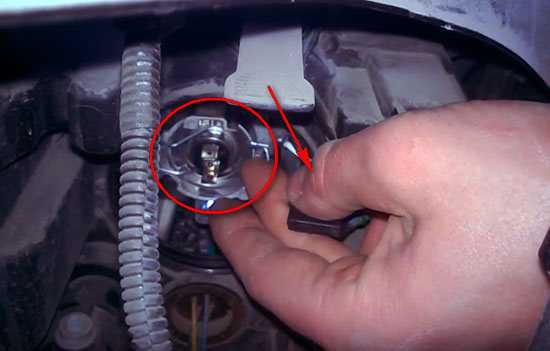

Новая лампа вставляется плотно до упора.

Особенность распиновки SRSK применяемой на автомобилях Лада в том, что «плюс» и «минус» питания расположены отдельно друг от друга на каждой из сторон и если лампа не биполярная, то работать она будет только при установке ее определенной стороной. Советуем вам включить габаритный огонь, чтобы точно не ошибиться при установке новой лампы, при корректной установке она сразу же заработает.

С водительской стороны замена лампы осложнена наличием корпуса воздушного фильтра перед цоколем лампы, однако это не сильно затруднит этот процесс.

Тянем вверх резиновые грибочки крепления корпуса фильтра к корпусу и отводим его в сторону, обеспечивая доступ к цоколю лампы. Сам процесс замены аналогичен лампе с другой стороны.

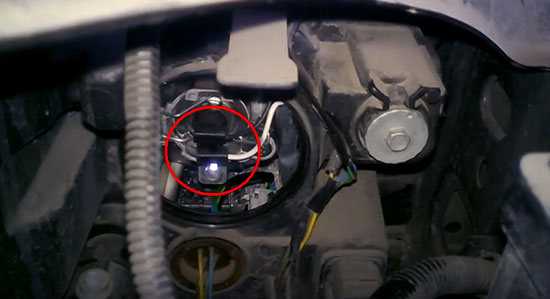

Но особенно заметно качественное улучшение освещения при работе в режиме габаритов. Светодиодные лампы эффективнее в данном режиме работы более чем на 300%. Трудно переоценить вклад в безопасность при нахождении автомобиля на дороге с четко обозначающим его габаритном огнем.

Нагрузка на питающую бортовую сеть при этом значительно снизилась. Если штатная лампа накаливания потребляет в режиме дневного ходового одна 21 Ватт мощности, то большая по яркости светодиодная лампа потребляет лишь 7 Ватт, что всего на 2 Ватта больше потребления ламп накаливания в режиме габаритного огня.

(2 оценок)Загрузка…

Конструкция задних фонарей

Устройство фонаря включает в себя следующие световые элементы:

задние габаритные огни;
стоп-сигналы;
поворотники;
сигнал заднего хода;
противотуманный фонарь.

Задний фонарь

Автомобильные транспортные средства комплектуются приборами иллюминации, которые монтируются с правой и левой стороны. Для них предусмотрены специальные цвета — белый, красный и желтый.

Габаритные огни оборудуются в транспортном средстве в количестве двух штук и имеют красный цвет. Они включаются с помощью специального рычага на приборной панели в салоне авто. Как правило, эти огни совмещаются со стоп-сигналами, которые загораются при нажатии на тормоз.

Поворотники и огни аварийной сигнализации используют одно светосигнальное устройство, желтого цвета. Чтобы включить поворотник в транспортном средстве, нужно переключить рычаг под рулем авто. Запуск аварийных огней включается кнопкой, которая встроена в приборную панель.

Что касается огня заднего хода, то он загорается при переключении селектора передач на заднюю скорость. Задний противотуманный фонарь обычно соединен с передними противотуманками. Он красного цвета. Как правило, их надо применять исключительно в условиях недостаточной видимости.

Внутренний блок фонаря с лампочками

Конструктивно фонари бывают:

С линзой Френеля. В этом типе отсутствуют отражатели, свет попадает на линзу, а она уже и формирует луч.
Рефлекторный. Состоит из отражателя и рассеивателя.
Комбинированный. В нём объединены два предыдущих типа, в виде отражателя и линзы Френеля.

Принцип работы линзы Френеля

Как источник света в задних огнях применяют лампы накаливания или светодиоды. Сегодня все больше используются светодиоды. Ведь они мало потребляют энергии. А их срок эксплуатации доходит до отметки в 100 тыс. часов.

Еще немаловажным достоинством светодиодов считается время их срабатывания. Так, стандартная лампа включается за 200 миллисекунд, а светодиодная за 1 миллисекунду. Это, в свою очередь, повышает шанс быстрее увидеть маневры транспортного средства и своевременно реагировать на дорожную обстановку.

Виды ламп для задних фонарей

Для их работы необходим свой блок управления, который может устанавливаться в сам фонарь или отдельно от него.

Задние огни обычно монтируются отражателями свободной формы, иногда применяют параболические отражатели. Источник света находится прямо в фокусе отражателя. Это еще называется прямым отражателем.

Отражатели задних фонарей

Если используются светодиодные лампы, то у каждой из них есть своя определенная область отражателя. Сегодня широко стали применять иллюминацию со скрытым источником света. Это достигается за счет использования светодиодов, которые имеют косвенный отражатель. Светят они со стороны, но свет идет под прямым углом.

Также появилась технология устройства со сдвоенным отражателем. В ней присутствуют одновременно два отражателя, которые используют единый источник света. Один из них ловит боковые пучки света и формирует фоновую иллюминацию. Второй — образует интенсивный пучок света.

Неисправности приборной панели Лады Веста

Если щиток приборов неисправен, это сразу заметно, о неполадках могут говорить следующие признаки:

Нарушен контакт щитка приборов с бортовой электросетью. Причина может быть в обрыве проводки или повреждении разъемов или контактов.
Неисправность датчиков. На приборной панели отображается некорректная информация, если вышел из строя датчик положения коленчатого вала, датчик скорости, уровня топлива.
Повреждения механического характера, например, воздействие постоянных вибраций или сильный удар при ДТП.
Неисправности, связанные с электронной микросхемой.
Перегоревшие лампочки индикаторов – в этом случае пропадает подсветка.

Эти неисправности очевидны, но бывают и такие, разобраться в причинах которых непросто.

Стрелочные указатели не работают

Если стрелки на приборах не работают, это может свидетельствовать о выходе из строя отвечающих за эти показания датчиков:

Не работает тахометр. Если стрелка тахометра не двигается, причиной неисправности является сам прибор. При выходе из строя датчика положения коленвала или электронного блока управления запустить двигатель невозможно.
Не работает спидометр. Если прибор исправен, но не указывает скорость, причина в неисправном датчике скорости. На это также будет указывать сигнальная лампа ABS.
Нет показаний температуры антифриза. Неисправен датчик температуры, передаёт на блок управления неверные показания, которые выводятся на панель приборов.
Нет показаний уровня топлива. Неисправен блок с топливным насосом, ЭБУ не получает сигнал.

Снимать панель приборов для проверки работоспособности элементов можно только после тестирования всех датчиков на неисправности.

Перегоревшие сигнальные лампы

Зачастую причина отсутствия показаний того или иного индикатора заключается в перегоревших лампах подсветки. Для проверки их работоспособности существует специальный тест. При повороте ключа зажигания ЭБУ должен запустить все приборы и зажечь все контрольные лампы в тестовом режиме. В это время следует убедиться в исправности красных ламп (сигнализируют о важнейших неполадках в работе систем):

сигнальный индикатор ручного тормоза и исправности тормозной системы;
индикатор выхода из строя усилителя рулевого механизма;
отсутствие заряда аккумулятора;
индикатор низкого давления масла;
индикатор неполадок систем безопасности.

Игнорирование выхода из стоя перечисленных датчиков приводит к серьезным последствиям, вплоть до отказа двигателя и некоторых жизненно важных для автомобиля систем.

Как поменять лампочки на «Весте»

Благодаря следованию мировым стандартам и тесному сотрудничеству с «Рено» и «Ниссан» «АвтоВАЗ» добился того, что замена ламп «Лада Веста» не представляет труда. На 2021 год есть множество инструкций с видео, рассказывающих, как правильно менять лампочки. Плюсом является цена и хорошее качество устанавливаемых на «Весту» элементов.

Замена ламп в фарах

Алгоритм замены лампочек на «Ладе Весте» не отличается от аналогичных инструкций для света, устанавливаемого на автомобилях зарубежного производства.

Замена ламп в фарах. Источник фото: https://www.zr.ru/content/articles/849356-menyaem-lampy-v-blok-fare-lada-vesta/%5D/

Инструкция по замене лампочек в блок-фаре единая, снимаются они одинаково:

Повернув против часовой стрелки серую защитную крышку, снять ее.
Снять электронный разъем.

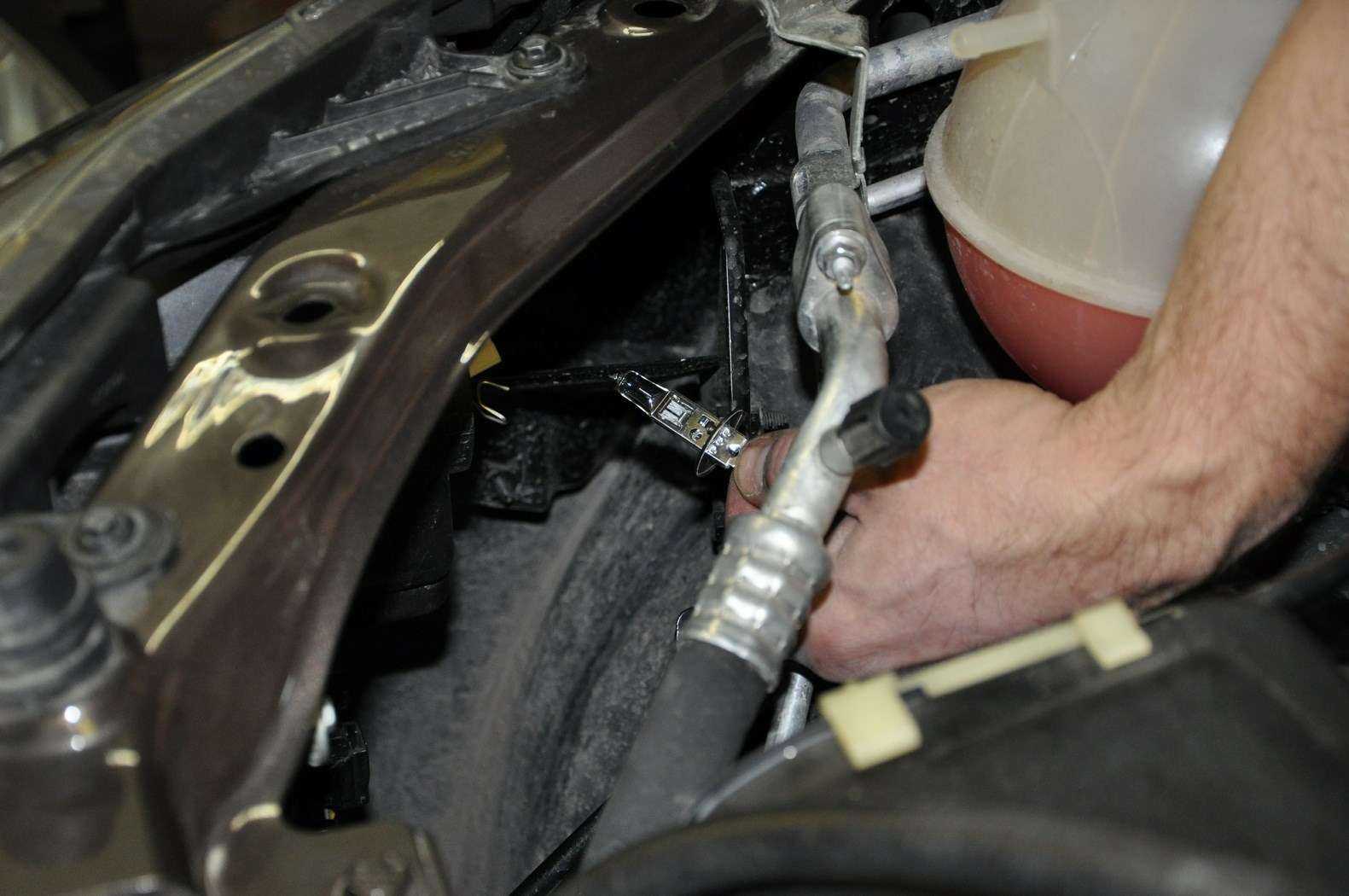

Отщелкнуть крепление и вынуть лампочку.

Колбу нельзя трогать руками. Поскольку лампа галогенная, то жировые пятна приведут к ее перегоранию.

Замена ламп стоп-сигналов

Лампочки стопа и габариты на «Весте» расположены в разных местах и меняются иначе. Для замены габаритного света необходимо отогнуть обивку на заднем крыле, достать патрон из фонаря и вывернуть лампочку. Лампочки стоп-сигнала, расположенные в фонаре, меняются аналогично.

Замена ламп стоп-сигналов. Источник фото: https://www.zr.ru/content/articles/850091-kak-zamenit-lampy-v-zadnix-fonaryax-lada-vesta/

Устанавливаемые на Vesta лампы, которые дублируют свет в фонарях, расположены на крышке багажника. Для их замены требуется аккуратно отогнуть панель обивки, предварительно вынув пистоны при помощи отвертки. Следом вынуть патроны и достать сами лампочки. В конце необходимо закрепить обшивку обратно.

Замена ламп в поворотниках

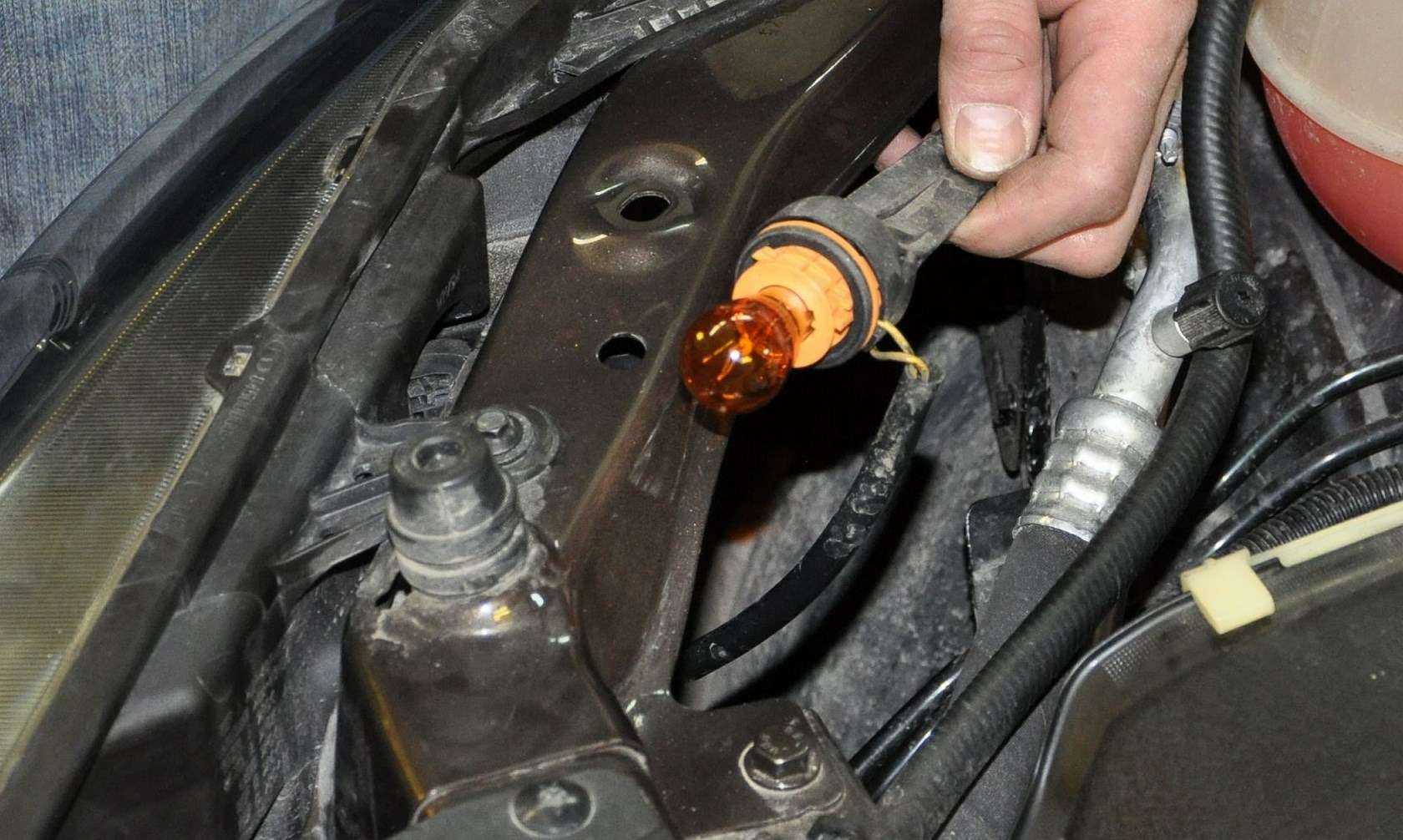

Лампочки передних поворотников в блок-фаре заменить также просто. Для этого следует с обратной стороны фары взяться за специальный выступ и повернуть патрон лампы поворотника против часовой стрелки. Далее вынуть саму лампу. Установка проводится в обратной последовательности.

Зеркальные лампочки в поворотники. Источник фото: https://www.drive2.ru/l/527707033412042892/

Для замены повторителя поворотника в зеркале, необходимо снять со стойки двери накладку, затем отсоединить разъём и вывернуть болт крепления зеркала. Далее, отщелкнуть фиксаторы и открепить светодиодный модуль в сборе. Заменить LED-модуль и провести установку в обратной последовательности

Замена противотуманок

ПТФ лампы на «Веста» часто перегорают. Чтобы их заменить, владельцу не обязательно заезжать в автосервис. Для полного доступа к противотуманкам необходимо снять передние колеса, что вызывает трудности, но если в наличии имеется домкрат и инструменты, то с заменой можно справиться самому. Снятые колёса необходимо уложить под пороги для страховки. После того, как доступ к подкрылку открыт, следует снять защитную крышку и, повернув против часовой стрелки лампочку, вынуть ее. Предварительно нужно отсоединить колодку с проводами.

Есть другой метод замены лампочек ПТФ – через моторный отсек, но он требует навыков и дополнительных инструментов.

Замена габаритных огней

Габариты менять не сложнее, чем другие лампочки. Взявшись за специальный выступ, необходимо провернуть патрон, а затем окончательно его вынуть из блок-фары. Держа патрон в одной руке, другой вынуть лампочку из него. При необходимости заменить прокладку уплотнителя патрона.

Замена ламп салонного освещения

При длительной эксплуатации автомобиля требуется замена лампочек салонного освещения. Для того чтобы поменять элементы в потолочном светильнике, необходимо отсоединить «минусовую» клемму на аккумуляторе. Затем плоской отверткой поддеть пластиковый корпус светильника и снять его с фиксаторов. В конце следует отсоединить электрический разъем от лампочки и вынуть ее

Важно помнить, что плафон неразборный, и при выходе из строя отдельного элемента придется менять светильник в сборе

Установка

Разборка

Процесс создания подсветки зоны посадки задних пассажиров Лада Веста и Икс Рей начинается с демонтажа задних дверных панелей. В целом ничего сложного в данном процессе нет. Необходимо лишь работать аккуратно.

Сперва требуется снять ручку стеклоподъемника. Для этого нужна пластиковая лопатка из специального набора для разборки дверей. Впрочем, если ее нет, можно воспользоваться тонкой отверткой иди ножом, но предварительно инструмент необходимо обмотать тканью, чтобы не повредить пластик.

Пластиковый инструмент для работы

Лопаткой нужно поддеть ручку с обратной стороны, что позволит вывести из зацепления фиксатор и вынуть его. Останется только снять саму ручку. Для Весты и Икс Рея алгоритм работы одинаков.

Процесс снятия ручки продемонстрирован на видео

Далее этой же лопаткой снимается облицовочная накладка на дверной ручке, за которой скрываются 2 болта крепления. Их необходимо выкрутить головкой на 10.

Остается только вывинтить саморез в самом низу двери, после чего отщелкнуть саму дверную карту, что держится на пистонах. Согласно опыту владельцев, порой клипсы ломаются, потому стоит быть готовым к покупке новых.

Крепление обивки двери Икс Рея немного иное. После снятия ручки, требуется выкрутить 3 винта, которыми накладка фиксируется к металлу. Один болт располагается в ручке, второй в центральной части, а третий с торца. Когда они выкручены, остается только отщелкнуть карту с пистонами.

Расположение болтов на Икс Рее

На этом процесс демонтажа в ходе создания подсветки зоны посадки задних пассажиров Лада Веста и Икс Рей завершен.

Посадочные места

Их нужно вырезать в нижнем торце каждой дверной карты под форму плафона, чтобы можно было надежно его закрепить. Если куплены плафоны от Приоры, размеры посадочного места будут 25/61 мм.

Лучше воспользоваться бормашиной

Для работы рекомендуется использовать бормашину, но при ее отсутствии подойдет и канцелярский нож, хотя работать ним не так удобно, да и времени процесс займет куда больше.

Плафоны

В процессе создания подсветки зоны посадки задних пассажиров Лада Веста и Икс Рей, владельцы авто сталкиваются с отсутствием штекеров на плафонах. В случае если дверную карту в будущем придется снимать, что весьма вероятно, необходимо иметь возможность быстро отключить подсветку.

К плафонам рекомендуется припаять штекеры

Для этого отдельно покупаются разъемы и припаиваются к плафону, после чего места пайки рекомендуется залить термоклеем – это повысит прочность и гарантирует качественную изоляцию.

10

LADA VESTA. ФОНАРИ ЗАДНИЕ — СНЯТИЕ / УСТАНОВКА И ЗАМЕНА ЛАМП

10.1

LADA VESTA. Фонарь задний наружный (на заднем крыле)

Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10).

Открыть крышку багажника.

Открыть окно в обивке 1, рисунок 10-1, багажника в месте крепления фонаря заднего.

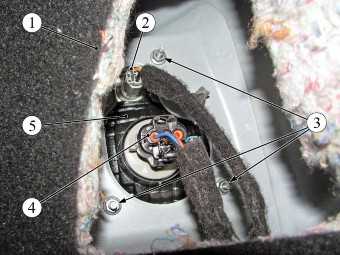

Рисунок 10-1 — Крепление фонаря заднего наружного (вид со стороны багажника):

1 — обивка багажника;

2 — колодка жгута проводов заднего к лампе указателя поворота;

3 — гайка крепления фонаря заднего наружного;

4 — колодка жгута проводов заднего к лампе сигнала торможения / габаритного огня;

5 — фонарь задний наружный

Отсоединить колодки 2 и 4 жгута проводов заднего от фонаря заднего наружного.

Отвернуть три гайки 3 крепления фонаря заднего наружного к кузову автомобиля (головка сменная 8, ключ трещоточный, удлинитель).

Осторожно, преодолевая сопротивление бокового фиксатора, снять фонарь 1, рисунок 10-2, задний наружный в сборе с фиксатором

Рисунок 10-2 — Фонари задние:

1 — фонарь задний наружный;

2 — фонарь задний внутренний

Установка

Установку фонаря заднего наружного выполнить в порядке обратном снятию. При установке обеспечить:

— вхождение фиксатора 2, рисунок 10-3, в отверстие на заднем крыле;

— уплотнение фонаря по сопряжению с кузовом.

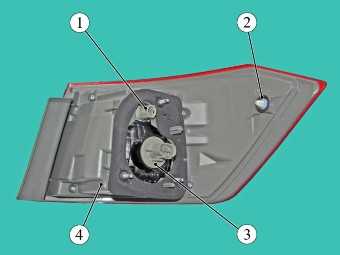

Рисунок 10-3 — Расположение ламп и фиксатора на фонаре заднем боковом:

1 — патрон лампы указателя поворота;

2 — фиксатор;

3 — патрон лампы сигнала торможения / габаритного огня;

4 — фонарь задний наружный

Крутящий момент затяжки гаек 2…3 Н м (0,2…0,3 кгс.м) (головка сменная 8, удлинитель, ключ моментный).

Замена ламп

Для замены лампы указателя поворота на наружном фонаре 1, рисунок 10-2, расположенном на крыле автомобиля, необходимо:

— открыть окно в обивке багажника, обеспечив доступ к патрону лампы указателя поворота;

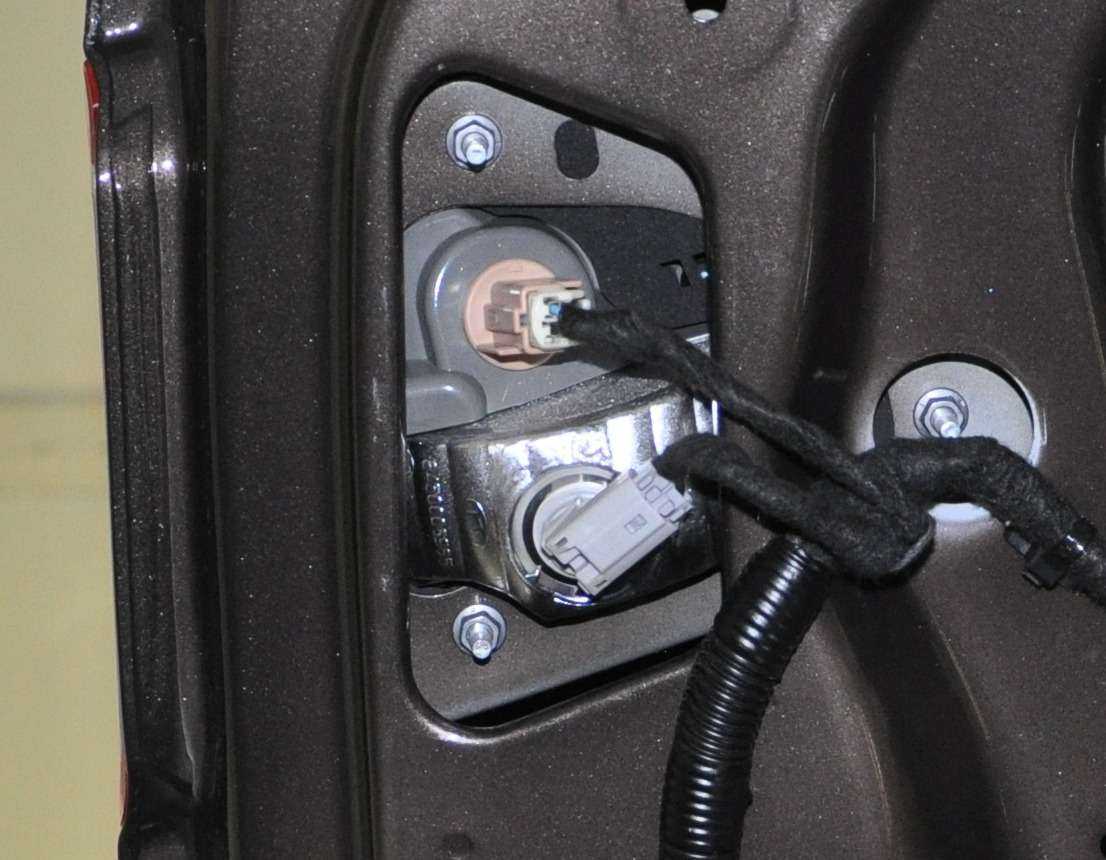

— повернуть патрон 1, рисунок 10-3, против часовой стрелки и извлечь его из посадочного места в сборе с лампой;

— извлечь лампу из патрона, потянув ее на себя.

Для замены лампы сигнала торможения /габаритного огня на наружном фонаре, расположенном на крыле автомобиля, необходимо:

— открыть окно в обивке багажника, обеспечив доступ к патрону лампы сигнала торможения / габаритного огня;

— повернуть патрон 3 против часовой стрелки и извлечь его из посадочного места в сборе с лампой;

— извлечь лампу из патрона, повернув ее против часовой стрелки.

Установку новых ламп в фонари задние наружные проводить в порядке обратном снятию. Тип устанавливаемой лампы должен соответствовать таблице 2.

Видео по теме «LADA VESTA. ФОНАРИ ЗАДНИЕ — СНЯТИЕ / УСТАНОВКА И ЗАМЕНА ЛАМП»

Lada XRAY: замена всех ламп

Замена ДХО штатных ламп лада веста на светодиоды.

Меняем лампу в заднем фонаре, установленном на штифтах
