Замена наконечников рулевых тяг на калине

Замена наконечников рулевой тяги Лада Калина фото, видео, цены

Замена наконечников рулевой тяги на Ладе Калине проводится достаточно легко. Для этого не потребуется специального инструментария или приспособлений. Как показывает практика, ресурс этих деталей составляет от 30 до 50 тыс. км.

Видео по замене рулевых наконечников на ПП (передний привод) автомобилях ВАЗ:

Видео материалы расскажут, как заменить рулевые наконечники на Калине, дадут рекомендации и советы по процессу

Процесс замены рулевых наконечников

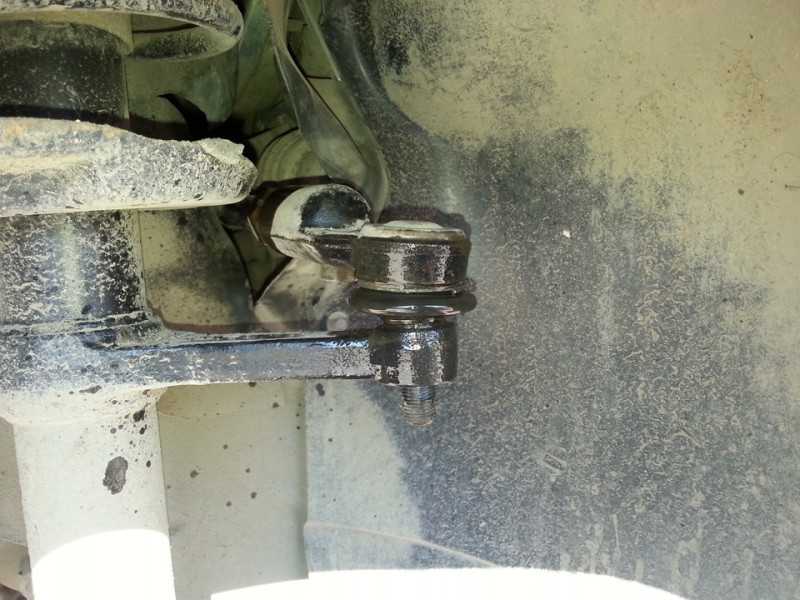

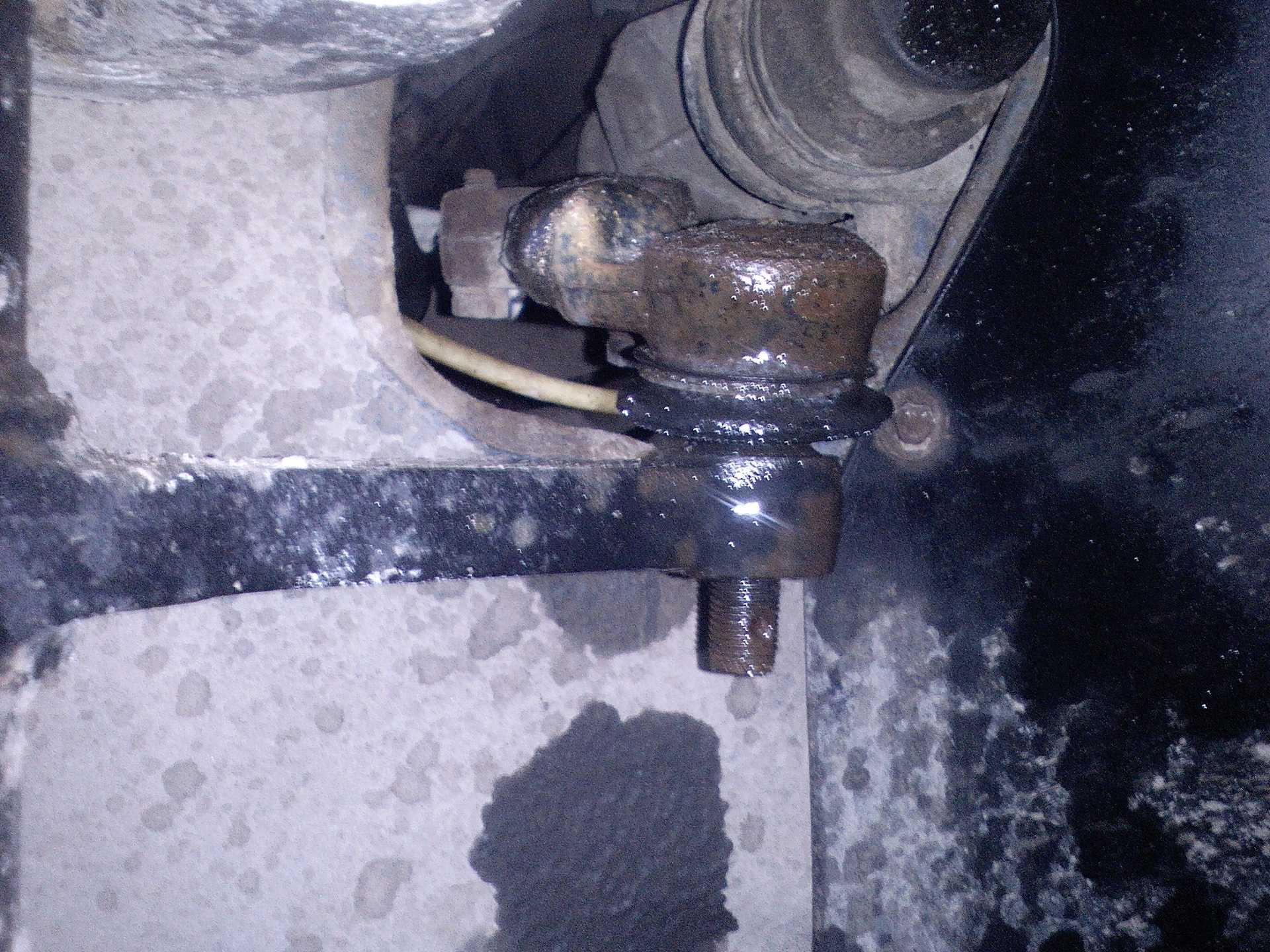

Изношенный рулевой наконечник

Прежде чем приступить к замене рассмотрим основные причины выхода со строя наконечников рулевой тяги на Ладе Калине:

Износ. Самая распространенная причина, которая влияет на периодичность замены.
Стиль и манера вождения, также влияют на процесс износа и выхода со строя. Чем меньше автомобиль попадает в ямы и получает интенсивные удары, тем дольше прослужат элементы.
Своевременное ТО. Наполненность смазкой пыльников влияет на долговечность элементов.

Это основные причины, по которым наконечники рулевых тяг могут выйти со строя. Теперь, можно перейти непосредственно к процессу замены:

Набор необходимого инструментария для замены наконечника

Поднимаем автомобиль на домкрат.
Ставим на домкрат и снимаем колесо
Поворачиваем руль в противоположную сторону от места, где будем производить замену.
При помощи ключа на 17, откручиваем гайку крепления наконечника к тяге.
Откручиваем крепление наконечника к рулевой тяге
Вытягиваем шплинт с гайки крепления наконечника к стойке.

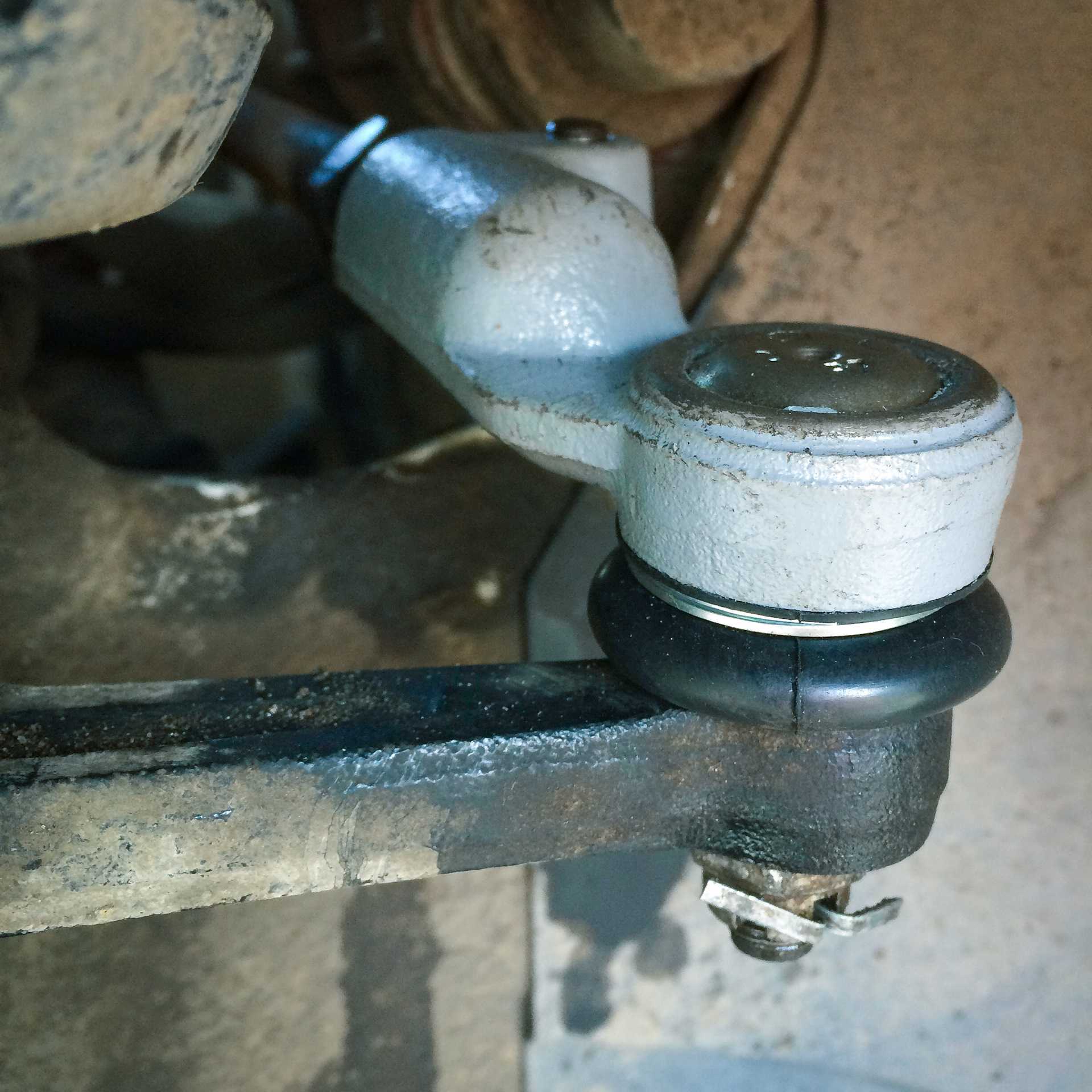

Вынимаем шплинт с крепления рулевого наконечника
Откручиваем гайку.

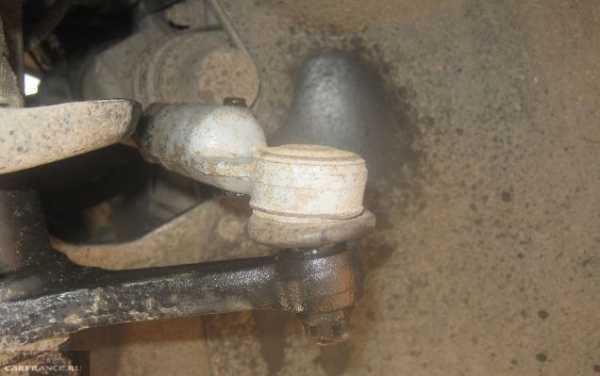

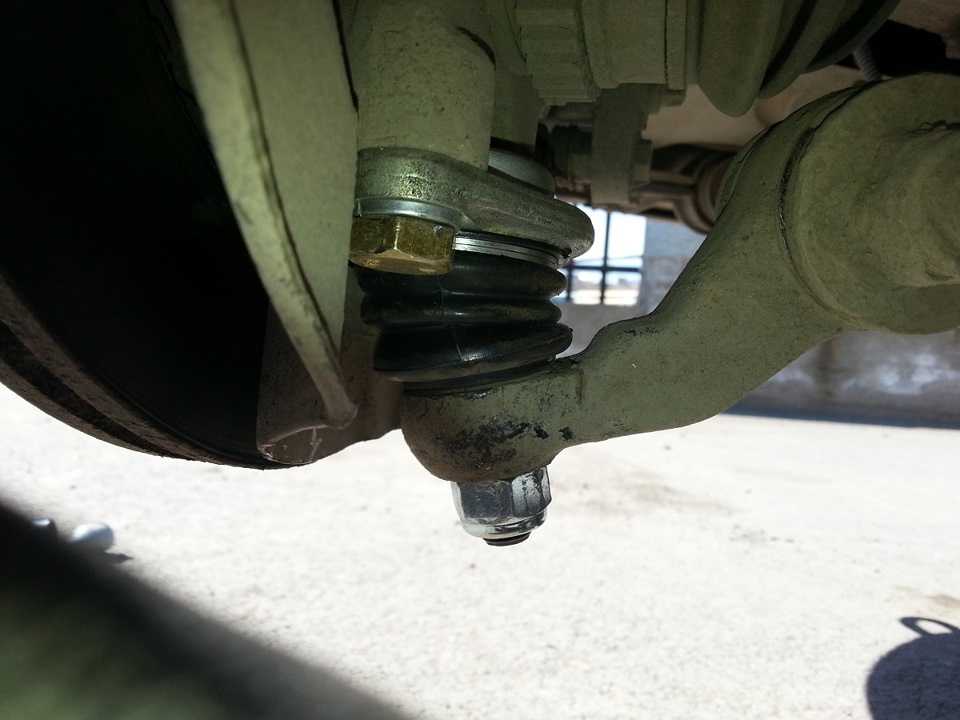

Демонтируем гайку крепления наконечника к стойке
При помощи монтировки, поддеваем тягу и усилием нажимаем, чтобы наконечник вышел со стройки.

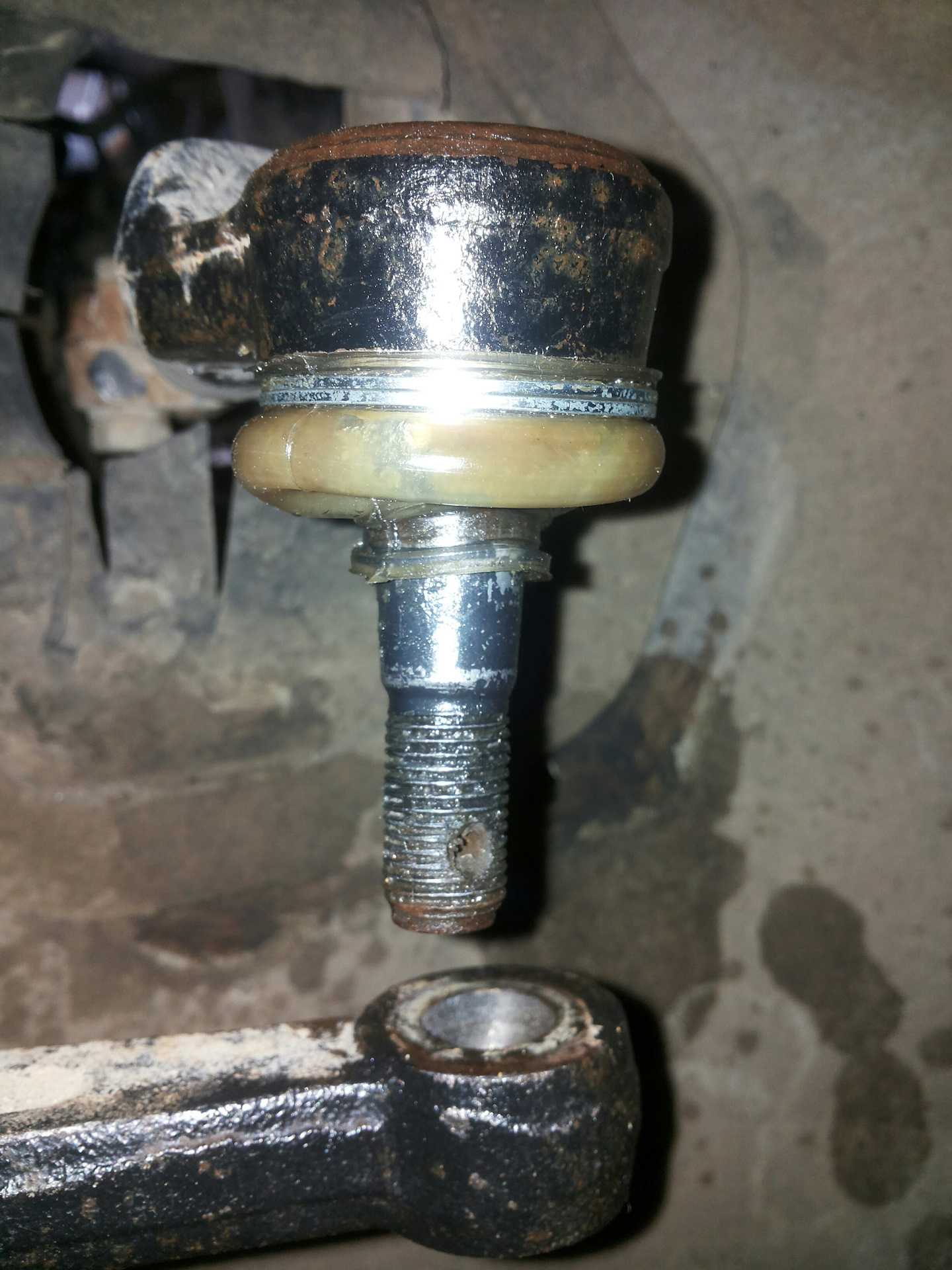

Ломиком приподымаем тягу, а молотком постукиваем, чтобы ее освободить
По часовой стрелке откручиваем наконечник.
За часовой стрелкой, как показано на фото, выкручиваем наконечник с крепления
Сборку проводим в обратном порядке.

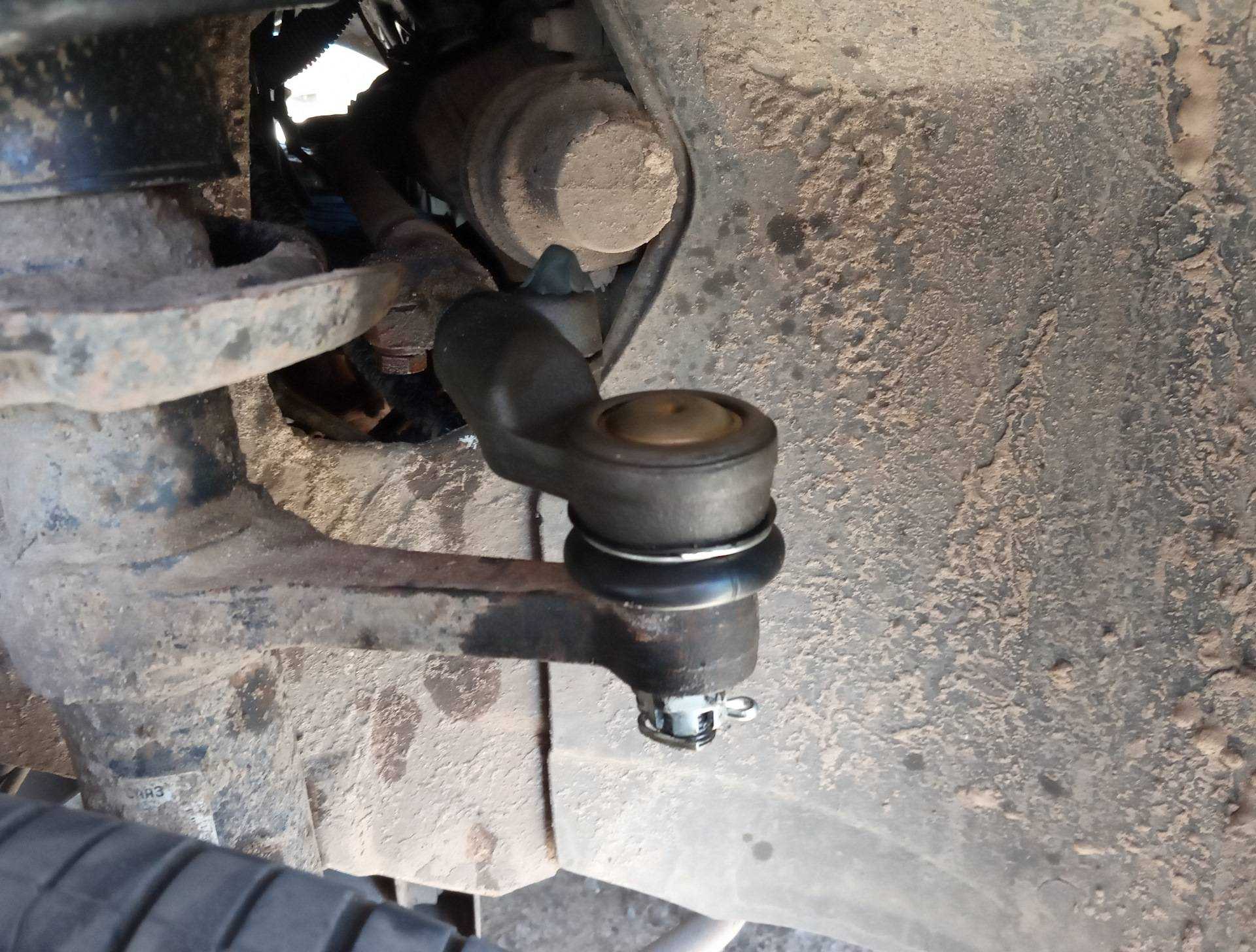

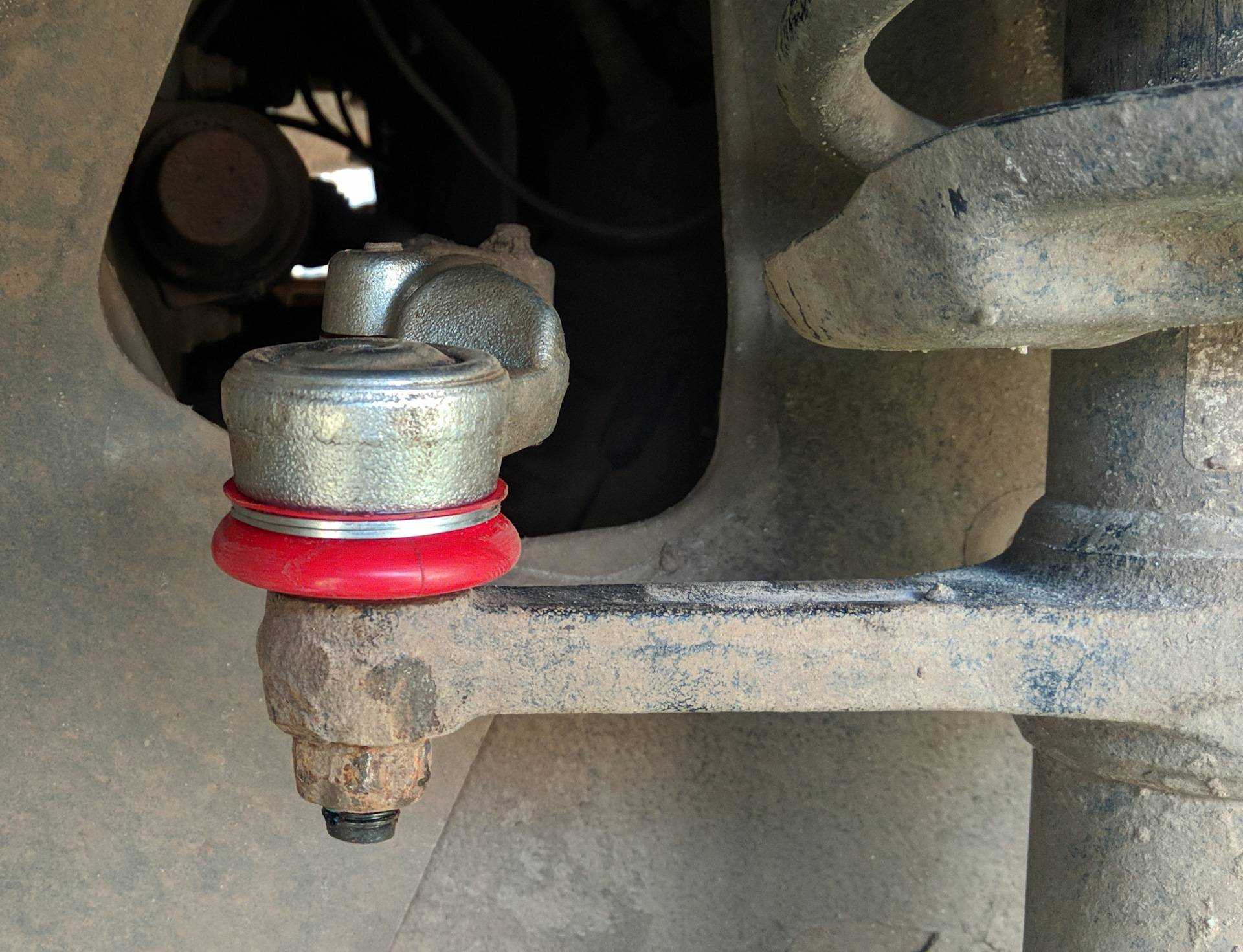

Установленный новый рулевой наконечник

Итак, наконечник заменен, в обратной стороны автомобиля проводим те же операции. После замены элементов необходимо, в обязательном порядке провести развал-схождение.

Выбор запасных частей

Перед тем, как выбрать наконечник рулевой тяги Калины необходимо узнать каталожный номер. Для этого обратимся к справочному каталогу, который предоставляет завод изготовитель. Итак, рассмотрим, какие же рекомендуются устанавливать детали на Ладу Калину.

Оригинальные рулевые наконечники на Калину (артикул)

Оригинальный артикул наконечника рулевой тяги — 11180-3414057-00. Средняя стоимость составляет 800 рублей. Оригинальная деталь производства АвтоВАЗ, которая становится вместо изношенной и не требует переделки креплений.

Оригинальный рулевой наконечник производства АвтоВАЗ

Аналоги

Кроме оригинальной детали, также могут быть установленные аналоги, которые имеют соответствующие сертификаты качества, а также как показывает опыт рекомендуют большинство автовладельцев.

Рулевой наконечник производства «Фенокс»

Fenox	SP31130C3	600
Lemforder	35041 02	600
Pilenga	TS-P 1157	600

Упаковка рулевых наконечников Трек

Рулевой наконечник Трек вблизи

Лада Калина Хэтчбек › Бортжурнал › Замена шаровых опор и наконечников рулевой тяги

А я продолжаю для меня плановые (для сервисной книжки не очень) обновления узлов.В этот раз решено заменить шаровые и рулевые наконечники, т.к. стали значительно передаваться удары в руль при езде, даже по небольшим неровностям.Погода последние дни радует, и решено заняться в течение дня в рабочее время заменой данных деталей на улице без ямы.

Был куплен БЕЛМАГ-овский комплект шаровые+рулевые с крепежом (шаровые 2110, рулевые 2190). Как выяснилось позже рулевые не подошли, но об этом ниже.

Шаровые опорыПосмотрев описание процесса замены шаровых без ямы, я пошел немножко другим, более простым путем, использовав дополнительный домкрат.

1. Откручиваем все крепления шаровых (в моем случае шаровые были затянуты на 2 Евро болта (TORX) к ступице, понадобилась головка E12.2. Откручиваем стойку-стабилизатора (в народе яйца).

3. Отгибаем рычаг с шаровой вниз.4. Выбиваем шаровую из рычага (я использовал стандартный съемник). При его отсутствии можно использовать лом, но есть вероятность повредить пыльник шруса, если лом соскочит.5. Вставляем новую шаровую и прикручиваем ее к ступице и рычагу.

6. Поднимаем рычаг домкратом упершись в шаровую(сжимаем пружину стойки), для того чтоб прикрутить стойку-стабилизатора (яйца).

Наконечники рулевой тягиОсобых трудностей при замене не было, разве что закисшая в ржавчине резьба на правом наконечнике.

Так что в любом случае рекомендую использовать проникающую смазку (WD-40 или аналог).

1. Выворачиваем руль в противоположную сторону замены рулевого наконечника.2. Удаляем шпильку и откручиваем гайку крепления наконечника к стойке.3. Ослабляем болт фиксации наконечника.4. Обильно заливаем резьбу проникающей смазкой.

5. Выдавливаем наконечник из стойки съемником (при отсутствии просто выбиваем).6. Откручиваем наконечник по часовой стрелке. Возможно вместе с наконечником начнет откручиваться регулировочная втулка. Фиксируем ее ключом.

7. Обязательно считаем количество витков, что бы при обратной сборке развал-схождение вернулись на прежний уровень.8. Собираем в обратной последовательности.

9. Скорее всего потребуется повторно произвести развал-схождение, хоть и собиралось все в обратной последовательности с таким же количеством витков.

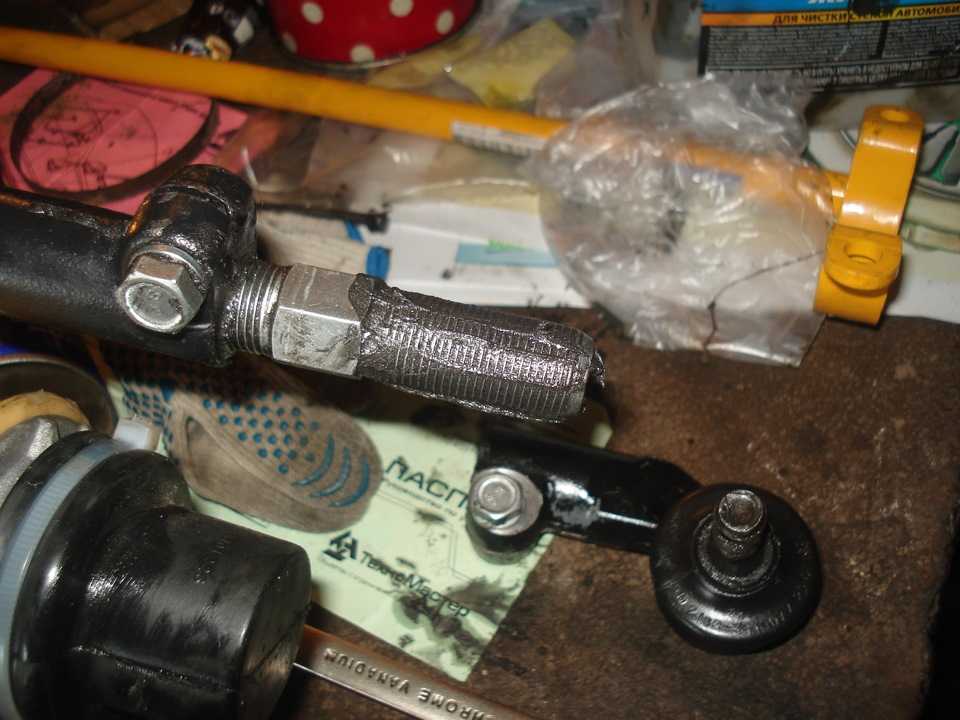

А теперь еще один важный момент!На калинах до 2012 г.в. устанавливались свои наконечники, с «большой» резьбой.С чем я и столкнулся после разборки.

Хотя надпись на коробке и гласила, о применимости купленных наконечников на калину (а точнее на калину начиная с октября 2011 г.в.), продавец меня уверил, что это от гранты 100% подойдут для калины любого года. Может как нибудь заеду к нему, пока 14 дней не прошло с момента покупки, выскажу свое недовольство

Пришлось скататься до ближайшего магазина «Лада-деталь» и взять то что было.А был только ВИС в фирменной коробочке «Лада-Имидж»

Подведем итоги

При пробеге почти в 60 000км. в режиме, не очень сберегающим подвеску при езде вне асфальта, шаровые были еще в нормальном состояние.А вот в левом рулевом наконечнике имелся люфт и потеря смазки — что и являлось, скорее всего стуком в руле. После замены стук прошел.Какого либо эффекта, жесткости, остроты руля и собранности подвести, как описывают некоторые свои ощущения после замены, я не увидел. Возможно одного вечера мало для оценки результата. Зато больше нет стука в руль при езде по гравийно-земляным дорогам.
