Фаркоп на рено дастер

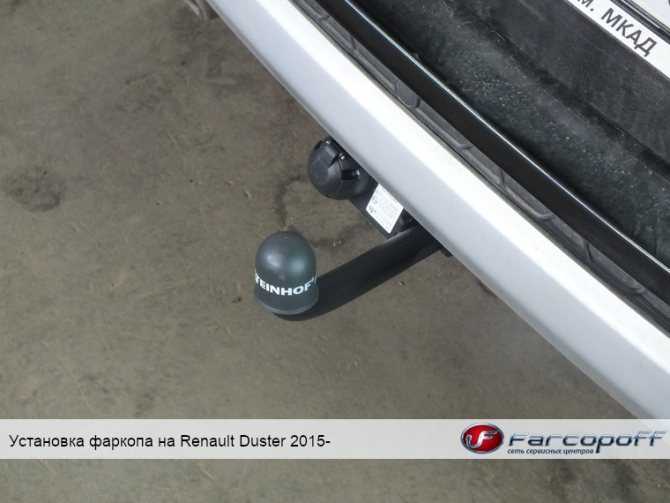

Установка фаркопа на Дастер

Перед монтажом рекомендуется обязательно приобрести блок согласования. Это комплект электрики фаркопа для Дастера, который обеспечивает питание фонарей прицепа. Блок согласования представляет собой набор реле, которые снижают нагрузку на проводку фонарей и препятствуют возникновению электронных ошибок.

Процесс монтажа делится на несколько этапов:

1. Разборка багажника.
2. Подключение проводки.
3. Установка самого фаркопа.

Рассмотрим каждый этап в отдельности.

Разборка багажного отделения Renault Duster

Для удобства монтажа фаркопа на второй Дастер рекомендуется машину поставить на смотровую яму или подъемник. Далее выполняется следующий порядок действий:

1. Откройте багажник, вытащите оттуда коврик, полку и жесткое основание пола. Вытащите также и пенопластовые шумоизоляторы. На полу багажника должен остаться лишь металл. ЗАпасное колесо вытаскивать не нужно. Для моделей с передним приводом ослабьте болт крепления запасного колеса под машиной. Сложите задний ряд сидений.
2. Открутите пластиковую облицовку стакана слева. Для этого открутите два Torex T20 и отведите изделие в сторону.Отстегните также электрический разъем от подсветки багажного отделения.
3. Снимите клипсу мягкой облицовки стакана, а также открутите проушину для крепления грузов. Отведите облицовку в сторону.
4. Справа необходимо лишь снять крышку, закрывающую домкрат и доступ к фонарю.

Процесс в фото выглядит следующим образом:

Следующий этап — подключение проводки в багажном отсеке.

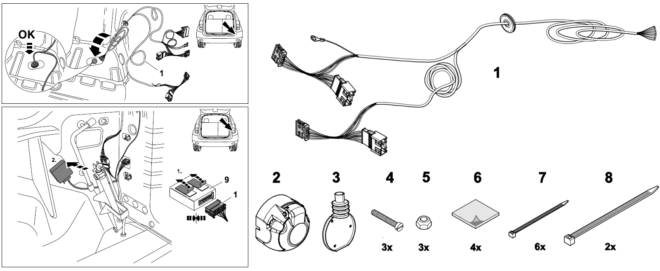

Подключение электрики фаркопа в Рено Дастер 2

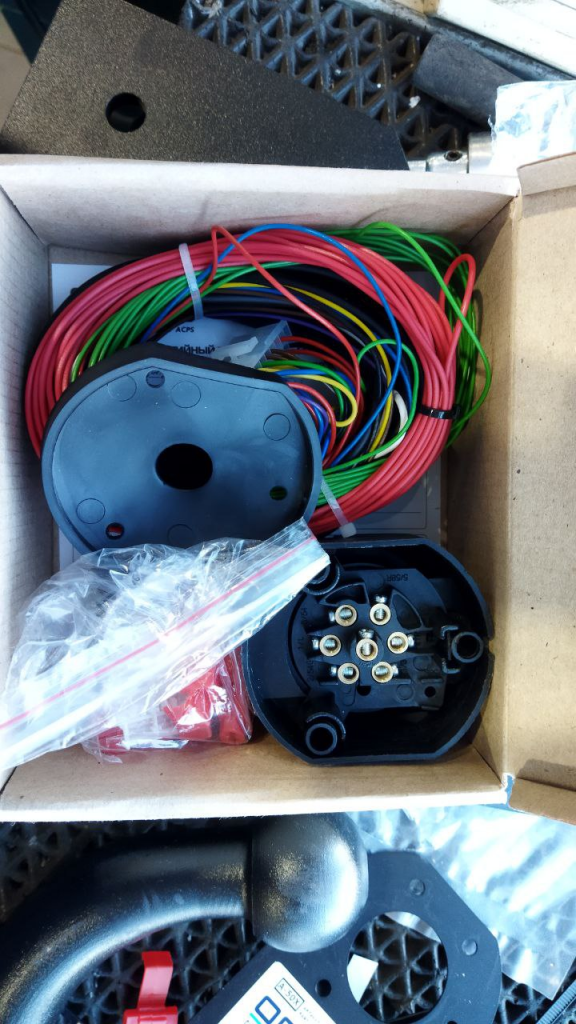

В базовый комплект тягово-сцепных устройств не входит пакет электрооборудования. Его нужно приобретать отдельно.

Электрооборудование подбирается с учетом года выпуска автомобиля:

• авто с 2015 г.в. — штатная электрика или электропакет с блоком согласования;
• авто с 2012 по 2015 г.в. — универсальная электрика;
• авто с 2021 г.в. — штатная электрика или электропакет с блоком согласования.

Корпус розетки крепиться в специальный кронштейн на фаркопе. Он должен быть герметичным. Контакты розетки плотно утоплены в гнездах. Обязательно проверить состояние всех резьбовых соединений на данном комплекте.

Для Рено Дастер применяются чаще всего cемиконтактные (7 pin) разъемы европейского типа (РФ).

Подключение блока согласования делится на три составляющие:

1. Левый фонарь;
2. Правый фонарь;
3. Питание;

Провода на левый фонарь находятся сразу за ним. Для этого необходимо взяться за черный не толстый жгут и потянуть так, чтобы резинка, уплотняющая место установки фонаря и кузов слегка вылезла:

• розовый с белой полосой — левый указатель поворота;
• голубой с белой полосой — габарит;
• серый толстый — стоп-сигнал;

Подключаем проводку блока согласования соответствующим образом:

Если не знаете, где какой провод, откройте инструкцию к блоку согласования. В ней есть соответствующая схема.

На правом фонаре нужен только зеленый провод с белой полосой — это правый указатель поворота. Если понадобится габарит, то он голубой с белой полосой, как и на левом фонаре.

Питание располагается в следующем месте — над стаканом располагается разъем, в жгуте которого есть красный провод для подключения проводки фаркопа — это плюс. Соединяем толстый красный провод блока согласования с ним:

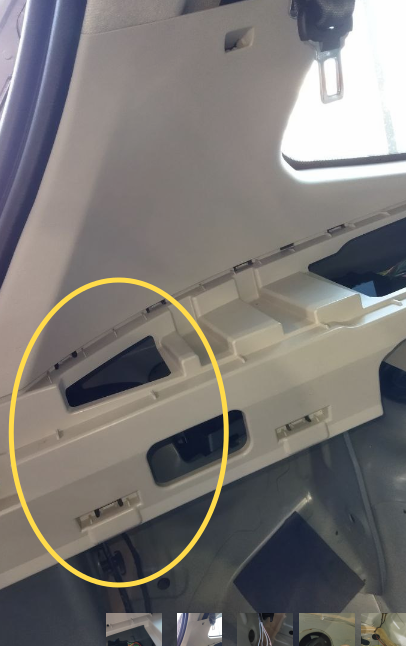

Минусовой провод можно подключить в этом месте под бежевой облицовкой:

Теперь нужно вывести жгут с проводами розетки под машину. Со стороны левого фонаря есть пластиковая заглушка. Просверлите ее сверлом на 10 мм и вставьте туда жгут. Так он окажется под машиной:

Останется только аккуратно смотать провода и приклеить блок согласования на кузов:

Монтаж фаркопа на Рено Дастер II

Пока машина все еще на земле, а вы не в яме, необходимо вставить в кузов болта, которые будут держать крепления для ТСУ. Для этого найдите заглушки со стороны багажника и снимите их.

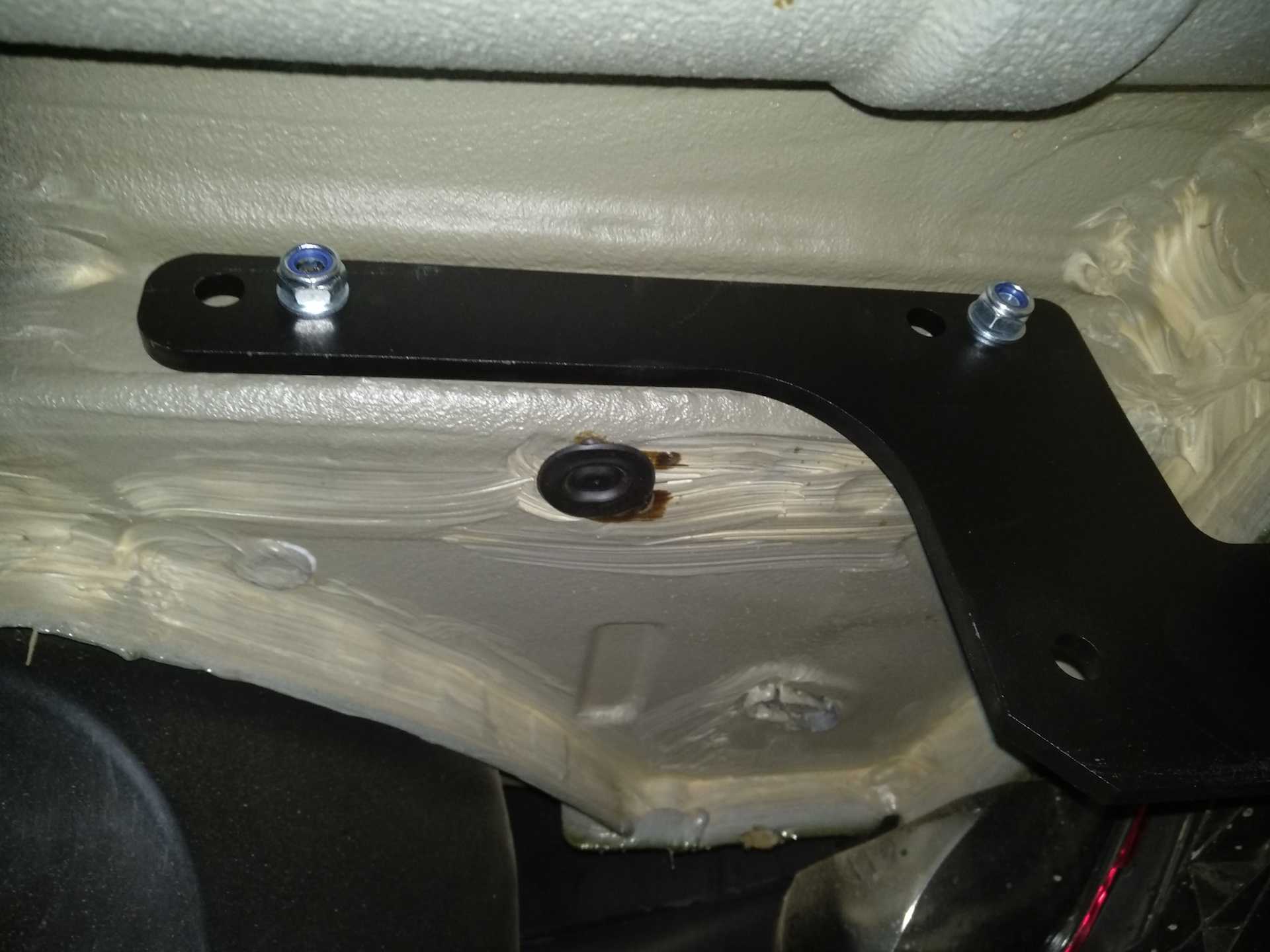

Берем эти кронштейны:

Типичные ошибки

• Забыли о циатиме и литоле;
• Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
• Балку не тянули назад;
• Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

Фаркоп – это…

Задача фаркопа – надёжно связать вашу машину с прицепом или другой машиной, в зависимости от обстоятельств. Но при этом автомобиль должен сохранять достаточную манёвренность. Именно поэтому фаркоп имеет округлую форму – она позволяет закреплённой тележке поворачиваться.

Прицепные устройства бывают нескольких типов:

• разные по ширине (европейского и американского стандарта);
• стационарные и съёмные;
• фланцевые;
• малые, средние, большие (делятся по нагрузочным параметрам, предназначены для прицепов разной грузоподъёмности);
• фаркопы с условно-разъёмным креплением.

Что касается стационарных и съёмных тягово-сцепных приспособлений, то среди них тоже есть разновидности. Так как фаркоп для легкового автомобиля – вещь далеко не обязательная (мало кто возит какой-либо груз, помимо того, что помещается в багажнике), то и крепить его можно как насовсем, так и временно. Прицепной крюк стационарного крепления обычно прикручивается или приваривается к элементам рамы или кузова машины, и после этого его уже не получится снять. Но в последнее время в продаже появилось много быстросъёмных устройств для буксировки прицепов, по своей надёжности не уступающих стационарным. Каким же может быть фаркоп двадцать первого века? Взгляните на это фото.

Прицепные устройства разных типов

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

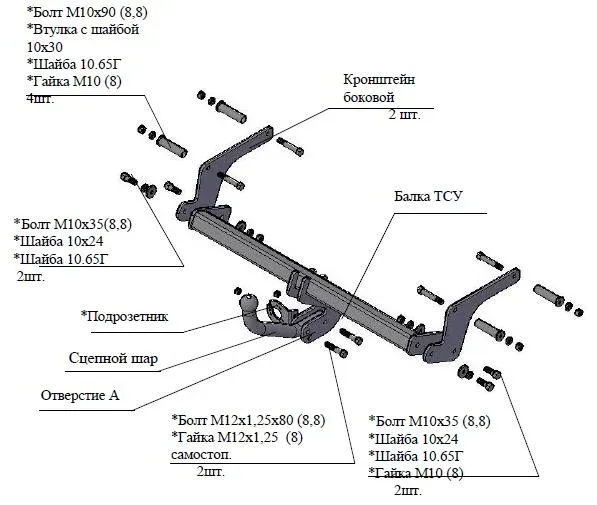

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Виды

Существует несколько  разновидностей:

• Съёмные
• Несъёмные
• Условно-съёмные

Помимо видов их можно разделить на категории:

• Тип А — его используют для грузов до 1.5 тонны, он легко снимется и устанавливается, и относится к условно съёмным
• Тип В – он устанавливается благодаря полуавтоматической гайки, и его можно легко снять, используется для перевозки грузов до 1.5 тонны
• Тип С – он бывает как вертикальный так и горизонтальный, его можно быстро снять, перевозить грузы можно от 1.5 тонн
• Тип F-  является кованым изделием и крепится при помощи пары болтов, перевозить можно груз от 2 тонн
• Тип G- прикрепляется при помощи 4 болтов, и является кованным, перевозить можно грузы от 2 тонн
• Тип Н- изготавливается при помощи сварки, и предназначен для перевозки грузов до 1.5 тонны

У каждого вида есть свои преимущества и недостатки, например съёмный вид,   стоит дороже, но благодаря тому, что его можно легко снять, он пользуется большей популярностью. Но если внешний вид для автовладельца остается на втором плане, то используется несъёмный.

Требования ГИБДД к фаркопам

С 1 июля 2021 года вступили в силу новые требования к регистрации внесенных изменений (тюнинга) в конструкцию автомобилей. Нововведения сводят на нет сомнительную выгоду от использования самодельных прицепных устройств. В отношении фаркопов они касаются только несертифицированных тягово-сцепных устройств. Наличие такого ТСУ на Рено Дастер повлечет административное наказание. Чтобы избежать этого, водителю необходимо будет пройти процедуру сертифицирования в аккредитованной лаборатории (платно), либо, как вариант, демонтировать конструкцию с корпуса машины.

Штраф за нарушения при установлении фаркопа

КоАП РФ (ст. 12.5) предусматривает следующие виды нарушений:

1. Установлено незарегистрированное устройство;
2. Неработающее сцепное устройство.

Конструкция ТСУ при движении должна находиться в сложенном виде. Наконечник изделия не должен сильно выступать за габариты бампера.

Сотрудник ГИБДД в случае выявления одного из вариантов нарушений имеет право выписать штраф в размере 500 рублей. Неисполнение предписания на устранение нарушения повлечет аннулирование регистрации автомобиля.

Чтобы сократить время на разбирательства с инспектором ГИБДД рекомендуется возить в бардачке Руководство по эксплуатации автомашины, документы на прицепное устройство. В полисе ОСАГО должна стоять отметка о разрешенной эксплуатации автомобиля с прицепом.

Регистрация фаркопа

Заводом-изготовителем предполагается перевозка прицепа автомобилем Рено Дастер, поэтому автолюбитель может устанавливать дополнительное оборудование без регистрации.

Табличка с паспортными данными автомобиля располагается на правой передней стойке автомобиля.

На фаркоп обязательно должны иметься паспорт и сертификат.

Если на автомобиле установлен фаркоп, но документация на него отсутствует, порядок действий автомобилиста, следующий:

• При наличии маркировки, связаться с указанным изготовителем и попросить выслать документы на изделие;
• При невозможности определить марку ТСУ, записаться на прием в местный отдел ГИБДД для согласования изменений конструкции авто;
• Оформить и подать заявление на проведение предварительной экспертизы имеющегося изделия;
• При положительном решении, получить свидетельство с результатом проведенной экспертизы на базе аккредитованной лаборатории;
• Пройти технический осмотр автомобиля;
• Оплатить госпошлины;
• Переоформить СТС (в графу «особые отметки» должна быть внесена отметка об установке ТСУ).

Для оформления свидетельства необходимо предъявить следующие документы:

• сертификаты на устройство;
• оформленное заключения предварительной экспертизы;
• протокол технической экспертизы безопасности;
• заявление на разрешение внесения конструктивных изменений (с отметкой о положительном решении);
• квитанции об оплате госпошлины;
• диагностическая карта;
• СТС и ПТС на автомобиль;
• документ, удостоверяющий личность автовладельца (паспорт гражданина). Это свидетельство необходимо предъявлять вместе с правами и техпаспортом.

Если видно, что фаркоп явно самодельный (приварен к кузову, закреплен в непредназначенном месте, нестандартного размера и тп), от такого изделия лучше избавиться самостоятельно.

Приобрести подходящий фаркоп можно в специализированных магазинах, где специалисты предоставят все необходимые консультации. Также направят в специализированный автосервис для быстрого и качественного выполнения монтажных работ.

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

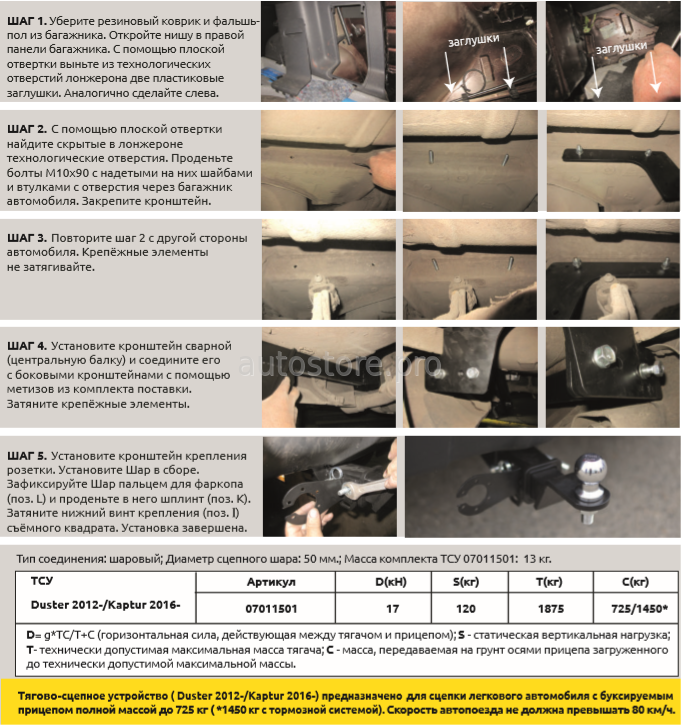

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

• молоток;
• нож;
• плоскогубцы;
• отвертка;
• монтировка;
• набор гаечных ключей;
• динамометрический ключ;
• литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство. Данный вид крепежа затягивается только один раз

При ошибке фиксации гайки придется ломать

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

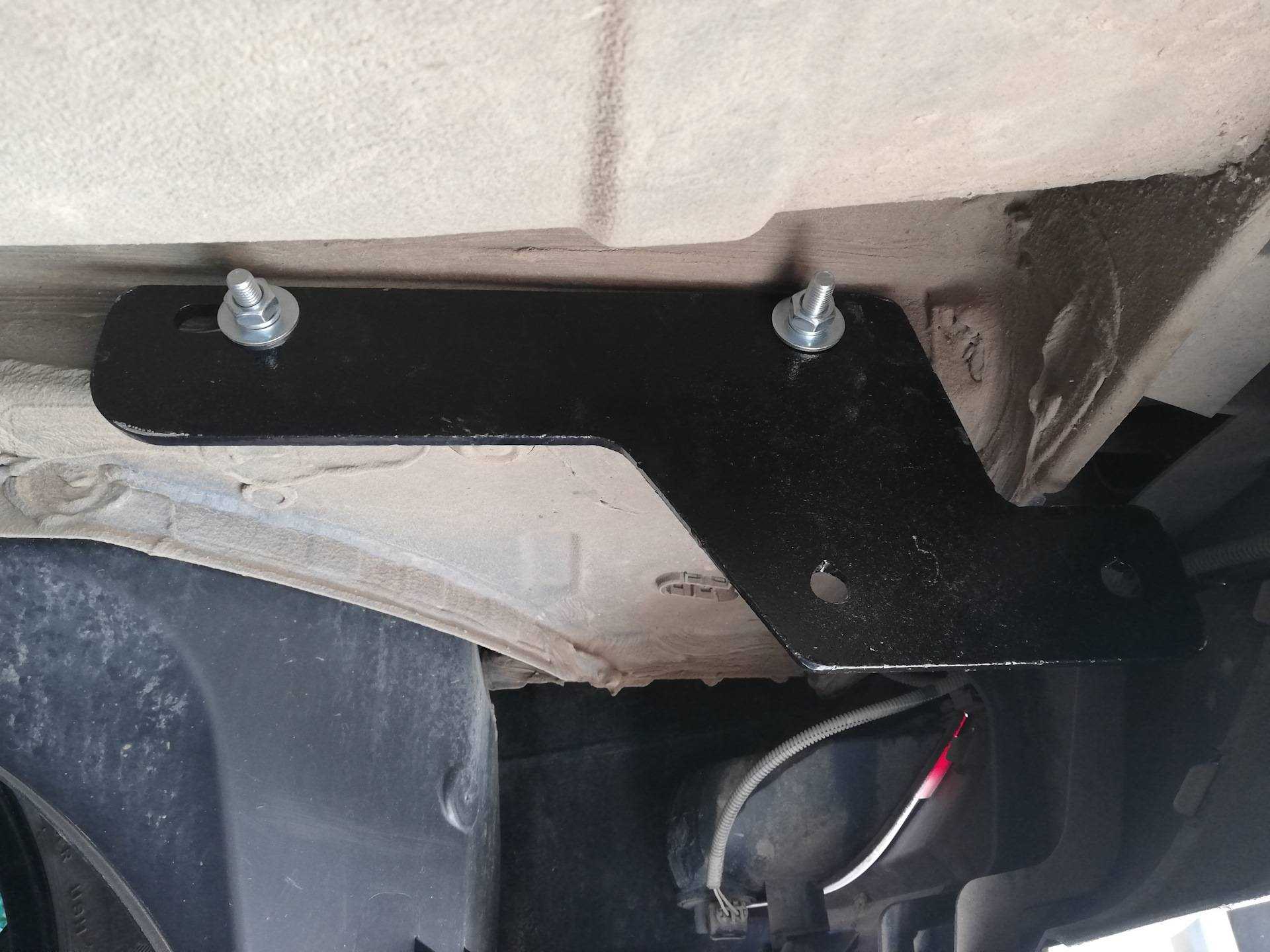

Порядок монтажа кронштейнов:

1. На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
2. В отверстия вставляются втулки и винты.
3. С внешней стороны нужно нанести смазку.
4. Приложить кронштейн и предварительно не до конца закрутить.

После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку – имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.

Подключение электрики

Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.

Из машины нужно вывести от бортовой сети с левой и правой стороны:

• габариты ;
• фонарь заднего хода;
• повороты;
• противотуманные фары;
• стоп-сигналы;
• массу (корпус).

С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.

Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.

Его характеристики:

• блок включает разъемы для быстрой установки;
• он адаптирован для машин со светодиодными лампами;
• применяются провода для автопрома – ПВАМ;
• использовано интеллектуальное управление;
• обжим контактов высокого качества;
• защита от влаги и пыли;
• пайка деталей;

Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.

Подбираем под свою машину

Между американскими и европейскими буксировочными устройствами есть разница не только в размерах. Они существенно отличаются по типу крепления, а также межцентровым расстоянием между точками крепежа. Естественно, это нужно учитывать при выборе девайса под свой автомобиль. Электрические разъёмы у них тоже устроены неодинаково, но при наличии нужных адаптеров это не создаст никаких препятствий для монтажа и последующей эксплуатации фаркопа на машине, какой бы модели она ни была.

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

1. Galia (Словакия).
2. Bosal (Бельгия).
3. Enganches Aragon (Испания).
4. «Лидер-Плюс» (Россия).
5. Thule (Швеция).
6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Подключение электрики

Фаркоп после монтажа на Renault Duster должен проходить стадию подключения комплекта электропроводки для обеспечения транспортного средства дублирующимися автосигналами сзади, на прицепе. При этом используется розетка фаркопа. Перед проведением работ отключите аккумулятор и приступайте:

1. Произведите установку штепсельной розетки на специальную площадку тягового устройства, закрепив конструкцию шурупами.
2. Откройте проводную заглушку, находящуюся в багажном отделении автомобиля, в полу.
3. На следующем этапе протягивают кабель в полученное отверстие аккуратно и медленно, чтобы ничего не повредить.
4. Проведя указанные провода в багажник и закрепив концы в клеммной колодке, найдите там жилы, которые нужно подключить: противотуманки (зеленая), левый поворот (фиолетовая), правый поворот (зеленая), стоп-сигналы (их провода тоже могут быть зеленого цвета), жилу, габаритные огни (голубая), а также ведущую на корпус (черная).
5. Подсоедините к розетке указанные провода с помощью медных жил с диаметром не менее полутора квадратных миллиметров (от 1,5 до 2,5 кв. мм).

Обратите внимание, подключение электрики осуществляется так (счет идет с верхнего разъема розетки и направо по кругу):

• в первый разъем — левый поворотник,
• второй и третий — в зависимости от конкретной схемы прицепа,
• четвертый — поворотник правый,
• пятый — габаритный фонарь правый,
• шестой — сигнал стопа,
• седьмой (находящийся по центру фаркоп-розетки) — левый габарит.

Топ-5 лучших производителей фаркопов на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Цена сцепного устройства этого производителя довольно высока (примерно 11500 рублей). Но при установке приспособления не нужно убирать бампер. Выдерживаемые нагрузки:

• вертикаль – до 75 кг;
• горизонталь – 1,5 т.

Бельгийские фаркопы стоимостью 8500 рублей имеют грузоподъемные характеристики, аналогичные словацким тяговым устройствам, но для монтажа/снятия фаркопа потребуется снятие бампера.

Фаркопы производства данной компании стоят в районе 10 000 рублей. Тяговое приспособление рассчитано на горизонтальную нагрузку не более 2 т.

Польские фаркопы стоят несколько дешевле (до 10 тысяч рублей). Грузоподъемность польского оборудования до 1,5 т.

Тяговое устройство российского производства выдерживает груз весом до 1,2 тонны. Они гораздо дешевле иностранных аналогов – в продаже представлены образцы от 1000 рублей.

Фаркопы швецкого производства отличаются самой высокой стоимостью, в сравнении с перечисленным выше оборудованием. Тяговые приспособления данного производителя рассчитаны на транспортировку грузов весом до 1,5т.

Существует три варианта сцепного оборудования:

1. Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
2. Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.

1. Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции. Базовые советы при монтаже устройства фаркоп на машину:

Базовые советы при монтаже устройства фаркоп на машину:

• Отверстие должно быть покрыто средством для защиты от коррозии;
• При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
• На этапе завершения монтажа нанести смазку на шар сцепки;
• После надеть на него защитную заглушку.

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.

Следует отметить, что автопроизводитель позаботился о простоте установки, предусмотрев:

1. Точки крепления, снабдив их защитными заглушками;
2. Защищенное герметично место в багажном отсеке под вывод жгута проводов;
3. Самостоятельную установку фаркопа автовладельцами.

Читать далее: Покрасочная камера своими руками — устройство и оборудование

Процесс монтажа ТСУ

В Renault Duster для удобства установки фаркопа пользователями собственноручно разработчики предусмотрели:

• крепежные отверстия, которые закрываются специальными заглушками;
• заглушку из резины для герметизации подводки электрики в отсеке багажника.

Чтобы правильно и быстро собрать всю конструкцию фаркопа и подключить его фары к автомобилю, внимательно изучите чертеж и инструкцию.

Соблюдайте технику безопасности, работая в резиновых перчатках и не касаясь неизолированной проводки. Порядок проведения работ таков:

• освободите автомобильный багажник, снимите запаску, глушитель, располагающийся на резиновой подвеске;
• подготовьте рабочий инструмент — отвертку и 4 ключа (пару — на 17, пару — на 19);
• установите Duster на эстакаду или же смотровую яму. При необходимости используйте домкрат;
• отключите аккумулятор (это можно сделать, отсоединив клемму минус).

Отключите аккумулятор

После того как приготовления машины закончились, разделите фаркоп на составные элементы. Откройте багажное отделение для снятия заводских заглушек. Они расположены под автомобильной обшивкой, по 1 — слева и справа. Приподняв обшивку, откройте к ним доступ, подденьте их отверткой и снимите. Далее возьмите болты из комплектации фаркопа для Duster и вставьте в расположенные под заглушкой отверстия. Чтобы защитить болты, установите внутри лонжеронов втулки. Окончание крепежа вы можете увидеть, посмотрев под авто.

Возьмите кронштейны фаркопа, которые закрепляются сбоку, и наденьте их на концы болтов. После этого закрепите на них шайбы и наживите гайки, затянув их ключом на 19. Займитесь монтажом основной детали — балки, однако прежде примеряйте ее для выяснения соответствия между пластинками ТСУ.

Установка фаркопа на Рено Дастер

Чтобы проверить соответствие отверстий детали и автомобиля, вставьте болт со стороны колес и наживите его гайкой. Аналогичное действие произведите с другой стороны. После этого исправьте положение балки и затяните гайки на ней (перед этим смажьте резьбу на них).

Заканчивается процесс монтажа тягово-сцепного устройства установкой крюка буксира, который также нужно закрепить при помощи гаек и болтов типа «самостоп», которые есть в комплекте, с использованием ключа на 17.
