Установка фаркопа на toyota prado

Арабские и европейские машины

Prado различаются в зависимости от целевого рынка по перечню комплектаций и технически.

На ближневосточный рынок поставляли 3- и 5-дверные версии. Первые оснащали 2TR в комплекте с механикой и «автоматом». 5-дверную предлагали с 2TR, 5L, 1GR. Все укомплектованы МКПП и АКПП.

В Европе Land Cruiser 120 предлагали тоже в обоих кузовах. 3-дверная машина оснащена 1KD с механикой и «автоматом». 5-дверную модификацию продавали с 1KD и 1GR. Первый мотор комплектовали обоими типами КПП, второй – только автоматической.

На внутреннем рынке доступна только 5-дверная модификация с двигателями 3RZ, 2TR, 1KD, 5VZ, 1GR и АКПП.

В СНГ поставляли одну конфигурацию Prado: 1GR с АКПП.

Дорога с односторонним движением: разбираем ПДД, знаки и штраф за нарушение

Сейчас можно было бы написать подробную инструкцию с кучей фото, дать множество рекомендаций касательно того, как осуществляется установка и подключение электрического разъема.

Но в этом нет особого смысла. Для начала напомню, что буквально недавно я публиковал материал про фаркоп для Прадо 150 . В нем уже были приведены все рекомендации и инструкции по монтажу своими руками. А поскольку 120 и 150 Прадо в этом компоненте мало чем отличаются, все приведенные там советы актуальны и для рассматриваемого сегодня японского внедорожника.

Плюс каждое ТСУ может иметь свои особенности и конструкцию. Универсального руководства по установке не существует. Отсюда и отсутствие необходимости в подробном описании процесса монтажа.

Спасибо вам большое за внимание и активность на сайте! Подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и не забывайте рассказывать о нас своим друзьям!

Тойота Прадо — внедорожник, который предназначен для преодоления бездорожья и долгих путешествий семьей или большой компанией. Но иногда даже вместительного багажника Прадо не хватает. В таких случаях автовладельцы используют фаркоп — тягово-сцепное устройство, которое состоит из рамы и крюка. Подключение фаркопа Прадо 150 потребует лишь свободного времени и инструментов.

Как выбирать устройство для Toyota Corolla E12?

Может не всем известно, но фаркопы делятся на заводские и самодельные. То есть, делаем вывод – его можно как купить, так и изготовить своими руками. Однако самодельные сцепные устройства не всегда оправданно. Может самоделка и выйдет дешевле, однако дальняя дорога не прощает ошибок и если данный узел сломается, последствия могут быть очень плохими. Все дело в том, что устанавливая свой фаркоп – в не сможете точно оценить возможную степень нагрузки на него, а покупая деталь в автомобильном магазине – моно с уверенностью сказать, сколько именно выдержит данная деталь, так как производитель перед продажей тестирует товар на качество. К тому же, заводские фаркопы полностью оснащены всем необходимым. Их с легкостью можно установить самому.

Заводские фаркопы бывают трех типов:

• Малые (до 1,5 тонн);
• Средние (до 2,5 тонн);
• Большие (до 3,5 тонн).

Нам потребуется фаркоп из класса малые, так как других для Короллы не выпускают, да и если найдете, не стоит автомобиль так нагружать – ни один двигатель Тойоты Короллы Е12 не утащит на себе больше.

Мы выбрали фаркоп MIOLA T.031 Фаркоп Toyota Corolla Verso E12 02-03/04 Тип шара: A. Его максимальная нагрузка составляет 1400 килограмм. Вся электрика идет в комплекте с сцепным устройством.

Общие требования во время установки

Во-первых, балки фаркопа, а также его кронштейны, расположенные по бокам, необходимо прикрепить к лонжеронам автомобиля так, как это показано на схеме, которая обычно продается вместе с инструкцией по монтажу. Во-вторых, к балке всегда крепится подрозетник. Далее нужно просунуть жгут с электрическими кабелями устройства через отверстие, имеющееся в задней панели кузова автомобиля. Однако прежде чем это сделать, стоит прицепить его к балке при помощи пластиковых креплений.

Далее наступает процесс электромонтажа. Обычно многие задаются вопросом о том, сколько стоит установка фаркопа, именно из-за этой части. Действительно, если это иномарка, то разница в стоимости будет в 1000 рублей за работу с подключением и без него. Однако электрический монтаж можно провести и самостоятельно. На многих транспортных средствах имеются специальные разъемы для его установки. Необходимо найти их руководствуясь при этом схемой самого автомобиля.

Важно обратить внимание на то, что все резьбовые соединения должны быть затянуты максимально крепко. После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом. Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

Как видно из общего плана работ, выполнить все требования по отношению к установке данной детали, в принципе, несложно.

Установка

Установить и подключить фаркоп на Прадо 150 модели можно своими руками в два этапа: механический и электрический.

На первом этапе необходимо просто закрепить тяговое устройство по инструкции. Работа ответственная, но несложная.

На втором этапе подключается электропроводка. Делается это по требованиям госавтоинспекции, в противном случае водителя ждет штраф. Подключить проводку у фаркопа на Прадо 150 модели напрямую к бортовому компьютеру невозможно, потому что автомобиль изначально не рассчитан на дополнительный прицеп. Если нет навыков работы с электрикой, лучше обратиться к специалистам.

На видео виден весь процесс установки фаркопа на Прадо 150.

Производители и цены

Немного сориентирую вас по производителям и ценам, чтобы вы понимали, на какую сумму примерно придется рассчитывать, выбирая для Прадо 120 подходящее тягово-сцепное устройство.

Из производителей я бы выделил следующие бренды:

• ; ;
• Imiola; ;
• Лидер-Плюс; ; ;
• Auto Hak; ;
• VFM.

С некоторыми из них мы уже познакомились в свое время. Потому я специально оставил ссылки на эти материалы. Обязательно зайдите, почитайте и поймете, о чем примерно идет речь и какого качества ждать от ТСУ того или иного бренда. Полезно и познавательно. Плюс это может сыграть ключевую роль в вашем выборе.

Если же говорить конкретно о ценах, то здесь я могу привести несколько примеров для разных производителей и моделей.

Монтаж ТСУ

Механическая часть работы выполняется в следующей последовательности:

установите автомобиль на яме и залезьте под него. Измеряйте и посмотрите, где вы закрепите тягово-сцепное устройство. Обозначьте места будущих отверстий. Учтите, что в рамных машинах отсутствует несущий кузов, а также подрамник, а всевозможные узлы, в том числе, и ТСУ, закрепляются к раме;

после нанесения разметки определитесь, купите ли вы готовую модель или изготовите ее самостоятельно

В магазинах обратите внимание на отличия прицепа и фаркопа к нему у 120 и 150 модели «Тойоты» и поинтересуйтесь этой информацией у специалистов;
купив или собственноручно изготовив изделие, измеряйте, где находится центр машины — там и будет расположен шар;
приложите тягово-сцепное устройство, исходя из точки замера центра. Отметьте места для просверливания отверстий;
просверлите отверстия при помощи дрели. Скорость выберите среднюю, чтобы не деформировать раму мощной вибрацией;
обработайте отверстия при помощи «Мовиля» или другого антикоррозийного средства

Болты обработайте маслом (пригодится даже отработка), чтобы в случае необходимости вы за пару минут сняли фаркоп. Установите изделие на болты.

Скорость выберите среднюю, чтобы не деформировать раму мощной вибрацией;
обработайте отверстия при помощи «Мовиля» или другого антикоррозийного средства. Болты обработайте маслом (пригодится даже отработка), чтобы в случае необходимости вы за пару минут сняли фаркоп. Установите изделие на болты.

Монтаж ТСУ на этом не закончен — требуется подключить электрику. Для правильной сборки электроцепи учитывайте требования государственной автоинспекции. Там сказано, что перенос осветительных приборов на прицеп производится в таком же порядке, как бы они располагались на кузове (при включении правого поворотника он должен гореть и на прицепе). Для этого следует найти по электросхеме всю сигнальную проводку, не перепутав её с проводкой питания. После — вывести сигнальную проводку к розетке, которую вмонтировать на ТСУ.

Подключение розетки ТСУ на Прадо 150

В розетке находятся разъемы, куда подключаются все провода. В купленном прицепе уже расположена вилка от розетки, а при самостоятельной сборке соберите каждый провод от сигнальных огней на прицепном устройстве и сведите кабели к вилке. Проверьте, чтобы каждый штырь вилки находился в своем розеточном разъеме — благодаря этому и достигается синхронизация оптики на авто и прицепе.

Всем привет=) выше писал о приобретении фаркопа, . покупал в фаркоп.рф, брал WESTFALIA, без эллектрики (обещали подарить (подарили эллектрику с логотипом сайта фаркоп.рф)), качество на высоте. сегодня позвонили с ТК и сказали что мой груз доставлен. приехал, забрал. и сегодня же в гараже, под пару пива, установил все это дело. итак начнем:1. Фаркоп WESTFALIA, от Land Cruiser Prado 120. идеально опдходит на Prado 150. допустимые нагрузки:Вертикальная нагрузка — 130 кгМасса буксируемого прицепа — 3500кг

2. снимаем черную накладку на бампере.3. откручиваем верхние болты крепления бампера (под снятой накладкой)4. откручиваем нижние болты крепления бампера.5. откручиваем болты и отщелкиваем клипсы со стороны брызгавиков. с двух сторон.6. возле левого стопаря не забываем отщелкнуть 2 клипсы.7. с каждого угла потихоньку тянем бампер на себя.8. отшелкиваем и отсоеденяем фишки в бампере (2 слева, 1 справа)9. отставляем бампер в сторону.10. подставляем и наживляем пластину крепления фаркопа…

11. равномерно затягиваем болты.12. ставим крюк фаркопа.13. крепим розетку фаркопа.

14. заводим розетку в кузов авто, через левое заднее крыло, в имеющееся отверстие.

15. в левом крыле открываем лючок, где лежит домкрат, и находим там фишку для подключения фаркопа. и там же находим наши протянутые провода.т.к у меня на прицепе все лампы заменены на светодиоды, с минимальным энергопотреблением, мне не нужен бок согласования. если же у вас в прицепе обычные лампы, то вам необходим блок согласования.

16. закрепляем наши провода в фишке, в определенном порядке, см. фото (специально сделал схемы распиновки)

17. изолируем фишку на всякий случай.

18. ставим бампер в обратной последовательности.19. получаем удовольствие от проделанной работы =)

p/s вырез в бампере у меня уже был. т.к. прошлый хозяин ставил фаркоп, но при продажи авто, снял его и поставил на новый автомобиль.

Цена вопроса: 7 500 ₽ Пробег: 48500 км

Как выбрать фаркоп на Прадо

Автомобиль Land Cruiser Prado пользуется популярностью в странах СНГ, России и европейских. Автомобиль комплектовался фирменным ТСУ в виде буксирного крюка. Но модель крюка достаточно сильно устарела, поэтому сейчас рекомендуется выбирать один из двух вариантов прицепного устройства:

Первый вариант актуален для США и имеет меньшую грузоподъемность.

При выборе тягово-сцепного устройства необходимо учитывать следующие нюансы:

1. Съемный или несъемный тип крепления. Рекомендуется использовать первый вариант — он не нарушает геометрию кузова, безопасен и легко монтируется.
2. Универсальность модели ТСУ. Производители выпускают тяговые устройства под конкретные модели с учетом их технических особенностей. Универсальный фаркоп сложней ставить и возможно придется подгонять под конкретную модель автомобиля.
3. Производитель. Автомобили Toyota относятся к премиум сегменту, поэтому китайские недорогие модели фаркопов будут на них неуместны. Лучшими производителями ТСУ для Прадо 150 считаются Westfalia, Bosal, Galia.
4. Наличие сертификатов и гарантий. Не стоит покупать ТСУ на вторичном рынке из-за отсутствия точной информации об эксплуатации.

В продаже встречаются фаркопы, которые устанавливаются на Прадо 150 без прорезывания отверстия в бампере. Такой вариант тягового устройства подойдет для тех, кто столкнулся с этой работой первый раз и не хочется обращаться за помощью в автосервис.

Подключение

Схема подключения блок управления ТСУ (универсальный модуль или smart connect) идет в комплекте с устройством:

Блок согласования можно изготовить самостоятельно на основе обычных 4-х контактных реле:

Практически все необходимые контакты для подключения можно найти в районе заднего фонаря (см. схемы электрооборудования Lada Vesta и Lada XRAY, либо воспользуйтесь мультиметром). Дополнительно придется лишь протянуть по левому борту провод от аккумулятора через предохранитель ( автор фото).

Напомним, ранее мы рассказывали, как самому можно изготовить органайзер в багажнике Lada Vesta и Lada XRAY.

Читать дальше: Кредит с остаточным платежом в чем подвох

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Топ материалы

Новости

Тюнинг

Лада.Онлайн

Lada («Лада») — марка автомобилей, производимых АО «АвтоВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АвтоВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

2020 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Многие автовладельцы не представляют своей машины без фаркопа и поэтому хотят поскорее оснастить недавно приобретенную Ладу Весту этим приспособлением. Выбор данного устройства осуществляется индивидуально для каждой конкретной марки автомобиля. На рынке представлен широкий ассортимент фаркопов для Весты, позволяющий выбрать наиболее подходящий по типу, качеству и цене. Установку агрегата можно выполнить как в автосервисе, так и своими руками.

Подключение прицепа к Прадо

Когда цепляем прицеп сст за лк прадо, следуем инструкции:

1. Вывести электропроводку к штекеру разъема согласно общепринятым стандартам цветовой маркировки.
2. В случаях несоответствия стандартов цветовой маркировки идентифицировать каждый провод по схеме.
3. Соединить розетку с гнездом фаркопа. Проверить соответствие сигналов.

Установить фаркоп на лк Прадо, нацепить прицеп можно самостоятельно при наличии минимального опыта работы с техникой

Важно соблюдать инструкции и требования ПДД. При выборе оборудования следуйте здравому смыслу и прислушивайтесь к мнению специалистов

Источник

Установка фаркопа

Давно хотел установить фаркоп для транспортировки моторной лодки и наконец дошли руки. Ранее был приобретен фаркоп фирмы Лидер г. Таганрог T-109F для Land Cruiser 90.

Подробнее о данном фаркопе здесь.

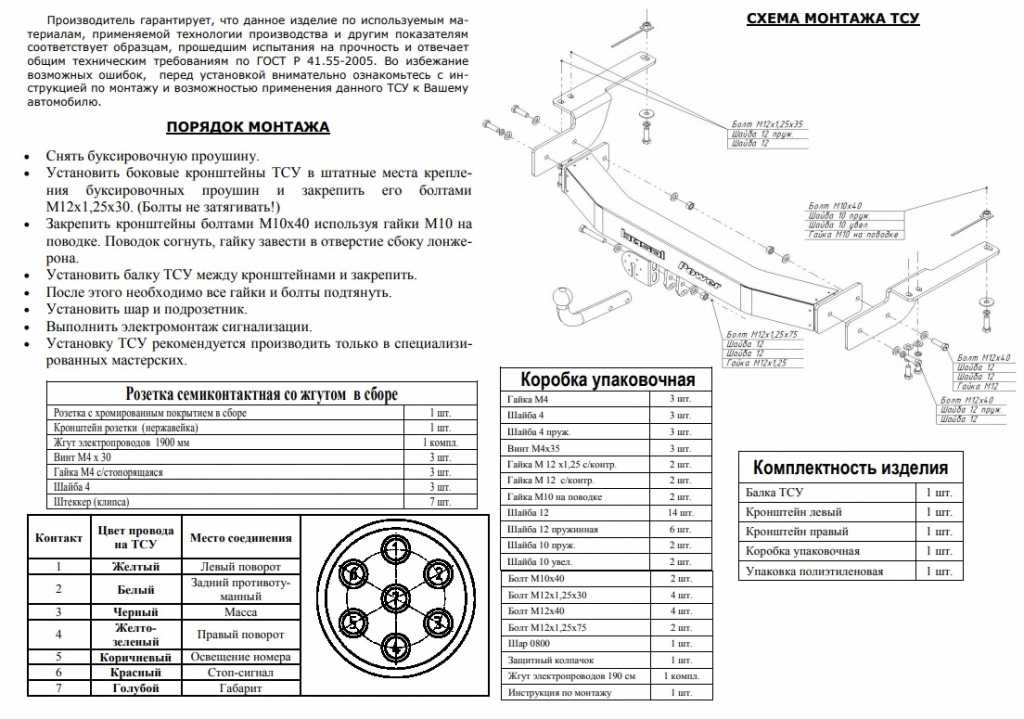

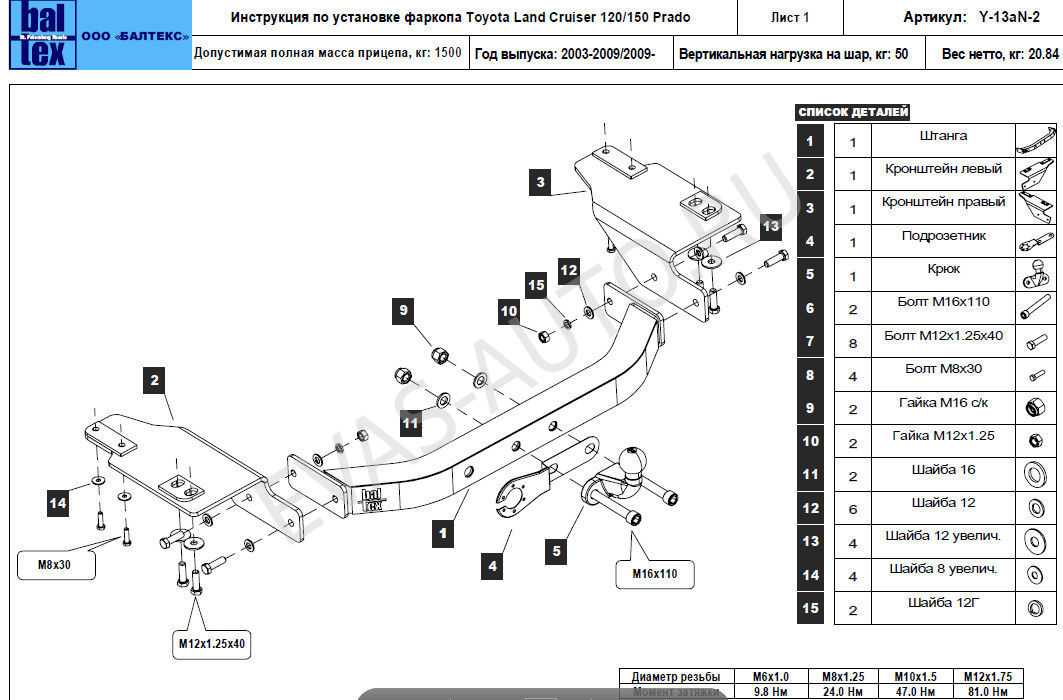

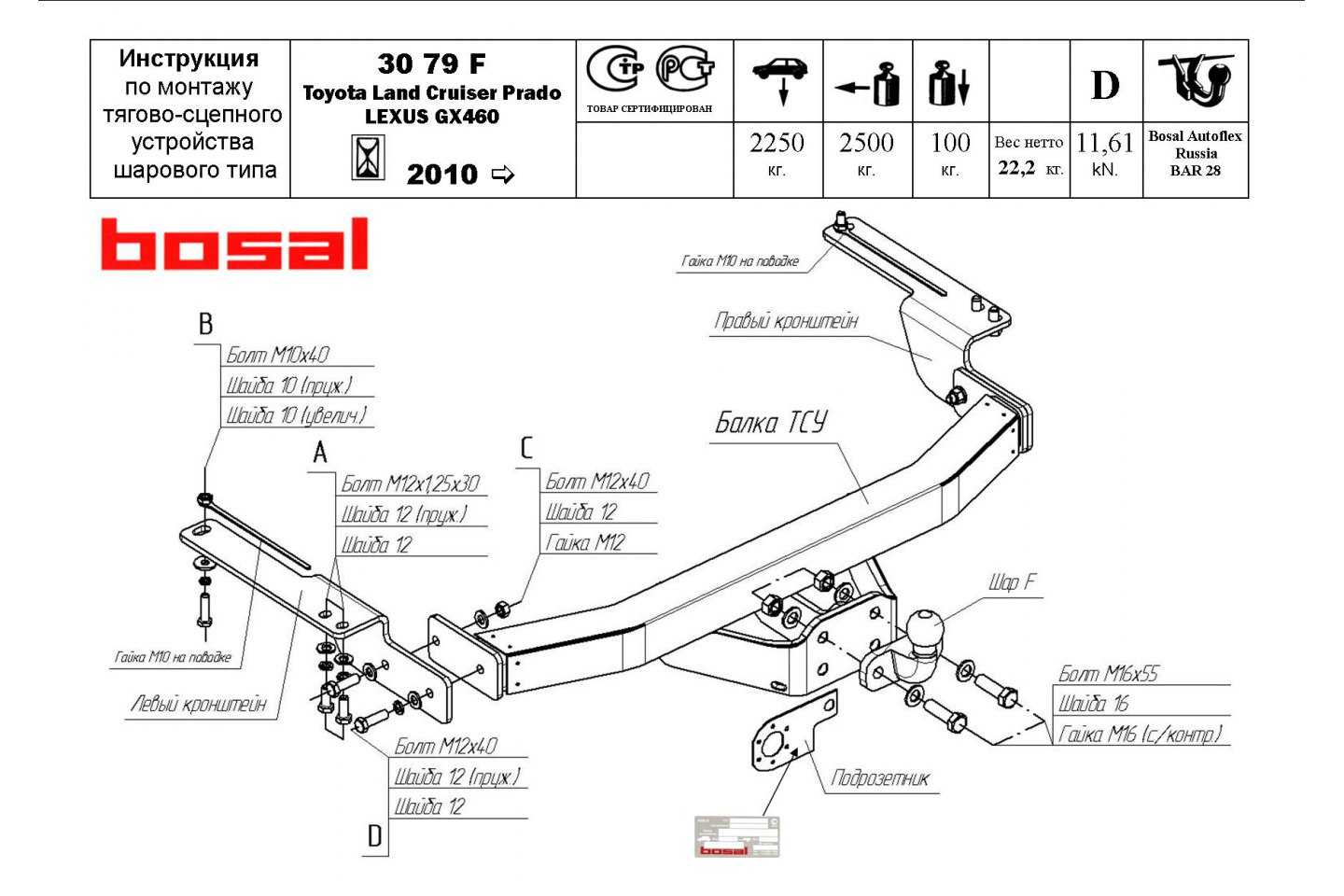

Первое, что необходимо сделать это снять задний буксировочный клык. Для этого необходима головка на 17 и WD-40.

Далее, согласно инструкции необходимо установить левый и правый кронштейны, однако в ходе работ было установлено, что у двух отверстий на раме не имеется резьбы. Для того, чтобы была возможность фиксировать гайки крепления болтов в этих отверстиях, пришлось снимать обшивку заднего бампера.

На удивление больших сложностей со снятием пластикового обвеса бампера не возникло, места крепления бампера показаны на фото.

Следующим этапам устанавливаем кронштейны к лонжерону через дополнительную прокладку, но полностью не затягиваем болты крепления, для того, чтобы была возможность регулировать фаркоп. Для крепления пришлось дополнительно найти болт с шайбами М12×1.25×45 и две гайки.

Закрепляем поперечную балку между двумя кронштейнами, но предварительно необходимо в заднюю поперечную балку рамы вложить специальную трубку входящую в комплект фаркопа и специальные шайбы с двух сторон. Здесь так же пришлось дополнительно искать гайку М12 с граверной шайбой.

После установки поперечной балки фаркопа затягиваем все болты с усилием установленным инструкцией. Закрепляем буксировочный шар (высота от уровня земли до вершины шара должна быть в пределах 35-42 см.), предварительно установив держатель электророзетки (. подрозетник устанавливается поверх крепления шара. ).

Соединяем жгут проводов с розеткой в соответствии с инструкцией, устанавливаем пыльник и фиксируем тремя болтами с гайками на подрозетнике. Проводку заводим через технологическое отверстие предварительно удалив защитную пробку.

Защищаем провода специальной гофрой (в комплекте не имеется, я использовал от старой автопроводки от нексии) и обматываем изолентой. Провода крепим к корпусу стяжками, чтобы не болтались.

Для подключения электрики пришлось снять внутреннюю обшивку багажника. Для этого отворачивается болт на 17, фиксирующий держатель задней полки и вытаскивается обшивка, которая по периметру держится пистонами. Электропроводку подключаем при помощи специальных зажимов идущих в комплекте.

Выбор прицепного оборудования

Для начала нам следует разобраться в том, какое прицепное оборудование может быть установлено на машину. Кстати, Тойота Прадо 120 и 150-ой модели поставляется в очень многие страны, при этом и адаптация автомобиля производится по полной программе, от правого руля для машин с правосторонним движением, до усиления подвески для нашей страны. Нередко и прицепное оборудование может быть и в штатной комплектации автомобиля. Но загвоздка в том, что комплектовщики авто что 120-ю, что 150-ю модель комплектовали одним прицепным оборудованием для всего мира, поэтому не всегда удобно использовать его у нас.

Всего же в мире существуют такие варианты тягово-сцепного оборудования:

• На основе буксирного крюка.
• Прицепного кронштейна.
• Прицепного шара.

Тойота 120 и 150 моделей имеет как раз-таки немного устаревший буксирный крюк. В целом такой фаркоп довольно неплох, но он не способен буксировать некоторые такие распространенные у нас прицепы. Поэтому водителям приходится переоборудовать прицепное на буксирный шар, чтобы возить за собой любой прицеп. Фаркоп на основе буксирного шара широко распространен во всех странах СНГ и Европе. Он может устанавливаться на любой автомобиль и с его помощью можно буксировать прицеп любого веса. Это очень выгодной отличие, так как распространенный в США фаркоп с прицепным кронштейном всегда имеет ограничение по весу и при желании буксировать больший прицеп придется менять фаркоп на другой.

В Штатах же есть и тягово-сцепное устройство с шаром, но у них он другого диаметра и опять же может изменяться в диаметре в зависимости от веса.

У нас же все гораздо проще. Фаркоп с шаром имеет один диаметр и сконструирован так, чтобы транспортировать любой прицеп любого веса и никаких вмешательств в конструкцию при покупке любого другого прицепа. В целом же шар является практически идеальным прицепным оборудованием. Такой фаркоп при езде не создает неудобств и его можно установить на любой автомобиль, и на 120 и 150-ю модель Прадо в том числе. Главное достоинство — это плавность хода, которую удалось достичь за счет идеальный форму шара. Шар же исполняет роль подшипника, на который одевается дышло прицепа. При движении дышло может двигаться плавно под любым углом относительно шара и не дергать в сторону автомобиль.

Механический монтаж

Тойота – рамный автомобиль, поэтому прицепное изделие крепится к раме. Ее открывают, сняв задний бампер. Необходимо подготовить дрель, крепежные элементы. Установка фаркопа на внедорожник проходит в несколько этапов:

1. Разметить машину. Определить центр, где будет находиться шаровой узел.
2. Ориентируясь на эту точку, приложить ТСУ к автомобилю. Обозначить, где должны быть отверстия.
3. Просверлить дрелью места крепления фаркопа. Работать необходимо в среднем режиме скорости, чтобы не испортить раму.
4. Промазать отверстия любым антикоррозийным составом. Также обработать болты, чтобы потом можно было легко демонтировать фаркоп.

Тормоза и рулевое управление

Тормозная система на так основательно надежна, как остальные узлы. Часто из-за нерегулярности обслуживания. Чтобы тормоза работали как часы необходимо регулярно чистить и смазывать направляющие суппортов и колодок. Желательно делать это с каждой заменой колодок. Замена тормозной жидкости каждый год или два (в зависимости от пробега) также продлит беспроблемное торможение.

При провале или «ватности» педали тормоза много «сервисменов» сразу приговаривают на замену ГТЦ (главный тормозной цилиндр). Деталь не дешевая, а менять не всегда обязательно. Начать лучше с крышки бачка, гидроаккумулятора и поршня ГТЦ. Последний до 2004 года поставляется отдельно, а после подходит от 150-го Прадо (подробнее на профильном форуме).

Запас прочности рулевых тяг огромный. А вот шлицы рулевой колонки и крестовины рулевого карданчика могут побеспокоить раньше 200 тыс. пробега. Если на ухабах «отдает» в руль, значит, пора менять эластичную муфту. На «именитых» сервисах проблему с рулевой колонкой решают заменой её в сборе. На СТО попроще и с «творческим подходом» можно решить вопрос в несколько раз дешевле.

Рулежка не самая сильная сторона 120-го Прадо. Существует даже миф о его суперсклонности к опрокидыванию. В этом есть доля истины из-за высокого подвески. Но при адекватном вождении и исправной подвеске, опрокинуть Prado будет сложно.

Размер штрафа за фаркоп в 2022 году на легковом автомобиле

По своему смыслу, отечественное законодательство гласит: «Разрешено все, что не запрещено». Поэтому установить фаркоп можно на любой легковой автомобиль, кроме тех, в отношении которых существует прямой запрет. Эта информация отражается в сертификате одобрения типа транспортного средства (ОТТС).

Этот документ можно получить по запросу на заводе-изготовителе или у официального дилера.

Кроме этого, запрещено устанавливать сцепное устройство на легковые машины, для управления которыми требуется категория «В», если масса прицепа превышает максимальную массу снаряженного автомобиля, а их общая масса превышает 3 500 кг.

В остальных случаях установка фаркопа будет законной, если соблюдены все формальности при монтаже и регистрации ТСУ.

Если фаркоп установлен на заводе или на сертифицированной станции техобслуживания на автомобиль, конструкция которого предполагает возможность движения с прицепом, то бояться штрафов не стоит. Самостоятельная же установка ТСУ на легковом автомобиле, без разрешения ГИБДД, повлечет в 2022 году ответственность по ч.1 ст.12.5 КоАП РФ. Административный кодекс гласит, что за управление автомашиной, эксплуатация которой должна быть ограничена на основании требований «Основных положений по допуску транспортных средств к эксплуатации…», автовладельца ждет предупреждение или максимальный штраф, в размере 500 руб.

Пункт 7.18 «Основных положений…», утвержденных Правительством России 23.10.1993, указывает, что запрещено эксплуатировать автомобиль, с самовольными конструктивными изменениями, не согласованными с органами Госавтоинспекции. Хотя с 1 марта 2022 года в ч.1 ст.12.5 КоАП РФ вносятся изменения, санкция, для установивших ТСУ с нарушением, останется прежней.

Нельзя привлечь к ответственности владельца автомобиля с незаконно установленным сцепным устройством, если он не управлял транспортным средством.

То есть, вина отсутствует, если машина, например, стоит в гараже.

Если ТСУ установлено на легковой автомобиль, конструкция которого предусматривает эту возможность и все процедуры выполнены в установленном законом порядке, то ездить с фаркопом можно как с прицепом, так и без него.

Запрет на эксплуатацию и применение штрафных санкций последует если:

• сцепное устройство является нестандартным или находится в неисправном состоянии;
• ТСУ установлено в место, не предусмотренное изготовителем;
• устройство закрывает собой номерной знак или осветительные приборы.

При выявлении нарушений, сотрудник ГИБДД обязан документально оформить эти обстоятельства и вручить копию протокола водителю.

Если правонарушение действительно имеет место и будет выписан штраф, то лучше оплатить его до истечения 20-и дней. Тогда размер платежа снизится в два раза и составит не 500, а 250 рублей.

Фаркоп шар на 120 Прадо Други, помогите, сил нету больше.

#1

Всем огромный привет. Нужна помощь в возможности установки вот такого фаркопа

Кто сталкивался. Отпишите плз.

Сообщение отредактировал Boris4runner: 03.10.2008, 00:18:41

Наверх

Наверх

CAPM suxs..beta unstable

В доску свой
3 279 сообщений

Наверх

Наверх

Наверх

Наверх

#7

дырки родного и крузаковкого идут частично внахлест. Поэтому есть проблема. Если Вы сделали как советуете, то можно попросить фото?

Наверх

Наверх

Сообщение отредактировал ZoRRo: 26.07.2008, 17:22:15

Наверх

Наверх

Наверх

#19

CAPM suxs..beta unstable

В доску свой
3 279 сообщений

Наш Алматинский катер на бухтарме, вес около 2х тонн, спускали нашим родным Туарегом 3,2, но вытаскивать (там было круто и ямка около берега) вытаскивать решили крузаком (он типа помощнее)и вот как уже из воды вытянули, там ямка была, колесо прицепа туда попало и такой хруст раздался ( думаю ну всё ппц, как потом притонувший катер или крузак краном доставать?? ) нет, просто трещина поместу сварки, кто успел дернуть ручник на прицепе, а я пару камней подкинул под колеса прицеп, потом трещотками растянули стоячий прцеп, крузер отогнали, туарег подогнали и всё.На туареге фаркоп шар целный, родной широкий такой (примерно метр) с фишками для подключения стопов, поворотников итп. Обошёлся он в 1к евро на меркуре.

ЗЫ: на том крузере до этого 800 кг катерок легко по всей ВКО таскали..

голоса

Рейтинг статьи

Инструкция по установке фаркопа

При покупке транспортно-сцепного устройства необходимо учитывать марку автомобиля. Информацию о том, каким образом можно прикрепить к машине фаркоп, следует изучить в техпаспорте. В конструкции большинства современных автомобилей предусмотрено место для его установки.

Чтобы закрепить фаркоп без обращения в СТО, одному водителю не справиться. Большинство устройств имеют вес от 12 и до 30 кг, поэтому понадобится помощник. Крепится транспортно-сцепное устройство к днищу машины. Перед началом работ необходимо приподнять заднюю часть транспортного средства или загнать его на ремонтную яму

При проведении монтажных работ важно соблюдать правила безопасности: отключить автомобиль от электропитания, осторожно обращаться с инструментами и т.д. Чтобы ничего не мешало установке, необходимо убрать все вещи из багажника

Перед закреплением фаркопа его нужно приложить к кузову машины и убедиться, что модель подходит по размеру. При необходимости, следует сделать дополнительные отверстия для крепления

Важно очистить место крепления от ржавчины и грязи. Транспортно-сцепной механизм при помощи болтов необходимо крепко и надежно закрепить

Между его комплектующими и кузовом автомобиля не должно остаться пустот.

Подключение прицепа к Прадо

Когда цепляем прицеп сст за лк прадо, следуем инструкции:

1. Вывести электропроводку к штекеру разъема согласно общепринятым стандартам цветовой маркировки.
2. В случаях несоответствия стандартов цветовой маркировки идентифицировать каждый провод по схеме.
3. Соединить розетку с гнездом фаркопа. Проверить соответствие сигналов.

Установить фаркоп на лк Прадо, нацепить прицеп можно самостоятельно при наличии минимального опыта работы с техникой

Важно соблюдать инструкции и требования ПДД. При выборе оборудования следуйте здравому смыслу и прислушивайтесь к мнению специалистов

Механический монтаж

Тойота – рамный автомобиль, поэтому прицепное изделие крепится к раме. Ее открывают, сняв задний бампер. Необходимо подготовить дрель, крепежные элементы. Установка фаркопа на внедорожник проходит в несколько этапов:

1. Разметить машину. Определить центр, где будет находиться шаровой узел.
2. Ориентируясь на эту точку, приложить ТСУ к автомобилю. Обозначить, где должны быть отверстия.
3. Просверлить дрелью места крепления фаркопа. Работать необходимо в среднем режиме скорости, чтобы не испортить раму.
4. Промазать отверстия любым антикоррозийным составом. Также обработать болты, чтобы потом можно было легко демонтировать фаркоп.

Производители и цены

Немного сориентирую вас по производителям и ценам, чтобы вы понимали, на какую сумму примерно придется рассчитывать, выбирая для Прадо 120 подходящее тягово-сцепное устройство.

Из производителей я бы выделил следующие бренды:

• Балтекс ;
• Bosal ;
• Imiola;
• Westfalia ;
• Лидер-Плюс;
• Thule Brink ;
• AvtoS ;
• Auto Hak;
• Трейлер ;
• VFM.

С некоторыми из них мы уже познакомились в свое время. Потому я специально оставил ссылки на эти материалы. Обязательно зайдите, почитайте и поймете, о чем примерно идет речь и какого качества ждать от ТСУ того или иного бренда. Полезно и познавательно. Плюс это может сыграть ключевую роль в вашем выборе.

Если же говорить конкретно о ценах, то здесь я могу привести несколько примеров для разных производителей и моделей.

Кузов и салон

Prado 120, как и предыдущие поколения, создан на платформе 4Runner или Hilux Surf. От них он унаследовал рамную конструкцию, два типа кузова: 3- и 5-дверные. Во втором случае использовали 3-рядную компоновку салона. Короткую модификацию обозначили «J125». Она оснащена двумя рядами сидений. Для таких машин не предлагали дополнительного топливного бака. Салон просторнее, чем у аналогов, ввиду низкого для рамного автомобиля пола. К тому же обширен диапазон регулировок водительского места. Задний диван оснащен регулировкой наклона спинки и механизмом складывания.

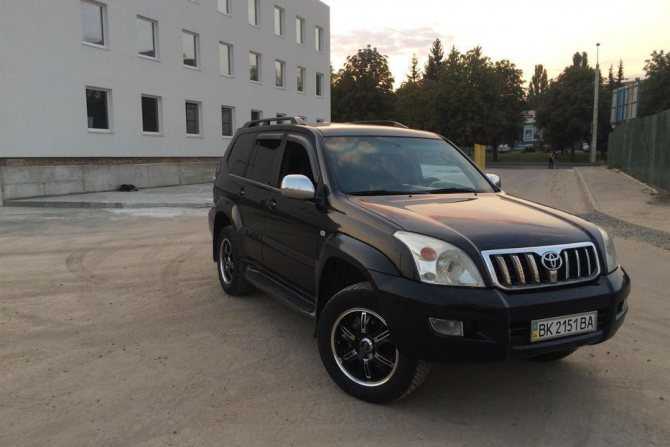

В сравнении с предыдущим поколением изменен стиль Прадо 120: фото свидетельствует о более обтекаемом дизайне.

Особенности экстерьера

Прежде всего, автомобиль встречают по обложке. Стоит отметить, что в случае Ленд Крузер 120 дизайнеры решили придерживаться классических решений, которые принесли их бренду достаточно большую популярность. Таким образом, эта модель мало чем отличается от своих собратьев. С первого взгляда на транспортное средство становится ясно, что перед вами – грозный, тяжелый и надежный автомобиль. Со всех сторон можно увидеть дутые элементы, что приводит к заметному увеличению габаритов. После третьего обновления линии несколько сгладились, стали более плавными, что соответствует для стиля городских кроссоверов.

Также будет интересно почитать: Лучшие китайские внедорожники: топ-10 крутых тачек

Спереди авто украшено массивной решеткой радиатора с мощными перегородками. Понять, что перед вами находится именно Land Cruiser Prado 120 можно по крупным фарам, которые прямо-таки заходят на капот.

Задняя часть автомобиля выглядит не менее эффектно. Есть модели с запаской на багажнике, но они крайне редки, особенно на территории нашей страны. Много говорить о кузове не стоит, ведь недостатков тут практически нет, а расхваливать достоинства бессмысленно – лучше самому раз увидеть и убедиться в превосходном стиле данной модели автомобилей.

Как выбрать «правильный» фаркоп

Внимание прежде всего уделяется документации. Покупается только сертифицированное изделие

Дополнениями выступают техпаспорт и сертификат соответствия.

Учитывать нужно следующие моменты:

Насколько фаркоп подойдет к конкретной марке автомобиля. У продавца сразу же нужно запросить документацию на устройство.
Каким образом будет происходить закрепление устройства на транспорте (лучше посоветоваться со специализированными центрами, которые в дальнейшем займутся установкой фаркопа).
Характеристики устройства (вес, размеры, конструкция)

В некоторых случаях крюк соединения не подойдет под имеющийся прицеп — это важно учитывать.
Будут ли характеристики соответствовать государственным требованиям.

Установка

Установить и подключить фаркоп на Прадо 150 модели можно своими руками в два этапа: механический и электрический.

На первом этапе необходимо просто закрепить тяговое устройство по инструкции. Работа ответственная, но несложная.

На втором этапе подключается электропроводка. Делается это по требованиям госавтоинспекции, в противном случае водителя ждет штраф. Подключить проводку у фаркопа на Прадо 150 модели напрямую к бортовому компьютеру невозможно, потому что автомобиль изначально не рассчитан на дополнительный прицеп. Если нет навыков работы с электрикой, лучше обратиться к специалистам.

На видео виден весь процесс установки фаркопа на Прадо 150.
