Расположение и схема
Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.
Фольксваген Гольф 2
Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.

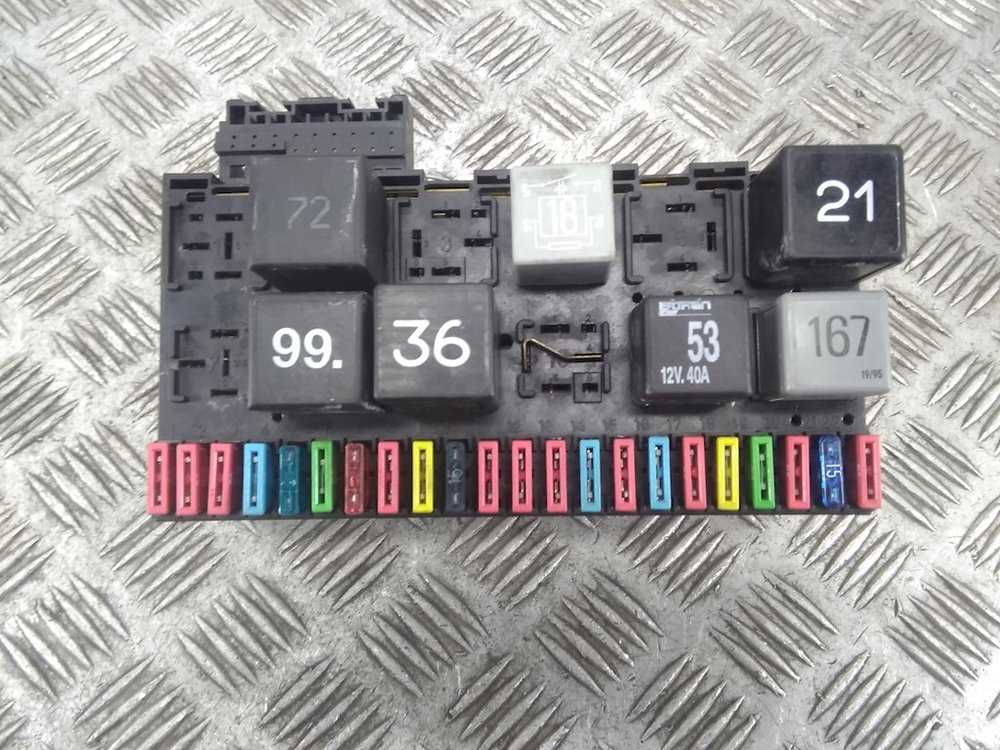

Блок предохранителей ФВ Гольф второго поколения
| Номер | Назначение |
| 1, 2 | Эти компоненты БП отвечают за функциональность левой и правой фары ближнего света. |
| 3 | Этот предохранитель обеспечивает функционирование и ламп, освещающих номерной знак авто. |
| 4 | Этот компонент обеспечивает функционирование лампочек освещения бардачка. |
| 5 | Ответственный за функционирование и омывателя ветрового стекла. |
| 6 | Гарантирует работу вентилятора печки салона. |
| 7 | Ответственный за работоспособность правой и стоповых огней. |
| 8 | Обеспечивает обогрев заднего стекла. |
| 9 | Противотуманные огни. |
| 10,11 | Ответственный за работоспособность фонарей дальнего света. |
| 12 | Рулевой гудок. |
| 13 | Обеспечивает функциональность задних габаритных огней. |
| 14 | Определяет работоспособность клапана отсечки топлива. |
| 15 | При выходе из строя этого элемента может быть нарушена работа панели приборов. |
| 16 | Гарантирует функциональность аварийной сигнализации. |
| 18 | При выходе из строя этого элемента невозможно функционирование вентилятора радиатора и кондиционера. |
| 19 | Ответственный за лампы стоп-сигнала. |
| 20 | Освещение салона автомобиля. |
| 21 | Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя. |
Предохранители под номерами 17 и 22 являются запасными.
Фольксваген Гольф 3
Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.

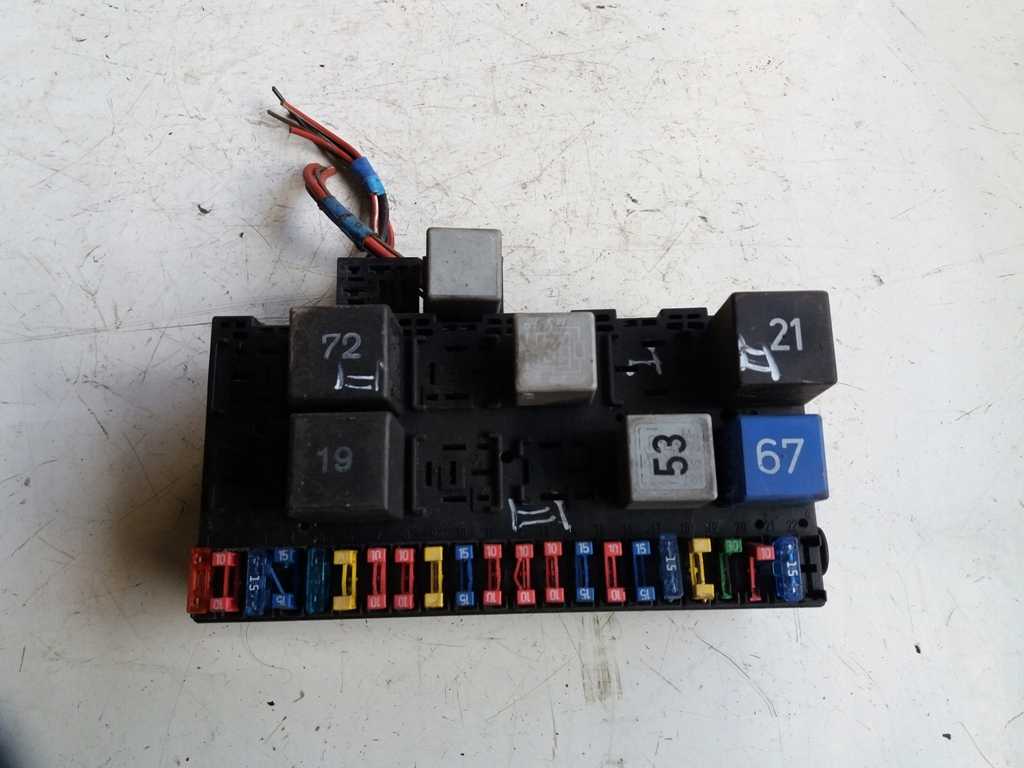

Схема БП, установленного в Фольксваген третьей версии
| Номер | Предназначение |
| 1, 2 | Лампы ближнего света, левая и правая. |
| 3 | авто. |
| 4,5 | Ответственный за функционирование моторов и стеклоочистителя. |
| 6 | Гарантирует работоспособность нагревательного элемента отопительной системы. |
| 7,8 | При выходе из строя этого компонента в автомобиле не будут работать лампы задних и передних габаритных огней. |
| 9 | Устройство подогрева заднего стекла. |
| 10 | Гарантирует функциональность противотуманных огней. |
| 11,12 | Отвечает за работоспособность левой и правой ламп света дальнего. |
| 13 | Рулевой гудок. |
| 14 | При поломке этого компонента перестанут работать лампы реверсивного хода, а также устройство подогрева . |
| 15 | Ответственный за работоспособность клапана отсечения бензина, а также датчика привода спидометра. |
| 16 | При поломке этого элемента могут возникнуть неполадки или неточности в работе панели приборов. |
| 17 | Функционирование ламп поворотов и световой аварийной сигнализации. |
| 18 | Если этот предохранитель сгорел, то автомобиль не заведется, поскольку данный компонент обеспечивает работоспособность топливного насоса. |
| 19 | Кондиционер и вентилятор охлаждения радиатора. |
| 20 | Огни фонарей, включающихся при нажатии на педаль тормоза. |
| 21 | Гарантирует функциональность лампочек освещения салона автомобиля, электронных часов, а также ламп подсветки багажного отсека. |
| 22 | Ответственный за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя. |
Причины поломок и устройство работы
Основа успешного ремонта – это, несомненно, понятие сути работы ремонтируемого узла. Поэтому давайте вкратце рассмотрим принцип работы блока предохранителей Гольф 2-6.
Предохранитель – это защитный элемент определённый электроцепи. Он обеспечивает обесточивание проводов и электроприбора своей системы в случае возникновения какой-либо проблемы, вызвавшей превышение максимально допустимого порога силы тока для цепи. Благодаря предохранителям удаётся избежать воспламенения проводки и открытых пожаров вследствие коротких замыканий. Для удобства ремонта и эксплуатации все «защитники» собраны в единый прибор, называемый их блоком
Данное устройство очень важно в системе электрооснащения практически любого современного автомобиля, в том числе и ФВ Гольф 2-6, так как от него во многом зависит безопасность эксплуатации транспортного средства
Как и любой другой механизм, блок и отдельные его элементы могут выходить из строя. Из-за специфики работы данного узла причин тому может быть несколько:
- поломка электроприбора;
- чрезмерное увеличение силы тока в цепи (случается при выходе из строя генератора);
- плохо проведённый ремонт какого-либо электроузла;
- бракованная деталь и её износ;
- замыкание проводки.
Важно! Если перегорел предохранитель, то это не могло случится просто так. Поэтому крайне важно определить истинную причину неисправности и устранить все проблемы, перед ремонтом непосредственно самого блока
Ремонт VW Golf II Фольксваген Гольф : Электрооборудование
Блок реле и предохранителей на моделях выпуска до 07.1989 г.
|
|
Блок реле и предохранителей на моделях выпуска с 08.1989 г.
|
|

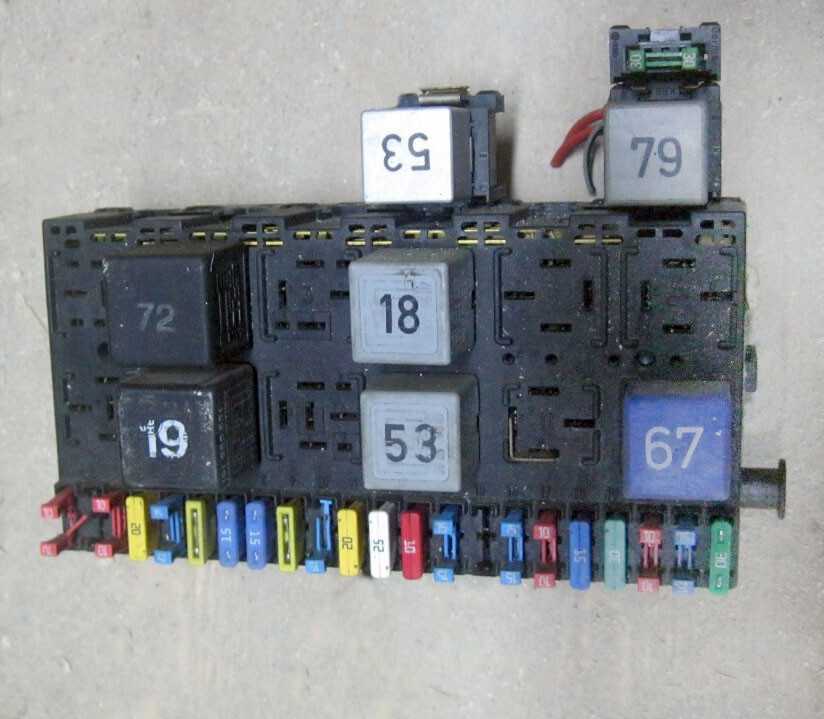

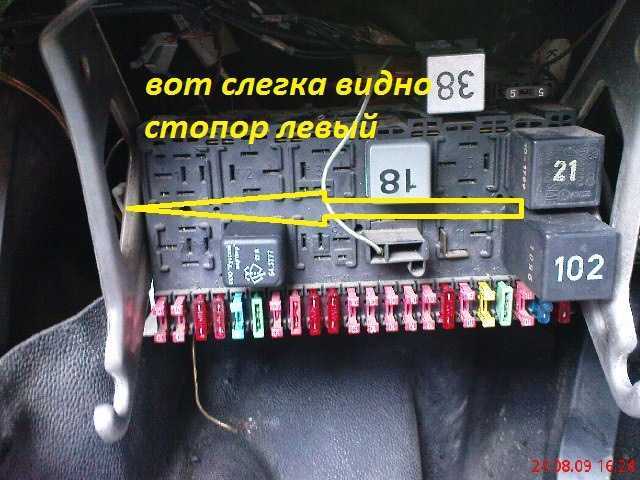

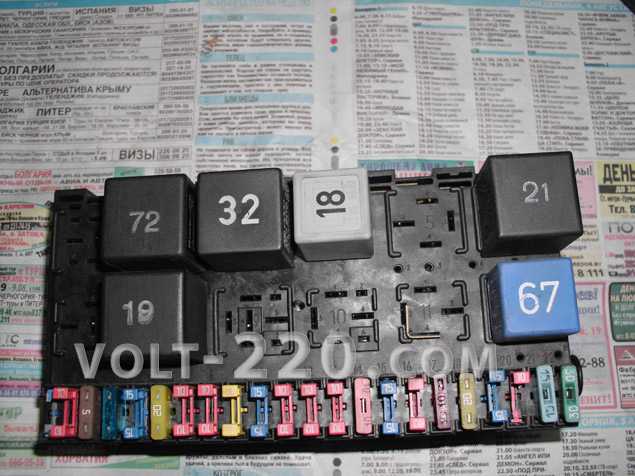

Блок предохранителей и реле находится в левой полке 1 (см. рис. Крепление верхней полки) под панелью приборов и закрыт крышкой 4.
Величина номинального тока нанесена на корпус предохранителя. Кроме того, корпус предохранителя имеет цвет, соответствующий номинальной величине тока.
Предупреждение
С 08.89 г. на автомобилях моделей Jetta и с 08.89 г. на автомобилях моделей Golf был изменен блок предохранителей и реле.
В блоке предохранителей и реле под предохранителями находятся запасные предохранители и пинцет для вынимания предохранителей из контактных гнезд.
Запрещается заменять предохранители проволокой или аналогичными средствами, т. к. это может привести к серьезным повреждениям электрооборудования.
| Величина номинального тока, А | Цвет |
| 10 | Красный |
| 15 | Голубой |
| 20 | Желтый |
| 30 | Зеленый |
Цепи, защищаемые предохранителями (модель Golf выпуска до 07.1989 г. и модель Jetta до 12.1988 г.)
| N предохра нителя | Цепи, защищаемые предохранителями | Величина тока, А |
| 1 | Электровентилятор | 30 |
| 2 | Лампа сигнала торможения | 10 |
| 3 | Прикуриватель, радиоприемник, часы, плафон освещения салона | 10 |
| 4 | Аварийная сигнализация | 15 |
| 5 | Топливный насос | 15 |
| 6 | Противотуманная фара | 15 |
| 7 | Задний левый фонарь габаритного света | 10 |
| 8 | Задний правый фонарь габаритного света | 10 |
| 9 | Дальний свет правой фары, контрольная лампа дальнего света фар | 10 |
| 10 | Дальний свет левой фары | 10 |
| 11 | Стеклоочиститель, омыватель ветрового стекла, омыватель фар | 15 |
| 12 | Стеклоочиститель и омыватель стекла двери задка, контрольная лампа уровня охлаждающей жидкости, наружное зеркало заднего вида с электроприводом | 15 |
| 13 | Обогрев заднего стекла двери задка, обогреватель наружного зеркала заднего вида | 20 |
| 14 | Вентилятор отопителя | 20 |
| 15 | Фонарь заднего хода, лампа освещения схемы выбора передач (автоматическая коробка) | 10 |
| 16 | Звуковой сигнал высокого тона | 15 |
| 17 | Автоматическое пусковое устройство карбюратора, электрический подогреватель впускной трубы, клапан отключения подачи топлива на принудительном холостом ходу | 10 |
| 18 | Звуковой сигнал высокого и низкого тона, обогрев переднего сиденья, лампа включения стояночного тормоза | 10 |
| 19 | Указатель поворота | 10 |
| 20 | Фонарь освещения номерного знака, лампа освещения вещевого ящика, противотуманные фары | 10 |
| 21 | Ближний свет левой фары | 10 |
| 22 | Ближний свет правой фары | 10 |
Расположение реле в блоке (модель Golf выпуска до 07.1989 г. и модель Jetta до 12.1988 г.)
| N гнезда реле | Реле | Примечание |
| I | Свободное | – |
| II | Реле подогревателя впускной трубы | Карбюраторный двигатель |
| Реле топливного насоса | Двигатель с впрыском топлива | |
| Реле свечей накаливания | Дизельный двигатель | |
| III | Реле сигнализации ремней безопасности | Дизельный двигатель |
| IV | Реле сигнализации выбора передач | Автоматическая коробка |
| V | Реле кондиционера | – |
| VI | Реле звуковых сигналов | – |
| VII | Реле противотуманных фар | – |
| VIII | Реле разгрузки контактов х | – |
| IX | Свободное | – |
| X | Реле омывателя | – |
| XI | Реле стеклоочистителя и омывателя стекла двери задка | – |
| XII | Реле аварийной сигнализации | – |
| XIII | Реле сигнализации ремней безопасности | – |
| XIV | Реле сигнализации ремней безопасности, подогрева заднего стекла, контрольная лампа давления | – |
| XV | Реле омывателя фар | – |
| XVI | Реле увеличения частоты вращения холостого хода | Двигатель с впрыском топлива |
| XVII | Свободное | Предохранитель заднего противотуманного фонаря, кондиционера |
| XVIII | Реле вентилятора | Двигатель с карбюратором 2Е2 |
| Реле сигнализатора аварийного уровня охлаждающей жидкости | Дизельный двигатель и двигатель с впрыском топлива | |
| XIX | Свободное | Предохранитель стеклоподъемника |
| XX | Реле подогрева сиденья водителя | – |
| XXI | Реле подогрева сиденья пассажира | – |
| XXII | Реле отключения топлива при принудительном холостом ходу | Двигатель с карбюратором 2Е2 |
| XXIII | Свободное | – |
| XXIV | Свободное | – |
Цепи, защищаемые предохранителями (модель Golf выпуска с 08.1989 г. и модель Jetta с 01.1989 г.)
| N предохра нителя | Цепи, защищаемые предохранителями | Величина тока, А |
| 1 | Ближний свет левой фары | 10 |
| 2 | Ближний свет правой фары | 10 |
| 3 | Лампа подсветки приборов, фонарь освещения номерного знака | 10 |
| 4 | Лампа освещения вещевого ящика | 15 |
| 5 | Стеклоочиститель и омыватель ветрового стекла | 15 |
| 6 | Вентилятор отопителя | 20 |
| 7 | Правый задний фонарь, лампа стояночного света | 10 |
| 8 | Обогрев заднего стекла | 20 |
| 9 | Противотуманные фары | 15 |
| 10 | Дальний свет левой фары | 10 |
| 11 | Дальний свет правой фары | 10 |
| 12 | Звуковой сигнал | 10 |
| 13 | Фонарь заднего хода, подогрев омывателя | 10 |
| 14 | Клапан отсечки топлива (дизельный двигатель) | 10 |
| 15 | Панель приборов | 15 |
| 16 | Аварийная сигнализация | 10 |
| 17 | Свободный | – |
| 18 | Электровентилятор, реле кондиционера | 30 |
| 19 | Лампа сигнала торможения | 10 |
| 20 | Плафон освещения салона | 15 |
| 21 | Радиоприемник и прикуриватель | 10 |
Монтажный блок Volkswagen — Golf III

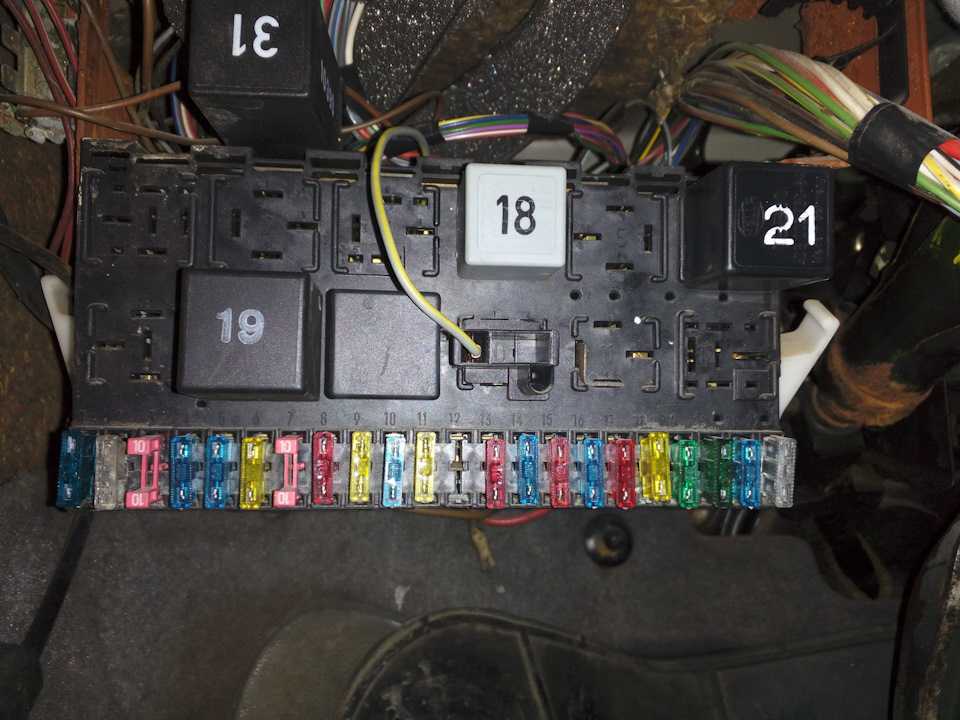

Монтажный блок расположен на стороне водителя, в нижней части лицевой панели. Он служит для размещения плавких предохранителей, основных реле и для присоединения пучков проводов. Плавкие предохранители расположены под крышкой блока плавких предохранителей.
1. Главные плавкие предохранители расположены под реле, в один ряд. Цепи, защищаемые каждым из плавких предохранителей, указаны на крышке блока. На некоторых моделях имеются дополнительные плавкие предохранители, установленные в отдельных держателях, расположенные или над реле, или в моторном отсеке.
2. Внутри плавкого предохранителя должна быть видна проволочка. Если плавкий предохранитель перегорел, то эта проволочка будет либо разорвана, либо расплавлена.
При замене всегда устанавливайте плавкий предохранитель, имеющий такие же номинальные характеристики, какие были у прежнего предохранителя. Никогда не используйте плавкий предохранитель с другими номинальными характеристиками и не заменяйте его какой-либо другой деталью.
Никогда не заменяйте плавкий предохранитель более одного раза, не выяснив причину неисправности. Номинальные характеристики плавкого предохранителя указаны на нем сверху.
Для облегчения распознавания плавкие предохранители имеют также цветовую маркировку, в зависимости от силы тока: бежевый — 5 А, красный — 10 А, голубой — 15 А, желтый — 20 А, зеленый — 30 А.
Всегда имейте на автомобиле запасные плавкие предохранители всех необходимых номиналов — по одному запасному предохранителю каждого номинала должно быть прикреплено в основании блока плавких предохранителей.
На автомобилях с дизельными двигателями электрическая цепь питания накальной свечи защищена плавкой вставкой. На всех первых моделях, как с бензиновыми, так и с дизельными двигателями, в цепи включения вентилятора охлаждения радиатора также имеется плавкая вставка.

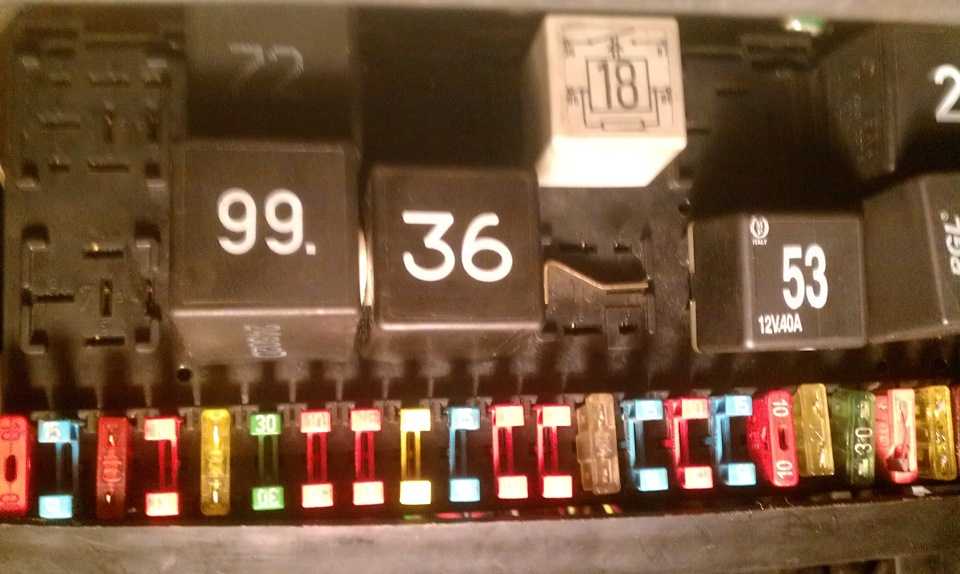

| Рис. 9.18. Реле, установленные в блоке плавких предохранителей, и местоположение дополнительных плавких предохранителей |
Расположение реле и плавких предохранителей на лицевой стороне монтажного блока представлено на рис. 9.18. Если цепь или система, управляемые с помощью реле, неисправны и можно предположить, что неисправно именно реле, то включите систему. Если реле функционирует, то должен быть слышен щелчок при его срабатывании. Если это так и есть, то неисправны элементы системы или электропроводка. Если реле не срабатывает, то либо на него не подается напряжение питания или управляющее напряжение, либо неисправно само реле. Для проверки замените проверяемое реле на заведомо исправное, но будьте внимательны — имейте в виду, что реле, которые выглядят похожими, не обязательно идентичны по характеристикам и выполняемым функциям. На корпусе каждого реле нанесен опознавательный номер, который не соответствует номеру на панели монтажного блока, указанному в прямоугольной рамке на схемах. Обозначение и назначение реле представлены в табл. 9.7. Цепи, защищаемые плавкими предохранителями, представлены в табл. 9.8.
| Рис. 9.19. Схема расположения разъемов с тыльной стороны монтажного блока |
Гольф плюс предохранители место установки
Сначала предпринимаются попытки устранить препятствие щетками стеклоочистителя. Если после пятой попытки это не удалось, то фольксваген гольф плюс блок предохранителей останавливаются в том положении, в котором они натолкнулись на препятствие.
Работа щеток может быть возоблена после удаления препятствия и повторного включения щеток. Если в течение 10 секунд после выключения зажигания переключатель стеклоочистителя будет переведен в нефиксированное положение кратковременной работы, то это приводит к тому, что фольксваген гольф плюс блок предохранителей встают в сервисный режим вдоль боковых кромок ветрового стекла.
В таком положении так называемый сервисный или зимний режим можно легко заменить щетки или отвести поводки во избежание наледи. Условия включения — Зажигание вкл. Впервые на Golf введена система Quick Lock для стеклоочистителя.
При этом шланги были заменены на гибкую подводку, что позволило избежать их перегибания. Штуцера подводящих трубок на насосах закреплены стопорными кольцами.
Форд Фьюжн – расположение блока предохранителей
В подкапотном пространстве
В моторном отсеке есть два монтажных блока.
Блок питания расположен на аккумуляторе.
Рядом с аккумулятором находится квадратный блок с релейными модулями.
Блок реле
| № | Деловое свидание, встреча |
| R1 | Отключение кондиционера при полностью открытой дроссельной заслонке |
| R2 | Высокоскоростной режим вентилятора охлаждения двигателя |
| R3 | Дополнительный отопитель (отопитель РТС) |
| R4 |
Схема элементов силового блока
| № | Расшифровка | Ток, А |
| Делает | Дополнительный отопитель (отопитель РТС) | 80 |
| FB | Передача инфекции | 60 |
| FC |
|
60 |
| FD | Вентилятор охлаждения и кондиционер | 40 |
| FE | Светильники и общий электронный модуль (GEM) | 60 |
| FF | Включить | 60 |
| FG | Двигатель и светотехника | 60 |
| FH | Лобовое стекло с подогревом, АБС, ESP, лобовое стекло | 60 |
Монтажный блок
он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.
Схема
Обозначение
| Делает | Дополнительный отопитель 80А (отопитель РТС) |
| FB | Коробка передач 60А |
| FC | 60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель) |
| FD | 40A Вентилятор охлаждения и кондиционер |
| FE | 60A Светильники и общий электронный модуль (GEM) |
| FF | Зажигание 60А |
| FG | 60А Мотор и осветительные приборы |
| FH | Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло |
Форд Фьюжн Блок предохранителей в салоне
| LHD | Правый руль |
| № | А | Деловое свидание, встреча |
| F1 | — | Не используется |
| F2 | — | Разъем прицепа |
| F3 | 7,5 | Осветительные приборы |
| — | Разъем прицепа | |
| F4 | 10 | Система отопления (кондиционирования) и вентиляции |
| F5 | ветры | АБС, ESP |
| F6 | тридцать | АБС, ESP |
| F7 | 7,5 | Автоматическая коробка передач |
| 15 | Автоматическая коробка передач | |
| F8 | 7,5 | Зеркала с электроприводом |
| F9 | 10 | Левый ближний свет |
| F10 | 10 | Правый ближний свет |
| F11 | 15 | Дневные ходовые огни |
| F12 | 15 | Блок управления двигателем |
| F13 | ветры | Блок управления двигателем, катализатор |
| F14 | тридцать | Стартер |
| F15 | ветры | Бензонасос |
| F16 | 3 | Блок управления двигателем (память) |
| F17 | 15 | Выключатель |
| F18 | 15 | Магнитола, диагностический разъем |
| F19 | 15 | Дневные ходовые огни |
| F20 | 7,5 | Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM) |
| F21 | — | Не используется |
| F22 | 7,5 | Левый габаритный огонь |
| F23 | 7,5 | Правые габаритные огни |
| F24 | ветры | Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM) |
| F25 | 15 | Сигнальные огни, указатели поворота (модуль электроники кузова (GEM)) |
| F26 | ветры | Обогрев заднего стекла (модуль кузовной электроники (GEM)) |
| F27 | 10 | Звуковой сигнал (модуль электроники кузова (GEM)) |
| 15 | Звуковой сигнал (модуль электроники кузова (GEM)) | |
| F28 | 3 | Аккумулятор, генератор |
| F29 | 15 | Легче |
| F30 | 15 | Включить |
| F31 | 10 | Выключатель |
| ветры | Разъем прицепа | |
| F32 | 7,5 | Зеркала с подогревом |
| F33 | 7,5 | Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM) |
| F34 | ветры | Лука |
| F35 | 7,5 | Сиденья с подогревом |
| F36 | тридцать | Стеклоподъемники |
| F37 | 3 | АБС, ESP |
| F38 | 7,5 | Модуль кузовной электроники (GEM (контакт 15)) |
| F39 | 7,5 | Воздушная подушка |
| F40 | 7,5 | Передача инфекции |
| 10 | Ближний свет | |
| F41 | 7,5 | Автоматическая коробка передач |
| F42 | тридцать | Лобовое стекло с подогревом |
| F43 | тридцать | Лобовое стекло с подогревом |
| F44 | 3 | Магнитола, диагностический разъем (клемма 75) |
| F45 | 15 | Стоп-сигнал |
| F46 | ветры | Передний дворник |
| F47 | 10 | Задний стеклоочиститель |
| 10 | Передний дворник (высокая скорость) | |
| F48 | 7,5 | Фары заднего хода |
| F49 | тридцать | Двигатель обогревателя |
| F50 | ветры | Противотуманные огни |
| F51 | 15 | Джек |
| F52 | 10 | Левый дальний свет |
| F53 | 10 | Правый дальний свет |
| F54 | 7,5 | Разъем прицепа |
| F55 | — | Не используется |
| F56 | ветры | Разъем прицепа |
| Реле | ||
| R1 | Зеркала с электроприводом или Осветительные приборы |
|
| R2 | Лобовое стекло с подогревом или Ближний свет |
|
| R3 | Включить или Дневные ходовые огни |
|
| R4 | Ближний свет или Включить |
|
| R5 | Ослепительный или Стартер |
|
| R6 | Бензонасос или Сложите зеркала |
|
| R7 | Стартер или Лобовое стекло с подогревом |
|
| R8 | Вентилятор или Дневные ходовые огни или Стартер |
|
| R9 | Дневные ходовые огни или Блок управления двигателем |
|
| R10 | Система загрузки или Сложите зеркала |
|
| R11 | Блок управления двигателем или Бензонасос |
|
| R12 | Зеркала с электроприводом или Функция энергосбережения аккумулятора |
| № | Реле |
| R1 | Кондиционирование воздуха |
| R2 | Вентилятор |
| R3 | Дополнительный отопитель (отопитель РТС) или Фары заднего хода |
| R4 | Дополнительный отопитель (отопитель РТС) |
Расположение и схема
Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.
Фольксваген Гольф 2
Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.
Блок предохранителей ФВ Гольф второго поколения
| Номер | Назначение |
| 1, 2 | Эти компоненты БП отвечают за функциональность левой и правой фары ближнего света. |
| 3 | Этот предохранитель обеспечивает функционирование подсветки панели приборов и ламп, освещающих номерной знак авто. |
| 4 | Этот компонент обеспечивает функционирование лампочек освещения бардачка. |
| 5 | Ответственный за функционирование моторчика стеклоочистителя и омывателя ветрового стекла. |
| 6 | Гарантирует работу вентилятора печки салона. |
| 7 | Ответственный за работоспособность правой задней фары и стоповых огней. |
| 8 | Обеспечивает обогрев заднего стекла. |
| 9 | Противотуманные огни. |
| 10,11 | Ответственный за работоспособность фонарей дальнего света. |
| 12 | Рулевой гудок. |
| 13 | Обеспечивает функциональность задних габаритных огней. |
| 14 | Определяет работоспособность клапана отсечки топлива. |
| 15 | При выходе из строя этого элемента может быть нарушена работа панели приборов. |
| 16 | Гарантирует функциональность аварийной сигнализации. |
| 18 | При выходе из строя этого элемента невозможно функционирование вентилятора радиатора и кондиционера. |
| 19 | Ответственный за лампы стоп-сигнала. |
| 20 | Освещение салона автомобиля. |
| 21 | Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя. |
Предохранители под номерами 17 и 22 являются запасными.
Фольксваген Гольф 3
Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.
Схема БП, установленного в Фольксваген третьей версии
| Номер | Предназначение |
| 1, 2 | Лампы ближнего света, левая и правая. |
| 3 | Фонари освещения номерного знака авто. |
| 4,5 | Ответственный за функционирование моторов омывателя ветрового и заднего стекол и стеклоочистителя. |
| 6 | Гарантирует работоспособность нагревательного элемента отопительной системы. |
| 7,8 | При выходе из строя этого компонента в автомобиле не будут работать лампы задних и передних габаритных огней. |
| 9 | Устройство подогрева заднего стекла. |
| 10 | Гарантирует функциональность противотуманных огней. |
| 11,12 | Отвечает за работоспособность левой и правой ламп света дальнего. |
| 13 | Рулевой гудок. |
| 14 | При поломке этого компонента перестанут работать лампы реверсивного хода, а также устройство подогрева форсунок омывателя. |
| 15 | Ответственный за работоспособность клапана отсечения бензина, а также датчика привода спидометра. |
| 16 | При поломке этого элемента могут возникнуть неполадки или неточности в работе панели приборов. |
| 17 | Функционирование ламп поворотов и световой аварийной сигнализации. |
| 18 | Если этот предохранитель сгорел, то автомобиль не заведется, поскольку данный компонент обеспечивает работоспособность топливного насоса. |
| 19 | Кондиционер и вентилятор охлаждения радиатора. |
| 20 | Огни фонарей, включающихся при нажатии на педаль тормоза. |
| 21 | Гарантирует функциональность лампочек освещения салона автомобиля, электронных часов, а также ламп подсветки багажного отсека. |
| 22 | Ответственный за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя. |
Фольксваген Гольф 4
Ниже представлена схема и назначение устройств БП для ФВ четвертой версии. Непосредственно блок находится с левой стороны на торпеде, в районе водительского места. Чтобы получить доступ к нему и увидеть вживую, необходимо отсоединить крышку при помощи шлицевой отвертки.

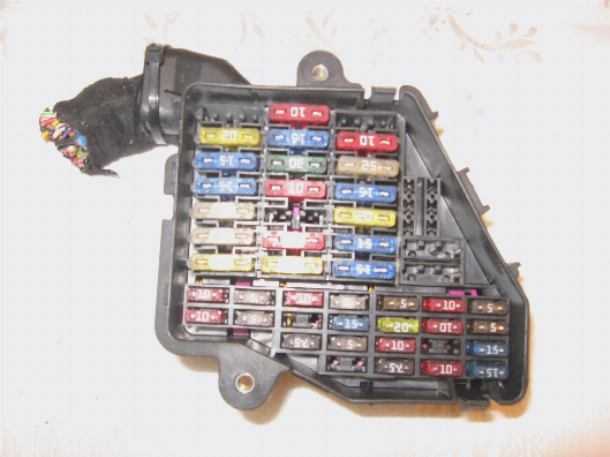

БП машины ФВ четвертой версии
Описание и назначение компонентов БП
Описание и назначение компонентов БП
Загрузка …
Фольксваген Гольф 5, 6
Для моделей пятых и шестых версий схема БП будет одинаковой. Место расположения БП — с левой стороны панели приборов, в том районе, где водительская дверь соприкасается с торпедой. Ниже представлена схема и описание всех компонентов.

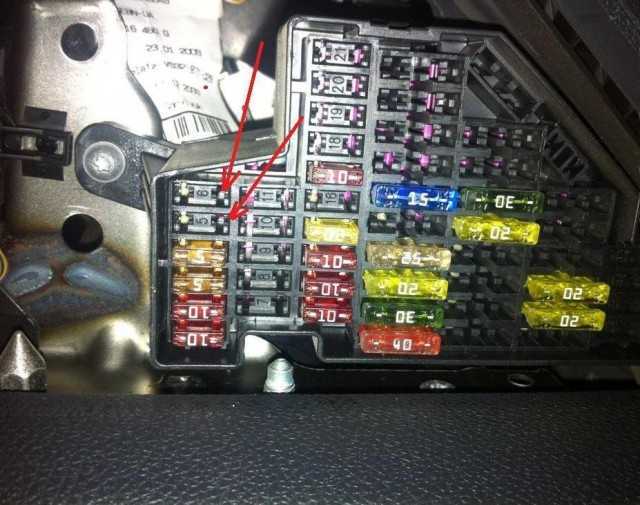

БП для моделей 5 и 6
БП для моделей 5 и 6
БП для моделей 5 и 6
БП для моделей 5 и 6
БП для моделей 5 и 6
Процесс снятия и замены

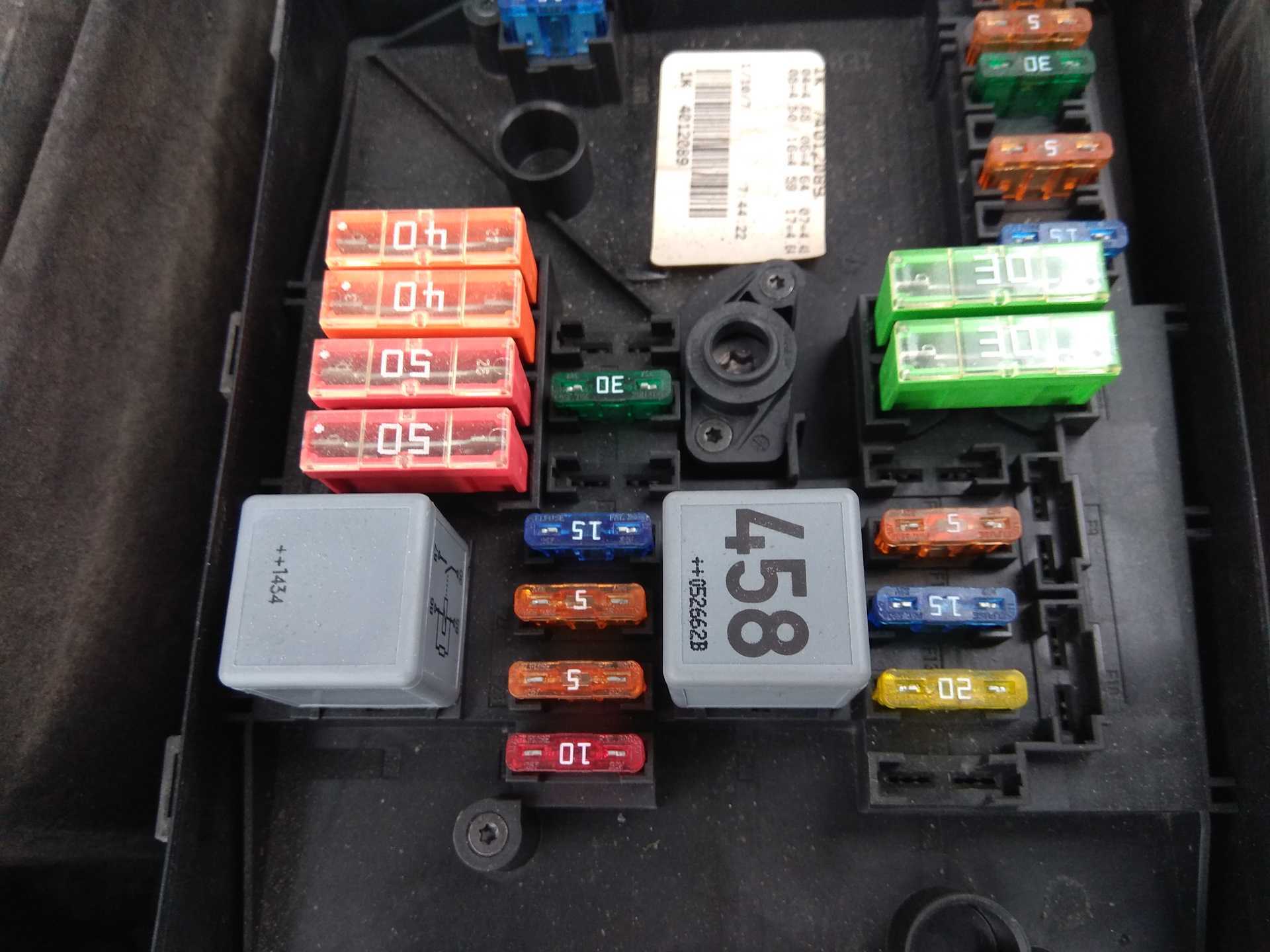

Под капотом
Порядок действий следующий:
- Предварительно выключив зажигание, необходимо обесточить бортовую сеть сняв минусовую клемму с аккумулятора.
- Открыть крышку с монтажного блока предохранителей, предварительно отжав фиксаторы.
- Вытащить испорченный элемент. Если перегорел силовой мультипредохранитель на торце, открутить гайки на 14, снять провода со шпилек и, отжав пластиковые фиксаторы, вытащить мультипредохранитель. Он заменяется только целиком.
- Определить и устранить источник короткого замыкания, повлекшей за собой к перегоранию предохранителя.
- Установить новый элемент.
