Схема предохранителей nissan bluebird u14

Предохранители ниссан куб z10 с описанием назначения элементов

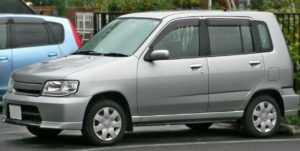

Nissan Cube — субкомпактвэн японской сборки. За весь период было выпущено три поколения данной серии. Мы представляем описание предохранителей для первого поколения ниссан куб z10. Nissan cube az10 выпускался в 1998, 1999, 2000, 2001,2000 и 2003 году. После этого его сменило 2 поколение.

Для все автомобилей семейства ниссан куб характерно размещение двух блоков с предохранителями и реле. Один в салоне, рядом с рулевой рейкой, за защитной крышкой, а другой под капотом, рядом с аккумулятором.

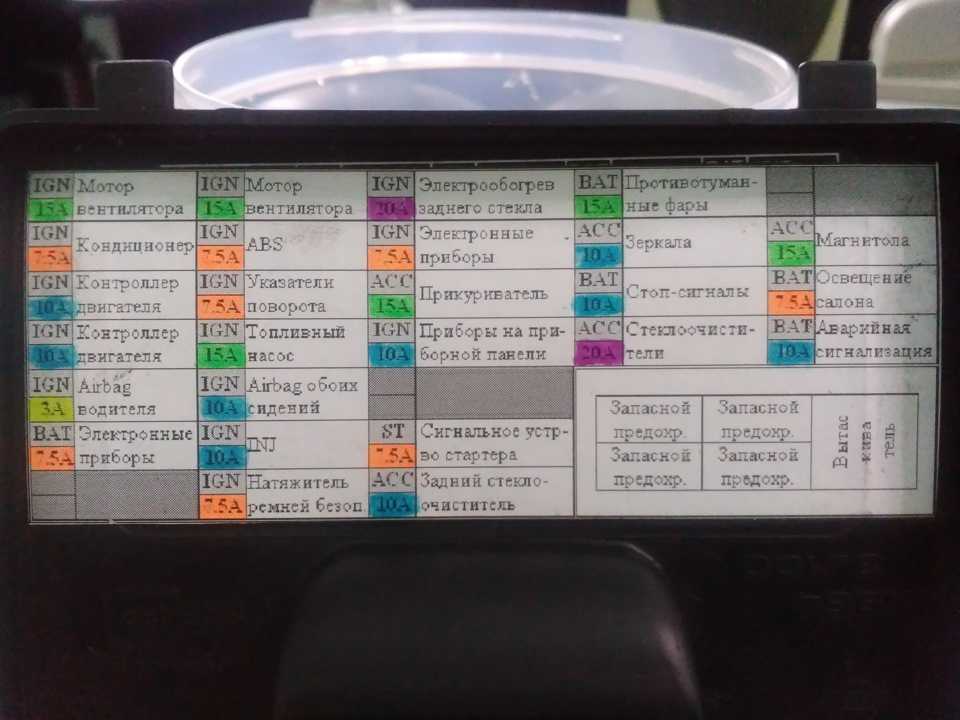

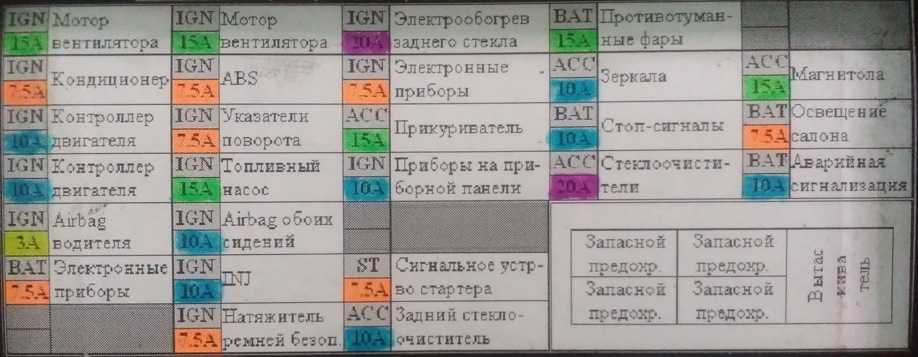

Предохранители в салоне

Фотография блока

Схема

Описание

первая колонка10А — «сигнал стартера».15А — «сеть 100В»10А — «стекло-люко-подъёмник»10А — «свет в салоне»10А — «стоп-сигналы»15А — «подогрев щёток»10А — «звуковой сигнал»15А — «противотуманная фара»10А — «аварийки»10А — «лампы заднего хода»10А — «поворотники»10А — «приборная панель»10А — «ABS»

вторая колонка10А — «коробка передач»10А — «подушки безопасности»10А — «ЭБУ»15А — «бензонасос»10А — «инжектор»10А — «кондиционер»пустая строка15А — «вентиляторы»10А — «магнитола»15А — «электрические розетки, прикуриватель»20А — «стеклоочистители»10А — «зеркало, задний стеклоочиститель»15А — «подогрев (стекла)»

За прикуриватель отвечает предохранитель номер 23 на 15А.

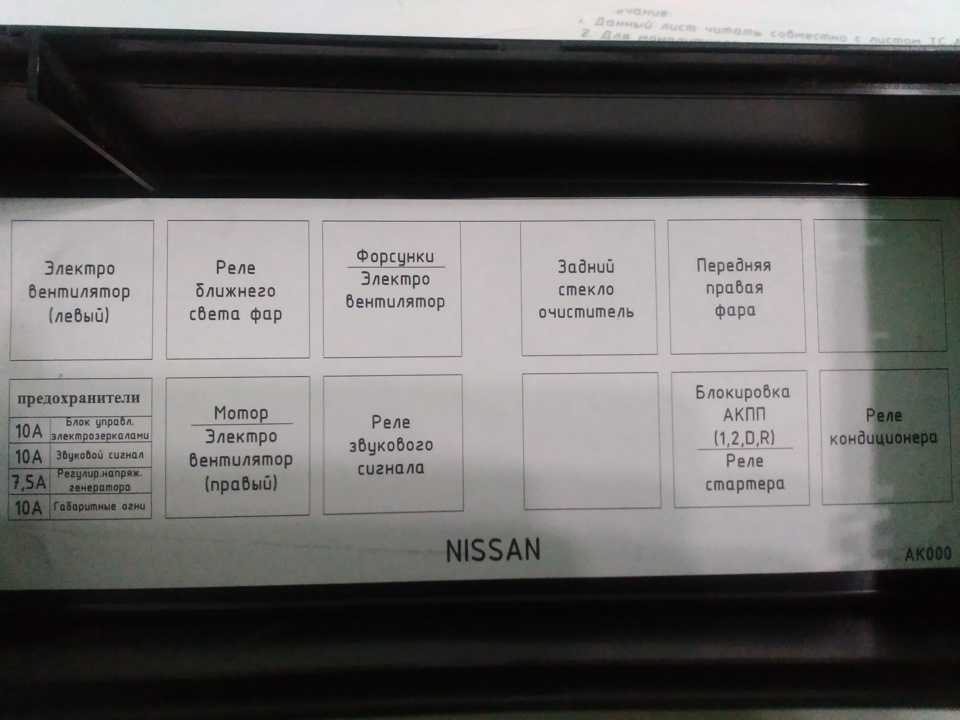

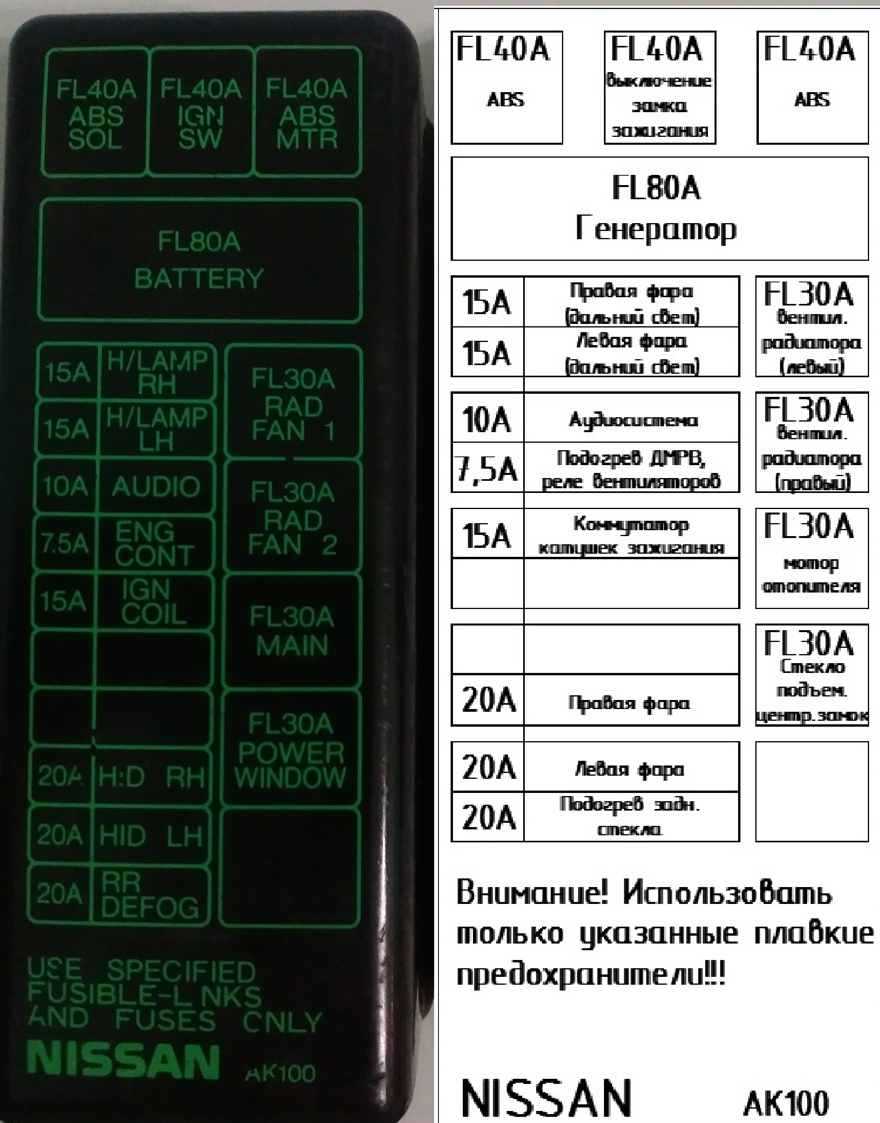

Блок под капотом

Фото схема

30А АБС
10А Двигатель
10А Генератор
15А Свет фар (правая сторона)
15А Свет фар (левая сторона)
30А Электро вентилятор
30А Электроподъемники
30А АБС
10А Аудиосистема
10А Система впрыска
30А Система впрыска
25А Вентилятор контиционера
45А Гидроусилитель руля

Сверяйте назначение Ваших предохранителей с актуальным описанием на крышке блока.

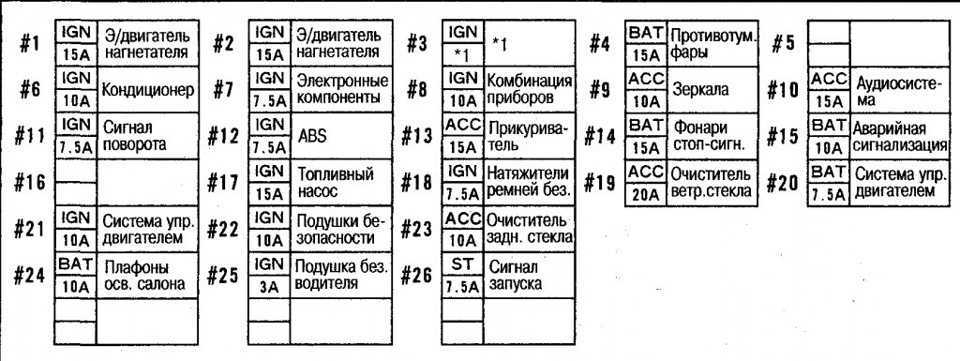

Блок в салоне Nissan Sunny

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

Вариант 1

Вариант 2

Таблица с описанием

Назначение вариант 2

Зеркала
Лампы стоп-сигналов
Электророзетка
Кондиционер
Контрольные (сигнальные лампы) приборной доски
Резерв
Обогрев заднего стекла
Кислородный датчик
Резерв
Электропакет
Контроллер АКПП
Электропакет
Лампа салона
Электромотор вентилятора салона (обогреватель/ кондиционер)
Кондиционер
Электромотор вентилятора салона (обогреватель/ кондиционер)
Система впрыска топлива
Подушки безопасности
Резерв
Контроллер двигателя
Сигнал запуска
Прикуриватель
Резерв
Резерв
Очиститель ветрового стекла
Резерв
Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
Омыватель заднего стекла
Бензонасос
Спидометр, тахометр, указатели температуры и уровня топлива
ABS

Рядом могут быть расположены несколько отдельных реле.

Схема предохранителей nissan bluebird. Автоновости, факты, фотографии

Фото
Предохранители Ниссан Замена, схемы подключения обозначения
Видео

Рассказ владельца Nissan Bluebird — другое. Доброго времени суток!

Ищу схему расположения предохранителей Помогите найти схему расположения предохранителей! Автоклуб Nissan Bluebird Sylphy эксплуатация и ремонт.

Nissan bluebird sylphy G10 Nissan cabstar F24 (06 Предохранители Ниссан Схема подключения предохранителей Nissan Almera.

Какой предохранитель за что отвечает под капотом? Гости Помогите найти схему расположения предохранителей! Минус, я так понимаю, это масса. Она действительно хорошая за свои деньги. У меня есть светлый и родной чёрный.

Подписаться на эту тему…. Погасла подсветка панели приборов. Перибирать все подряд не хочется. Да и на будующее тоже не помешало бы бросить переводик в бардачёк. Предохранитель нашёл, но вопрос с переводом остался. Переберать туеву хучу фузов — это не наш метод! Типо того, если не совпадает с картинкой то по иероглифам можно прикинуть. Что бы было проще идентифицировать фузы — я их пронумеровал. А гудок походу под капотом. Один из них на габариты и подсветку панели приборов и ещё два каких то.

Литературы нет, но если хочешь посмотреть на этот блок — я могу его сфотать. Метлы у меня даже и нет. Где искать предохранитель прикуривателя? Купил компрессор, включил, он тут же выбил предохранитель в прикуривателе. Подскажите где находится предохранитель либо реле прикуривателя. Все что ни делается — к лучшему. Насчет «болтаются» — сомневаюсь. Мало того что сгоревший предохранитель сидит в гнезде не хуже целого пальцами бывает и не вытащить , так ещё и снаружи увидеть, что нить оплавлена — крайне трудно.

Приходится вытаскивать и смотреть на просвет. Спасибо всем, проблему решил, K. Там кстати во всяком случае у меня в машине в блочке предохранителей есть специальная штучка типа белой прищепки для извлечения предохранителей!

Я тоже искал предохранитель прикупивателя сам не курю, но подарили автопылесос , нашел достаточно быстро. Проблемы с электрикой наших Птиц обходят восновном стороной…. Тут недавно с корешем подкачивали шины эл. Толи как то не так сунули — наперекосяк….. Скорей всего предохранитель гакнулся С тем и обращаюсь, можа в курсах хто, где он находится и как вытаскивается…?!

Блок предохранителей находится с водителькой стороны примерно там где у тебя правая коленка когда сидишь, в общем найдешь там небольшую крышечку, ее и открывай. У меня когда машину купил та же самая история была, не работал прикупиватель потому как в него фтыкали компрессор, про заднее стекло ничего не могу сказать.

У меня в этом блоке предохранителей есть специальная прищепочка которой очень легко вынимать предохранители, вставляешь ее , тянешь и предохранитель вываливается прямо в руку. А компрессор я теперь просто к аккумулятору подсоединяю! Выбор и приобретение правый руль. Выбор и приобретение левый руль. FAQ Часто задаваемые вопросы. Грузовые автомобили и спецтехника.

Правовой FAQ Часто задаваемые вопросы. В гостях у Фреда. Toyota — микроавтобусы и минивэны. Toyota — общий форум. Nissan — общий форум. Mitsubishi — общий форум. Honda — общий форум. Mazda — общий форум. Suzuki — общий форум. Isuzu — общий форум. Daihatsu — общий форум. Рулевая рейка на Nissan Primera….

Пружина ходовой части перед…. Пятничная подборка интересных видеороликов…. Что залить и как?

Назначение для с24

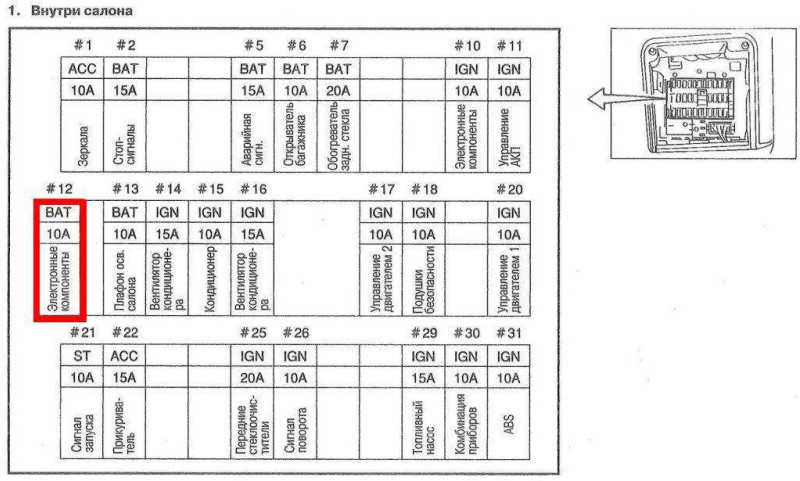

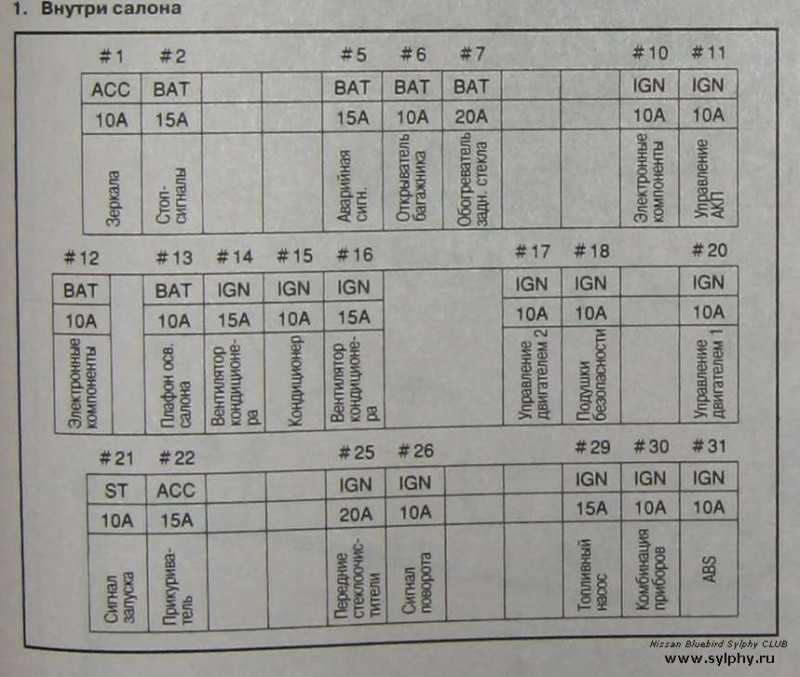

Блок в салоне

Фотография

Схема

Назначение

10А Магнитола, Аудиосистема
15А Стоп сигналы
20А Обогреватель заднего стекла
10А Задний кондиционер
15А Аварийная сигнализация
10А Задний отопитель
15А Дополнительный разъем питания
10А Система управления подвеской
10А Подогрев зеркал
10А Задний разъем питания
10А Система управления АКПП
10А Электронные компоненты
10А Салонное освещение
15А Вентилятор отопителя (передний)
15А Кондиционер
15А Вентилятор отопителя (передний)
10А Система управления двигателем (№2)
10А Подушки безопасности
Система управления двигателем (№1)
10А Стартер
15А Прикуриватель
15А Шторки
15А Зеркала
20А Передний стеклоочиститель
10А Указатели поворотов
15А Топливный насос
10А Задний стеклоочиститель
10А Приборная панель
10А Система ABS

Ошибки Nissan по протоколу OBDI. Самодиагностика.

11 — Отсутствие сигнала от датчика положения коленчатого вала

12 — Неправильный (высокий или низкий уровень сигнала) от датчика массового расхода воздуха (Mass Airflow Sensor)

13 — Блок управления не получает сигнала от датчика температуры охлаждающей жидкости двигателя в течении 45 секунд после запуска двигателя (Coolant Temp. Sensor)

14 — Отсутствие сигнала датчика скорости автомобиля (Vehicle Speed Sensor (VSS))

21 — Отсутствие сигнала зажигания

22 — Неисправность топливного насоса

31 — Неисправность электронного блока управления

32 — Неисправность датчика системы рециркуляции ОГ (EGR sensor)

33 — Неисправность выходного сигнала (завышенные показания) кислородного датчика (Oxygen sensor)

34 — Неисправность датчика детонации (Knock sensor)

35 — Блок управления не получает сигнала от датчика температуры системы рециркуляции ОГ (EGR)

43 — Отсутствие сигнала от датчика положения дроссельной заслонки (TPS)

45 — Нерасчетная работа форсунок: утечка топлива или подсос воздуха

51 — Форсунка не работает

54 — Неисправность блока управления АКПП

55 — Неисправностей не обнаружено

Описание для с25

Предохранители в салоне

Вариант 1

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Расшифровка

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

15А Вентилятор печки
15А Вентилятор печки
15А Прикуриватель
10А Электро привод зеркал, Аудиосистема
10А Дополнительные устройства
10А Обогрев заднего стекла
10А Панель управления климат контролем

p, blockquote 35,0,0,0,0 —>

10А Дополнительные устройства
10А Освещение салона
10А Стоп сигналы
10А Поворотники
15А Дополнительные электроприборы
10А
10А Зажигание
10А Гидроусилитель
10А Приборная панель
10А Подушки безопастности
10А Стеклоподъмники

Вариант 2

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

Схема

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

Обозначение

p, blockquote 40,0,0,1,0 —>

Часы, климат-контроль, дистанционного управление замками дверей
Подушки безопасности
Приборная панель
Комбинированный переключатель
Отсутствует
Обогрев зеркал
Отсутствует
Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
Комбинация приборов
Фонари поворотов, освещение салона
Фонари стоп-сигналов , сигнал торможения для ESP, ABS
Управление блоком 4WD
Дополнительные фары
Интеллектуальный ключ (отсутствует)
Управление кондиционером
Мотор печки
Отсутствует
Прикуриватель
Электророзетки
Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

p, blockquote 42,0,0,0,0 —>

Он находится под воздуховодом и содержит все основные реле.

p, blockquote 43,0,0,0,0 —>

p, blockquote 44,0,0,0,0 —>

Схема

p, blockquote 45,0,0,0,0 —>

p, blockquote 46,0,0,0,0 —>

Описание

p, blockquote 47,0,0,0,0 —>

41 Отсутствует
42 Отсутствует
43 Правая дальняя фара
44 Левая дальняя фара
45 Задние габариты, освещение номерного знака
46 Передние габариты
47 Отсутствует
48 Очиститель ветрового стекла
49 Левая ближняя фара
50 Правая ближняя фара
51 Кондиционер
52 Отсутствует
53 Отсутствует
54 Отсутствует
55 Обогреватель заднего стекла и зеркал
56 Параллельно с 55
57 Топливный насос
58 Стартёр двигателя
59 Управление 4WD
60 Фонари заднего хода
61 Питание дроссельной заслонки
62 Питание блока ЕСМ
63 Питание кислородных датчиков
64 Питание форсунок
65 Противотуманные фары

Блок предохранителей

Фотография

p, blockquote 48,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

Схема

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —>

Расшифровка

p, blockquote 52,0,0,0,0 —>

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) — отсутствует 37. РТС (дизель) — отсутствует 38. Управление АКПП -отсутствует

p, blockquote 53,0,0,0,0 —> p, blockquote 54,0,0,0,1 —>

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк

Для идентификации автомобиля и достоверного подбора блок предохранителей Nissan Serena I C23M Минивэн, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Nissan bluebird sylphy предохранитель прикуривателя

Определение неисправного предохранителя nissan bluebird sylphy

предохранитель на прикуриватель и магнитофон nissan expert 11 кузов

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

Замена прикуривателя Nissan sunny

Как проверить предохранитель в автомобиле

проблема с ниссан блюберд

Электротабло Wingroad

Как расцепить блок предохранителей на NISSAN Laurel

КАК УБРАТЬ (ОБНУЛИТЬ,УСТРАНИТЬ) «ЧЕК» на авто? #check engine

реле ниссан 1980 хх

Также смотрите:

Молдинг на арку крыла Шкода
Свечи зажигания срок службы Форд Фокус 2
Как подключить сигналку к центральному замку на Форд
Смотреть Шевроле Нива отзывы зимой видео
Смотреть тест драйв Субару Аутбек 2015
Фильтр для акпп Митсубиси либеро
Прямоток на Honda cbr 125
Подшипник скф на Опель астра
Газовая установка на Фольксваген поло
Chevrolet trax 2015 в россии
Ниссан примера р12 нет тяги
Щетки дворники для Форд Фокус 2 рестайлинг
Тест драйв Шевроле каптива 2.4 автомат 2013 видео
Kia cerato 2005 расход бензина
Радиаторы охлаждения для Лексус gx470

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем — 1.6 л., мощность — 97 л.с., тип — бензиновый, модель — GA16DE. Привод: задний. Год выпуска: 1993-2001

Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — бензиновый, модель — GA16DE. Привод: задний. Год выпуска: 1994-2000

Двигатель: объем — 2 л., мощность — 126 л.с., тип — бензиновый, модель — SR20DE . Привод: задний. Год выпуска: 1992-2001

Двигатель: объем — 2.4 л., мощность — 126 л.с., тип — бензиновый, модель — KA24E . Привод: задний. Год выпуска: 1994-2000

Двигатель: объем — 2 л., мощность — 67 л.с., тип — дизель, модель — LD20. Привод: задний. Год выпуска: 1992-2001

Двигатель: объем — 2.3 л., мощность — 75 л.с., тип — дизель, модель — LD23 . Привод: задний. Год выпуска: 1995-2001

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

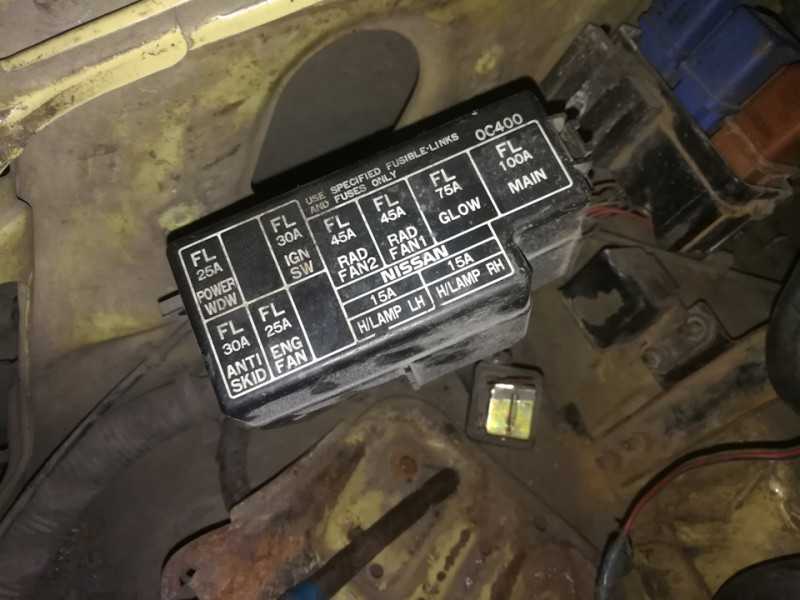

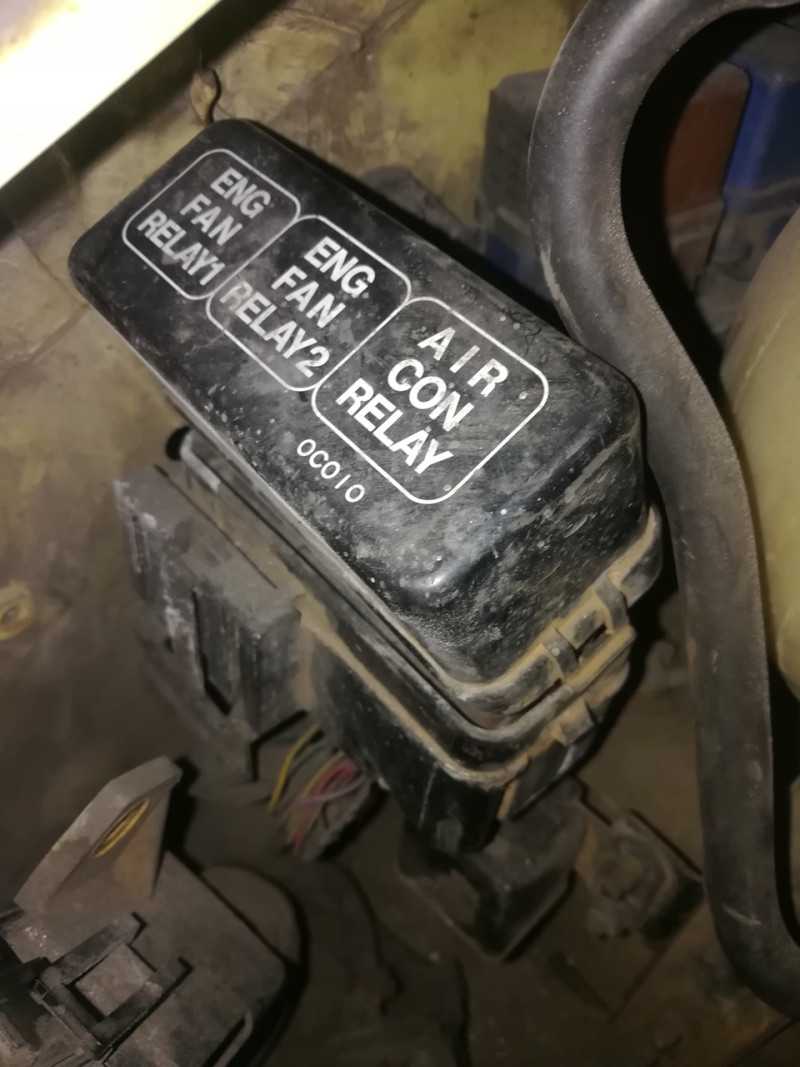

Искал в интернете обозначение подкапотного блока реле, но толкового не чего не нашел.Начал пилить сам

1 Power wdw -стеклоподъемник2-3- Ign sw — замок зажигания4- anti skid -Абс(ну это не точно)5- Eng fan -(что то с вентилятором двс)6-7- Rad fan 1,2 -пропелер радиатора8- Glow — свечи накаливания9- Main -Главный10 -H/Lamp LH (H/LAMP RH) — фары

ENG FAN RELAY 1,2 — Реле вентилятора двс

AIR CON RELAY — реле кондиционера.

У Серены с какой стороны руль с такой стороны и блок подкапотом.

Тюнинг

С зажатостью моторов, идущих на рынок стран СНГ, можно бороться путем чип-тюнинга (перепрошивки), портинга головки блока. Выбивание катализатора и установка прямого выхлопа также приносят результат, увеличивая мощность до 145 лошадей. Более весомых показателей можно добиться с помощью турбонаддува.

Установка наддува предполагает замену шатунно-поршневой группы на кованую, монтаж насоса с большей производительностью, а также смену форсунок. В качестве турбины подходит Garrett T3. Базовая ШПГ выдерживает отдачу в 200 л.с., но для продления ресурса двигателя лучше ставить усиленную. После тюнинга на турбированном QG18DE с портингом головки можно развить мощность, превышающую отметку в 200 л.с., но только при точной настройке остальных узлов автомобиля. Изменения обязательно скажутся на ресурсе, причем не в лучшую сторону.

Недостатки, слабые места и преимущества

К слабым местам двигателя QG18DE можно отнести прокладку клапана, отвечающего за холостой ход, цепь ГРМ, форсунки. Основные проблемы мотора дают о себе знать именно в этих узлах. Перестающая держать прокладка клапана холостого хода приводит к попаданию охлаждающей жидкости на блок управления автомобиля, что чревато серьезной поломкой. Предвестником поломки служат сбои во время работы двигателя на холостом ходу. Цепь газораспределительного механизма в случае обрыва или перескока провоцирует повреждение клапанов. Поэтому деталь требует замены в строгом соответствии с регламентом.

К минусам можно отнести проблемы с запуском на прогретом ДВС (забиты форсунки), масложор (доходящий в некоторых случаях до литра на 1000 км). К плюсам мотора относятся ремонтопригодность блока, выполненного из чугуна, а также система зажигания, предотвращающая чрезмерный выброс вредных веществ в атмосферу. Достоинством также является система самодиагностики авто, фиксирующая и сохраняющая в памяти все неполадки.

Описание для с23

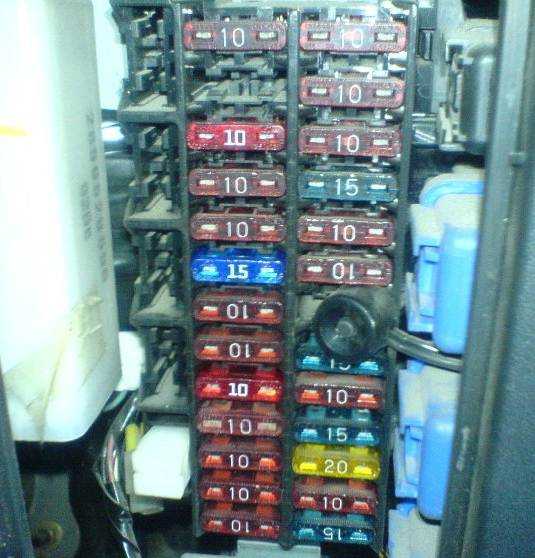

Блок в салоне

Фотография

Схема

Описание

10А – Левый задний габарит
10А – Правый задний габарит
10А – Мотор вентилятора
10А – Вентилятор печки / 20А – Зажигание
10А – АБС
10А – ЭБУ ДВС
7,5А – Стартер
7,5А – Свет в салоне
15А – Стоп сигналы
10А – Сигнал
15А – Магнитола
15А – Противотуманные фары
15А – Аварийная сигнализация
10А – Габариты
10А – Сигналы поворотников
15А – Контроль ремней безопстности
15А – Обогрев заднего стекла
7,5А – Приборная панель
10А – АБС
10А – Электронные компоненты мотора
15А – Топливный насос
10А – Подушки безопастности
10А – Кондиционер
15А – Передний вентилятор отопителя
15А – Передний вентилятор отопителя
15А – Магнитола
15А – Прикуриватель
10А – Передние дворники
20А – Задний дворник, электро зеркала
10А – Трансмиссия, коробка передач

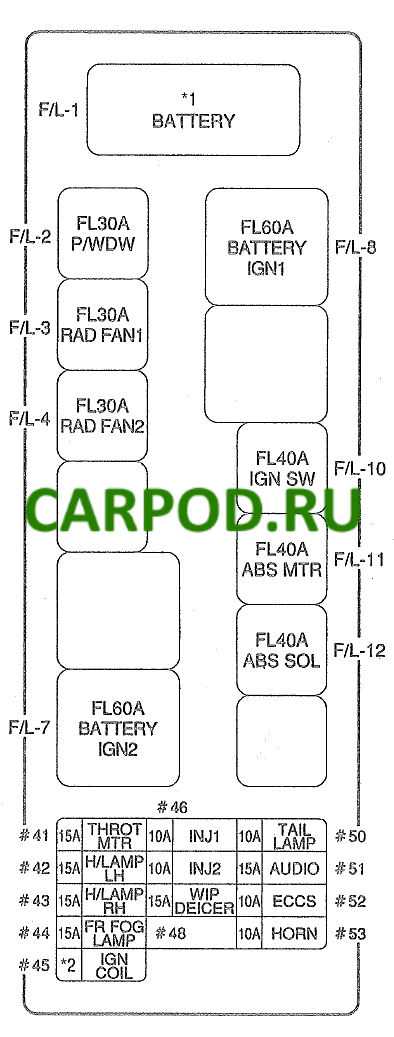

Блоки под капотом

Под капотом на правом крыле возле аккумулятора буду находится дополнительные блоки с реле и предохранителями.

Вариант 1

Вариант 2 (леворульные модели)

Тут находятся 2 предохранителя на 15А защиты передних фар. Второй вариант расшифровки смотрите тут.

Характеристики двигателя QG18DE

Технические характеристики двигателя QG18DE следующие:

точный объем – 1769 куб. см
мощность (л.с.) – от 115 до 128
крутящий момент (Н/м) – от 158 до 175
степень сжатия – 9,5
питание – инжектор
блок цилиндров из чугуна
количество цилиндров – 4
клапанов на цилиндр – 4
ход поршня – 88 мм
диаметр цилиндра – 80 мм
используемое топливо – бензин АИ-95
привод ГРМ – цепь
экологический класс – Евро 3/4
объем масла в двигателе – 2,7 л
периодичность замены смазки – каждые 15 тысяч км (при тяжелых условиях – через 7,5 тысяч)
допустимый расход масла – до 500 гр. на 1000 км пробега
годы выпуска – 1998-2006

Расход топлива

О потреблении бензина можно судить на примере нескольких авто с двигателем QG18DE. Ниссан Альмера второго поколения (N16) c 5МКПП имеет такие показатели – в городе 10,4 л, на трассе 6 л, смешанный цикл 7,6 л. Расход топлива на Ниссан Альмера второго поколения (N16) c 4АКПП – городской режим 10,6 л, режим «трасса» 6,2 л, смешанный вариант 7,8 л. Ниссан Примера 3 поколения (P12) c 4АКПП демонстрирует такую картину – в городе 10,4 л, за городом 6,6 л, среднее значение 8 литров.

Расположение номера двигателя

Увидеть номер мотора не всегда удается, поскольку он набит на площадке, склонной к коррозии. Располагается она на блоке цилиндров с правой стороны.

Описание для с25

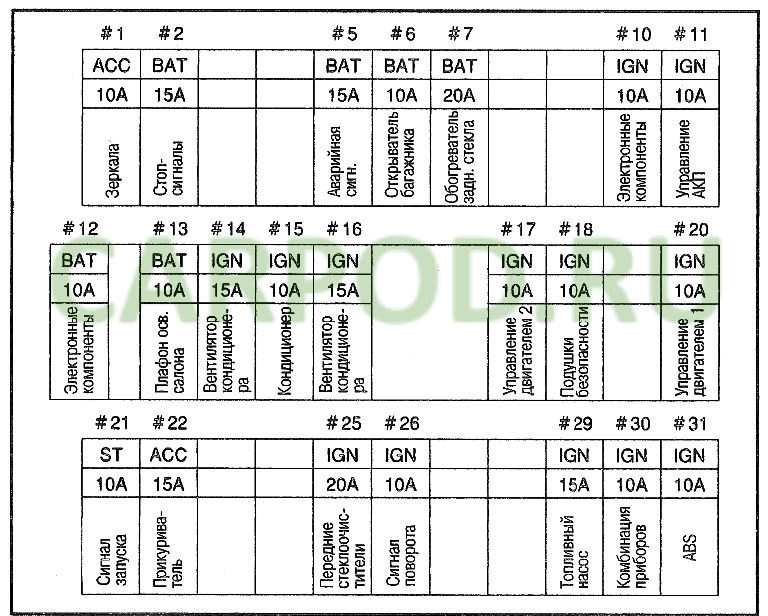

Предохранители в салоне

Вариант 1

Расшифровка

Левый ряд:

15А Вентилятор печки
15А Вентилятор печки
15А Прикуриватель
10А Электро привод зеркал, Аудиосистема
10А Дополнительные устройства
10А Обогрев заднего стекла
10А Панель управления климат контролем

Правый ряд:

10А Дополнительные устройства
10А Освещение салона
10А Стоп сигналы
10А Поворотники
15А Дополнительные электроприборы
10А
10А Зажигание
10А Гидроусилитель
10А Приборная панель
10А Подушки безопастности
10А Стеклоподъмники

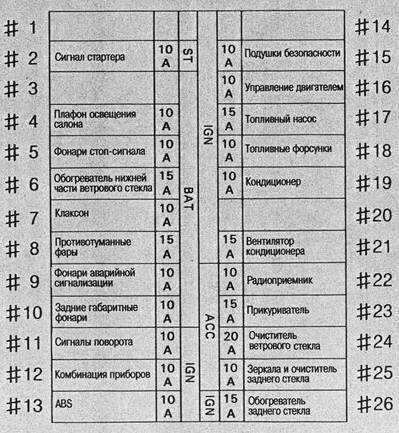

Вариант 2

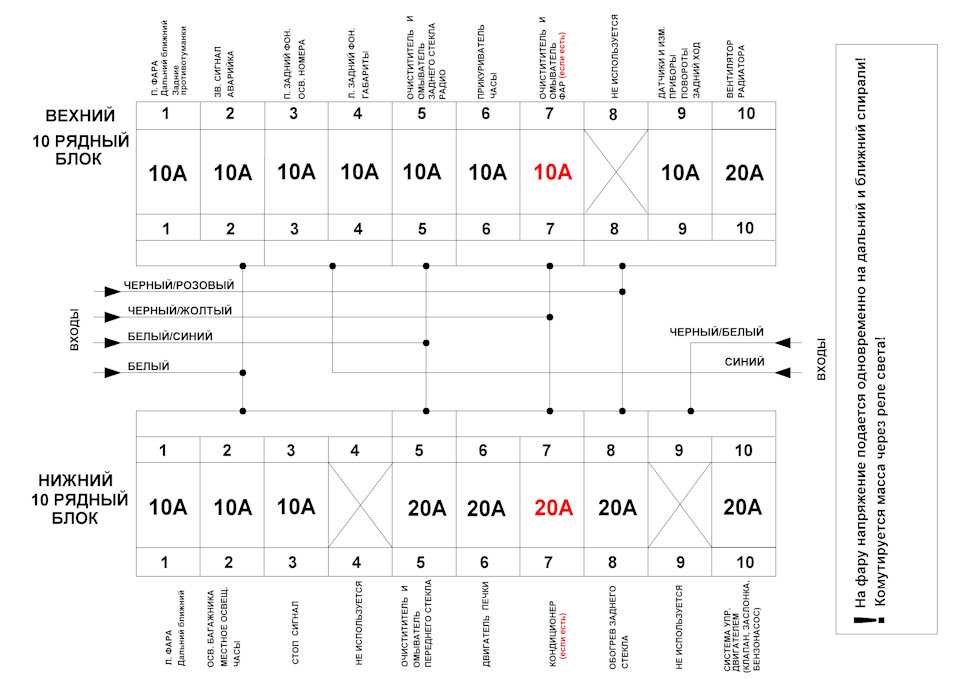

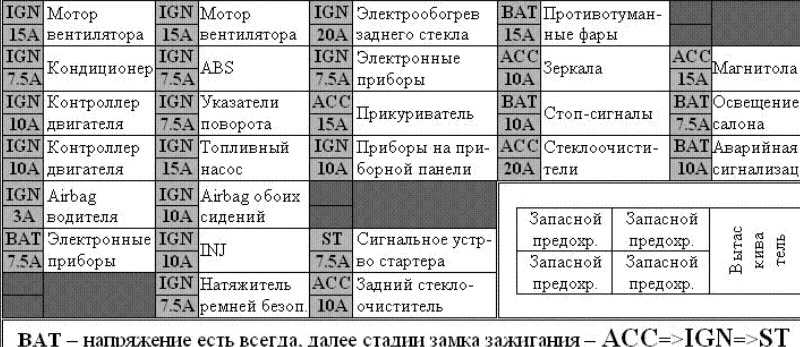

Схема

Обозначение

Часы, климат-контроль, дистанционного управление замками дверей
Подушки безопасности
Приборная панель
Комбинированный переключатель
Отсутствует
Обогрев зеркал
Отсутствует
Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
Комбинация приборов
Фонари поворотов, освещение салона
Фонари стоп-сигналов , сигнал торможения для ESP, ABS
Управление блоком 4WD
Дополнительные фары
Интеллектуальный ключ (отсутствует)
Управление кондиционером
Мотор печки
Отсутствует
Прикуриватель
Электророзетки
Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

Схема

Описание

41 Отсутствует
42 Отсутствует
43 Правая дальняя фара
44 Левая дальняя фара
45 Задние габариты, освещение номерного знака
46 Передние габариты
47 Отсутствует
48 Очиститель ветрового стекла
49 Левая ближняя фара
50 Правая ближняя фара
51 Кондиционер
52 Отсутствует
53 Отсутствует
54 Отсутствует
55 Обогреватель заднего стекла и зеркал
56 Параллельно с 55
57 Топливный насос
58 Стартёр двигателя
59 Управление 4WD
60 Фонари заднего хода
61 Питание дроссельной заслонки
62 Питание блока ЕСМ
63 Питание кислородных датчиков
64 Питание форсунок
65 Противотуманные фары

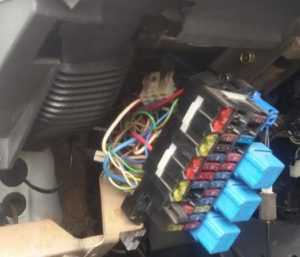

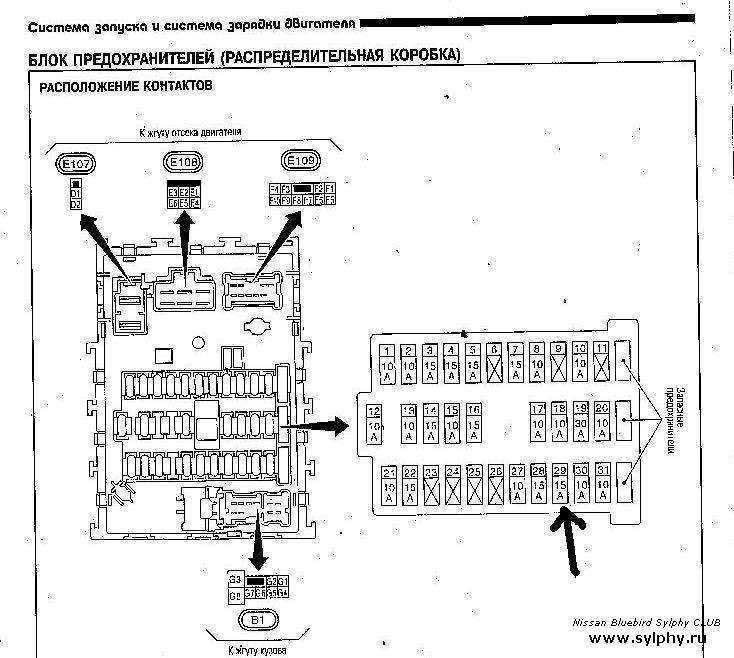

Блок предохранителей

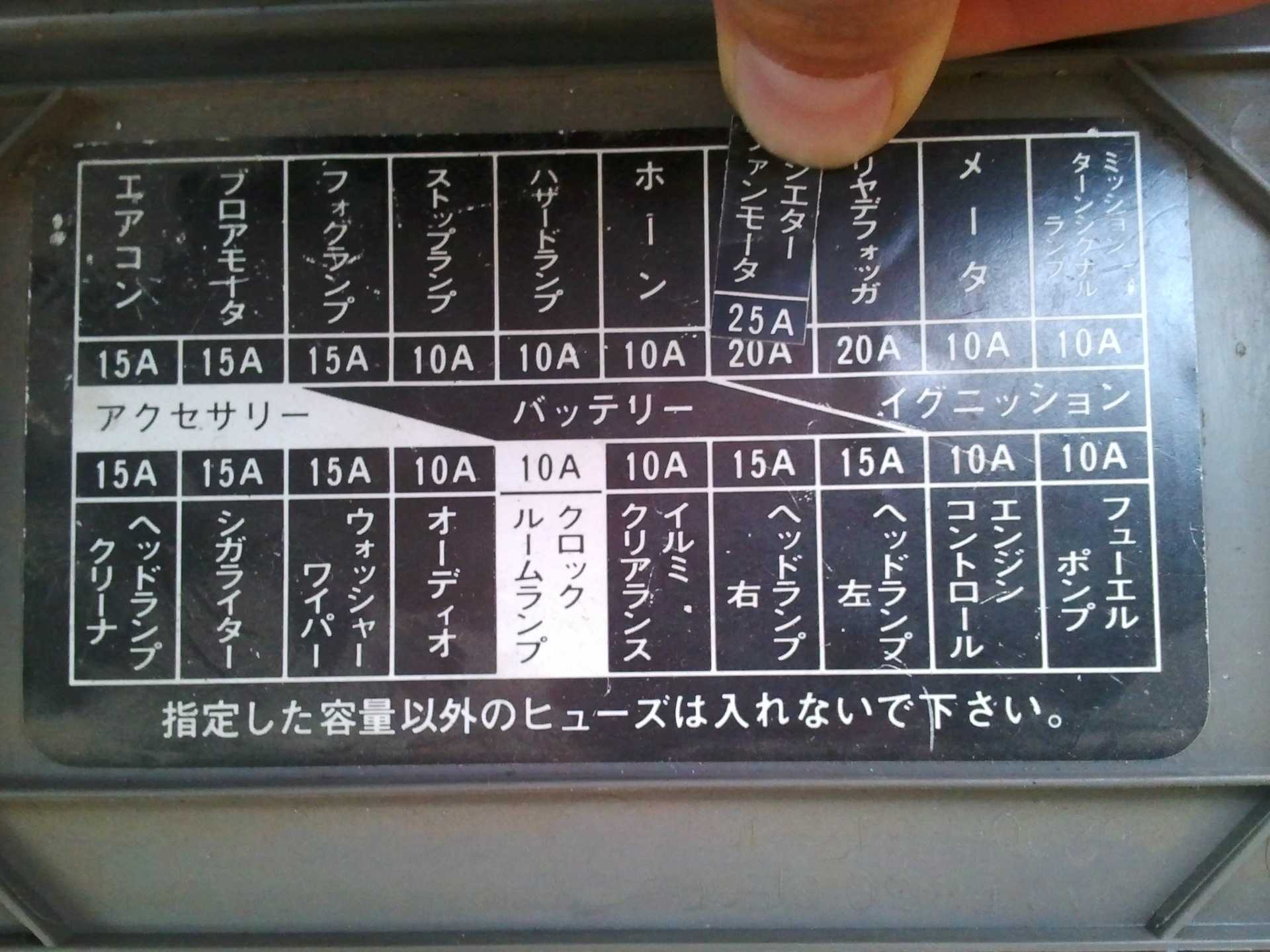

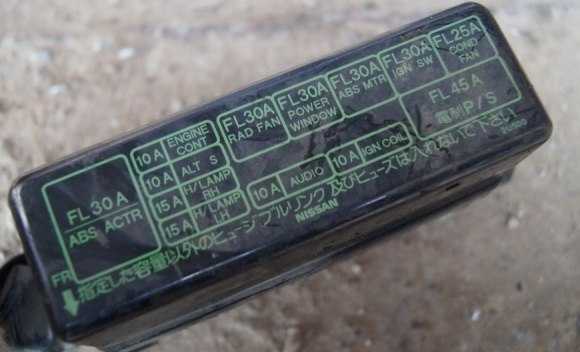

Фотография

Схема

Расшифровка

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) – отсутствует 37. РТС (дизель) – отсутствует 38. Управление АКПП -отсутствует
