Схема тугоплавких предохранителей
В инструкции по эксплуатации даны подробные схемы расположения предохранителей, чтобы упростить их самостоятельную замену. Если вы не знаете причину, по которой не работают те или иные устройства, займитесь поиском перегоревшего автопредохранителя. Как это сделать, мы покажем на примере магнитолы, которая часто становится жертвой некорректного использования возможностей. Для начала надо разобраться, где находится предохранитель магнитолы Тойота Королла
Обратите внимание, что схемы для Королла 2008, Королла 150, Корона Премио (TOYOTA CORONA PREMIO), Эхо и более поздних моделей Авенсис, Рав 4 и ЛендКрузер 100 могут быть разными
Описание схемы предохранителей Королла (из документации)
Блок предохранителя находится в салоне со стороны пассажира в бардачке. Очень часто он выходит из строя не из-за неисправности автомобиля, а из-за попытки использования прикуривателя не по назначению. Преимущественно, в качестве источника питания. Если в этот момент будет играть магнитола, соответственно, автопредохранитель может сгореть.
Предохранители Opel Astra H, 2004 — 2009
Большинство цепей питания электрооборудования немецкого седана, хетчбэка и универсала защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в багажнике.
Рассмотрены схемы Опель Астра Н 3-го поколения 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

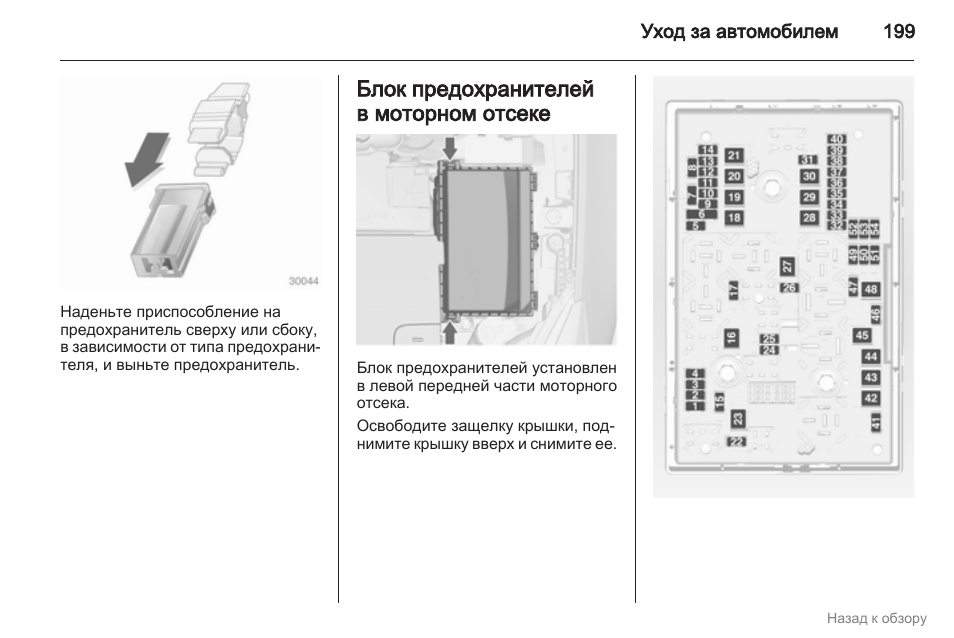

В моторном отсеке
Монтажный блок отмечен на рисунке выше красной точкой.
Фото — пример.
| Схема элементов в подкапотном блоке Астра | ||
| № | Описание предохранителя/реле | Ток, А |
| 1 | Антиблокировочная система тормозов (ABS) | 20 |
| 2 | 30 | |
| 3 | Электродвигатель вентилятора отопителя при системе климат-контроля | 30 |
| 4 | Вентилятор отопителя при системе кондиционирования* | 30 |
| 5 | Вентилятор радиатора системы охлаждения* | 30/40 |
| 6 | Электродвигатель вентилятора радиатора системы охлаждения | 20/30/40 |
| 7 | Омыватели стекол ветрового окна и окна двери задка | 10 |
| 8 | Звуковой сигнал | 15 |
| 9 | Омыватели стекол ветрового окна и окна двери задка | 25 |
| 10 | Нет | |
| 11 | ||
| 12 | ||
| 13 | Противотуманные фары | 15 |
| 14 | Стеклоочиститель ветрового окна | 30 |
| 15 | Стеклоочиститель окна двери задка | 30 |
| 16 | Электронные системы управления, система Open&Start, ABS, сдвижная крыша, выключатель стоп-сигнала | 5 |
| 17 | Обогрев топливного фильтра | 25 |
| 18 | Стартер | 25 |
| 19 | Электронное оборудование коробки передач | 30 |
| 20 | Компрессор кондиционера | 10 |
| 21 | Электронное оборудование двигателя | 20 |
| 22 | Тоже | 7,5 |
| 23 | Электрокоррекгор света фар, система адаптированного света фар (AFL) | 10 |
| 24 | предохранитель бензонасоса астра н | 15 |
| 25 | Электронное оборудование коробки передач | 15 |
| 26 | Электронное оборудование двигателя | 10 |
| 27 | Электрогидроусилитель рулевого управления | 5 |
| 28 | Электронное оборудование коробки передач | 5 |
| 29 | 7,5 | |
| 30 | Электронное оборудование двигателя | 10 |
| 31 | Электрокоррекгор света фар, система адаптированного света фар (AFL) | 10 |
| 32 | Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления | 5 |
| 33 | Электрокоррекгор света фар, система адаптированного света фар (AFL), блок управления наружным освещением | 5 |
| 34 | Блок управления модулем рулевой колонки | 7,5 |
| 35 | Информационно-развлекательная система | 20 |
| 36 | Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей | 7,5 |
| К1Х125 | Реле стартера | |
| К2Х125 | Реле электронного блока управления двигателем | |
| КЗХ125 | Вывод «5» | |
| К5Х125 | Реле режимов стеклоочистителя ветрового окна | |
| К6Х125 | Реле включения стеклоочистителя ветрового окна | |
| К7Х125 | Реле насоса омывателя фар | |
| К8Х125 | Реле компрессора кондиционера | |
| К10Х125 | Реле топливного насоса | |
| К11Х125 | Реле электровентилятора системы охлаждения | |
| К12Х125 | ||
| К13Х125 | ||
| К14Х125 | Реле обогрева топливного фильтра (дизель) | |
| К15_Х125 | Реле электродвигателя вентилятора отопителя | |
| К16Х125 | Реле противотуманных фар |
В багажнике
Монтажный блок размещен за обшивкой. Для доступа к нему необходимо отвернуть два фиксатора и снять ее.
Общий вид.
| Схема предохранителей и реле в блоке багажника Opel Astra H | ||
| № | Описание | Ток, А |
| К1Х131 | Вывод «15» выключателя (замка) зажигания | |
| К2Х131 | Вывод «15а» выключателя (замка) зажигания | |
| КЗХ131 | Реле обогрева заднего стекла (стекла окна двери задка) | |
| 1 | Стеклоподъемники передних дверей | 25 |
| 2 | Нет | — |
| 3 | Комбинация приборов | 7,5 |
| 4 | Кондиционер | 5 |
| 5 | Подушки безопасности | 7,5 |
| 6 | Нет | — |
| 7 | — | |
| 8 | — | |
| 9 | — | |
| 10 | — | |
| 11 | Обогрев заднего стекла (стекла окна двери задка) | 25 |
| 12 | Стеклоочиститель окна двери задка | 15 |
| 13 | Парктроник | 5 |
| 14 | Кондиционер | 7,5 |
| 15 | Нет | — |
| 16 | Система опознавания занятия правого переднего сиденья, система Open&Start | 5 |
| 17 | Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало с автозатемнением | 5 |
| 18 | Приборы, переключатели | 5 |
| 19 | Нет | — |
| 20 | Система динамического управления амортизаторами (CDC) | 10 |
| 21 | Обогрев наружных зеркал заднего вида | 7,5 |
| 22 | Раздвижная крыша | 20 |
| 23 | Электростеклоподъемники задних дверей | 25 |
| 24 | Диагностический разъем | 7,5 |
| 25 | Нет | — |
| 26 | Электропривод складывания наружных зеркал | 7,5 |
| 27 | Ультразвуковой датчик, система противоугонной сигнализации | 5 |
| 28 | Нет | — |
| 29 | Предохранитель прикуривателя опель астра и зафира или передняя розетка для подключения дополнительных приборов | 15 |
| 30 | Задняя розетка для подключения дополнительных электроприборов | 15 |
| 31 | Нет | — |
| 32 | — | |
| 33 | Система Open & Start | 15 |
| 34 | Раздвижная крыша | 25 |
| 35 | Задняя розетка для подключения дополнительных аксессуаров | 15 |
| 36 | Розетка тягово-сцепного устройства | 20 |
| 37 | Нет | — |
| 38 | Центральный замок, вывод «30» | 25 |
| 39 | Обогрев левого переднего сиденья | 15 |
| 40 | Обогрев правого переднего сиденья | 15 |
| 41 | Нет | — |
| 42 | — | |
| 43 | — | |
| 44 | — |
Предохранители Форд Транзит 6 и реле с описанием схем блоков и фото примерами
Ford Transit 6 поколения производился в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Основное новшество данного поколения в том, что оно производилось как с передним приводом, так и задним. В нашем материале мы покажем все места расположения электронных блоков управления, подробно опишем блоки предохранителей и реле Форд Транзит 6, их схемы и фото — примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков может отличаться от представленного и зависит от года выпуска и уровня электро оснащенности Вашего Форд Транзит. А если не подходят схемы изучите описание для 5-го либо 7-го поколения соответственно.
Расположение блоков
Общая схема расположения электронных блоков управления
Описание
| 1 | Электронный блок управления кондиционером |
| 2 | Блок управления противоугонной системой |
| 3 | Звуковой сигнал 1 противоугонной системы |
| 4 | Звуковой сигнал 2 противоугонной системы |
| 5 | Дополнительный отопитель — днище (если есть) |
| 6 | Блок управления дополнительным отопителем — если установлен |
| 7 | Аккумуляторная батарея — под сиденьем |
| 8 | Блок управления центральным замком — в блоке управления противоугонной системы |
| 9 | Диагностический разъем (DLC) |
| 10 | Блок предохранителей /реле, моторный отсек 1 |
| 11 | Блок предохранителей /реле, моторный отсек 2 |
| 12 | Блок предохранителей /реле, моторный отсек 3 |
| 13 | Блок предохранителей /реле приборная панель 1 |
| 14 | Блок предохранителей /реле приборная панель 2 |
| 15 | Дополнительный предохранитель (15А), блок управления противоугонной системы |
| 16 | Дополнительный предохранитель (15А), блок управления противоугонной системы |
| 17 | Дополнительный предохранитель (40А), система управления двигателем — около аккумуляторной батареи |
| 18 | Дополнительный предохранитель (70/80A), система управления двигателем — около аккумуляторной батареи |
| 19 | Реле электродвигателя вентилятора отопителя/ кондиционера |
| 20 | Резистор электродвигателя вентилятора отопителя, передний |
| 21 | Резистор электродвигателя вентилятора отопителя, задний |
| 22 | Звуковой сигнал |
| 23 | Реле — прерыватель указателей ворота |
| 24 | Инерционный выключатель отсечки подачи топлива — если установлен |
| 25 | Блок управления системой парковки |
| 26 | Электронный блок управления SRS |
Блок в салоне
Он находится со стороны пассажира под вещевым отделением, находящимся в панели приборов. Для доступа надо поднять корпус вещевого отделения с помощью ручки.
Фотография
Схема верхнего отдела
Схема нижнего отдела реле
или
Назначение элементов
| 201 | 15А Щиток приборов, стеклоочиститель заднего окна, часы |
| 202 | 5А Обогрев лобового стекла |
| 203 | 20А Противотуманные фары/ фонари |
| 204 | Резерв |
| 205 | 15А Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание |
| 206 | 5А Фонарь подсветки регистрационного знака |
| 207 | 10А Модуль подушки безопасности |
| 208 | 10А Подсветка щитка приборов |
| 209 | 15А Габаритные огни |
| 210 | 15А Тахометр, часы |
| 211 | 30А Электродвигатель вентилятора отопителя задней части салона |
| 212 | 10А Прикуриватель |
| 213 | 10А Кондиционер воздуха для задней части салона |
| 214 | 15А Освещение салона, электропривод зеркал |
| 215 | 20А Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель |
| 216 | 20А Гнезда питания для подключения дополнительного оборудования |
| 217 | 15А Обогрев заднего стекла, обогрев наружных зеркал заднего вида |
| 218 | Резерв |
| 219 | 30А Электропривод стеклоподъемников |
| 220 | 20А Обогрев заднего стекла |
| 221 | 15А Выключатель стоп сигналов |
| 222 | 15А система |
| 223 | 30А Электродвигатель вентилятора отопителя |
| 224 | 20А Переключатель фар |
| 225 | 15А Кондиционер воздуха |
| 226 | 20А Аварийная световая сигнализация, указатели поворота |
| 227 | 5А система, ABS |
| Реле | |
| R14 | Реле стеклоочистителя |
| R15 | Реле вспомогательных цепей зажигания |
| R16 | Реле обогревателя лобового стекла, правая сторона |
| R17 | Зуммер задней двери |
| R18 | Освещение салона |
| R19 | Зуммер задней двери |
| R20 | Реле обогревателя лобового стекла, левая сторона (реле таймер) |
| R21 | Реле заднего стеклоочистителя |
| R22 | Реле обогрева заднего стекла, зеркал |
Блок под капотом
Данный блок закрыт защитной крышкой и расположен не далеко от аккумумлятора.
Схема
Обозначение предохранителей
| 1 | 30А вентилятор обдува радиатора |
| 2 | 50А воздушный насос |
| 3 | 60А основной предохранитель |
| 4 | 60А основной предохранитель |
| 5 | 60А основной предохранитель |
| 6 | 30А вентилятор обдува радиатора |
| 7 | 60А основной предохранитель |
| 8 | 60А стартер |
| 9 19 | Реле |
| 20 | запасной предохранитель |
| 21 | запасной предохранитель |
| 22 | запасной предохранитель |
| 23 | запасной предохранитель |
| 24 | запасной предохранитель |
| 25 | 10А противотуманные фары |
| 26 | 10А автоматическая коробка передач |
| 27 | Резерв |
| 28 | 10А датчик положения распределительного вала |
| 29 | 15А звуковой сигнал, охранная сигнализация |
| 30 | 10А система зажигания, блок управления двигателем |
| 31 | 15А фонари заднего хода |
| 32 | 10А правая фара дальнего света |
| 33 | 10А левая фара дальнего света |
| 34 | 10А вентилятор обдува радиатора |
| 35 | 10А топливный насос |
| 36 | 20А омыватель фар |
| 37 | 10А омыватель фар |
| 38 | 10А система впрыска,система рециркуляции ОГ |
| 39 | 15А блок управления двигателем |
| 40 | 10А система впрыска |
| 41 | 10А АКПП,вентилятор обдува радиатора |
| 42 | 15А топливный насос, лямбда-зонд |
| 43 | Резерв |
Назначение реле и схема
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Где расположены предохранители у Opel Astra H: коротко о главном
Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:
- Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля;
- Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения;
- Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света;
- Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации;
- Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей;
- Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором;
- Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля;
- Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем;
- Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.
Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке
Предохранители Opel Frontera
Показаны предохранители автомобиля до конца 1995 г. выпуска. Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи:
1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света 3 — F8E, номинальный ток 15 А, противотуманный свет 4 — F7E, номинальный ток 20 А, вентилятор 5 — F6E, номинальный ток 15 А, топливный насос (двигатель 2.0 л до середины 1995 г. выпуска и двигатель 2.4 л) 6 — F5E, номинальный ток 10 А, фароомыватель 7 — F4E, номинальный ток 10 А, звуковой сигнал 8 — F3E, номинальный ток 10 А, аварийная сигнализация
Блок реле/ предохранителей моделей между серединой 1995 и концом 1997 гг. выпуска соответствует Расположение предохранителей в блоке. Некоторые предохранители выполняют другие функции: 1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света 2 — F9E, номинальный ток 15 А, правая фара, ближний свет 3 — F8E, номинальный ток 10А, противотуманный свет 4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера 5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л и 2.2 л с середины 1995 г. выпуска) 6 — F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, фароомыватель, звуковой сигнал, диагностика двигателя 7 — F4E, номинальный ток 30 А, вентилятор кондиционера, правый 8 — F3E, только для дизельного двигателя 9 — F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель 10 — F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый 11 — FL3, номинальный ток 30 А, парковочный свет и задние фонари
12 — FL1, номинальный ток 60 А, главный предохранитель FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2.2 л (с середины 1995 г. выпуска).
На автомобилях с 1997 г. выпуска устанавливаются следующие предохранители:
1 — F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света 2 — F9E, номинальный ток 15 А, дальний свет левый, прожектор левый 3 — F8E, номинальный ток 25 А (только для дизельного двигателя) 4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера 5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л c середины 1995 г. выпуска и двигатель 2.2 л) 6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера 7 — F4E, номинальный ток 10 А, ближний свет правый 8 — F3E, номинальный ток 10 А, ближний свет левый 9 — F2E, номинальный ток 10 А, стояночный свет и задний фонарь левый, освещение панели приборов, выключатель и прикури ватель, зуммер «Свет включен» 10 — F1E, номинальный ток 10 А, стояночный свет и задний фонарь правый
Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи: 11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет FL4, номинальный ток 30 А, вентилятор радиатора 12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер FL2, номинальный ток 60 А, фары
Второй блок предохранителей размещается под панелью приборов (иллюстрация Блок предохранителей). Здесь находятся остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:
До конца 1995 г. выпуска:
1 — номинальный ток 10 А, центральный замок 2 — номинальный ток 10 А, сигнал торможения 3 — номинальный ток 10 А, внутреннее освещение, радио, часы 4 — номинальный ток 15 А, обогреваемое заднее стекло (выпуск 1992 г.), 20 А с 1993 г. выпуска 5 — противотуманный свет 6 — стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска 7 — номинальный ток 15 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, обогреваемые сопла переднего стеклоомывателя, зуммер «Свет включен» 8 — обогреваемое переднее сиденье, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска 9 — система зажигания 10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
13 — номинальный ток 30 А, выключатель электрического стеклоподъемника, прикуриватель
15 — запасной предохранитель 16 — запасной предохранитель 17 — запасной предохранитель 18 — не занято
У автомобилей раннего выпуска: звуковой сигнал, отапливаемые сопла переднего стеклоомывателя
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла 11 — номинальный ток 30 А, электрический стеклоподъемник, левый 12 — номинальный ток 30 А, электрический стеклоподъемник, правый 13 — номинальный ток 15 А, выключатель электрического стеклоподъемника, прикуриватель 14 — номинальный ток 10 А, контрольная лампа ABS 15 — 17 — запасной предохранитель
Предохранители и реле Opel Vectra B
Рассмотрены автомобили Opel Vectra B 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.
Блок предохранителей и реле в моторном отсеке opel vectra b.
рассмотрен автомобиль с двигателем 1.6 л с кондиционером (расположение реле и предохранителей на других моделях может отличаться)
Расположение блоков реле и предохранителей под капотом.
Схема расположения предохранителей и реле в блоке №2 opel vectra b.
| 7 | Реле электродвигателя вентилятора системы охлаждения |
| 8 | Реле электродвигателя вентилятора системы охлаждения |
| 9a | Предохранитель F50 (30A) — электродвигатель вентилятора системы охлаждения |
| 9b | Предохранитель F52 (30A) — электродвигатель вентилятора системы охлаждения |
Схема расположения реле в блоке №3 opel vectra b.
обозначения реле.
| 1 | — |
| 2 | Реле электромагнитной муфты компрессора кондиционера |
| 3 | Реле электродвигателя вентилятора системы охлаждения |
| 4 | Реле электродвигателя вентилятора системы охлаждения |
| 5 | Реле электродвигателя вентилятора системы охлаждения |
| 6 | Реле электродвигателя вентилятора системы охлаждения |
Схема расположения реле в блоке №4 opel vectra b.
описание.
| 10 | — |
| 11 | — |
| 12 | реле топливного насоса (X16XEL, Y16XE, Z16SE, Z16XE, X18XE1, X18E1, Z18XE, C20SEL, Z22SE, Y26SE) |
| 13 | Реле системы управления двигателем – кроме X16SZR |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | Реле задержки омывателя фар |
| 19 | Реле насоса системы подачи воздуха на выпуск |
Блок предохранителей и реле в салоне Opel Vectra B.
Блок предохранителей в салоне расположен под облицовкой панели приборов со стороны водителя.
Схема расположения предохранителей и реле.
Расшифровка предохранителей и реле.
| 1 | Перемычка (лампы подсветки номерного знака) |
| 2 | Реле звукового сигнала |
| 3 | Реле дальнего света фар |
| 4 | Реле электродвигателя очистителя заднего стекла |
| 5 | Реле обогревателя зеркал заднего вида |
| 6 | Реле противотуманных фар |
| 7 | Реле задних противотуманных фонарей |
| 8 | Реле-прерыватель указателей поворота |
| 9 | Реле электродвигателя очистителя лобового стекла |
| 10 | Реле обогревателя заднего стекла |
| 11 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 12 | Реле электродвигателя вентилятора отопителя (с кондиционером) |
| 13 | Реле кондиционера |
| 14 | Многофункциональный блок управления |
| F1 | — |
| F2 | (30Apтопитель/кондиционер |
| F3 | (40A) Обогреватель заднего стекла |
| F4 | — |
| F5 | — |
| F6 | (10A/15А) Корректор фар, правая фара-ближний свет |
| F7 | (10A) Лампы переднего правого габарита/заднего правого габарита |
| F8 | (10A) Правая фара-дальний свет |
| F9 | (30A) Омыватели фар |
| F10 | (20A) Звуковой сигнал |
| F11 | (30A) Центральный замок |
| F12 | (20A) Противотуманные фары |
| F13 | — |
| F14 | (30A) Очиститель лобового стекла |
| F15 | Лампы освещения салона |
| F16 | (10A) Задний противотуманный фонарь |
| F17 | (30A) Электропривод стеклоподъемников |
| F18 | (10A) Лампа подсветки номерного знака |
| F19 | (10A) Аудиосистема |
| F20 | (30A) Электропривод стеклоподъемников |
| F21 | (10A) Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП(«P») |
| F22 | (20A) Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора
Системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов |
| F23 | — |
| F24 | (10A/15А) Левая фара — ближний свет, корректор фар |
| F25 | (10A) Лампы переднего левого габарита/заднего левого габарита |
| F26 | (10A) Левая фара — дальний свет |
| F27 | — |
| F28 | (20A) Нагреватель охлаждающей жидкости (Дизель) |
| F29 | (10A) Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк |
| F30 | (30A) Люк |
| F31 | (5A) Подсветка комбинации приборов |
| F32 | (10A) Лампы системы освещения в дневное время |
| F33 | (30А) Разъем электрооборудования прицепа |
| F34 | (10A) CD-чейнджер аудиосистемы |
| F35 | (10A) Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS) |
| F36 | (20А) Кондиционер, подогреватели сидений |
| F37 | (10А) Предохранитель прикуривателя opel vectra b |
| F38 | (10A) Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы |
| F39 | (10A) Автоматическая коробка передач |
| F40 | (10A) Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| F41 | (10A) Обогреватель зеркал заднего вида на дверях |
Общая схема
Общий вид электронных блоков управления
Описание
- правый передний датчик SRS
- релейный блок нет. 5 (модели до 12.1997г.)
- датчик абсолютного давления в коллекторе (3S-FSE)
- датчик вакуума в вакуумном усилителе тормозов (3S-FSE)
- датчик абсолютного давления во впускном коллекторе (кроме моделей 3S-FSE и дизельных двигателей)
- датчик давления наддува (дизельные модели)
- датчик давления наддува (абсолютное давление во впускном коллекторе) (2C-T)
- блок управления и модулятор ABS (модели с 12.1997г.)
- блок управления форсункой (с 12.1997г.)
- реле свечей накаливания (дизельные модели)
- релейный блок нет. 2
- монтажный блок в моторном отсеке
- блок предохранителей
- передний левый датчик SRS
- блок навигационной системы
- стереоусилитель (модели до 12.1997 г.); ТВ-тюнер (модели с 12.1997г.)
- блок управления форсункой (модели до 12.1997г.)
- реле стеклоочистителя заднего стекла
- держатель разъема
- реле блока управления форсунками (модели до 12.1997г.)
- реле топливного насоса
- блок управления АБС (модели до 12.1997г.)
- реле управления форсункой (модели с 12.1997г.)
- релейный блок нет. 4
- реле «ЭФИ-2» (модели с 12.1997г.)
- электронный блок управления двигателем
- реле управления дверным замком
- встроенное реле
- реле обогревателя зеркал
- релейный блок нет. 1
- монтажный кронштейн разъема
- монтажный блок в салоне
- реле обогревателя переднего стекла
- центральный монтажный блок
- реле ETCS
- реле «ЭФИ-2» (модели до 12.1997г.)
- реле селектора автоматической коробки передач
- центральный датчик SRS
- датчик замедления ABS.
