Искал в интернете обозначение подкапотного блока реле, но толкового не чего не нашел.Начал пилить сам
1 Power wdw -стеклоподъемник2-3- Ign sw — замок зажигания4- anti skid -Абс(ну это не точно)5- Eng fan -(что то с вентилятором двс)6-7- Rad fan 1,2 -пропелер радиатора8- Glow — свечи накаливания9- Main -Главный10 -H/Lamp LH (H/LAMP RH) — фары
ENG FAN RELAY 1,2 — Реле вентилятора двс
AIR CON RELAY — реле кондиционера.
У Серены с какой стороны руль с такой стороны и блок подкапотом.
Монтажный блок в моторном отсеке

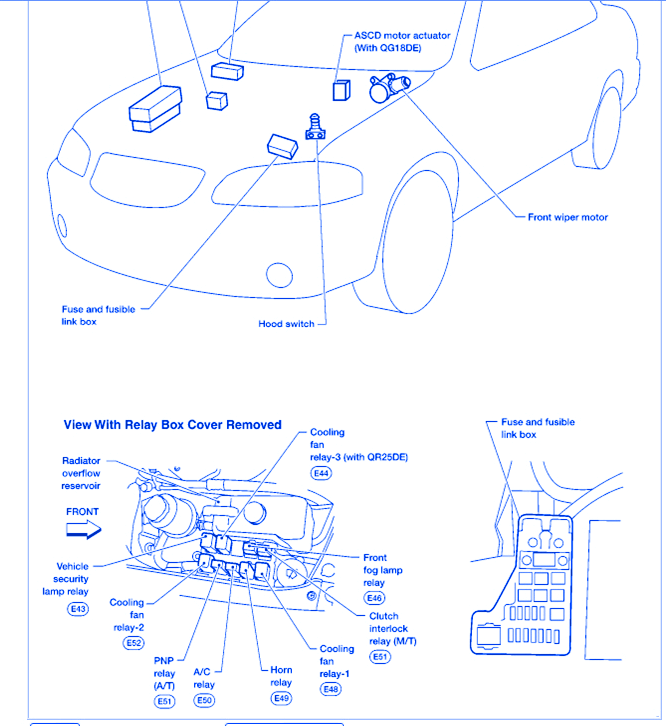

На общей схеме обозначен под цифрой 12.
Фото – пример

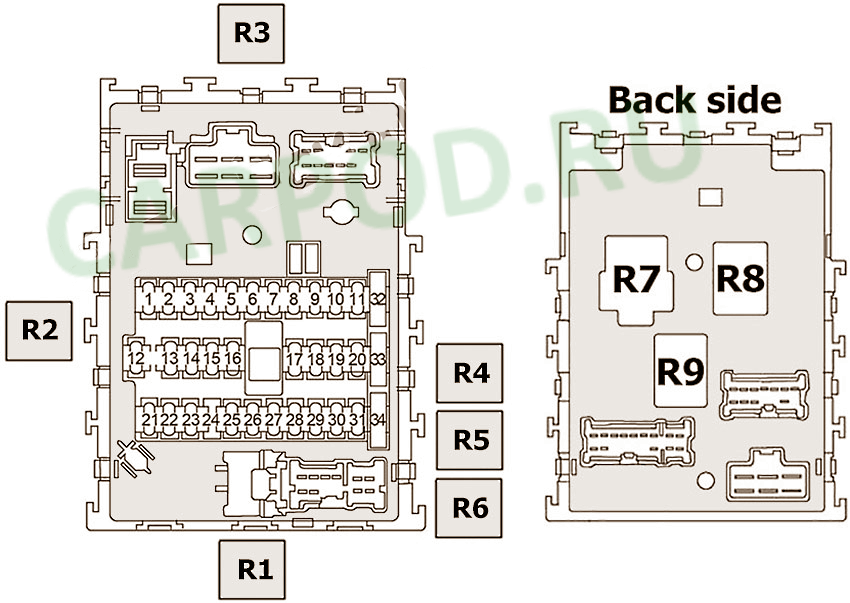

Схема
Расшифровка
| Реле А – реле №1 э/дв. вентилятора системы охлаждения, В – реле стартера, С – реле звукового сигнала, D – реле фар, Е – реле системы впрыска, F – реле №2 э/дв. вентилятора системы охлаждения, G – реле №3 э/дв. вентилятора системы охлаждения, Н – реле кондиционера; |
| Плавкие вставки 1 – ALT 100А (120А для двигателей 3S-FSE), 2 – ABS 60A, 3 – HTR 40A; |
предохранители
|
Предохранители в салоне
Вариант 1
Описание
Верхний рядГруппа BAT1. 20А — электрообогрев заднего стекла2. 10А — стоп-сигналы3. 15А — гнездо прикуривателя в салоне4. 10А — салонное освещение5. 10А — фары6. 10А — запасная цепь (предохранитель по умолчанию не используется)7. 10А — электрообогрев переднего стекла (опция)
Группа IGN11. 10А — блок управления двигателем2. 10А — SRS (подушки безопасности)3. 10А — электрооборудование впрыска4. 10А — запасная цепь (предохранитель по умолчанию не используется)5. 15А — топливный насос
Группа ST1. 10А — стартер
Нижний рядГруппа IGN11. 10А — ABS (антиблокировочная система)2. 20А — передние дворники3. 10А — задний дворник4. 10А — поворотные сигналы5. 10А — приборная панель
Группа IGN21. 15А — вентилятор охлаждения двигателя2. 15А — вентилятор охлаждения двигателя3. 10А — кондиционер
Группа ACC1. 10А — электрозеркала2. 10А – аудиооборудование
Вариант 2
Блоки предохранителей и реле под капотом
Под капотом Ниссан Сентра расположено два блока с предохранителями и реле, оба рядом с АКБ.
Блоки предохранителей под капотом Nissan Sentra
Блок 1
Для доступа к блоку 1 с пред-ми достаточно отщелкнуть фиксатор с одной стороны (правой).
Схема предохранителей Ниссан Сентра под капотом (2013-2019) Блок 1
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 10 А | STOP LAMP — Стоп сигналы |
| 2 | 10 А | DTRL- Дроссельный узел |
| 3 | 10 А | CVT CONT 2 — Сис-ма упралвения коробкой передач |
| 4 | 10 А | HORN & ALT — Сигнал (гудок, клаксон) и Генератор |
| 5 | 60 А | F/L60A EPS — ЭГУР электронный усилитель руля |
| 6 | 30 А | F/L30A НEAD LAMP WASHER — омыватель передних фар |
| 7 | 30 А | F/L30A ABS/YDC Sol — Тормозная сис-ма АБС |
| 8 | 50 А (40 А) | F/L50A RAD FAN — Вентилятор радиатора (сис-ма охлаждения двигателя) |
| 9 | — | Пусто (резев) |
| 10 | 40 А | F/L40A IGN SW — Система зажигания |
| 11 | 40 А | F/L40A WDW — Электрические стеклоподъемники |
| 12 | 40 А | F/L40A ABS/VDC MTR — Тормозная сис-ма АБС, электро обороудование кузова |
| 13 | 15 А | AUDIO — Магнитола (радио) |
| 14 | 10 А | CVT CONT 1 — Сис-ма упралвения коробкой передач |
| 15* | 15 А | BOSE — Аудиосистема Bose (некоторые модели) |
| 16* | 15 А | BOSE — Аудиосистема Bose (некоторые модели) |
| 17 | — | Пусто (резерв) |
| 18 | 10 А | DTRL — Дроссельный узел |
| 19 | 10 А | TAIL RH — Габариты правая сторона |
| 20 | 10 А | TAIL LH — Габариты левая сторона |
| R1 | — | HORN — Реле Сигнала (гудка, клаксона) |
Блок 2
Данный блок с предохранителями находится под воздуховодом и для доступа к нем необходимо снять сам воздуховод . Для этого необходимо отсоединить пластиковую трубу воздуховода от креплений в двух местах. Подробнее на видео ниже.
А также отжать 4 крепления монтажного блока.
-
Кто делает свечи ниссан
-
Свистит выжимной подшипник лачетти
-
Заглушка технологического отверстия ваз
-
Настройка турбины с изменяемой геометрией своими руками пежо
- Скрутить спидометр на тойота ленд крузер 200
Блок в салоне
Находится в торце приборной панели за защитной крышкой.
Схема
Описание
| 1 | 10А Круиз – контроль |
| 2 | 20А указатели поворота,стоп сигналы |
| 3 | 15А подушки безопасности, натяжители ремней безопасности |
| 4 | 10А прикуриватель, вентилятор обдува салона, дисплей |
| 5 | 10А информационный дисплей |
| 6 | 25А очиститель стёкол |
| 7 | 10А обогреватель заднего стекла, кондиционер, ходовой фонарь |
| 8 | 20А люк |
| 9 | 10А подогреватель передних сидений |
| 10 | 25А очиститель стёкол |
| 11 | 20А блок управления |
| 12 | 10А центральный замок, привод боковых зеркал заднего вида |
| 13 | 10А блок управления |
| 14 | 15А наружное освещение |
| 15 | Резерв |
| 16 | 15А центральный замок, радиоприёмник, дисплей, кондиционер |
| 17 | 15А указатель поворота |
| 18 | Резерв |
| 19 | 10А иммобилайзер |
| 20 | 10А ABS |
| 21 | 10А задний противотуманный фонарь |
| 22 | 25А обогреватель заднего стекла |
| 23 | 20А регулятор уровня дорожного просвета(клемма 30) |
| 24 | 10А левая фара ближнего света |
| 25 | 10А правая фара ближнего света |
| 26 | 30А прикуриватель,розетки |
| 27 | 15А указатели поворота,стояночные огни,левый габарит |
| 28 | 20А привод люка заправочной горловины |
| 29 | 10А левый габарит |
| 30 | 10А правый габарит |
| 31 | 7,5А блок управления |
| 32 | 7,5А радиоприёмник |
| 33 | 10А дисплей |
| 34 | 15А Прикуриватель |
| 35 | Резерв |
| 36 | Резерв |
| 37 | Резерв |
| 38 | 20А ABS |
| 39 | 10А обогреватель наружных зеркал заднего вида |
| 40 | Резерв |
| 41 | Резерв |
| 42 | Резерв |
| 43 | 10А ABS |
| 44 | 10А иммобилайзер |
| 45 | Резерв |
| 46 | 30А электростеклоподъёмники |
| 47 | Резерв |
| 48 | 30А привод регулируемых передних сидений, подогрев передних сидений |
| 49 | 30А вентилятор обдува радиатора,кондиционер |
| 50 | 20А наружное освещение |
Схема блока предохранителей и реле под капотом Фольксваген Туран
Вариант 1
Описание
| А1 | (100/458) Реле основных цепей зажигания |
| А2 | (100) Реле насоса системы подачи воздуха на выпуск (BSX) |
| 1 | (20A/25A/30A) Электродвигатель 2 очистителя лобового стекла (система с двумя электродвигателями очистителя) |
| 2 | (5A) Блок управления электрооборудованием рулевой колонки |
| 3 | (5A) Многофункциональный блок управления 1 |
| 4 | (30A) Анти блокировочная система тормозов (ABS) |
| 5 | (15A) Система управления трансмиссией (АКПП) (РКПП (DSG) |
| 6 | (5A) Блок управления комбинацией приборов |
| 7 | — |
| 8 | (15A) Аудиосистема, навигационная система |
| 9 | (5A) Телефон |
| 10 | (5A/10A) Управление двигателем |
| 11 | (20A) Дополнительный отопитель |
| 12 | (5A) Блок диагностики |
| 13 | (25A/30A) Управление двигателем |
| 14 | (20A) Управление двигателем |
| 15 | (5A/15A) Управление двигателем |
| 16 | (30A) Анти блокировочная система тормозов (ABS) |
| 17 | (15A) Звуковой сигнал, многофункциональный блок управления 1 |
| 18 | (30A) Аудиосистема (некоторые модели), автомобиль специального назначения |
| 19 | (30A) Электродвигатель 1 очистителя лобового стекла |
| 20 | (40A) Блок управления свечами накаливания |
| 21 | (10A/15A) Управление двигателем |
| 22 | (5A) Выключатель стоп -сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| 23 | (5A/10A/15A) Управление двигателем |
| 24 | (10A) Блок управления электродвигателем вентилятора системы охлаждения, реле насоса охлаждающей жидкости (некоторые модели), термостат, управление двигателем |
| 25 | (40A) Много функциональный блок управления 1 |
| 26 | (40A) Много функциональный блок управления 1 |
| 27 | (40A/50A) Блок управления свечами накаливания, электродвигатель насоса подачи воздуха навыпуск |
| 28 | (40A) Многофункциональный блок управления 1, многофункциональный блок управления 2 |
| 29 | (50A) Реле насоса охлаждающей жидкости (некоторые модели) |
| 30 | (40A) Блок предохранителей/ реле приборной панели 1 (F7/F8/ F28-F35), реле вспомогательных цепей зажигания |
| А1 | Реле 2 основных цепей зажигания |
| А2 | Реле стартера |
| А3 | Разъем топливного насоса — 1,6(BGU) |
| А4 | Реле 1 основных цепей зажигания |
| 1 | 30A Антиблокировочная система тормозов (ABS) |
| 2 | 30A Антиблокировочная система тормозов (ABS) |
| 3 | 25A Очиститель лобового стекла |
| 4 | 5A Многофункциональный блок управления 1 |
| 5 | 20A Многофункциональный блок управления 1, Сигнал |
| 6 | 15A/20A Система управления двигателем, Катушка зажигания — бензин |
| 7 | 5A Управление двигателем, Датчик положения педали сцепления |
| 8 | 10A Электродвигатель вентилятора системы охлаждения, Клапан рециркуляции ОГ |
| 9 | 10A Управление двигателем, Реле топливного насоса, Блок управления свечей накаливания |
| 10 | 5A/10A Управление двигателем, Реле насоса вторичного воздуха, Лямбда-зонд |
| 11 | 25A/30A Управление двигателем |
| 12 | 15/25/30A Управление двигателем, Блок управления Motronic, Блок управления системы впрыска |
| 13 | 15A Автоматическая коробка передач |
| 14 | |
| 15 | 40A Стартер |
| 16 | 15A Блок управления электрооборудованием рулевой колонки |
| 17 | 10A Комбинация приборов |
| 18 | 30A Аудиосистема |
| 19 | 15A Аудиосистема |
| 20 | 10A Телефон |
| 21 | |
| 22 | |
| 23 | |
| 24 | 10A Разъем шины данных |
| 25 | |
| 26 | 10A Система управления двигателем — кроме 1,6(BGU) , Блок управления Motronic |
| 27 | 10A Обогреватель системы вентиляции картера |
| 28 | 20A Автоматическая коробка передач |
| 29 | 10/20A Управление двигателем- 1,6FSi (BAG)/ 2,0FSi(AXW) , Катушки зажигания |
| 30 | 20A Дополнительный отопитель |
| 31 | 25A Очиститель лобового стекла |
| 32 | 10A Управление двигателем, Форсунки цилиндра |
| 33 | 15A Подкачивающий топливный насос |
| 34 | — |
| 35 | — |
| 36 | — |
| 37 | — |
| 38 | 10A Корректор фар |
| 39 | 5A Датчик температуры моторного масла, комбинация приборов |
| 40 | 20А Блок предохранителей реле приборной панели 1 |
| 41 | — |
| 42 | 5A Управление двигателем, Расходомер воздуха, Реле электропитания электронных компонентов двигателя |
| 43 | 20A Вакуумный насос усилителя тормозов |
| 44 | — |
| 45 | 15A Подогреваемый кислородный датчик, Лямбда-зонд |
| 46 | — |
| 47 | 40A Многофункциональный блок управления 1 |
| 48 | 40A Многофункциональный блок управления 1 |
| 49 | 50A Реле 1 основных цепей зажигания |
| 50 | — |
| 51 | 40A Блок управления свечами накаливания |
| 52 | 50A Многофункциональный блок управления (Блок управления бортовой сети) |
| 53 | 50A Блоки управления электрооборудованием дверей, блок предохранителей /реле приборной панели |
| 54 | 50А Блок управления вентиляторов радиатора |
Блок входных предохранителей в моторном отсеке
Предохранители и реле в салоне Фольксваген Туран
Основные блоки в салоне находятся за перчаточным ящиком в нижней части панели управления, со стороны водителя.
Блок состоит из трех частей
Схема нижнего блока предохранителей Фольксваген Туран
Схема блока с реле на бортовой сети
Схема блока реле дополнительного оборудования Фольксваген Туран
Монтажный блок в салоне
Монтажный блок предохранителей и реле на общей схеме обозначен под цифрой 32. Находится в панели за защитной крышкой.
Схема
Назначение
| 1 | 5А DEFOG / IDLE-UP – Система повышения частоты вращения холостого хода, электронный блок управления двигателем |
| 2 | 30А DEFOG – Обогреватель заднего стекла |
| 3 | 15А ECU — IG – Анти блокировочная система тормозов, система блокировки переключения передач |
| 4 | 10А TAIL – Передние и задние габариты, подсветка номерного знака |
| 5 | 5А STARTER – Стартер, блок управления двигателем |
| 6 | 5А IGNITION – Зажигание, Электронный блок управления двигателем |
| 7 | 10А TURN – Указатели поворотов |
| 8 | 20А WIPER – Стеклоочистители и омыватели |
| 9 | 15А METER – Комбинация приборов |
| 10 | 7,5А PANEL – Подсветка комбинации приборов и выключателей |
| 11 | 15А LIGHTER / RADIO – Электропривод боковых зеркал, прикуриватель, часы, магнитола |
| 12 | 15А FOG – Передние противотуманные фары |
| 13 | 30А DOOR – Центральный замок |
| 14 | 15А STOP – Стоп-сигналы |

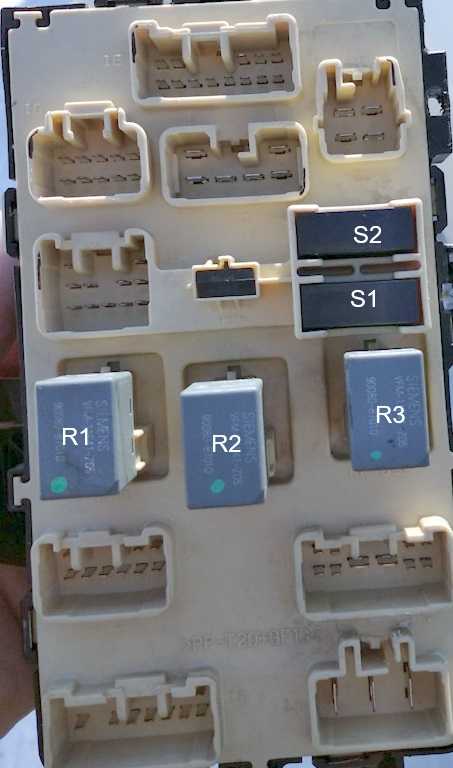

С обратной стороны блока могут крепится некоторые реле.
Схема
Обозначение
- R1 – Главное силовое реле
- R2 – Реле габаритов
- R3 – Реле обогревателя заднего стекла
- S1 – Фильтр радиопомех (обогреватель стекла)
- S2 – Фильтр радиопомех (система зажигания)
Блоки в салоне
Расположение
Общая схема расположения
Описание
- усилитель кондиционера
- JC №3
- реле управления центральным замком
- электронный блок управления кондиционером
- электронный блок управления ABS
- блок реле №1
- монтажный бок №1
- монтажный блок под панелью приборов
- электронный блок управления двигателем
- реле топливного насоса
- датчик замедления
- главное реле электропривода складывания крыши
- усилитель аудиосистемы
- выключатель запрещения запуска
- блок реле №4
- реле управления зеркалами
- реле режима “ЕХ-HI”
Блок предохранителей
Он находится в нижней части панели приборов со стороны водителя, за защитной крышкой.
Пример схемы с крышки блока
Схема
Обозначение
| 20 | 15A ECU-IG – Автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система |
| 21 | 20A SEAT-HTR – Обогрев сидений |
| 22 | 7,5A PANEL – Подсветка приборной панели |
| 23 | 15A STOP – Стоп-сигналы, установленный на высоком уровне стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система |
| 24 | 20A FOG – Передние противотуманные фары |
| 25 | 15A CIG & RAD – Прикуриватель, цифровой дисплей часов, автомобильная аудиосистема |
| 26 | 7,5A IGN – Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS |
| 27 | 20A WIPER – Дворники и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла |
| 28 | 10A MIR-HTR – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 29 | 10A TURN – Указатели поворота, аварийные мигалки |
| 30 | 15A TAIL – Задние фонари, габаритные огни, передние боковые габаритные огни, задние боковые габаритные огни, фонари номерного знака |
| 31 | 10A HTR – Система кондиционирования, обогрев заднего стекла |
| 32 | 10A GAUGE – Датчики и счетчики, система блокировки дверей с электроприводом |
| 33 | 7,5A ST – Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 34 | 10A A/C – Кондиционер |
| 35 | 7,5A OBD II – Бортовая система диагностики |
| 38 | 40A AM1 – Электронная система зажигания / распределительная система зажигания |
| 39 | 30A DOOR – Система блокировки дверей с электроприводом, система управления складным верхом |
| 40 | 30A DEF – Обогрев заднего стекла |
| 41 | 30A POWER – Электрические стеклоподъемники, люк с электроприводом на крыше |
С обратной стороны блока крепятся некоторые реле.
Схема
Назначение
- R1 – Реле габаритов
- R2 – Главное силовое реле
- R3 – Реле обогревателя заднего стекла
Номера 34 и 35 находятся отдельно на левой боковой защите, блоке реле 4 (реле отопителя).
