Предохранители и реле toyota carina (t210), 1996 — 2001

С чего начать

Чаще всего такие проблемы обнаруживаются с наступлением холодов. Если владелец забывает заменить летнюю жидкость в бачке на зимнюю, в самый неподходящий момент она может замёрзнуть. Что в таком случае предпринимают? Самое лучшее что можно сделать, это поставить на несколько часов машину в тёплое помещение, чтобы отогреть систему подачи жидкости к форсункам. После этого следует слить летнюю жидкость и залить соответствующую сезону эксплуатации машины.

При замерзании жидкости в бачке иногда случаются повреждения корпуса насоса омывателя в виде растрескивания в месте забора и подачи её к форсункам. В таком случае насос подлежит замене. Чтобы выполнить такую процедуру придётся потрудиться, так как бачок в этой модели находится в труднодоступном месте. Для его демонтажа снимают передний бампер.

Ремонт прикуривателя

Для того, чтобы выявить причины потери работоспособности прикуривателем, необходимо его разобрать. Для начала следует визуально осмотреть тыльную сторону.

Осмотр демонтированного прикуривателя

Обычно поломка связана с перегоранием проводка, входящего в конструкцию прикуривателя. Обнаружить данную неисправность можно по вспучиванию изоляции проводника, как показано на рисунке ниже.

Обнаружение неисправности

С помощью накидного ключа требуется разобрать тыльную часть.

Разбор прикуривателя

Сгоревший проводок следует полностью убрать. Для этих целей можно воспользоваться плоскогубцами или отверткой.

Процесс вынимания остатков сгоревшего провода с клеммы

Для восстановления работоспособности прикуривателя необходимо произвести замену выгоревшего проводника.

Вид замены	Примечание
Оригинал	Дорого и сложно найти.
Медный провод	Выдерживает большой ток. Долговечно, но в случае замыкания, произойдет повреждение электропроводки прикуривателя. При наиболее неблагоприятном стечении обстоятельств возможно возгорание автомобиля.
Олово	Имеет большое сопротивление.
Предохранитель	Сложность монтажа.

Наиболее простым вариантом замены является медный провод. Его необходимо зачистить и установить взамен демонтированного проводника.

Медный провод, выступающий в качестве замены

До начала полной сборки необходимо проверить работоспособность прикуривателя.

Завершение ремонта с использованием медного проводника

Монтажный блок в моторном отсеке

На общей схеме обозначен под цифрой 12.

Фото – пример

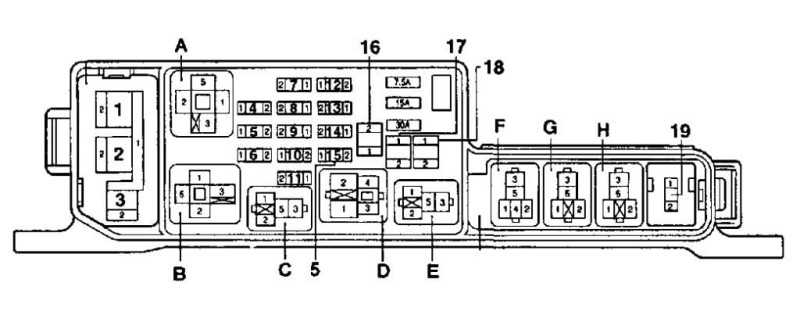

Схема

Расшифровка

Реле А – реле №1 э/дв. вентилятора системы охлаждения, В – реле стартера, С – реле звукового сигнала, D – реле фар, Е – реле системы впрыска, F – реле №2 э/дв. вентилятора системы охлаждения, G – реле №3 э/дв. вентилятора системы охлаждения, Н – реле кондиционера;

Плавкие вставки 1 – ALT 100А (120А для двигателей 3S-FSE), 2 – ABS 60A, 3 – HTR 40A;

предохранители 4 – DOME 7,5А, Освещение салона 5 – HEAD RH 15A, Фара правая сторона 6 – ECU-B 10А, Система подушек безопасности (SRS), анти­ блокировочная система тормозов 7 – АМ2 20А, Замок зажигания 8 – RADIO 10A, Радио и аудио система 9 – перемычка, 10 – HEAD LH 15A, Фара левая сторона 11 – HORN 10A, Сигнал 12 – ALT-S 5А, Генератор 13 – POWER 2 30A, 14 – HAZARD 10A, Аварийная сигнализация 15 – EFI 15A (3S-FSE 20A), Электронный блок управления двигателем 16 – FAN SUB 30A (40A дизельные модели), Вентилятор охлаждения 17 – FAN MAIN 40A (50A дизельные модели), Вентилятор охлаждения 18 – MAIN 50A, Главный предохранитель 19 – EFI №2 25A (только 3S-FSE), Электронный блок управления двигателем

Блок реле и предохранителей под капотом Митсубиси Ланцер 9

Блоки предохранителей и реле расположены со стороны водителя возле АКБ. Блоки раздельные.

Схема основного блока предохранителей Митсубиси Ланцер 9

Описание

1 60A Блок предохранителей/ реле приборной панели 80А Батарея 2 50A Электродвигатель вентилятора системы охлаждения 3 60A Система ABS 4 40A Цепи замка зажигания 5 30A Электропривод стеклоподъемников 6 15A Противотуманные фары 7 15A/20A Подогреватель сидений 8 10A Звуковой сигнал 9 20A Система управления двигателем 10 10A Электромагнитная муфта компрессора кондиционера 11 15A Стоп-сигналы 12 15A Обогреватель лобового стекла 13 7,5А Генератор 14 10A Аварийная сигнализация 15 20A Электронный блок управления КПП 16 10A Дальний свет правой фары 17 10A Дальний свет левой фары 18 10A Ближний свет правой фары 19 10A Ближний свет левой фары 20 7,5A Задний фонарь (правый) 21 7,5A Задний фонарь (левый) 22 10A Лампы освещения салона 23 10A Аудиосистема 24 15A Топливный насос 25 15A Разъем питания дополнительного оборудования Обозначение реле Резерв Реле обогревателя лобового стекла Реле разъема питания дополнительного оборудования Реле звукового сигнала Реле противотуманных фар Реле электродвигателя вентилятора системы охлаждения

Схема дополнительного блока предохранителей Митсубиси Ланцер 9

1. разъем для подключения индикатора ча­стоты вращения коленчатого вала двигателя;
2. резервное место под реле;
3. резервное место под реле;
4. резервное место под реле;
5. реле зажигания;
6. реле управления автоматической ко­робкой передач;
7. главное реле системы управления двигателем;
8. реле компрессора кондиционера.

Обнаружение и замена

Если прикуриватель, топливный насос или любой другой элемент работает некорректно, то в первую очередь проверяют его защитные цепи. Их замена решает проблему в большинстве случаях, но рекомендуется тщательнее проверять узлы и детали Лансер 9. Нередко за повреждением защитных деталей скрываются более тяжёлые неисправности.

Отчего automotive fuses выходят из строя:

• нарушение контакта, плохое соединение;
• плохое качество изделия;
• износ по причине постоянных нагрузок;
• неправильный подбор по номиналу.

И, конечно, плавятся детали от резких скачков напряжения в электрической системе автомобиля.

Замена предохранителей

Блок предохранителей

При возникновении неисправности одного из электроприборов, прежде всего, следует проверить соответствующие предохранители.

Отсоединить крышку A.

Примечание

: — Рекомендуем заранее приобрести на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей. — Извлечь предохранитель с помощью щипцов 1, расположенных с обратной стороны крышки A. Чтобы извлечь предохранитель из пинцета, следует сдвинуть его в сторону(как показано на рисунке). Свободные гнезда для предохранителей использовать не рекомендуется.

Внимание: — Проверить соответствующий предохранитель и при необходимости заменить его обязательно новым, имеющим тот же номинал. — Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием

Назначение предохранителей

Примечание

: Наличие предохранителей зависит от степени электрооснащенности автомобиля

Где находится предохранитель печки на бмв е34. обозначения предохранителей на bmw e34

1. Автоматический стояночный тормоз.
2. Фонарь стоп-сигнала.
3. Автоматическая блокировка дверей.
4. Стеклоподъемник двери водителя.
5. Щиток приборов.
6. Указатели поворотов.
7. Система навигации.
8. Внутреннее зеркало заднего вида.
9. Очиститель заднего стекла.
10. Задние стеклоподъемники.
11. Задние стеклоподъемники.
12. ABS/ESP.
13. Стеклоподъемник двери пассажира.
14. Стеклоомыватель.
15. Обогрев наружных зеркал заднего вида.
16. Аудиосистема.
17. Розетка питания дополнительного оборудования в багажном отделении.
18. Розетка питания дополнительного оборудования для задних сидений.
19. Прикуриватель.

Некоторое дополнительное оборудование защищено предохранителями, находящимися в моторном отсеке в блоке C. Тем не менее, ввиду затрудненного доступа рекомендуем обращаться для замены этих предохранителей на сервисную станцию компании-производителя.

Блок в салоне

Расположен под панелью приборов со стороны водителя.

Фото – пример

Схема с крышки

Схема

Назначение предохранителей

1	15А Стекло очиститель заднего стекла
2	Резерв
3	10А Радио, Аудио
4	15А Прикуриватель
5	10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой
6	10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля
7	20А Контроль двигателя
8	10А Фонари заднего хода
9	10А Задний противотуманный фонарь
10	20А Центральный замок
11	30А Обогреватель заднего стекла
12	30А Нагреватель
13	20А Люк на крыше
14	10А АБС
15	20А Сиденье с подогревом
16	10А Зеркала с подогревом
17	Резерв
18	Резерв
19	Резерв
20	Резерв

Обозначение реле

1. Реле задних противотуманных фонарей
2. Реле электропривода стекло подъемников
3. Реле генератора
4. Реле электродвигателя вентилятора отопителя – задний кондиционер
5. Реле обогревателя заднего стекла
6. Реле электродвигателя вентилятора отопителя – передний кондиционер
7. Реле вспомогательных цепей зажигания

1. Расположение элементов электросистем в автомобиле

Электронные блоки управления

Примечание: J*: также имеется в задних дверях.

Наименование	Обозначение на рисунке
ЭБУ полным приводом	G
ЭБУ автоматической системы кондиционирования (автоматическая система кондиционирования)	C
Модуль переключения системы кондиционирования (система кондиционирования с ручным управлением)	C
ЭБУ автоматической трансмиссии	Левое расположение рулевой колонки	D
Правое расположение рулевой колонки	H
ЭБУ ABS	A
ЭБУ ASTC	A
Выключатель рулевой колонки (со встроенным ЭБУ рулевой колонки)	В
ЭБУ двигателя	I
ЭБУ ETACS	D
ЭБУ иммобилайзера	Е
Главный переключатель электростеклоподъеников (со встроенным ЭБУ)	L
Локальный переключатель электростеклоподъеников (со встроенным ЭБУ)	J
ЭБУ блокировки заднего дифференциала (модели с полным приводом)	G
ЭБУ электростеклоподъенмика окна задней панели	М
ЭБУ системы дополнительной пассивной безопасности (SRS, подушки безопасности)	F
Сервопривод люка в крыше (со встроенным ЭБУ)	К

Примечание: ЭБУ: электронный блок управления.

Датчики

Примечание: E*,G* и R*: также имеются с правой стороны.

Наименование	Обозначение на рисунке
Соленоидальный клапан управления автоматической трансмиссией (со встроенным датчиком температуры рабочей жидкости коробки передач) (модели с автоматической трансмиссией)	J
Датчик положения педали акселератора	М
Датчик температуры воздуха (модели с автоматической трансмиссией)	О
Встроенный датчик температуры воздуха (для кондиционера воздуха)	I
Встроенный датчик температуры воздуха (для системы управления двигателем)	F
Датчик положения распределительного вала	В
Датчик угла поворота коленчатого вала	G
Электронноуправляемый клапан дроссельной заслонки (со встроенным датчиком положения дроссельной заслонкой)	С
Датчик температуры охлаждающей жидкости	D
Датчик фронтального удара	E
Датчик частоты вращения передних колес	Q
Датчик температуры топлива	Н
Датчик ускорения (ABS, модели с полным приводом)	Р
Датчик ускорения и рысканья (ASC)	Р
Датчик частоты вращения первичного вала (модели с автоматической трансмиссией)	J
Датчик расхода воздуха (со встроенным датчиком температуры воздуха №1)	А
Датчик температуры воздуха №2	С
Датчик температуры воздуха в салоне	N
Датчик абсолютного давления в коллекторе	С
Датчик частоты вращения вторичного вала (модели с автоматической трансмиссией)	J
Фото датчик	L
Датчик давления в топливном аккумуляторе	R
Датчик рулевого колеса	К
Датчик скорости автомобиля (модели с приводом на заднюю ось и механической коробкой передач и полноприводные модели)	J

Реле

Наименование	Обозначение на рисунке
Реле вентилятора конденсатора системы кондиционирования	D
Реле компрессора системы кондиционирования	D
Реле управления автоматической трансмиссией	D
Реле безопасности ABS	A
Реле привода ABS	A
Реле гнезда подключения дополнительного оборудования	Е
Реле вентиляции	Е
Реле управления двигателем	D
Реле передних противотуманных фар	D
Реле подогрева топливопроводов	D
Реле свечей накаливания	С
Реле ближнего света головного освещения	D
Реле дальнего света головного освещения	D
Реле омывателей фар	D
Реле подогрева сидений	Е
Реле звукового сигнала	D
Реле электростеклоподъемников	D
Реле задних противотуманных фар	Е
Реле 1 электроотопителя	В
Реле 2 электроотопителя	В
Реле подогрева заднего окна	Е
Реле стартера	D

Блок предохранителей салона Mitsubishi Lancer (1995-2003)

1) реле прерывистого режима работы стеклоочистителя (встроенный переключатель в колонне);

2) Блок предохранителей;

3) Реле электрического стеклоподъемника/реле прерывистого режима работы заднего стеклоочистителя;

4) Реле топливного насоса/реле управления двигателем;

5) Реле управления автоматической коробкой передач.

Блок предохранителей/реле  (1995-2003)

№	(А)	Назначение
1	20	Реле прерывистого режима стеклоочистителя, двигатель омывателя / двигатель стеклоочистителя
2	10	Контрольная лампа A/T, лампа заднего хода, ELC-4A/T-ECU, датчик частоты вращения входного вала, датчик частоты вращения выходного вала, блок управления системой SRS, стоп-сигнал
3	20	ETACS-ECU (дверной замок с электроприводом)
4	10	Комбинированный прибор, ETACS-ECU, SRS-ECU, люк на крыше, датчик скорости автомобиля
5	10	Система активного контроля рыскания, ABS, лампа заднего хода, дверной замок с электроприводом, часы и мультидисплей, обогреватель зеркал заднего вида и обогреватель, полностью автоматический кондиционер, лампа подсветки цилиндра ключа зажигания, зуммер напоминания о ключе зажигания, измеритель и датчик, MPI Система, Радио, Лампа салона, Лампа багажного отделения, Лампа грузового отсека, Дополнительная удерживающая система, Задний фонарь, Габаритный фонарь, Лампа номерного знака / Зуммер монитора освещения
6	10	ABS-ECU, реле клапана ABS, переключатель кондиционера, термостат, реле вентилятора, реле обогревателя, реле стеклоподъемника, активная система контроля рыскания, ограничитель натяжения ремня безопасности
7	15	Прикуриватель, зеркало с дистанционным управлением
8	10	Электрический дверной замок, часы, мультидисплей, радио
9	10	Блок указателей поворота / аварийной сигнализации
10	25	Двигатель вентилятора
11	25	Обогреватель / Переключатель обогревателя
16	20	Люк на крыше
17	—	—
Реле
R1	Обогреватель
R2	воздуходувка
R3	Блок указателей поворота / аварийной сигнализации

Блок предохранителей и реле на Ланцере

На Mitsubishi Lancer 10 поколения используются 2 типа перемычек:

• ножевые (флажковые);
• силовые плавкие вставки.

Цветовая гамма предохранителей в зависимости от номинала.

Они состоят из 3 компонентов:

• пластикового или фарфорового корпуса;
• проволочной спирали;
• контактов.

Каждому номиналу предохранителя соответствует свой цвет:

Номинал, А	Расцветка	Тип
5	Желто-коричневая	Ножевой
7,5	Коричневая	—.—.—.—
10	Красная	—.—.—.—
15	Синяя	—.—.—.—
20	Желтая	—.—.—.—
25	Прозрачная	—.—.—.—
30	Зеленая	—.—.—.—
30	Розовая	Плавка вставка
40	Зеленая	—.—.—.—
50	Красная	—.—.—.—
60	Желтая	—.—.—.—
80	Черная	—.—.—.—
100	Синяя	—.—.—.—

Перед заменой плавкой вставки нужно выполнить такие действия:

1. Остановить Митсубиси Лансер 10 на ровной площадке.
2. Поставить на ручник.
3. Подложить под колеса противооткатные башмаки.
4. Обесточить электроприборы.
5. Вытащить ключ из замка зажигания.
6. Снять клеммы с АКБ.

Далее можно приступать к поиску и замене перемычки:

1. Вскрыть нужный блок.
2. Найти по схеме неисправную перемычку.
3. Проверить ее на глаз или тестером.
4. Вытащить неисправную деталь.
5. Поставить на ее место новую подходящего номинала.
6. Завести мотор.
7. Проверить отказавшее оборудование.
8. Вернуть на место снятые крышки в случае отсутствия неисправности.

В салоне

На плате в кабине находятся перемычки, относящиеся к следующим электроприборам:

• обогреву сидений;
• печке;
• электрическим стеклоподъемникам;
• стоп-сигналам;
• подушкам безопасности;
• электроприводу кресел;
• задней противотуманной фаре;
• обогреву заднего стекла;
• переднему стеклоочистителю;
• лампам в фонарях заднего хода;
• замкам дверей;
• обогреву наружных обзорных зеркал;
• магнитоле;
• моторчику сдвижного люка;
• плафону в салоне;
• замку зажигания;
• контрольно-измерительным приборам;
• прикуривателю.

Схема предохранителей в салонном блоке Митсубиси Лансер.

Здесь же установлены релейные переключатели дверных замков, отопителя, обогрева сидений и заднего стекла.

В двигательном отделении

Главная печатная плата в моторном отсеке содержит плавкие вставки для защиты такого электрооборудования:

• бензонасоса;
• электрического двигателя вентилятора охлаждения;
• катушки зажигания;
• электромотора обдува конденсатора;
• галогеновых лам ближнего света;
• АБС;
• стартера;
• газоразрядных ламп дальнего света;
• передних противотуманок;
• усилителя аудиосистемы;
• звукового сигнала;
• дневных ходовых огней;
• генератора;
• стеклоомывателю;
• кондиционеру;
• наружному освещению (фарам, подсветке номера) и т.д.

Схема предохранителей в двигательном отсеке.

В установочном боксе под капотом стоят реле, обеспечивающие пуск нескольких приборов и узлов:

• свечей накаливания для автомобилей с дизельным двигателем;
• передних ПТФ;
• отопителя;
• клаксона;
• обдува радиатора охлаждения;
• омывателя фар;
• БУ двигателем;
• ближнего и дальнего света;
• обогрева щеток дворников;
• автоматической КПП;
• ревуна охранной сигнализации;
• ДХО.

На клемме аккумуляторной батареи располагаются силовые плавкие вставки для защиты питания таких электроприборов:

• панели предохранителей в салоне;
• ближнего и дальнего света;
• системы контроля и согласования электронных систем автомобиля ETACS-ECU;
• блока перемычек и реле моторного отделения;
• вентилятора радиатора и т.д.

Схема предохранителей на плюсовой клемме аккумуляторной батареи.

Моторный отсек

Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор и снимите крышку монтажного блока.

Назначение предохранителей и плавких вставок в монтажном блоке моторного отсека и на клемме аккумулятора
Защищаемая цепь	Ток, А
Противотуманные фары
Блок управления двигателем
Автоматическая коробка передач
Звуковой сигнал
Генератор
Омыватель фар
Кондиционер
Дроссельная заслонка
Звуковой сигнал противоугонной системы
Обогреватель зоны укладки щеток стеклоочистителя
Электропривод замка крышки багажника
Система наружного освещения в дневное время
Фара дальнего света (левая)
Фара дальнего света (правая)
Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (левая)
Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (правая)
Фара ближнего света с галогеновой лампой (левая)
Фара ближнего света с галогеновой лампой (правая)
Цепь питания электрооборудования двигателя
Катушки зажигания
Цепь питания электрооборудования двигателя
Бензонасос
Стартер
Антиблокировочная система тормозов (ABS)
Электродвигатель вентилятора конденсора
Электродвигатель вентилятора системы охлаждения
Устройство для подключения дополнительного оборудования
Усилитель аудиосистемы
Электрооборудование дизельного двигателя
АКБ/генератор
АКБ/плавкая вставка
генератор
Реле
A	Реле противотуманных фар
B	звуковой сигнал
C	электромагнитная муфта компрессора кондиционера
D	Дополнительное оборудование
E	Реле управления автоматической коробкой передач
F	Дополнительное оборудование
G	дальний свет фар
H	управление дроссельной заслонкой
I	Дополнительное оборудование
J	Реле системы наружного освещения в дневное время
K	Бензонасос
L	Дополнительное оборудование
M	Вентилятор радиатора кондиционера
N	Стартер
O	Реле ближнего света фар
P	Реле вентилятора системы охлаждения двигателя
R	Дополнительное оборудование
S	Главное реле системы управления двигателем
T	Дополнительное оборудование
Q	Вентилятор конденсора

В случае отказа электрооборудования авто в первую очередь необходимо проверить предохранители, обслуживающие данное оборудование.

Предохранители и плавкие вставки в Mitsubishi 10 (с 2008 года выпуска) находятся в трех зонах:

• под приборкой;
• в подкпотном пространстве;
• на аккумулятор + клемма.

На крышках имеются пиктограммы и подписи предохранителей. Замена неисправных предохранителей производится с помощью специального пинцета, мы рекомендуем приобрести их заранее.
