Как производится замена предохранителей
Чтобы поменять перегоревшие предохранители на Паджеро 3, следуйте алгоритму ниже:
- Заглушите двигатель.
- Ознакомьтесь с планом расположения отсеков защитных элементов. Схема изображена в инструкции к транспортному средству.
- Найдите, где находится необходимый отсек.
- Снимите защитную крышку отдела.
- Проверьте соответствие плана крепления устройств в регламенте и на автомобиле.
- Найдите нужное звено, используя нумерацию.
- Выньте перегоревший сегмент и поместите новый с помощью пинцета или щипцов.
- Закройте монтажный отсек крышкой.
- Проверьте работоспособность оборудования.
Если после установки нового звена неисправность не устранена, обратитесь к специалисту. Необходимо выявить причину высокой нагрузки в электрической цепи. Использовать такое транспортное средство небезопасно.
Блоки под капотом
Главный блок
Находится в левой части моторного отсека, рядом с аккумулятором.

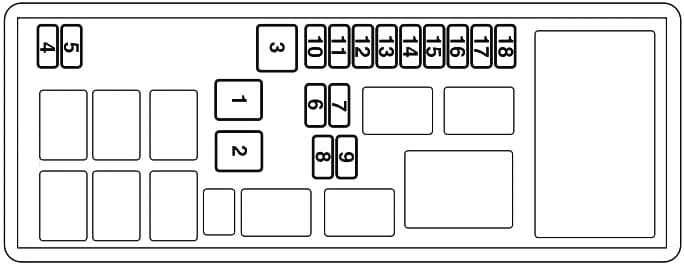

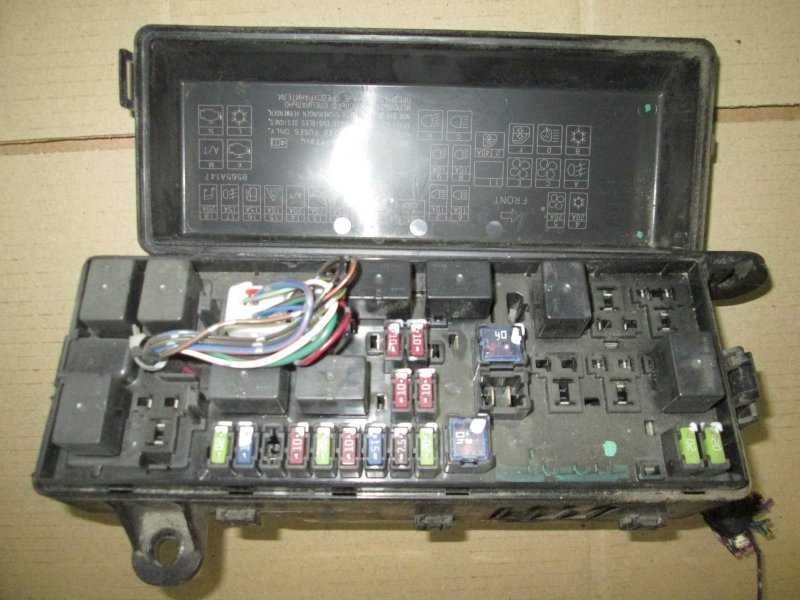

Пример схемы с крышки блока
Схема
Обозначение
| 1 | 10А Освещение салона |
| 2 | 10А Дальний свет |
| 3 | 10А Задние габаритные огни |
| 4 | 10А Задние габаритные огни |
| 5 | 10А Аварийная сигнализация |
| 6 | 30А Электро вентилятор климатического блока |
| 7 | 30А Кондиционер |
| 8 | 40А Система пуска |
| 9 | 40А Выключатель (замок) зажигания |
| 10 | 30А Стекло подъемники |
| 11 | 30А Ближний свет |
| 12 | 20А Система управления двигателем |
| 13 | 80А Генератор |
| A | Реле электро вентилятора климатического блока |
| B | Реле фар головного света |
| C | Реле противотуманных фар |
| D | Реле стартера |
| E | Реле системы пуска |
Блок на АКБ
Располагается на плюсовой клемме аккумуляторной батареи.
Назначение
- 16 60А Анти блокировочная система тормозов (ABS)
- 17 20А Противотуманные фары
- 18 80А Свечи накаливания
Дополнительные элементы
Рядом с основным блоков крепится дополнительный блок.
Схема
Описание
- 14 25А Электро вентилятор конденсора
- 15 10А Компрессор кондиционера
- J резерв
- F Реле компрессора кондиционера
- G Реле электро вентилятора конденсора

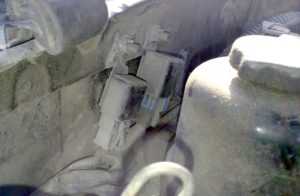

Так же с правой стороны подкапотного пространства возможна установка некоторые реле.
Назначение
Блоки в салоне Mitsubishi Pajero Sport 1
Под панелью приборов, со стороны водителя находятся 2 блока: блок предохранителей и блок реле.
Блок с предохранителями

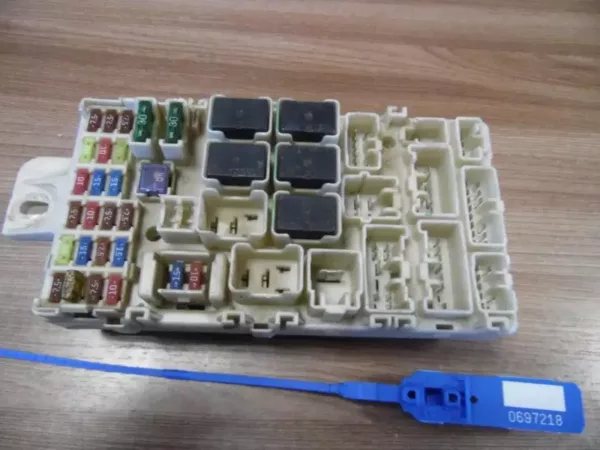

Фото пример

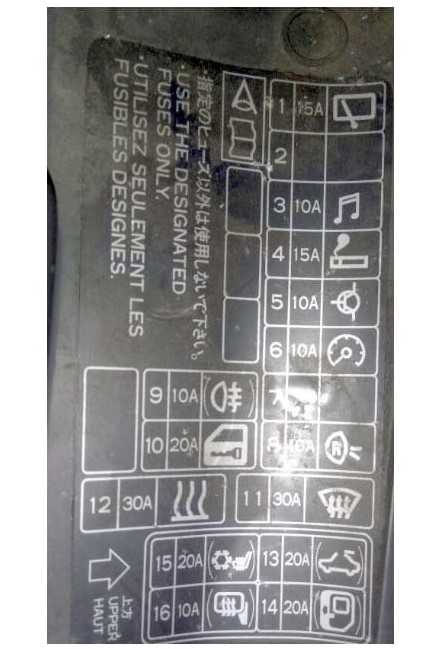

Схема
Описание
| 1 | 10А Указатели поворота |
| 2 | 10А Аудиосистема |
| 3 | 15А Централизованная блокировка замков дверей |
| 4 | 10А Реле электро вентилятора климатического блока |
| 5 | 15А Прикуриватель |
| 6 | 20А Стеклоочиститель ветрового окна |
| 7 | 10А Фонари света заднего хода |
| 8 | 10А Комбинация приборов |
| 9 | 10А Стоп-сигналы |
| 10 | 10А Звуковые сигналы |
| 11 | 10А Электро стеклоподъемники |
| 12 | 10А АКП |
| 13 | 15А ТНВД |
| 14 | 15А Привод люка в крыше |
В верней части блока могут крепится некоторые элементы реле.
Схема
- R1 реле указателей поворотов
- R2 реле обогрева заднего стекла и боковых зеркал
- R3 реле электро двигателя вентилятора отопителя (для L200)

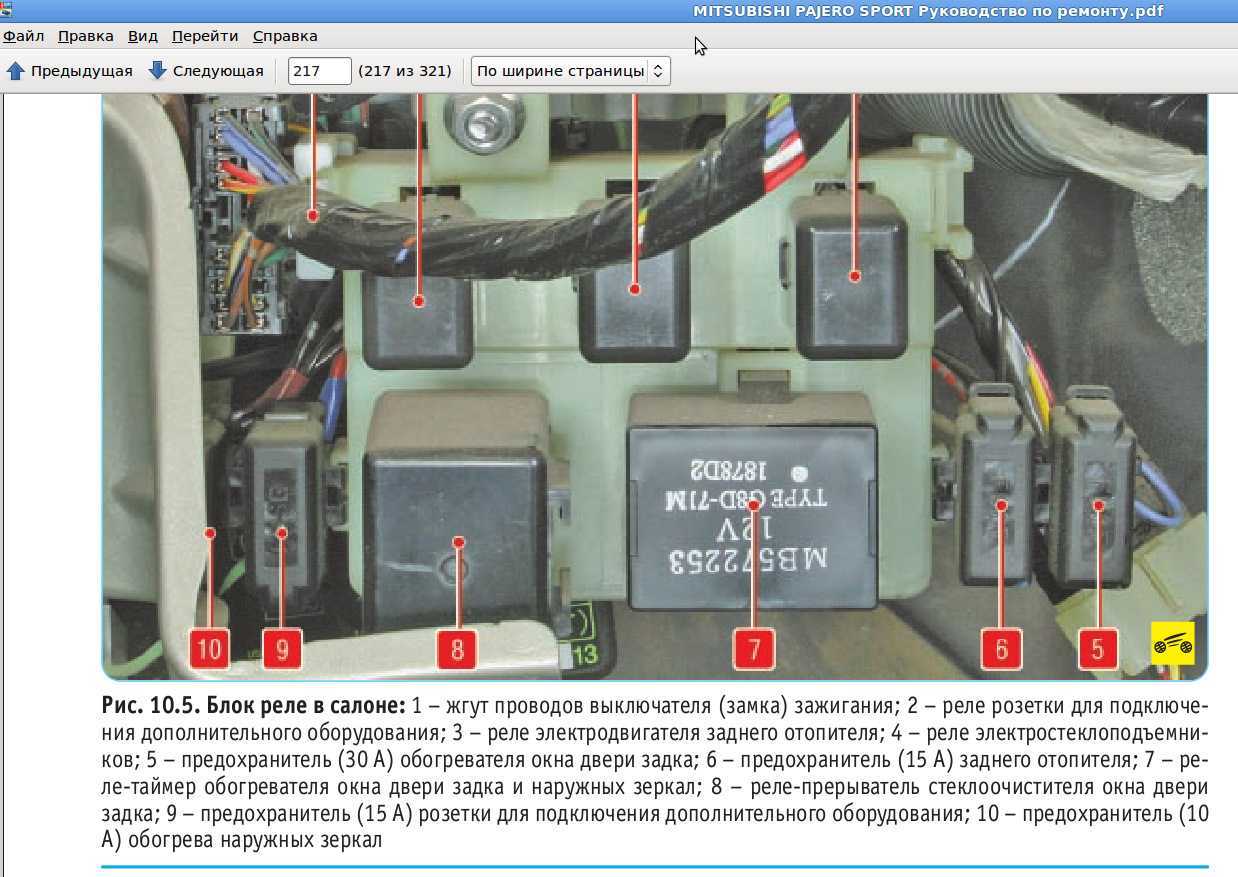

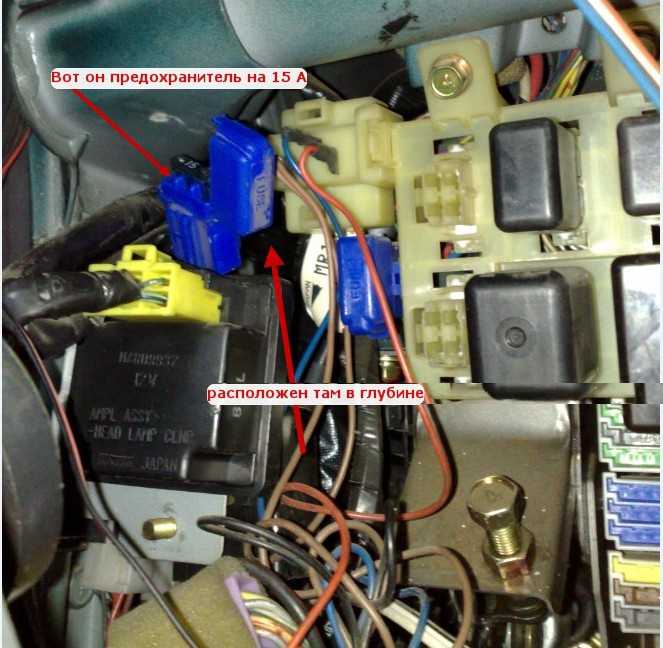

Блок реле Mitsubishi Pajero Sport 1
Схема
Расшифровка
- Жгут проводов выключателя (замка) зажигания;
- Реле розетки для подключения дополнительного оборудования;
- Реле электродвигателя заднего отопителя;
- Реле электро стеклоподъемников;
- Предохранитель (30 А) обогревателя окна двери задка;
- Предохранитель (15 А) заднего отопителя;
- Реле-таймер обогревателя окна двери задка и наружных зеркал;
- Реле-прерыватель стеклоочистителя окна двери задка;
- Предохранитель (15 А) розетки для подключения дополнительного оборудования;
- Предохранитель (10 А) обогрева наружных зеркал.

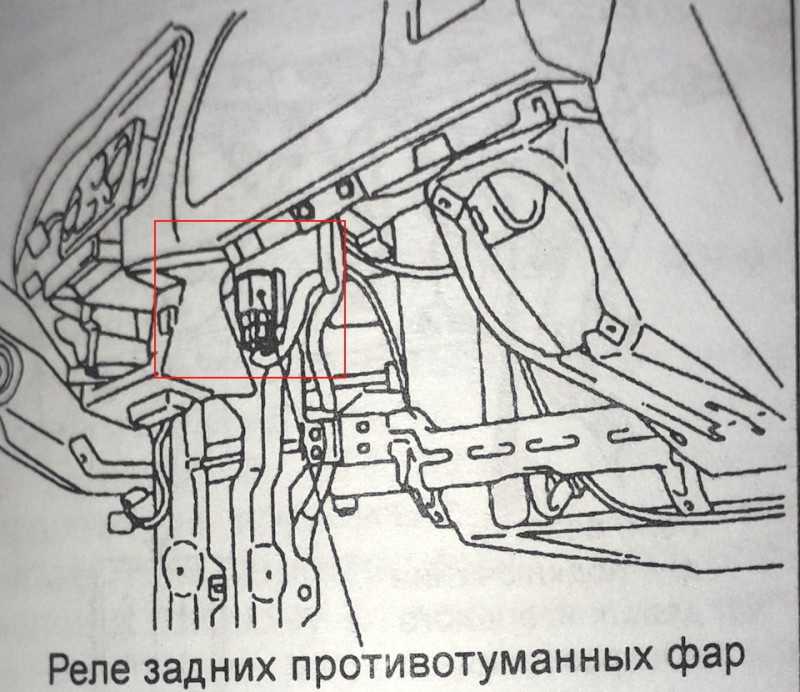

Или реле задних противотуманных фар.
Блоки под капотом
Главный блок
Находится в левой части моторного отсека, рядом с аккумулятором.

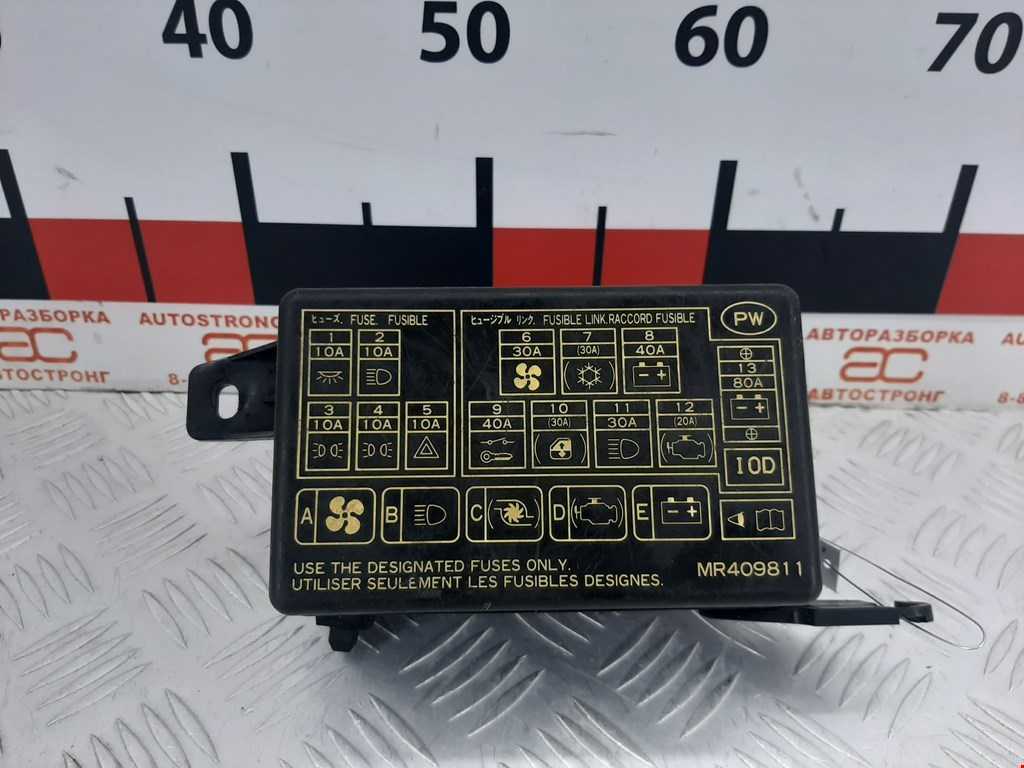

Пример схемы с крышки блока
Схема
Обозначение
| 1 | 10А Освещение салона |
| 2 | 10А Дальний свет |
| 3 | 10А Задние габаритные огни |
| 4 | 10А Задние габаритные огни |
| 5 | 10А Аварийная сигнализация |
| 6 | 30А Электро вентилятор климатического блока |
| 7 | 30А Кондиционер |
| 8 | 40А Система пуска |
| 9 | 40А Выключатель (замок) зажигания |
| 10 | 30А Стекло подъемники |
| 11 | 30А Ближний свет |
| 12 | 20А Система управления двигателем |
| 13 | 80А Генератор |
| A | Реле электро вентилятора климатического блока |
| B | Реле фар головного света |
| C | Реле противотуманных фар |
| D | Реле стартера |
| E | Реле системы пуска |
Блок на АКБ
Располагается на плюсовой клемме аккумуляторной батареи.
Назначение
- 16 – 60А Анти блокировочная система тормозов (ABS)
- 17 – 20А Противотуманные фары
- 18 – 80А Свечи накаливания
Дополнительные элементы
Рядом с основным блоков крепится дополнительный блок.
Схема
Описание
- 14 – 25А Электро вентилятор конденсора
- 15 – 10А Компрессор кондиционера
- J – резерв
- F – Реле компрессора кондиционера
- G – Реле электро вентилятора конденсора
Так же с правой стороны подкапотного пространства возможна установка некоторые реле.
Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне. Рассмотрены схемы Митсубиси Паджеро 2 поколения (V20/V30/V40) 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска с бензиновыми двигателями V6 6G72-SOHC 12 valve (3,0 л), 6G72-SOHC 24 valve (3,0 л), 6G74-DOHC 24 valve (3,5 л), 6G74-SOHC 24 valve (3,5 л).
В салоне
Расположен с водительской стороны, слева от руля. За пластиковой крышкой. Общий вид блока.
| Схема салонного блока предохранителей (1 на картинке) | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Предохранитель прикуривателя и привод боковых зеркал. | 15 |
| 2 | Радиоприемник. | 10 |
| 3 | Реле отопителя, реле омывателя фар | 10 |
| 4 | ELC-4А/Т (АКПП) | 10 |
| 5 | Передний и задний кондиционеры | 20 |
| 6 | Указатели поворота и аварийная сигнализация | 10 |
| 7 | Контрольно-измер. приборы и привод антенны | 10 |
| 8 | Звуковой сигнал. | 10 |
| 9 | Стеклоочистители и омыватели | 15 |
| 10 | Подогрев сидений и привод стеклоподъемников | 10 |
| 11 | Система полного привода (4WD), амортизаторы переменой жесткости | 10 |
| 12 | Электропривод блокировки замков дверей | 15 |
| 13 | Лампы местного освещения, часы, радио | 10 |
| 14 | Фонари заднего хода, блокировка дифференциала | 15 |
| 15 | Стоп-сигналы. | 15 |
| 16 | Отопитель. | 25 |
| 17 | Эл. привод люка крыши | 20 |
| 18 | Разъем включения дополнительных устройств | 15 |
| 19 | Задний отопитель. | 10 |
| 20 | Запасные предохранители (А/Т): АКПП. | — |
| Общий вид монтажного блока. |
| Салонный блок реле | |
|---|---|
| № | Расшифровка |
| C-92X | нет |
| C-93X | Реле заднего отопителя |
| C-94X | Реле электропривода стеклоподъемников |
| C-95X | Блок управления центральной блокировкой замков дверей |
| C-96X | Реле обогревателя заднего стекла |
| C-97X | Реле прерывистого режима работы очистителя заднего стекла |
| C-98X | Реле-прерыватель указателей поворота и аварийной сигнализации |
В моторном отсеке
Монтажный блок расположен в левой передней части подкапотного пространства.
Для доступа к нему необходимо снять защитную пластиковую крышку. Фото — пример платы.
-
