Предохранители и реле nissan primera (p12), 2001 — 2008

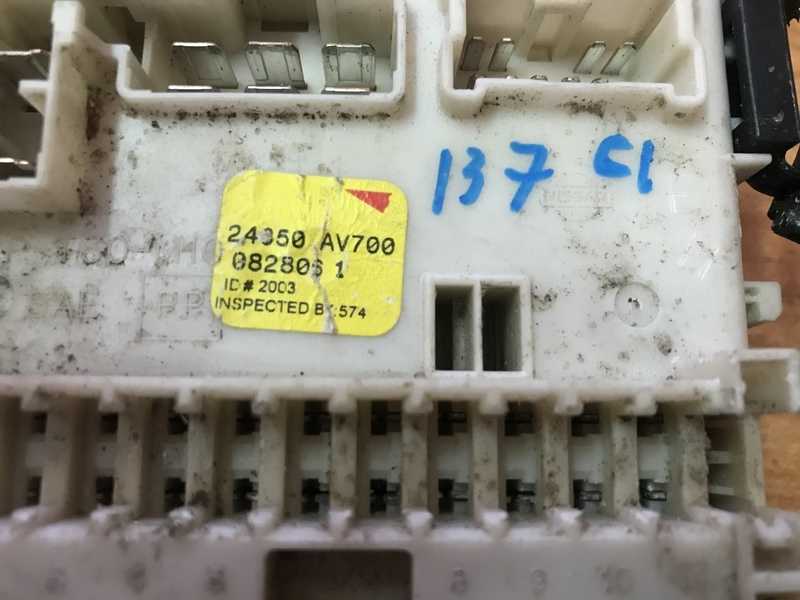

Предохранители и реле под капотом

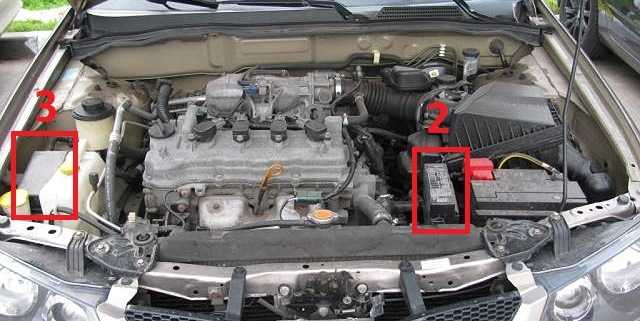

В моторном отсеке находятся 3 блока с предохранителями и реле. Два слева, рядом с аккумулятором и ещё один справа. Количество их элементов может отличатся и зависит от комплектации автомобиля.

Блоки рядом с аккумулятором

Схема

Описание

• А 75А Система пред и послепускового подогрева
• С 30А Реле управления электромагнитными клапанами ABS
• D 30А Реле гидронасоса ABS
• Е 30А Электровентилятор системы охлаждения двигателя. Климатическая установка
• F 25А Система централизованной блокировки замков дверей. Электропривод люка крыши
• G 75А Бортовая сеть питания
• Н 30А Электровентилятор системы охлаждения двигателя. Климатическая установка
• I 30А Цепь питания замка зажигания или выключателя приборов и стартера
• 30 7,5А Электромагнитная муфта компрессора кондиционера. Электро пневмо клапан ускоренного холостого хода 2 на
• 31 7,5А Цепь питания регулятора напряжения генератора
• 36 10А Фары (габаритный свет). Задние фонари (габаритный свет)
• 37 – Резервный
• 38 – Резервный
• 39 15А Правая фара (ближний и дальний свет)
• 40 15А Левая фара (ближний и дальний свет). Контрольная лампа включения дальнего света фар
• 41 7,5А Датчик положения распределительного вала и числа оборотов двигателя. Измеритель массового расхода воздуха. Иммобилайзер
• 42 10А Звуковой сигнал
• 43 7,5А Задние фонари (противотуманный свет)
• 44 10А Задние фонари (габаритный свет). Лампа освещения номерного знака
• 45 10 Задние фонари (габаритный свет)

Блок с реле

Актуальная расшифровка находится на крышке.

Фотография

Назначение

• Реле электродвигателя вентилятора системы охлаждения – низкая скорость
• Реле звукового сигнала
• Реле стартера
• Реле прерывистого режима работы очистителя заднего стекла
• Реле кондиционера
• Реле электродвигателя вентилятора системы охлаждения (высокая скорость) SOHC – ДКПП, DOHC, дизель
• Реле 2 электродвигателя вентилятора системы охлаждения- DOHC, кондиционер, дизель
• Реле задних противотуманных фонарей

Не та модель? Найдите нужную в списке.

Блоки под капотом ниссан пульсар

В моторном отсеке будут расположены как минимум два блока: блок предохранителей и блок реле.

Они находятся рядом с аккумуляторной батареей.

Nissan Almera N15, автомобиль первого поколения, на то время, японской компании Ниссан. Выпускался в 1995, 1996, 1997, 1998, 1999 и 2000 году. Преимущественно это был трех либо пяти дверный хэтчбек. Рестайлинг 1998 года в основном затронул внешний вид, бампер и боковые обвесы. Мы предлагаем ознакомится с расположением всех электронных блоков управления ниссан альмера н15, блоков предохранителей и реле, а так же их схемы и описание. Отдельно отметим предохранитель прикуривателя.

Предохранители и реле Nissan Almera (N16) до 2006 года

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы ниже для кузова — N16 выпуск с 2000 по 2006 год.

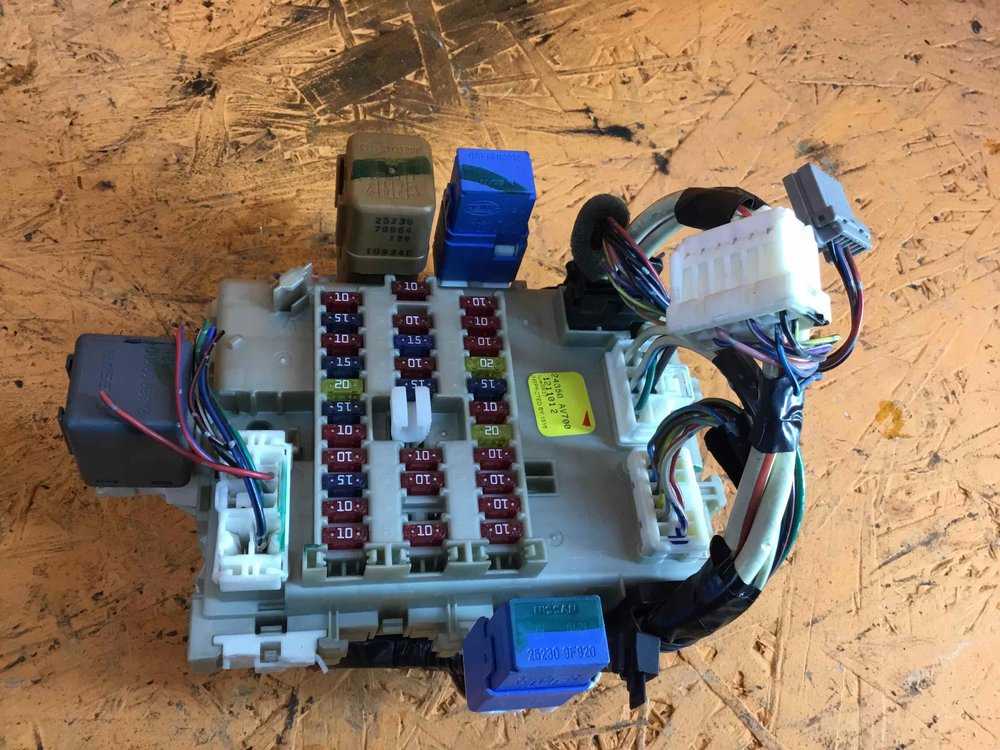

Монтажный блок в салоне включает в себя плату с реле и предохранителями. А вот с обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два блока. В одном находятся только реле в другом только предохранители. В схема и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

Предохранители и реле в салоне Nissan Almera (N16)

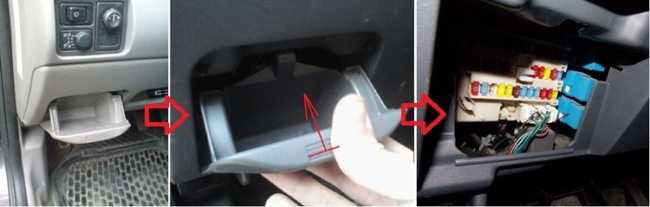

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачек, он же крышка от блока. Вытаскиваем весь карман из панели.

И там видим такой вот блок.

Блок схематично можно привести в следующем виде. Тут же будет приведена информация по обозначениям предохранителей и реле, чтобы далее расшифровать их.

Теперь как и говорил привожу информацию по предохранителям и реле в блоке.

1 — 10А Зеркала2 — 10А Лампы стоп-сигналов3 — 15А Электророзетка4 — 7,5А Под дополнительную электрику5 — 000 Аварийная сигнализация и поворотники6 — 10А Под дополнительную электрику7 — 20А Обогрев заднего стекла8 — 10А Кислородный датчик9 — 10А Дополнительный электропакет10 — 10А Электропакет11 — 10А Контроллер АКПП12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)13 — 10А Лампа салона14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер)15 — 10А Кондиционер16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер17 — 10А Система впрыска топлива18 — 10А Подушки безопасности19 — 20А Дополнительный электропакет20 — 10А Контроллер двигателя21 — 10А Сигнал запуска22 — 15А Прикуриватель23 — —- Не используется24 — 20А Дополнительный электропакет25 — 20А Очиститель ветрового стекла26 — 7,5А Под дополнительную электрику27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель)28 — 15А Омыватель заднего стекла29 — 15А Бензонасос30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива31 — 10А ABS32 — 10А Резерв33 — 15А Резерв34 — 20А Резерв

R1 Реле фар головного светаR2 Реле управления дросельной заслонкойR3 Реле стеклоподъемниковR4 Реле задних противотуманных фар

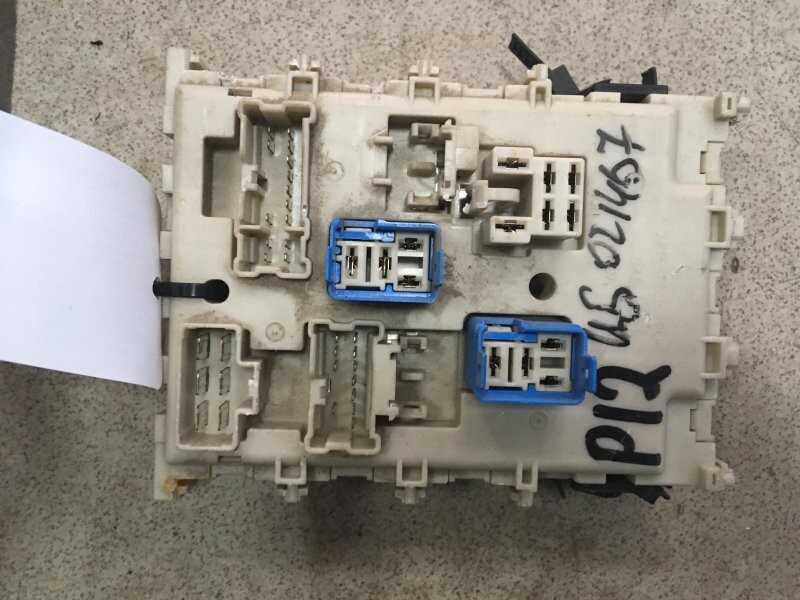

Однако это не все. На обратной стороне блока в салоне есть еще 3 реле.

R1 Реле зажиганияR2 Реле двигателя нагнетателяR3 Реле дополнительного оборудования (электро-аксессуаров)

Блок предохранителей в моторном отсеке Nissan Almera (N16)

Чтобы добраться до блоков, необходимо само собой открыть капот и открыть крышку блока. Блок расположен с левой стороны. Смотрим.

А вот с правой стороны расположен дополнительный блок реле. Вначале о блоке с левой стороны.

А 100А Генератор (ALTernator) (зарядка на батарею)В 40А электростеклоподъемникиС 40А регулятор охлаждающих вентиляторовD 40А регулятор охлаждающих вентиляторовE 30А для дизелейF 60А для дизелейG 80А для дизелейH 80А главный источник питания, цепь заземленияI 50А ABSJ 30А к выключателю зажигания от аккумулятораК 30А ABS/ESPL 30А ESPМ 30А Омыватель фар32 20А Омыватель заднего стекла33 15А Противотуманные фары34 15А Электропривод и реле электропривода дроссельной заслонки35 15А Фары, система включения ближнего света в дневное время36 15А Фары, система включения ближнего света в дневное время37 10А Задний противотуманный фонарь38 10А Габариты, освещение номерного знака39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)40 15А Аудио, навигация, ЖК-дисплей41 10А Система управления двигателем42 10А Катушка зажигания43 15А Не используется44 10А Не используется

Ну и последний блок, блок с правой стороны в моторном отсеке.

. и его расшифровка.

R1 3-е реле вентилятора радиатора (25221E)R2 Передние туманки ПТФ (25224QA)R3 Реле кондиционера Е6 (25224D)R4 Реле звукового сигнала (25620)R5 Реле вентилятора радиатора (25224J)R6 Фары, свет (25224А)R7 Стартер (25224G)

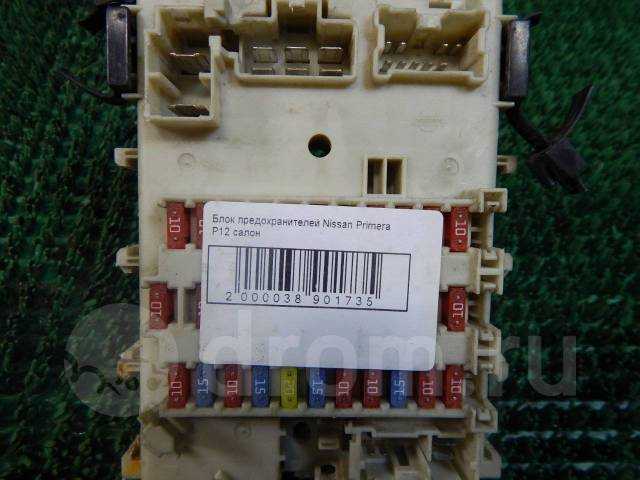

Блок в салоне

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

Вариант 1

Вариант 2

Таблица с описанием

Назначение вариант 2

1. Зеркала
2. Лампы стоп-сигналов
3. Электророзетка
4. Кондиционер
5. Контрольные (сигнальные лампы) приборной доски
6. Резерв
7. Обогрев заднего стекла
8. Кислородный датчик
9. Резерв
10. Электропакет
11. Контроллер АКПП
12. Электропакет
13. Лампа салона
14. Электромотор вентилятора салона (обогреватель/ кондиционер)
15. Кондиционер
16. Электромотор вентилятора салона (обогреватель/ кондиционер)
17. Система впрыска топлива
18. Подушки безопасности
19. Резерв
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Резерв
24. Резерв
25. Очиститель ветрового стекла
26. Резерв
27. Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
28. Омыватель заднего стекла
29. Бензонасос
30. Спидометр, тахометр, указатели температуры и уровня топлива
31. ABS

Рядом могут быть расположены несколько отдельных реле.

Расположение, обозначение, расшифровка и описание предохранителей на Ниссане Примера P11

Автомобиль среднего класса Nissan Primera P11 появился в 1996 г. и продавался в кузовах седан и хетчбэк. Чуть позднее появился универсал W10 Traveler. Фейслифтинг модели состоялся в 1998 г.

В конце 1999–начале 2000 года рестайлинг коснулся европейской линейки автомобилей, выпускавшихся в Великобритании. Поменялись передняя и кормовая части, отделка салона. Появились новые сиденья и приборы. Модификация получила заводской номер P11-144.

Смена поколений произошла в 2002 г.

В салонном модуле

В салоне Ниссана Примера Р11 предохранители смонтированы на печатной плате в установочном боксе.

Найти его можно так:

1. Открыть водительскую дверь.
2. Осмотреть панель приборов перед рулевой стойкой.
3. Нажать на замки крышки технического лючка под модулем переключателей головного освещения.
4. Снять ее.

Блок в салоне.

В подкапотном пространстве

Под капотом находятся несколько блоков с предохранителями и реле:

• основной в центре моторного отсека;
• коммутационный модуль по правому борту;
• реле свечей накаливания для автомобилей с дизельным двигателем у левой стойки.

Почему перегорают предохранители

Прежде чем начать замену предохранителей, нужно выявить, что не работает в машине. Для этого нужно:

1. Найти по схеме неисправную вставку.
2. Отсоединить разъем электроприбора, связанного с ней.
3. Заменить перемычку.
4. Попробовать запустить оборудование.

• повышение нагрузки на предохранитель из-за подключения нестандартного электроприбора повышенной мощности или укорачивания цепи сопротивления;
• повышение бортового напряжения из-за неисправности генератора или аккумулятора;
• короткое замыкание вследствие попадания влаги на токоведущие части или разрушение изоляционного слоя на проводах;
• установка некондиционных или контрафактных запасных частей;
• некачественный или несвоевременный ремонт.

После выявления причины сбоя и ее устранения нужно приступить к замене предохранителей. Главным правилом по обеспечению электрической и пожарной безопасности является использование только калиброванных заводских вставок нужного номинала. Применять перемычки, рассчитанные на больший или меньший ток, нельзя.

Запрещено также использовать:

• монеты;
• фольгу;
• отрезки проволоки или провода;
• гвозди или прочие металлические предметы.

Вынимать и вставлять перемычку нужно диэлектрическими клещами или сухими руками. Делать это инструментами без диэлектрических рукояток и губок запрещено.

Порядок действий по установке предохранителей таков:

1. Расположить автомобиль на полу в гараже или на ровном участке дороги.
2. Заглушить мотор.
3. Отключить электрооборудование.
4. Повернуть ключ в замке зажигания в нулевое положение.
5. Открыть капот моторного отсека.
6. Снять клеммы с аккумулятора.
7. Вскрыть монтажный модуль, где находится поврежденный элемент.
8. Проверить его визуально или тестером на целостность.
9. Вытащить сгоревшую вставку и поставить новую.
10. Завести машину.
11. Испытать оборудование, которое было неисправно.
12. Установить назад все снятые детали.

Если самостоятельно разобраться с проблемой не получилось, нужно обратиться за помощью к электрику в автомастерскую.

Блоки под капотом

Рядом с аккумулятором будет находится блок с предохранителями, а блок с реле около горловины бочка с омывающей жидкостью.

Блок с реле

Вариант 1

Вариант 2

Обозначение

• fr fog lamp — Реле противотуманных фар
• throt motor — Реле блока управления дроссельной заслонкой
• inhibit clutch inter luck — Реле запрещения запуска (“Р”/”N”)
• air con — Реле системы кондиционирования
• horn — Реле звукового сигнала
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения

Блок с предохранителями

Вариант 1

Расшифровка

Вариант 2

Обозначение

• FL 100A BATTERY — Генератор
• FL 60A BATTERY IGN — Зарядка аккумулятора
• FL 40A ABS MTR — Мотор АБС
• FL 40A IGN SW — Замок зажигания
• FL 40A ABS SOL — Датчик АБС
• FL 30A RAD FAN1 — Вентилятор радиатора левый
• FL 30A POWER WINDOW — Эл. стеклоподъемники
• FL 30A RAD FAN2 — Вентилятор радиатора правый
• FL 15A IGN COIL — Катушки зажигания
• FL 15A MOTOR — Нагреватель лямбда-зонда
• FL 15A AUDIO — Aудиосистема
• FL 15A H/LAMP RH — Правая фара
• FL 15A H/LAMP LH — Левая фара FL 15A WIPDEL CER — Обогрев щеток стеклоочистителя
• FL 15A FR FOG L — Противотуманные фары
• FL 10A ECCS — Электронная система управления двигателем
• FL 10A HORN — Сигнал
• FL 10A TAIL LAMP — Задний свет

У нас на канале мы подготовили видео по данной публикации. Смотрите и подписывайтесь.

Расположен в панели приборов за защитной крышкой. НA обратной стороне будет нанесена актуальная схема с описанием. Но если у Вас там иероглифы вместо английского, смотрите нашу схему на русском языке.

Фотография блока

Схема с описанием

Перечень и описание блоков реле на Nissan Primera P11

На плате в салоне стоят плавкие вставки, подключенные к следующему электрооборудованию:

• омывателю и очистителю фар;
• дневным ходовым огням;
• кондиционеру;
• отопителю;
• центральному замку;
• фонарям заднего хода;
• электродвигателю вентилятора обдува системы охлаждения;
• диагностическому разъему;
• обогреву заднего стекла;
• иммобилайзеру;
• приводу обзорных зеркал на дверях;
• аудиосистеме;
• указателям поворота;
• дворнику на лобовом стекле;
• розетке прикуривателя;
• стоп-сигналам;
• датчику скорости.

Здесь же стоят коммутационные переключатели:

• основных и дополнительных цепей системы зажигания (стартера);
• крыльчатки печки.

В подкапотном пространстве в основном модуле стоят предохранители, обеспечивающие защиту таким электроприборам:

• электроприводу люка;
• модулям, где установлены правая и левая фара;
• генератору;
• омывателям переднего и заднего стекол;
• туманкам;
• генератору;
• АБС;
• габаритам.

В блоке реле содержатся коммутационные переключатели, относящиеся к нескольким типам оборудования:

• электромагнитной муфте кондиционера;
• вентилятору охлаждения двигателя;
• очистителю заднего стекла;
• ПТФ;
• антиблокировочной системе;
• обогревателям зеркал;
• насосу ABS;
• звуковому сигналу.

Блоки предохранителей и реле на Ford Transit (Форд Транзит).

Перед тем как заменить перегоревший предохранитель или какое либо реле выключите всё электрооборудование и зажигание. Вместо испорченного предохранителя устанавливается предохранитель обязательно с такими же параметрами характеристики, что и заменяемый. Посмотреть, где в автомобиле форд-транзит расположены блоки предохранителей и реле можно на рисунке 1 ниже

Внимание !Определение неисправности и замену реле лучше доверить специалисту, так же как и работы связанные с электрической и топливной системой. Во избежание нежелательных последствий связанных с безопасностью эксплуатации автомобиля, поломки двигателя или возгорания элементов электропроводки

Фирма производитель убедительно просит обращаться в специализированные и имеющие авторизацию от компании Ford станции технического обслуживания (СТО). Определить сгоревший предохранитель можно визуально, по обрыву плавкой вставки. Случается, что из за не плотной посадки предохранителя, у него подгорает ножка или гнездо и как следствие — разрывается токоведущая цепь.  Поэтому изначально нужно правильно устанавливать предохранители, с нажимом, до плотной посадки. С левой стороны моторного отсека расположена коробка с предохранителями рис 1. Крышка коробки держится на зажимах.

Блок предохранителеи и реле в моторном отделении Ford Transit (Форд Транзит)

Предохранитель	Ток (ампер)	Цвет	Предохраняемые цепи
1	5	бежевый	Механическая коробка передач с автоматическим переключением передач
2	—	—	Не используется
3	20	желтый	Рабочее освещение дневного времени, ближний свет фар
4	5	бежевый	Датчик напряжения аккумулятора (дизельные двигатели)
5	20	желтый	Аварийный выключатель системы впрыскивания топлива
6	30	светло-зеленый	Буксировочное оборудование
7	15	голубой	Звуковой сигнал
8	20	желтый	АБС
9	20	желтый	Дальний свет фар
10	10	красный	Воздушное кондиционирование
11	20	желтый	Системы стеклоомывателей, очиститель заднего стекла
12	—	—	Не используется
13	30	светло-зеленый	Многофункциональный рычаг, очистительлобового стекла
14	15	голубой	Фонарь заднего хода
15	5	бежевый	Модуль системы иммобилизации двигателя
16	5	бежевый	Электронное управление двигателем
17	30	светло-зеленый	Буксировочное оборудование
18	—	—	Не используется
19	5	бежевый	Механическая коробка передач с автоматическим переключением передач
20	15	голубой	Механическая коробка передач с автоматическим переключением передач
21	20	желтый	Система управления двигателем
22	20	желтый	Топливный насос
23	10	красный	Ближний свет фар, правая сторона
24	10	красный	Ближний свет фар, левая сторона
101*	40	зеленый	АБС
102	40	зеленый	Обогрев лобового стекла, левая сторона
103*	50	красный	Основной источник электропитания электрической системы
104*	50	красный	Основной источник электропитания электрической системы
105	40	зеленый	Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
Предохранитель	Ток (ампер)	Цвет	Предохраняемые цепи
106*	30	фиолетовый	Зажигание
107*	30	фиолетовый	Зажигание
108	—	—	Не используется
109*	40	зеленый	Вентилятор охлаждения двигателя (дизельные двигатели 2.0 л и двигатели DOHC 2.3 л)
110*	40	зеленый	Обогрев лобового стекла, левая сторона
111*	30	фиолетовый	Зажигание
112	—	—	Не используется
113	40	зеленый	Механическая коробка передач с автоматическим переключением передач
114	—	—	Не используется
115	—	—	Не используется
116	—	—	Не используется
117	—	—	Не используется
118	—	—	Не используется
119	—	—	Не используется
120	—	—	Не используется
121	—	—	Не используется
122	—	—	Не используется

Назначение реле в блоке с предохранителями расположенном в моторном отсеке. Таблица:

Реле	Коммутируемые цепи
R1	Стартер
R2	Свечи подогрева (дизельные двигатели)
R3	Звуковой сигнал
R4	Дальний свет фар
R5	Генератор (дизельные двигатели 2.4 л)
R6	Ближний свет фар
R7	Система управления двигателем
R8	Фары дневного времени или пусковое реле заземления (автомобили с АБС)
R9	Топливный насос
R10	Воздушное кондиционирование
R11	Топливный насос низкого давления (автомобили с дизельными двигателями 2.4 л с задним приводом)
R12	Вентилятор охлаждения конденсатора воздушного кондиционирования (дизельные двигатели 2.4 л), низкоскоростной вентилятор охлаждения (дизельные двигатели и двигатели DOHC 2.0 л)
R13	Зажигание
ДиодБ1	Не используется
Диод D2	Электронное управление двигателем (двигатели DOHC)
Диод D3	Воздушное кондиционирование, буксировочное оборудование
Диод D4	Воздушное кондиционирование, буксировочное оборудование

Вспомогательная коробка реле (в моторном отделении, под коробкой плавких предохранителей)

Предохранители и реле под капотом

Блок с предохранителями

Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.

Общая схема

Назначение

1. Резерв
2. Резерв
3. Резерв
4. 15А Звуковой сигнал
5. 15А Дроссельная заслонка
6. 10А Габаритные огни
7. 10А Система управления двигателем
8. Резерв
9. 15А Катушки зажигания
10. 30А Цепь замка зажигания
11. 20А Антиблокировочная система тормозов
12. 20А Антиблокировочная система тормозов
13. 20А Антиблокировочная система тормозов
14. 65А 1-й главный предохранитель
15. Резерв
16. Резерв
17. 15А Обогрев ветрового стекла
18. 5А Антиблокировочная система тормозов
19. 10А Задний противотуманный фонарь
20. 20А Комбинация приборов
21. 15А Противотуманные фары
22. 15А Дальний свет фар
23. 15А Ближний свет фар
24. 100А Генератор
25. 30А 1-й электродвигатель вентилятора радиатора
26. 30А 2-й электродвигатель вентилятора радиатора
27. 30А Стеклоподьемник
28. Резерв
29. 65А 2-й главный предохранитель

Блок с реле

Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.

Фото – схема

Расшифровка

1	Реле ближнего света фар
2	Реле противоугонной сигнализации
3	Реле дальнего света фар
4	2-е реле вентилятора радиатора
5	Диагностический разъем ABS
6	1-е реле вентилятора радиатора
7	Реле звукового сигнала
8	Реле кондиционера
9	Реле автоматической коробки передач
10	3-е реле вентилятора радиатора

Схемы предохранителей Nissan

Описание предохранителей и реле автомобилей Ниссан, так же расшифровка, расположение, схема.

Модель	Модификация
Almera	G15, 2013 — 2019 г.в. N16, 2000 — 2006 г.в. Tino, 1998 — 2006 г.в. N15, 1995 — 2000 г.в.
Almera Classic	B10, 2006 — 2013 г.в.
Atlas	Atlas, 1999 — 2004 г.в.
Bluebird	G10, 2000 — 2005 г.в. U14, 1996 — 2001 г.в.
Cube	Z11, 2002 — 2008 г.в. Z10, 1998 — 2002 г.в.
Elgrand	E50, 1997 — 2002 г.в.
Expert	W11, 1999 — 2006 г.в.
Juke	YF15, 2010 — 2019 г.в.
Liberty	M12, 1998 — 2004 г.в.
Micra/March	K12, 2002 — 2010 г.в. K11, 1992 — 2002 г.в.
Murano	Z51, 2008 — 2016 г.в. Z50, 2002 — 2008 г.в.
Navara	D22, 1998 — 2008 г.в.
Note	E11, 2005 — 2013 E12, 2012 — 2021
Patrol	Y61, 1998 — 2010
Primera	P12, 2001 — 2008 P11, 1995 — 2000
Qashqai	J10, 2006 — 2014
J11, 2013 — 2019
Serena	C24, 1999 — 2005
Sentra	B15, 2000 — 2006
Teana	J32, 2008 — 2014 J31, 2003 — 2008
Tiida	C11, 2004 — 2014
Wingroad/AD	Y11, 1999 — 2008
X-Trail	T32, 2013 — 2021 T31, 2007 — 2015 T30, 2001 — 2007

В большинстве авто Ниссан предохранители и реле установлены в блоках, которые находятся в салоне и в моторном отсеке. Предохранители нужны для защиты проводов и электрооборудования (к примеру, прикуривателя) от выхода их из строя при прохождении через них тока большей чем предусмотрены силы. Чаще всего это приводит к короткому замыканию цепи. Реле — электрическое устройство (выключатель), используется для размыкания и замыкания различных участков электроцепей при заданных изменениях входных величин.

Источник статьи: http://carpod.ru/predohraniteli-nissan

Блоки под капотом

Рядом с аккумулятором будет находится блок с предохранителями, а блок с реле около горловины бочка с омывающей жидкостью.

Блок с реле

Вариант 1

Вариант 2

Обозначение

• fr fog lamp — Реле противотуманных фар
• throt motor — Реле блока управления дроссельной заслонкой
• inhibit clutch inter luck — Реле запрещения запуска (“Р”/”N”)
• air con — Реле системы кондиционирования
• horn — Реле звукового сигнала
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения
• rad fan — Реле электродвигателя вентилятора системы охлаждения

Блок с предохранителями

Вариант 1

Расшифровка

Вариант 2

Обозначение

• FL 100A BATTERY — Генератор
• FL 60A BATTERY IGN — Зарядка аккумулятора
• FL 40A ABS MTR — Мотор АБС
• FL 40A IGN SW — Замок зажигания
• FL 40A ABS SOL — Датчик АБС
• FL 30A RAD FAN1 — Вентилятор радиатора левый
• FL 30A POWER WINDOW — Эл. стеклоподъемники
• FL 30A RAD FAN2 — Вентилятор радиатора правый
• FL 15A IGN COIL — Катушки зажигания
• FL 15A MOTOR — Нагреватель лямбда-зонда
• FL 15A AUDIO — Aудиосистема
• FL 15A H/LAMP RH — Правая фара
• FL 15A H/LAMP LH — Левая фара FL 15A WIPDEL CER — Обогрев щеток стеклоочистителя
• FL 15A FR FOG L — Противотуманные фары
• FL 10A ECCS — Электронная система управления двигателем
• FL 10A HORN — Сигнал
• FL 10A TAIL LAMP — Задний свет

У нас на канале мы подготовили видео по данной публикации. Смотрите и подписывайтесь.

Nissan Pulsar относится к автомобилям гольф-класса. Выпускается c 1978 года по настоящее время в 9 поколениях и поставляется по всему миру с различными модификациями и вариантами кузова. В некоторых странах поколение N13 и N14 известно как Nissan Sunny,а N15 как Nissan Almera. В данном материале вы найдете информацию с описанием блоков предохранителей и реле для ниссан пульсар n15, выпускавшиеся в 1995, 1996, 1997, 1998, 1999 и 2000 годах, их фотографии и схемы.

Схема предохранителей на nissan presage

Он находится за перчаточным ящиком. Для доступа надо снять крышку этого маленького бардачка.

Схема с расшифровкой вариант 1

Схема с расшифровкой вариант 2

Расположен с левой стороны моторного отсека.

Актуальная схема нанесена на крышку

Назначение (одни из вариантов)

Обозначение (смотрите обратную сторону защитной крышки)

Блоки в моторном отсеке

Плавкие предохранители высокой мощности будут расположены на плюсовой клемме аккумулятора. Рядом с которым будет находит блок еще один блок с предохранителями.

Это небольшая информационная статья , о предохранителях ниссан альмера н16, будет полезна для ознакомления многим автовладельцам альмеры. Не редко, неисправности авто связаны исключительно с перегоревшим предохранителем. Не знание точного расположения предохранителей для определенных узлов автомобиля может осложнить задачу, поиска неисправности. Для облегчения вашей жизни и экономии денежных средств на диагностике авто, пользуйтесь представленным ниже описанием каждого узла предохранителей, и подробными фотографиями. представлены.

1. Зеркала 2. Лампы стоп-сигналов 3. Электророзетка ( прикуриватель ) 4. Предохранитель отсутствует 5. Лампы приборной доски 6. Предохранителя нет 7. Подогрев заднего стекла 8. Датчик кислорода ( в случае отказа данного предохранителя, автомобиль может работать не правильно ) 9. Предохранитель не обнаружен 10. Электропакет 11. Контроллер АКПП 12. Отвечает за подсветку приборной панели, подсветка всех переключателей где печка, так же отвечает и за поворотники. 13. Лампа салонного освещения 14. Моторчик печки и кондиционера 15. Кондиционер 16. Электромотор вентилятора салона 17. Система впрыска топлива 18. Подушки безопасности 19. Предохранитель не предусмотрен 20. Контроллер двигателя 21. Сигнал запуска 22. Прикуриватель 23. Разъем предохранителя пустой 24. Предохранитель отсутствует 25. Данный предохранитель отвечает за щетки лобового стекла 26. Без предохранителя 27. Омыватель переднего или заднего стекла 28. Омыватель заднего стекла 29. Бензонасос ( при перегорании данного предохранителя автомобиль даже не заведется) 30. Отвечает за работу спидометра, тахометра, датчика температуры и уровня топлива. 31. ABS ( некоторые его отключают из-за некорректной работы датчиков ABS )

32.Омыватель заднего стекла 33.Противотуманные фары 34.Электропривод и реле электропривода дроссельной заслонки 35 и 36 Фары, система включения ближнего света в дневное время 37.Задний противотуманный фонарь 38.Габариты, освещение номерного знака 39.Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40.Аудио, навигация, ЖК-дисплей 41.Система управления двигателем 42.Катушка зажигания 43.пусто 44.пусто Плавкие вставки: А-Генератор (ALTernator)(зарядка на батарею) В-электростеклоподъемники С и D-регуляторы охлаждающих вентиляторов E-для дизелей F-для дизелей G-для дизелей H-главный источник питания, цепь заземления I-ABS J-к выключателю зажигания от аккумулятора К-ABS/ESP L-ESP М-омыватель фар

Рекомендуем всегда иметь в своем бардачке упаковку предохранителей. (флажковые стандартные / флажковые мини)

Он находится за перчаточным ящиком. Для доступа надо снять крышку этого маленького бардачка.

Схема с расшифровкой вариант 1

Схема с расшифровкой вариант 2

Расположен с левой стороны моторного отсека.

Актуальная схема нанесена на крышку

Назначение (одни из вариантов)

Обозначение (смотрите обратную сторону защитной крышки)

Блоки в моторном отсеке

Плавкие предохранители высокой мощности будут расположены на плюсовой клемме аккумулятора. Рядом с которым будет находит блок еще один блок с предохранителями.

Проверьте наличие элементов рядом с горловиной бочка омывающей жидкости.

Блок в салоне

Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.

Вариант 1

Вариант 2

Таблица с описанием

Назначение вариант 2

1. Зеркала
2. Лампы стоп-сигналов
3. Электророзетка
4. Кондиционер
5. Контрольные (сигнальные лампы) приборной доски
6. Резерв
7. Обогрев заднего стекла
8. Кислородный датчик
9. Резерв
10. Электропакет
11. Контроллер АКПП
12. Электропакет
13. Лампа салона
14. Электромотор вентилятора салона (обогреватель/ кондиционер)
15. Кондиционер
16. Электромотор вентилятора салона (обогреватель/ кондиционер)
17. Система впрыска топлива
18. Подушки безопасности
19. Резерв
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Резерв
24. Резерв
25. Очиститель ветрового стекла
26. Резерв
27. Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
28. Омыватель заднего стекла
29. Бензонасос
30. Спидометр, тахометр, указатели температуры и уровня топлива
31. ABS

Рядом могут быть расположены несколько отдельных реле.
