Номенклатурные номера предохранителей и реле BMW (E36)
Реле BMW 3 (E36)
| № | Номенклатурный номер |
| 1 | BMW 61 36 1 388 911
BMW 61 36 1 388 913 |
| 2 | BMW 61 35 8 364 690 |
| 3 | BMW 61 35 1 391 725 |
| 4 | BMW 61 31 1 378 297
BMW 61 36 8 366 600 BMW 61 31 9 057 005 BMW 12 63 1 714 976 BMW 61 31 1 350 315 |
| 5 | BMW 61 35 8 350 566
BMW 61 36 1 384 364 |
| 6 | BMW 61 36 1 389 105 |
| 7 | BMW 61 31 8 353 046 |
| 8 | BMW 61 36 1 388 910
BMW 61 36 0 153 638 BMW 61 31 1 388 912 |
| 9 | BMW 61 36 1 393 403
BMW 61 36 8 366 646 |
| 10 | BMW 61 36 1 393 404 |
| 11 | BMW 61 31 1 379 817
BMW 61 36 8 366 282 |
| 12 | |
| 13 | BMW 61 36 8 366 551 |
| 14 | BMW 61 31 1 382 362
BMW 61 36 1 388 911 |
| 15 | BMW 61 35 8 364 692
BMW 61 35 8 364 691 |
| 16 | BMW 61 31 8 353 448
BMW 61 31 8 353 447 |
| 17 | BMW 61 36 8 373 700
BMW 61 36 1 378 238 BMW 61 36 0 141 229 BMW 61 36 0 153 636 |
Блок реле в салоне автомобиля
Находится под панелью приборов слева.
Для авто выпускавшихся до 1996 года.
p, blockquote 15,0,0,0,0 —>
| 1 | Реле электропривода стеклоподъемников/люка |
| 2 | Блок управления (при аварии) |
| 3 | Реле электродвигателя вентилятора отопителя |
| 4 | Реле очистителя/омывателя фар |
| 5 | Блок управления очистителем лобового стекла/фар |
| 6 | Реле электродвигателя привода стеклоподъемника — зад. 2-дверные модели |
Для авто выпускавшихся после 1996 года.
p, blockquote 16,0,0,0,0 —>
| 1 | Реле электропривода стеклоподъемников/люка |
| 2 | Блок управления (привари) |
| 3 | Реле электродвигателя вентилятора отопителя |
| 7 | Предохранитель 48 (40A), AC — 316i/318i |
- 48 — 40А Вентилятор (высокая скорость)
- 50 — 5А Клапан рециркуляции отработанных газов, Клапан угольного фильтра
Силовые предохранители в отделении для ног пассажира
Силовые предохранители в перчаточном ящике BMW 5 ( E39 )
| F № | Защищаемая цепь | Ток в А |
|---|---|---|
| 107 | Реле насоса впрыска вторичного воздуха (AIR) | 50A |
| 108 | Модуль управления ABS | 50А |
| 109 | Реле управления двигателем (EC), Блок предохранителей моторный отсек (F4 и F5) | 80А |
| 110 | Блок предохранителей на передней панели (F1 – F12 и F22 – 25) | 80А |
| 111 | Выключатель зажигания | 50А |
| 112 | Модуль управления лампами | 80А |
| 113 | Реле регулировки сиденья / реле регулировки рулевой колонки, блок предохранителей-фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), блок управления лампами, блок предохранителей-фасция 1 (F13) – с поясничной опорой | 80A |
| 114 | Замок зажигания, разъем канала передачи данных (DLC) | 50A |
Блоки с предохранителями в багажнике бмв е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.
Обозначение
Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Коннекторы
Приборная панель подключается к сети автомобиля четырьмя разъемами (на простых версиях Low проводки их меньше). Во многих электрических схемах они обозначаются различными обозначениями.
- X16 – Коннектор GE (26 пинов)
- X17 – Коннектор BR (24 пина)
- X271 – Коннектор GR (12 пинов)
- X502 – Коннектор WS (26 пинов)
Эта процедура выглядит следующим образом:
Шаг 1. Снимаем кнопки сброса одометра и Check Control с передней стороны приборной панели
Шаг 2. Поворачиваем защелки, удерживающие заднюю крышку приборной панели.
Шаг 3. Снимаем крышку и отсоединяем коннекторы при необходимости.
Шаг 4. Убираем болтики по периметру приборов. Аккуратно извлекаем приборы из корпуса.
Шаг 6
Снимаем отдельные инструменты, осторожно потянув их на себя
Шаг 7. Сборка производится в обратном порядке.
Рисунок W-7080
- Stromverteilerkasten unter Riicksitz — Распределительная коробка под задним сидением
- Crash-Alarmgeber — Датчик Crash-тревоги
- Beispiel: Stecker С Pin 17 und С Pin 11 gehen zu Bauteil M17, Stecker A Pin 23 und A Pin 20 gehen zu Bauteil M12 — Пример: контакт 17 разъема С и контакт 11 разъема С идут к элементу М17, контакт 23 разъема А и контакт 20 разъема А идут к элементу М12
- ZV-Antrieb Heckklappe — Привод системы замков с центральным управлением крышки багажного отсека
- ZV-Antrieb-Fahrertur — Привод системы замков с центральным управлением двери водителя
- ZKE-Zentralverriegelung — Система замков с центральным управлением
- Gestrichelte Linie bedeutet, daB mehrere Leitungen miteinander verbunden sind — Штриховая линия означает, что соединены несколько проводов.
- Keine Pin- und Steckemummeran den Bauteilen — На элементах не указывается ни номеров штырьков, ни обозначений разъемов
- DWA-Modul — Модуль системы охранной сигнализации
- In diesem Kapitel wird das System genau beschrieben — Система подробно описана в этом разделе
- Diebstahlwarnanlage III (DWA III) — Система охранной сигнализации III (DWA III)
- Bezeichnung der einzelnen Stecker am Steuergerat — Обозначение отдельного разъема на блоке управления
- Pin- und Steckemummer nur am Steuergerat — Номера штырьков и разъемов указаны только на блоке управления
- ZKE-Scheibenwisch-/waschanlage — Система стеклоочистителя и омывателя
- Scheibenwischerschalter — Переключатель стеклоочистителя
- Wischermotor — Мотор омывателя
- Turkontaktschalter Beifahrerffir — Контактный выключатель двери переднего пассажира
- Turkontaktschalter Fahrertur — Контактный выключатель двери водителя
- Turkontaktschalter Tur hinten rechts — Контактный выключатель двери задней правой
- Tuirkontaktschalter Tur hinten links — Контактный выключатель двери задней левой
- Beispiel: Stecker С Pin 1 geht zu Bauteil S13, Stecker В Pin 15 geht zu Bauteil S14 — Пример: контакт 1 разъема С идет к элементу S13, контакт 15 разъема В идет к элементу S14. Распределительные коробки
Открыть большую картинку в новой вкладке »
Проверка работоспособности
Современные автомобильные предохранители иногда имеют встроенный индикатор перегорания. Он сообщает владельцу, что деталь нужно заменить. В слаботочных ПП через прозрачный корпус видно проволоку. Но часть ПП непрозрачна и не имеет индикаторов.
Если визуально определить разрыв проводника внутри ПП невозможно, то определить его работоспособность можно мультиметром. Перед тем как проверить предохранитель тестером, нужно выбрать минимальное значение сопротивления (Ом). Щупы тестера приложить к контактам ПП и определить показания прибора:
- при нулевом или близком к 0 значению сопротивления делают вывод о работоспособности вставки;
- если тестер показывает 1 или знак бесконечности, то ПП сгорел.
Если у тестера есть звуковое устройство, можно просто прозвонить предохранитель, приложив щупы к контактам. Писк тестера свидетельствует об исправности элемента.
Как перевести амперы в ватты и обратно?
Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения
Что такое сетевой фильтр, для чего он нужен и где применяется
Что такое дифференциальный автомат?
Схема подключения УЗО и автоматов в щитке
Чем отличается УЗО от дифавтомата
Приборная панель Е36
Панель E36
Разбор и снятие панели с тройки в кузове E36. В данном случае речь идет о E36 в кузове седан. Если говорить о купе, то на нем панель немного другая. То же самое можно сказать о компакте. Кроме того, существуют отличия по годам. Так, к примеру, с 1994 г. на панели появился аэрбэг, вследствие чего она изменилась.
Для начала стоит снять нижнюю обшивку, которая располагается непосредственно над ногами водителя. Как правило, обшивка крепится уже не том месте, где крепилась первоначально. Почему? Потому что ее снимают довольно часто. К примеру, для установки сигнализации, ремонта подводки, монтажа автомобильного звука и т.д. Для снятия понадобится тщательный осмотр обшивки, а потом выкручивание всех саморезов, на которых она держится. Только после этого приступают к снятию руля. При снятии рулевого колеса можно столкнуться с двумя вариантами решения. Руль может быть с аэрбэгом, а, значит, перед его снятием придется избавиться от последнего. Он может быть и без него, а, значит, водителю придется выковыривать центр, который украшен эмблемой BMW, откручивать болт, головка которого на 17. Как только болт будет откручен, руль можно будет снять со шлицов.
Избавившись от руля, можно будет приступить к снятию приборки. В ее верхней части есть два винтика, которые и стоит открутить. После этого стоит завести руку за нее снизу, толкнув параллельно с этим на себя. Не стоит перебарщивать с усилиями: надо тянуть аккуратно, так как там есть три фишки со сдвижными замками. Их надо отсоединить и только после этого приложить усилие.
Приборная панель E36
После того, как человек разделается с той частью, которая располагается за рулем, можно приступать к той, которая располагается на другой стороне, т.е. за бардачком.
Бардачок E36
Снятие начинается с откручивания четырех винтиков. После этого панель снимается. Для этого за нее просто надо потянуть. Опять же стоит действовать аккуратно, так как имеют место быть три разъема. Для снятия понадобится их разъединение.
Разъемы бардачка E36
Избавление от обшивки под бардачком и боковой панели в одном лице произошло. Теперь надо двигаться в центр. Понадобится снятие консоли ручника, которая крепится к кузову авто винтами. Они располагаются под пепельницами. Точно также надо поступить с бородой, которая крепится винтами. Их можно найти под консолью ручника. Панель с часами и бортовой ПК держат еще два винта. Для их вынимания понадобится тонкая отвертка.
Крепление бороды E36
На следующем этапе предстоит снятие панели печки и воздуховодов. Работая с первой, не придется прикладывать особых усилий, но стоит помнить о том, что несколько винтов скрыты от глаз водителя. Они располагаются под крутилками. Чтобы избавиться от последних, придется поработать просто руками.
Панель управления печкой E36
Открутив винты, передняя панель остается в руках. Задняя часть трансформируется, уходя за панель. Стоит отсоединить от нее все, а потом вынуть ее. Отсоединение – процедура не такая сложная, как кажется на первый взгляд. Все вспомогательные приборы можно отцепить, воспользовавшись защелками, клеммами на сдвижных замках. Из держателя стоит вынуть и трос, который для этого надо отщелкнуть от фиксатора, провернув его в сторону.
Как действовать с воздуховодами? Для вынимания левого понадобится простое движение рукой. Точно также отсоединяются фишки регулировки туманок и света, которые располагаются на левом воздуховоде. Где крепление у центрального? Оно располагается в нижней части. Здесь есть два винта, которые и придется выкрутить и вынуть конструкцию, дернув на себя под правым углом. Прямо под лобовым стеклом есть еще несколько воздуховодов, которые крепятся четырьмя винтами. Они имеют форму торпеды. Отщелкивание отверткой понадобится для их вынимания. Еще пригодится короткая отвертка, насадка и т.д. Кому чем удобнее, тем тот и действует. Напоследок предстоит избавиться от последних двух болтов на двенадцать, которые располагаются справа и слева на панели. Только после этого вся панель будет вынута.

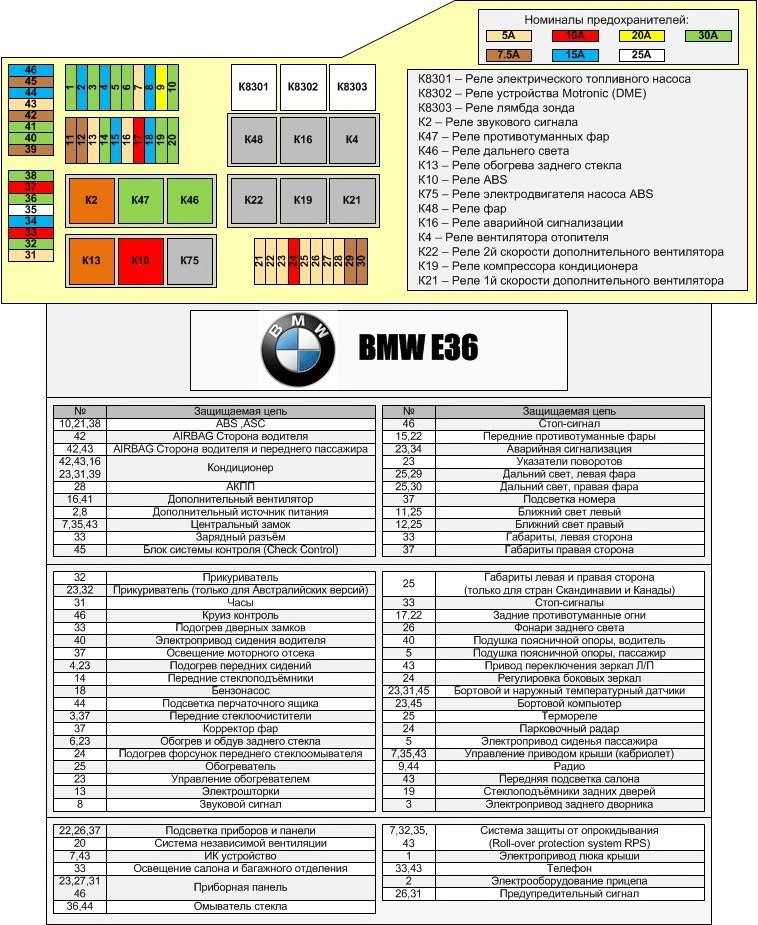

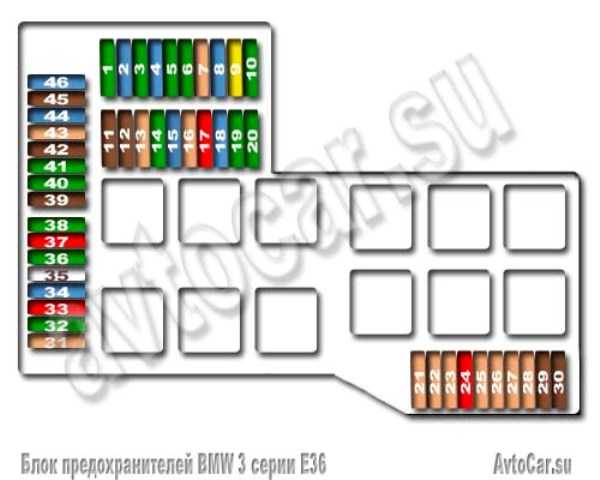

Расположение предохранителей в BMW e36 318i 1996
Если кто не знает, то все предохранители bmw e36 расположены под капотом с правой стороны ближе к водителю под чёрной крышкой. Это именно та коробочка с которой нужно начинать искать причину, когда в вашей тройке что-то пошло не так с электроникой или с двигателем.
Так вот, поиск этих самых причин нужно начинать с визуального осмотра предохранителей, что бы они были целыми. Если у вас перестал работать какой-то функционал и вы по схеме предохранителей нашли отвечающий за отключённый контур расплавившийся предохранитель, то у вас есть проблема. И нужно понимать, что одной установкой нового и целого предохранителя вопрос в большинстве случаев не решается — нужно искать причину замыкания (или повышенного напряжения).
В бмв е36 схема предохранителей не особо сложная. В ней всего с пол сотни различных предохранителей и реле, которые вместе с легендой можно рассмотреть ниже.
В этой же коробочке, в соответствие со схемой bmw e36, расположены различные переключающие реле. Их глубинный смысл заключён в управляемом замыкании (размыкании) одной цепи под действием второй. К примеру, повернули вы ключ в замке зажигания, замкнув при этом управляющий контур в реле, а реле в это время замкнуло второй контур и включило бензонасос. Отсюда вывод — бензонасос можно включить, замкнув управляющие контакты напрямую от аккумулятора. Главное знать какая реле нужна и какой контур в ней управляющий. Основная проблема реле — подгоревшие внутри контакты могут ослабить напряжение в управляемой цепи, что будет сложно отыскать. Конкретно в нашем примере — бензонасос может слабее качать топливо и давления не будет хватать для работы двигателя. При этом вначале обычно ограничиваются визуальным осмотром бензонасоса или даже звуком (работает — значит живой и причина не в нём). А далее начинают списывать неработающий двигатель на что-то другое, хотя причина была просто в реле в данном сегменте схемы бмв е36.
Блок реле BMW (E36) №2
Блок реле №2 BMW 3 (E36)
Расположение реле в блоке реле №2 в автомобилях до 1996 года выпуска
| 1 | Реле электропривода стеклоподъемников/люка |
| 2 | Блок управления (при аварии) |
| 3 | Реле электродвигателя вентилятора отопителя |
| 4 | Реле очистителя/омывателя фар |
| 5 | Блок управления очистителем лобового стекла/фар |
| 6 | Реле электродвигателя привода стеклоподъемника — зад. 2-дверные модели |
Расположение реле в блоке реле №2 в автомобилях после 1996 года выпуска
| 1 | Реле электропривода стеклоподъемников/люка |
| 2 | Блок управления (привари) |
| 3 | Реле электродвигателя вентилятора отопителя |
| 4 | Предохранитель 48 (40A), AC — 316i/318i |
Предохранители бмв е38
BMW E38 — автомобиль предоставляющий 3-е поколение 7 серии компании бмв. Выпускалась данная модель в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годах. За это время автомобиль прошел один рестайлинг. Мы рассмотрим места расположения и подробное описание блоков предохранителей и реле бмв е38 со схемами на русском языке.
Блок предохранителей под капотом bmw e38
Данный блок находится справа сзади моторного отсека.
Таблица с описанием
| 1 | |
| 2 | |
| 3 | 30А Стеклоочистители |
| 4 | 30А Очиститель фар + омыватель ветрового стекла |
| 5 | 15А Сигнал |
| 6 | 20А Интерьер + ходовые огни огни + омыватель ветрового стекла |
| 7 | 7,5А Кондиционирование |
| 8 | 30А Регулируемое наружное зеркало + Центральная система блокировки + Электро подъёмники для окна |
| 9 | 20А Вспомогательный вентилятор |
| 10 | 25А Автоматическое управление стабильностью |
| 11 | 15А Кондиционер + Вспомогательный вентилятор + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя |
| 12 | 15А Регулировка рулевой колонки |
| 13 | – |
| 14 | – |
| 15 | 30А Регулировка сиденья водителя + рулевой колонки |
| 16 | 30А Подогрев пассажирского сидения + солнцезащитная шторка |
| 17 | 10А – |
| 18 | 5А – |
| 19 | 5А – |
| 20 | 5А Кондиционер + Вспомогательный вентилятор] + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя |
| 21 | 5А Открывание для гаражных ворот + Накладные расходы |
| 22 | 10А Управление двигателем |
| 23 | 5А Щиток приборной панели + модуль света |
| 24 | 5А Управление двигателем |
| 25 | – |
| 26 | 5А Сигнал + Приборная панель + модуль света |
| 27 | 5А Многофункциональный информационный дисплей |
| 28 | 5А Радиоуправление + Стеклоочистители |
| 29 | 30А Центральная система блокировки + Подъемник для окна |
| 30 | 10А Нагревательные шайбы + подогрев ветрового стекла [w / 20] |
| 31 | 30А Регулируемое наружное зеркало + Центральная система блокировки + Электро подъём для окон |
| 32 | 30А Дополнительный вентилятор кондиционера |
| 33 | 25А ABS |
| 34 | 30А Вспомогательный вентилятор |
| 35 | – |
| 36 | 10А Обогрев рулевого колеса |
| 37 | – |
| 38 | 5А Вспомогательный вентилятор |
| 39 | 15А Подогрев сидений |
| 40 | 5А – |
| 41 | 5А Щиток приборной панели + модуль света |
| 42 | 7,5А розетка зарядного устройства (прикуриватель) |
| 43 | 5А Подушка безопасности |
| 44 | 5А Иммобилизация |
| 45 | 5А Подушка безопасности |
| 46 | 5А Встроенный монитор + Радио + Телефон |
| 47 | 5А Многофункциональное рулевое колесо + многофункциональный информационный дисплей |
| 48 | 10А Регулировка заднего сиденья + Сдвигаемая шторка |
Он располагается за вещевым ящик. Тут расположены реле вентилятора, компрессора и прочие элементы.
Блок с предохранителями и реле в багажнике бмв е38
Находится он справа в багажном отделении над акб под обшивкой.
фото блока предохранителей и реле в багажнике бмв е38
| Реле независимого отопителя | |
| Реле основных цепей зажигания | |
| Реле топливного насоса | |
| Реле обогревателя заднего стекла | |
| 49 | (15А) Система независимой вентиляции |
| 50 | (15А) Независимый отопитель |
| 51 | (20А) Люк |
| 52 | (30А) Предохранитель прикуривателя бмв е38 |
| 53 | (20А) Электропривод заднего сиденья |
| 54 | — |
| 55 | (7,5А) Очистители лобового стекла, усилитель рулевого управления |
| 56 | (15А) Противоугонная система |
| 57 | (15А) Топливный насос |
| 58 | (5А) Противоугонная система, центральный замок |
| 59 | (30А) Обогреватель заднего стекла |
| 60 | — |
| 61 | (20А) Электродвигатель вентилятора кондиционера — задний |
| 62 | (5А) Внутреннее зеркало заднего вида |
| 63 | (15А) Подогреватель заднего сиденья |
| 64 | (5А) Система парковки |
| 65 | (15А) Система управления подвеской |
| 66 | (5А) Прикуриватель |
| 67 | — |
| 68 | (5А) Электродвигатель вентилятора кондиционера — задний |
| 69 | (30А) Навигационная система, аудиосистема |
| 70 | (10А) Телефон |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
| 75 | — |
| 76 | — |
| 77 | — |
Дополнительная информация
Одна из частых проблем данной серии, это не работающие дворники. Вот пример ремонта. Там же можете посмотреть места расположения блока с предохранителями.
Реле
- Реле нагрузки, система SCR (K2085)
- Реле топливного насоса (K6301)
- Разгрузочное реле 15 контакта (К9)
- Реле клапана управления количеством (К6342) N63, S63
- Размыкающее реле вентилятора системы охлаждения (К9137)
- Главное реле блока управления двигателем — дизель (DDE) (K2003a): LHD / RHD
Видео к статье
Расположение предохранителей — BMW X6 E71
Блок предохранителей BMW Х5 Е70 — ПОДРОБНО (блок в багажнике)
Расположение предохранителей в БМВ Х5 Е70// Блок предохранителей Fuse box BMW
Обзор часть 1. Блок предохранителей и реле. Моторный отсек.
Где расположены предохранители на Х5 Е70 и как отключить омыватель фар
КАК БЫСТРО НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ И РЕЛЕ. HOW TO QUICKLY FIND A BURNED FUSE AND RELAY.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Блоки предохранителей и реле
С помощью блоков предохранителей и реле обеспечивается безопасная работа электрических цепей, обслуживающих различные устройства и датчики транспортного средства. В результате поломки предохранителя может произойти замыкание цепи, из-за чего эксплуатация автомобиля станет невозможной.
Таким образом, водителю важно знать, где находятся агрегаты предохранителей и реле, а также за что они отвечают. Что касается BMW E36, то внутри автомобиля находятся два блока предохранителей и реле:
Что касается BMW E36, то внутри автомобиля находятся два блока предохранителей и реле:
- Основной. Он расположен под капотом транспортного средства.
- Монтажный. Его можно найти в салоне автомобиля.
Каждый из агрегатов содержит множество различных элементов, с помощью которых удается регулировать работу электрических систем.
Блоки предохранителей и реле
С помощью блоков предохранителей и реле обеспечивается безопасная работа электрических цепей, обслуживающих различные устройства и датчики транспортного средства. В результате поломки предохранителя может произойти замыкание цепи, из-за чего эксплуатация автомобиля станет невозможной.
Таким образом, водителю важно знать, где находятся агрегаты предохранителей и реле, а также за что они отвечают. Что касается BMW E36, то внутри автомобиля находятся два блока предохранителей и реле:
Что касается BMW E36, то внутри автомобиля находятся два блока предохранителей и реле:
- Основной. Он расположен под капотом транспортного средства.
- Монтажный. Его можно найти в салоне автомобиля.
Каждый из агрегатов содержит множество различных элементов, с помощью которых удается регулировать работу электрических систем.
Bmw x1 e84 – блок предохранители и реле
BMW X1 — компактный кроссовер в кузове е84 поступил в продажу в 2009 году. Выпускалась данное поколение в 2010, 2011, 2012, 2013, 2014 и 2015 году. Мы рассмотрим все реле и предохранители бмв х1 е84 и предложим для ознакомления полную инструкцию по эксплуатации данного автомобиля. Главный блок с предохранителями в салоне bmw E84 Он находится …
Первое поколение BMW X3 выпускалось в 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. Обозналась данная модель Е83. Мы предлагаем ознакомится с информацией о всех реле и предохранителях бмв х3 е83 с подробным описанием на русском. Отдельно отметим предохранитель прикуривателя и книгу по эксплуатации.
Замена неработающей лампочки
Чтобы закрепить задние габариты ВАЗ 2114, нужно соблюдать ряд простых рекомендаций:
- отключите питание автомобиля;
- открываем багажник, снимаем декоративную планку;
- затяните зажимы, снимите контактную панель всей лампы;
- нажмите на неисправную лампу и поверните ее против часовой стрелки, чтобы снять.
Кроме того, желательно «прозвонить» лампу тестером, чтобы убедиться, что проблема вызвана именно ее неисправностью, после чего ее следует заменить на новый аналог и приступить к монтажу лампы в обратном порядке.
Некоторые владельцы Жигулей, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют всю ламповую сборку, тем более что они не такие уж и дорогие. Это можно считать удобным решением, так как такая замена на какое-то время исключает вероятность выхода из строя других ламп в фонаре, помимо общей.
Привод
Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
Сила тока и влияние ее на работу предохранителя
В случаях, когда сила тока имеет действующее значение, превышающее допустимое, то предохранитель срабатывает стопроцентно.
А в цепь каждого отдельно взятого оборудования устанавливается персональный предохранитель, имеющий соответствующий номинал.
Когда в электрическую цепь устанавливается вставка плавкая, рассчитанная на меньшую силу тока, то она способна сработать и при пониженном значении силы тока.
Конечно, такой предохранитель может обеспечить защиту другим устройствам, вот только менять его нужно будет почаще.
А когда устанавливается вставка плавкая, рассчитанная на более высокую силу тока, никто не даст гарантии, что проходящий по цепи ток, может быть выше, чем допускается для устройств.
Значит, эти устройства просто перегорят, а предохранитель не выполнит свою задачу.
Блок реле в салоне автомобиля
Находится под панелью приборов слева.
Для авто выпускавшихся до 1996 года.
p, blockquote 15,0,0,0,0 —>
| 1 | Реле электропривода стеклоподъемников/люка |
| 2 | Блок управления (при аварии) |
| 3 | Реле электродвигателя вентилятора отопителя |
| 4 | Реле очистителя/омывателя фар |
| 5 | Блок управления очистителем лобового стекла/фар |
| 6 | Реле электродвигателя привода стеклоподъемника — зад. 2-дверные модели |
Для авто выпускавшихся после 1996 года.
p, blockquote 16,0,0,0,0 —>
| 1 | Реле электропривода стеклоподъемников/люка |
| 2 | Блок управления (привари) |
| 3 | Реле электродвигателя вентилятора отопителя |
| 7 | Предохранитель 48 (40A), AC — 316i/318i |
- 48 — 40А Вентилятор (высокая скорость)
- 50 — 5А Клапан рециркуляции отработанных газов, Клапан угольного фильтра
