Предохранители и реле Range Rover 3
Рассмотрены автомобили Range Rover 3 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
Блок предохранителей и реле в моторном отсеке Рендж Ровер 3.
(30A) Электронный блок управления двигателем (модели с дизельным двигателем)
(30A) Блок управления высотой подъема клапана (бензин)
(30A) Подогреваемые кислородные датчики (бензин)
(30A) Электронный блок управления двигателем (модели с бензиновым двигателем)
(30A) Система зажигания (бензин)
Блок предохранителей и реле в салоне Range Rover 3.
Расположен за бардачком со стороны пассажира.
Схема расположения предохранителей и реле в блоке.
Описание и обазначения предохранителей и реле.
Реле очистителя/омывателя фар
(5A) Обогреватель заднего стекла, электродвигатель вентилятора отопителя (зад.), подогреватели задних сидений, разъем электрооборудования прицепа
(7,5A) Охладитель топлива — Дизель
(5A) Многофункциональный блок управления 2
(7,5A) Управление двигателем
(5A) Внутреннее зеркало заднего вида, блок управления системы парковки, система контроля давления в шинах
(5A) Маршрутный компьютер, аудиосистема, телефон
(5A) Стоп-сигналы, лампы наружного освещения, система поддержания скорости
(30A) Центральный замок, зеркало заднего вида на двери, электропривод стеклоподъемников-перед.
(10A) Система кондиционирования, подогрев передних сидений
Антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP), электронный блок управления КПП
(5A) Центральный замок, система диагностики, электропривод стеклоподъемников-перед.
(5A) Система контроля давления в шинах
(5A) Электропривод зеркал заднего видана дверях, лампы освещения салона
(30A) Электропривод сиденья(водительского), электрооборудование рулевой колонки
(30A) Электропривод сиденья пассажира
(30A) Центральный замок, зеркало заднего вида на двери, электропривод стеклоподъемников-перед.
(30A) Очиститель лобового стекла
(20A) Омыватели лобового стекла, лампы освещения салона, лампа подсветки вещевого ящика
(30A) Система омывателя/очистителя фар
(10A) Подогреватель рулевого колеса
(15A) Блок управления подвеской
(5A) Система управления двигателем, иммобилайзер
(5A) Электронный блок управления КПП
(7,5A) Электродвигатель вентилятора кондиционера/отопителя
(5A) Антиблокировочная система тормозов (ABS), система курсовой устойчивости(ESP)
(5A) Датчик нейтрального положения раздаточной коробки
(5A) Датчик дождя (система очистителя лобового стекла), очиститель/омыватель заднего стекла
(5A) Лампы подсветки косметических зеркалец
(5A) Противоугонная система
(5A) Подушки безопасности/SRS
(30A) Обогреватель лобового стекла, обогреватели форсуноко мывателя лобового стекла
(30A) Навигационная система, маршрутный компьютер, аудиосистема
(10A) Антиблокировочная система тормозов, система курсовой устойчивости, топливный насос, насос подачи воздуха на выпуск
(25A) Подогреватель передних сидений
(30A) Управление двигателем
(15A) Электронный блок управления КПП
(30A) Антиблокировочная система тормозов(ABS), система курсовой устойчивости (ESP)
(20A) Дополнительный отопитель
(30A) Центральный замок, электропривод задних стеклоподъемников
(50A) Электродвигатель вентилятора системы охлаждения
(50A) Реле насоса системы подачи воздуха на выпуск
(50A) Электронный блок управления ABS
(50A) Электродвигатель вентилятора отопителя-передний
Блок предохранителей и реле расположенный в салоне за основным блоком Range Rover 3.
Реле обогревателе форсунок омывателя лобового стекла/реле электродвигателя очистителя лобового стекла
Реле подогревателя рулевого колеса
Реле габаритных ламп двери/ ламп подсветки проема двери, реле подсветки
Реле электропривода сидений
(80A) Обогреватель лобового стекла
(60A) Замок зажигания (Дизель), иммобилайзер (бензин)
(50A) Блок системы проверки исправности ламп
(50A) Блок системы проверки исправности ламп
(100A) Блок предохранителей/реле приборной панели (F1-F4/F6-F15), блок предохранителей/реле в багажном отделении
Блок предохранителей и реле в багажном отделении Range Rover 3.
Расположен с правой стороны за лючком.
Схема расположения предохранителей и реле в блоке.
Описание и обозначение предохранителей и реле.
Реле электродвигателя вентилятора кондиционера/отопителя-задний
Где искать предохранитель прикуривателя

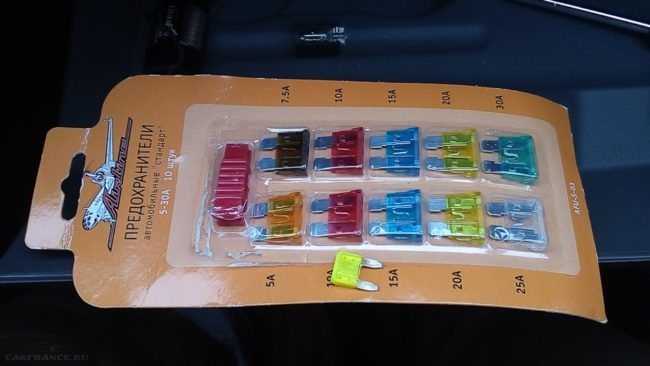

Комплект предохранителей. Лучше использовать такие.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

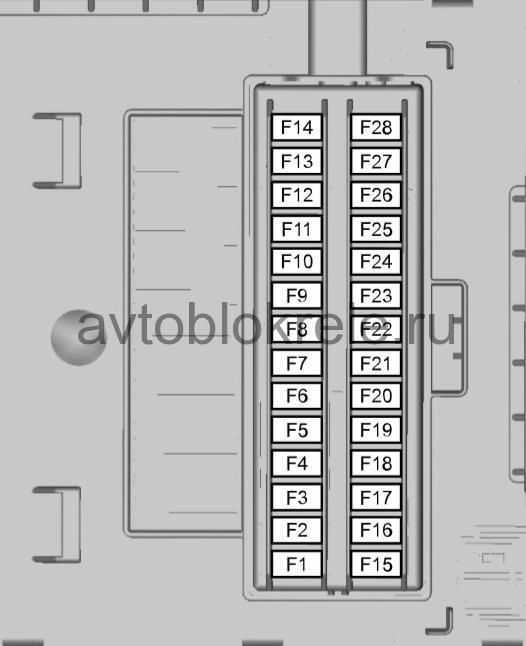

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

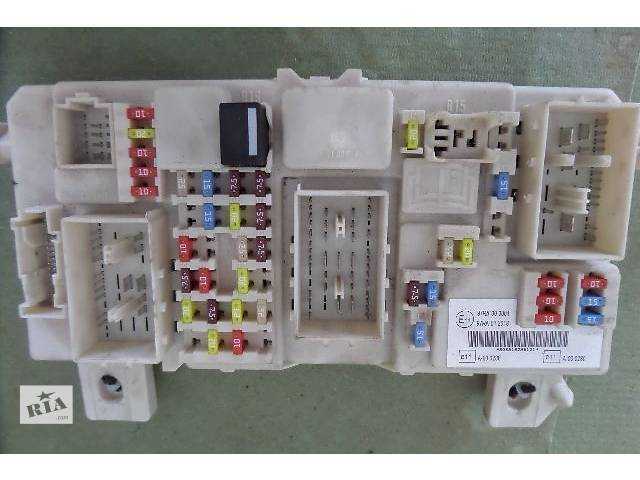

Блок предохранителей версия рестайл Форд Фокус 2

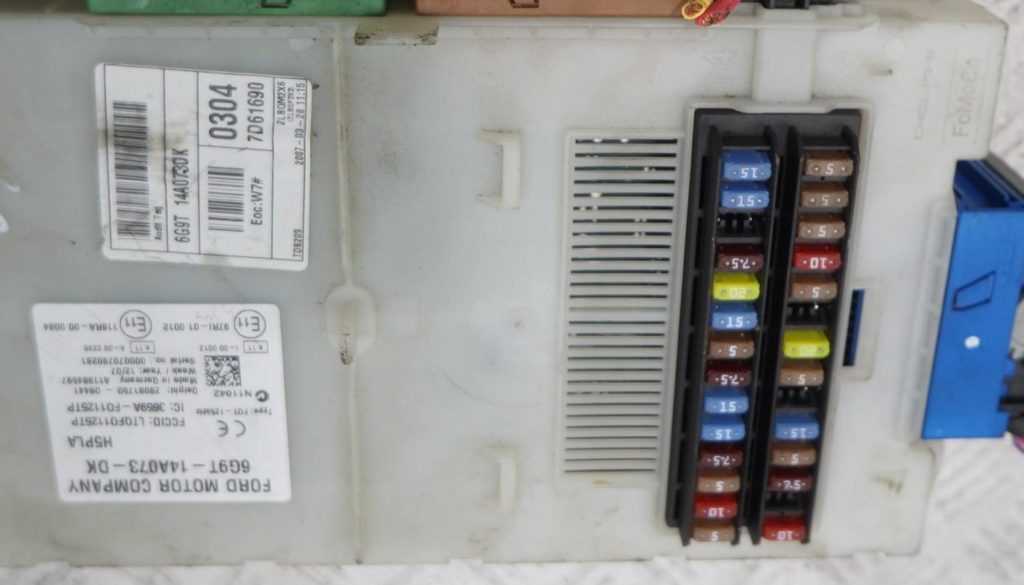

Блок предохранителей (BSM) для Ford S-Max, – купить у ИП ЛОМАКО по цене р.

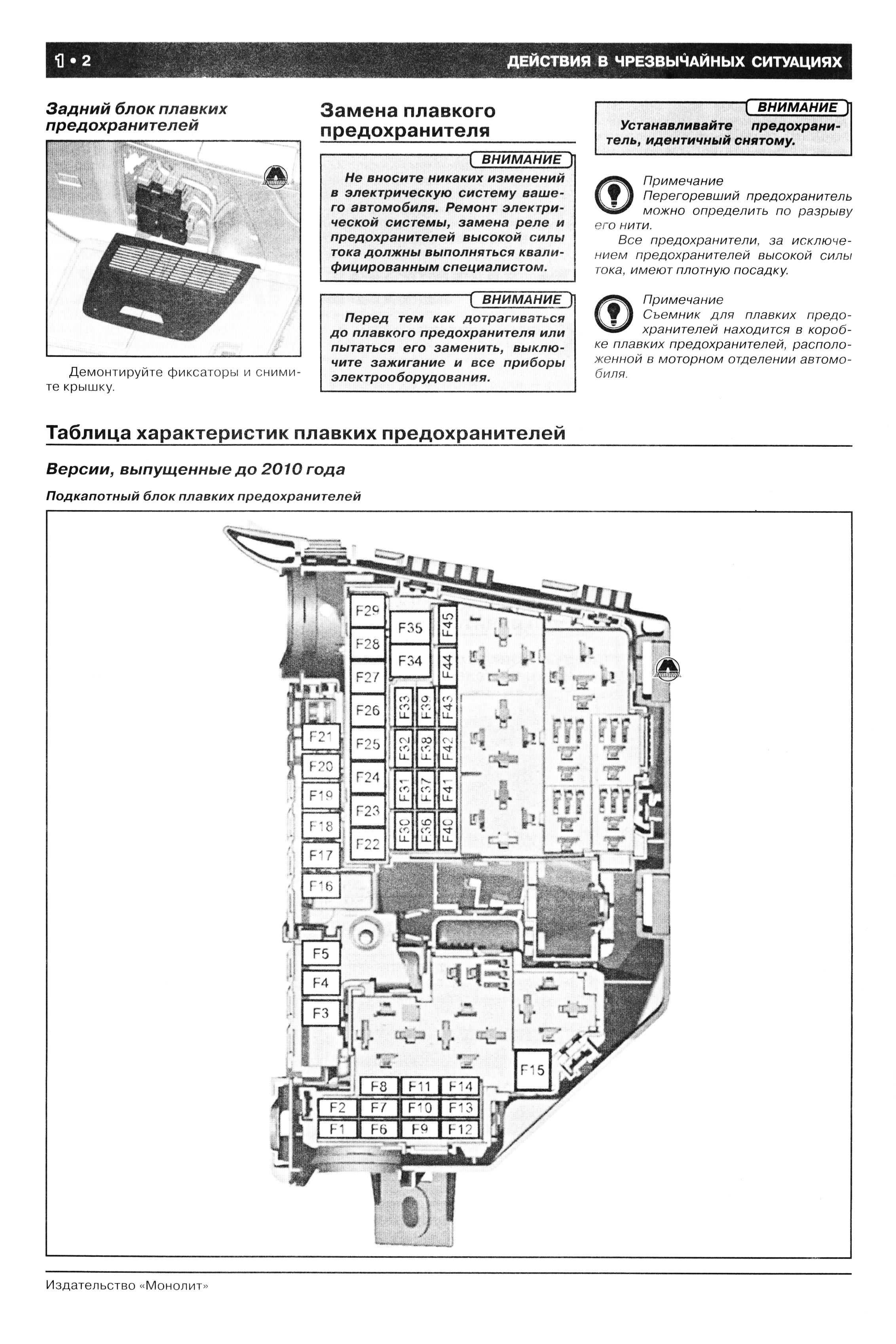

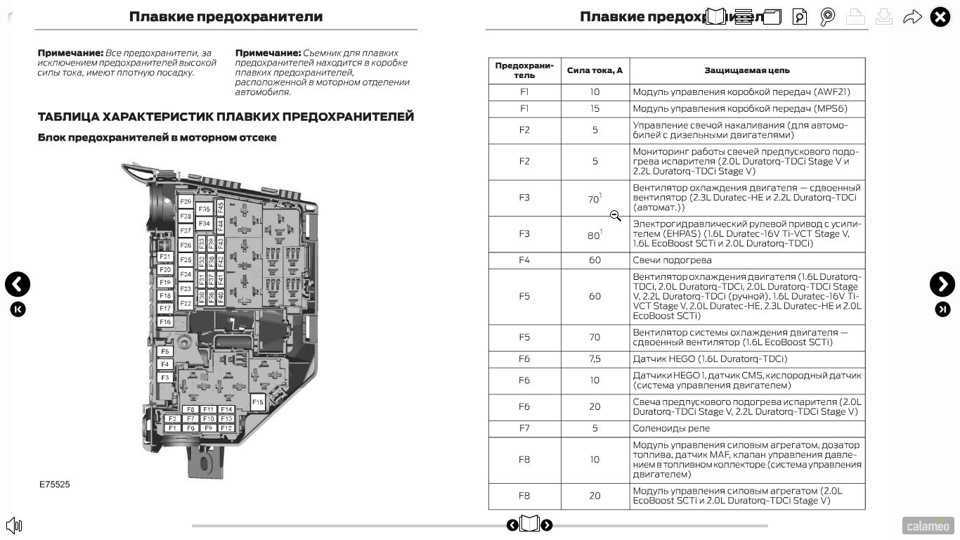

Демонтируйте фиксаторы и снимите крышку. Блок предохранителей в моторном отсеке. MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува система управления двигателем 10 Клапан регулировки турбокомпрессора, датчик MAF, активные жалюзи радиатора, клапан EGR, клапан VCV 1. Электрообогрев заднего стекла 25 Вспомогательный подогреватель топлива 25 Вспомогательный подогреватель топлива F28 40 Вентилятор отопителя F29 — Не используется F30 5 Отопитель, работающий на топливе — дистанционное управление F33 5 Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей F34 40 Обогрев ветрового стекла, левая сторона F35 40 Обогрев ветрового стекла, правая сторона F36 5 Питание заднего стеклоочистителя 15 F37 10 Обогрев передних форсунок омывателя 7,5 Система адаптивного круиз контроля ACC 10 Блок управления двигателем, блок управления трансмиссией, электрогидравлическое рулевое управление EHPAS 5 Щиток IP F43 5 Задний стеклоочиститель 5 Модуль бесключевой системы автомобиля FA9 5 Электропривод регулировки сиденья водителя FB1 15 Система солнцезащитных жалюзи 5 Система помощи при парковке, BLIS 10 Автомобиль с системой запуска двигателя без ключа 7.
Автомобиль с системой запуска двигателя без ключа FC9 20 Усилитель аудиосистемы FC10 10 Ford Galaxy и S-Max. Galaxy Mk1, Mk2 Galaxy Mk3, S-Max Mk1 Galaxy Mk4, S-Max Mk2 н. Модуль управления коробкой передач AWF Модуль управления коробкой передач MPS6.
Управление свечой накаливания для автомобилей с дизельными двигателями. Мониторинг работы свечей предпускового подогрева испарителя 2. Вентилятор охлаждения двигателя — сдвоенный вентилятор 2.
Вентилятор охлаждения двигателя 1. Вентилятор системы охлаждения двигателя — сдвоенный вентилятор 1. Свеча предпускового подогрева испарителя 2. Модуль управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливном коллекторе система управления двигателем.
Модуль управления силовым агрегатом 2. Модуль управления силовым агрегатом 1. Датчик MAF, топливные форсунки система управления двигателем. Испаритель топливного насоса 2. Клапан удаления воздуха из системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос 1.
Модуль управления двигателем 2. Вспомогательный водяной насос 1. MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува система управления двигателем. Датчик MAF, датчик наличия воды в топливе, активные жалюзи радиатора, впускной клапан дозировки топлива 2. Давление в топливном коллекторе, дозатор топлива, активные жалюзи радиатора 2. Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан 1.
Катушка в сборе со свечой зажигания; клапан продувки канистры, датчик давления системы рулевого привода с усилителем система управления двигателем. Дроссельная заслонка системы рециркуляции отработавших газов EGR , система управления турбокомпрессором с поворотными лопатками 2. Отопитель дизельного фильтра 2.
Дополнительный подогреватель, работающий на дизельном топливе PTC. Питание А центрального блока плавких предохранителей. Питание В центрального блока плавких предохранителей. Питание С центрального блока плавких предохранителей. Питание D центрального блока плавких предохранителей. Отопитель, работающий на топливе — дистанционное управление. Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей.
Обогрев ветрового стекла, левая сторона. Обогрев ветрового стекла, правая сторона. Питание заднего стеклоочистителя Обогрев передних форсунок омывателя. Система адаптивного круиз контроля ACC.
Как Разобрать Блок Предохранителей Форд Фокус 2

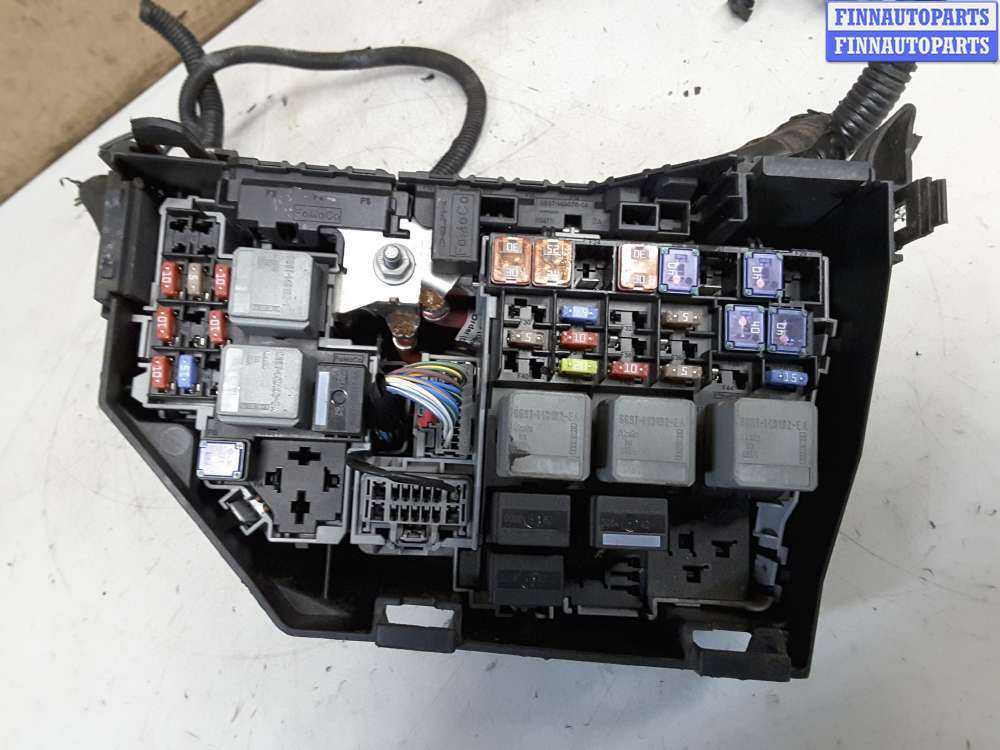

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.
Схема расположения предохранителей:
- 36 — РСМ
- 35 — предохранитель клапанов, РСМ
- 34 — предохранитель катушки зажигания, форсунок
- 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
- 32 — предохранитель датчиков кислорода
- 31 — предохранитель зарядки аккумулятора
- 30 — предохранитель коробки передач, РСМ
- 29 — предохранитель системы климат-контроля
- 28 — управление свечой
- 27 — компрессор кондиционера
- 26 — коробка передач
- 25 — предохранитель зажигания
- 24 — предохранитель вспомогательного отопителя
- 23 — предохранитель омывателя
- 22 — предохранитель усилителя руля
- 21 — предохранитель вспомогательного отопителя
- 20 — звуковая сигнализация
- 19 — предохранитель ABS
- 18 — инвертирующий усилитель мощности
- 17 — крыша
- 16 — предохранитель левого обогревателя ветрового стекла
- 15 — предохранитель вентилятора охлаждения двигателя
- 14 — предохранитель правого обогревателя ветрового стекла
- 13 — предохранитель стартера
- 12 — реле зажигания
- 11 — предохранитель стартера и приборов
- 10 — вентилятор климат-контроля
- 9 — предохранитель силового агрегата
- 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
- 7 — насос системы динамической стабилизации, антиблокировочная система
- 6 — предохранитель свечей подогрева
- 5 — предохранитель вспомогательного отопителя
- 4 — блок предохранителей
- 3 — блок предохранителей
- 2 — предохранитель усилителя руля
- 1 — предохранитель вентилятора охлаждения
https://youtube.com/watch?v=7vShMbVIpHI
Жгут блока предохранителей форд фокус 2 в скрутках
Полез в блок в салоне и обнаружил ужасную работу предыдущих хозяев машины.
Замена предохранителя на Форд Фокус 2
В данном мини уроке вы увидите(узнаете) как менять предохранитель на Форд Фокус 2 и как находить какой предо…

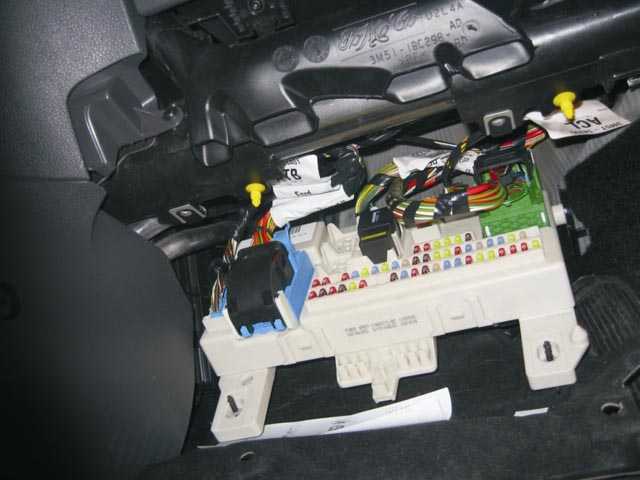

В салоне автомобиля располагается еще один блок предохранителей. Диагностика Форд Фокус 2 своими руками Михаил: Подскажите какие амортизаторы взамен оригиналу поставить на форд фокус 2 универсал. Диагностика Форд Фокус 2 – это осмотр автомобиля и выявление неисправностей. Монтажный блок в моторном отсеке Форд Фокус 2. Ford Focus Hatchback Бортжурнал Где и как найти диагностический штекер на Форд Фокус 3. Топливный фильтр на Форд Фокус 2 – меняем без автосервиса. Выключатель (замок) зажигания — Форд Фокус 2 Замена задней ступицы Форд Фокус 2 своими руками с фото и видео Его можно найти под бардачком.

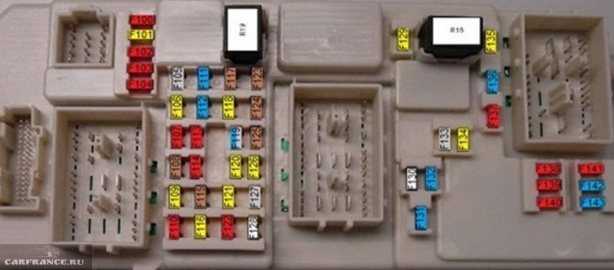

Схема расположения предохранителей в салоне Форд Фокус:
- 143 — предохранитель левого ближнего света
- 142 — предохранитель правого ближнего света
- 141 — электропривод зеркала заднего вида, габариты заднего хода
- 140 — предохранитель левого дальнего света
- 139 — предохранитель правого дальнего света
- 138 — трансмиссия, акселератор, силовой агрегат
- 136 — предохранители жиклеров и насоса омывателя
- 135 — ночная подстветка
- 134 — электрика водительской двери, центральный замок
- 133 — электрика пассажирской двери, центральная система блокировки
- 132 — стоп-сигнал
- 131 — предохранитель заднего стеклоочистителя
- 130 — не задействован
- 129 — предохранитель очистителя ветрового стекла
- 128 — не задействован
- 127 — предохранитель стеклоподъемников
- 126 — система управления без ключа
- 125 — предохранитель правых габаритов
- 124 — предохранитель левых габаритов
- 123 — предохранитель обогрева зеркал
- 122 — подушка безопасности
- 121 — обогрев передних сидений
- 120 — электрика задней правой двери
- 119 — гнездо питания в багажнике
- 118 — электрика задней левой двери
- 117 — подсветка номера
- 116 — предохранитель фар и противотуманных фар
- 115 — внешнее освещение от генератора
- 114 — иммобилайзер, питание от генератора
- 113 — подфарники
- 112 — предохранитель аудио-системы
- 111 — топливный насос
- 110 — переключение освещения от генератора (в дневное время)
- 109 — дополнительное гнездо питания сзади, прикуриватель
- 108 — система навигации, аудио-система
- 107 — система бортовой диагностики, питание приборов от аккумулятора
- 106 — система управления без ключа
- 105 — предохранитель обогревателя заднего стекла
- 104 — внутреннее освещение
- 103 — внешнее освещение от аккумулятора
- 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
- 101 — привод крыши, привод водительского кресла, привод люка
- 100 — питание электронных модулей от замка зажигания
Видео-инструкция по замене предохранителя на Форд Фокус 2:
ford блок предохранителей разобрать фокус Форд Фокус
Реле бензонасоса на Форд Фокус 2
Расположение блока предохранителей.
Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.
Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя. Вторым в очереди на проверку будет как раз реле топливного насоса
Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим
Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.
Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.
Аварийное реле топливного насоса
Так оно выглядит.
В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.
Это реле срабатывает от удара, а иногда в тех случаях, когда мы поймали крупную яму и подвеска получила пробой. Реле воспринимает удар как аварийный и срабатывает, отключая питание электродвигателя бензонасоса. В этом просто убедиться — достаточно нажать на кнопку, которая замыкает контакты реле (она находится сверху и к ней можно подобраться пальцем через специальное отверстие). Если это не помогло, снимаем пластиковую накладку, отключаем контактную колодку от реле и замыкаем контакты. Если и при этом насос не запустился с включённым зажиганием, необходимо искать причину в контактах насоса или проводить его замену. Удачного всем ремонта и безопасных дорог!
Автомобили выпуска с 09.04.2019
Коробка распределения питания
| Номер | Амперы | Описание |
|---|---|---|
| 1 | 25 А 3 | Электродвигатель стеклоочистителя. |
| 2 | — | Реле стартера. |
| 3 | 15 А 1 | Стеклоочиститель заднего стекла; |
Масляный насос коробки передач вкл. / Выкл.
Система мониторинга слепых зон;
Камера заднего вида;
Система адаптивного регулирования скорости;
Модуль стабилизации напряжения.
Внизу блока предохранителей есть предохранители. Чтобы получить доступ к нижней части блока предохранителей:
- Освободите две защелки с обеих сторон блока предохранителей.
- Снимите внутреннюю часть блока предохранителей с держателя.
- Переместите блок предохранителей к центру моторного отсека.
- Поверните внешнюю часть коробки предохранителей, чтобы получить доступ к нижней части.
| Номер | Амперы | Описание |
|---|---|---|
| 56 | 20 А 1 | Омыватель фар. |
| 57 | 20 А 1 | Испаритель дизельного двигателя. |
| 58 | 30 А 1 | Подача топливного насоса. |
| 59 | 40 А 2 | Электронный вентилятор 3, 600 Вт. |
| 60 | 40 А 2 | Электронный вентилятор 1, 600 Вт; |
Система избирательного каталитического восстановления.
| Номер | Амперы | Описание |
|---|---|---|
| 1 | 10 А 1 | Не используется. |
| 2 | 7,5 А 1 | Сиденья с функцией памяти, поясничный подпор, электрическое зеркало. |
| 3 | 20 А 1 | Разблокировка водительской двери. |
| 4 | 5 А 1 | Переключатель включения / выключения электронного тормоза прицепа на вторичном рынке. |
| 5 | 20 А 1 | Замок зажигания; |
Кнопка выключателя зажигания.
Модуль двери багажного отделения с электроприводом.
Переключатель переключения передач.
Отпустите крышку багажника.
Индикатор передаточного числа.
Система мониторинга слепых зон;
Камера заднего вида;
Система адаптивного регулирования скорости.
Система адаптивного регулирования скорости;
Сиденье с подогревом;
| Амперы | Описание |
|---|---|
| 40 А. | Система избирательного каталитического восстановления — 2,0 л EcoBlue (88 кВт / 120 км) (YN) / 2,0 л EcoBlue (110 кВт / 150 км) (YM) / 2,0 л EcoBlue (147 кВт / 190 км) (BC). |
| 60 А. | Вентилятор охлаждения — 2,0 л EcoBlue (177 кВт / 240 км) (YL). |
| Описание |
|---|
| Модуль управления дозированием редуктора. |
Ремонт блока
Основными поломками выступают:
- подгорание контактных групп;
- окисление клеммных колодок.
Указанные выше поломки способен устранить любой автоэлектрик. Если же перегорела плата прибора – ее необходимо заменить целиком – схема не подлежит ремонту.
Не заводится Фокус 2, не крутит стартер, реле щелкает
Причинами могут стать факторы.
- Сгорел мотор стартера.
- Неисправно втягивающее или бендикс.
- Повреждена проводка.
- Не хватает заряда аккумулятора.
Фокус 2: не работают дворники, реле щелкает
Похожими могут быть проблемы с дворниками
Чтобы разобраться в неисправности достаточно обратить внимание на компоненты системы
- Мотор-редуктор очистителя.
- Проверить проводку оборудования.
Блок предохранителей салона C-Max (2011-2018)
Панель предохранителей расположена с правой стороны под перчаточным ящиком. Сожмите фиксирующие зажимы, чтобы освободить крышку. Затем опустите крышку блока предохранителей / потяните ее на себя.
| № | (А) | Назначение |
|---|---|---|
| 56 | 20 | Топливный насос |
| 57 | — | — |
| 58 | — | — |
| 59 | 5 | Питание пассивной противоугонной системы |
| 60 | 10 | Лампа освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, фоновое освещение, блок переключателей на потолочной консоли |
| 61 | 20 | Прикуриватель, задние дополнительные розетки |
| 62 | 5 | Модуль датчика дождя, зеркало с автоматическим затемнением, датчик влажности |
| 63 | 10 | 2015-2018 (ЕС): Адаптивный круиз-контроль |
| 64 | — | — |
| 65 | 10 | Разблокировка задней двери |
| 66 | 20 | Замок двери водителя, двойная блокировка, замок люка бензобака (2015-2018 (ЕС)) |
| 67 | 7.5 | Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы позиционирования, паспорт сотового телефона (Energi) |
| 68 | 15 | Европа: Замок рулевой колонки |
| 69 | 5 | Приборный щиток |
| 70 | 20 | Центральный замок |
| 71 | 10 | 2011-2015: Кондиционер, блок управления отоплением (ручной кондиционер (Hybrid, Energi)) |
| 7.5 | 2015-2018: Кондиционер | |
| 72 | 7.5 | Модуль управления рулевым колесом |
| 73 | 5 | Сигнализация, бортовая диагностика II, оповещатель резервного питания |
| 74 | 15 | Дальний свет |
| 75 | 15 | Передние противотуманные фары |
| 76 | 10 | Фонарь заднего хода |
| 77 | 20 | Насос омывателя переднего/заднего стекла |
| 78 | 5 | Замок зажигания, кнопочный выключатель зажигания, автомобильный модуль без ключа |
| 79 | 15 | Выключатель аварийной сигнализации, модуль голосового управления, радио, навигационная система, DVD-плеер, CD-чейнджер, кнопка блокировки дверей |
| 80 | 20 | 2015-2018 (США): Люк на крыше |
| 81 | 5 | Датчик движения в салоне, радиоприемник, солнцезащитные шторки |
| 82 | 20 | Масса насоса омывателя |
| 83 | 20 | Масса центрального замка |
| 84 | 20 | Замок двери водителя / двойная блокировка заземления, отпирание топливного люка (2015-2018 (ЕС)) |
| 85 | 7.5 | Радио, навигационная система, выключатель подушки безопасности пассажира, переключатель обогрева передних сидений, стояночный обогреватель, модуль обогревателя кондиционера с ручным управлением, реле заднего стеклоочистителя, автономный отопитель, адаптивный круиз-контроль |
| 86 | 10 | Система пассивной безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира |
| 87 | 15 | Рулевое колесо с подогревом |
| 88 | 20 | 2015-2018 (ЕС): Модуль качества напряжения |
| 89 | — | 2015-2018 (ЕС): — |
