Предохранители в салоне ксара пикассо
Вариант 1
Схема
Обозначение
| 1 | 15 A | Диагностический разъем — Прицепное устройство для буксировки автокаравана |
| 2 | — | Резервный |
| 3 | — | Резервный |
| 4 | 20 A | Электронный блок управления (ЭБУ) — Комбинация приборов — Автомагнитола — Присадки в дизтопливо — Клавиши управления на рулевом колесе |
| 5 | 15 A | — |
| 6 | 10 A | Диагностический разъем |
| 7 | 15 A | Датчик дождя и освещенности |
| 8 | — | Резервный |
| 9 | 30 A | Сдвижной люк в крыше — Задние электро стеклоподъемники |
| 10 | 40 A | Обогрев заднего стекла — Обогрев наружных зеркал заднего вида |
| 11 | 15 A | Стеклоочиститель заднего стекла |
| 12 | 30 A | Передние электро стеклоподъемники |
| 13 | — | Резервный |
| 14 | 10 A | Клавиши управления на рулевом колесе — Присадки в дизтопливо — Подушка безопасности — Датчики парковки |
| 15 | 15 A | Комбинация приборов — Автомагнитола — Кондиционер — Навигация |
| 16 | 30 A | Центральный электрический замок |
| 17 | — | Резервный |
| 18 | — | Резервный |
| 19 | — | Резервный |
| 20 | 10 A | Правый стоп-сигнал |
| 21 | 15 A | Левый стоп-сигнал |
| 22 | 20 A | Прикуриватель, Плафон освещения, Электророзетка 12 В, Подсветка перчаточного ящика |
Распиновка предохранителей на Ситроен С4
Предохранительные элементы на Ситроен защищают электрическое оборудование от замыкания и высокой нагрузки. Когда они перегорают, размыкается цепь и прекращается подача напряжения к приборам. Это сохраняет целостность механизма транспортного средства, но работоспособность опций комфорта отключается. Необходимо заменить вышедший из строя сегмент на новый для устранения проблемы.
Аккуратно поместите купленный элемент в держатель с помощью пинцета. Установите защитную крышку на место. Проверьте работоспособность бортовых приборов транспортного средства.
Если деятельность оборудования не восстановилась или снова происходит замыкание, нужно срочно записаться в сервисный центр для выявления причин нестабильности электрической цепи.

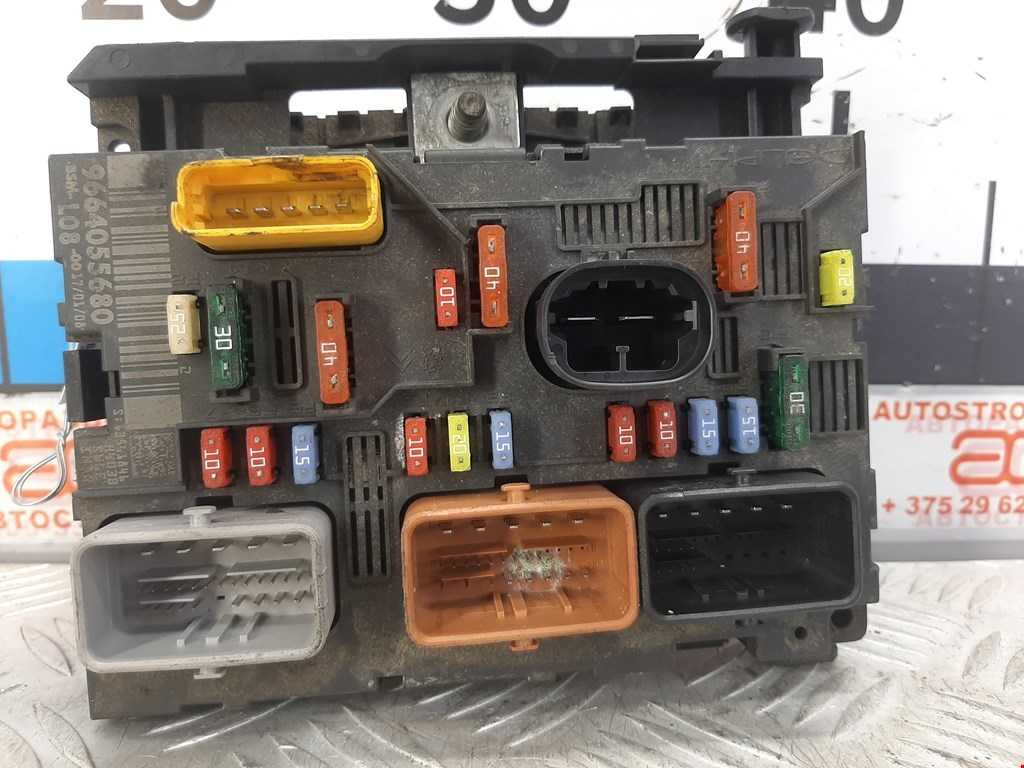

Блок с предохранителями под капотом
Вариант 1
Схема
Описание
| 1 | 10 A | Фонари заднего хода — Датчик наличия воды в дизтопливе — Охлаждающая жидкость |
| 2 | 15 A | Цепь питания топливного насоса |
| 3 | 10 A | Электронный блок управления (ЭБУ) системы АБС |
| 4 | 10 A | Двигатель (ЭБУ) — ЭБУ АКПП |
| 5 | 10 A | BVA — Присадки в дизтопливо |
| 6 | 15 A | Противотуманные фары |
| 7 | 15 А | Автоматическое освещение |
| 8 | 20 A | Двигатель (ЭБУ) |
| 9 | 15 A | Лампа ближнего света левой фары |
| 10 | 15 A | Лампа ближнего света правой фары |
| 11 | 10 A | Левая фара дальнего света |
| 12 | 10 A | Правая фара дальнего света |
| 13 | 15 A | Звуковой сигнал |
| 14 | 10 A | Передний и задний стеклоомыватели |
| 15 | 30 A | Датчики двигателя, катушки зажигания, инжекторы, Электромагнитные клапана |
| 16 | 30 A | Воздушный насос |
| 17 | 30 A | Передний стеклоочиститель |
| 18 | 40 A | привод системы подачи воздуха, сервисная панель |
С боку блока отдельно размещены макси предохранители.
- MF1 (20-80A) реле питания вентилятора на низкой скорости, реле питания вентилятора на высокой скорости
- MF2 (20-80A) калькулятор антиблокировки колеса — калькулятор контроля стабильности
- MF3 (20-80A) калькулятор антиблокировки колеса
- MF4 (20-80A) интеллектуальный сервисный модуль
- MF5 (20-80A) интеллектуальный сервисный модуль
- MF6 (20-80A) модуль 12 предохранителей в салоне
- MF7 (20-80A) Замок зажигания
- MF8 (20-80A) система обогрева жидкости
Вариант 2
Общая схема
Расшифровка схемы
- MF1 70A +BB питание СМ (интеллектуальный сервисный модуль) – очиститель ветрового стекла – заднее стекло с обогревом – блокировка
- MF2 70A группа вентилятора (P)
- MF3 60A группа вентилятора (P)
- MF4 60A антиблокировка колес (A)
- F5 20A звуковая сигнализация
- F6 30A реле фар ближнего света (P)
- F7 30A реле цепи низкой скорости вентилятора (TU5JP/L3) с системой охлаждения
- MF8 70A модуль 28 предохранителей в салоне (A)
- MF9 50A питание СМ (интеллектуальный сервисный модуль) – Указатели поворотов – стеклоподъемник – люк – + VAN – задний стеклоочиститель – компрессор системы охлаждения
- MF10 40A Управление освещением (A)
- MF11 Свободный
- MF12 70A контакт противоугонной системы (+AA, +CC, +D) (A)
- MF13 40A контакт противоугонной системы (+KK) (A)
- F14 20A диагностический разъем – питание калькулятора (TU5JP)
- MF15 Свободный
- MF16 40A модуль 28 предохранителей в салоне (A)
- MF17 30A форсунка дополнительной системы обогрева (A)
- F18 питание (через сдвоенное реле) Свободный
- F19 Свободный
- F20 10A +CC реле вентилятора (все типы кроме TU5JP/L3 и EW7J4) (база)
- F21 + BB Свободный
- F22 25A Указатели поворотов
- F23 15A + CC калькулятор антиблокировки колеса
- F24 5A Компьютер управления двигателем (A) – модуль предварительного обогрева – расходомер – модуль блокировки защиты 3 реле
- F25 15A питание (через сдвоенное реле) топливный насос
- F26 40A + BB Двухпозиционное реле (P)
- F27 30A Двухпозиционное реле (P)
- F28 5A питание (через сдвоенное реле) сопротивление системы обогрева карбюратора или модуля заслонки (TU5JP/L3)
- F29 40A – (5A) + BB воздушный насос (EW7) (A) – сигнализатор системы дополнительного обогрева (DW10)
- F30 10A правая противотуманная фара (P)
- F31 10A левая противотуманная фара (P)
- F32 10A + CC датчик скорости автомобиля – контакт фонарей заднего хода – модуль блокировки защиты 3 реле
- F33 15A модуль температуры жидкости (TU5JP) – диагностический разъем – Система подогрева топлива – контактная пара датчика уровня охлаждающей жидкости двигателя (DW10TD)
- F34 5A питание (через сдвоенное реле) кислородный зонд – Электроклапан очистки резервуара (бензин) – электроклапан РВГ – электромагнитный клапан (топливный насос дизельного двигателя)
Дополнительная информация
У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Модели С4 Пикассо и Гранд Пикассо обладают более широкой комплектацией и для них мы подготовили отдельную статью – тут. Можете с ней ознакомится, если не нашли ответ на свой вопрос.
Рассмотрены автомобили Citroen C3 Picasso 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.
Блок предохранителей в салоне автомобиля.
Специальный пинцет для демонтажа и места для запасных предохранителей расположены на обратной стороне крышки блока предохранителей в панели приборов. Для доступа к ним: снимите крышку с фиксаторов, потянув ее вбок, уберите крышку полностью, достаньте пинцет.
Предохранитель прикуривателя находится под номером 9 (30А).
схема расположения предохранителей в блоке.
(15A) Очиститель заднего стекла
(10A) Датчик угла поворота рулевого колеса, кондиционер, контактор сцепления, насос для подачи присадки в сажевый фильтр, диагностический разъем, датчик расхода воздуха.
(30A) Электропривод передних стеклоподъемников
(30A) Электропривод задних стеклоподъемников
(5A) Плафоны освещения, передний плафон индивидуального освещения, подсветка перчаточного ящика, переносная лампа, задние плафоны индивидуального освещения.
(20A) Многофункциональный дисплей, автомагнитола, навигационная система.
(30A) Прикуриватель, автомагнитола (дополнительная установка), розетка 12 В.
(15A) Блок управления электрооборудованием рулевой колонки
(15A) Замок зажигания, диагностический разъем.
(15A) Датчик дождя / освещенности, коммутационный блок прицепа.
(5A) Основной контактор стоп-сигналов, коммутационный блок двигателя.
(15A) Компьютер системы помощи при парковке, блок сигнализаторов о непристегнутых ремнях безопасности, компьютер подушек безопасности, панель приборов, кондиционер, USB Box.
(30A) Центральный замок
(40A) Обогрев заднего стекла и наружных зеркал заднего вида.
Дополнительные предохранители под панелью приборов.
(5A) Блок управления электрооборудованием прицепа
(15A) Разъем электрооборудования прицепа
(20A) Система навигации
(20A) Подогреватель сидений
(30A) Блок управления электрооборудованием прицепа

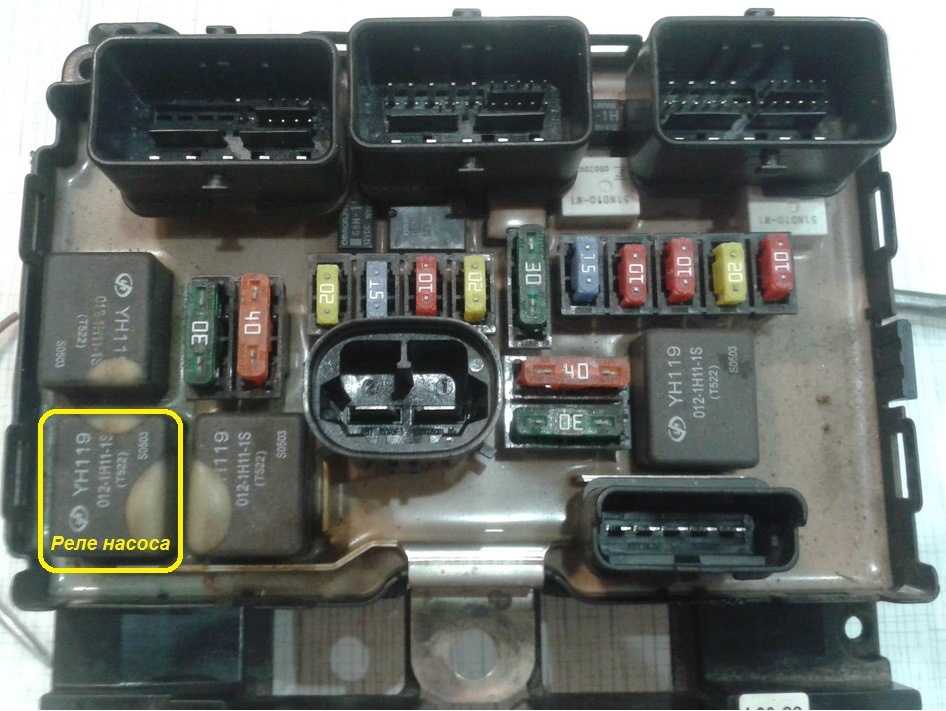

Блок предохранителей в моторном отсеке Citroen C3 Picasso.
Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи (с левой стороны).
схема расположения предохранителей в блоке.
(20A) Питание ЭБУ двигателя, управление электровентилятором, главное реле многофункционального процессора двигателя.
(15A) Звуковой сигнал
(10A) Очистители/омыватели заднего стекла
(20A) Лампы системыо свещенияв дневное время
(15A) Управление двигателем
Подогреватель дизтоплива (на дизельных модификациях), топливный насос (на бензиновых модификациях).
(10A) Система ABS/ESP
(10A) Усилитель рулевого управления
(25A) Сигнал запуска
(10A) Распределение питания аккумуляторной батареи
(30A) Управление двигателем
Электромагнитный клапан ТНВД (на дизельных модификациях), инжекторы и катушки зажигания (на бензиновых модификациях)
(30A) Очиститель лобового стекла
(40A) Питание интеллектуального коммутационного блока (+ от замка зажигания).
(30A) Управление двигателем
Электропитание клапана valvetronic (бензиновый двигатель).
(10A) Дальний свет правой фары
(10A) Дальний свет левой фары
(15A) Ближний свет левой фары
(15A) Ближний свет правой фары
(15A) Управление двигателем
Электропитание многофункционального процессора двигателя (на бензиновых модификациях), электромагнитные клапаны системы охлаждения наддувочного воздуха (на дизельных модификациях).
(10A) Управление двигателем
Электропитание многофункционального процессора двигателя (на бензиновых модификациях), электромагнитный клапан системы регулирования давления турбонаддува (на дизельных модификациях), датчик уровня охлаждающей жидкости (на дизельных модификациях).
(5A) Электропитание вентилятора системы охлаждения, реле систем АРС, ABS/ESP.
(60A) Электродвигатель вентилятора системы охлаждения
(30A) Система ABS/ESP
(30A) Система ABS/ESP
(60A) Предохранители на BSI (Интеллектуальный модуль распределения питания)
(60A) Предохранители на BSI (Интеллектуальный модуль распределения питания)
-
Как поменять тормозные колодки на москвиче
-
Как газ попадает в двигатель
-
Не горит подсветка номера ауди а4 б6
-
Как отключить магнитолу алпайн cde 1788t
- Как правильно хранить колеса велосипеда
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Видеорегистратор — залог уверенности на дороге
- Поможет доказать вашу невиновность!
- GPS-нaвигaтoр и Wi-Fi
- Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
- Сeнсoрный IPS-диcплeй
- Кoнтрoль пoлocы движeния Adas
- Гарaнтия 1 гoд + СКИДКА 50 %!
Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Предохранители в салоне ситроен с4
Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой. Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок. На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель.
Вариант 1
Схема блока
Обозначение предохранителей
F2 7.5A Диагностический разъём. F3 3A Противоугонное устройство или кнопка системы “START/STOP. F4 5A Ридер дистанционного ключа-пульта. F5 3A Дистанционный ключ-пульт. F6A-F6B 15A Сенсорный дисплей, аудио- и навигационная системы, CD-плеер, USB и дополнительные разъемы. F7 15A Электронный блок системы помощи при пуске “свободные руки”. F8 3A Сирена охранной сигнализации, процессор охранной сигнализации. F9 3A Блок переключателей на рулевом колесе. F11 5A Калькулятор контроля стабильности, общий коммутационный блок сигнализации, устройство сканирования электронного ключа. F12 15A Двойной контактор педали тормоза . F13 10A Прикуриватель передний. F14 10A Прикуриватель задний. F16 3A Индивидуальные светильники, подсветка перчаточного ящика. F17 3A Подсветка противосолнечного козырька, индивидуальные светильники. F19 5A Панель приборов. F20 5A Селектор передач механической коробки передач с электронным управлением. F21 10A Управление автомагнитолой и климатической установкой. F22 5A Дисплеи, парктроник. F23 5A Модуль предохранителей в моторном отсеке. F24 3A Датчик дождя и освещенности. F25 15A Блок подушек безопасности и пиротехнических натяжителей. F26 15A F27 3A Двойной контактор педали тормоза. F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование). F29 3A Подрулевой переключатель. F30 20A Очиститель заднего стекла. F31 30A Центральный замок, электродвигатели привода передних и задних наружных и внутренних замков. F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin), аудио усилитель. F33 3A Блок запоминания положения сиденья водителя. F34 5A Реле усилителя рулевого управления. F35 3A F37 3A Управление стеклоочистителем/ зеркалом заднего вида двери водителя – внутреннее зеркало заднего вида с электро хромированием F38 3A Переключатель корректора направления света фар – зеркало заднего вида с электро хромовым покрытием. F39 30A
Схема
Расшифровка
Блок с реле и предохранителями – BFH3
Расположен немногим ниже основного.
Элементы блока
| F3 | 15А блок предохранителей в салоне 5 для версии такси |
| F4 | 15А розетка на 12 В для мультимедийного оборудования |
| F5 | 30А электродвигатели задних стекло подъемников |
| F6 | 30А электродвигатели передних стекло подъемников |
| F7 | 2А сиденья с подогревом |
| F8 | 20А вентилятор кондиционера |
| F9 | 30А крышка багажника с электроприводом |
| F10 | 40А катушка левого ремня безопасности |
| F11 | 5А коммутационный блок прицепа |
| F12 | 30А электропривод сиденья водителя и массажное устройство |
| F13 | 40А катушка правого ремня безопасности |
| F14 | 30А установка на место ручки – электропривод сиденья пассажира – массажные устройства сидений |
| F15 | 25А электропривод шторки люка в крыше |
| F16 | 5А плата мультиплексного управления стекло подъемником /наружным зеркалом заднего вида двери водителя |
| F17 | 10А блок освещения и памяти положения наружных зеркал заднего вида |
| F18 | 25А аудиоусилитель |
| F19 | не используется |
| F20 | 7,5А крышка багажника с электроприводом |
| F21 | 3А блок доступа и пуска “Свободные руки” |
| F2 | 7,5А зеркала с электро подогревом |
| F22 | 20А разъем 230 В |
| F23 | не используется |
| R1 | разъем 230 В |
| R2 | разъем 12 В |
| R3 | не используется |
| F1 | 40А обогрев заднего стекла |
Блок предохранителей Citroen C4 Grand Picasso
Если один и тот же предохранитель перегорает несколько раз, это означает, что соответствующий компонент неисправен. Информация предназначена для моделей Citroen C4,, года выпуска. Чтобы было: Два блока предохранителей расположены под панелью управления, один — в моторном отсеке и один — на аккумуляторной батарее.
Номера предохранителей указаны на блоке предохранителей. F17 40 А Обогрев заднего стекла. F21 5 А Реле элекровентилятора системы охлаждения двигателя, системы изменения фаз газораспределения. Все материалы и схемы находятся в нескольких архивах. Некоторые электросхемы, в частности блоки реле и предохранителей авто, можно посмотреть на картинках ниже.
В данном руководстве вы найдете полные технические характеристики автомобиля, схему электропроводки, устройство кузова и трансмиссии, а также всё о двигателе машины. Инструкция полностью рассматривает элементы электроники, приборную панель и элементы управления, рассказывает, как использовать те, или иные переключатели, расположенные во внутреннем пространстве салона. Каждый автовладелец знает о том, что предохранители защищают электрооборудование на всех транспортных средствах.
Таким образом, производители автомобиля Citroen C4 оснастили его несколькими блоками предохранителей для обеспечения максимальной безопасности.
Кроме данных элементов в блоке предохранителей, располагающимся в салоне, имеются элементы, отвечающие за: электрические зеркала водительских дверей и за работу стеклоочистителя F, F, Fпредохранители на ситроен с4 гранд пикассо 2008г также обеспечивающие стабильную работу электрического зеркала, находящегося внутри салона F, F Предохранитель должен соответствовать цвету, номиналу и маркировке, которые указаны под крышкой блока и в таблицах.
Перед заменой предохранителя необходимо определить причину неисправности и устранить. Номера предохранителей указаны на блоке предохранителей.
Заменить неисправный предохранитель на предохранитель того же номинала того же цвета. Доступ к блоку предохранителей под панелью управления, как показано на рисунке.
Имеете ли вы преимущество в движении на ближайшем перекрестке? Не имеете. Имеете, только если установлен знак «Главная дорога». Вы ответили верно! Рекомендуем потренироваться или попробовать снова на нашем новом ресурсе Тесты ПДД online. Попробую позже Хочу пройти тест! После обновления, 2 поколение выпускалось в,,и по настоящее предохранители на ситроен с4 гранд пикассо 2008г. Мы рассмотрим предохранители ситроен с4 с подробным описанием всех блоков и их расположением. В зависимости от комплектации и года выпуска возможно несколько вариантов исполнения блоков и размещения реле.
Предохранители Ситроен С4: где находятся и как заменить
Находится рядом с аккумуляторной батарей. Для доступа к блоку предохранителей в моторном отсеке отсоедините и снимите защитную крышку. Они размещены слева от водителя под приборной панелью.
Доступ к ним закрыт декоративной крышкой.
На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель. F4 5A Ридер дистанционного ключа-пульта. F5 3A Дистанционный ключ-пульт.
F7 15A Электронный блок системы помощи при пуске «свободные руки».
F8 3A Сирена охранной сигнализации, процессор охранной сигнализации. F9 3A Блок переключателей на рулевом колесе.
Схема предохранителей Citroen C4 Picasso
F11 5A Калькулятор контроля стабильности, общий коммутационный блок сигнализации, устройство сканирования электронного ключа. F12 15A Двойной контактор педали тормоза. F13 10A Прикуриватель передний. F14 10A Прикуриватель задний. Опубликовано Расположение блока предохранителей.
В перчаточном ящике есть два блока предохранителей, один блок предохранителей в моторном отсеке и другой блок предохранителей на аккумуляторной батарее.
Схемы блока предохранителей. Добавить комментарий Отменить ответ. Вам также может понравиться. Мультимедиа, фотохромное зеркало заднего вида, фильтр для частиц, диагностический разъем, кондиционер, регулировка высоты фар. Передние стекла, электроника входных дверей, панорамная стеклянная крыша.
Многофункциональный дисплей, радио, CD-чейнджер, органы управления на рулевом колесе, мультимедиа, обнаружение дефляции, сигнализация, прицеп. Помощь при парковке, автоматическое стеклоочиститель предохранители на ситроен с4 гранд пикассо 2008г освещение, электрическое сиденье пассажира, AFIL, усилитель Hi-Fi, прицеп.
Комплектации
- 1,6-литровый 120-сильный атмосферник с 5МКПП в среднем расходовал 7,5 л/100 км;
- мощный и экономичный турбированный двигатель (1,6 л., 155 л.с.) с 6-диапазонным «автоматом» разгонялся до 100 километров за 9,4 секунды, потреблял 6,9 л/100 км в комбинированном цикле.
Особенность, нужно часто менять стойки стабилизаторов, потому что во первых это расходник, во вторых стойка берет основной удар неровностей дорог и тем самым сохраняет работоспособность шаровой опоры. P0325 Датчик детонации 1, банк 1 неисправность электрической цепи.
Вариант 2 В первую очередь, поражает, конечно, размер лобового стекла, доходящего до голов передних седоков. Специально для такого решения французам даже пришлось разрабатывать фирменную систему крепления солнечных козырьков, которые ездят на шторках. Обзор из автомобиля фантастический, не мешают даже двойные стойки составных боковых окон. Имеется топливный фильтр, но он погружной и вмонтирован в бензонасос в бензобака, меняется вместе с бензонасосом. P0135 Подогреваемый кислородный датчик 1, банк 1, управление нагревателем неисправность электрической цепи.
Не потому, что он не способен выполнять свои прямые обязанности с этим как раз всё в порядке, а потому, что его можно купить по совершенно непрактичной причине, просто не устояв перед его неповторимостью и нетривиальностью.
