Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года
1 – дополнительный блок предохранителей, 2 – дополнительный блок реле под панелью приборов, 3 – главный блок предохранителей, 4 – дополнительный блок реле в моторном отсеке
Предохранители
| № | Ток, А | Защищаемая цепь |
| 1 | 15 | Противотуманные фары |
| 2 | 5 | Габаритный свет левый и освещение номерного знака |
| 3 | 10 | Переключатель света |
| 4 | 10 | Правый габаритный свет и корректор света фар |
| 5 | 10 | Левый ближний свет |
| 6 | 30 | Регулировка сидений |
| 7 | 25 | Стеклоочистители и стеклоомыватели |
| 8 | 5 | Радиоприемник |
| 9 | 15 | Звуковой сигнал |
| 10 | 15 | Дальний свет левый |
| 11 | 15 | Дальний свет правый |
| 12 | 5 | Габаритный свет левый |
| 13 | 20 | Замок зажигания |
| 14 | 20 | Вентилятор системы отопления |
| 15 | 10 | Задний противотуманный фонарь |
| 16 | 20 | Обогреватели сидений |
| 17 | 20 | Прикуриватель |
| 18 | – | Резервный |
| 19 | 15 | Омыватели фар |
| 20 | 20 | Обогреватель заднего стекла |
| 21 | 10 | Зеркало заднего вида с электрообогревом |
| 22 | 10 | Противоугонная сигнализация |
| 23 | 10 | Освещение комбинации приборов |
| 24 | 15 | Центральный замок и освещение салона |
| 25 | 25 | Электролюк |
| 26 | 30 | Электростеклоподъемник передних дверей |
| 27 | 10 | Стоп-сигнал |
| 28 | 30 | Электростеклоподъемник задних дверей |
| 29 | 10 | Указатели поворотов и фонари заднего хода |
Реле
| R1 | Стеклоочиститель задний |
| R2 | Программатор режима работы стеклоочистителя ветрового стекла |
| R3 | Ближний свет |
| R4 | Обогреватель заднего стекла |
| R5 | Временного выключателя освещения салона автомобиля |
| R6 | Дальний свет |
| R7 | Резерв |
| R8 | Омыватель фар |
| R9 | Противотуманные фары |
| R10 | Звуковой сигнал |
| R11 | Реле блокировки стартера у автомобилей с автоматической коробкой передач |
| R12 | Самоблокирующееся реле |
| R13 | Электростеклоподъемник |
| R14 | Резерв |
Предохранители
| № | Ток, А | Защищаемая цепь |
| 30 | 20 | Регулировка дорожного просвета |
| 31 | 3 | Блок управления EEC IV |
| 32 | 30 | Антиблокировочное устройство (насос 2) |
| 33 | 20 | Усилитель рулевого управления |
| 34 | 15 | Реле управления режимами работы двигателя |
| 35 | 30 | Вентилятор радиатора |
| 36 | 3 | Блок управления антиблокиробочным устройством |
| 37 | 20 | Управление режимами работы двигателем |
| 38 | 30 | Обогреватель правой стороны ветрового стекла |
| 39 | – | Резервный |
| 40 | 10 | Лямбда-зонд |
| 41 | 30 | Обогреватель левой стороны ветрового стекла |
| 42 | 15 | Топливный насос высокого давления |
| 43 | – | Резервный |
| 44 | 30 | Вентилятор радиатора |
| 45 | 10 | Аварийная световая сигнализация |
| 46 | 30 | Блок управления антиблокиробочным устройством |
| 47 | 30 | Антиблокировочное устройство (насос 1) |
| I | 80 | Напряжение к главному блоку предохранителей |
| II | 60 | Напряжение к главному блоку предохранителей |
| III | 60 | Напряжение к главному блоку предохранителей |
| IV | 50 | Свечи накаливания дизельного двигателя |
Реле
| R16 | Антиблокировочное устройство |
| R17 | Топливный насос высокого давления |
| R18 | Обогреватель ветрового стекла |
| R19 | Управление режимами работы двигателем |
| R20 | Регулировка дорожного просвета |
| R21 | Замок зажигания |
| R22 | Вентилятор радиатора (DOCH) |
| R23 | Вентилятор радиатора или кондиционер |
| R24 | Кондиционер |
| R25 | Кондиционер |
Расположение дополнительных реле
Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.
Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.
Реле стеклоподъемника расположено в двери водителя.
Как понять, что пора заменить предохранитель?
Если у Вас произошёл разовый отказ, вроде отказа прикуривателя в салоне. Или одна из фар перестала работать. Или свет в салоне перестал загораться.
В общем, перестало что-либо работать из электрики. То скорее всего перегорел один из предохранителей. Они для того и предназначены, чтобы защищать дорогие элементы Вашего автомобиля от выхода из строя.
Всё что Вам нужно — обратить внимание что конкретно перестало работать. Далее Вам необходимо посмотреть на схему предохранителей
Далее Вам необходимо посмотреть на схему предохранителей.
Понять где расположен тот или иной из них.
Как правило, те что связаны с работой двигателя или силовых потребителей (дворники, фары и т.п.) расположены под капотом.
А те что отвечают за малонагруженные потребители или источники — расположены в салоне.
На крышках блоков схемы предохранителей обычно дублируются. Это упрощает Вам их поиск. Особенно в дороге, где нет нужной литературы или доступа в сеть Интернет.
Желательно Вам возить с собой полный запас предохранителей. Как по размеру (маленькие или большие). Так и по номиналу. По крайней мере от 5 до 50 А. Реле редко выходят из строя, как и силовые предохранители. Те что расположены на аккумуляторе. Номиналом порядка 70-110 А (защита стартера или общего «плюса» в авто).
Зачастую выходят из строя именно слабонагруженные предохранители номиналом от 5 до 15 А. Их желательно иметь несколько штук.
Также чаще других перегорает предохранитель прикуривателя. Поскольку им самим часто пользуются в самых разных целях. И нагрузки на него из-за этого нестабильны. Например, если от времени разболталось само гнездо прикуривателя. Таким образом, в нём могут возникать короткие замыкания.
Из личного опыта
Вот так чтобы прямо встать колом у меня была всего одна ситуация. Когда перегорел предохранитель бензонасоса. Было это на инжекторной ВАЗ 21074. Позвонил другу, он подсказал, что искать мне его нужно под бардачком.
Благо с собой был набор запасных Взял и сам поменял. Через какое-то время со мной это случится повторно в мороз. Сами понимаете каково это замерзать в пути. Опять взял и поменял. Благо был с собой запасной.
Когда уже продал машину это случилось у другого владельца в 3-ий раз. Он мне позвонил. Я ему подсказал где и какой предохранитель посмотреть.
Больше таких ситуаций не было. Перегорали второстепенные: свет в салоне, прикуриватель, на фарах или вроде того.
Конечно, критично, когда и прикуриватель перегорает. Поскольку сегодня это всевозможные зарядки, начиная со смартфона. Но опять же залез в Интернет, посмотрел схему, достал запасной и поменял.
Не пренебрегайте контактами предыдущих владельцев авто. Они зачастую знают про авто много полезного из предыдущего опыта.
Всем удачи на дорогах!
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

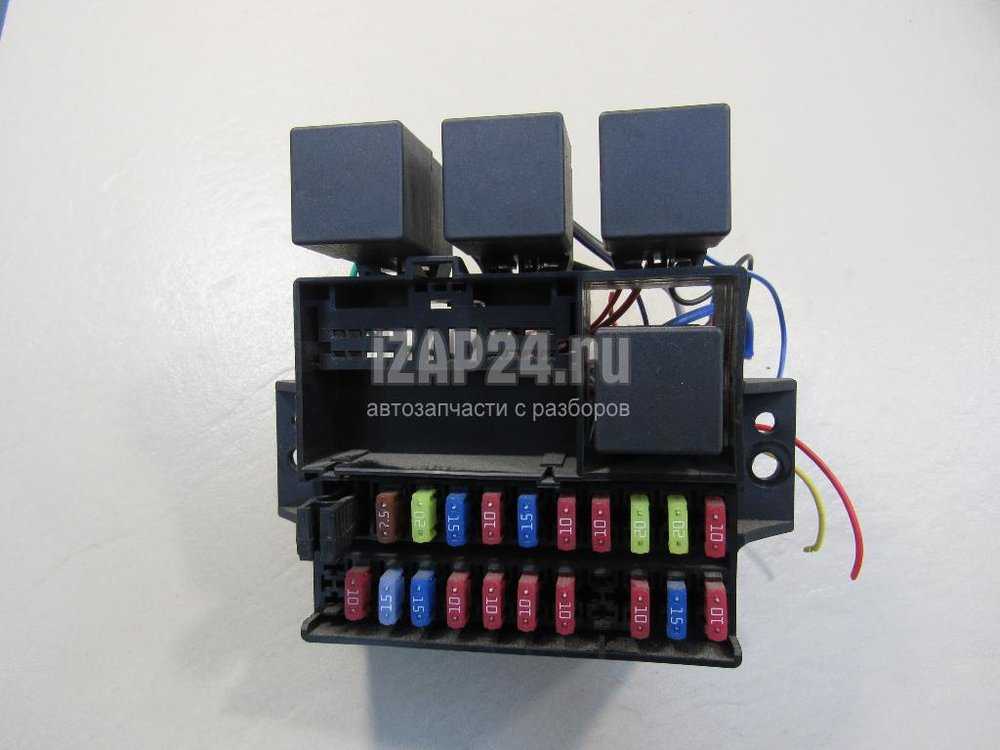

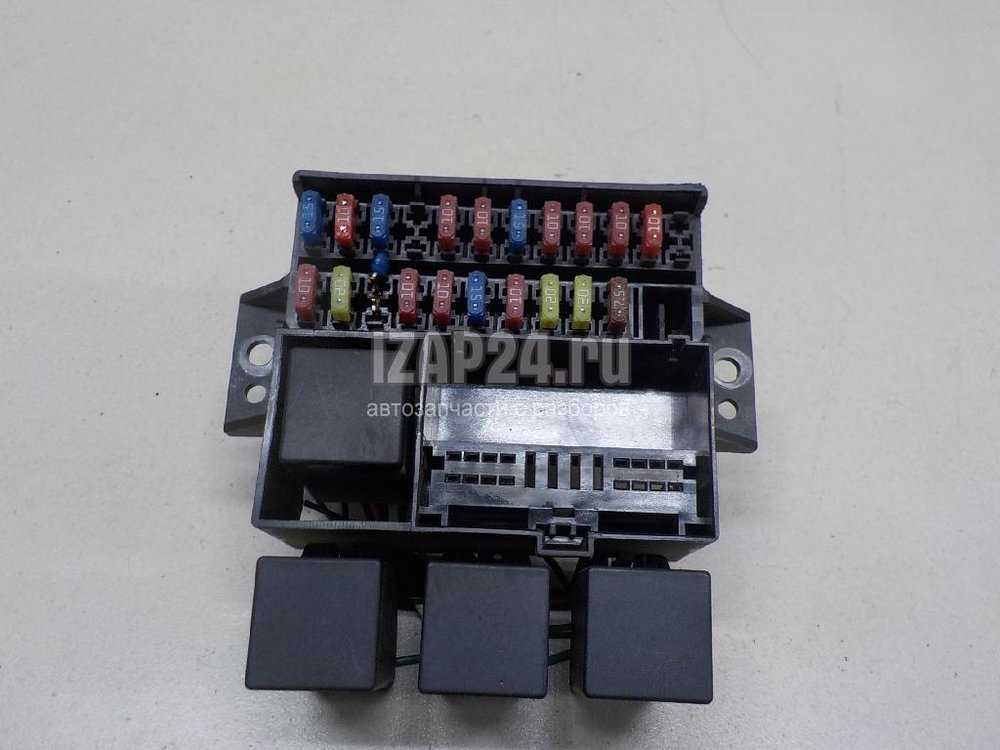

Замена защитных устройств монтажных блоков
Чтобы снять и установить предохранитель в салонном блоке, необходимо его высвободить из торпеды автомобиля. Как достать блок из-за бардачка для вещей у водительской стороны, было рассмотрено выше
Для замены неисправного устройства используют специальный пинцет, которым комплектуется монтажный блок.
Неисправное (сгоревшее) устройство можно визуально отличить от других. На нем будет видна тонкая перегоревшая нить. Перед установкой новой детали, надо узнать причину, по которой она испортилась, иначе, если этого не сделать, не будет гарантии, что предохранитель прослужит долго.
Опытные водители, которые не раз сталкивались с выходом из строя защитных вставок, особенно находясь далеко от дома, всегда имеют в багажнике второй комплект предохранителей на всякий случай.
Как разобрать панель
Чтобы демонтировать приборку выполните определенную последовательность действий. В разных модификациях крепление щитка к панели может быть выполнено по-иному.
- Отключить питание от автомобиля и установить его в устойчивом положении.
- Выкрутить 4 винта крепления пластиковой накладки доски и потянуть ее на себя.
- Далее нужно взять крестовую отвертку или TORX T25 (зависит от комплектации авто) и выкрутить 4 винтика креплений самой приборки.
- После этого потребуется поднять доску и отключить контакты с обратной стороны.
- Теперь можно полностью вынуть деталь с посадочного места.
Приборка Транзита — продвинутый и простой для понимания модуль. На ней находятся все необходимые индикаторы и указатели, которые легко считываются и интуитивно понятны даже начинающим автолюбителям.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Ford Focus 1 — предохранители и реле
Ford Focus 1
го поколения mk1 Европеец и Американец выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. За это время автомобиль прошел рестайлинг 1 раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фокус 1 го поколения со схемами и местами их расположения. Отдельно отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электрические схемы автомобиля.
p, blockquote 1,0,0,0,0 –>
p, blockquote 2,0,0,0,0 –>
В Ford Focus 1 го поколения предусмотрены два основных блока с предохранителями и реле. Один находится в салоне, другой под капотом.
p, blockquote 4,0,0,0,0 –>
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Приборная панель Фольксваген: цифровая, обозначения индикаторов
- Форд Фокус 2 3-х дверный тест
- Форд исследователь автомобиль марки
- Опель Зафира Турер либо Форд С-Макс
- Свечки зажигания для автомобилей Форд
- Сколько стоит фиеста бензина
- Прыжки при ускорении Форд Фокус
- Новый спорткар Форд
- Регулировка датчика света Форд Фокус 3
- Аналоговый фильтр Форд Фокус 2
- Переходная рама Форд Galaxy
- Форд мондео какое моторное масло
- Форд Fusion Управляющий механизм
- Коврик для приборной панели Форд
- Форд Fusion Hybrid
- Реснички для фар Fad 2
Где Находится Диагностический Разъем Ford Галакси ~Контрольная лампа выбросов Если эта лампа горит постоянно, остановите двигатель и выньте ключ. Подождите 30 секунд и перезапустите двигатель. Если индикатор продолжает гореть или мигает, обратитесь в мастерскую, или, если автомобиль вибрирует или работает медленно, обратитесь за помощью на дороге.
Автомобили выпуска с 09.04.2019
Коробка распределения питания
| Номер | Амперы | Описание |
|---|---|---|
| 1 | 25 А 3 | Электродвигатель стеклоочистителя. |
| 2 | — | Реле стартера. |
| 3 | 15 А 1 | Стеклоочиститель заднего стекла; |
Масляный насос коробки передач вкл. / Выкл.
Система мониторинга слепых зон;
Камера заднего вида;
Система адаптивного регулирования скорости;
Модуль стабилизации напряжения.
Внизу блока предохранителей есть предохранители. Чтобы получить доступ к нижней части блока предохранителей:
- Освободите две защелки с обеих сторон блока предохранителей.
- Снимите внутреннюю часть блока предохранителей с держателя.
- Переместите блок предохранителей к центру моторного отсека.
- Поверните внешнюю часть коробки предохранителей, чтобы получить доступ к нижней части.
| Номер | Амперы | Описание |
|---|---|---|
| 56 | 20 А 1 | Омыватель фар. |
| 57 | 20 А 1 | Испаритель дизельного двигателя. |
| 58 | 30 А 1 | Подача топливного насоса. |
| 59 | 40 А 2 | Электронный вентилятор 3, 600 Вт. |
| 60 | 40 А 2 | Электронный вентилятор 1, 600 Вт; |
Система избирательного каталитического восстановления.
| Номер | Амперы | Описание |
|---|---|---|
| 1 | 10 А 1 | Не используется. |
| 2 | 7,5 А 1 | Сиденья с функцией памяти, поясничный подпор, электрическое зеркало. |
| 3 | 20 А 1 | Разблокировка водительской двери. |
| 4 | 5 А 1 | Переключатель включения / выключения электронного тормоза прицепа на вторичном рынке. |
| 5 | 20 А 1 | Замок зажигания; |
Кнопка выключателя зажигания.
Модуль двери багажного отделения с электроприводом.
Переключатель переключения передач.
Отпустите крышку багажника.
Индикатор передаточного числа.
Система мониторинга слепых зон;
Камера заднего вида;
Система адаптивного регулирования скорости.
Система адаптивного регулирования скорости;
Сиденье с подогревом;
| Амперы | Описание |
|---|---|
| 40 А. | Система избирательного каталитического восстановления — 2,0 л EcoBlue (88 кВт / 120 км) (YN) / 2,0 л EcoBlue (110 кВт / 150 км) (YM) / 2,0 л EcoBlue (147 кВт / 190 км) (BC). |
| 60 А. | Вентилятор охлаждения — 2,0 л EcoBlue (177 кВт / 240 км) (YL). |
| Описание |
|---|
| Модуль управления дозированием редуктора. |
Блок предохранителей и реле №2 в КИА Рио

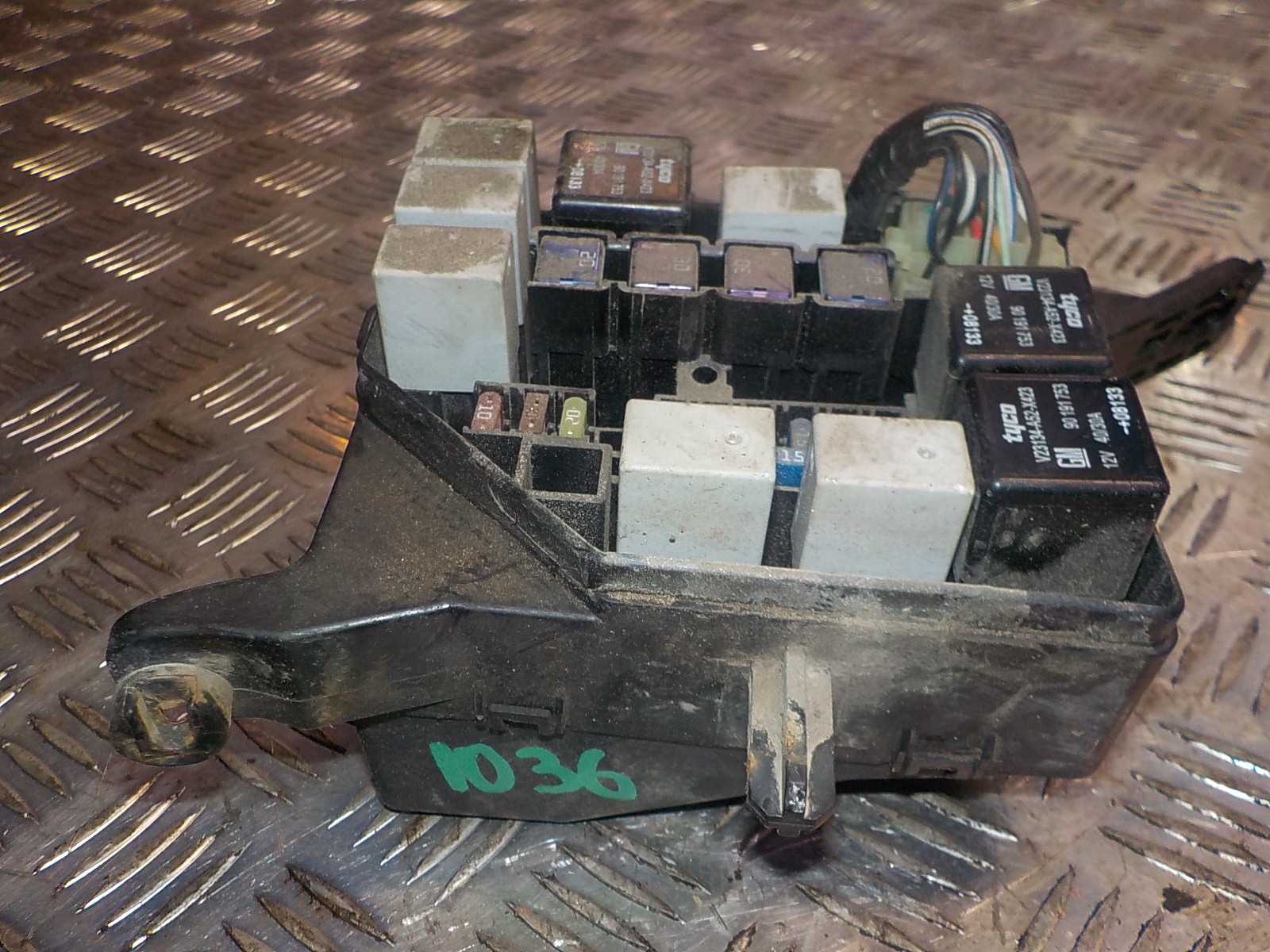

Основные силовые предохранители и реле КИА Рио 1 расположены в монтажном блоке №2 . Блок №2 расположен в моторном отсеке с левой стороны по ходу движения автомобиля между аккумулятором и левым крылом.
Так для доступа к предохранителям и реле монтажного блока №2 нужно нажать фиксатор защитной крышки и потянуть вверх (пример на фото). На внутренней стороне крышки монтажного блока размещены запасные предохранители и пинцет съемник, а также нанесена схема расположения предохранителей и реле.
Схема расположения предохранителей и реле в блоке №2
Электро-компоненты монтажного блока №2, в зависимости от назначения и типа, имеют разные габаритные размеры:
- F1-F24 – предохранители малого размера;
- F25-F30 – предохранители большого размера;
- R1-R6, R9-R11 – реле малого размера;
- R7, R8 – реле большого размера.
Назначение реле блока №2 в КИА Рио 1
| № | Обозначение | Наименование потребителя |
|---|---|---|
| R1 | A/CON | Компрессор кондиционера |
| R2 | FRONT FOG | Противотуманные фары (опция) |
| R3 | FUEL PUMP | Топливный насос |
| R4 | HORN | Звуковой сигнал |
| R5 | COOL FAN | Электродвигатель вентилятора системы охлаждения |
| R6 | HEAD LAMP | Лампы ближнего/дальнего света в блок-фарах |
| R7 | WINDOWPOWER | Электростеклоподъемники |
| R8 | START | Стартер |
| R9 | MAIN | Предохранители EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A |
| R10 | TNS | Предохранители TAIL (LH) 10A, TAIL (RH) 10A |
| R11 | COND.FAN | Электровентилятор конденсатора кондиционера |
Назначение предохранителей в монтажном блоке №2 КИА Рио 1
| № | Обозначение | Сила тока, А | Наименование потребителя |
|---|---|---|---|
| F1 | IG COIL | 15 | Катушка зажигания |
| F2 | ABS | 15 | Блок управления ABS (опция) |
| F3 | D/LOCK | 25 | Центральный замок дверей |
| F4 | BTN | 30 | Предохранители ROOM 15, STOP 15A, HAZARD 15A |
| F5 | P/WIN | 30 | Электростеклоподъемники |
| F6 | ABS 2 | 30 | Блок управления ABS (опция) |
| F7 | RR DEF | 25 | Элемент обогрева заднего стекла |
| F8 | HORN | 10 | Звуковой сигнал |
| F9 | TNS | 15 | Предохранители TAIL (LH) 10A, TAIL (RH) 10A |
| F10 | Pr FOG | 10 | Лампы противотуманного света в задних фонарях |
| F11 | HLLD | 10 | Корректор фар (опция) |
| F12 | MAIN | 80 | Аккумулятор |
| F13 | ROOM | 15 | Лампа плафона освещения салона |
| F14 | F/FOG | 15 | Противотуманные фары (опция) |
| F15 | HEAD | 25 | Предохранители HEAD-HI 15A, HEAD-LOW 15A |
| F16 | S/ROOF | 15 | Вентиляционный люк |
| F17 | MAINRELAY | 25 | Предохранители EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A |
| F18 | RELAY | 10 | Электродвигатель вентилятора системы охлаждения, электростеклоподъемники, элемент обогрева заднего стекла, лампы дальнего/ближнего света в блок-фарах (для автомобилей, оборудованных надувной подушкой безопасности) |
| F19 | ECU | 10 | ЭБУ двигателя, блок ЕСАТ (подвеска с электронным управлением), главное реле |
| F20 | F/PUMP | 10 | Топливный насос |
| F21 | IJECT | 15 | Форсунки системы впрыска топлива, датчик кислорода |
| F22 | EMS | 10 | Датчики двигателя |
| F23 | HEAD-LOW | 15 | Нити ближнего света ламп в блок-фарах |
| F24 | HEAD-HI | 15 | Нити дальнего света ламп в блок-фарах |
| F25 | COND. FAN | 20 | Электровентилятор конденсатора кондиционера |
| F26 | IG2 | 30 | Выключатель зажигания |
| F27 | ABS 1 | 30 | Блок управления ABS (опция) |
| F28 | COOLING | 30 | Электродвигатель вентилятора системы охлаждения |
| F29 | BLOWER | 30 | Электродвигатель вентилятора отопителя |
| F30 | IG1 | 30 | Предохранители CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER (RR) 15A, WIPER (FRT) 15A, RELAY 10A, START 10A |
