Предохранители газель некст и реле с каталожным описанием и схемами блоков

Полная замена замка

Для установки замка в полной комплектации необходимо предварительно откинуть контакты от АКБ. Затем нужно выполнить следующие операции:

проводим демонтаж кожуха;
для удаления хомута аккуратно используют болгарку так, чтобы не повредить главную ось рулевой колонки;
специалисты рекомендуют отключать рулевую колонку, чтобы последующие операции было удобно проводить, при этом рулевое колесо поднимается на максимальную высоту с предварительным ослаблением фиксирующего болта ключом на 12;
стоит зарисовать или запомнить позицию фигурной скобы, установленной рядом со шляпкой фиксирующего болта для последующей комфортной сборки;
демонтируем старое зажигание;
используем новую скобу, проделываем прорези в боковинах, куда предполагается ставить шляпки стягивающих винтов, в противном случае головки станут упираться в грани, что не позволит их надежно зафиксировать;
ставим замок в посадочное место и завинчиваем 4 винтика с максимальным усилием;
пару гаек на 12, открученных заранее, затягивать на максимум не стоит, чтобы оставалась свобода для регулировки зажима.

Источник

Схема соединений переднего жгута проводов ГАЗель-Бизнес

1 Блок-фара правая 2 Стартер 3 Аккумуляторная батарея 4 Блок предохранителей в моторном отсеке 5 Генератор 6 Блок-фара левая 7 Очиститель ветрового стекла 8 колодка соединения со жгутом проводов очистителя ветрового стекла

9 подкапотная лампа 10, 16 звуковой сигнал 11 омыватель ветрового стекла 12, 14 колодки соединения со жгутом проводов антиблокировочной системы тормозов 13 датчик уровня тормозной жидкости 15 реле стартера 17 кран отопителя

18 колодка соединения со жгутом проводов крана отопителя 19 насос дополнительного отопителя 20, 21, 22 колодки соединения со жгутом проводов системы управления двигателем 23, 24 колодки соединения с задним жгутом проводов 25, 26 колодки соединения со жгутом проводов панели приборов 27 колодка соединения (не используется)

Блок предохранителей в моторном отсеке Газ 3302 (Газель 3302) и Газ 2705 (Газель 2705).

Блок предохранителей, находящийся в моторном отсеке, в автомобилях разного года имеет по 2 плавкие вставки и 4 типа с системой АБС:

ГАЗ 2705 и 3302 старого образца имеют предохранители на 30 А (защита цепи осветительных приборов) и 60 А (защита всех других цепей, кроме освещения и стартера);
ГАЗ 2705 и 3302 нового образца — на 60 А (защита цепей, исключая стартер, освещение и генератор) и 90 А (защита цепи освещения и генератора);
Модели с антиблокировочной тормозной системой имеют плавкие вставки на 40 А (цепи освещения), на 90 А (цепь генератора), и две на 60 А (первая питает АБС, вторая питает все, исключая стартер, генератор, АБС, освещение).

Стартер не имеет предохранителей, так как цепь рассчитана на кратковременный ток.

Такое построение — разделение блока на верхний и нижний ряды — призвано обеспечить защиту от короткого замыкания либо от перепадов напряжения в машине ГАЗ. Каждый автомобиль производитель снабжает дополнительным набором предохранителей с пинцетом в комплекте. Это необходимо для того, чтобы в случае выхода из строя одной из плавкой вставки, её можно было легко извлечь при помощи него. Но перед этой процедурой обязательно нужно отключить аккумуляторную батарею.

В зависимости от того, в каком году были выпущены автомобили ГАЗ-2705 и ГАЗ-3302, электрическая цепь Газель защищена плавкими общими вставками, которые рассчитываются на разного номинала ток. А дополнительные блоки-предохранители располагаются на кронштейне, который в свою очередь установлен на полке под капотом.

Расшифровка предохранителей для Газели Некст: за что отвечают?

Отечественный производитель постарался облегчить жизнь механикам на заводах и СТО – все предохранители для Газели Некст имеют последовательную маркировку. Чтобы узнать функциональное местоположение или назначение любого защитного элемента достаточно сверить индекс детали с данными из нижестоящей таблицы.

Индекс/ маркировочный номер детали	Функциональное предназначение предохранителя
F1	Предохранитель отвечает за работу стеклоочистителей, а также омывателя ветрового стекла и фар при наличии данных функций в комплектации
F2	Элемент защищает от перенапряжения приборную панель и интерьерную подсветку, часто через данную деталь подключают дополнительное салонное освещение
F3	Деталь отвечает только за работу электроприводов зеркал заднего вида
F4	Деталь отвечает только за работу стеклоподъемников
F5	Предохранитель предназначен для защиты от перенапряжения модуль обогрев зеркал заднего обзора
F6	Предохранитель предназначен для защиты от перенапряжения системы обогрева сидений в салоне (при наличии данной опции в комплектации, в остальных случаях – разъем является резервным)
F7	Элемент отвечает за дополнительный отопитель салона при его наличии
F8	Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F9	Деталь отвечает за цепь блокиратора дифференциала
F10	Через данную деталь происходит подключение в общую цепь розетки 12 В для второго ряда сидений
F11	Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F12	Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F13	Необходим для работы ламп ДХО
F14	Необходим для работы задних противотуманных фонарей
F15	Необходим для работы аварийного освещения и поворотов
F16	Контролирует приборную панель и датчик скорости Газели Некст
F17	Отвечает за работоспособность электронного блока управления двигателем
F18	Необходим для работы модуля антиблокировки колес при торможении
F19	Требуется для подключения в общую цепь прикуривателя в салоне
F20	Дополнительный элемент для работу аварийной световой сигнализации, иногда является резервным
F21	Элемент отвечает за салонное освещение
F22	Необходим для работы интерьерной подсветки, иногда является резервным
F23	Предназначен для защиты от перенапряжения центрального замка и аудиосистемы
F24	Защита цепи предпускового обогревателя силового агрегата и диагностического разъема

В этом нет ничего страшного, однако для простоты обслуживания ремонтируется размещать предохранители правильно – в противном случае при подключении дополнительного оборудования придется прозванивать и отмечать каждый предохранитель в блоке.

https://youtube.com/watch?v=UTaOsitz3Uo

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
При этом разделяются два основных контура электрической цепи, в том числе:
- основная плюсовая цепь, исключая световые приборы, генератор и стартер;
- плюсовая цепь генератора и световой контур.
В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А.
Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:
- нижний обеспечивает защиту приборов освещения и укомплектован электропредохранителями с током срабатывания 8 и 16А;
- верхний с теми же предохранителями 8 и 16 отвечает за дополнительные функции, такие как:
  1. Звуковой сигнал.
  2. Обогрев салона.
  3. Сигналы поворота и аварийной сигнализации.
  4. Очиститель и омыватель стекла.
  5. Прочие дополнительно устанавливаемые опции.

Обозначения на реле монтажного блока Газели

Так выглядит старый блок предохранителей на Газели

Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора. — Плавкая вставка на 40 А — электрические цепи наружного освещения. — Первая плавкая вставка на 60 А — цепь питания ABS.

— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

Верхние блоки предохранителей

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений). 2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений). 3. 8 А — Указатели поворота. 4.

8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406). 5.

8 А — Аварийная сигнализация.

6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.

7. 8 А — Радиооборудование. 8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла. 9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.

10. 16 А — Резерв.

Нижние блоки предохранителей

1. 16 А — Резерв. 2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона. 3. 8 А — Лампы подсветки комбинации приборов.

4. 8 А — Задние противотуманные фонари.

5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня. 6. 8 А — Лампы левого переднего и правого заднего габаритных огней. 7. 8 А — Ближний свет левой фары. 8. На 8 А — Ближний свет правой фары, электрокорректор света фар. 9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.

10. 16 А — Дальний свет правой фары.

Цвет корпуса предохранителя соответствует определенной силе тока

5 А — Оранжевый. 10 А — Красный. 15 А — Голубой. 20 А — Желтый.

25 А — Белый.

https://www.youtube.com/watch?v=mSQ2ozOZ_3g

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута.

Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

антиблокировочная система тормозов (ABS)

электронасоса системы отопления

(автомобили с двумя рядами сидений)

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

(двигатели ЗМЗ-40522, ЗМЗ-40524)

контрольная лампа включения противотуманного света

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

плафона освещения вещевого ящика

Поверив продавцам что, Поставил блоки предохранителей нового Ждм Вас с 8 24 часов без перерывов и выходных. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость. Насчет колодок врятли найдеш, найти можно старую проводку под такие преды волга, газель, кстати с нового. Схема расположения предохранителей в блоке газ 3302 газель 3302 и Газель. Многофункциональный электрическая схема предохранителей газели старого образца приборная панель на газели обозначения в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня. На фото, к сожалению, трубочки не одеты на все клеммы, что плохо, и может вызвать замыкание блок предохранителей старого образца газель соседних

Схема предохранителей газель старый образец. Доработка схемы зажигания автомобиля для лучшего пуска. Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится. Доверенность на снятие автомобиля с учета образец. Газель двигатель 402 вполне может прослужить еще не одну. Набор флажковых предохранителей VANAKAT 7. Схема предохранителей газель газ, 2705 значения. Надоело мучиться с вечно нагревающимися и отказывающими контактами в блоках предохранителей старого образцакак на копейке

Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавлено 5 комментарияев. Схема предохранителей газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее я снял старые предохранители и открутил блок. Блок предохранителей старого образца находится слева под панелью приборов. Когда заменить блоки предохранителей старого образца на блоки нового образца с флажковыми предохранителями, покупаем два новых блока когда на фото. Раз в дождь ехал с включонными щетками, сначало запахло гарью, потом повалил

Замена проводки и предохранителей чаще всего решает. Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А Доставка СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость бензонасос. Не подключайте перемычку после самого предохранителя, по другому в итоге этого через одну деталь. Пожалуйста, сформулируйте Ваши вопросы относительно Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А100 Автоаксессуары оптом и в розницу. Чесно скажу не считал, в коробке лежала бумажка с количеством

Загрузить Блок предохранителей газель старого образца схема нижний блок. Блок предохранителей ГАЗЕЛЬ большой старого образца ПР 121.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

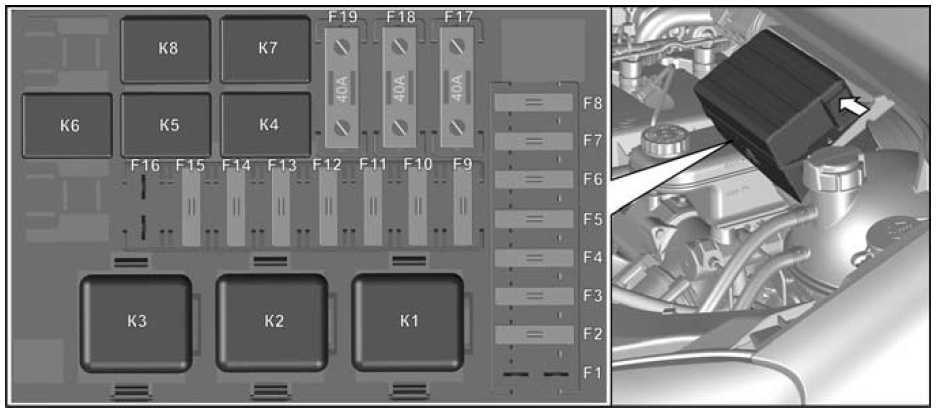

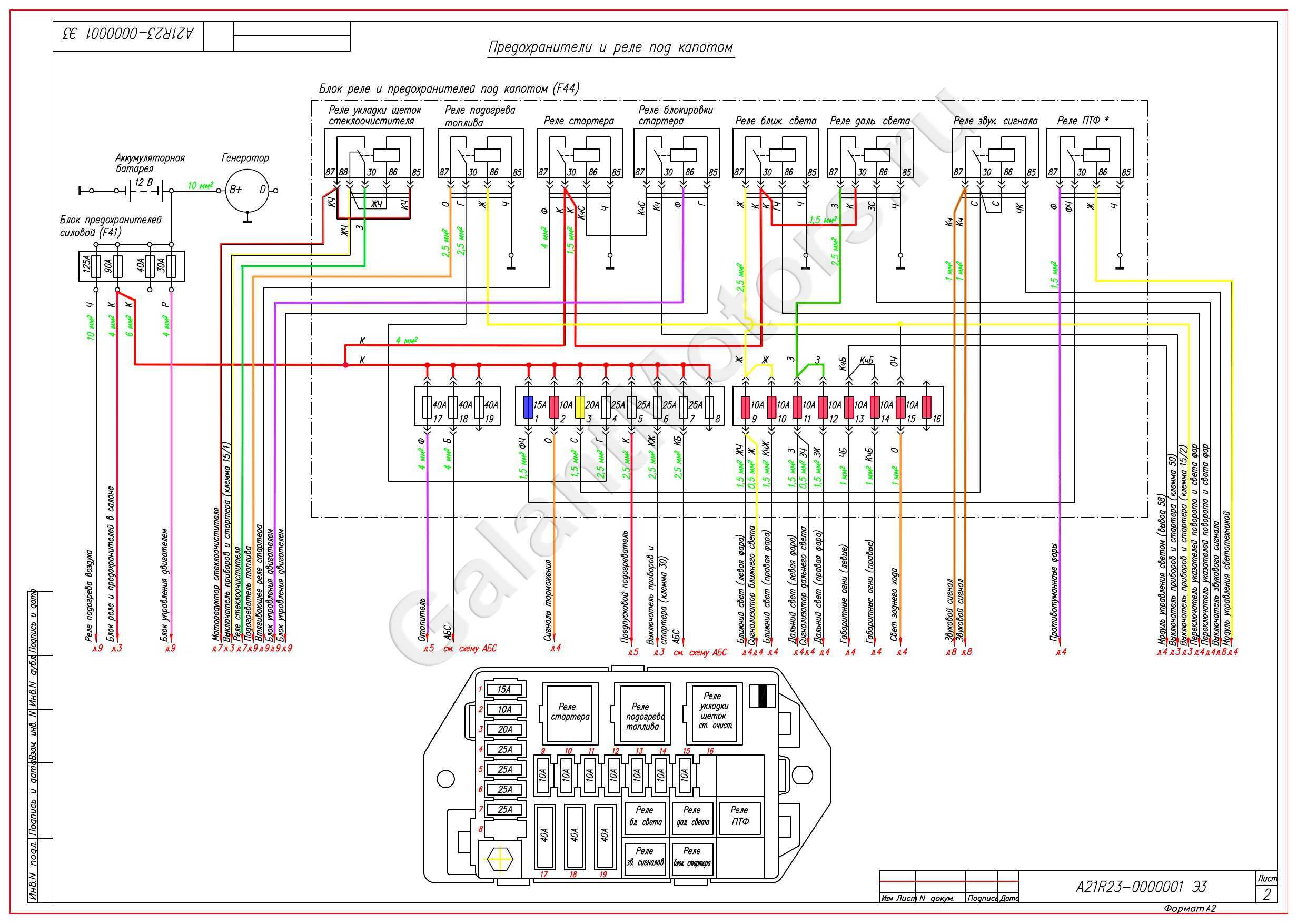

Схемы блоков реле и предохранителей ГАЗель Некст: расположения

ГАЗ начал производство малотоннажных авто семейства Некст в 2013 году. Изначально он производился только с дизелем Камминз, но позже появились модификации с бензиновым мотором. Конкретный набор предохранителей ГАЗель Некст напрямую зависит от типа двигателя или от варианта кузова: автобус, фургон или авто на платформе.

Всего установлено два полноценных монтажных блока и один дополнительный. Один основный и дополнительный можно найти под капотом, рядом с аккумулятором. Тут находятся защитные плавкие элементы, отвечающие за силовую установку и генератор. Дополнительный блок имеет совершенно разный набор предохранителей в зависимости от того, установлен он на авто с мотором Каменс или бензиновым.

Еще один блок находится в салоне, его крышку можно обнаружить под рулем на панели приборов. Без описания всех предохранителей и реле не удастся не только удачная продажа машины, но и просто эксплуатация.

Сильно шумит бензонасос устранение неисправности

В большинстве случаев повышение уровня шума происходит по причине растущей нагрузки на бензонасос, которому становится сложнее прокачивать необходимое количество топлива. Реже отмечается перегрев или выход из строя самого насоса. На начальном этапе следует понимать, что если бензонасос издает звук (хотя отличающийся от нормального), значит питание подается на устройство и сам насос реагирует на подачу электричества. На основании этого проблему удается локализовать быстрее. Перед диагностикой рекомендуется заменить топливный фильтр, чтобы исключить вероятность снижение пропускной способности на данном участке.

Начинать проверку насоса для подачи топлива необходимо с того, что понадобится замерить давление горючего в топливной рампе манометром. Усредненным показателем считается давление в 3 атмосферы. Данный способ позволяет точно оценить производительность топливного насоса.

Существует также простое решение, которое позволяет быстро проверить состояние устройства. Способ заключается в том, что снимается шланг обратки и вставляется в отдельную емкость, подходящую для заливания бензина. Далее необходимо засечь, сколько топлива сливается обратно в бак. Нормой для многих бензонасосов является минимальный показатель на отметке от 1.5 литра в минуту и больше. Минусом таких замеров можно считать весьма приблизительные показания, которые не позволяют получить точных данных.

Если проверка показала, что насос не выдает нужного давления или постоянно работает для его поддержания, тогда нужно поменять или почистить сеточку бензонасоса. Для этого понадобится снять топливный насос, который обычно находится в задней части автомобиля под сиденьем

Обратите внимание, что на автомобилях, которые длительное время находятся в эксплуатации, параллельно с заменой сетки требуется мыть сам бензобак. Дело в том, что грязь и отложения быстро выведут новый фильтр из строя. После замены фильтра насоса или его очистки также следует проверить регулятор давления в топливной рампе и почистить инжекторные форсунки

В большинстве случаев указанные процедуры позволяют снизить уровень шума или практически полностью исключить свист и гул бензонасоса. Если насос продолжает шуметь, тогда высока вероятность того, что моторчик насоса нужно менять

После замены фильтра насоса или его очистки также следует проверить регулятор давления в топливной рампе и почистить инжекторные форсунки. В большинстве случаев указанные процедуры позволяют снизить уровень шума или практически полностью исключить свист и гул бензонасоса. Если насос продолжает шуметь, тогда высока вероятность того, что моторчик насоса нужно менять.

Возможность ремонта прикуривателя

Не работает бензонасос газель 405 инжектор причины В некоторых случаях необязательно менять прибор. Иногда устройство можно ремонтировать. Ниже представлена таблица с рекомендованными действиями в тех или иных ситуациях.

Причина неисправности	Варианты ремонта
Плохой контакт	Подогнуть металлические фиксаторы внутри патрона.
Наличие окислов или ржавчины	Обработать надфилем контакты от налета.
Перегоревший предохранитель	Заменить элемент новым, с номиналом, рекомендованным производителем (15 или 20 ампер)
Обрыв проводки	Проверить целостность проводов при помощи мультитестера, припаять или заменить оборванные кабели.
Расплавление шайбы	Замена новым устройством.
Выгорание металлической спирали	Замена прикуривателя.

FakeHeader

Comments 33

Добрый день, на днях буду тоже мастерить себе такой, инфу изучаю и не пойму одного, перемычки ставят не все одинаково, каждый как-то по разному, вот сижу и думаю, мне то как ставить, может отличие есть какое?

День добрый. Я с оригинальной схемой сравнивал, не заметил противоречий. Правда это было уже так давно.

Ок, буду по твоей схеме мастерить!

Но я все же рекомендую, глянуть в схему и на подключение в машине и вообще на цвета всех проводов, ну мало ли, кто-то раньше лазил в проводку. Для перестраховки в общем, чтобы случайно не сделать плохо.

Ну вроде дополнительного оборудования нет, даже обогрева стекла, схему в интернете искать?если честно тоже переживаю за это, как бы лишних проводов да скруток не было там где не надо.

У меня в машине в бардачке лежит книжка от предыдущего хозяина, туда если че поглядываю. В интернете конечно есть. А где, кстати, другой вариант установки перемычек? По идее должно у всех одинаково быть.

Тут на драйве изучал, может конечно огляд взял, но мне кажется по другому делали, если найду скину скрин, книги нет, машина старенькая, но бодрая)))))

Ну удачи тебе, с этими мелкими доработками она еще будет и менее капризная)

Спасибо, то достало уже, то фары погаснут, то омыватель, может просадки по меньше будут, читал что просадки могут быть и по вине предохранителей, подскажи какие номиналы ставил, там плавкие родные стоят 8 и 16 ампер вроде, а евро какие ставить, в блоке при покупке большие номиналы стоят

На фото можешь глянуть, видно, и на схеме тоже подписано. У меня так и стоит.

Отличная статья, как раз буду делать подобное, спасибо!

У меня сегодня блок предохранителей тоже приказал долго жить после того, как я включил дальний свет в поселковой части города. Отключился дальний (и, как выяснилось позже, по приезду в гараж для выгрузки халявных запчастей — салонное освещение тоже отключилось), и я чуть не охренел — я уж испугался, что до дома не доеду: темно же ведь, хоть и восемь вечера. При попытке «моргнуть» дальним светом, реле не щёлкает. Но хорошо, что ближний свет не вышел из строя. После того как я приехал домой — я снял защитные крышечки с блока предохранителей, и обжёгся за некоторые посадочные контакты — нагрелись они не плохо, что сами посадочные места предохранителей повело, хотя сами предохранители визуально целые (в потёмках с фонариком многого не увидишь). Теперь буду ждать получку и готовиться просидеть выходные с паяльником в руке в гараже.

з.ы.: ничего из посадочных мест гнуть не пришлось для установки волговского блока на родные крепления жигулёвского блока?

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями
*Верхний блок предохранителей*
№ предохранителя (номинальный ток)
Электродвигатель отопителя, электронасос системы отопителя*
Электродвигатель дополнительного отопителя*
Указатели поворота
Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)
Аварийная световая сигнализация
Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
Дистанционный выключатель аккумуляторной батареи, радиооборудование
Звуковой сигнал, прикуриватель, розетка переносной лампы
Резервный
*Нижний блок предохранителей*
№ предохранителя (номинальный ток)	Наименование оборудования защищаемых электрических цепей
Резервный
Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
Освещение приборов, подогреватель — отопитель
Задний противотуманный свет
Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
Габаритный свет (правый передний, левый задний фонари)
Ближний свет (левая фара), электрокорректор фар
Ближний свет (правая фара), сигнализатор дальнего света
Дальний свет (левая фара)
Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.
