Предназначение предохранителей
От аварий в электросети авто предусмотрены два типа элементов со сходными функциями – реле и предохранители. Но между ними есть различие: когда в штатной проводке скачет напряжение, реле перераспределяет ток между потребителями, а предохранитель просто прерывает цепь. Оба элемента страхуют штатную проводку от перегрузок.
Внутри плавких вставок (предохранителей) проходят проводки из меди, цинка, других сплавов. Физические свойства металлических нитей таковы, что они расплавляются при повышении напряжения в сети, тем самым прерывая цепь. Потребители и сама проводка при этом остаются целыми.
Расположение блоков предохранителей в VW Polo 2020–2021 года
Автомобиль компакт-класса VW Polo Liftback выпускается с 2020 г. на той же платформе PQ25, что и остальные модификации – седан и хетчбэк. По сравнению с ними, у новинки больше объем багажника, колесная база и габариты.
Найти схему предохранителей на Поло лифтбек можно на крышках монтажных боксов. Они располагаются в разных частях кузова.
В салоне
Поиск блока с перемычками в пассажирском салоне состоит из нескольких действий:
- Открыть водительскую дверь.
- Осмотреть приборный щиток под рулевой колонкой.
- Поддеть верхнюю панель технического люка.
- Снять ее.

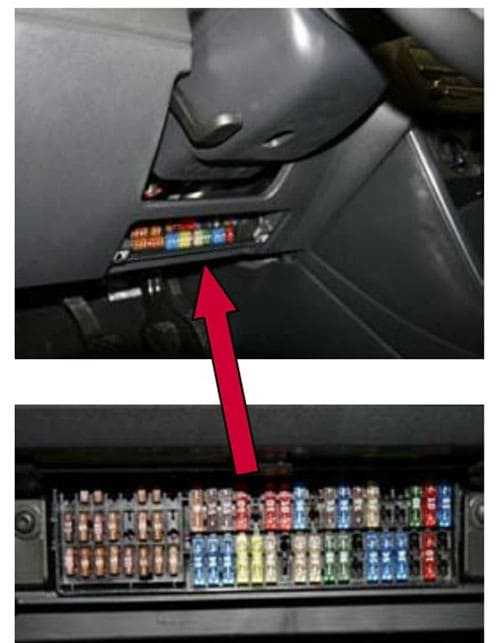

Блок в салоне под рулевой рейкой.
В моторном отделении
Добраться до вставок в моторном отсеке можно так:
- Открыть и закрепить передний капот.
- Найти пластмассовый ящик выше аккумуляторной батареи.
- Отщелкнуть замки.
- Убрать крышку модуля.
На клемме АКБ находятся еще 2 блока – A и D.
Расположение основного блока предохранителей
Он находится в салоне автомобиля с левой стороны сбоку панели. Внутри в облицовке (3) левой торцевой стороны приборной доски в зажиме находятся маленькие пластмассовые щипцы (2) для того, чтобы вынимать предохранители, и кривошип (4) для аварийного управления раздвижной крышей. На рисунке внизу показано размещение предохранителей в коробке (1).

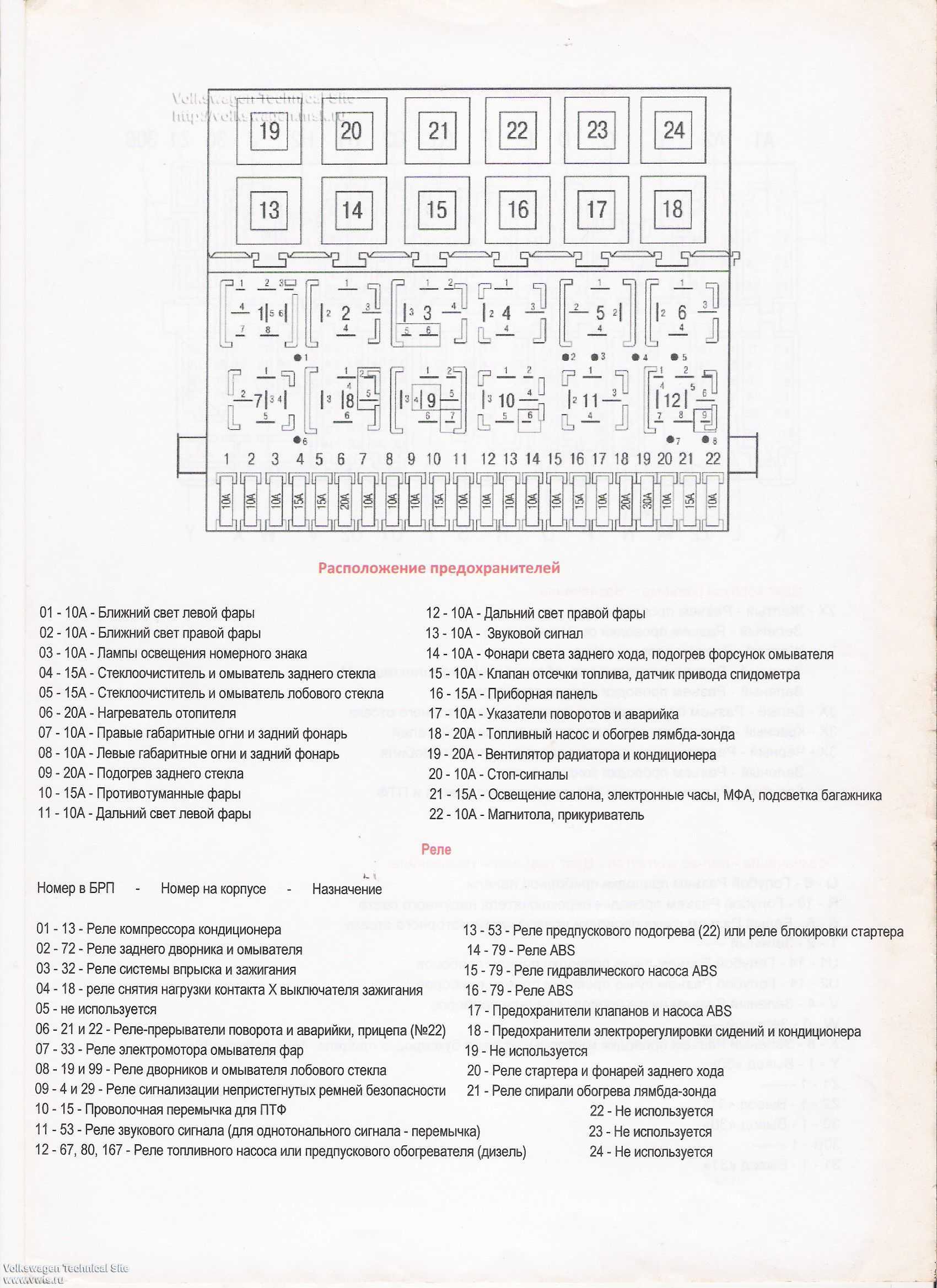

Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

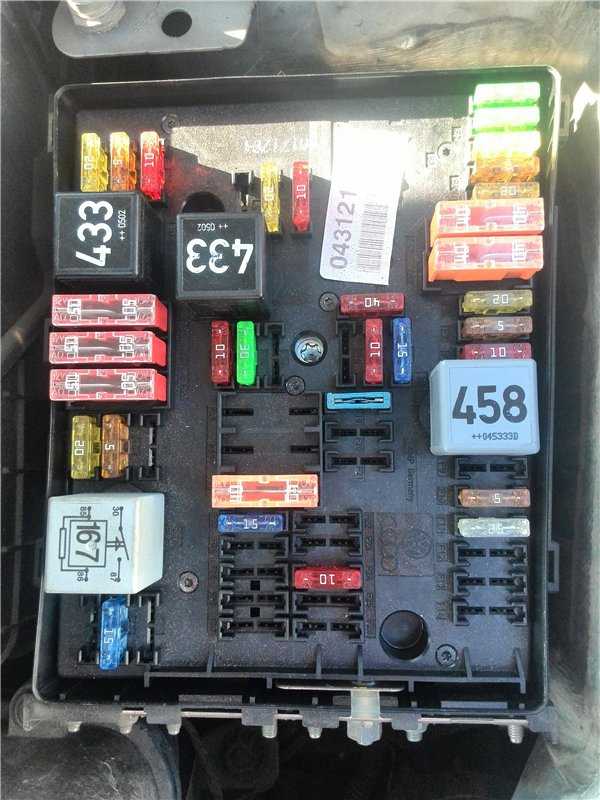

фото блока с предохранителями и блоком реле
Таблица с описанием предохранителей
| Назначение предохранителей Ауди а4 | |
| 1 | 5А Обогрев форсунок стеклоомывателя |
| 2 | 10А Указатели поворотов |
| 3 | 5А Реле омывателей фар, Освещение: перчаточного ящика(бардачка), моторного отделения, кондиционера, АКПП, панели приборов |
| 4 | 5А Освещение номерного знака |
| 5 | 10А Панель приборов, подогрев сидений дисплей АКПП. переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А Центральный замок, плафоны для чтения |
| 7 | 10А Системе ABS |
| 8 | 5А Телефон |
| 9 | 10А Обогрев зеркал и дверных замков |
| 10 | 5А Корректор фар, CD – чейнджер |
| 11 | 5А Круиз-контроль |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А Панель приборов, АКПП , кондиционер, навигационная система |
| 16 | 5А Система ABS |
| 17 | 10А Обогрев дверных замков |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, электрокорректор фар |
| 21 | 15А Левый ближний свет, электрокорректор фар |
| 22 | 5А Правые габаритные огни |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А Вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний стеклоочиститель |
| 28 | 15А Топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А Электропривод люка в крыше |
| 31 | 15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя audi a4 |
| 34 | 15А Управление двигателем (зажиганием/ впрыском) |
| 35 | 30А Электророзетка для прицепа |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Освещение багажника, центральный замок |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25А Система ABS (гидро модулятор/ насос) |
| 42 | 40А Вспомогательный воздушный вентилятор |
| 43 | 5А S-контакт (центральный замок, радио, навигационная система) |
| 44 | 30А Подогрев сидений |
Схема дополнительного блока с реле и предохранителями
На 8-местной дополнительной опоре
| 18 | Гидравлический насос ABS | 50 А |
| 19 | Электрический вентилятор радиатора | 40 А |
| 21 | Катушка реле вентилятора радиатора | 5 А |
| 22 | Стеклоподъемник сзади с электроприводом | 30 А |
| 23 | Стеклоподъемник впереди с электроприводом | 30 А |
| 24 | Центральный замок и сигнальная противоугонная система | 15 А |
Блок предохранителе и реле под капотом

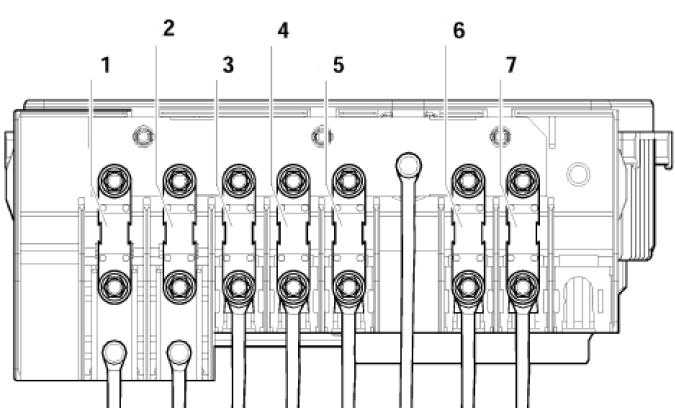

Он находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из двух блоков. 1 – Отдел предохранителей высокой мощности в виде плавких вставок. 2 – отдел предохранителей и реле.
Блок предохранителей и реле
Вариант 1
Фото – пример
Схема
Назначение
| 1 | Реле системы управления двигателем |
| 2 | Реле насоса системы подачи воздуха навыпуск |
| F1 | (30А) Стеклоочиститель |
| F2 | (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG |
| F3 | (5А) Блок управления бортовой сети |
| F4 | (30А) Электронный блок управления ABS |
| F5 | (15А) Электронный блок управления КП |
| F6 | (5А) Комбинация приборов |
| F7 | (40А) Реле питания |
| F8 | (15А) Аудиосистема / Головное устройство |
| F9 | (5А) Блок управления телефоном |
| F10 | (5А/10А) Электронный блок управления двигателем |
| F11 | (20А) Блок управления дополнительным отопителем |
| F12 | (5А) Шина данных CAN, блок управления шлюзом |
| F13 | (15А/30А) Электронный блок управления двигателем |
| F14 | (20А) Система управления двигателем, Катушка зажигания |
| F15 | (5А/10А) Система управления двигателем, Лямбда-зонд |
| F16 | (30А) Электронный блок управления ABS, Правая фара |
| F17 | (15А) Звуковой сигнал |
| F18 | (30А) Аудиосистема |
| F19 | (30А) Очиститель /омыватель лобового стекла |
| F20 | (10А) Насос ОЖ |
| F21 | (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя |
| F22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| F23 | (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха |
| F24 | (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан |
| F25 | (40А) Блок управления ABS |
| F26 | (30А) Левая фара |
| F27 | (50А) Блок управления свечами накаливания |
| F28 | (40А) Основные цепи зажигания |
| F29 | (50А) Термопредохранитель 1 регулировки положения сиденья |
| F30 | (40А) Система запуска (50А) Реле разгрузки контакта X |
Вариант 2
Фотография
Схема
Описание
| 1 | Реле 2 основных цепей зажигания |
| 2 | Реле стартера |
| 3 | Реле топливного насоса – 1,4 (ВСА) / 1,6 (BGU) |
| 4 | Реле 1 основных цепей зажигания |
| F1 | (30А) ABS |
| F2 | (30А) ABS |
| F3 | (20А) Многофункциональный блок управления 2 |
| F4 | (5А) Многофункциональный блок управления 1 |
| F5 | (20А) Звуковой сигнал |
| F6 | (5А/20А) Управление двигателем |
| F7 | (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| F8 | (10А) Блок управления электродвигателем вентилятора системы охлаждения, управление двигателем |
| F9 | (10А) Управление двигателем |
| F10 | (10А) Управление двигателем |
| F11 | (25А) Управление двигателем — бензин |
| F12 | (15А) Управление двигателем |
| F13 | (20А) Автоматическая коробка передач |
| F14 | — |
| F15 | (40А) Стартер |
| F16 | (15А) Блок управления электро оборудованием рулевой колонки |
| F17 | (10А) Комбинация приборов |
| F18 | — |
| F19 | (15А) Аудиосистема, навигационная система |
| F20 | (10А) Телефон |
| F21 | — |
| F22 | — |
| F23 | (10А) Система поддержания скорости |
| F24 | (10А) Разъем шины данных |
| F25 | — |
| F26 | (5А) Управление двигателем – Дизель |
| F27 | (10А) Обогреватель системы вентиляции картера |
| F28 | (20А) Автоматическая коробка передач |
| F29 | (20А) Управление двигателем |
| F30 | (20А) Отопитель/ кондиционер |
| F31 | (25А) Очиститель лобового стекла |
| F32 | (10А) Управление двигателем |
| F33 | (15А) Подкачивающий топливный насос |
| F34 | — |
| F35 | — |
| F36 | — |
| F37 | — |
| F38 | (10А) Корректор фар |
| F39 | (5А) Датчик температуры моторного масла, комбинация приборов |
| F40 | (20А) Блок предохранителей /реле 1 приборной панели (F1-F11/ F29-F31) |
| F41 | — |
| F42 | (5А) Управление двигателем — Бензин |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | (40А) Многофункциональный блок управления 1 |
| F48 | (40А) Многофункциональный блок управления 1 |
| F49 | (50А) Многофункциональный блок управления 1 |
| F50 | (40А) Аудиосистема |
| F51 | (50А) Блок управления свечами накаливания |
| F52 | (50А) Многофункциональный блок управления 1 |
| F53 | (50А) Блок предохранителей /реле приборной панели 1 (Р32-Б37), блок предохранителей /реле приборной панели 2(F4) |
| F54 | — |
Вариант 1
Расшифровка
- 150А/200А – Генератор
- 80А – Блок управления усилителя рулевого управления
- 50А – Вентилятор радиатора и его блок управления
- 40А – Реле малой мощности нагрева либо Дополнительное оборудование
- 100А – Предохранители в салоне
- 80А – Предохранители в салоне, 100А – дополнительная комплектация
- 30/40/50А – Подключение прицепа и дополнительное оборудование
Вариант 2
Обозначение
- 150А/200А – Генератор
- 80А – Блок рулевого усилителя
- 50А – Вентилятор радиатора и его блок управления
- 40А – Предохранители в салоне
- 100А – Предохранители в салоне, 80А – дополнительное оборудование
- 80А – Предохранители в салоне, 100А – дополнительная комплектация
- 50А – Резерв
Блок по капотом
Находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из 2 отделов — предохранителей и плавких вставки высокой мощности.
Схема отдела предохранителей и реле
p, blockquote 28,0,0,0,0 —>
| 1 | Реле системы управления двигателем |
| 2 | Реле насоса системы подачи воздуха на выпуск |
| F1 | (30А) Стеклоочиститель |
| F2 | (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG |
| F3 | (5А) Блок управления бортовой сети |
| F4 | (30А) Электронный блок управления ABS |
| F5 | (15А) Электронный блок управления КП |
| F6 | (5А) Комбинация приборов |
| F7 | (40А) Реле питания |
| F8 | (15А) Аудиосистема / Головное устройство |
| F9 | (5А) Блок управления телефоном |
| F10 | (5А/10А) Электронный блок управления двигателем |
| F11 | (20А) Блок управления дополнительным отопителем |
| F12 | (5А) Шина данных CAN, блок управления шлюзом |
| F13 | (15А/30А) Электронный блок управления двигателем |
| F14 | (20А) Система управления двигателем, Катушка зажигания |
| F15 | (5А/10А) Система управления двигателем, Лямбда-зонд |
| F16 | (30А) Электронный блок управления ABS, Правая фара |
| F17 | (15А) Звуковой сигнал |
| F18 | (30А) Аудиосистема |
| F19 | (30А) Очиститель /омыватель лобового стекла |
| F20 | (10А) Насос ОЖ |
| F21 | (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя |
| F22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| F23 | (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха |
| F24 | (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан |
| F25 | (40А) Блок управления ABS |
| F26 | (30А) Левая фара |
| F27 | (50А) Блок управления свечами накаливания |
| F28 | (40А) Основные цепи зажигания |
| F29 | (50А) Термопредохранитель 1 регулировки положения сиденья |
| F30 | (40А) Система запуска (50А) Реле разгрузки контакта X |
Схема плавких вставок
p, blockquote 30,0,0,0,0 —>
- 150/200А — Генератор
- 80А — Усилитель рулевого управления
- 50А — Вентилятора радиатора
- 80А — Реле большой мощности нагрева
- 80А — Разъём клеммы 30, блок предохранителей
- 40А — Реле малой мощности нагрева
- 50А — Разъём клеммы 30, блок предохранителей

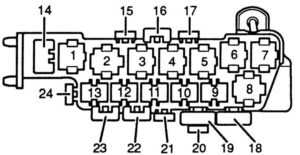

Расположение реле Ауди А4.
У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле. Центральное распределительное устройство — B. Реле обозначены черным цветом.
Расшифровка
| 1 | Разгрузочное реле для контакта X |
| 2 | Реле звукового сигнала |
| 3 | Реле системы очистки рассеивателей фар |
| 4 | Реле автоматической коробки передач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой коробки передач |
| 5 | Реле прерывистого режима работы системы очистки и смывания |
| 6 | Реле топливного насоса или соответственно свечей накаливания |
Основная плата реле – A
| 3 | Реле электромагнитной муфты (система кондиционирования) |
| 4 | Блок управления сигнализаторами |
| 5 | Блок управления сигнализаторами |
| 7 | — |
| 8 | Реле фар дневного света |
| 9 | Реле фар света |
| 10 | Реле противотуманных фар |
| 11 | Блок управления для зеркала с функцией откидывания |
| 12 | Блок управления для зеркала с функцией откидывания |
| 13 | — |
| 14 | Предохранитель для специальной сигнальной системы |
| 15 | — |
| 16 | Предохранитель для специальной сигнальной системы |
| 17 | Предохранитель для таксометра |
| 18 | Предохранитель гидравлического насоса системы
Предохранитель передатчика |
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Основной релейный блок
Этот пакет предохранителей разделен на 2 линейки:
- Z – с 12 заполненными и одной свободной ячейкой.
- R – 6 занятыми ячейками и двумя свободными.
Первая, Z-линия, отвечает:
- за радиаторный вентилятор;
- узел сцепления,
- кондиционер;
- свечи накаливания;
- оптические приборы;
- блокировку стартера.
Вторая, R-линия, предохраняет от скачков тока:
- клаксон;
- электростеклоочистители;
- топливную помпу;
- свечи.
Реле (6 шт.) и плавкие элементы (3 шт.) дополнительного блока держат на контроле:
- антиблокировку колес;
- блокировочную систему дифференциала;
- работу подвески;
- вентиляционную систему;
- гидронасос.
Электропредохранители оберегают также от высокого тока вентиляционную и гидравлическую системы.
Предохранители и реле в салоне
Блок предохранителей
Расположен в торце панели приборов со стороны водителя, за защитной крышкой.
Фото — схема
p, blockquote 19,0,0,0,0 —>
| F1 | (10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя, Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления адаптивного круиз-контроля, Выключатель стоп-сигналов |
| F2 | (5А) АВS, ESP, Блок управления комбинации приборов, Блок управления двигателя, Реле стартера, Блок управления усилителя рулевого управления, Блок управления распознавания прицепа |
| F3 | (5A) Блок управления подушек безопасности |
| F4 | (5А) Датчик уровня и температуры масла, Датчик высокого давления, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша указателя давления в шинах, Блок управления подушек безопасности |
| F5 | (10А) Блок управления левой фары |
| F6 | (10А) Блок управления правой фары |
| F7 | Резерв |
| F8 | Резерв |
| F9 | Резерв |
| F10 | Резерв |
| F11 | Резерв |
| F12 | (10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок |
| F13 | (10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности, Выключатель противотуманных фар |
| F14 | (10А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, Блок управления Climatronic |
| F15 | (20А) Клавиша отпирания в ручке двери/крышки багажного отсека, Блок управления бортовой сети, Центральны замок |
| F16 | (10А) Камера заднего вида |
| F17 | (5/10А) Аудиосистема, датчик наклона, сирена сигнализации, реле сигнала |
| F18 | Резерв |
| F19 | (5А) Аварийный регистратор данных, Блок управления системы ограничения оборотов двигателя |
| F20 | (20А) Блок управления системы санкционирования доступа и пуска двигателя, Стабилизатор напряжения |
| F21 | (10А) Блок управления электронной системы блокировки рулевой колонки |
| F22 | (40А) Приточный вентилятор |
| F23 | (30А) Электропривод стеклоподъемников, блок управления двери |
| F24 | (20А) Блок управления бортовой сети |
| F25 | (25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы) |
| F26 | (30А) Блок управления задними дверьми и стекло подъемниками |
| F27 | (15А) Управление двигателем (топливный насос) |
| F28 | (15А) Стабилизатор напряжения, Головное устройство |
| F29 | Резерв |
| F30 | (20А) Блок управления автоматической коробки передач |
| F31 | (20А) Вакуумный насос тормозной системы |
| F32 | (30А) Инвертор с розеткой, 12 В — 230 В |
| F33 | (25А) Люк |
| F34 | (15А) Электропривод сидений |
| F35 | (10А) Блок управления системы электронного регулирования демпфирования |
| F36 | (20А) Омыватели фар |
| F37 | (30А) Подогреватель сидений |
| F38 | (20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта |
| F39 | — |
| F40 | (40А) Отопитель /кондиционер |
| F41 | (15А) Электродвигатель очистителя стекла |
| F42 | (20А) Прикуриватель, Розетка 12 В |
| F43 | (15А) Блок управления электрооборудованием прицепа |
| F44 | (20А) Блок управления электрооборудованием прицепа |
| F45 | (15А) Блок управления электрооборудованием прицепа |
| F46 | Резерв |
| F47 | (5А) Блок управления комбинации приборов |
| F48 | (5А) Блок управления электроники управления мобильного телефона, Стабилизатор напряжения, Датчик магнитного поля для компаса |
| F49 | Резерв |
Блок реле
Он находится под самой панелью приборов, за обшивкой.
Общая схема
Схема верхнего блока реле
p, blockquote 26,0,0,0,0 —>
- Реле клеммы + замка зажигания
- Реле звукового сигнала
- Реле омывателя фар
- Реле разгрузки силовой цепи
- Реле электро обогрева окна
- либо А — 30А Термопредохранитель 1 регулировки положения сиденья водителя
Общее описание выполняемых функции блока управления бортовой сети: Управление релейными цепями, Управление световыми приборами, Распределение электроэнергии между потребителями, Управление стеклоочистителями (через LIN), Управление датчиками дождя и освещённости, Включение звукового сигнала, Управление обогревом стекол, ветрового и заднего, Сохранение персональных настроек , Управление системой охраны салона, датчиками наклона и охранной сигнализацией, Комфортное запирание/ отпирание, Дистанционное управление (встроенная антенна), Центральный замок (управление замками, дверями, лючками и крышками), Система контроля давления в шинах (отдельный логический модуль с диагностическим адресом), Управление блоками управления дверей, Освещение для движения в светлое время суток, Система статического адаптивного освещения.
Блок под капотом
Находится с левой стороны подноготного пространства и закрыт защитной крышкой. Состоит из двух частей: 1 – блок реле и предохранителей и 2 – блок плавких вставок высокой мощности.
Блок предохранителей и реле
Схема
Описание
| R1 | Реле системы ЭБУ / Реле вентилятора |
| R2 | Реле насоса системы подачи воздуха навыпуск / Реле управления АКП |
| 1 | (30А) Электродвигатель стеклоочистителя |
| 2 | (30А) Блок Mechatronik КП |
| 3 | (20А) Блок управления бортовой сети |
| 4 | (20А) Электронный блок управления ABS |
| 5 | (15А) Электронный блок управления КПП |
| 6 | (5А) Комбинация приборов, Блок управления рулевой колонки |
| 7 | (40A) Реле питания кл. 15 |
| 8 | (15А) Аудиосистема, Головное устройство (25A) Стабилизатор напряжения |
| 9 | (5А) Блок управления телефоном |
| 10 | (5А/10А) Электронный блок управления двигателем, Реле питания Motronic |
| 11 | (20А) Блок управления дополнительным отопителем, Реле автономного отопителя |
| 12 | (5А) Шина данных CAN, блок управления шлюзом |
| 13 | (15А/30А) Электронный блок управления двигателем |
| 14 | (20А) Подкачивающий топливный насос, Зажигание |
| 15 | (5А/10А) Реле свечей накаливания, Реле топливного насоса, Лямбда-зонд |
| 16 | (30А) Лампы и фары – правая сторона |
| 17 | (15А) Звуковой сигнал |
| 18 | (30А) Аудиосистема, Усилитель |
| 19 | (30А) Очиститель /омыватель лобового стекла |
| 20 | (10А) Циркуляционный насос ОЖ (20А) Регулирующий клапан давления топлива |
| 21 | (10A/15А) Нагревательный элемент лямбда-зонда, Электродвигатель центрального замка в двери переднего пассажира (20А) Вакуумный насос тормозной системы |
| 22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| 23 | (5А/10А/15А) Система управления двигателем |
| 24 | (10А) Система управления двигателем (Реле насоса, форсунки и т. д.) |
| 25 | (40А) Блок управления ABS |
| 26 | (30А) Лампы и фары – левая сторона, Блок управления бортовой сети |
| 27 | (40/50А) Блок управления свечами накаливания, Электродвигатель насоса вторичного воздуха |
| 28 | (30А) Реле 2 электропитания клеммы 15 |
| 29 | (50А) Термопредохранитель 1 регулировки положения сиденья водителя |
| 30 | (50А) Реле разгрузки контакта X |
Вариант 1
Схема
Обозначение
- 150А/200А – Генератор
- 80А – Блок управления усилителя рулевого управления
- 50А – Вентилятор радиатора и его блок управления
- 80А – Реле нагрева либо Дополнительное оборудование
- 80А – Клемма 30, блок предохранителей в салоне
- 40А – Реле малой мощности нагрева
- 30/40/50А – Резерв
Вариант 2
Схема
Расшифровка
- 150А/200А – Генератор
- 80А – Блок рулевого усилителя
- 50А – Вентилятор радиатора и его блок управления
- 80А – Резерв
- 80А – Клемма 30, блок предохранителей в салоне
- Резерв
- Резерв
Предохранители и реле Рено Логан 2 (с 2014 года)
ПодробностиРодительская категория: Устройство и ремонт Рено Логан
Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.
Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.
Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.
Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке
Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.
Перед вами предстанет примерно следующая картина.
Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.
| Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице |
| Таблица: Цепи, защищаемые плавкими предохранителями |
| Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков. |
1-й вариант расположения предохранителей в моторном отсеке
| 10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть) |
| 10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть) |
таблица 10.2
2-й вариант расположения
Реле:
Замена предохранителей
№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем
Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)
Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…
Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.
| F1 | 30 | электростеклоподъемники передние |
| F2 | 10 | дальний свет левая фара |
| F3 | 10 | дальний свет правая фара |
| F4 | 10 | ближний свет левая фара |
| F5 | 10 | дальний свет правая фара |
| F6 | 5 | задние габариты, подсветка номера, подсветка |
| F7 | 5 | передние габариты |
| F8 | 30 | электростеклоподъемники задние |
| F9 | 7.5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | 20 | центральный замок |
| F12 | 3 | ABS/ESP |
| F13 | 10 | освещение салона, климатическая установка |
| F14 | 5 | датчик угла поворота руля |
| F15 | 15 | стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5 | аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7.5 | ДХО |
| F18 | 7.5 | стоп сигнал |
| F19 | 5 | система управления |
| F20 | 5 | подушки безопасности |
| F21 | — | резерв |
| F22 | 5 | резерв |
| F23 | — | резерв |
| F24 | 15 | указатель поворота |
| F25 | 10 | противоугонная система |
| F26 | 15 | блок управления электрооборудованием |
| F27 | 20 | подрулевые выключатели (вход на ближний свет) |
| F28 | — | резерв |
| F29 | 25 | подрулевые выключатели (вход на дальний свет) |
| F30 | — | резерв |
| F31 | 10 | щиток приборов |
| F32 | 7,5 | аудиосистема |
| F33 | 15 | прикуриватель |
| F34 | 15 | диагностический разъем |
| F35 | 5 | обогрев наружных зеркал |
| F36 | 5 | привод зеркал |
| F37 | 30 | стартер |
| F38 | 30 | стеклоочиститель |
| F39 | 40 | кондиционер |
| R1 | 35 | реле кондиционера |
| R2 | 35 | реле заднего обогрева стекла |
Предохранители и реле в салоне Фольксваген Поло седан
Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.
Обозначение предохранителей с крышки блока
Описание
| 1 | Бронировать |
| 2 | 10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан |
| 3 | 5 / 7.5A Реле топливного насоса, блок управления двигателем |
| 4 | 7.5A Переключатели на рулевом колесе |
| 5 | Бронировать |
| 6 | 5А Блок управления приборной панелью |
| 7 | 5 / 15A Регулятор направления светового луча, освещение номерного знака |
| восемь | Форсунки 10А или резерв |
| девять | Блок управления ABS 5 / 7.5A, переключатель ASR / ESP |
| 10 | 5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания |
| одиннадцать | 5A Регулятор направления светового пучка, мотор-редукторы в блоках фар |
| 12 | 5A Джойстик регулировки зеркал заднего вида |
| 13 | 15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП |
| 14 | Блок управления подушками безопасности 5 / 10A |
| 15 | 5A Нагревательные элементы форсунки омывателя ветрового стекла |
| 16 | Блок управления парктроником 5 / 10А |
| 17 | 10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива |
| 18 | 5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре |
| 19 | 5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера |
| ветры | 5 / 10A Блок управления в комбинации приборов, подрулевые переключатели |
| 21 год | 10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения |
| 22 | Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания |
| 23 | 7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим) |
| 24 | 5А Блок управления силовым агрегатом, резисторы для наружных зеркал |
| 25 | 5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем |
| 26 год | 7.5 / 10A Блок управления гидроусилителем руля |
| 27 | 5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре |
| 28 год | Лямбда-зонд 10А |
| 29 | Катушки зажигания 20А |
| тридцать | Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов |
| 31 год | Форсунка цилиндра 10А |
| 32 | 10А Топливный насос, 30А Блок управления двигателем |
| 33 | 5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора |
| 34 | 7.5A Правый блок — фара (дальний свет) 20A Дальний свет |
| 35 год | 10А Блок управления двигателем |
| 36 | 10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе |
| 37 | 25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья |
| 38 | 7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП |
| 39 | 10 / 15A Правая фара (ближний свет) |
| 40 | 30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя |
| 41 год | Электродвигатель заднего стеклоочистителя 15А стакан |
| 42 | Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan |
| 43 год | 15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы |
| 44 год | Ультразвуковой датчик кражи 15А, противоугонная сирена |
| 45 | 15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы |
| 46 | 20 / 30A Блок управления блоком питания (звуковой сигнал) |
| 47 | 20 / 30A Электроагрегат (электродвигатель стеклоочистителя) |
| 48 | 25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака |
| 49 | 5 / 15A Фонарь заднего хода |
| 50 | 25 / 30A Блок управления двери водителя |
| 51 | 25 / 30A Блок управления дверью переднего пассажира |
| 52 | 30A Блок управления задней левой дверью, Блок управления задней правой дверью |
| 53 | 30А Обогрев заднего стекла |
| 54 | 15A Противотуманная фара |
| 55 | Катушки зажигания 15А |
| 56 | Реле обогрева лобового стекла 40А |
| 57 год | 5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре |
| 58 | 5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре |
| 59 | 10 / 15А Левый замок — фара (ближний свет) |
| 60 | Дневные ходовые огни 15А |
Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.
