Производитель прекрасно понимает, что любой автомобиль, в первую очередь, должен дарить удовольствие от управления. Именно поэтому, седан оснащается отличной линейкой агрегатов, являющихся сплавом инновационных технологий и легендарного немецкого качества.
Спереди Volkswagen Jetta шестого поколения обладает удобными схема предохранителей фольксваген джетта 2012 с неплохой боковой поддержкой, оптимальной по жесткости набивкой, подогревом и большим набором регулировок опционально — с электроприводом.
На втором ряду — грамотно спрофилированный диван и достаточный запас свободного пространства правда, у седана высокий схема предохранителей фольксваген джетта 2012 тоннель и выступающий торец переднего бокса, которые доставляют дискомфорт среднему пассажиру.
Грузовой отсек трехобъемника в стандартном виде вмещает литров поклажи и демонстрирует практически правильную форму. Спинка заднего дивана складывается двумя неравными секциями но ровной площадки не образуетвысвобождая место для перевозки длинномеров.
В нише под полом у автомобиля лежит полноразмерная запаска. Второй — 1. И спереди, и сзади автомобиль оборудован независимыми подвесками с гидравлическими амортизаторами и стабилизаторами — архитектура типа МакФерсон и многорычажная система соответственно.
Немецкий седан укомплектован реечным рулевым центром с электромеханическим усилителем управления.
Новый Фольксваген Джеттаэто полноценный автомобиль C класса, довольно просторный внутри и с объемным багажным отсеком. Внешности добавили несколько ярких штрихов, появилась возможность установки задних светодиодных фонарей.
Кстати, головной свет может иметь галогенные, биксеноновые или светодиодные фары. Классический экстерьер с плавными линиями, разбавлен агрессивными воздухозаборниками в нижней части переднего бампера и интегрированными противотуманками. На Jetta 6 установлены плавкие предохранители различных номиналов: Где находятся предохранители Джетта Предохранители на Джетта 6 базируются в двух местах.

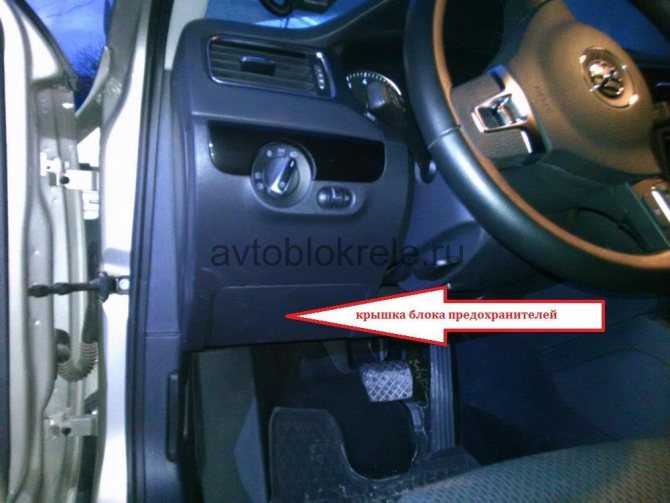

Второе — в салоне, под панелью, в районе расположения левого колена водителя. Для замены понадобятся только щипцы, которые часто можно обнаружить в одном из блоков.
Процесс демонтажа
Для начала стоит понимать, что снять бампер можно достаточно легко и просто, и не требует особых усилий. Также не нужно искать оборудование специального назначения, как, например, в операциях связанных с двигателем. Также, чтобы демонтировать бампер — не потребуется яма или подъёмник, требуется только ровная поверхность.
Стоит понимать, что для того, чтобы снять передний бампер потребуется снять сопутствующие детали, поэтому пригодится домкрат, набор инструментов, в котором обязательно должны быть звёздочки Torx и другие насадки.
Приступаем к выполнению работ:
- Снимаем клемму с аккумулятора, чтобы случайно ничего не закоротить, и не создать ещё больше проблем.
- Снимаем передние колеса.
- Для удобства процесса необходимо демонтировать подкрылки и грязеотображающие щитки.
Блоки под капотом

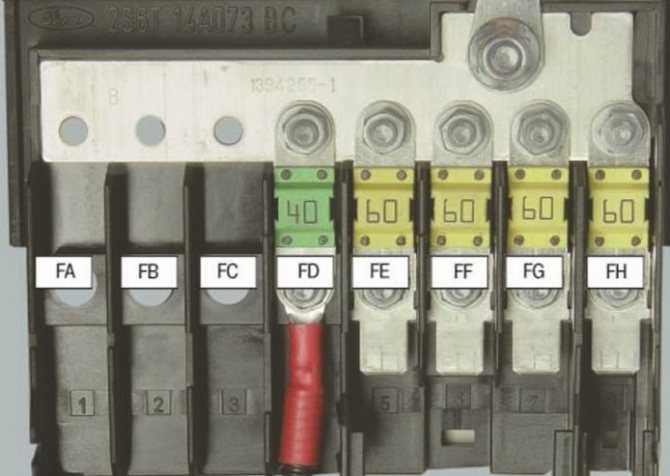

Монтажный блок предохранителей
Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо снять саму аккумуляторную батарею.
Схема
Обозначение
| FА | 80А Вспомогательный отопитель (отопитель РТС) |
| FB | 60А Коробка передач |
| FC | 60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель) |
| FD | 40А Вентилятор охлаждения и кондиционирование воздуха |
| FE | 60А Осветительное оборудование и общий электронный модуль (GEM) |
| FF | 60А Зажигание |
| FG | 60А Двигатель и осветительное оборудование |
| FH | 60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники |
Блок реле
Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.
Схема
Расшифровка
- R1 — Выключение А/С при широко открытой дроссельной заслонке
- R2 — Высокоскоростной режим вентилятора охлаждения двигателя
- R3 — Вспомогательный отопитель (отопитель РТС)
- R4 — Вспомогательный отопитель (отопитель РТС)
Выбирать предохранитель следует правильно
Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно
Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества
Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.
К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Расположение и схема
Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

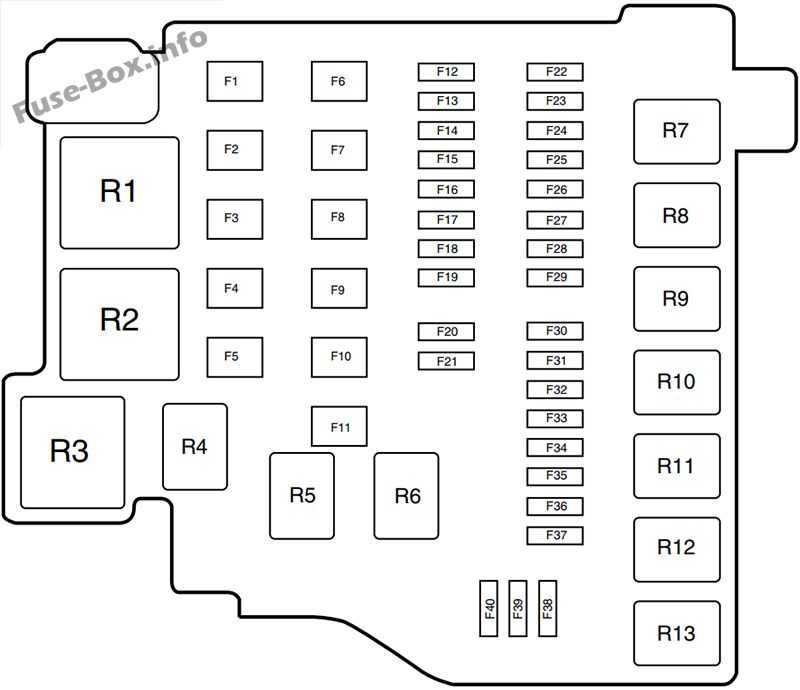

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.
Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.
Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.
Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.
Схемы и места для установок блоков предохранителей и реле
Блок предохранителей Фольксваген Пассат (b3, b4) установлен внутри салона. Автолюбитель, чтобы получить к нему доступ, должен снять полку на лицевой панели снизу со стороны водителя. На автомобилях, которые выпускались ближе к 2000 году, дополнительно установлена крышка.
В верхней части блока находятся реле, ниже – предохранители. Чтобы снять блок, нужно удалить фиксаторы и снять лоток, на котором находится расшифровка установленных элементов.
Как установлены реле и предохранители на Passat B3 и B4:
Реле и предохранители на Passat B3 и B4. Источник фото: https://nissan-modus.ru/prochee/predohraniteli-folksvagen-passat-b3-gde-nahodyatsya-zamena.html
В поколении B5 блок расположен слева на центральной панели.

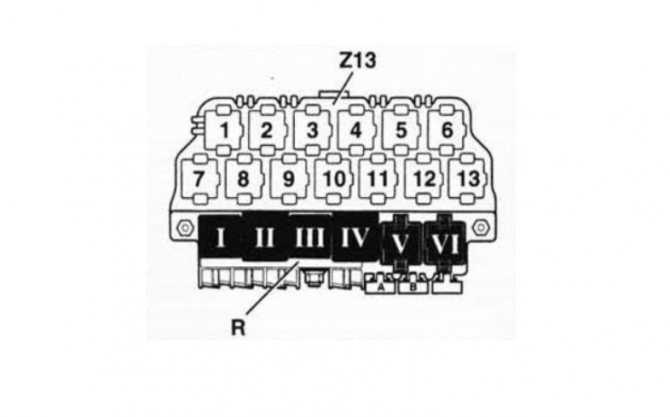

Реле на этой версии авто находится в салоне с правой стороны (в ногах). Схема для Z13 и R:
Схема расположения реле. Источник фото: https://nissan-modus.ru/starter/datchik-temperatury-folksvagen-passat-v5-gde-nahoditsya-i-kak-zamenit.html
В том же месте устанавливается еще один блок, если речь идет о максимальных версиях автомобиля.
Схема Z8:
Схема Z8. Источник фото: https://passatworld.ru/showthread.php/161896-Nomera-rele
Схема предохранителей блока А на Фольксваген Пассат B6:
Схема предохранителей блока А. Источник фото: https://nissan-modus.ru/diski/predohraniteli-folksvagen-golf-2-gde-nahodyatsya.html
Находится этот блок под капотом со стороны водителя, рядом с аккумулятором, там же установлен и блок B.
Схема блока B:
Схема блока B. Источник фото: https://nissan-modus.ru/komplektatsii/predohraniteli-folksvagen-passat-b6-gde-nahodyatsya-zamena.html
Блок C в поколении B6 устанавливается в салоне автомобиля на центральной панели слева (со стороны водителя).
Блок D устанавливается в салоне авто на центральной панели, только со стороны пассажира. Схема:
Блок D устанавливается в салоне авто
- Реле в той же версии устанавливаются и в салоне.
- Основной блок на Passat B7 устанавливается под капотом.
- Второй блок, также установлен под капотом.
- Предохранители на этой версии авто устанавливаются и в салоне. Первый блок находится на центральной панели с левой стороны.
- С пассажирской стороны устанавливается второй блок.
- Все последующие блоки устанавливаются с водительской стороны.
Предохранители Фольксваген Гольф 6, 2008 — 2013
Основные цепи питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, двигатели вентиляторов, бензонасос и другие мощные потребители подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля. Информация актуальна для моделей Фольксваген Гольф 6 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
В салоне
1) Для доступа к монтажному блоку предохранителей, расположенному в салоне… 2) Подденьте край крышки монтажного блока. 3) преодолевая сопротивление фиксаторов, снимите крышку.
Предохранители в монтажном блоке, расположенном в салоне автомобиля.
| Номер | Ток, А | Защищаемая цепь |
| 1 | 10 | Блок регуляторов элекгрокорректора света фар и яркости подсветки комбинации приборов, система помощи при парковке |
| 2 | 10 | Выключатель стоп-сигнала, переключатель наружного освещения, система ABS, комбинация приборов, электроусилитель руля, топливный модуль |
| 3 | 5 | Блок управления системой пассивной безопасности |
| 4 | 5 | Датчик аварийного падения уровня масла, блок управления системой отопления, кондиционирования вентиляции, выключатель ASR, выключатель света заднего хода, внутреннее зеркало заднего вида с автоматическим затемнением, система автоматической парковки |
| 5 | Резерв | |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | ||
| 12 | 10 | Блок управления стеклоподъемниками |
| 13 | 10 | Переключатель наружного освещения, диагностический разъем, камера заднего вида, датчики дождя и освещенности |
| 14 | 10 | Блок управления системой отопления, кондиционирования и вентиляции |
| 15 | 20 | Блок управления оборудованием кузова |
| 16 | Резерв | |
| 17 | 5 | Зуммер аварийной сигнализации |
| 18 | Резерв | |
| 19 | ||
| 20 | ||
| 21 | ||
| 22 | 20 | Воздухонагнетатель |
| 23 | 30 | Клавиши управления стеклоподъемниками передних дверей |
| 24 | 20 | Клавиши управления стеклоподъемниками задних дверей |
| 25 | 25 | Электрообогрев окна двери задка |
| 26 | 30 | Клавиши управления стеклоподъемниками задних дверей |
| 27 | 15 | Бензонасос |
| 28 | Резерв | |
| 29 | ||
| 30 | 20 | Блок Mechatronik роботизированной коробки передач |
| 31 | 20 | Вакуумный насос тормозной системы |
| 32 | 30 | Розетка для подключения дополнительного оборудования |
| 33 | 25 | Электролюк |
| 34 | 15 | Переключатель регулировки положений поясничного подпора передних сидений |
| 35 | 10 | Блок управления системой электронного регулирования демпфирования |
| 36 | 20 | Насос омывателя фар |
| 37 | 30 | Блок управления обогревом передних сидений |
| 38 | Резерв | |
| 39 | ||
| 40 | ||
| 41 | 15 | Моторчик стеклоочистителя окна двери задка |
| 42 | 20 | Прикуриватель |
| 43 | 15 | Блок управления системой стабилизации прицепа |
| 44 | 20 | |
| 45 | 15 | |
| 46 | Резерв | |
| 47 | ||
| 48 | ||
| 49 |
Реле в монтажном блоке, расположенном в салоне.
| Номер | Коммутируемая цепь |
| R1 | Реле клеммы «плюс» замка зажигания |
| R2 | Реле звукового сигнала |
| R3 | Реле омывателя блок-фар |
| R4 | Реле разгрузки силовой цепи замка зажигания |
| R5 | Реле электрообогрева окна двери задка |
| R6 | Реле топливного модуля |
В моторном отсеке
1) Для доступа к предохранителям и реле-монтажного блока, расположенного в моторном отсеке, откройте капот. 2) Сдвиньте вперед фиксаторы крепления крышки…3) .и снимите крышку.
Предохранители и реле в монтажном блоке, расположенном в моторном отсеке.
| Номер | Ток, А | Защищаемая цепь |
| 1 | 30 | Лампы переднего и правого заднего указателей поворота, лампа правого стоп-сигнала, лампы переднего и правого заднего габаритных огней, лампа правого фонаря света заднего хода, ламы правого ближнего и дальнего света, лампа правой противотуманной фары |
| 2 | 15 | Звуковой сигнал |
| 3 | 40 | Насос подачи воздуха |
| 4 | Резерв | |
| 5 | 50 | Главный предохранитель |
| 6 | 50 | Реле разгрузки силовой цепи замка зажигания |
| 7 | Резерв | |
| 8 | 30 | Моторчик стеклоочистителя ветрового окна |
| 9 | Лама правого заднего габаритного огня | |
| 10 | 15 | Датчик концентрации кислорода |
| 11 | 5 | Выключатель стоп сигнала |
| 12 | 5 | Клапан системы изменения геометрии впуска |
| 13 | 10 | Реле насоса подачи воздуха, форсунки системы питания |
| 14 | 30 | Моторчик стеклоочистителя ветрового окна |
| 15 | 30 | Блок Mechatronik роботизированной коробки передач |
| 16 | 5 | Блок управлением оборудования салона |
| 17 | 20 | Блок управлением ABS |
| 18 | 15 | Блок Mechatronik роботизированной коробки передач |
| 19 | 5 | Комбинация приборов |
| 20 | 40 | Реле клеммы «плюс» замка зажигания |
| 21 | 15 | Головное устройство аудиосистемы |
| 22 | 40 | Блок управления ABS, насос электромодуля |
| 23 | 30 | Лампы переднего и левого заднего указателей поворота, лампа левого стоп-сигнала, лампы переднего и левого заднего габаритных огней, лампа левого фонаря света заднего хода, ламы левого ближнего и дальнего света, лампа левой противотуманной фары |
| 24 | Резерв | |
| 25 | 5 | Диагностический разъем |
| 26 | 15 | ЭБУ |
| 27 | 20 | Бензонасос, катушка зажигания |
| 28 | 10 | Управляющий датчик концентрации кислорода |
| 29 | 5 | Устройство телефонной связи (в вариантном исполнении) |
| 30 | 10 | ЭБУ |
| R1 | Реле насоса подачи воздуха | |
| R2 | Реле питания ЭБУ |
Описание блока предохранителей Фольксваген Джетта 6
Предохранители существуют даже в самых простых транспортных средствах. Они стали необходимы тогда, когда появились электроприборы и электропроводка. Этот элемент выходит первым из строя в случае, когда повышается уровень тока, тем самым он защищает дорогостоящие приборы.
В автомобилях применяются одноразовые предохранители из легкоплавкого элемента и механизма крепления к контактам. Данные запчасти располагаются в автомобиле как в салоне, так и под капотом. Существует схема защищающих деталей Фольксваген Джетта 2013.
Расположение и схема (для поколения 2012 и 2013 года)
Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.
Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.
Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.
Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.
Расположение и схема
Процесс снятия и замены
Как обнаружить сгоревший предохранитель и его заменить
Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.
Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.
Снятие и замена защищающих запчастей
Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.
Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.
Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.
Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.
Снятие и замена компонентов защиты
Предохранитель омывателя фар
Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.
Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.
Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.
Предохранитель омывателя оптики
avtozam.com
Руководство — Ford Fiesta (2003)
Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.
Часто задаваемые вопросы
Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.
В моей машине есть цепь ГРМ. С каким интервалом ее нужно менять? Проверенный При нормальной эксплуатации цепь ГРМ должна прослужить весь срок службы автомобиля и не нуждается в замене.
Это было полезно ( 1474 ) поделиться
Когда следует отключать подушку безопасности сбоку от пассажирского сиденья? Проверенный При движении с ребенком в автокресле на пассажирском сиденье необходимо выключить подушку безопасности с этой стороны. Это также рекомендуется для детей до 12 лет, которые размещаются на пассажирском сиденье. Это необходимо для предотвращения травм в случае аварии.
Это было полезно ( 338 ) поделиться
Почему я не могу открыть одну или несколько дверей изнутри? Проверенный Вероятно, в машине активирован детский замок. Обычно его можно разблокировать с помощью механизма в двери.
Это было полезно ( 311 ) поделиться
Как часто следует менять масло? Проверенный Практически для каждого автомобиля есть свои точные рекомендации, однако в целом масло разумно менять каждые 10 000–15 000 км пробега или один раз в год. Загрязненное масло может со временем серьезно повредить двигатель.
Это было полезно ( 236 ) поделиться
Приведет ли более низкое давление в шинах к большему сцеплению с дорожным покрытием при езде по снегу? Проверенный Нет, несмотря на то что при снижении давления пятно контакта шин с дорогой увеличивается, автомобиль становится менее устойчивым. Садитесь за руль, только если в шинах правильное давление!
Это было полезно ( 141 ) поделиться
Ключи от машины больше не будут открывать машину на расстоянии, почему? Проверенный Автомобильные ключи, которые можно разблокировать на расстоянии, обычно работают от аккумулятора. Когда он закончится, ключ перестанет работать. Замените аккумулятор и попробуйте еще раз.
Это было полезно ( 125 ) поделиться
Я залил в машину не то топливо, что мне делать? Проверенный Не садитесь за руль! Неважно, заливаете ли вы дизельное топливо в автомобиль с бензиновым двигателем или бензин в автомобиль с дизельным двигателем. В обоих случаях это может привести к повреждению машины и / или других частей автомобиля
Обратитесь в службу технической поддержки на дорогах.
Это было полезно ( 103 ) поделиться
Как часто нужно менять щетки дворников? Проверенный Желательно заменять щетки стеклоочистителя не реже одного раза в год. Признаками необходимости замены лезвий являются полосы, дымка, шум или отслоение резины.
Это было полезно ( 55 ) поделиться
Где я могу найти VIN-номер моей машины? Проверенный Это может варьироваться в зависимости от марки и модели, но на многих автомобилях номер VIN можно найти на дверном косяке, под капотом или на металлическом полу переднего сиденья.
Это было полезно ( 45 ) поделиться
Сколько миль в одном километре? Проверенный 1 километр равен 0,621 мили. 10 километров равны 6,21 мили. 1 миля равна 1,609 километра. 10 миль равны 16,09 километра.
Это было полезно ( 38 ) поделиться
Какой номер VIN? Проверенный VIN означает идентификационный номер автомобиля и является уникальным номером, который есть у каждого автомобиля. Это делает автомобиль не идентифицируемым, например, после аварии или в случае отзыва. Это также позволяет идентифицировать автомобиль в случае отсутствия номерных знаков.
Это было полезно ( 38 ) поделиться
Могу ли я использовать дворники, когда на лобовом стекле обледенел? Проверенный Нет, это не рекомендуется. Лед острый и может повредить резину на щетках стеклоочистителя.
-
Задымилось под капотом и течет что то лексус рх 350 2010 года
-
Как снять передний бампер на лифан х60
-
Регулировка замка капота ваз 2109
-
Снять задний бампер ауди а4 б7
- Замена капота киа сид
Двойное запирание замков
Суть опции в том, что при ее активации открыть двери не получится даже из салона. Единственным выходом будет разбитие стекол или деактивация функции.
В инструкции написано следующее:
- При 2-кратном нажатии на кнопку с двойным замком включается система центрального закрытия машины и охранная сигнализация.
- На авто без двойной блокировки поворотники дважды мигают, что свидетельствует о включении системы. На машинах с такой опцией поворотники никак не реагируют.
- При наличии на машине функции двойной блокировки жмите на кнопку с двойным замком два раза в течение 3-х секунд для двойного блокирования дверных замков и сканирующих датчиков салона. Двойное срабатывание поворотников свидетельствует о том, что опция активирована.
Расположение блоков предохранителей на Джетте 6
С 2010 г. Volkswagen Jetta A6 выпускали в Мексике, Индонезии, Китае. В 2013 г. сборку из мексиканских машинокомплектов начали в Нижнем Новгороде на заводе ГАЗ, а с 2014 г. перешли на полный производственный цикл.
В продаже были автомобили 3 комплектаций:
- Conceptline;
- Trendline;
- Highline.
В 2013 г. появилась специальная версия Sochi Edition. Ее приурочили к Олимпийским играм в Сочи.
В 2015 г. состоялся рестайлинг модели. Обновление коснулось внешнего вида, интерьера салона и некоторых дополнительных опций.
На Джетте 6 предохранители и релейные переключатели установлены на печатных платах в монтажных боксах. Они находятся в нескольких точках кузова.
В подкапотном пространстве
Найти перемычки под капотом можно так:
- Поднять и закрепить передний багажник.
- Осмотреть пространство между аккумуляторной батареей и левым бортом.
- Отжать замки на крышке пластикового короба.
- Снять защиту.
Расположение блока предохранителей под капотом.
В салоне
Поиск печатной платы в пассажирском салоне состоит из нескольких шагов:
- Открыть дверь со стороны водительского кресла.
- Осмотреть приборный щиток перед рулевым колесом.
- Найти технический люк под переключателями дальнего и ближнего света.
- Вытащить крышку, преодолевая сопротивление защелок.
Расположение блока в салоне.
Конференция и База знаний автовладельцев
Часовой пояс: UTC + 3 часа
Снятие стартера и чистка бендикса
При пробеге 50т тоже с утра стал трещать, в самое прохладное утро то-есть вчера схватился только с пятнадцатой попытке. Ямы у меня нет, поэтому я положил кирпичи на кирпичи доски, и заехал передними колёсами на эстакадку, весь процесс кроме снятия клеймы АКБ происходил под машиной лёжа. Из ключей нужно всего два на 13 и 10 на 13 лучше найти с тонкой головкой и коротким воротком
далее отсоединил провода которые будут мешать стрелками указано их месторасположения
фишка которая за фильтром просто сдвигается по направлению стрелки сам разъем не разъединял
далее нужно разъединить колодку с проводами там три защёлки, так открывается боле-мене обзор для откручивания гаек проводов две на 13 одна на 10
открутить эти гайки и есть самая сложная работа, после этого открутить три болта крепления стартера и вынуть наружу просто пустяк.
Далее имеем такой вид
грязи очень много для отмывки использовал очиститель карбюратора вместе с уайтспиритом
Сливное отверстия которое указано стрелкой тоже необходимо промыть грязи там скапливается ну очень много.
ну и после чистки бендикс естественно стал свободно перемещаться и звук стартера теперь на слух приятней.
Вообще если назревает чистка бендикса лучше приурочить это к ТО с отсутствием масляного фильтра будет проще. :hat:
Для статистики:
Если проблемы со стартером:
Прочитав 19 страниц форума принял решение — снимать и вскрывать стартер самому. Стартер оказался BOSCH. Операции по съёму очень подробно описаны выше ( в форуме, прим. Docentmen ), но у меня получилось всё проще — открутил 3 длинных болта крепления стартера к двигателю (накидной ключ на 13), вытащил из гнезда и развернул стартер клювом вверх, открутил головкой на 13 гайку крепления провода генератора (не на генераторе, а на пластмассовой колодке на стартере) и открутил головкой на 10 гайку крепления провода на втягивающий там же рядом.
Можно открутить и вторую гайку на 13, а потом уж разбираться какая из них держала колодку
Сдвигается пластмассовая колодка и вот он — стартер в руках. Работал на яме. Капот открыл только чтобы снять массу с аккумулятора.
Вал бендикса оказался чистым и блестящим — всё равно промыл WD-40. (Чтобы здесь не писали, пользуюсь WD-40 много лет и никогда ничего не ломалось. Может кто-то купил подделку и остался не доволен)
Разобрал втягивающий — один из болтов торкс-25 не поддался и пришлось высверлить.
А вот во втягивающем была закоксовавшаяся смазкагрязь похожая на накипь в чайнике. Протёр растворителем. На вал и во втягивающий капнул ровно по капле «трансмиссионки».
Устанавливал стартер вначале в корпус на 3 болта, затем одел пластмассовую колодку с клеммами и наживил гайку на 13 и на 10 на ощупь. Затем протянул всё головками. Всё . Одел массу на аккумулятор и завёл
Если проблемы со стартером:
