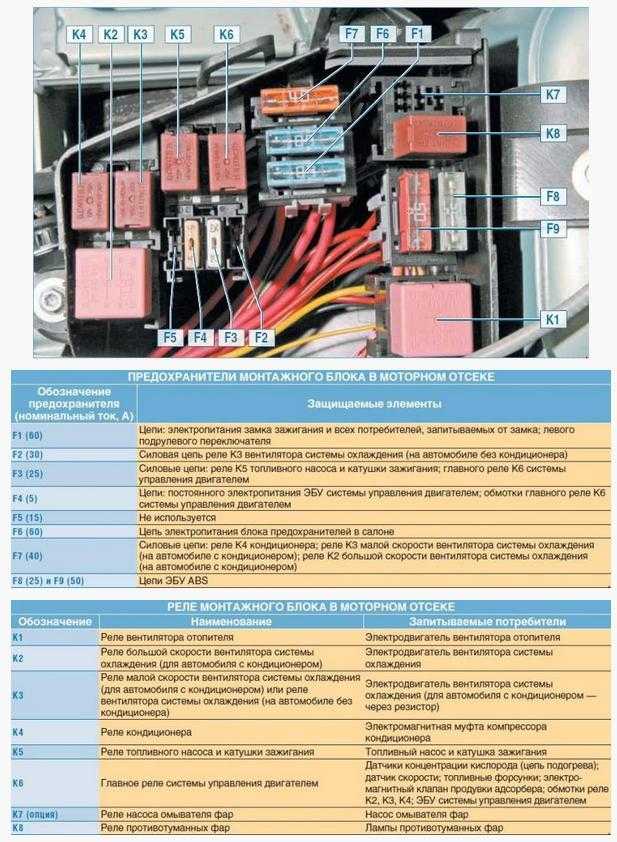

Предохранители и реле монтажных блоков рено логан 1.4

Блок предохранителей №1 в Рио 1

Монтажный блок предохранителей №1 расположен в салоне автомобиля слева от рулевой колонки за защитной крышкой. Для доступа к блоку нужно снять защитную декоративную крышку, потянув ее на себя преодолевая сопротивление фиксаторов. На внутренней стороне крышки нанесена схема расположения предохранителей с информацией об их назначении.

Назначение предохранителей монтажного блока №1 в КИА Рио 1

№	Сила тока, А	Наименование потребителя
F1	10	Подсветка выключателей
F2	10	ЭБУ двигателя, блок ЕСАТ (подсветка с электронным управлением)
F3	10	Подушка безопасности
F4	10	Комбинация приборов, лампа света заднего хода, звуковой сигнал
F5	10	Элементы обогрева наружных зеркал заднего вида
F6	15	Лампа плафона освещения багажного отделения, розетка электропитания
F7	10	Лампы аварийной сигнализации
F8	15	Лампы сигналов торможения, блок управления ABS
F9	10	Лампы габаритного света (правая задняя/левая передняя), подсветка выключателя
F10	10	Лампы габаритного света (левая задняя/правая передняя)
F11	15	Прикуриватель
F12	10	Аудиосистема, электроприводы наружных зеркал заднего вида
F13	15	Очиститель и омыватель ветрового стекла, вентиляционный люк
F14	15	Очиститель и омыватель стекла двери багажника
F15	15	Элементы обогрева передних сидений
F16	10	Лампы указателей поворота

Расположение и схема

Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.

Фольксваген Гольф 2

Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.

Блок предохранителей ФВ Гольф второго поколения

Номер	Назначение
1, 2	Эти компоненты БП отвечают за функциональность левой и правой фары ближнего света.
3	Этот предохранитель обеспечивает функционирование подсветки панели приборов и ламп, освещающих номерной знак авто.
4	Этот компонент обеспечивает функционирование лампочек освещения бардачка.
5	Ответственный за функционирование моторчика стеклоочистителя и омывателя ветрового стекла.
6	Гарантирует работу вентилятора печки салона.
7	Ответственный за работоспособность правой задней фары и стоповых огней.
8	Обеспечивает обогрев заднего стекла.
9	Противотуманные огни.
10,11	Ответственный за работоспособность фонарей дальнего света.
12	Рулевой гудок.
13	Обеспечивает функциональность задних габаритных огней.
14	Определяет работоспособность клапана отсечки топлива.
15	При выходе из строя этого элемента может быть нарушена работа панели приборов.
16	Гарантирует функциональность аварийной сигнализации.
18	При выходе из строя этого элемента невозможно функционирование вентилятора радиатора и кондиционера.
19	Ответственный за лампы стоп-сигнала.
20	Освещение салона автомобиля.
21	Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя.

Предохранители под номерами 17 и 22 являются запасными.

Фольксваген Гольф 3

Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.

Схема БП, установленного в Фольксваген третьей версии

Номер	Предназначение
1, 2	Лампы ближнего света, левая и правая.
3	Фонари освещения номерного знака авто.
4,5	Ответственный за функционирование моторов омывателя ветрового и заднего стекол и стеклоочистителя.
6	Гарантирует работоспособность нагревательного элемента отопительной системы.
7,8	При выходе из строя этого компонента в автомобиле не будут работать лампы задних и передних габаритных огней.
9	Устройство подогрева заднего стекла.
10	Гарантирует функциональность противотуманных огней.
11,12	Отвечает за работоспособность левой и правой ламп света дальнего.
13	Рулевой гудок.
14	При поломке этого компонента перестанут работать лампы реверсивного хода, а также устройство подогрева форсунок омывателя.
15	Ответственный за работоспособность клапана отсечения бензина, а также датчика привода спидометра.
16	При поломке этого элемента могут возникнуть неполадки или неточности в работе панели приборов.
17	Функционирование ламп поворотов и световой аварийной сигнализации.
18	Если этот предохранитель сгорел, то автомобиль не заведется, поскольку данный компонент обеспечивает работоспособность топливного насоса.
19	Кондиционер и вентилятор охлаждения радиатора.
20	Огни фонарей, включающихся при нажатии на педаль тормоза.
21	Гарантирует функциональность лампочек освещения салона автомобиля, электронных часов, а также ламп подсветки багажного отсека.
22	Ответственный за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя.

Фольксваген Гольф 4

Ниже представлена схема и назначение устройств БП для ФВ четвертой версии. Непосредственно блок находится с левой стороны на торпеде, в районе водительского места. Чтобы получить доступ к нему и увидеть вживую, необходимо отсоединить крышку при помощи шлицевой отвертки.

БП машины ФВ четвертой версии

Описание и назначение компонентов БП

Описание и назначение компонентов БП

Загрузка …

Фольксваген Гольф 5, 6

Для моделей пятых и шестых версий схема БП будет одинаковой. Место расположения БП — с левой стороны панели приборов, в том районе, где водительская дверь соприкасается с торпедой. Ниже представлена схема и описание всех компонентов.

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

Замена предохранителей

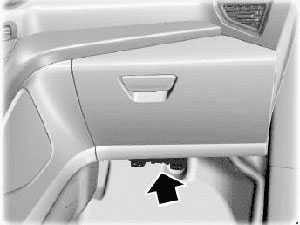

Расположение блоков плавких предохранителей

Блок предохранителей в моторном отсеке.

1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.

2. Ослабьте винты.

3. Опустите блок и потяните его на себя.

Установка выполняется в обратной последовательности.

Замена плавкого предохранителя

Внимание: Никогда не вносите изменений в электрическую схему автомобиля. Ремонт электрической системы, замена реле и предохранителей высокой силы тока должны выполняться квалифицированным специалистом

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование. Установите новый предохранитель с таким же номиналом, как у прежнего.

Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.

Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются снажимом.

Съемник для плавких предохранителей закреплен в крышке блока предохранителей, расположенного в моторном отсеке.

Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

Номер предохранителя/реле	Номинал предохранителя	Защищенные компоненты
1	40	Электровентилятор охлаждения двигателя
2	80	Рулевое управление с усилителем
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Отопитель PTC
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Насос ESP
8	20	Клапаны ESP
9	20	Блок управления силовым агрегатом
10	30	Вентилятор системы климат-контроля
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле 15l зажигания
13	20	Электрическая обмотка стартера
14	40	Обогрев лобового стекла, правая сторона
15	–	Не используется
16	40	Обогрев ветрового стекла, левая сторона
17	–	Не используется
18	30	Преобразователь мощности
19	10	Модуль ESP
20	15	Звуковой сигнал
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватели фар
24	15	Отопитель, работающий на дизельном топливе
25	10	Реле зажигания
26	15	Автоматическая коробка передач
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля
30	3	Блок управления силовым агрегатом
31	10	Интеллектуальная система зарядки аккумуляторной батареи
32	10	Форсунки (только бензиновый двигатель)
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
34	10	Катушки зажигания, клапаны
35	10	Блок управления силовым агрегатом, клапаны, электромагниты
36	10	Блок управления силовым агрегатом

Блок под капотом

Расположен под защитной крышкой с левой стороны, рядом с аккумулятором.

Схема

Назначение предохранителей

1	50А Электро вентилятор охлаждения двигателя
2	80А Рулевое управление с усилителем
3	60А Внутренний блок предохранителей 1
4	60А Внутренний блок предохранителей 2
5	80А Отопитель PTC
6	60А Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30А Анти блокировочная система АБС, насос системы динамической стабилизации
8	20А Анти блокировочная система ABS, клапаны системы динамиче­ской стабилизации
9	20А Блок управления силовым агрегатом
10	30А Вентилятор системы климат-контроля
11	20А Выключатель зажигания (стартера и приборов)
12	40А Реле 15 зажигание
13	20А Электрическая обмотка стартера
14	40А Обогрев лобового стекла, правая сторона
15	Резерв
16	40А Обогрев ветрового стекла, левая сторона
17	Резерв
18	30А Преобразователь мощности
19	10А Модуль ABS
20	15А Звуковой сигнал
21	20А Вспомогательный отопитель
22	10А Модуль усилителя рулевого управления
23	30А Омыватели фар
24	15А Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10А Реле зажигания
26	10А Автоматическая коробка передач
27	10А Муфта компрессора системы кондиционирования
28	10А Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10А Система раздельного климат-контроля
30	3А Блок управления силовым агрегатом, автоматическая трансмиссия
31	10А Интеллектуальная зарядка аккумуляторной батареи
32	10А Автоматическая коробка передач
33	10А Подогреваемые кислородные датчики (только для автомо­билей с бензиновыми двигателями)
33	10А Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10А Форсунки, катушки зажигания
10	10А Блоку правления силовым агрегатом, клапана, электромаг­нитный клапан
36	10А Блок управления силовым агрегатом

Реле

1. Резерв
2. Реле звукового сигнала
3. Реле фонарей заднего хода
4. Резерв
5. Реле подогревателя топлива
6. Резерв
7. Реле обогревателя лобового стекла
8. Реле основных цепей зажигания
9. Реле насоса омывателя фар
10. Реле электродвигателя вентилятора отопителя
11. Реле полностью открытого положения дроссельной заслонки
12. Реле свечей накаливания
13. Реле стартера
14. Реле системы управления двигателем

На этом всё. А если Вам есть чем дополнить данную публикацию, будем рады Вашим комментариям.

Блок предохранителей и реле Ford Mondeo 3 с двигателем Duratec: 1.8, 2.0, 2.5, 3.0 и Duratorq: 2.0, 2.2.

Назначение и расположение предохранителей Ford Galaxy и S-Max Ford S-Max и Galaxy (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).

Предохранители и реле Ford C-Max, Energi и Hybrid; 1.0 EcoBoost, 1.5 Ecoboost, 1.5 TDCi, 1.6 Ti-VCT, 1.6 EcoBoost, 1.6 TDCi, 2.0 TDCi, 2.0L ATK iVCT (2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).

Назначение и расположение предохранителей и реле Ford Ranger T6с двигателем: 2.5 L Duratec, 2.2 L и 3.2 L Duratorq (2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).

Ваш автомобиль имеет блок предохранителей, расположенный в моторном отсеке и крепящийся к положительному штырю аккумуляторной батареи. Этот блок содержит несколько предохранителей сильного тока. Если требуется произвести замену предохранителей сильного тока, обратитесь к официальному дилеру.

Блок предохранителей в моторном отсеке

Блок предохранителей моторного отсека содержит предохранители сильного тока, которые защищают основные электрические системы вашего автомобиля от перегрузок.

Когда вы отсоединяете и повторно присоединяете аккумуляторную батарею, необходимо перезагрузить некоторые функции. Поднимите спусковой рычаг на задней части крышки, чтобы снять её.

Блок предохранителей в багажном отделении

Блок предохранителей находится в багажном отделении за нишей шасси со стороны пассажира. Снимите крышку панели предохранителей, чтобы обеспечить доступ к предохранителям.

• Схема предохранителей пежо 207



• 104411 302 модуль стеклоподъемника водительской двери схема



• Схема предохранителей фиат брава



• Схема охлаждения тойота хайс



• Передняя подвеска ниссан примера р12 схема

Предохранители Toyota Corolla (Е110), 1997 — 2002

Большинство цепей питания электрооборудования японского седана, универсала и хэтчбека защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Информация актуальна для моделей Тойота Королла (E110) 1997, 1998, 1999, 2000, 2001, 2002 года выпуска, оборудованных бензиновыми 2Е (1,3 л), 4E-FE (1,3 л), 4A-FE (1,6 л), 3ZZ-FE (1,6 л), 4ZZ-FE (1,4 л) двигателями.

В моторном отсеке

1 — основной блок предохранителей №1 в моторном отсеке автомобиля, 2 — дополнительный блок №2 в моторном отсеке автомобиля.

Фото — пример исполнения основного блока.

Схемы моторных блоков предохранителей
Основной блок #1
Блок #2, модели без системы освещения в дневное время
Блок #2, модели с системой освещения в дневное время
№	Описание	Ток, А
1	Резерв	5
2	10
3	15
4	Аудиосистема, освещение салона, местная подсветка, освещение багажника, часы	15
5	Указатели поворотов и аварийная сигнализация	10
6	Замок зажигания, система кондиционирования воздуха, плавкие вставки «5Т» и «IGN»	15
7	Левая фара HEAD (LH) или HEAD (LH-UPR)	10
8	Система зарядки	5
9	Правая фара HEAD (RH) или HEAD (RH-UPR)	10
10	Электронный блок управления двигателем EFI	15
11	Звуковой сигнал	10
28	Система запуска, предохранители; HEAD (RH) или HEAD (RH-UPR). HEAD (LH) или HEAD (LH-UPR)	40
29	Вентиляторы	30
30	AM1 Предохранители: GIG, TURN , GAUGE ,»ECU-JG», «WIP» и «S-HTR»	50
31	CDS Вентилятор	30
35	Предохранители: FAN, CDS , HTR и А/С	100
36	Предохранители; АМ1, POWER, D/L, TAIL, FOG, ECU-B, STOP, DEF и «DEF l-UP/M-HTR»	50
37	Система освещения в дневное время	7,5
38	HEAD (RH-LWR) Правая фара	10
39	HEAD (LH-UPR) Левая фара	10
40	CDS Вентиляторы	30

В салоне

1 — блок предохранителей №1 в салоне автомобиля, 2 — блок предохранителей №2 в салоне автомобиля.

Общий вид #1 блока.

Схема салонных блоков Королла 110
Основной #1
Дополнительный #2
№	Расшифровка	Ток, А
12	Указатели поворотов и аварийная сигнализация	7,5
13	Освещение, габариты, система кондиционирования, электропривод стеклоподъемников, обогреватель заднего стекла	10
14	Стеклоочистители и омыватели лобового стекла	20
15	Система повышения частоты вращения холостого хода, обогрев боковых зеркал	10
16	Система впрыска топлива, бензонасос	10
17	Система зарядки аккумуляторной батареи, система впрыска топлива, система подушек Безопасности (SRS)	7,5
18	Стоп-сигналы, дополнительный стоп-сигнал	15
19	Задние габариты измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, система впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок	15
20	OBD	7,5
21	Подушки безопасности, задние противотуманные фонари	7,5
22	Система запуска ST	5
23	Центральный замок	30
24	FOG	15
25	S-HTR	15
26	Аудиосистема, часы, предохранитель прикуривателя, электропривод боковых зеркал	15
27	Система кондиционирования, вентилятор	15
32	Обогреватель заднего стекла, предохранитель DEF I-UP, M-HTR	40
33	Электропривод стеклоподъемников, электропривод люка	30
34	Предохранитель А/С FUSE HTR	40

Где находятся предохранители на Форде Куга 2

Концепт-кар Vertek, показанный в 2011 г. на автовыставке в Детройте, стал прототипом компактного кроссовера Ford Kuga 2-й генерации. В конце года начались продажи машины в США под названием Ford Escape, а в начале 2012 г. автомобиль поступил к европейским дилерам.

В том же году в России крупноузловую сборку вели на заводе совместного предприятия компаний «Соллерс» и «Форд Моторз», а с 2013 г. началось производство машин по полному циклу. На российском рынке были доступны модели с бензиновым и дизельным (до конца 2014 г.) двигателями.

Релейные переключатели и предохранители на Форде Куга 2 размещаются в монтажных коробах. Каждый из них находится в одной из точек кузова.

В моторном отделении

Поиск установочного бокса под капотом состоит из нескольких действий:

1. Поднять и закрепить крышку переднего багажника.
2. Осмотреть пространство между аккумуляторной батареей и правым бортом.
3. Найти черный пластиковый ящик.

На клемме АКБ установлен блок силовых плавких вставок.

Расположение блока под капотом.

В пассажирском салоне

Добраться до перемычек в салоне можно таким образом:

1. Открыть пассажирскую дверь.
2. Осмотреть приборную панель перед рулевой колонкой.
3. Найти бардачок.

Под ним находятся вставки и реле.

Расположение блока в салоне.

В багажном отделении

Плата с перемычками в багажном отделении располагается под крышкой технического люка. Он находится над колесной аркой с правой стороны по ходу автомобиля.

Расположение блока в  багажном отделении.

Реле и предохранители КИА Сид 2 GD (1.4, 1.6 и 2.0): схемы блоков

Схемы предохранителей и реле подходят на модификаций:

• КИА Сид 2 GD хетчбек
• КИА Сид 2 GD купе
• КИА Сид 2 GD универсал

Объемы:

• КИА Сид 2 GD 1.4
• КИА Сид 2 GD 1.6
• КИА Сид 2 GD 2,0

Года выпуска

2012

2013

2014

2015

2016

2017

2018

Блок реле и предохранителей под капотом

Находится рядом с аккумуляторной батареей и закрыт крышкой. Под крышкой находится ярлык с описанием реле/предохранителей, их название и номинал.

В автомобиле с дизельным двигателем установлен дополнительный блок реле/предохранителей:

Блок предохранителей в салоне

Находится слева на кронштейне панели на стороне водителя. Закрыт крышкой. Под крышкой находится ярлык с описанием реле/предохранителей, их название и номинал.

По всем правилам

Бензиновая версия мощностью 160 л.с. едет очень бодро. Правда, для этого нельзя позволять стрелке тахометра опускаться ниже отметки 2000 об/мин. В противном случае 1,5-литровый двигатель «засыпает». Впрочем, от малообъемного турбоагрегата другого ожидать и не приходится. Но в целом ощущения от мотора приятные: реакции на нажатие педали акселератора плавные и при этом своевременные, вибраций нет, а звук не вызывает раздражения даже на максимальных оборотах. Сцепление информативно, передачи переключаются четко. Тормоза хваткие, проблем с дозировкой замедления нет.

Рулевое управление с электроусилителем совершает 2,75 оборота от упора до упора и обеспечивает автомобилю быстрые и точные реакции. Правда, информативность в виражах неидеальна, отчего иногда приходится подруливать, чтобы заправить автомобиль в нужную траекторию. Зато при езде по автобану на высокой скорости у руля есть четкий «ноль» и курсовая устойчивость отличная.

Настройки шасси близки к идеалу. На новом Mondeo приятно ехать и по прямому шоссе, и по горному серпантину. Более того, я бы сказал, что по серпантину приятнее. Потому что автомобиль заводит, как какой-нибудь «горячий» хэтчбек «гольф»-класса. Он словно уменьшается в размерах и нанизывает виражи друг на друга, даже на пределе почти не проявляя недостаточной поворачиваемости. Когда же шины перестают цепляться за дорожное полотно, Mondeo плавно и предсказуемо соскальзывает наружу передней осью, и при этом полностью оставаясь под контролем.

Комфорт тоже на высоте. Подвеска отлично гасит мелкие и средние неровности и не дает кузову раскачиваться на волнах. Крупных колдобин, правда, я в Испании не встретил, поэтому надо будет проверить, как новое шасси поведет себя в России. Хотя для наших дорог оно наверняка будет адаптировано: увеличится дорожный просвет, настройки пружин и амортизаторов тоже обещают другие. Правда, от этого может ухудшиться управляемость. В общем, поживем – увидим. То же самое можно сказать и про шумоизоляцию. На гладком испанском асфальте она идеальна – шин не слышно вообще, а шум воздушного потока почти незаметен даже на запрещенных российскими правилами скоростях.

Напоследок пересаживаюсь в модификацию с 2-литровым 180-сильным турбодизелем. При более мощной тяге этот автомобиль понравился мне меньше, хотя и он очень хорош. Двигатель работает плавно даже на холостых оборотах, а на «верхах» его звук еще тише, чем у бензиновой версии. Но педаль акселератора при трогании с места нечувствительна, отчего велик риск заглохнуть (думаю, виноваты в этом экологические нормы). А при движении по горному серпантину приходится гораздо чаще переключаться из-за более узкого диапазона работы турбодизеля, даже несмотря на то что он начинает тянуть уже с 1500 об/мин. И передок у него тяжелее, хотя и не критично.

Словом, уже сейчас с уверенностью могу сказать, что новый Ford Mondeo – автомобиль отличный. В сравнении с предшественником он прибавил и в комфорте, и в управляемости. Более подробное знакомство с ним мы проведем ближе к весне, когда сможем проверить в деле российские модификации.

Технические характеристики FORD MONDEO 2.0
Габариты, мм	4871х1852х1482
Колесная база, мм	2850
Диаметр разворота, м	11,6
Клиренс, мм	нет данных
Объем багажника, л	429
Снаряженная масса, кг	1562
Тип двигателя	бензиновый L4 турбо
Рабочий объем, куб. см	1999
Макс. мощность, л.с./об/мин	240/5400
Макс. момент, Нм/об/мин	345/2300–4900
Привод	передний
Трансмиссия	автоматическая 6-диапазонная
Макс. скорость, км/ч	240
Время разгона 0–100 км/ч, с	7,9
Расход топлива (средний), л/100 км	7,3
Объем бака, л	62,5

Предохранители (основная коробка предохранителей в салоне)

Примечание: Сила тока и защищаемая предохранителем цепь может изменяться в зависимости от года выпуска автомобиля. При необходимости для получения информации см. руководство владельца автомобиля или обращайтесь к дилерам.

Предохранитель	Сила тока (А)	Цвет	Защищаемая цепь
19	7.5	Коричневый	Электрообогрев зеркал
20	10	Голубой	Электродвигатель стеклоочистителя переднего/заднего стекла (прерыватель цепи)
21	30	Салатный	Стеклоподъемники (только передние)
21	40	Оранжевый	Передние и задние стеклоподъемники
22	7.5	Коричневый	Модуль АБС
23	15	Голубой	Свет заднего хода
24	15	Голубой	Стоп-сигналы
25	20	Желтый	Система центральной блокировки/система двойного запирания/ система предотвращения кражи
26	20	Желтый	Противотуманные фары
27	15	Голубой	Прикуриватель
28	30	Салатный	Омыватели фар
29	30	Салатный	Обогреватель заднего стекла (слева)
30	7.5	Коричневый	Внутреннее освещение и дополнительная система контроля параметров автомобиля
31	7.5	Коричневый	Освещение приборной панели
32	7.5	Коричневый	Радио
33	7.5	Коричневый	Передний и задний указатели поворота (слева)
34	7.5	Коричневый	Внутреннее освещение и электронные часы
35	7.5	Коричневый	Передний и задний указатели поворота (справа)
36	30	Салатный	Подушка безопасности
37	30	Салатный	Вентилятор отопителя
38	7.5	Коричневый	Адаптивная подвеска

Оценка внутренней обстановки Ford Mondeo

Большинство экспертов отмечают премиальный уровень комфорта и продуманный дизайн интерьера пятого поколения. В первую очередь нужно отметить, что компания предлагает модель в четырех комплектациях:

• Ambiente;
• Trend;
• Titanium;
• Titanium Plus.

Каждая из них имеет набор дополнительных опций за отдельную плату. Однако уже в базовой версии Ambient к услугам владельца вполне приличный список опций:

• передние и боковые Airbag;
• водительская коленная подушка безопасности;
• кондиционер;
• маршрутный компьютер;
• подлокотник на центральной консоли;
• аудиосистема, 6 динамиков и дисплей 4,2”;
• передние кресла с механической регулировкой на 4 положения;
• электромеханический привод стояночного тормоза.

мондеомондеоУютные, с комфортным профилем кресла, в августе будут опционально оснащены массажем с 11-ю пневмобаллонами. Практически все отзывы отмечают стильную приборную панель Форд Мондео 2015, которая несколько отличается от американского аналога. Впрочем, есть и критические оценки:

«Несколько напрягает цветовое решение приборной шкалы, не слишком удачный шрифт мешает воспринимать информацию. Как компенсацию, можно принять возможность настройки центрального экрана и левого колодца. В отделке панели весьма заметно присутствие шести видов пластика. Наличие модного черного лака вокруг кнопок на консоли и в области управления стеклоподъемниками считаю лишним – собираются отпечатки пальцев и все это теряет презентабельность».

Мультимедийнвый комплекс Sync 2 с программным обеспечением Microsoft с экраном на 8 дюймов имеет хороший функционал, хотя бывает подвисает при совместной работе с климат-контролем. Противоречивые суждения вызвал навигационный блок:

«Дисплей быстро покрывается слоем отпечатков и выглядит неряшливо. Звуковые команды воспринимются очень туго – проще ввести данные вручную. Но есть и хорошее, навигация осуществляется по картам Navitel и маршрут будет составлен с учетом пробок, информация о которых поступает по каналу RDS и доплачивать за это не нужно».

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.
