Блоки под капотом

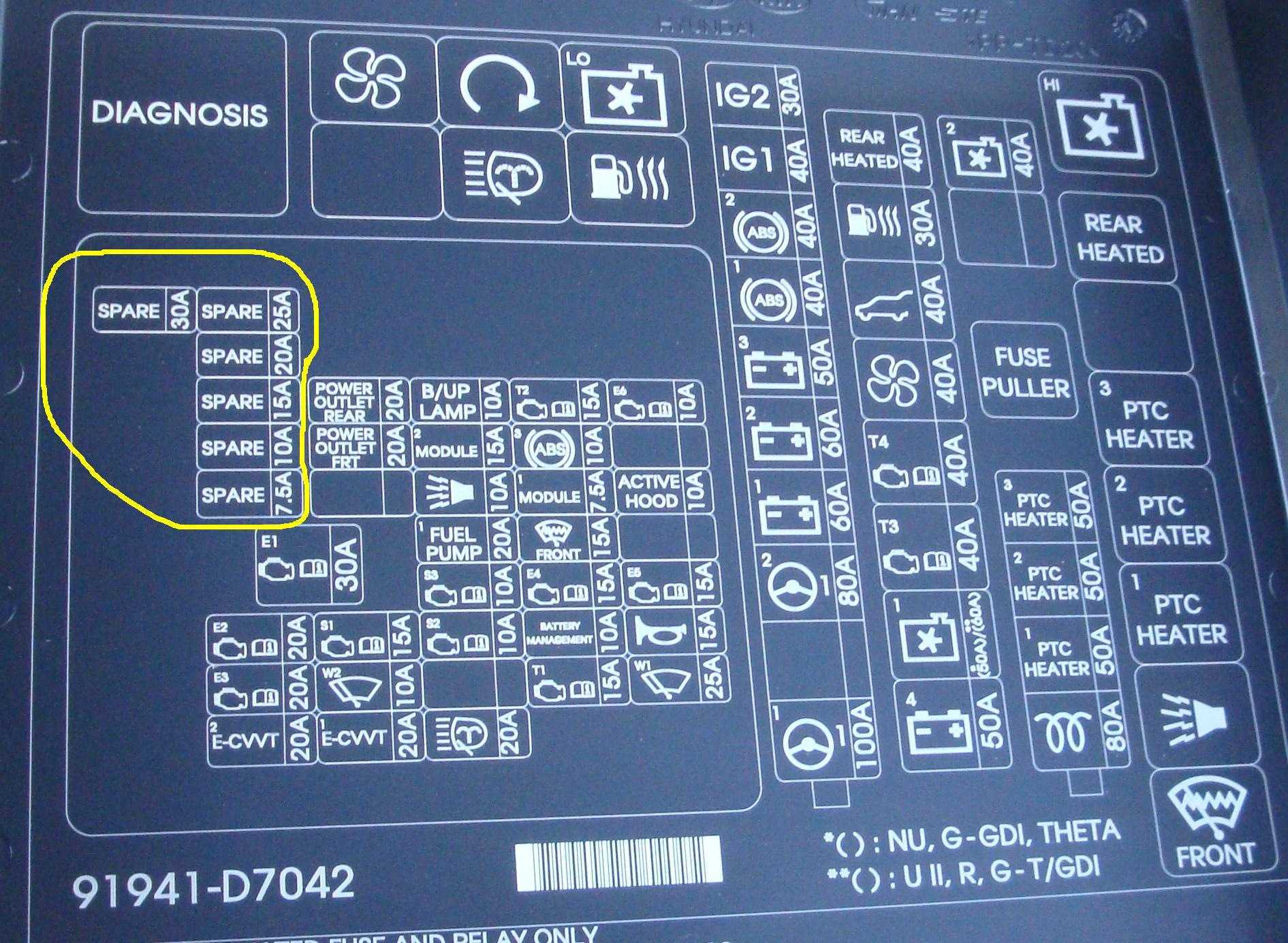

Основной блок
Находится в левой части моторного отсека за аккумуляторной батареей.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>

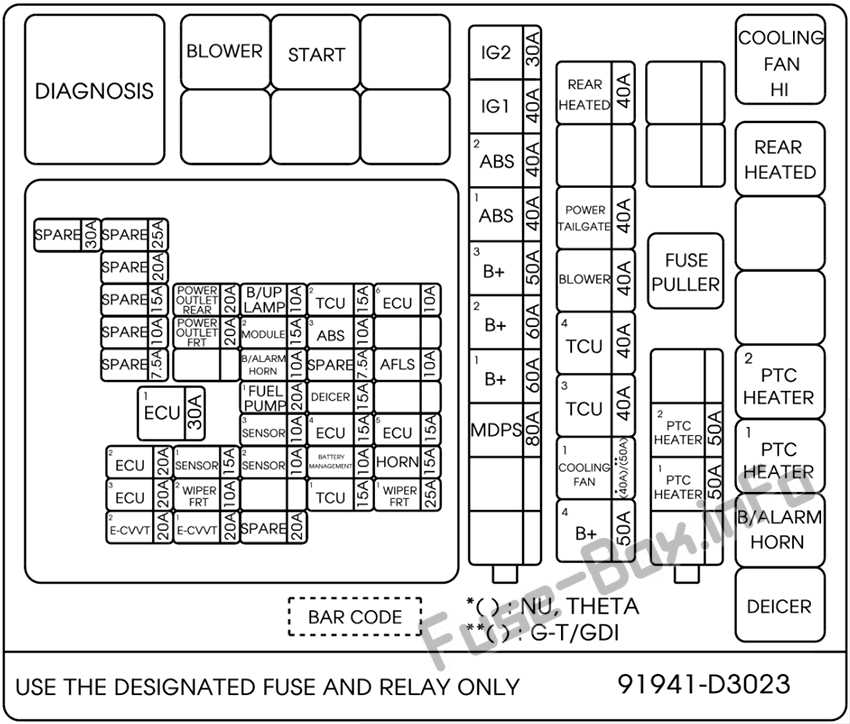

Фото — схема
p, blockquote 16,1,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Обозначение
p, blockquote 18,0,0,0,0 —>
| FL1 | 80А Электро усилитель руля |
| FL2 | 60А Распределительная коробка панели приборов |
| FL3 | 40А Блок управления системами ESP и ABS |
| FL4 | 40А Коробка EMS |
| FL5 | 40А Блок управления системами ESP и ABS |
| FL6 | 40А Реле вентилятора печки |
| FL7 | 60А Распределительная коробка панели приборов |
| FL8 | 60А Распределительная коробка панели приборов |
| FL9 | 40А Электро вентилятор системы охлаждения |
| FL10 | 40А Обогрев стекла двери задка |
| FL11 | 30А Омыватель фар |
| FL12 | 40А Выключатель (замок) зажигания |
| FL.13 | 40А Пусковое реле, замок зажигания |
| F14 | 15А Реле сирены охранной сигнализации |
| F15 | 15А Обогрев ветрового стекла |
| F16 | 10А Стоп-сигнал |
| F17 | 20А Блок управления системой полного привода |
| F18 | 20А Катушки зажигания, конденсатор |
| F19 | 7,5А Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, много функциональный переключатель |
| F20 | 7,5А Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра |
| F21 | 7,5А Переключатель селектора АКП |
| F22 | 15А Топливный насос |
| F23 | 15А Датчик концентрации кислорода, вентилятор системы охлаждения*.
Клапан регулятора давления топлива**. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насос, клапан регулятора давления топлива, клапан регулятора магистрального давления*** |
| F24 | 10А Кондиционер, форсунки*.
Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения**. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер*** |
| F25 | 10А Выключатель стоп-сигнала*** |
| F26 | 15А РСМ*
TCM*** |
| F27 | 10А Кондиционер |
| F28 | 10А Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера*.
Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла**. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя*** |
| F29 | 20А Катушки зажигания*, ЕСМ**, ЕСМ*** |
| FL30 | 30А Реле управления двигателем |
| R1 | Реле топливного насоса |
| R2 | Реле кондиционера |
| R3 | Реле управления двигателем (главное реле) |
| R4 | Реле системы предупреждения об экстренном торможении / Реле омывателя фар |
| R5 | Реле стеклоочистителя (датчик дождя) |
| R6 | Реле стеклоочистителя (медленный режим) |
| R7 | Реле вентилятора |
| R8 | Реле включения звукового сигнала |
| R9 | Реле — высокая скорость электро вентилятора системы охлаждения |
| R10 | Реле обогрева ветрового стекла |
| R11 | Реле управления двигателем |
| R12 | Электро вентилятор климатической системы |
| R13 | Реле включения звукового сигнала |
| R14 | Реле вентилятора охлаждения (низк.) |
| R15 | Реле стартера |
| R16 | Реле звуковой охранной сигнализации |
| R17 | Реле обогрева заднего стекла |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Схема
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
Расшифровка
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Главный предохранитель
На многих автомобилях Хендай ix35 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Схема
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>
На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.
Блоки под капотом
Во втором поколении ниссан икс трейл т31 под рядом с аккумуляторной батареей находятся 2 блока с предохранителями. Для доступа к ним, надо убрать патрубок воздуховода.
Блок А
Вариант 1

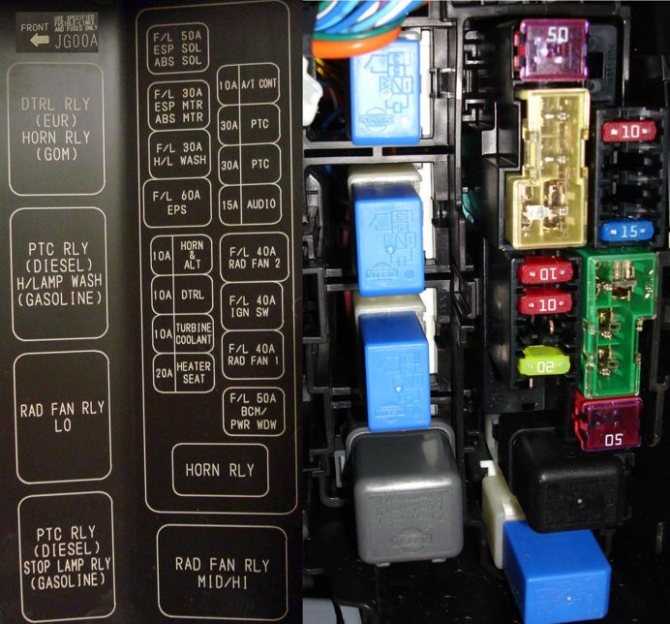

СхемаОбозначение
| 1 | ABS, ESP (50А с ESP, 40А без ESP) |
| 2 | 30А ABS, ESP |
| 3 | 30А Омыватель фар |
| 4 | 60А Электроусилитель рулевого управления |
| 5 | 10А Звуковой сигнал, генератор |
| 6 | 10А Дневные ходовые огни |
| 7 | 10А Насос охлаждения турбокомпрессора |
| 8 | 20А Обогрев сидений |
| 9 | 10А Блок управления коробкой передач |
| 10 | 30А Дополнительный обогреватель |
| 11 | 30А Дополнительный обогреватель |
| 12 | 15А Аудиосистема |
| 13 | 40А Вентилятор системы охлаждения двигателя 2 |
| 14 | 40А Замок зажигания |
| 15 | 40А Вентилятор системы охлаждения двигателя 1 |
| 16 | 50А Блок управления стекло подъемниками, блок управления электрооборудованием кузова |
| R1 | Реле звукового сигнала |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) |
| R3 | Реле дневных ходовых огней (Европа) Реле звукового сигнала |
| R4 | Реле омывателя фар (бензиновые двигатели) Реле подогревателя (дизельные двигатели) |
| R5 | Реле вентилятора системы охлаждения (низкая скорость) |
| R6 | Реле стоп-сигналов (бензиновые двигатели) Реле подогревателя (дизельные двигатели) |
Вариант 2
Назначение
| F1 | 20А Турбина охладителя воздуха (турбодизель) |
| F2 | 10А Блок переключателя режимов работы трансмиссии (автомобили с полным приводом) |
| F3 | 10А Генератор |
| F4 | 10А Звуковой сигнал |
| FL5 | 60/30A Электро усилитель рулевого управления, насос омывателя фар, система ABS |
| F6 | 40А Система ABS, система курсовой устойчивости |
| F7 | 30А Электрообогреватель салона (для автомобиля с дизельным двигателем) |
| F8 | 30А Электрообогреватель салона |
| F9 | 30А Электрообогреватель салона |
| F10 | Резерв |
| FL11 | 50/30/40A Вентилятор системы охлаждения двигателя, зажигание |
| F12 | 40A Блок управления электрооборудованием салона |
| R3 | Реле звукового сигнала |
| R4 | Реле вентилятора системы охлаждения двигателя |
| R5 | Реле насоса омывателя фар |
Вариант 1
Схема

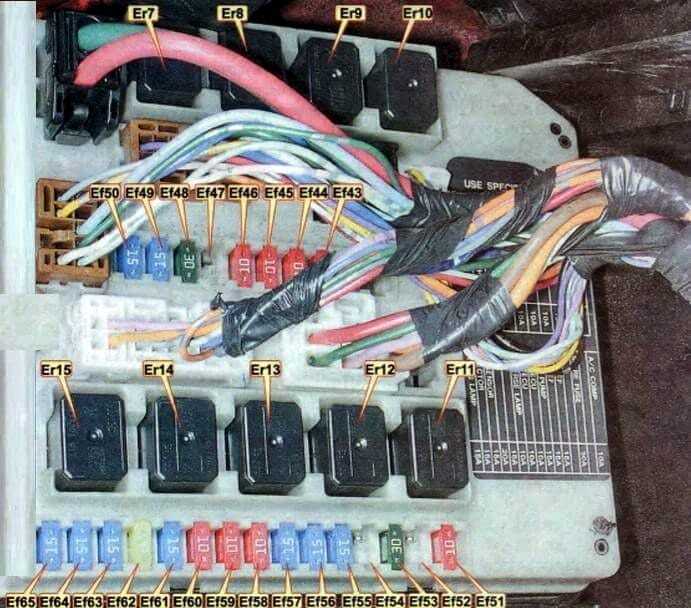

Обозначение предохранителей
| Ef41 | резерв |
| Ef42 | резерв |
| Ef43 | 10А H/LAMP HI RH — дальний свет (правая блок-фара) |
| Ef44 | 10А H/LAMP HI LH — дальний свет (левая блок-фара) |
| Ef45 | 10А TAIL LAMP — габаритное освещение |
| Ef46 | 10А ILLUMINATION — подсветка |
| Ef47 | резерв |
| Ef48 | 20А FR WIPER — передний стеклоочиститель |
| Ef49 | 10А H/LP LH — ближний свет (левая блок-фара) |
| Ef50 | 10А H/LP RH — ближний свет (правая блок-фара) |
| Ef51 | 10А A/C COMP — муфта компрессора кондиционера |
| Ef52 | резерв |
| Ef53 | 30А SPARE FUSE — запасной предохранитель |
| Ef54 | резерв |
| Ef55 | 15А RR DEF — электро обогрев боковых зеркал и заднего стекла |
| Ef56 | 15А RR DEF — электро обогрев боковых зеркал и заднего стекла |
| Ef57 | 15А FUEL PUMP — топливный насос |
| Ef58 | 10А A/TECU — датчик режимов работы АКП, реле стартера (обмотка) |
| Ef59 | 10А ABS ECU — анти блокировочная система (АБС) |
| Ef60 | 10А REVERSE LAMP — фонари света заднего хода |
| Ef61 | 15А ETC — электронный блок управления двигателем (ЭБУ) |
| Ef62 | 15А EGI — электронный блок управления двигателем (ЭБУ), катушки зажигания |
| Ef63 | 20А 02 SENSOR — датчик концентрации кислорода диагностический |
| Ef64 | 15А INJECTOR — форсунки |
| Ef65 | 15А FR FOG LAMP — передние противотуманные фары |
Описание реле
| Er7 | FRON FOG — реле передних противотуманных фар |
| Er8 | HEAD LAMP LOW — реле ближнего света |
| Er9 | ECM — реле электронного блока управления двигателем (ЭБУ) |
| Er10 | WINDOW DEFOGGER — реле обогрева заднего стекла и наружных зеркал |
| Er11 | START — реле стартера |
| Er12 | COOLING FAN 3 — реле электровентиляторов системы охлаждения 3 |
| Er13 | COOLING FAN 2 — реле электровентиляторов системы охлаждения 2 |
| Er14 | COOLING FAN 1 — реле электровентиляторов системы охлаждения 1 |
| Er15 | IGN — реле зажигания |
Блок предохранителей и реле Hyundai Accent
Всем привет! =)Вчера вдруг перестал работать прикуриватель, полез в интернет и решил сделать пост где опишу все схемы предов и реле в акценте для себя, а может и кому-то из вас он понадобится. К тому же захотел, чтобы ДХО, которые предыдущий владелец устанавливал, включались с кнопки в салоне, а не сами вместе с зажиганием =)
Блок реле и предохранителей под капотомОн находится справа, между стаканом и аккумулятором (фото ниже)
1 — предохранитель 100 А цепи генератора;2 — предохранитель 50 А комплексный (цепей электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ);3 — предохранитель 30 А цепи ламп головного и габаритного света;4 — предохранитель 20 А цепи блока управления двигателем;5 — предохранитель 30 А цепи пуска двигателя и катушек зажигания;6 — предохранитель 20 А цепи вентилятора радиатора системы охлаждения двигателя;7 — разъем электропроводки;8 — реле вентилятора отопителя;9 — реле звукового сигнала;10 — предохранитель 10 А цепи лампы освещения салона;11 — предохранитель 10 А цепи головного устройства системы звуковоспроизведения;12 — реле 2 вентилятора теплообменника конденсатора системы кондиционирования;13 — реле муфты компрессора кондиционера;14 -гнездо реле противотуманных фар;15 — резервное гнездо предохранителя;16 — предохранитель 15 А регулятора холостого хода и датчика положения распределителного вала;17 — предохранитель 10 А цепи блока управления двигателем;18 — реле вентилятора радиатора системы охлаждения двигателя;19 — предохранитель 10 А цепи включения кондиционера;20 — реле 1 вентилятора теплообменника конденсатора системы кондиционирования;21 — предохранитель 10 А цепи блока управления двигателем;22 — предохранитель 10 А цепи муфты компрессора кондиционера;23 — предохранитель 10 А цепи звукового сигнала;24 — предохранитель 15 А цепи противотуманных фар;25 — предохранитель 10 А цепи правой лампы головного света;26 — предохранитель 10 А цепи левой лампы головного света;27 — предохранитель 10 А цепи ламп габаритного света правого борта автомобиля;28 — предохранитель 10 А цепи ламп габаритного света левого борта автомобиля;29 — реле ламп габаритного света;30 — резистор предварительного возбуждения генератора;31 — реле стартера;32 — предохранитель 20 А цепи вентилятора теплообменника конденсатора системы кондиционирования;33 — предохранитель 30 А цепи электростеклоподъемников;34 — предохранитель 30 А цепи блока управления АБС;35 — гнездо реле постоянно включенного ближнего света;36 — реле топливного насоса;37 — предохранитель 30 А цепи блока управления АБС;38,39 — гнездо диода;40 — предохранитель 30 А цепи вентилятора отопителя.
Блок предохранителей в салонеРасположен под панелью приборов слева от ног за пластиковой крышкой
1 — предохранитель 10 А цепи указателей поворота;2 — предохранитель 10 А цепей АБС, контрольных ламп в комбинации приборов;3 — предохранитель 10 А цепи комбинации приборов;4 — предохранитель 15 А цепи подушки безопасности;5 — предохранитель 10 А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач;6 — предохранитель 10 А цепи электрического привода блокировки двери (ЦЗ);7 — предохранитель 10 А цепи аварийной сигнализации;8 — предохранитель 10 А цепи сигналов торможения;9 — предохранитель 20 А цепи обогрева заднего стекла;10 — предохранитель 10 А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях;11 — предохранитель 20 А цепи очистителя и омывателя ветрового стекла;12 — предохранитель 10 А цепи обогрева сиденья (опция);13 — предохранитель 10 А цепи АБС;14 — резервное гнездо предохранителя;15 — предохранитель 15 А цепи прикуривателя;16 — предохранитель 10 А цепи наружных зеркал с электроприводом;17 — предохранитель 10 А цепи кондиционера;18 — резервное гнездо предохранителя.
Блок реле в салонеон расположен за дополнительным вещевым ящиком (бардачком)
1 — реле электронного распределения тормозных усилий (EBD);2 — реле противотуманного света в задних фонарях;3 — главное реле системы управления двигателем (для наглядности крепление отсоединено);4 — реле ламп головного света;5 — реле очистителя и омывателя ветрового стекла;6 — реле АБС;7 — реле электростеклоподъемников;8 — реле обогрева заднего стекла;9 — реле звукового сигнализатора;10 — реле указателей поворота и аварийной сигнализации.
Порог срабатывания предохранителей
Из описанного выше становится ясно, что предохранитель в автомобиле разрушается в случае превышения номинального значения электричества. Плавкая часть предохранителя перегревается и сгорает.
Номинальный ток предохранителя рассчитывается по формуле: Inom=Pmax/U.
- Inom – это номинальная величина тока, которая измеряется в Амперах;
- Pmax – это максимально возможная нагрузка, которую может обрабатывать тот или иной прибор. Мощность указывается на приборах и измеряется в Ваттах;
- U – это уровень напряжения сети. Данный показатель измеряется в Вольтах. Уровень напряжения в сети автомобиля составляет 12 Вольт.
Предохранители и реле Nissan X-Trail T31
Рассмотрены автомобили 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.
Расположение монтажного блока предохранителей и реле в моторном отсеке.
Чтобы добраться до блока необходимо снять воздухоотвод…
Чтобы добраться к «А», необходимо отжать фиксатор и снять крышку.
А вот и схема расположения деталей в блоке «А»:
Расшифровка:
Предохранители плавкие вставки и защищаемые ими цепи
Реле и подключаемые ими цепи
Чтобы добраться до блока «Б» в моторном отсеке, необходимо освободить четыре фиксатора и вытащить блок из кожуха.
Детали в нем расположены следующим образом:
Расшифровка:
Реле:
Нахождение предохранителей на клемме «плюс» аккумуляторной батареи.
Расшифровка:
Блок предохранителей и реле в салоне.
Данный блок находится слева приборной панели:
Вот и сама схема нахождения предохранителей и реле в салоне авто:

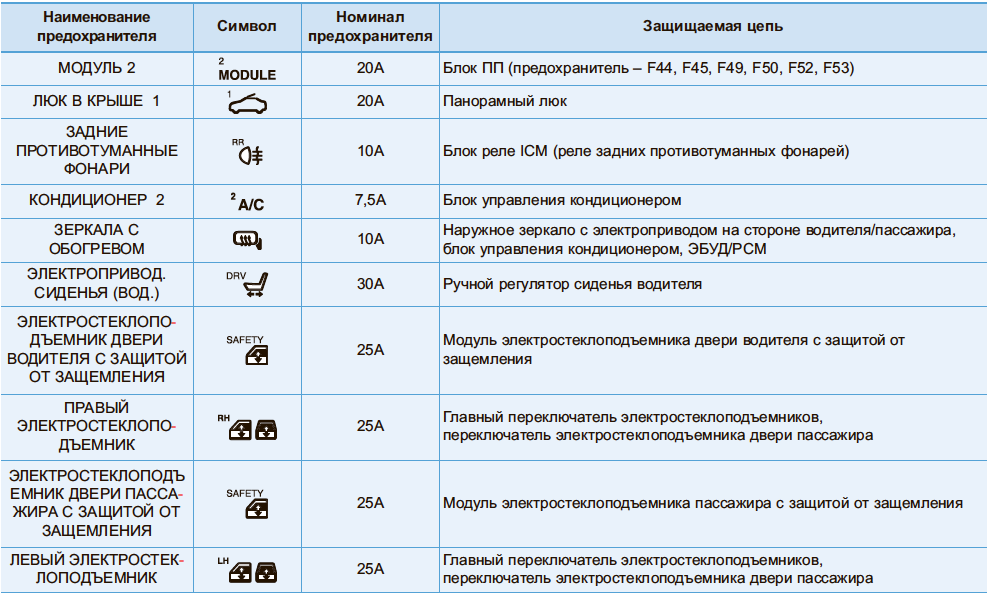

Блоки в салоне
Расположение блоков
Toyota Ipsum
Схема
Описание
- 7 реле топливного насоса
- 8 блок управления двигателем
- 9 блоков управления камерой заднего вида
- 10 центральный монтажный блок
- 11 радиоусилителей
- 12 ТВ-ресивер (с 08.97)
- 13 релейный блок n. 1,
- 14 реле заднего обогревателя
- 15 блок предохранителей в салоне
- блок 16 реле на переборке моторного отсека
- 17 вспомогательных силовых реле
- 18 реле управления центральным замком
- 19 датчик центральной подушки безопасности
- 20 датчик замедления (ABS)
- 21 усилитель кондиционера
- 22 Блок управления ABS
- 23 блок предохранителей
- 24 блока управления парковочной системой
- 25 соединительный кронштейн.
Toyota Picnic
Схема
Деловое свидание, встреча
- 6 реле управления дверным замком
- 7 блок управления иммобилайзером
- 8 центральный монтажный блок
- 9 блок управления двигателем (модели с МКПП), блок управления двигателем и АКПП (модели с АКПП)
- 10 реле дневных ходовых огней
- 11 реле топливного насоса
- 12 Блок управления АБС
- 13 усилитель кондиционера
- 14-релейный разъем для подключения дополнительного оборудования
- 15 монтажный блок для подключения дополнительного оборудования
- 16 усилитель иммобилайзера
- 17 Датчик SRS
- 18 блок предохранителей в салоне
- 19 встроенных реле
- 20 реле заднего обогревателя
- блок реле 21 в переборке подкапотного пространства.
Блок предохранителей
Блок предохранителей расположен в нижней части приборной панели за защитной крышкой.
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 7.5A TURN — указатели поворота |
| 2 | 7,5A IDLE UP — Электронный блок управления двигателем |
| 3 | ДВЕРЬ 30А — Дверные замки |
| 4 | ЗАПУСК 7.5A — Электронный блок управления двигателем |
| 5 | CODA 10A — Размеры внешнего освещения |
| 6 | WIPER 20A — Стеклоочистители и омыватель |
| 7 | 10A ECU-IG — ABS, система парковки, электронный блок управления системой полного привода |
| восемь | МЕТРО 15А АС — Кондиционирование и отопление |
| девять | 15A STOP — стоп-сигналы, дополнительный стоп-сигнал |
| 10 | 15 А, РАДИО — часы, радио, проигрыватель компакт-дисков, предохранитель прикуривателя, система управления зеркалами |
| одиннадцать | 7,5A IG — Электронный блок управления двигателем |
| 12 | 30A RR DEF — Обогрев заднего стекла |
| 13 | HEATER RR 10A — Задний обогреватель |
| 14 | 15A FR FOG — Передние противотуманные фары |
| 40A AM1 — Контактор силовой группы замков зажигания | |
| ИСТОЧНИК ПИТАНИЯ 30А — Электрические стеклоподъемники |

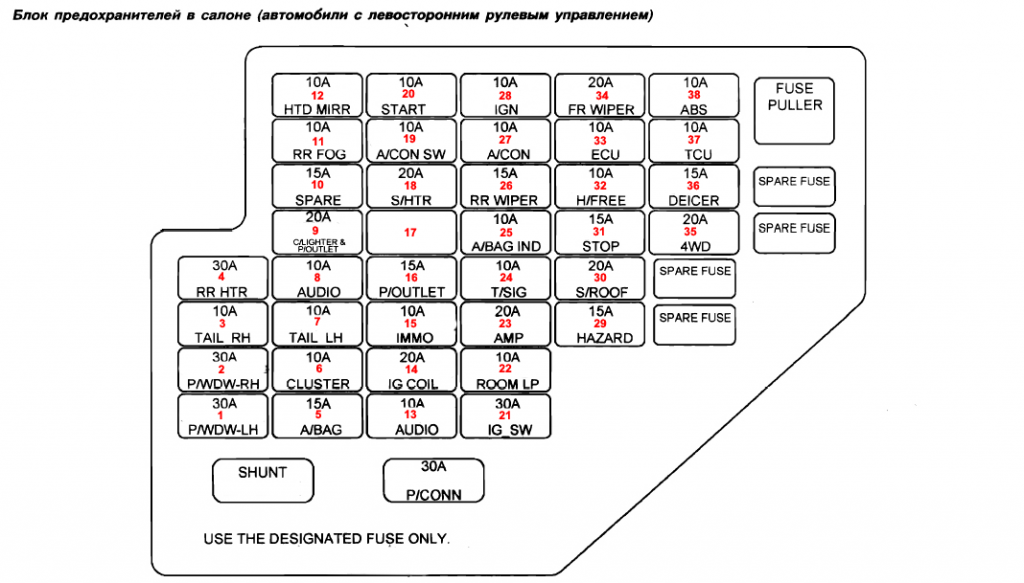

Расположен в левом торце панели приборов
Для доступа к предохранителям откройте полностью дверь. возьмитесь пальцем за специальное отверстие и преодолевая усилие снимите крышку.
Для извлечения предохранителей используем пинцет, расположенный в блоке под капотом.
Реле в салоне несъемны. Для замены меняем корпус блока.
| Номер | Цвет | Назначение |
| 1 (30 А) | Зеленый | Левый стеклоподъемник |
| 2 (30 А) | Зеленый | Правый стеклоподъемник |
| 3(10 А) | Красный | Правый задний фонарь, освещение вещевого ящика |
| 4 (30 А) | Зеленый | Обогрев заднего стекла |
| 5 (15 А) | Синий | Блок управления системой безопасности (SRS) |
| 6 (10 А) | Красный | Комбинация приборов, блок управления электрооборудованием салона и противоугонной сигнализацией (ETACS) |
| 7 (10 А) | Красный | Левая фара, левый задний фонарь, лампы освещения номерного знака |
| 8 (10 А) | Красный | Часы, аудиосистема, привод управления боковыми зеркалами заднего вида |
| 9 (20 А) | Желтый | Предохранитель прикуривателя hyundai tucson |
| 10 (15 А) | Синий | Не используется |
| 11 (10 А) | Красный | Задние противотуманные фонари |
| 12 (10 А) | Красный | Привод управления боковыми зеркалами заднего вида, обогрев зад* него стекла |
| 13 (10 А) | Красный | Аудиосистема |
| 14 (20 А) | Желтый | Катушка зажигания (только для двигателя 2.7 л) |
| 15 (10 А) | Красный | Иммобилизатор (только для двигателя 2,7 л) |
| 16 (15 А) | Синий | Задняя электрическая розетка |
| 17 (10 А) | Красный | Не используется |
| 18(20 А) | Желтый | Обогрев сидений |
| 19 (10 А) | Красный | Кондиционер |
| 20 (10 А) | Красный | Противоугонная сигнализация, переключатель режимов работы трансмиссии, замок зажигания |
| 21 (30 А) | Зеленый | Замок зажигания |
| 22 (10 А) | Красный | Освещение салона, кондиционер, часы, блок управления электрооборудованием салона и противоугонной сигнализацией ETACS |
| 23 (20 А) | Желтый | Аудиосистема |
| 24 (10 А) | Красный | Аварийная сигнализация, датчик освещенности, переключатель режимов работы трансмиссии |
| 25 (10 А) | Красный | Комбинация приборов, |
| 26 (15 А) | Синий | Репе блокировки обогрева, очистителя и смывателя заднего стекла |
| 27 (10 А) | Красный | Люк в крыше, управление кондиционером, вентилятор кондиционера или отопителя, блок управления электрооборудованием салона и противоугонной сигнализацией ETACS |
| 28 (10 А) | Красный | Габаритные огни, фары |
| 29 (10 А) | Красный | Аварийная сигнализация, иммобилизатор (только для двигателя 2,7 л) |
| 30 (20 А) | Желтый | Люк в крыше, привод замков дверей |
| 31 (15 А) | Синий | Стоп-сигналы, привод управления боковыми зеркалами заднего вида |
| 32 (10 А) | Красный | Не используется |
| 33 (10 А) | Красный | Круиз-контроль, стоп-сигналы, блоки управления двигателем и коробкой передач, спидометр, система включения полного привода, противобуксовочнэя система TCS, система повышение курсовой устойчивости ESP |
| 34 (20 А) | Желтый | Очиститель ветрового стекла, подрулевой переключатель |
| 35 (20 А) | Желтый | Система включения полного привода |
| 36(15А) | Синий | Обогреватель ветрового стекла |
| 37 (10 А) | Красный | Блок управления коробкой передач (только для двигателя 2,7 л) |
| 38 (10 А) | Красный | Система повышения курсовой устойчивости ESP. система ABS |
| POWER CONNECTOR (30 А) | “ | Аудиосистема, освещение салона, кондиционер, часы, блок управления электрооборудованием салона и противоугонной сигнализацией (ETACS) |
| POWER WINDOW RELAY | “ | Реле стеклоподъемников |
| TAIL LAMP RELAY | — | Реле задних фонарей |
| REAR DEfOGGER RELAY | “ | Реле обогревателя заднего стекла |
Описание предохранителей на автомобиль Nissan X-Trail Т31: расположение, схемы, цена
Независимо от модификации Ниссан Х Трейл Т31, монтажные блоки оснащены модулями защиты ножевого типа.
Схема установки предохранителей
| Маркировка / ампераж | За что отвечает (с описанием) |
| F (Ф-1) / 20 | Автомобильный сигнал |
| F (Ф-2) / 5 | Центральный замок |
| F (Ф-3) / 10 | Резервация |
| F (Ф-4) / 10 | Система электрического питания |
| F (Ф-5) / 20 | Стеклоочистители лобового стекла |
| F (Ф-6) / 30 | Омыватели передних фар |
| F (Ф-7) / 30 | Омыватель заднего стекла |
| F (Ф-8) / 7,5 | Топливная аппаратура (дополнительно) |
| F (Ф-9) / 10 | Спидометр, тахометр, датчики |
| F (Ф-10) / 10 | Система курсовой стабилизации |
| F (Ф-11) / 10 | АБС (ABS) |
| F (Ф-12) / 10 | Резервация |
| F (Ф-13) / 30 | Резервация |
| F (Ф-14) / 30 | Подсветка вещевого ящика |
| F (Ф-15) / 10 | Вентилятор отопителя (печка) |
| F (Ф-16) / 15 | Система кондиционирования |
| F (Ф-17) / 15 | Топливная система, бензонасос |
| F (Ф-18) / 10 | Система безопасности |
| F (Ф-19) / 10 | Резервация |
| F (Ф-20) / 10 | Датчик силового агрегата |
| F (Ф-21) / 5 | Боковые зеркала |
| F (Ф-22) / 5 | Стоп сигналы |
| F (Ф-23) / 5 | Автомобильная розетка |
| F (Ф-24) / 5 | Дополнительная электрическая сеть |
| F (Ф-25) / 5 | Аварийка, поворотники |
| F (Ф-26) / 5 | Резервация |
| F (Ф-27) / 20 | Обогрев заднего стекла |
| F (Ф-28) / 15 | Кислородный датчик |
| F (Ф-29) / 15 | Резервация |
| F (Ф-30) / 20 | Стеклоподъемники |
| F (Ф-31) / 15 | Контролер трансмиссии автоматического типа |
| F (Ф-32) / 20 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-33) / 20 | Резервация |
| F (Ф-34) / 20 | Резервация |
| F (Ф-35) / 20 | Резервация |
Схема расположения реле – коммутаторов
| Обозначение | Какой за что отвечает / что обеспечивает |
| K 1 | Головной свет |
| K 2 | Дроссельная заслонка |
| K 3 | Стеклоподъемники |
| K 4 | Противотуманные фары задние |
| K 5 | Зажигание |
| K 6 | Топливная аппаратура |
| K 7 | Электрическое оборудование |
| K 8 | Резервация |
| K 9 | Резервация |
| K 10 | Резервация |
| K 11 | Резервация |
| K 12 | Стоп сигналы |
| K 13 | Подсветка |
| K 14 | Освещение салона |
| K 15 | Резервация |
| K 16 | Резервация |
| K 17 | Резервация |
