Mitsubishi space wagon

Блок под капотом

Он расположен в левой части моторного отсека, рядом с аккумуляторной батареей.

Magentis 1

Картина

Пример диаграммы

Расшифровка предохранителей

COMD FAN	Вентилятор кондиционера 20А
PWRWIND	Электрические стеклоподъемники 40А
АБС 2	30А АБС
IGN SW-1	Замок зажигания 30А
АБС 1	30А АБС
IGN SW-2	Замок зажигания 30А
RAD FAN MTR	Электродвигатель вентилятора радиатора 30А
1 ТОПЛИВНЫЙ НАСОС	Топливный насос 20А
2 HD LP LO	Ближний свет фар 15А
3 АБС	10А система АБС
4 ИНЖЕКТОР	Инжектор 10А
5 A / C COM PR	Компрессор кондиционера 10А
6 АТМ РАССТОЯНИЕ	Реле ATM 20A
7 CURATE	Реле 30А электронного блока управления двигателем
8 КАТУШКА IG	20А Катушка зажигания, датчик неисправности зажигания
9 ОЗСНСР	Датчик кислорода 15А
10 ЭКЮ	15A ECM, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, серворегулятор скорости xx, dpkv
11 РОГ	Сигнал 10А
12 ГОЛОВКА LP HI	Фары дальнего света 15А
13 LP ПРОМЫВКА ГОЛОВКИ	Электродвигатель омывателя фар 20А
14 ДХО	15А противоугонная система
15 ЛЯГУШКА	15A Передние противотуманные фары
16 ГОЛОВКА НД НИЗКАЯ ПРАВ	Ксеноновые фары 15А
17 ЗАПАСНОЙ	Запасной предохранитель на 30 А
18 ЗАПЧАСТИ	Запасной предохранитель 20А
19 ЗАПАСНОЙ	Замена предохранителя 15А
20 ЗАПАСНЫХ ЧАСТЕЙ	Запасной предохранитель 10А
21 ВОЗДУХОДУВКА	Вентилятор отопителя 30А
ПРЕДОХРАНИТЕЛЬ 22 PWR-2	Предохранитель блока питания 30А 2
23 FWRAMP	Усилитель звука 20А
24 ОТКРЫВАЮЩАЯСЯ КРЫША	15A Дверь, диагностический разъем
25 VAIL LP	Реле крышки багажника 20А
26 PWR ПРЕДОХРАНИТЕЛЬ-1	Предохранитель 1 питания 30А, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ЭКЮ	10A Электронный блок управления двигателем
28 RRHTD	Реле на 30А обогрева заднего стекла и боковых зеркал.

Описание реле

РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

Magentis 2

Схема

Деловое свидание, встреча

I / PB + 2	50A На панели B +
АБС 2	40А АБС
ДХО	Дневные ходовые огни 15А
РОГ	Сигнал 15А
НИЗКИЙ H / LP	Фары 15А
F / НАСОС	20А Топливный насос
H / LP HI	Фары 15А
ЭБУ	10А Блок управления двигателем
АБС 1	40А АБС
ALT	Генератор 125/150 А
ЗАМЕНА	Запасной предохранитель 10А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
FRTFOG	15A Передняя противотуманная фара
РЕЛЕ ЭБУ	30А Блок управления двигателем
УСИЛИТЕЛЬ МОЩНОСТИ	Усилитель звука 20А
ЗАМЕНА	Замена предохранителя 15А
ЗАМЕНА	Запасной предохранитель 20А
P / ВЫХОД	Розетка 25А
РАД ВЕНТИЛЯТОР	Вентилятор радиатора 30 / 40А
PCU	10A Датчики системы управления трансмиссией, TCU
Брюшные мышцы	10А АБС
ВЫСТРЕЛИЛ	Подогрев сидений 25А
Банкомат	20А Управление АКПП
S / КРЫША	20А люк на крыше
ЗАМЕНА	Запасной предохранитель 20А
РЕЗЕРВНОЕ КОПИРОВАНИЕ	10A Задний фонарь
RR HTD	40А Обогрев заднего стекла
IGN 1	Зажигание 30А
B+	30A B панель B +
ХВОСТ	20А Задний фонарь
A / CON	10А Кондиционер
ЭБУ-1	20А Блок управления двигателем
КАТУШКА ЗАЖИГАНИЯ	Катушка зажигания 20А
СНСР 3	Датчики 10А
ВОЗДУХОДУВКА	Вентилятор 40А
IGN 2	Зажигание 30А
СНСР 2	Датчики 15А
РОГОВОЕ РЕЛЕ	Сигнальное реле
HDLP_LOW RELAY	Реле фар
RAD FAN_HI РЕЛЕ	Реле вентилятора радиатора
RAD FAN_RELÈ LOW	Реле вентилятора радиатора
F / РЕЛЕ НАСОСА	Реле топливного насоса
РЕЛЕ ОЧИСТИТЕЛЯ	Реле стеклоочистителя
ГЛАВНОЕ РЕЛЕ	Главное реле
ПУСКОВОЕ РЕЛЕ	Реле стартера
РЕЛЕ КОНТРОЛЯ АТМ	Реле управления АКПП
РЕЛЕ A / CON	Реле кондиционера

Дополнительный блок

Устанавливается спереди под сажей в моделях Magentis с дизельными двигателями.

Описание

ФИТИНГ ПРЕДОХРАНИТЕЛЯ СВЕЧИ ЗАЖИГАНИЯ	Штекер предпускового подогрева 80А, Воздушный отопитель
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ №1	PTC 50A реле нагревателя 1
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 2	Реле 2 нагревателя PTC 50A
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ PTC НАГРЕВАТЕЛЯ № 3	Реле нагревателя PTC 50A 3
ПОДКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	40A Подогреватель топливного фильтра
РЕЛЕ СВЕЧИ ЗАЖИГАНИЯ	Реле штекера предпускового подогрева
РЕЛЕ НАГРЕВАТЕЛЯ PTC №1	Реле 1 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC №2	Реле 2 нагревателя PTC
РЕЛЕ НАГРЕВАТЕЛЯ PTC № 3	Реле нагревателя PTC 3
РЕЛЕ НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА	Реле подогревателя топливного фильтра

Блок в салоне

Расположен под панелью приборов со стороны водителя.

Схема

Назначение предохранителей

1	15А Стекло очиститель заднего стекла
2	Резерв
3	10А Радио, Аудио
4	15А Прикуриватель
5	10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой
6	10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля
7	20А Контроль двигателя
8	10А Фонари заднего хода
9	10А Задний противотуманный фонарь
10	20А Центральный замок
11	30А Обогреватель заднего стекла
12	30А Нагреватель
13	20А Люк на крыше
14	10А АБС
15	20А Сиденье с подогревом
16	10А Зеркала с подогревом
17	Резерв
18	Резерв
19	Резерв
20	Резерв

Большинство цепей питания электрооборудования японского минивэна защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены модели Митсубиси Спэйс Вагон, Шариот Грандис, РВР, Спэйс Раннер 2WD&4WD 1997, 1998, 1999, 2001, 2002, 2003 года выпуска с двигателями 4G93 (1,8 л GDI), 4G63 (2,0л Turbo), 4G64 (2,4л GDI).

В салоне

Расположение компонентов: B — монтажный блок в салоне.

Схема салонного блока предохранителей (B на картинке)
№	Описание	Ток, А
1	Блок управления кондиционером, электронный блок управления ETACS, розетки, боковые зеркала заднего вида с электроприводом, электродвигатель очистителя заднего стекла	15
2
3	Аудиосистема	10
4	Часы, прикуриватель, навигационная система, многофункциональный дисплей	15
5	Электронный блок управления ABS, датчик замедления (4WD), реле индикатора системы ABS, блок управления кондиционером, блок управления компрессором кондиционера (модели с кондиционером с ручным управлением), электронный блок управления люком, реле обогревателя заднего стекла, сервопривод заслонки забора воздуха, реле электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора-отопителя, блок управления электрооборудованием, выключатель кондиционера (модели с кондиционером с ручным управлением), реле антиобледенителя щеток, выключатель антиобледенителя щеток	10
6	Электронный блок управления ETACS, электронный блок управления SRS, комбинированный переключатель, комбинация приборов, датчик скорости автомобиля	10
7	—
8	Электронный блок управления АКПП, электронный блок управления ETACS, электронный блок управления SRS, датчик частоты вращения выходного вала АКПП, фонари заднего хода, датчик частоты вращения входного вала АКПП, многофункциональный дисплей, задние комбинированные фонари	10
9	—
10	Электронный блок управления ETACS, диагностический разъем	15
11	Обогреватель заднего стекла	30
12	Блок управления компрессором кондиционера (модели с кондиционером с ручным управлением), контроллер электродвигателя вентилятора отопителя (модели с кондиционером с автоматическим управлением), электродвигатель вентилятора отопителя, выключатель кондиционера (модели с кондиционером с ручным управлением), резистор (модели с кондиционером с ручным управлением)	30
13	Блок аварийных предохранителей	10
14	15
15	20
16	30

В моторном отсеке

Расположение компонентов: A — блок реле и предохранителей в моторном отсеке. Фото — пример.

• Видеорегистратор blackview md x2 android инструкция



• Starline s96 и s66 отличия



• Пежо гарантия от сквозной коррозии



• Калибровка вариатора тойота витц



• Поршни ваз со смещением 7мм

Блок в салоне

Расположен под панелью приборов со стороны водителя.

Назначение предохранителей

p, blockquote 12,0,0,0,0 —>

1	15А Стекло очиститель заднего стекла
2	Резерв
3	10А Радио, Аудио
4	15А Прикуриватель
5	10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой
6	10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля
7	20А Контроль двигателя
8	10А Фонари заднего хода
9	10А Задний противотуманный фонарь
10	20А Центральный замок
11	30А Обогреватель заднего стекла
12	30А Нагреватель
13	20А Люк на крыше
14	10А АБС
15	20А Сиденье с подогревом
16	10А Зеркала с подогревом
17	Резерв
18	Резерв
19	Резерв
20	Резерв

Обозначение реле

p, blockquote 14,0,0,0,0 —>

1. Реле задних противотуманных фонарей
2. Реле электропривода стекло подъемников
3. Реле генератора
4. Реле электродвигателя вентилятора отопителя – задний кондиционер
5. Реле обогревателя заднего стекла
6. Реле электродвигателя вентилятора отопителя — передний кондиционер
7. Реле вспомогательных цепей зажигания

Тормозная система

• Как поменять бачок тормозной жидкости Митсубиси RVR
• Как поменять блок абс Митсубиши РВР
• Как заменить датчик абс Митсубиши РВР
• Установка задних тормозных дисков Мицубиси RVR своими руками
• Как поменять задние тормозные колодки Мицубиши РВР
• Как заменить колодки ручника Mitsubishi RVR своими руками
• Ремонт передних тормозных дисков Мицубиси РВР
• Как поменять передние тормозные колодки Митсубиши РВР
• Поменять ручник Mitsubishi RVR
• Замена тормозного цилиндра Mitsubishi RVR
• Поменять тормозную жидкость Mitsubishi РВР
• Как поменять тормозные трубки Мицубиси RVR
• Как заменить тормозные шланги Мицубиши RVR своими руками
• Как поменять трос ручника Мицубиси РВР
• Как поменять трос ручного тормоза Митсубиши РВР

Блок под капотом

Находится рядом с аккумуляторной батареей.

p, blockquote 15,0,0,1,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Описание предохранителей

p, blockquote 19,0,0,0,0 —>

1	100А Генератор
2	60А АБС
3	60А Группа предохранителей
4	50А Контроллер электродвигателя вентилятора отопителя
5	20А Система управления двигателем, система управления АКПП (INVECS-II 4A/T)
6	30А Замок зажигания
7	40А Привод стеклоподъемников с электроприводом
8	15А Розетки питания дополнительного оборудования в салоне
9	15А Антиобледенитель щеток
10	10А Аварийная сигнализация и указатели поворотов
11	15А Стоп сигналы
12	10А Аудио система
13	10А Система подсветки
14	10А Компрессов кондиционера
15	20А Противотуманные фары
16	10А Сигнал
17	20А Очистители и омыватели лобового стекла
18	10А Габариты
19	10А Габариты
20	10А Ближний свет
21	10А Ближний свет
22	10А Дальний свет
23	10А Дальний свет

Расшифровка реле

p, blockquote 20,0,0,0,0 —>

• А — Реле сигнала
• B — Реле противотуманных фар
• С — Реле управления двигателем
• D — Реле электродвигателя вентилятора системы охлаждения
• E — Реле вентилятора
• J — Реле электромагнитной муфты компрессора кондиционера
• K — Реле электродвигателя вентилятора системы охлаждения
• L — Реле бензонасоса
• M — Главное реле системы впрыска
• N — Реле управления форсунок
• O — Управляющее реле АКПП

p, blockquote 21,0,0,0,1 —>

Есть чем дополнить материал — пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/mitsubishi/wagon.html

Описание групп предохранителей и реле на Митсубиси Паджеро 2 и 4М40

На панели под приборной доской имеются перемычки, подключенные к следующим электроприборам:

• вспомогательному отопителю;
• кондиционеру;
• стоп-сигналам;
• поворотникам;
• дворникам;
• управлению повышенной передачей на автомобилях с АКПП;
• электрическим замкам в дверях;
• цифровым часам;
• плафону в салоне.

На обратной стороне платы находятся 2 группы коммутационных переключателей, подающих напряжение к таким электроприборам:

• указателям поворота;
• заднему отопителю;
• стеклоочистителю;
• центральному замку;
• стеклоподъемнику.

В моторном отсеке можно найти плавкие вставки, подключенные к такому оборудованию:

• свечам накаливания;
• генератору переменного тока;
• противотуманным фарам;
• многоточечному впрыску (для двигателей на бензине);
• АБС;
• подогревателю топлива (дизель);
• компрессору кондиционера;
• аварийным огням;
• задним фонарям;
• дальнему свету;
• выключателю зажигания.

Рядом стоят реле, обеспечивающие правильный порядок включения следующим устройствам:

• вентилятору конденсатора;
• передним фарам;
• габаритам;
• интеркулеру;
• задним ПТФ.

Посмотреть распиновку с номиналами предохранителей можно в таблицах ниже.

Подробная расшифровка блока предохранителей в табличной форме.

1 поколение

Места расположения блоков

1 – Главный блок – находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

2 – Дополнительный блок – расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

Вариант 1

Вариант 2

Главный блок

Фото пример

Схема

Вариант 1

Описание

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головно­го света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и орга­нов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

• I— реле зажигания после включения зажигания;
• II—реле включения обогрева заднего стекла;
• III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
• IV—реле контрольной лампы незастегнутых ремней безопасности;
• V — реле-прерыватель стеклоочистителей;
• VI—реле очистителя заднего стекла;
• VII—реле включения очистителя и омывателя фар;
• VIII — реле времени включения плафонов;
• IX—реле включения электродвигателей регулировки задних сидений;
• X — реле включения дальнего света фар;
• XI—реле зажигания при работающем двигателе;
• XII — реле блокировки стартера для автомобилей с автоматической КП;
• А, Е —реле включения ближнего света фар на варианте для Швеции;
• В —резерв;
• С — реле включения звуковых сигналов;
• О—реле открытия крышки багажника;
• F—реле включения ближнего света фар;
• G — реле включения обогрева сидений;
• Н — реле включения противотуманных фар

Вариант 2

Назначение

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы ан­тиблокировки тормозов
30А	Реле времени включения обогрева вет­рового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положе­ния передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

Блоки под капотом

Вариант 1

p, blockquote 28,0,0,0,0 —>

Главный блок

Находится в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 29,0,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Схема

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Расшифровка

p, blockquote 34,0,0,0,0 —>

1	10А АБС
2	10А Дальний свет
3	10А Задние габаритные огни
4	10А Задние габаритные огни
5	10А Аварийная сигнализация
6	20А Обогреватель заднего стекла
7	30А Стекло подъемники
8	40А Система пуска
9	40А Зажигание, впрыск
10	30А Вентилятор радиатора
11	30А Ближний свет
12	20А Система управления двигателем
13	80А Генератор
A	Реле габаритов
B	Реле фар головного света
C	Реле вентилятора радитора
D	Реле стартера
E	Реле системы пуска, генератор

Блок на АКБ

Располагается на плюсовой клемме аккумуляторной батареи.

p, blockquote 35,0,0,0,0 —>

p, blockquote 36,0,0,0,0 —>

Обозначение

Дополнительные элементы

Рядом с основным блоков крепится дополнительный блок.

p, blockquote 38,0,0,0,0 —>

Схема

p, blockquote 39,0,0,1,0 —>

p, blockquote 40,0,0,0,0 —>

Описание

Так же с правой стороны подкапотного пространства возможна установка некоторых реле.

p, blockquote 42,0,0,0,0 —>

p, blockquote 43,0,0,0,0 —>

Назначение

1. реле сигнала
2. реле АБС

Главный блок

Находится с левой стороны рядом с аккумулятором.

p, blockquote 45,0,0,0,0 —>

Схема с крышки блока

p, blockquote 46,0,0,0,0 —>

p, blockquote 47,0,0,0,0 —>

Обозначение

p, blockquote 48,0,0,0,0 —>

1	15А Стоп-сигнал
2	10А Аварийная сигнализация
3	15А Противоугонные фонари
4	10А Габаритные огни
5	10А Габаритные огни
6	10А Кондиционер
7	10А Дальний свет фар
8	10А Звуковой сигнал
9	10А Радио
10	10А Лампы освещения салона
11	20А Диагностика двигателя
12	30А Электрические стеклоподъемники
13	30А Вентилятор радиатора системы охлаждения
14	40А Фары головного освещения
15	30А Замок зажигания
16	60А Предохранитель
17	25А Кондиционер
18	100А Генератор

Дополнительный блок

Тут располагаются предохранители и реле отвечающие за систему кондиционирования и обогрев.

p, blockquote 49,0,0,0,0 —>

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —> p, blockquote 52,0,0,0,1 —>

В этой статье мы рассмотрим Mitsubishi Mirage шестого поколения, выпускаемый с 2012 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Mitsubishi Mirage / 2014, 2015, 2016, 2017, 2018 и 2019 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Блок в салоне Mitsubishi Space Wagon

Расположен под панелью приборов со стороны водителя.

Схема

Назначение предохранителей

1	15А Стекло очиститель заднего стекла
2	Резерв
3	10А Радио, Аудио
4	15А Прикуриватель
5	10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой
6	10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля
7	20А Контроль двигателя
8	10А Фонари заднего хода
9	10А Задний противотуманный фонарь
10	20А Центральный замок
11	30А Обогреватель заднего стекла
12	30А Нагреватель
13	20А Люк на крыше
14	10А АБС
15	20А Сиденье с подогревом
16	10А Зеркала с подогревом
17	Резерв
18	Резерв
19	Резерв
20	Резерв

Обозначение реле

1. Реле задних противотуманных фонарей
2. Реле электропривода стекло подъемников
3. Реле генератора
4. Реле электродвигателя вентилятора отопителя – задний кондиционер
5. Реле обогревателя заднего стекла
6. Реле электродвигателя вентилятора отопителя передний кондиционер
7. Реле вспомогательных цепей зажигания

Двигатель

• Как заменить антифриз Митсубиши RVR своими руками
• Как заменить бензонасос Митсубиси RVR своими руками
• Замена блока управления двигателем Мицубиси РВР своими руками
• Как заменить водяной насос Митсубиси РВР своими руками
• Снятие впускного коллектора Митсубиси РВР своими руками
• Как заменить втулку на стартере Мицубиси РВР своими руками
• Установка втулки шатуна Митсубиси RVR своими руками
• Снятие выпускного коллектора Mitsubishi RVR своими руками
• Как поменять гидрокомпенсаторы Мицубиси РВР своими руками
• Как поменять головку блока цилиндров Мицубиси RVR
• Установка датчика давления масла Мицубиси RVR своими руками
• Поменять датчик детонации Mitsubishi РВР
• Заменить датчик кислорода Мицубиши RVR
• Заменить датчик коленвала Mitsubishi РВР своими руками
• Как заменить датчик массового расхода воздуха Митсубиши РВР своими руками
• Поменять датчик охлаждающей жидкости Митсубиши RVR
• Заменить датчик распредвала Митсубиси RVR
• Замена датчика температуры Мицубиси РВР
• Ремонт датчика уровня топлива Мицубиши RVR
• Заменить датчик холостого хода Мицубиси RVR
• Установка дмрв Мицубиси RVR своими руками
• Как снять клапанную крышку Мицубиши RVR
• Как заменить компрессор кондиционера Митсубиши РВР
• Как заменить кран отопителя Mitsubishi RVR
• Как снять крышку двигателя Мицубиши РВР
• Замена масла в акпп Митсубиси РВР
• Как поменять масло в двигателе Митсубиси RVR
• Как поменять маслосъемные колпачки Мицубиши RVR
• Установка маслосъемных колец Митсубиси RVR
• Как заменить масляный насос Митсубиси RVR
• Поменять направляющие втулки клапанов Мицубиси RVR
• Как поменять натяжитель цепи грм Мицубиши РВР своими руками
• Заменить натяжной ролик ремня генератора Митсубиси РВР
• Замена опор двигателя Митсубиши РВР
• Поменять охлаждающую жидкость Mitsubishi РВР
• Как поменять подушки двигателя Мицубиши RVR своими руками
• Ремонт подшипника коленвала Митсубиси RVR своими руками
• Заменить помпу Митсубиши РВР
• Как заменить поршневые кольца Мицубиши РВР
• Как поменять прокладку гбц Mitsubishi RVR своими руками
• Ремонт прокладки головки блока цилиндров Митсубиси RVR
• Поменять прокладку клапанной крышки Митсубиси РВР своими руками
• Как заменить прокладку коллектора Митсубиши РВР своими руками
• Как заменить радиатор кондиционера Митсубиси RVR
• Как поменять радиатор печки Митсубиши RVR
• Как заменить распредвал Митсубиши RVR своими руками
• Замена расширительного бачка Мицубиши РВР
• Установка ремня генератора Mitsubishi РВР своими руками
• Как заменить ремень грм Мицубиши РВР своими руками
• Ремонт ремня кондиционера Мицубиши РВР
• Установка сальника двигателя Мицубиси РВР своими руками
• Замена сальника коленвала Митсубиси RVR своими руками
• Поменять сальник распредвала Mitsubishi РВР
• Поменять сальники клапанов Мицубиши RVR своими руками
• Как заменить стартер Mitsubishi РВР
• Поменять термостат Мицубиши РВР
• Поменять топливный насос Митсубиси RVR
• Установка цепи грм Митсубиси RVR своими руками
• Ремонт шкива коленвала Мицубиши РВР своими руками

Блок в салоне

Он находится под панелью приборов со стороны водителя, за защитной крышкой.

Вариант 1

Схема

Описание

1	10А Противотуманные фары
2	15А Сигнал стоп
3	15А Электронный иммобилайзер, мультимедиа система, внутреннее освещение
4	15А Обогрев заднего стекла
5	20А Центральный замок
6	10А Аварийный сигнал
7	10А Кондиционер
8	10А Задний свет
9	15А Освещение салона
10	15А Центральный замок, приборы, наружные зеркала заднего вида
11	30А Стеклоподъемники
12	15А Подушки безопасности
13	15А Электронное противоугонное устройство, усилитель руля (EPS), приборы, система кондиционирования воздуха
14	10А Центральный замок, сигнальные поворотные огни, фонари заднего хода, регулятор положения фар по высоте
15	10А Спидометр и прочие приборы
16	15А Стеклоочистители, омыватель ветрового стекла
17	10А АБС
18	15А Электронная система управления двигателем
19	15А Прикуриватель
20	15А Центральный замок, наружные зеркала заднего вида, мультимедиа система, приборы, контрольные индикаторы, прикуриватель
21	25А Обогрев салона, подогрев заднего стекла, кондиционер

Вариант 2

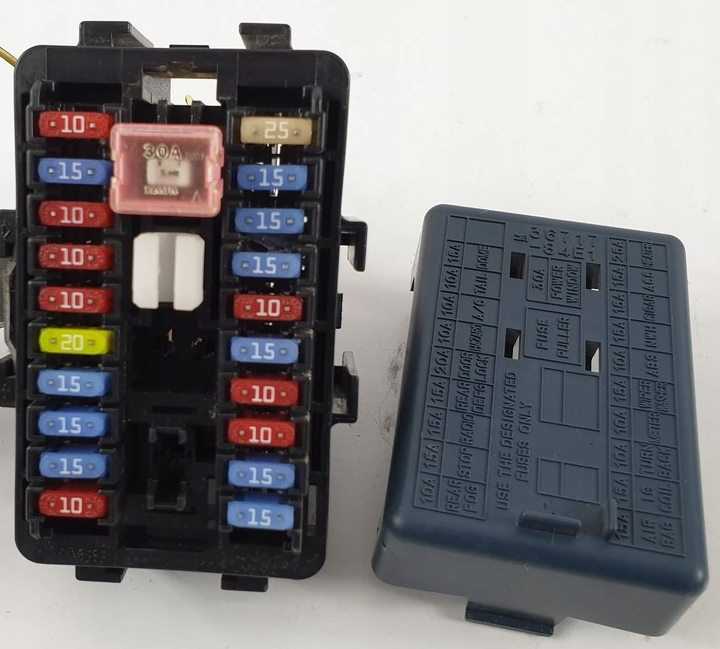

Фото пример

Схема

Перевод назначение на русский

• 15А Air Bag – Подушки безопасности
• 15А Radio – Радио
• 20А Door lock – Центральный замок
• 20А Cigar – Прикуриватель
• 20А Sun roof – Люк
• 15А Turn back – Свет заднего хода
• 15А IG meter – Зажигание
• 15А H/L LH – Свет, левая сторона
• 15А Fog lamp – Противотуманные фары
• 15А FI – Подача топлива
• 30A Power steering – Усилитель рулевого колеса
• 15А Heater – Обогрев
• 15А Rear defg – Обогрев заднего стекла
• 15А Tail stop – стоп сигналы, габариты
• 15А Washer – Омыватель, Очиститель лобового стекла
• 15А Horn – Сигнал
• 15А H/L RH – Свет, правая сторона

Остались вопросы? Задавайте их в комментарии.

Где находятся блоки предохранителей на Митсубиси Паджеро 2

Японский внедорожник Mitsubishi Pajero 2 производился с 1991 по 1999 гг. в Японии, а в Индии и на Филиппинах – с 1992 по 2001 гг. Машину выпускали в 3- и 5-дверном вариантах. Пятиместный «коротыш» имел металлическую крышу или брезентовое покрытие в версии Canvas Top. Стандартный вездеход мог вмещать 5 или 7 пассажиров.

В 97 г. состоялся рестайлинг модели.

У автомобиля изменились:

• внешний вид;
• коробки перемены передач, в т.ч. для автодизеля 4м40 объемом 2,8 литра;
• интерьер салона;
• линейка двигателей;
• трансмиссия.

С начала выпуска 3-го поколения компания «Митсубиси» продала лицензию на производство китайской фирме GAC Changfeng Motor. Она до сих пор производит внедорожник под названием Liebao Leopard.

В моторном отсеке

Поиск блока реле и плавких вставок в моторном отсеке состоит из нескольких действий:

1. Открыть и зафиксировать крышку переднего багажника.
2. Найти черный пластиковый короб между левым бортом и аккумулятором.
3. Отщелкнуть замки на верхней плоскости.
4. Демонтировать крышку.

Монтажный блок расположен в левой части моторного пространства.

В салоне

Добраться до панели с предохранителями в пассажирском салоне можно так:

1. Открыть дверь со стороны водителя.
2. Осмотреть пространство перед приборной панелью.
3. Найти технический люк под воздуховодом и переключателями головного света.
4. Снять защиту.

Блок с предохранителями находится с водительской стороны, перед приборной панелью.

Схема предохранителей и реле на Mitsubishi Pajero 2 1992 и 1997 годов

Таблички с обозначениями и номиналами предохранителей можно увидеть на нижней плоскости крышек установочных боксов.

Схема модуля в салоне выглядит так:

Схема салонного блока предохранителей.

На монтажной плате в моторном отсеке расположение перемычек и реле таково:

Схема предохранителей в моторном отсеке автомобиля.

Предохранитель прикуривателя

Предохранитель прикуривателя чаще всего выходит из строя из-за подключения дополнительного оборудования, мощность которого превышает номинал вставки.

Остальными причинами перегорания могут стать:

• короткое замыкание из-за нарушенной изоляции проводов или конденсата;
• окисление или неплотное прилегание контактов;
• повышение напряжения в бортовой сети;
• несоответствие номинала предохранителя;
• неисправность подсоединенного прибора;
• установка отремонтированной вставки.

Чтобы заменить сгоревшую перемычку, нужно выполнить следующие действия:

1. Припарковать внедорожник на ровной площадке.
2. Заглушить двигатель.
3. Подложить под колеса противооткатные башмаки.
4. Обесточить электрооборудование.
5. Вытащить ключ из замка зажигания.
6. Снять провода с клеммы аккумуляторной батареи.
7. Вскрыть монтажный блок в салоне.
8. Вытащить диэлектрическими щипцами предохранитель из гнезда № 1.
9. Убедиться визуально в том, что он перегорел, или прозвонить тестером.
10. Поставить новый номиналом 15 А.
11. Завести мотор.
12. Проверить работоспособность розетки.
13. Вернуть на место крышку модуля.

Предохранитель бензонасоса

Он стоит в гнезде № 3 в блоке моторного отсека. Параллельно с ним вставка на 20 А защищает систему впрыска топлива.

Расположение предохранителя бензонасоса в моторном отсеке.

Предохранитель магнитолы

Перемычка, работающая в цепи питания магнитолы, находится в ячейке № 2 салонного модуля. На схеме она иногда обозначается как радиоприемник и рассчитана на силу тока 20 А.

Предохранитель стеклоподъемника

За управление стеклоподъемниками отвечает вставка № 10 на 10 А салонной печатной платы.

Расположение предохранителей стеклоподъемника и магнитолы на салонной плате.

Блоки под капотом

Основной блок

Находится с левой стороны рядом с аккумулятором.

Схема с крышки блока

Описание предохранителей

1	15А Стоп-сигнал
2	10А Аварийная сигнализация
3	15А Противоугонные фонари
4	10А Габаритные огни
5	10А Габаритные огни
6	10А Кондиционер
7	10А Дальний свет фар
8	10А Звуковой сигнал
9	10А Радио
10	10А Лампы освещения салона
11	20А Диагностика двигателя
12	30А Электрические стеклоподъемники
13	30А Вентилятор радиатора системы охлаждения
14	40А Фары головного освещения
15	30А Замок зажигания
16	60А Предохранитель
17	25А Кондиционер
18	100А Генератор

Назначение реле

• А – Реле системы управления двигателем
• B – Реле стартера
• С – Реле вентилятора
• D – Реле фар
• E – Реле габаритов
• F – Реле сигнала
• G – Реле противотуманных фар

Дополнительный блок

Тут располагаются предохранители и реле отвечающие за систему кондиционирования и обогрев.

Mitsubishi Colt производился 1962 по 2013 год в шести поколениях. В данной Вы найдёте описание предохранителей и реле Митсубиси Кольт 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 годов выпуска со схемами блоков и местами расположения. Выделим предохранитель прикуривателя.

Блоки в салоне

Блок предохранителей

Расположен под панелью приборов слева, для машин с левым рулём.

Схема

Расшифровка предохранителей

1	10А Реле
2	15А Прикуриватель
3	10А Указатели поворотов
4	25А Отопитель
5	25А Обогреватель заднего стекла
6	20А Стеклочиститель
7	10А Лампы заднего хода
8	20А Центральный замок
9	10А Комбинация приборов
10	10А Обогрев сидений
11	20А Люк
12	Запасные

Реле

1. Реле отопителя
2. Реле обогревателя заднего стекла
3. Реле аварийной сигнализации и указателей поворотов

Блок реле

Может устанавливаться рядом с блоком предохранителей или отдельно крепится один либо несколько элементов:

• Реле электропривода стекло подъемников
• Реле обогревателя заднего стекла
• Блок управления центральной блокировкой замков дверей
• Реле противотуманных фар
