Технические характеристики
Второе поколение Meriva оснащается одним бензиновым (с турбированной версией) двигателем Ecotec объемом 1.4 литра и двумя дизельными – объемом 1.3 и 1.7 литра. Все агрегаты работают в паре с 5-ти или 6-ступенчатой «механикой» или 6-ступенчатым «автоматом».
Передняя и задняя подвески были позаимствованы у «старшей» модели Zafira, которая отличается достаточно неплохими как для минивэна качествами в плане устойчивости на трассе и в поворотах.
На российском рынке Meriva В доступна с атмосферным бензиновым мотором объемом 1.4 литра и 1.7 литровым дизельным двигателем. Они агрегатируются с 5-ступенчатой механической, либо 6-ступенчатой автоматической КПП. Спрос на Meriva в России (а здесь продаются автомобили как первого, так и второго поколения) достаточно устойчив среди семейных автолюбителей.
Блоки под капотом
Монтажный блок
Он находится с левой стороны рядом с аккумуляторной батарей и закрыт защитной крышкой, на обратной стороне которой находится актуальная схема.
Вариант 1
Фото – схема
Описание
| 1 | 30А Стартер |
| 2 | 7,5А Кондиционер |
| 3 | 15/30А Обогрев системы питания дизеля |
| 4 | 15А Звуковой сигнал |
| 5 | 15А Easytronic, автоматическая коробка передач |
| 6 | 7,5А Блок управления двигателем |
| 7 | 15А Противотуманные фары |
| 8 | 30/40А Охлаждение двигателя |
| 9 | 30/40/60А Охлаждение двигателя |
| 10 | 30/60А Easytronic, коробка передач |
| 11 | 7,5/15А Свечи накаливания, система зажигания |
| 12 | 5А Блок управления наружным освещением, регулировка угла наклона фар, система адаптивною света |
| 13 | 7,5А Отопитель, кондиционер |
| 14 | 5А Easytronic, автоматическая коробка передач |
| 15 | 10А Дальний свет, адаптивное освещение справа |
| 16 | 10А Дальний свет, адаптивное освещение слева |
| 17 | 10А Основные предохранители |
| 18 | 7,5А Электронный блок управления двигателем |
| 19 | 10А Подушка безопасности |
| 20 | 10А Основные предохранители |
| 21 | 15/20А Основные предохранители |
| 22 | 70А Центральный блок управления электрооборудованием автомобиля |
| 23 | 20А Компрессор, комплект для ремонта шин |
| 24 | 15А Топливный насос |
| 25 | 30А Электронный блок управления антиблокировочной тормозной системой |
| 26 | 30А Обогрев заднего стекла |
| 27 | 30А ABS |
| 28 | 30А Электровентилятор салона (кондиционер, климат-контроль) |
| 29 | 20А Предохранитель прикуривателя |
| 30 | 7,5А Кондиционер, климат – контроль |
| 31 | 20А Механизм подъема левого окна |
| 32 | 20А Механизм подъема правого окна |
| 33 | 7,5А Обогрев наружных зеркал |
| 34 | Резерв |
| 35 | Резерв |
| К1 | Реле включения звукового сигнала |
| К2 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| КЗ | Реле включения обогрева фильтра |
| К4 | Реле включения дальнего света фар |
| К5 | Реле включения компрессора кондиционера |
| Кб | Реле включения передних противотуманных фар |
| К7 | Реле включения вентилятора радиатора |
| К8 | Реле электронного блока управления двигателем |
| К9 | Реле включения стартера |
| К10 | Реле включения топливного насоса |
| К11 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| К12 | Реле включения обогрева стекла двери задка |
| К13 | Реле включения вентилятора радиатора |
| К14 | Реле включения вентилятора радиатора |
Вариант 2
Схема
Обозначение
| R1 | Реле обогрева заднего стекла |
| R2 | |
| R3 | |
| R4 | |
| R5 | |
| R6 | Реле управления двигателем (ЕС) |
| R7 | Реле сигнала |
| R8 | Реле стартера |
| R9 | Реле подогревателя топлива |
| R10 | Фара дальнего света |
| R11 | |
| R12 | Реле передних противотуманных фар |
| R13 | Реле сцепления компрессора кондиционера |
| R14 | Реле топливного насоса (FP) |
| 1 | 60А |
| 2 | 30А Подогрев заднего стекла |
| 4 | 30A ASM передача |
| 5 | 40A AC / Система обогрева |
| 8 | 60A Двигатель вентилятора системы охлаждения |
| 9 | 50A Двигатель вентилятора охлаждающей жидкости двигателя |
| 10 | 40A Антиблокировочная система тормозов (ABS) |
| 25 | 15А Передние противотуманные фары |
| 26 | 20А Электрические окна |
| 27 | 30А |
| 28 | 20А Электрические окна |
| 29 | Резерв |
| 30 | 20A Управление двигателем |
| 31 | 30А |
| 32 | 7,5А Управление двигателем |
| 33 | 15А Управление двигателем |
| 34 | 15А Управление двигателем |
| 35 | Резерв |
| 36 | 15А Автоматическая коробка передач (АТ) |
| 37 | 15А Сигнал |
| 38 | Резерв |
| 39 | Резерв |
| 40 | 10A Дальний свет дальнего света, левый |
| 41 | 10A Фара дальнего света, правая |
| 42 | 10A Муфта компрессора переменного тока |
| 43 | 10А Обогрев зеркал |
| 44 | Резерв |
| 45 | 15А Управление двигателем |
| 46 | 10A Модуль управления направлением фар |
| 47 | 7,5А Управление двигателем |
| 48 | 7,5A AC / система обогрева |
| 49 | 30A Стартер |
| 50 | 15А |
| 51 | 15A Топливный насос (FP) |
| 52 | 20A Модуль управления SRS |
| 53 | 30A Антиблокировочная тормозная система (ABS) |
| 54 | 7,5A AC / система обогрева |
Блок на аккумуляторе
Данный блок крепится к крышке аккумуляторной батареи и состоит из плавких вставок высокой мощности.
Схема
Расшифровка
- 80А Используется для дизельных двигателей
- 80А Рулевое управление с электроусилителем
- 60А Дополнительный и независимый обогреватель
- 50А Питание монтажного блока, расположенного в багажнике
- 40А Дополнительный и независимый обогреватель
Дополнительные реле
В зависимости от комплектации возможно расположение отдельных элементов реле вне блока, напримр:
- k16 – реле вентелятора
- FA1 – кондиционер
- FA2 / FA3 – обогрев
Дизайн
Внешний вид минивэна прекрасен, он не останется без внимания на дороге, в отличие от конкурентов. Обычно минивэны созданы именно для перевозки грузов и большого количества людей и выглядят не очень, но здесь все по другому.
Морда имеет еле заметные рельефности на капоте, которые плавно спускаются к не маленькой, полностью хромированной решетке радиатора. Также порадует красивая, большая, линзованная оптика в форме лепестка. Бампер имеет некоторые элементы для аэродинамики и элегантно вставленные противотуманные фары в хромированной окантовке
Профиль модели удивит немного формой стекол, все мы привыкли, что нижняя часть стекла прямая, но здесь она изогнутая, посмотрите на фото. Также красиво смотрится линия от задней ручки и выштампока в нижней части двери. Зеркало заднего вида установлено на ножку и это немного непривычно, так как это атрибут в основном спортивных автомобилей. Колеса здесь 16-е, но платно можно установить большие колеса.
Сзади минивэн Опель Мерива Б имеет красивую оптику похожую на переднюю формой, но отличающуюся по структуре. Также в верхней части мы можем заметить небольшой спойлер, который получит стоп-сигнал. Крышка багажника проста, но оформлена красиво. Массивный бампер выделяется разве что пластиковой накладкой для его защиты.
Габариты:
- длина – 4288 мм;
- ширина – 1812 мм;
- высота – 1615 мм;
- колесная база – 2644 мм;
- дорожный просвет – 150 мм.

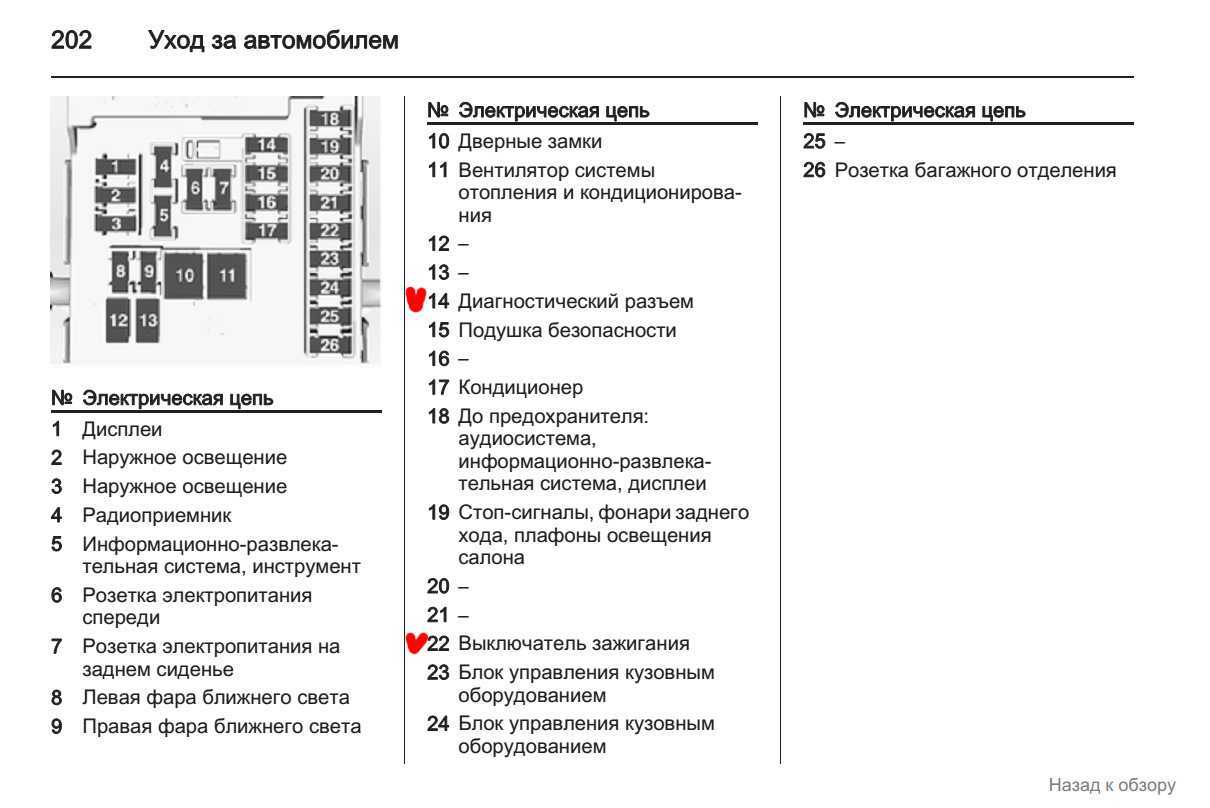

Блоки в салоне Opel Corsa B (Combo / Tigra)
Основной блок
Он находится под панелью со стороны водителя, за защитной крышкой.
Фото -пример
Схема расположения предохранителей Opel Corsa B (Combo / Tigra)
Описание
| 1 | 20А Аварийная сигнализация, сирена противоугонной системы, освещение салона и багажника |
| 2 | 10А Автоматическая трансмиссия |
| 3 | 30А Обогрев заднего стекла, противоугонное устройство |
| 4 | 10А Ходовые огни светлого времени суток |
| 5 | 10А Автоматическая трансмиссия |
| 6 | 10А Фонари заднего хода и задние туманные фонари |
| 7 | 30А Кондиционер воздуха |
| 8 | 20А Левый стояночный огонь, левый задний габаритный огонь |
| 9 | 20А Сдвижная панель крыши |
| 10 | 10А Левая фара дальнего света |
| 11 | 30А Омыватель линз головных фар |
| 12 | 10А Левая фара ближнего света, регулирование угла наклона фар |
| 13 | 20А Единый замок |
| 14 | 40А Обогрев заднего стекла |
| 15 | 30А Вентилятор отопителя и К/В |
| 16 | 30А Стеклоочиститель |
| 17 | 10А Радиоприемник, информационный дисплей, сигнализаторы, К/В, освещение вещевого ящика, стеклоподъемники, привод наружных зеркал, усилитель рулевого управления |
| 18 | 20А Единый замок, фонари заднего хода, спидометр, АТ, обогрев сидений и заднего стекла, прикуриватель |
| 19 | 10А К/Л включения фар, ходовые огни светлого времени суток |
| 20 | 30А Вентилятор К/В |
| 21 | 15А Стоп-сигналы и аварийная сигнализация |
| 22 | 10А ABS |
| 23 | 10А Правый стояночный огонь, правый задний габаритный огонь, освещение номерного знака |
| 24 | 15А Кондиционер воздуха |
| 25 | 10А Правая фара дальнего света |
| 26 | 20А Топливный насос, система впрыска топлива |
| 27 | 10А Правая фара ближнего света, регулировка угла наклона фар |
| 28 | 30А Стеклоподъемники |
Схема реле
Расшифровка
- Обогрев наружного зеркала (реле времени)
- Реле сигналов поворотов
- Интервальный режим работы очистителя заднего стекла
- Кодировка туманного фонаря (6-контактное)
- Противотуманные фары
- Туманные фонари
- Интервальный режима работы очистителей ветрового стекла
- Обогрев заднего стекла
- Предупредительный зуммер включенных фар
- Сирена системы противоугонной сигнализации
- Насос омывателя линз фар (реле задержки)
- Реле стартера противоугонной сигнализации
- DRL
- DLC, в зависимости от исполнения, 10-, 14- или 16-контактный
Дополнительный блок реле 1
Он расположен над бардачком.
Схема
Описание
Вариант 1
- Противоугонная сигнализация (блок управления)
- Вентилятор радиатора конденсатора К/В (реле К51)
- Вентилятор радиатора конденсатора К/В (реле К52)
- Вентилятор радиатора конденсатора К/В (реле К26)
- К/В
- Вентилятор К/В
- Вентилятор радиатора конденсатора К/В, 2-я скорость
Вариант 2
- Реле I вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
- Реле II вентилятора радиатора конденсатора К/В (до 1995 г. вып.) либо Реле К/В (с 1996 г. вып.)
- Реле III вентилятора радиатора конденсатора К/В (до 1995 г. вып.)
Данный блок крепится к правой стоки, закрыт обшивкой салона.
Схема
Обозначение
- Блок управления системы MulTec
- Реле топливного насоса
- Реле свечей накаливания дизельного двигателя
- Реле контроля зарядки батареи

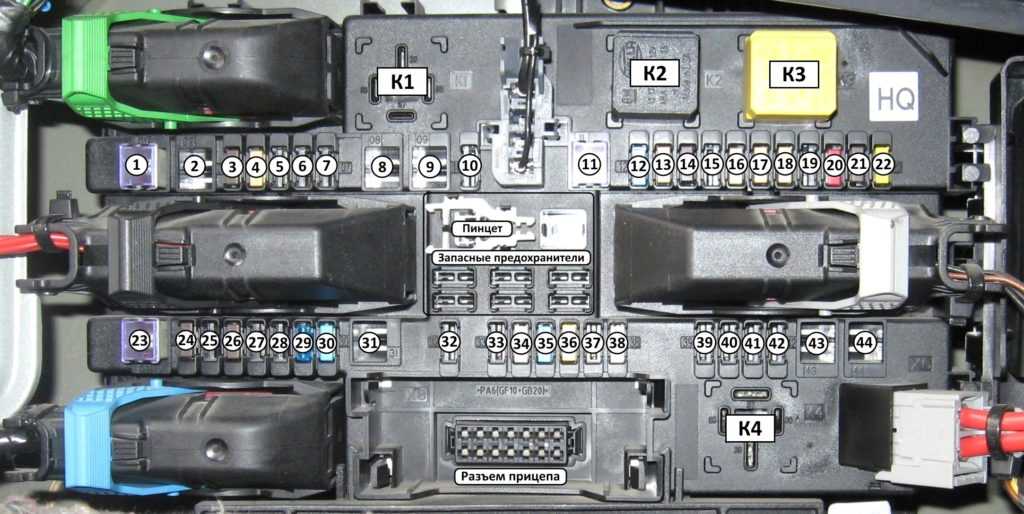

Блок в багажном отделении
Расположен за левой обшивкой салона.
Вариант 1
Схема
Обозначение
| 1 | 25/30А Электропривод управления передними стекло подъемниками |
| 2 | Не используется |
| 3 | 7,5А Комбинация приборов |
| 4 | 5А Обогрев/ кондиционер/ климат-контроль (HVAC) |
| 5 | 7,5А Подушки безопасности |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | 25А Обогрев заднего стекла (стекла окна двери задка) |
| 12 | 15А Стеклоочиститель окна двери задка |
| 13 | 5А Система помощи при парковке |
| 14 | 7,5А Система кондиционирования воздуха |
| 15 | Не используется |
| 16 | 5А Система опознавания занятости сиденья/ система Open-Start |
| 17 | 5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида |
| 18 | 5А Приборы /переключатели |
| 19 | Не используется |
| 20 | 10А Система динамического управления амортизаторами (CDC) |
| 21 | 7,5А Обогрев наружных зеркал заднего вида |
| 22 | 25А Верхний люк |
| 23 | 25/30А Электро стеклоподъемники задних дверей |
| 24 | 7,5А Диагностический разъем |
| 25 | Не используется |
| 26 | 7,5А Электропривод складывания наружных зеркал |
| 27 | 5А Ультразвуковой датчик, система противоугонной сигнализации |
| 28 | Не используется |
| 29 | 15А Прикуриватель, передняя розетка |
| 30 | 10А Задняя розетка для подключения дополнительных электроприборов |
| 31 | Не используется |
| 32 | Система Open & Start |
| 33 | Не используется |
| 34 | 25А Верхний люк |
| 35 | 10А Задняя розетка для подключения дополнительных электроприборов |
| 36 | 20А Розетка тягово – сцепного устройства |
| 37 | 5А Освещение салона |
| 38 | 30А Центральный замок, вывод «30» |
| 39 | 15А Обогрев левого переднего сиденья |
| 40 | 15А Обогрев правого переднего сиденья |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | Не используется |
- K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
- K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
- K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)
Блоки под капотом
Под капотом находятся два блока с предохранителями. Один рядом с аккумулятором, второй на крышке аккумуляторной батареи.
Блок предохранителей и реле
Фотография
Схема
Обозначение
| 1 | Реле звукового сигнала |
| 2 | |
| 3 | |
| 4 | Реле дальнего света фар |
| 5 | Реле электромагнитной муфты компрессора кондиционера |
| 6 | Реле противотуманных фар |
| 7 | |
| 8 | |
| 9 | Реле стартера |
| 10 | |
| 11 | |
| 12 | Реле топливного насоса |
| 13 | Реле обогревателя заднего стекла |
| 14 | Реле разъема питания дополнительного оборудования |
| F1 | 30A Стартер |
| F2 | 10А Правая фара |
| F3 | 20A Управление двигателем |
| F4 | 15A Звуковой сигнал |
| F5 | 7,5А Многофункциональный блок управления |
| F6 | 7,5А Управление двигателем |
| F7 | 15A Противотуманные фары |
| F8 | 20/40/50А Электродвигатель вентилятора систем охлаждения |
| F9 | 20/40А Блок управления электродвигателем вентилятора системы охлаждения |
| F10 | 30A Система ABS/ESP |
| F11 | 10А Компрессор кондиционера |
| F12 | 7,5А Регулировка уровня света фар |
| F13 | 5А Система ABS/ESP |
| F14 | 7,5А Управление двигателем |
| F15 | 30А Преобразователь напряжения |
| F16 | 10А Левая фара |
| F17 | 5/10А Управление двигателем |
| F18 | 7,5А Управление двигателем |
| F19 | 10A Система SRS |
| F20 | 15/20A Управление двигателем |
| F21 | 15/20A Управление двигателем |
| F22 | 30A Блок управления стояночным тормозом |
| F23 | 20A Разъем питания дополнительного оборудования |
| F24 | 15A Топливный насос |
| F25 | 25A Система ABS/ESP |
| F26 | 30A Обогреватель заднего стекла |
| F27 | 40A Система ABS/ESP |
| F28 | 40A Кондиционер/ отопитель |
| F29 | 20A Прикуриватель, Разъем питания дополнительного оборудования |
| F30 | 7.5А Кондиционер/ отопитель |
| F31 | 20A Электропривод стеклоподъемников |
| F32 | 20A Электропривод стеклоподъемников |
| F33 | 7,5A Электропривод зеркал |
| F34 | 10A Система ABS/ESP |
| F35 | 7,5A Система SRS |
Блок на аккумуляторе
Он состоит из плавких вставок высокой мощности.
Схема
| F1 | (80A) |
| F2 | (100A) Блок предохранителей/ реле в багажном отделении |
| F3 | — |
| F4 | (80A) Усилитель рулевого управления |
| F5 | (250A) |
| F6 | (300A) Стартер |
Блоки под капотом
Под капотом два блока предохранителей. Один рядом с аккумулятором, другой на крышке аккумуляторного отсека.
Блок предохранителей и реле
Схема
Обозначение
| 1 | Реле звукового сигнала |
| 2 | |
| 3 | |
| 4 | Реле дальнего света фар |
| 5 | Реле электромагнитной муфты компрессора кондиционера |
| 6 | Реле противотуманных фар |
| 7 | |
| 8 | |
| 9 | Реле стартера |
| 10 | |
| 11 | |
| 12 | Реле топливного насоса |
| 13 | Реле обогрева заднего стекла |
| 14 | Реле разъема дополнительного источника питания |
| F1 | 30А пуск |
| F2 | 10А Правая фара |
| F3 | 20A Управление двигателем |
| F4 | Зуммер 15А |
| F5 | 7.5A Многофункциональный блок управления |
| F6 | 7.5A Управление двигателем |
| F7 | 15A Противотуманная фара |
| F8 | Электродвигатель вентилятора охлаждения 20/40 / 50A |
| F9 | 20 / 40A Блок управления двигателем вентилятора охлаждения |
| F10 | 30A Система ABS / ESP |
| F11 | Компрессор кондиционера 10А |
| F12 | 7.5A Проверка уровня света фар |
| F13 | Система ABS / ESP 5A |
| F14 | 7.5A Управление двигателем |
| F15 | Преобразователь напряжения 30А |
| F16 | 10А Левая фара |
| F17 | 5 / 10A Управление двигателем |
| F18 | 7.5A Управление двигателем |
| F19 | Система SRS 10A |
| F20 | 15 / 20A Управление двигателем |
| F21 | 15 / 20A Управление двигателем |
| F22 | 30А Блок управления стояночным тормозом |
| F23 | Разъем питания для аксессуаров 20А |
| F24 | Топливный насос 15А |
| F25 | 25A Система ABS / ESP |
| F26 | 30А Обогрев заднего стекла |
| F27 | 40A Система ABS / ESP |
| F28 | 40A Кондиционер / отопление |
| F29 | Прикуриватель 20А, разъем питания для аксессуаров |
| F30 | 7.5A Кондиционер / обогреватель |
| F31 | Электростеклоподъемники 20А |
| F32 | Электростеклоподъемники 20А |
| F33 | 7.5A Зеркала с электроприводом |
| F34 | 10A Система ABS / ESP |
| F35 | Система SRS 7.5A |
Блок на аккумуляторе
Он состоит из предохранителей большой мощности.
Схема
Описание
| F1 | (80А) |
| F2 | (100A) Блок предохранителей / реле в багажном отделении |
| F3 | — |
| F4 | (80A) Усилитель руля |
| F5 | (250А) |
| F6 | (300A) Гудвилл |
Все блоки управления

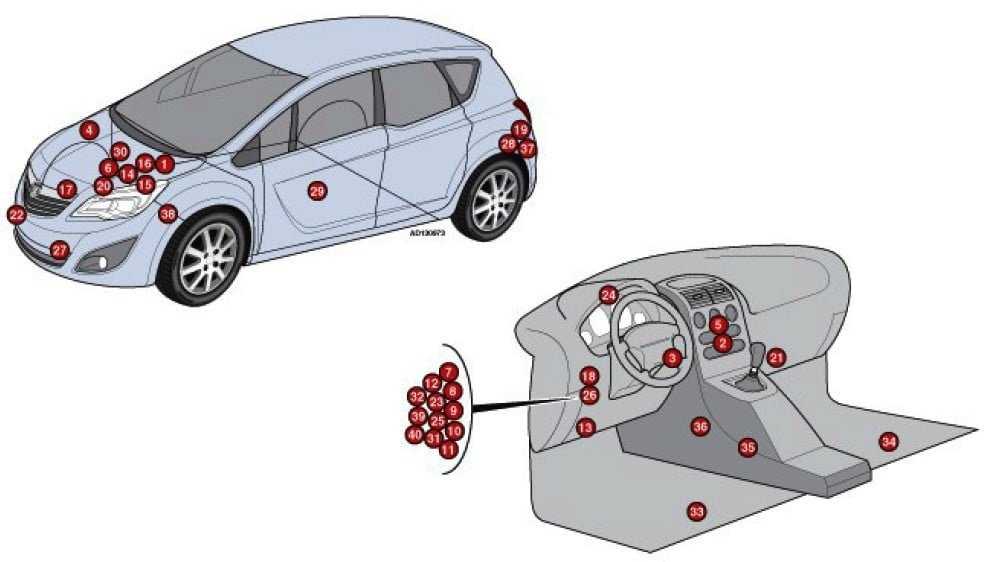

Общее расположение всех электронных блоков управления Опель Мерива (В)
Описание
- Электронный блок управления АБС
- Электронный блок управления кондиционером
- Блок управления противоугонной системой
- Звук охранной сигнализации
- Аудио система
- Аккумуляторная батарея
- Реле открытия багажника / задней двери (интегрировано с блоком реле / предохранителей на приборной панели)
- Реле полного центрального замка, задние двери (интегрировано с реле / блоком предохранителей на приборной панели)
- Реле центрального замка (дверь водителя) (в комбинации с блоком предохранителей и реле на приборной панели)
- Реле центрального замка в двери пассажира (совмещено с блоком предохранителей и реле на приборной панели)
- Реле центрального замка (разблокировки) 1 (совмещено с реле блока предохранителей / приборной панели)
- Реле центрального замка (отпирание) 2 (совмещено с блоком предохранителей и реле на приборной панели)
- Диагностический разъем (DLC)
- Электронный блок управления двигателем (ЕСМ)
- Блок предохранителей и реле, моторный отсек 1
- Блок предохранителей и реле в моторном отсеке 2
- Блок предохранителей и реле в моторном отсеке 3 -Дизель
- Блок предохранителей и реле, панель приборов
- Блок предохранителей и реле, багажное отделение
- Блок управления свечами накаливания
- Резистор электродвигателя вентилятора отопителя — рядом с электродвигателем вентилятора
- Звуковой сигнал — за аркой колеса
- Реле вспомогательной цепи зажигания (интегрировано с реле / блоком предохранителей на приборной панели)
- Блок управления приборной панелью
- Реле освещения салона (интегрировано с предохранителями / блоком реле на приборной панели)
- Многофункциональный блок управления — функции: центральный замок, внешнее освещение, внутреннее освещение, система контроля ремней безопасности
- Датчик температуры окружающей среды
- Блок управления системой парковки — левая часть багажника
- Блок управления стояночным тормозом — днище
- Блок управления гидроусилителем руля
- Реле электродвигателя насоса заднего стекла (интегрировано с реле блока предохранителей / приборной панели)
- Реле электродвигателя заднего стеклоочистителя (в сочетании с блоком предохранителей и реле на приборной панели)
- Блок управления обогревом сиденья водителя — под сиденьем водителя
- Блок управления подогревом сиденья пассажира — под сиденьем пассажира
- Электронный блок управления SRS
- Телефонный коммутатор
- Блок управления прицепом — на левой стороне багажника
- 38 Электронный блок управления трансмиссией (TCM) — на коробке передач
- Реле насоса омывателя лобового стекла (интегрировано с реле блока предохранителей / приборной панели)
- Реле электродвигателя стеклоочистителя (в сочетании с предохранителями / реле на приборной панели)
Схема опель мерива б
Техническая документация по ремонту автомобилей Opel Meriva
( все годы выпуска) Бесплатно, без регистрации и СМС
Руководство по ремонту, эксплуатации и техническому обслуживанию Opel Meriva
— полные технические характеристики Opel Meriva — особенности эксплуатации Opel Meriva — устранение неисправностей — цветные электросхемы
Руководство по эксплуатации Opel Meriva
— полные технические характеристики Opel Meriva — особенности эксплуатации — устранение неисправностей Opel Meriva — цветные электросхемы
Руководство по ремонту в фотографиях Opel Meriva
— полные технические характеристики Opel Meriva — особенности эксплуатации — устранение неисправностей — более 2000 фотографий процесса ремонта Opel Meriva
Каталог деталей и сборочных единиц Opel Meriva
— таблица взаимозаменяемости деталей автомобилей Opel Meriva — предназначен для работников СТО и владельцев автомобилей Opel Meriva — каталог деталей
Подробная электросхема Opel Meriva
— полное описание электрооборудования Opel Meriva — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания) — подробная схема электрооборудования ( электро схема ) Opel Meriva
Руководство по ремонту двигателя Opel Meriva
— полные технические характеристики двигателя Opel Meriva — особенности конструкции и ремонта двигателя — устранение неисправностей двигателя своими руками Opel Meriva — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями
Руководство по ремонту коробок передач КПП Opel Meriva
— полные технические характеристики КПП Opel Meriva — особенности конструкции и ремонта КПП Opel Meriva — устранение неисправностей КПП — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями
Коды ошибок инжектора Opel Meriva
— описание и схема инжектора — расшифровка кодов неисправностей двигателя Opel Meriva — устранение неисправностей инжектора Opel Meriva — цветные электросхемы
Руководство по тюнингу Opel Meriva
— тюнинг своими руками Opel Meriva — тюнинг двигателя — тюнинг кузова — тюнинг подвески
