Замена предохранителей: описание процесса
Процесс замены предохранителей на Ford Focus 3 – далеко не самая сложная операция. Минимальный набор инструментов и несколько часов свободного времени – вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля. Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой.
Совет! В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены. Сам процесс замены не очень сложный
Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:
Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:
Снять клеммы с аккумулятора
Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи.
Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает. Это подскажет, где именно искать сгоревший предохранитель.
Далее перейдите непосредственно к работе с блоком
Снимите крышку и, руководствуясь схемой расположения ПП, найдите нужный элемент. Пинцетом выньте его и оцените на исправность. Если заметно, что ПП сгорел, замените его на новый. В конце процедуры замены не забудьте подключить аккумулятор.
Блоки под капотом
Пример расположения блоков
Монтажный блок
Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.
Фото — схема
Обозначение предохранителей
| 7 | 40А ABS, ESP |
| 8 | 30А ESP |
| 9 | 30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке |
| 10 | 40А Мотор отопителя |
| 11 | 30А Модуль качества напряжения, Система старт-стоп |
| 12 | 30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
| 13 | 30А Реле стартера |
| 14 | 40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник |
| 15 | 25А Вентилятор системы охлаждения, Блок управления коробкой передач |
| 16 | 40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи |
| 17 | 20А Вспомогательный отопитель |
| 18 | 20А Стеклоочиститель |
| 19 | 5А ABS, ESP |
| 20 | 15А Звуковой сигнал |
| 21 | 5А Выключатель ламп стоп-сигнала |
| 22 | 15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник |
| 23 | 5А Катушки реле, переключатель освещения |
| 24 | 20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона) |
| 25 | 10А Зеркала с электроприводом |
| 26 | 15/20/25А Блок управления коробкой передач |
| 27 | 15А Муфта компрессора кондиционера |
| 28 | 5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 29 | 20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 30 | 5А Блок управления двигателем |
| 31 | 15А Вентилятор интеркуллера (1.6L Duratorq TDCi) |
| 32 | 10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка) |
| 33 | 10А Катушки зажигания |
| 34 | 10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера |
| 35 | 5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания |
| 36 | 10А Блок управления двигателем 5А Активные жалюзи радиатора |
| 37 | 5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов |
| 38 | 15А Блок управления двигателем, блок управления коробкой передач |
| 39 | 5А Блок управления фарами 15А Сиденье водителя с электроприводом |
| 40 | 5А Усилитель рулевого управления |
| 41 | 20А Блок кузовной электроники |
| 42 | 15А Задний стеклоочиститель |
| 43 | 15А Корректор света фар, адаптивное освещение |
| 44 | 5А Адаптивный круиз-контроль |
| 45 | 10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом |
| 46 | 25А Передние стеклоподъемники либо Вентилятор системы охлаждения |
| 47 | 7,5А Обогрев зеркал |
| 48 | 15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом |
Реле
| R1 | Вентилятор интеркулера |
| R2 | Звуковой сигнал |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла |
| R4 | Резерв |
| R5 | Задний стеклоочиститель |
| R6 | Вентилятор системы охлаждения |
| R7 | Обогреватель ветрового стекла |
| R8 | Вентилятор системы охлаждения |
| R9 | Омыватели фар |
| R10 | Вентилятор системы охлаждения, Стартер |
| R11 | Муфта компрессора кондиционера |
| R12 | Вентилятор системы охлаждения |
| R13 | Мотор отопителя |
| R14 | Блок управления двигателем |
| R15 | Стартер, Обогрев заднего стекла |
| R16 | Зажигание |
Блок силовых предохранителей
Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.
Схема
Назначение
- F1 (80A) Блок управления усилителем рулевого управления
- F2 (150A) Стартер
- F3 (100A)
- F4 (50A) Многофункциональный блок управления
- F5 (80A) Дополнительный отопитель
- F6 (70A)
- F7 —
- F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
- F9 (50A) Многофункциональный блок управления
- F10 (60A) Блок управления свечами накаливания
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
None Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Данную стать мы посвятим теме блок предохранителей хендай санта фе, незаметная вещь в автомобиле скрытая от глаз, но если вышел из строя хотябы один плавкий предохранитель хендай санта фе, то вы сразу же узнаете об этом из-за того, что у вас откажется работать какая-либо система, например, стеклоподъемники или не будет работать дальний и ближний свет или ещё что-то. Поэтому знать или хотябы иметь под рукой лист с названием и функцией выполняемого предохранителя может вас очень выручить в экстренной ситуации на дороге.
Где же блок предохранителей хендай санта фе, точнее сказать блоки, так как в санте из обычно два, один в салоне правее рулевой колонки и немного вниз, а второй в отсеке двигателя справой стороны если смотреть салона автомобиля.
В салоне блок предохранителей Hyundai santa fe закрыт пластиковой накладкой, а в двигательном отсеке массивной и крепкой пластиковой крышкой.
Что такое предохранитель?
Предохранитель защищает электроцепи устройств автомобиля от избыточного напряжения, которое могло бы расплавить провода и вызвать пожар в салоне. При превышении допустимого напряжения предохранитель перегорает и расплавляется, и ток прекращает поступать по проводам.
Поэтому отказ в работе любого из устройств, от подогрева сидений до кондиционера, может быть вызван только выходом его из строя. Простая замена небольшого элемента полностью восстановит штатную работу.
Нельзя однозначно ответить на вопрос, какие предохранители Хендай Солярис наиболее важны? Некоторые из них отвечают за периферийные и сервисные системы, некоторые – за работу основных систем, но нельзя допускать выхода из строя ни одного.
Регулярная проверка каждого и своевременная замена помогут избежать проблем. Иногда перегоревший предохранитель свидетельствует о наличии серьезных проблем с электропитанием, поэтому выход из строя нескольких подряд может стать причиной для проведения внеочередного техосмотра автомобиля.
Продаются предохранители блоками, по 10 штук, это удобно, их можно сразу приобретать в комплекте, который будет расходоваться длительное время.
Частые вопросы
С помощью нашего адаптера Вы подключаетесь к плафону освещения салона. Следовательно, питание на видеорегистратор или на другое устройство будет подаваться и отключаться, так же как и на плафон. У всех автомобилей это реализовано по-разному. У некоторых это связано с зажиганием, у некоторых с центральным замком. У некоторых автомобилей питание на плафон подается постоянно. Но Вы можете проверить, как это будет работать именно на Вашем автомобиле. Для этого включите плафон освещения в положение постоянного освещения и посмотрите за его поведением при включении зажигания, закрытии/открытии автомобиля.
Подключение к плафону освещения, разумеется, не является официальным способом подключения видеорегистратора. Все что Вы делаете со своим автомобилем, Вы делаете на свой страх и риск. И, теоретически, официальный дилер может использовать факт подключения для того, что бы отказать Вам в гарантийном ремонте электрики. Но огромный плюс подключения нашим адаптером по сравнению с другими способами (скруткой, пайкой) заключается в том, что Вы можете очень легко все демонтировать и привести в исходное состояние перед поездкой к ОД.
Мы не утверждаем, что подключение к плафону освещения это самый правильный и безопасный способ подключения. Мы лишь пытаемся помочь тем, кто выбрал для себя такой способ, сделать это легче, быстрее и возможно несколько правильнее, без скрутки пайки и т.д. В любом случае все, что Вы делаете со своим автомобилем, Вы делаете на свой страх и риск. Тысячи людей используют такой способ подключения видеорегистраторов, радар-детекторов и других устройств. Практика показывает, что это достаточно безопасный и простой способ подключения
Но все же необходимо соблюдать осторожность. Мы не рекомендуем подключать более одного потребителя таким способом
Это может вызвать повышение нагрузки и оплавление штатной проводки автомобиля.
Блоки под капотом
Основной блок
Расположен в левой части подкапотного пространства.
Схема
Обозначение предохранителей
| MDPS | 80А Блок MDPS |
| B+2 | 60А Интеллектуальная распределительная коробка (IPS 1 (4СН), IPS 2 (1СН), IPS 5 (1СН), предохр.: F31/F36/ F41/F45) |
| ВЕНТИЛЯТОР | 40А Реле 4 (реле вентилятора) |
| ЗАДНИЙ ОБОГРЕВАТЕЛЬ | 40А Реле 12 (реле обогревателя заднего стекла) |
| АБС1 | 40А ЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем |
| АБС2 | 40А Блок управления АБС, блок управления ESC |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ | 60А Кроме Европы – реле 6 (реле вентилятора охлаждения (низк.)), реле 10 (реле вентилятора охлаждения (выс.)) |
| В+3 | 60А Интеллектуальная распределительная коробка (предохр.: F4/F5/F10/F21/F26, устройство прерывания тока утечки |
| В+4 | 50А Интеллектуальная распределительная коробка (IPS 3 (4СН), IPS 4 (2СН), IPS 6 (2СН), предохр.: F35/F38/ F40/F44) |
| EMS | 40А Блок EMS (система управления двигателем) |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ | 50А Кроме Европы – реле 6 (реле вентилятора охлаждения (низк.)), реле 10 (реле вентилятора охлаждения (выс.)) |
| ЗАЖ1 | 40А Выключатель зажигания (без электронного ключа), реле 7/8 (реле АСС/ЗАЖ1, с электронным ключом) |
| ЗАЖ2 | 40А Выключатель зажигания (без электронного ключа), реле 2 (реле стартера)/ реле 9 (реле ЗАЖ2) |
| Прицеп | 30А Фонарь прицепа и розетка питания |
| В+1 | 50А Интеллектуальная распределительная коробка (предохр.: F22/F27/ F32/F37/F42) |
| ИНВЕРТОР ПЕРЕМЕННОГО ТОКА | 30А Модуль инвертора переменного тока |
| СИРЕНА | 15А Реле 13 (реле сирены) |
| АКТИВНЫЙ ПОДЪЕМНИК КАПОТА, ЛЕВЫЙ | 30А Модуль управления активным подъемником капота |
| АКТИВНЫЙ ПОДЪЕМНИК КАПОТА, ПРАВЫЙ | 30А Модуль управления активным подъемником капота |
| ЕРВ1 | 15А Модуль электрического стояночного тормоза |
| ЕРВ2 | 15А Модуль электрического стояночного тормоза |
| ОБОГРЕВАТЕЛЬ ВЕТРОВОГО СТЕКЛА | 15А Реле 3 (реле обогревателя ветрового стекла) |
| ОМЫВАТЕЛЬ ФАР | 20А Реле 14 (реле омывателя фар) |
| РОЗЕТКА | 25А Реле 1 (реле розетки питания) |
| 4WD | 20А ЕСМ полн. привода |
| AMS | 10А Датчик заряда АКБ (AMS: система управления генератором) |
| ПРИЦЕП 2 | 15А Фонарь прицепа и розетка питания |
| ПРИЦЕП 1 | 15А Фонарь прицепа и розетка питания |
| СТЕКЛО ОЧИСТИТЕЛЬ | 10А ВСМ, РСМ/ЭБУД |
| ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА | 25А Реле 5 (реле стеклоочистителя (низк.)), электродвигатель стеклоочистителя ветрового стекла |
| ФОНАРЬ ЗАДНЕГО ХОДА | 10А МКПП – выключатель фонарей заднего хода. АКПП – задний комбинированный фонарь (входн.)(левый/правый), электрохромное зеркало, фонарь прицепа и розетка питания, головное аудиовизуальное устройство с навигацией |
| АБС 3 | 7,5А Блок управления АБС, блок управления ESC |
| ДАТЧИК 5 | 7,5А РСМ/ЭБУД, датчик массового расхода воздуха |
| БУТ | 15А БУТ (D4HA), переключатель диапазонов АКПП |
| ТОПЛИВНЫЙ НАСОС | 15А Реле топливного насоса |
| ЭБУ 1 | 15А G4KE/G4KJ/G6DF: PCM D4HA/D4HB (VGT, стандартный блок двигателя): БУТ (АКПП) |
| ЭБУ 2 | 10А D4HA/D4HB: Электронный привод VGT |
| ДАТЧИК 3 | 10А G4KE: Форсунка 1/2/3/4 G6DF: РСМ, форсунка 1/2/3/4/5/6, реле топливного насоса D4HA/D4HB (VGT, стандартный блок двигателя): датчик кислорода, выключатель стоп-сигнала D4HA (VGT, блок двигателя низкой мощности): Датчик кислорода |
| КАТУШКА ЗАЖИГАНИЯ | 20А G4KE/G4KJ: Конденсатор, катушка зажигания 1, 2, 3, 4 G6DF: Конденсатор 1/2, катушка зажигания 1/2/3/4/5/6 ЭБУД |
| ДАТЧИК 2 | 10А G4KE/G4KJ: электромагнитный клапан управления продувкой абсорбера, датчик положения распределительного вала 1/2, электромагнитный клапан впускного коллектора с изменяемой геометрией, датчик положения коленчатого вала, регулятор масла 1/2, реле топливного насоса |
| ДАТЧИК 1 | 15А G4KE/G4KJ: Датчик кислорода (передний/задний), коробка предохранителей и реле моторного отсека (реле 6/10) G6DF: РСМ, датчик кислорода 1/2/3/4, коробка предохранителей и реле моторного отсека (реле 6/10) D4HA/D4HB (VGT, стандартный блок двигателя): Датчик уровня масла, регулятор давления топлива, регулятор давления в топливной рампе, D4HA (VGT, блок двигателя низкой мощности): Датчик уровня масла, регулятор давления топлива, датчик положения распределительного вала, регулятор давления в топливной рампе |
| ДАТЧИК 4 | 20А G4KE/G4KJ: РСМ |
| ОХР. СИГНАЛ | 10А Реле сирены охранной сигнализации |
Назначение реле

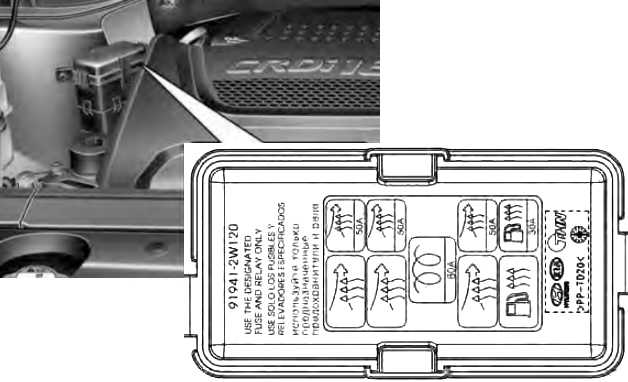

Дополнительный блок
Устанавливается на дизельные версии Хендай Санта Фе 3.
Расшифровка
Есть чем дополнить материал – пишите в комментарии.
Для чего нужны предохранители
Как правило они защищают прибор, находящийся за ними, к примеру, произошло какое-то кратковременное замыкание, от влаги или жучок попал между контактов или ещё что и вместо того что у вас выгорит вся обмотка подымающего стекло моторчика у вас просто сгорит копеечный плавкий предохранитель хендай санта фе.
И вам не придется трать кучу времени, нервов и денежных средств приобретая новый стеклоподъёмник, устанавливая его – расшатывая при этом крепление дверных панелей, а также не нужно будет тратить время на установку этого устройства или ждать выполнение работы мастером.
Вместо этого вы попросту замените плавкий предохранитель, который стоит копейки и поедите дальше, забыв о проблеме. Если конечно же после замены сгоревшего предохранителя на новый у вас он тоже тут же расплавился, значит замыкание до сих пор присутствует и нужно искать его причину. Но, а благодаря предохранителю у вас не сгорело устройство, которое он и предохраняет от подобных нестандартных ситуаций, а также препятствует возгоранию обмотки провода в виду его разогрева из-за замыкания.
Блок предохранителей под капотом Форд Фокус 3
Для этого необходимо знать — их расположение. На Фокусе третьего поколения (2011, 2012, 2013, 2014 года выпуска), всего — три блока с предохранителями и реле.
Схема расположенея предохранителей в машине
Рассмотрим все схемы предохранителей по порядку.
1. Блок предохранителей под капотом
Расположение блокв предохраниетелей и реле в моторном отсеке
Блок предохраниетелей в моторном отсеке фото рабочего блока
Блок предохраниетелей в моторном отсеке схема с обозначениями
Насос ABS, насос системы динамической стабилизации (ESP)
Клапан системы динамической стабилизации (ESP)
Обогреватель заднего стекла
Модуль запуска и остановки
Системы управления двигателем
Обогрев ветрового стекла, правая сторона
Блок управления трансмиссией
Обогрев ветрового стекла, левая сторона
Cтеклоочистители ветрового стекла
Модуль ABS, модуль системы динамической стабилизации (ESP)
Система контроля аккумуляторной батареи
Катушки реле, модуль управления выключателем освещения
Задняя электрическая розетка
Наружные зеркала заднего вида с электроприводом
Блок управления трансмиссией
Муфта компрессора системы кондиционирования
Адаптивная система круиз-контроля
Модуль управления силовым агрегатом (PCM)
Клапан рециркуляции выхлопных газов (EGR), клапаны контроля завихрения, датчик кислорода в выхлопных газах (HEGO) (управление двигателем)
Управляющие клапаны двигателя
Активные жалюзи радиатора (бензиновый двигатель)
Активные жалюзи радиатора и обогреватель фильтра (дизельный двигатель)
Модуль управления силовым агрегатом (PCM)
Модуль управления силовым агрегатом (PCM), модуль управления коробкой передач
Модуль управления фарами
Электроусилитель рулевого управления
Модуль управления кузовом
Очиститель заднего стекла
Регулятор наклона световых пучков фар
Адаптивная система круиз-контроля
Обогрев форсунок омывателя
Электрические стеклоподъемники (передние окна)
Электрообогрев наружных зеркал заднего вида
2. Блок предохранителей в салоне под бардачком
Место расположения блока предохранителей в салоне
Блок предохраниетелей в салоне фото в машине
Блок предохраниетелей в салоне плата с предохранителями
Блок предохраниетелей в салоне отдел с предохраниетлями
Блок предохраниетелей в салоне схема с обознаениями
Питание топливного насоса
Питание пассивной противоугонной системы (PATS)
Плафоны освещения салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, венти-ляционный люк с электроприводом
Прикуриватель, задняя электрическая розетка
Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения
Адаптивная система круиз-контроля
Механизм открывания крышки багажного отделения
Замок двери водителя, двойная блокировка
Дисплей информационно-мультимедийной системы, GPS, BVC
Замок рулевой колонки
Модуль управления рулевым колесом
Автономное звуковое устройство (система охранной сигнализации), система бортовой диагностики
Дальний свет фар
Передние противотуманные фары
Фонарь заднего хода
Выключатель зажигания или кнопка запуска
Радио, аварийная сигнализация и кнопки запирания дверей
Вентиляционный люк с электроприводом
Датчик перемещений в салоне, приемник радиочастоты
Заземление насоса стеклоомывателя
Заземление центрального замка
Замок двери водителя и заземление системы двойной блокировки
Отопитель системы управления микроклиматом, блок отключения надувной подушки безопасности пассажира, выключатель подогрева сидений, вспомогательный отопитель, модуль отопителя системы кондиционирования воздуха с ручным управлением
Удерживающая система подушек и ремней безопасности, система отключения надувной подушки безопасности пассажира
Посмотрите интересное видео по этой теме
https://youtube.com/watch?v=7vShMbVIpHI
Реле с 2017 года
| К1 | 50А | Разгрузочное реле замка зажигания |
| К2 | 30А | Дополнительное реле стартера |
| КЗ | 30А | Реле очистителя ветрового стекла/Реле автозапуска (в вариантном исполнении) |
| К4 | 30А | Реле вентилятора радиатора максимальной скорости (в вариантном исполнении) |
| К5 | 30А | Реле поворотов и аварийной сигнализации/ Реле К15А (в вариантном исполнении) |
| Кб | 30А | Реле обогрева заднего стекла |
| К7 | 20А | Реле дальнего света фар |
| К8 | 20А | Реле звукового сигнала |
| К9 | 20А | Реле ближнего света фар |
| К10 | 20А | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| К11 | 20А | Главное реле ЭСУД |
| К12 | 20А | Реле топливного насоса |
| К13 | 20А | Реле обогрева сидений (в вариантном исполнении) |
| К14 | 70А | Реле обогрева ветрового стекла (в вариантном исполнении) |
| К15 | 20А | Реле включения аварийной сигнализации |
| К16 | 30А | Реле питания аварийной сигнализации/ реле включения лампы заднего хода (в вариантном исполнении) |
| К17 | 30А | Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска (в вариантном исполнении) |
| К18 | 30А | Реле электровентилятора радиатора минимальной скорости (в вариантном исполнении) |
Расположение
Если БП долгое время не открывался то, возможно, потребуется воспользоваться отверткой. Но не стоит думать, что стеклоподъемники или прикуриватель работают только благодаря этому, так как подобные конструкции призваны всего лишь уберечь имущество от вредного воздействия во время скачков напряжения.
Каждый автолюбитель должен знать, где у него в транспортном средстве находится данный блок и как заменить предохранители. В данной статье рассматривается Хендай Солярис, поэтому для других машин эта информация бесполезна. Получается так из-за того, что, во-первых, даже сама коробка с платами может находиться в разных автомобилях на разных местах. А во-вторых, схема расположения предохранителей всегда отличается и чтобы грамотно продиагностировать электрооборудование, нужно знать, что и где располагается.
Расположение Именно с этой темы и стоит начать. Нужно отметить тот факт, что блоков предохранителей в Hyundai Solaris целых два. Автолюбитель должен знать их расположение, так как предохранители довольно часто выходят из строя. Так, например, любой диагност в первую очередь задаст вопрос, касательно данной детали. Многие водители самостоятельно проверяют такой вариант поломки, поэтому на данный вопрос отвечают без промедления.
И это правильно, так как платить лишние деньги за обнаружение самой очевидной проблемы хочется не каждому. Также нужно знать, что многие, более мощные, электрические устройства в Hyundai Solaris подключаются с помощью специальных реле. Специалисты утверждают, что это одно и то же, но просто способны выдержать более высокий скачок напряжения.
Описание реле в салонном блоке
| № | Наименование | что включает |
| К1 | Реле вентилятора системы охлаждения | Электродвигатель вентилятора системы охлаждения |
| К2 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Цепи управления: реле ближнего и дальнего света фар, дневными ходовыми огнями, элементом обогрева заднего стекла, электродвигателем вентилятора отопителя, очистителем и омывателем ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота в блок-фарах, задних фонарях и боковых указателях поворота |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света фар | Блок-фары (дальний свет) |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 | Реле ближнего света фар | Блок-фары (ближний свет) |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 | Главное реле | Система управления двигателем |
| К12 | Реле топливного насоса | Топливный насос (бензонасос) |
Hyundai Santa Fe 1 — предохранители и реле
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге санта фе классик схема предохранителей. Данную стать мы посвятим теме блок предохранителей хендай санта фе, незаметная вещь в автомобиле скрытая от глаз, но если вышел из строя хотябы один плавкий предохранитель хендай санта фе, то вы сразу же узнаете об этом из-за того, что у вас откажется работать какая-либо система, например, стеклоподъемники или не будет работать дальний и ближний свет или ещё что-то.
Поэтому знать или хотябы иметь под рукой лист с названием и функцией выполняемого предохранителя может вас очень выручить в экстренной ситуации на дороге. Где же блок предохранителей хендай санта фе, точнее сказать блоки, так как в санте из обычно два, один в салоне правее санта фе классик схема предохранителей колонки и немного вниз, а второй в отсеке двигателя справой стороны если смотреть салона автомобиля.
В салоне блок предохранителей Hyundai santa fe закрыт пластиковой накладкой, а в двигательном отсеке массивной и крепкой пластиковой крышкой. Как правило они защищают прибор, находящийся за ними, к примеру, произошло какое-то кратковременное замыкание, от влаги или жучок попал между контактов или ещё что и вместо того что у вас выгорит вся обмотка подымающего стекло моторчика у вас просто сгорит копеечный плавкий предохранитель хендай санта фе.
И вам не придется трать кучу времени, нервов и денежных средств приобретая новый стеклоподъёмник, устанавливая его — расшатывая при этом крепление дверных панелей, а также не нужно будет тратить время на установку этого устройства или ждать выполнение работы мастером. Вместо этого вы попросту замените плавкий предохранитель, который стоит копейки и поедите дальше, забыв о проблеме. Если конечно же санта фе классик схема предохранителей замены сгоревшего предохранителя на новый у вас он тоже тут же расплавился, значит замыкание до сих пор присутствует и нужно искать его причину.
Но, а благодаря предохранителю у вас не сгорело устройство, которое санта фе классик схема предохранителей и предохраняет от подобных нестандартных ситуаций, а также препятствует возгоранию обмотки провода в виду его разогрева из-за замыкания.
При замене сгоревшего предохранителя в хендай санта фе менять нужно исключительно и только на такой же номинал, который и сгорел.
Расположение блоков предохранителей на Санта Фе 2.2
Автомобиль оснащен электрической проводкой однопроводного типа с подключением потребителей к положительному выводу источников питания. В качестве отрицательной линии используются кузов и металлические детали силового агрегата.
Схема расположения распределительных коробок с разгрузочными реле и плавкими вставками не менялась на протяжении жизненного цикла Hyundai Santa Fe II поколения. Перечень перемычек зависел от типа двигателя (бензиновый или автодизель с наддувом), а также от уровня оснащения кроссовера и вида трансмиссии.
В приборной доске
Салонная коробка на авто Хендай Санта Фе II поколения выпуска 2006, 2008, 2010 или 2011 г. находилась во внутренней части панели приборов. Для доступа к ней требовалось поддеть пальцами за ручку и вынуть крышку, расположенную слева от рулевой колонки.
Заглушка крепится на фиксаторах, в модуле могут отсутствовать некоторые предохранители (в зависимости от уровня оснащения).

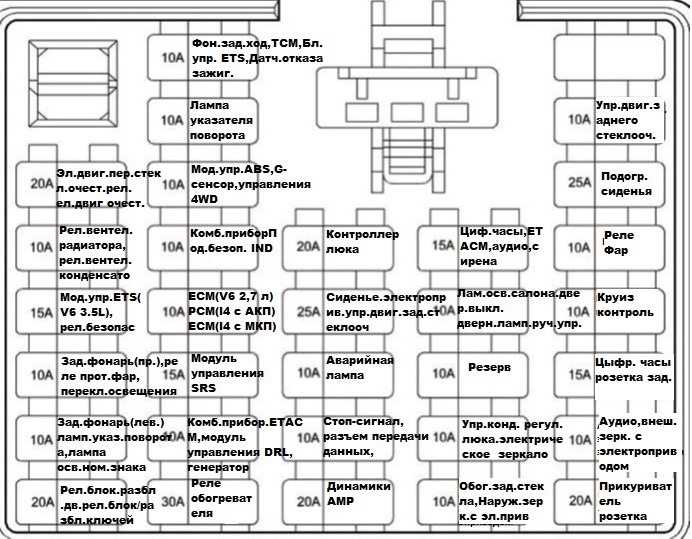

Блок в салоне.
В предохранителе памяти
В электрической проводке автомобиля использовалась перемычка, позволяющая временно отключить батарею от бортовой сети (например, перед длительной стоянкой).
Для отключения питания достаточно перевести переключатель в положение Off. В разомкнутом состоянии тумблер не позволяет запустить двигатель, но узел не является предохранителем.
Блок в предохранителе памяти.
В моторном отсеке
Под капотом автомобиля устанавливалась коробка силовых перемычек, модуль располагался рядом с батареей. Сверху была съемная крышка, внутри находились ножевые вставки и несколько реле.
На внутренней поверхности панели была нанесена схема (общая для всех вариантов оснащения Santa Fe II поколения). В коробке предусматривалось гнездо для хранения съемника.
Блок в моторном отсеке.
В дополнительном блоке
При установке на кроссовер двигателя с воспламенением от сжатия в моторном отсеке появлялся дополнительный распределительный щиток. Модуль крепился к чашке передней подвески рядом с горловиной для заливки бачка с омывающей жидкостью. Внутри находились силовые предохранители номиналом от 30 до 80 А, оснащенные корпусами типа «картридж».
Дополнительный блок предохранителей.
