Блок в салоне
В салоне основной блок предохранителей находится в нижней части панели приборов за защитной крышкой со стороны водителя.
Схема
Описание
| 14 | 10A STOP – Стоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач |
| 15 | 10A A/C – Кондиционер |
| 16 | 15A TAIL – Задние фонари, габаритные огни, освещение номерного знака, подсветка приборной панели, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогреватель заднего стекла, автомобильная аудиосистема, прикуриватель, часы |
| 17 | 10A GAUGE – Манометр и измерители, индикатор напоминания об обслуживании (за исключением индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп выпуска, открытой двери и системы SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники |
| 18 | 7,5A TURN – Указатели поворота, аварийные мигалки; |
| 19 | 20A WIPER – Дворники и омыватель лобового стекла |
| 20 | 5A ECU-IG – Антиблокировочная тормозная система, кондиционер; |
| 21 | 15A CIG&RADIO – Прикуриватель, автомобильная аудиосистема, часы, система защиты от кражи, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 22 | 5A IGN – Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 23 | 5A SRS or ECU-B – Контрольная лампа подушки безопасности SRS |
| 29 | 30A DEF – Обогрев заднего стекла |
| 30 | 30A PWR – Электрические стеклоподъемники, система блокировки дверей с электроприводом |
Фронтера а
Блоки под капотом
Главный блок
p, blockquote 5,0,0,0,0 —>
Схема
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Описание
p, blockquote 8,0,1,0,0 —>
| R1 | Реле габаритов |
| R2 | Реле кондиционера |
| R3 | Реле габаритов |
| R4 | Реле противотуманных фар |
| R5 | Реле фар |
| R6 | Реле электродвигателя вентилятора отопителя |
| R7 | Реле звукового сигнала |
| R8 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 1 | 10A Передние и задние габариты-правые |
| 2 | 10A Передние и задние габариты — левые |
| 3 | 15A Генератор (ранние модели) — 2,8TD |
| 4 | 30A Вентилятор кондиционера — правый |
| 5 | 25A Омыватели фар, звуковой сигнал, система диагностики двигателя (ранние модели) |
| 6 | 25A Топливный насос, система управления двигателем — 2,0/ 2,2 |
| 7 | 25A Электродвигатель вентилятора отопителя, электромагнитная муфта компрессора кондиционера |
| 8 | 10A Передние противотуманные фары |
| 9 | 15A Фара-правая, фары дополнительного освещения |
| 10 | 10A Фара-левая, электродвигатель корректора фар, индикатор включения дальнего света фар |
| 11 | 60A Плавкая вставка — главная |
| 12 | 60A Плавкая вставка — Фары, система подачи воздуха на выпуск- 2,2 |
| 13 | 30A Плавкая вставка — Передние и задние габариты, предохранитель F5 |
| 14 | 30A Плавкая вставка — Электродвигатель вентилятора системы охлаждения |
Дополнительные реле
Схема
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Обозначение реле
p, blockquote 11,0,0,0,0 —>
- К6 — Кондиционер
- К25 — Реле вентилятора
- К51 — Вентилятор кондиционера
- К68 — Топливный насос
- К80 — Обогрев топливного фильтра
- К81 — Вспомогательный насос ОЖ
- К82 — Реле стартера
- К87 — Вентилятор кондиционера
- К97 — Таймер омывателя фар
Блоки в салоне
Блок предохранителей
Фото — пример исполнения
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Схема
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Назначение
p, blockquote 16,1,0,0,0 —>
| 1 | 10A Центральный замок |
| 2 | 15А Стоп-сигналы аварийная сигнализация |
| 3 | 10A Лампы освещения салона, аудиосистема |
| 4 | 20А Обогреватель заднего стекла |
| 5 | 10А Задние противотуманные фонари, подогреватели форсунок омывателя лобового стекла (поздние модели) |
| 6 | 15A Очиститель/ омыватель лобового стекла |
| 7 | 10А Индикаторы комбинации приборов, указатели поворота, обогреватель зеркал заднего вида на дверях, зуммер предупреждения об оставленных включенными лампах |
| 8 | 15A Подогреватели передних сидений, люк (ранние модели) |
| 9 | 15A Система зажигания, электродвигатель вентилятора системы охлаждения — 2,0/2,2 |
| 10 | 10A Очиститель/ омыватель заднего стекла |
| 11 | 30A Электродвигатель привода стеклоподъемника левой двери, люк (поздние модели) |
| 12 | 30A Электродвигатель привода стеклоподъемника правой двери |
| 13 | 15A Выключатели электропривода стеклоподъемников, прикуриватель |
| 14 | 10A ABS |
Блок реле
Он крепится к стойке, справа у ног переднего пассажира, под обшивкой.
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Тут могут находится следующие реле:
p, blockquote 20,0,0,0,0 —>
- Реле-прерыватель указателей поворота
- Блок управления центральным замком
- Реле обогревателя заднего стекла
- Реле электронного блока управления двигателем (2,0/2,2)
- Зуммер предупреждения об оставленных включенными фары
- Реле задних противотуманных фонарей
- Реле обогревателя зеркал заднего вида
Тест на разрыв цепи:
- Один конец провода с отрицательным зажимом тестера (пробника с индикатором) подсоединяют к отрицательной клемме аккумулятора.
- Второй зажим закрепляют на конце проверяемой цепи, как можно ближе к гнезду разъёма предохранителя.
- Цепь включают, задействовав проверяемый элемент электрооборудования: если напряжение стабильное 12В, то цепь исправна, если подача питания отсутствует, то переходят к проверке следующего участка. При этом стоит помнить, что некоторые электроприборы включаются только при подключенном зажигании (положение ключа в замке зажигания «ON»).
Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя. Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.
Opel Frontera / Isuzu Wizard — предохранители и реле
Внедорожник Opel Frontera выпускался в двух поколениях А и Б с 1991 года. Данная модель так же известна под названиями Isuzu Wizard / Isuzu Rodeo (праворульные версии). Первое поколение Опель Фронтера А поставлялось на рынки в 1992, 1993, 1994, 1995, 1996, 1997, 1998 году. За это время автомобиль прошел рестайлинг. Второе поколение Opel frontera b производилось 1999, 2000, 2001, 2002, 2003 и 2004 году. В данной публикации вы найдете описание блоков предохранителей и реле Опель Фронтера б и а (первое и второе поколение) со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Для двух поколений Opel Frontera характерно общее расположение блоков предохранителей: один в салоне, под панелью, со стороны водителя, другой под капотом с правой стороны, рядом с аккумуляторной батареей.
p, blockquote 4,0,0,0,0 —>
Фронтера б
Блок под капотом
p, blockquote 21,0,0,0,0 —>
Общая схема
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
Описание
p, blockquote 25,0,0,0,0 —>
| R1 | Реле электродвигателя вентилятора отопителя |
| R2 | Реле дальнего света фар |
| R3 | Диод ABS |
| R4 | Реле противотуманных фар |
| R5 | Реле фар |
| R6 | Реле кондиционера |
| R7 | Реле топливного насоса |
| R8 | Реле стартера |
| R9 | Реле системы управления двигателем |
| R10 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | 15A Аварийная сигнализация |
| 2 | 10A Звуковой сигнал |
| 3 | 10A Кондиционер |
| 4 | 20A Управление двигателем |
| 5 | 10A Управление двигателем |
| 6 | 10A Управление двигателем |
| 7 | 20A Разъем электро оборудования прицепа |
| 8 | 15A Левая фара — дальний свет |
| 9 | 15A Правая фара-дальний свет |
| 10 | 10A Левая фара — ближний свет |
| 11 | 10A Правая фара — ближний свет |
| 12 | 15A Противотуманные фары |
| 13 | 10A Задние противотуманные фонари |
| 14 | 20A Омыватели фар |
| 15 | 100A Генератор, блок предохранителей/ реле, моторный отсек 1, блок предохранителей/ реле, моторный отсек 2, блок предохранителей/ реле, приборная панель, замок зажигания, выключатель освещения, стартер |
| 16 | 60A Блок предохранителей/ реле, моторный отсек 1, замок зажигания |
| 17 | 60A Антиблокировочная система тормозов (ABS) |
| 18 | 40A Отопитель/ кондиционер |
| 19 | 60A Реле электродвигателя вентилятора системы охлаждения |
Рядом с блоком могут размещаться несколько реле ответственные за вентилятор системы охлаждения (высокая и низка скорость).
p, blockquote 26,0,0,0,0 —>

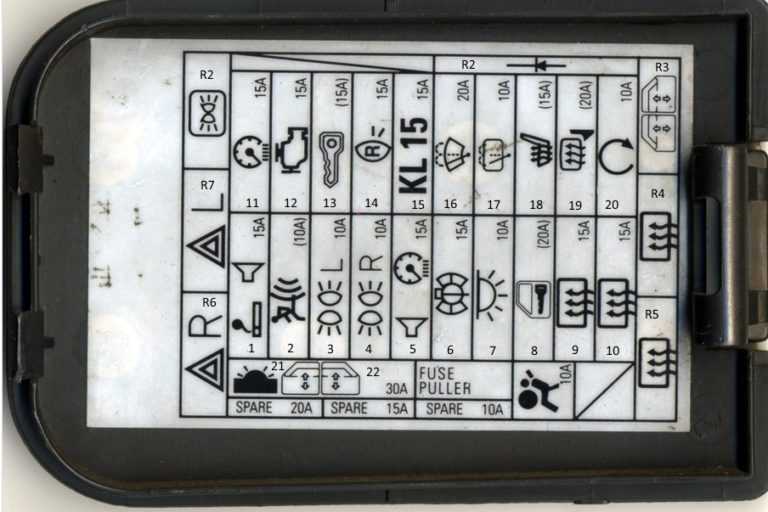

Блок в салоне
p, blockquote 27,0,0,0,0 —>
Схема
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
Обозначение
p, blockquote 30,0,0,0,0 —>
| R1 | Реле габаритов |
| R2 | Диод — лампы освещения салона |
| R3 | Реле электродвигателя привода стеклоподъёмника |
| R4 | Реле 2 обогревателя заднего стекла |
| R5 | Реле 1 обогревателя заднего стекла |
| R6 | Реле — прерыватель аварийной сигнализации — правый |
| R7 | Реле — прерыватель аварийной сигнализации — левый |
| 1 | 15А Прикуриватель, аудио |
| 2 | 10A Противоугонная система |
| 3 | 10А Задний левый габарит |
| 4 | 10А Задний правый габарит |
| 5 | 15А Аудиосистема |
| 6 | 15А Стоп-сигналы |
| 7 | 10А Лампы освещения салона |
| 8 | 20А Центральный замок |
| 9 | 15А Обогреватель заднего стекла |
| 10 | 15А Обогреватель заднего стекла |
| 11 | 15А Указатели поворота, комбинация приборов, индикаторы комбинации приборов |
| 12 | 15А Управление двигателем |
| 13 | 15А Управление двигателем |
| 14 | 15А Фонари заднего хода |
| 15 | 15А Управление двигателем |
| 16 | 20А Очиститель/ омыватель лобового стекла |
| 17 | 10А Очиститель/ омыватель заднего стекла |
| 18 | 15А Подогреватель сидений |
| 19 | 20А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| 20 | 10А Стартер |
| 21 | 30А Электропривод стеклоподъемников |
| 22 | 10А Подушка безопасности |
Остались вопросы? Задавайте их в комментарии.
Источник статьи: http://vsepredohraniteli.ru/opel/frontera.html
ЭКСТЕРЬЕР
Честно сказать, посмотрев на этот внедорожник, можно подумать, что это кореец. Странно, но именно такое чувство возникает в первую очередь. Но не будем об этом. Прежде всего, это «чистокровный» немец. Так, из Германии здесь силовой агрегат, трансмиссия японской разработки, а окончательная сборка модели проводилась в Англии. Вот такой вот Опель.
На рынок Opel Frontera поставлялся в двух типах кузова, которые отличались количеством дверей. Кроме того, длина одного была почти на 40 см больше другого. Wagon имел длину 4,6 метра, в то время как Sport – всего 4,2. само собой, платформу пришлось полностью разрабатывать заново. Но немцы не растерялись. На выходе получился стильный, симпатичный, в то же время брутальный и представительный автомобиль. Небольшие фары головного света, решетка радиатора, которая закрыта подобием кенгурина, а так же дублирующими противотуманками, практически плоский капот – все это смотрится очень гармонично, и нет деления на отдельные детали, все принадлежит одной конструкции. Как правило, об Опель Фронтера отзывы владельцев видео захватывают в основном обзор экстерьера.
Тут действительно есть что рассматривать. Взять хоть эти черные вставки в бампер, которые постепенно переходят в защиту колесных арок, затем в порог. Или же причудливые формы остекления в профиле. В те времена это было действительно новым, поскольку ранее преобладали правильные формы кузова, не нарушенные никакими геометрическими фантазиями. Встретить на дорогах вагон (именно так в Германии называется универсал) практически невозможно, в то время как комплектаций Спорт (3-дверный вариант) очень много.
Задняя часть, как и передняя, выполнена в строгом стиле, углы скруглены минимально, общий коэффициент лобового сопротивления составляет чудовищные 0,47. учитывая высоту в 1,74 метра и ширину, равную 1,8 метра, ничего удивительного. Автомобиль, надо признать, большой. Конечно, сейчас в этом классе можно встретить и внедорожники, которые переваливают в длину за 2 метра, а в ширину уже подбираются к 2 метрам, но давайте не будем забывать, что это конец 20 века – расцвет технологий и нового стиля автомобилей.
Блоки под капотом
Основной блок
Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.
Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.
Схема
Описание предохранителей
| 1 | 15А Электромагнитная муфта кондиционера |
| 2 | 20А Подогреватель кислородного датчика |
| 3 | 15А Электропривод дроссельной заслонки |
| 4 | 20А АКПП |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогреватель зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
| 9 | 40А Вентилятор отопителя |
| 10 | 30А Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления ABS 1, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электро насос омывателя фар |
| 14 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света фар, реле ближнего света фар |
| 17 | 40А Стартер ST |
| 18 | 40А Замок зажигания IGN |
Реле
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле стартера |
| D | Реле бензонасоса |
| E | Главное |
| F | Электродвигателя вентилятора отопителя |
| G | Электропривода дроссельной заслонки |
| H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
| I | |
| J | |
| K | Реле стоп-сигналов |
Дополнительный блок реле
Дополнительный блок
Он находится не далеко от аккумулятора и состоит из силовых предохранителей.
Схема
Обозначение
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
| 2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
| 3 | |
| 4 | 40А Блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок |
| 7 | Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |
Блоки под капотом
Блок предохранителей
Данный блок силовых предохранителей находится над аккумулятором и закрыт крышкой.
Схема
Расшифровка
- 80А Блок ABS, TC и ESP
- 80А Блок предварительного разогрева
- 30А ЭБУ, главное реле, реле топливного насоса
- 80А Замок зажигания, ток на предохранители 2, 3, 4, 8, 9, 13, 14, 15, 19, 51
- 80А Ток на предохранители 1, 6, 7, 10, 20, 25, 27, 29
- 80А Ток на предохранители 5, 12, 17, 24, 33
Блок предохранителей и реле

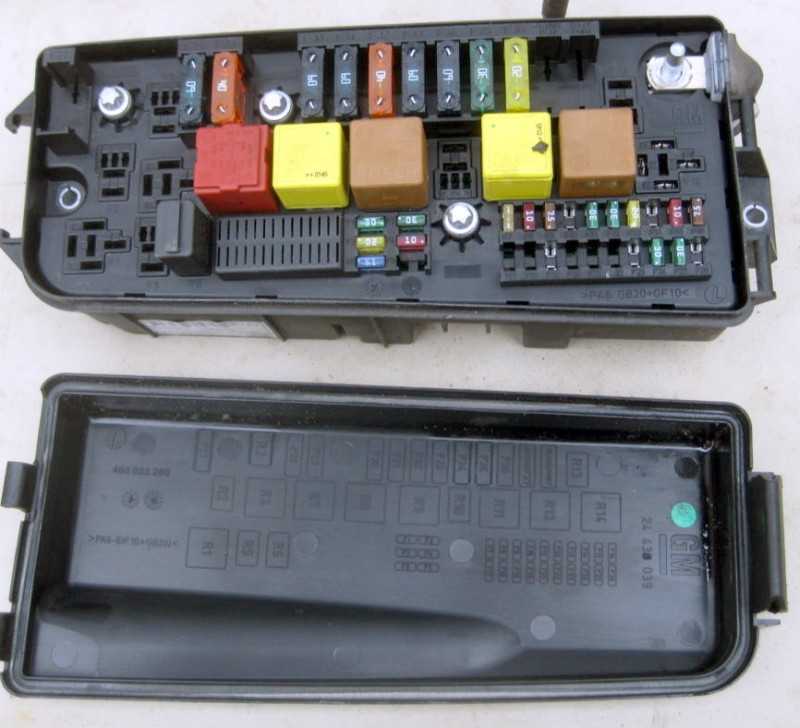

Он расположен в левой части подкапотного пространства, рядом со стойкой.
Фото – схема
Описание
| 1 | Реле системы подачи воздуха в выпускной коллектор (4RD003-520-13) |
| 2 | Реле очистителя фар (GM 90 355 363) |
| 3 | Реле дополнительного насоса радиатора охлаждения (GM 90192 481) |
| 4 | Реле вентилятора охлаждения двигателя (GM 90 450 169) |
| 5 | Реле компрессора кондиционера (GM 03447 012) |
| 6 | Реле вентилятора охлаждения двигателя (GM 03447 012) |
| 7 | Реле вентиляторов кондиционера I скорость (GM 24 430 433) |
| 8 | Реле правого нагнетательного вентилятора кондиционера(GM 90 459 640) |
| 9 | Реле двигателя стеклоочистителя лобового стекла (GM 90 494 187) |
| 10 | Реле системы впрыска (GM 90 494 959) |
| 11 | Реле вентиляторов кондиционера II скорость (GM 90 491 314) |
| 12 | Реле левого нагнетательного вентилятора кондиционера (GM 90 459 640) |
| 13 | Реле топливного насоса (GM 90 494 959) |
| 14 | Предохранитель насоса омывателя фар 30A |
| 15 | Предохранитель реле вентилятора охлаждения двигателя I скорость |
| 16 | Предохранитель реле вентилятора охлаждения двигателя II скорость |
| 17 | Предохранитель pеле нагнетателя |
| 18 | Предохранитель вентилятора охлаждения двигателя 40А |
| 19 | Предохранитель насоса добавочного воздуха продувки катализаторов 50А |
У нас на канале мы так же подготовили для Вас видео по данному материалу. Смотрите и подписывайтесь.
Остались вопросы? Задавайте их в комментарии.
Предохранители и реле Opel Frontera A
Рассмотрены автомобили Opel Frontera A 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска.
Блок предохранителей и реле в моторном отсеке.
Схема расположения предохранителей и реле в блоке для Opel Frontera A выпускавшихся до 1996 года.
Реле электродвигателя вентилятора отопителя
Реле прерывистого режима работы очистителя/омывателя лобового стекла
(10A) Передние и задние габариты-правые
(10A) Передние и задние габариты — левые
(15A) Генератор (ранние модели) -2,8TD
(30A) Вентилятор кондиционера-правый
(25A) Омыватели фар, звуковой сигнал, система диагностики двигателя (ранние модели)
(25A) Топливный насос, система управления двигателем — 2,0/2,2
(25A) Электродвигатель вентилятора отопителя, электромагнитная муфта компрессора кондиционера
(10A) Передние противотуманные фары
(15A) Фара-правая, фары дополнительного освещения
(10A) Фара-левая, электродвигатель корректора фар, индикатор включения дальнего света фар
(60A) Плавкая вставка — главная
(60A) Плавкая вставка — Фары, система подачи воздуха на выпуск- 2,2
(30A) Плавкая вставка-Передние и задние габариты, предохранитель F5
(30A) Плавкая вставка — Электродвигатель вентилятора системы охлаждения
Схема расположения предохранителей и реле в блоке для Opel Frontera A выпускавшихся после 1997 года.
описание предохранителей и реле.
Реле проблескового устройства фар
Реле электродвигателя вентилятора отопителя
Реле прерывистого режима работы очистителя/омывателя лобового стекла
(10A) Передние и задние габариты -правые
(10A) Передние/задние габариты (лев.), лампы подсветки комбинации приборов, подсветка переключателей, лампа подсветки прикуривателя, зуммер предупреждения об оставленном включенным освещении
(10A) Ближний свет-левая фара
(10A) Ближний свет-правая фара
(25A) Вентилятор конденсатора кондиционера
(25A) Топливный насос, система управления двигателем- 2,0/2,2
(30A) Электродвигатель вентилятора отопителя, электродвигатель вентилятора кондиционера
(15A) Дальний свет фары — левая фара, габарит — левый
(15A) Дальний свет фары — правая фара, габарит -правый
(60A) Плавкая вставка-главная, реле отопителя, кондиционер
(30A) Плавкая вставка- Передние и задние габариты, противотуманные фары
(30A) Плавкая вставка- Электродвигатель вентилятора системы охлаждения
Блок предохранителей в салоне Opel Frontera A.
схема расположения предохранителей в блоке для автомобилей до 1996 года выпуска.
(15Д) Стоп-сигналы аварийная сигнализация
(10A) Лампы освещения салона, аудиосистема
(20Д) Обогреватель заднего стекла
(10Д) Задние противотуманные фонари, подогреватели форсунок омывателя лобового стекла (поздние модели)
(15A) Очиститель/омыватель лобового стекла
(10Д) Индикаторы комбинации приборов, указатели поворота, обогреватель зеркал заднего вида на дверях, зуммер предупреждения об оставленных включенными лампах
(15A) Подогреватели передних сидений, люк (ранние модели)
(15A) Система зажигания, электродвигатель вентилятора системы охлаждения — 2,0/2,2
(10A) Очиститель/омыватель заднего стекла
(30A) Электродвигатель привода стеклоподъемника левой двери, люк (поздние модели)
(30A) Электродвигатель привода стеклоподъемника правой двери
(15A) Выключатели электропривода стеклоподъемников, предохранитель прикуривателя opel frontera a
Блок реле в салоне.
Реле-прерыватель указателей поворота
Блок управления центральным замком
Реле обогревателя заднего стекла
Реле электронного блока управления двигателем (2,0/2,2)
Зуммер предупреждения об оставленных включенными фары
Блок предохранителей и реле в салоне Опель Фронтера Б
Схема блока предохранителей и реле в салоне Opel Frontera B
Описание реле и предохранителей
| 1 | Реле задних габаритов |
| 2 | Диод — лампы освещения салона |
| 3 | Реле электродвигателя привода стеклоподъёмника |
| 4 | Реле 2 обогревателя заднего стекла |
| 5 | Реле 1 обогревателя заднего стекла |
| 6 | Реле-прерыватель противоугонной системы-правый |
| 7 | Реле-прерыватель противоугонной системы-левый |
| F1 | (15А) Предохранитель прикуривателя Opel Frontera B |
| F2 | (10A) Противоугонная система |
| F3 | (10А) Задний левый габарит |
| F4 | (10А) Задний правый габарит |
| F5 | (15А) Аудиосистема |
| F6 | (15А) Стоп-сигналы |
| F7 | (10А) Лампы освещения салона |
| F8 | (20А) Центральный замок |
| F9 | (15А) Обогреватель заднего стекла |
| F10 | (15А) Обогреватель заднего стекла |
| F11 | (15А) Указатели поворота, комбинация приборов, индикаторы комбинации приборов |
| F12 | (15А) Управление двигателем |
| F13 | (15А) Управление двигателем |
| F14 | (15А) Фонари заднего хода |
| F15 | (15А) Управление двигателем |
| F16 | (20А) Очиститель/омыватель лобового стекла |
| F17 | (10А) Очиститель/омыватель заднего стекла |
| F18 | (15А) Подогреватель сидений |
| F19 | (20А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| F20 | (10А) Стартер |
| F21 | (30А) Электропривод стеклоподъемников |
| F22 | (10А) Подушка безопасности |
Фронтера а
Блоки под капотом
Главный блок
p, blockquote 8,0,1,0,0 —>
| R1 | Реле габаритов |
| R2 | Реле кондиционера |
| R3 | Реле габаритов |
| R4 | Реле противотуманных фар |
| R5 | Реле фар |
| R6 | Реле электродвигателя вентилятора отопителя |
| R7 | Реле звукового сигнала |
| R8 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 1 | 10A Передние и задние габариты-правые |
| 2 | 10A Передние и задние габариты — левые |
| 3 | 15A Генератор (ранние модели) — 2,8TD |
| 4 | 30A Вентилятор кондиционера — правый |
| 5 | 25A Омыватели фар, звуковой сигнал, система диагностики двигателя (ранние модели) |
| 6 | 25A Топливный насос, система управления двигателем — 2,0/ 2,2 |
| 7 | 25A Электродвигатель вентилятора отопителя, электромагнитная муфта компрессора кондиционера |
| 8 | 10A Передние противотуманные фары |
| 9 | 15A Фара-правая, фары дополнительного освещения |
| 10 | 10A Фара-левая, электродвигатель корректора фар, индикатор включения дальнего света фар |
| 11 | 60A Плавкая вставка — главная |
| 12 | 60A Плавкая вставка — Фары, система подачи воздуха на выпуск- 2,2 |
| 13 | 30A Плавкая вставка — Передние и задние габариты, предохранитель F5 |
| 14 | 30A Плавкая вставка — Электродвигатель вентилятора системы охлаждения |
Дополнительные реле
Обозначение реле
p, blockquote 11,0,0,0,0 —>
- К6 — Кондиционер
- К25 — Реле вентилятора
- К51 — Вентилятор кондиционера
- К68 — Топливный насос
- К80 — Обогрев топливного фильтра
- К81 — Вспомогательный насос ОЖ
- К82 — Реле стартера
- К87 — Вентилятор кондиционера
- К97 — Таймер омывателя фар
Блоки в салоне
Блок предохранителей
p, blockquote 16,1,0,0,0 —>
| 1 | 10A Центральный замок |
| 2 | 15А Стоп-сигналы аварийная сигнализация |
| 3 | 10A Лампы освещения салона, аудиосистема |
| 4 | 20А Обогреватель заднего стекла |
| 5 | 10А Задние противотуманные фонари, подогреватели форсунок омывателя лобового стекла (поздние модели) |
| 6 | 15A Очиститель/ омыватель лобового стекла |
| 7 | 10А Индикаторы комбинации приборов, указатели поворота, обогреватель зеркал заднего вида на дверях, зуммер предупреждения об оставленных включенными лампах |
| 8 | 15A Подогреватели передних сидений, люк (ранние модели) |
| 9 | 15A Система зажигания, электродвигатель вентилятора системы охлаждения — 2,0/2,2 |
| 10 | 10A Очиститель/ омыватель заднего стекла |
| 11 | 30A Электродвигатель привода стеклоподъемника левой двери, люк (поздние модели) |
| 12 | 30A Электродвигатель привода стеклоподъемника правой двери |
| 13 | 15A Выключатели электропривода стеклоподъемников, прикуриватель |
| 14 | 10A ABS |
Блок реле
Он крепится к стойке, справа у ног переднего пассажира, под обшивкой.
Тут могут находится следующие реле:
p, blockquote 20,0,0,0,0 —>
- Реле-прерыватель указателей поворота
- Блок управления центральным замком
- Реле обогревателя заднего стекла
- Реле электронного блока управления двигателем (2,0/2,2)
- Зуммер предупреждения об оставленных включенными фары
- Реле задних противотуманных фонарей
- Реле обогревателя зеркал заднего вида
Фронтера б
Блок под капотом
p, blockquote 21,0,0,0,0 —>
Общая схема
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
Описание
p, blockquote 25,0,0,0,0 —>
| R1 | Реле электродвигателя вентилятора отопителя |
| R2 | Реле дальнего света фар |
| R3 | Диод ABS |
| R4 | Реле противотуманных фар |
| R5 | Реле фар |
| R6 | Реле кондиционера |
| R7 | Реле топливного насоса |
| R8 | Реле стартера |
| R9 | Реле системы управления двигателем |
| R10 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | 15A Аварийная сигнализация |
| 2 | 10A Звуковой сигнал |
| 3 | 10A Кондиционер |
| 4 | 20A Управление двигателем |
| 5 | 10A Управление двигателем |
| 6 | 10A Управление двигателем |
| 7 | 20A Разъем электро оборудования прицепа |
| 8 | 15A Левая фара — дальний свет |
| 9 | 15A Правая фара-дальний свет |
| 10 | 10A Левая фара — ближний свет |
| 11 | 10A Правая фара — ближний свет |
| 12 | 15A Противотуманные фары |
| 13 | 10A Задние противотуманные фонари |
| 14 | 20A Омыватели фар |
| 15 | 100A Генератор, блок предохранителей/ реле, моторный отсек 1, блок предохранителей/ реле, моторный отсек 2, блок предохранителей/ реле, приборная панель, замок зажигания, выключатель освещения, стартер |
| 16 | 60A Блок предохранителей/ реле, моторный отсек 1, замок зажигания |
| 17 | 60A Антиблокировочная система тормозов (ABS) |
| 18 | 40A Отопитель/ кондиционер |
| 19 | 60A Реле электродвигателя вентилятора системы охлаждения |
Рядом с блоком могут размещаться несколько реле ответственные за вентилятор системы охлаждения (высокая и низка скорость).
p, blockquote 26,0,0,0,0 —>
Блок в салоне
p, blockquote 27,0,0,0,0 —>
Схема
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
Обозначение
p, blockquote 30,0,0,0,0 —>
| R1 | Реле габаритов |
| R2 | Диод — лампы освещения салона |
| R3 | Реле электродвигателя привода стеклоподъёмника |
| R4 | Реле 2 обогревателя заднего стекла |
| R5 | Реле 1 обогревателя заднего стекла |
| R6 | Реле — прерыватель аварийной сигнализации — правый |
| R7 | Реле — прерыватель аварийной сигнализации — левый |
| 1 | 15А Прикуриватель, аудио |
| 2 | 10A Противоугонная система |
| 3 | 10А Задний левый габарит |
| 4 | 10А Задний правый габарит |
| 5 | 15А Аудиосистема |
| 6 | 15А Стоп-сигналы |
| 7 | 10А Лампы освещения салона |
| 8 | 20А Центральный замок |
| 9 | 15А Обогреватель заднего стекла |
| 10 | 15А Обогреватель заднего стекла |
| 11 | 15А Указатели поворота, комбинация приборов, индикаторы комбинации приборов |
| 12 | 15А Управление двигателем |
| 13 | 15А Управление двигателем |
| 14 | 15А Фонари заднего хода |
| 15 | 15А Управление двигателем |
| 16 | 20А Очиститель/ омыватель лобового стекла |
| 17 | 10А Очиститель/ омыватель заднего стекла |
| 18 | 15А Подогреватель сидений |
| 19 | 20А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| 20 | 10А Стартер |
| 21 | 30А Электропривод стеклоподъемников |
| 22 | 10А Подушка безопасности |
Остались вопросы? Задавайте их в комментарии.
Источник статьи: http://vsepredohraniteli.ru/opel/frontera.html
Блоки под капотом
Основной блок
Находится рядом с аккумулятором и боковой стойкой, закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема.
Схема
Обозначение
| R1 | |
| R2 | |
| R3 | |
| R4 | |
| R5 | Реле системы управления двигателем |
| R6 | Реле стартера |
| R7 | Реле электродвигателя очистителя лобового стекла (ВКЛ/ ВЫКЛ) |
| R8 | |
| R9 | Реле основных цепей зажигания |
| R10 | Реле электродвигателя очистителей лобового стекла (низкая/ высокая скорость работы очистителей) |
| R11 | Реле омывателя фар |
| R12 | |
| R13 | |
| R14 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | 20A Электронный блок управления двигателем |
| 2 | 25A Стартер |
| 3 | 20A Звуковой сигнал |
| 4 | 10A Кондиционер – климат-контроль |
| 5 | 15A Очиститель/ омыватель лобового стекла |
| 6 | Резерв |
| 7 | 15A Блок управления ESP (система поддержания курсовой устойчивости) |
| 8 | 10A Фары, обогреватели форсунок омывателя лобового стекла |
| 9 | 7,5A Усилитель рулевого управления |
| 10 | 10A Блок управления корректором фар |
| 11 | 30A Очиститель лобового стекла |
| 12 | 30A Очиститель лобового стекла |
| 13 | 7,5A Блок управления ESP (система поддержания курсовой устойчивости) |
| 14 | 10A Управление двигателем |
| 15 | 10A Электронный блок управления двигателем |
| 16 | 7,5A Антиблокировочная система тормозов (ABS) |
| 17 | Резерв |
| 18 | Резерв |
| 19 | 5/10/15A Блок управления корректором фар, корректор фар, ксеноновые фары |
| 20 | 5A Корректор фар |
| 21 | Резерв |
| 22 | Резерв |
| 23 | 20A Дополнительный отопитель |
| 24 | 30A Напряжение аккумуляторной батареи |
| 25 | 30A Напряжение аккумуляторной батареи |
| 26 | Резерв |
| 27 | Резерв |
| 28 | 60A Блок управления приводом открывания /закрывания крышки багажника (задней двери) |
| 29 | 40A Антиблокировочная система тормозов (ABS) |
| 30 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 31 | 60A Блок предохранителей/ реле приборная панель |
| 32 | 40A Антиблокировочная система тормозов (ABS) |
| 33 | 60A Реле основных цепей зажигания, блок предохранителей /реле, приборная панель |
| 34 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 35 | 30A/40A Электродвигатель вентилятора системы охлаждения |
| 36 | 20A/30A Электродвигатель вентилятора системы охлаждения |
| 37 | Система адаптивного света фар – AFL |
| 38 | Резерв |
Может размещаться рядом с основным.
Схема
Назначение
Вариант 1
- –
- 60А Блок управления свечами накаливания
- 30А Реле подогревателя топливного фильтра
- 60А Блок управления свечами накаливания
R3 – Реле подогревателя топливного фильтра
Opel Frontera / Isuzu Wizard — предохранители и реле
Внедорожник Opel Frontera выпускался в двух поколениях А и Б с 1991 года. Данная модель так же известна под названиями Isuzu Wizard / Isuzu Rodeo (праворульные версии). Первое поколение Опель Фронтера А поставлялось на рынки в 1992, 1993, 1994, 1995, 1996, 1997, 1998 году. За это время автомобиль прошел рестайлинг. Второе поколение Opel frontera b производилось 1999, 2000, 2001, 2002, 2003 и 2004 году. В данной публикации вы найдете описание блоков предохранителей и реле Опель Фронтера б и а (первое и второе поколение) со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Для двух поколений Opel Frontera характерно общее расположение блоков предохранителей: один в салоне, под панелью, со стороны водителя, другой под капотом с правой стороны, рядом с аккумуляторной батареей.
p, blockquote 4,0,0,0,0 —>
Блоки под капотом
В моторном отсеке, рядом с аккумулятором, предусмотрены 3 блока с предохранителями и реле.
Блок 1
Схема
Обозначение
- 10 – Реле насоса системы подачи воздуха на выпуск
- 12 – Реле подогреватель топлива
- 13 – Реле задержки омывателя фар
- 14 – Резерв
- 15. – Резерв
- 16, 17, 18, 19 – реле блока управления свечами накаливания
- 11a. Предохранитель управление двигателем (F59)
- 11b. Предохранитель подогревателя топлива (F56)
Блок 2
Схема
Назначение
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле вентилятора системы охлаждения |
| 3 | Таймер вентилятора системы охлаждения. |
| 4 | Реле вентилятора системы охлаждения |
| 5 | Реле вентилятора системы охлаждения |
| 6 | Реле вентилятора системы охлаждения |
Вариант 1
Схема
Расшифровка
- 7. Вентилятор системы охлаждения
- 8. Вентилятор системы охлаждения
- 9a. Предохранитель вентилятора системы охлаждения
- 9b. Предохранитель вентилятора системы охлаждения
Вариант 2
Схема
Описание
- Электродвигатель вентилятора системы охлаждения
- Компрессор
- Электродвигатель вентилятора системы охлаждения
- Электродвигатель вентилятора системы охлаждения
Кузов
Выглядит машина грозно, как настоящий внедорожник, особенно с какими-нибудь внедорожными обвесами – кенгурятники и т.д. Про дизайн говорить бесполезно – стиль 80-х не выделяющийся на дороге.
Все владельцы удивлены прекрасной антикоррозийной обработкой, которой Опель никогда не выделялся, стоит вспомнить как ржавели Opel Astra G. Здесь на удивление даже с учетом поездок по грязному оффроуду коррозия минимально. Ржавчина не касается ни кузова, ни рамы, а иногда встречаются экземпляры в родной краске.
Конечно спустя больше 20 лет шансы появления ржавчины увеличиваются, но, если владелец Opel Frontera A следит за кузовом и самостоятельно защищает его – ждать появления придется долго.
Компанией выпускался 5-дверный и 3-дверный внедорожник. Во втором снималась задняя пластиковая крыша, полностью открывая пространство багажника. По размерам кузова отличаются.
5-дверный:
- длина – 4692 мм;
- ширина – 1764 мм;
- высота – 1753 мм;
- колесная база – 2760 мм;
- клиренс – 230 мм.
3-дверный:
- длина – 4192 мм;
- ширина – 1780 мм;
- высота – 1721 мм;
- колесная база – 2330 мм;
- клиренс – 230 мм.
