Предохранители реле и блоки в toyota corolla x (е140, 150)

Что свидетельствует о выходе из строя предохранителя

В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.

Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.

Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.

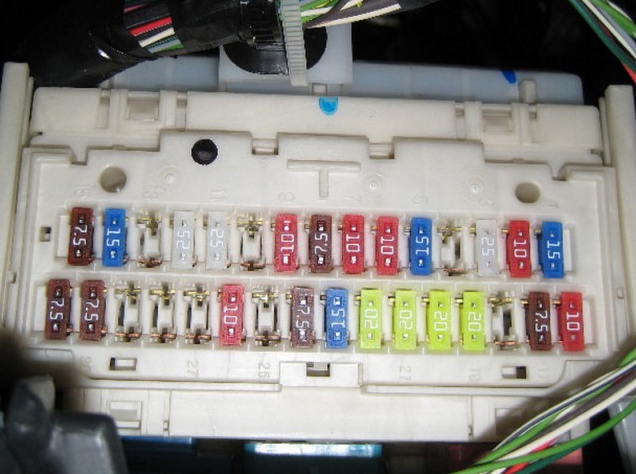

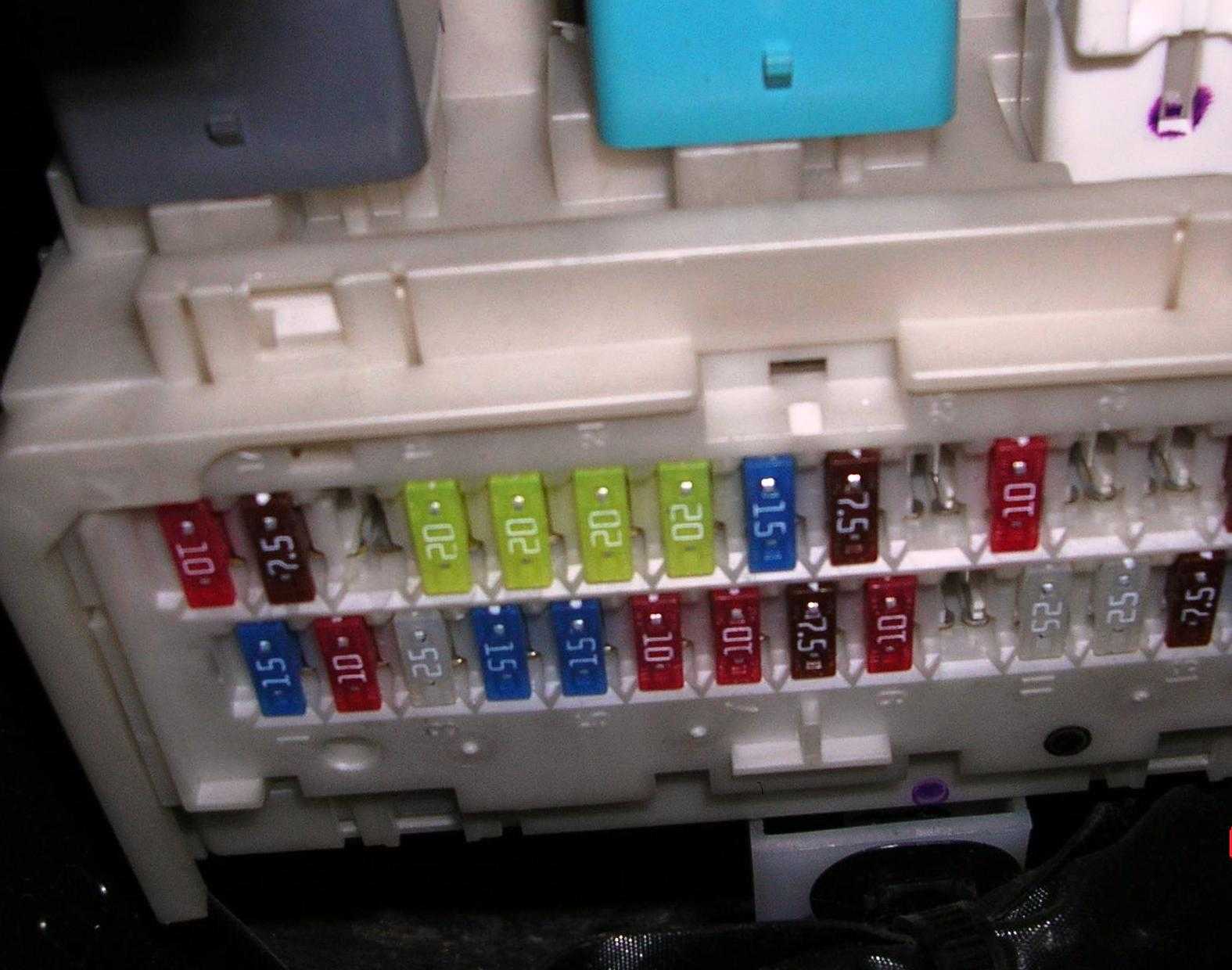

Блок предохранителей в салоне

Блок предохранителей находится слева под панелью приборов, под крышкой. Блок реле расположен на центральной консоли.

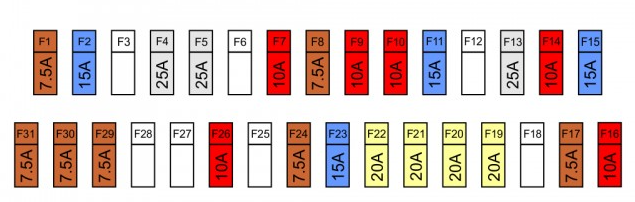

Лицевая сторона

Автомобили с левым рулем: Откройте дополнительный ящик. Нажмите на вспомогательную коробку с каждой стороны, чтобы отсоединить верхние зажимы. Вытаскиваем вспомогательную коробку и отсоединяем нижние клешни.

Автомобили с правым рулем: Откройте перчаточный ящик. Снимите демпфер. Надавите на каждую сторону перчаточного ящика, отсоедините верхние клешни. Затем вытаскиваем бардачок и отсоединяем нижние клешни.

№	название	ампер	схема
1	P / СИДЕНЬЯ	30	Сиденье с электроприводом
2	–	–	–
3	–	–	–
4	ДВЕРЬ №1	30	Электрические стеклоподъемники

Блок реле

№	Реле
R1	Передняя противотуманная фара (FR FOG)
R2	Рог (S-HORN)
R3	–
R4	Сетевая розетка (PYVR OUTLET)
R5	Внутреннее освещение (DOME CUT)

Блок реле

Нагреватель PTC 495 Вт Тип

Нагреватель PTC 600 Вт Тип

• Схема задней подвески форд эскейп 2001



• Ошибка p0490 land rover



• Как проверить термостат опель вектра б



• Схема стеклоподъемников тойота краун



• Ошибка 49 митсубиси паджеро

Немного об эксплуатации

Вот несколько советов по использованию источника питания. Чтобы прибор работал дольше, следуйте приведенным ниже инструкциям. Это несложно, к тому же поможет увеличить срок службы.

1. Самодельные предохранители в блоке питания не устанавливаются. Регулярное использование таких элементов со временем может привести к коротким замыканиям, которые вам явно не нужны. Чтобы не пришлось создавать плавкий провод на дороге с помощью имеющихся инструментов, всегда носите с собой дополнительный комплект деталей.
2. Если конкретная розетка поддерживает установку соединений с таким же обозначением, просто сделайте это. Установка деталей с неправильной классификацией может не только вызвать короткое замыкание, но и привести к выходу оборудования из строя. А замена самой магнитолы или ремонт обогревателя заднего стекла всегда будет дороже, чем установка детали с необходимой мощностью.
3. Всегда содержите блок питания в чистоте. Если в щели попадет грязь, некоторые элементы могут работать некорректно. Кроме того, устройство всегда должно быть сухим и обезвоженным. Если это произошло, необходимо срочно устранить причину появления воды в кормушке.

Блоки в салоне

Все блоки в салоне находятся под панелью приборов, со стороны водителя.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Блок предохранителей

Для доступа, опустите защитную крышку, с обратной стороны которой должна находится актуальная схема.

p, blockquote 6,0,1,0,0 —>

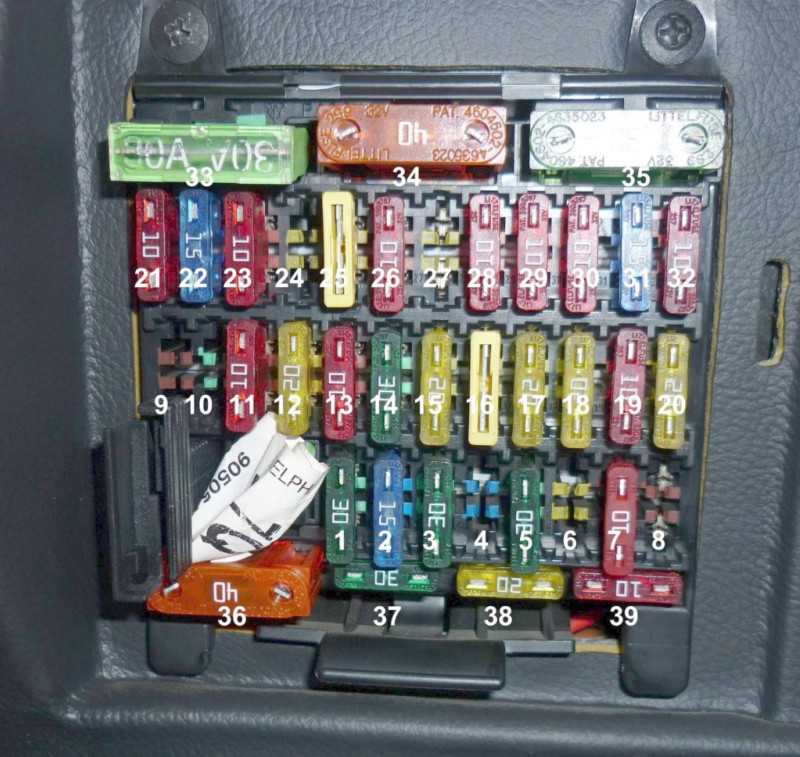

Фото — схема

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание

p, blockquote 9,0,0,0,0 —>

1	30А Электрические стеклоподъемники передних дверей
2	15А Лампы сигнала торможения, лампы указателей поворота
3	30А Очиститель и омыватель ветрового стекла, очиститель заднего стекла
4	15А Электродвигатель вентилятора охлаждения
5	30А Электроприводы регуляторов положений передних сидений
6	20А Радиоприемник
7	30А Электрические стеклоподъемники задних дверей
8	10А Лампы дневного света фар
9	10А Автоматическая коробка передач
10	30А Подогреватель топливного фильтра (для дизельных двигателей)
11	10А Обогреватели наружных зеркал заднего вида
12	20А Лампы освещения салона, радиоприемник, блок дистанционного управления центральным замком, лампы указателей поворота и аварийной световой сигнализации, много­функциональный дисплей
13	10А Электроприводы зеркал заднего вида
14	30А Усилитель рулевого управления, прикуриватель, системы вентиляции салона и конди­ционирования, обогреватели передних сидений, обогреватель заднего стекла
15	20А Лампы света заднего хода, лампа освещения вещевого ящика, система автоматичес­кого управления высотой задней подвески, электропривод люка, лампы освещения па­нели приборов
16	20А Лампы противотуманного света
17	20А Звуковой сигнал
18	20А Топливный насос
19	10А Системы ABS и TCS
20	20А Центральный замок; лампы освещения салона, включающиеся при открывании двери
21	10А Лампа дальнего света левой фары
22	15А Лампа ближнего света левой фары, регулятор света левой фары
23	10А Лампы стояночного и габаритного света левого заднего фонаря
24	20А Нагреватель охлаждающей жидкости
25	20А Электропривод люка
26	10А Лампы освещения номерного знака, омы­ватель фар головного освещения
27	20А Система автоматического контроля высоты задней подвески
28	20А Лампа заднего противотуманного фонаря
29	20А Цепь питания электрооборудования прицепа (вывод «30»)
30	10А Лампы стояночного и габаритного света правого заднего фонаря
31	15А Лампа ближнего света правой фары, регулятор света правой фары
32	10А Лампа дальнего света правой фары
33	30А Электродвигатель вентилятора системы отопления/ вентиляции салона
34	40А Обогреватель заднего стекла
35	30А Электропривод стекол задних дверей
36	Запасной предохранитель на 40А
37	Запасной предохранитель на 30А
38	Запасной предохранитель на 20А
39	Запасной предохранитель на 10А

Блок реле

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

Обозначение

p, blockquote 13,0,0,0,0 —>

1. X3 — Реле задних противотуманных фонарей (GM 24 432 680)
2. К19 — Реле автоматического регулирования высоты задней подвески (GM 24 432 680)
3. К35 — Реле обогрева зеркал заднего вида и заднего стекла (GM 09 175 931)
4. К10 — Реле указателей поворотов и аварийной сигнализации (GM 09 148 292)
5. Н27 — Зуммер не выключенных фар и оставленного ключа (GM 024 433 182)
6. К30 — Реле двигателя стеклоочистителя заднего стекла (GM 90 494 187)
7. К63 — Реле звукового сигнала (GM 03 447 012)
8. DIG — Диагностический разъём OBDII Омега б

Дополнительный блок реле

Схема

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Назначение

p, blockquote 16,0,0,0,0 —>

1. Реле системы сигнализации/ иммобилайзера
2. Реле включения 1-ой скорости вентилятора кондиционера
3. Главное реле кондиционера
4. Реле включения 4-й скорости вентилятора кондиционера
5. Резерв
6. Реле гидроусилителя рулевого управления
7. Резерв

Признаки поломки

Как было сказано выше, в автомобиле имеются специальные элементы, которые защищают от короткого замыкания все имеющееся в нем электроприборы. Если в электрической цепи возникает короткое замыкание или перебой, то ток начинает расти, и чтобы защитить провода от возгорания нить расположенная в предохранителе перегорает.

Каждый плавкий элемент имеет свое обозначение, это сделано для того чтобы можно было быстро найти и заменить перегоревший элемент. Благодаря ножевидным контактам они легко извлекаются для замены из своего посадочного места.

Заменить их можно самостоятельно без какого либо специального оборудования.

Понять что он вышел из строя можно по состоянию соединительной проволоке, которая видна благодаря прозрачному пластиковому корпусу, но также случается такое что целостность корпуса нарушается, в результате чего он выходит из строя.

Виды

Они отличаются друг от друга своей конструкцией, и в случае перегорания имеют свои особенности.

Предохранители установленные на Тойоте Королле бывают трех видов;

• Вид А, понять состояние нити можно только в снятом состоянии;
• Вид В, проверить его целостность можно не снимая;
• Вид С, так же как и во втором случае понять в каком состоянии находится нить, можно не снимая, отличие только в виде плавкой вставки.

Они отличаются друг от друга своей конструкцией, и в случае перегорания имеют свои особенности.

Важно: Если в автомобиле перестает работать какое либо электронное устройство, первое что нужно проверить это в каком состояние находятся предохранители

Расположение блока на 120-150 кузове

На автомобилях Тoyota Сorolla E120- E150 имеется 3 блока, два находятся в салоне, а третий в моторном отсеке, а модели выпущенные в 2008 году имеют только два узла один в салоне, а второй в подкапотном пространстве.

Второй блок находится под передней панелью с левой стороны от педалей, в том месте где заканчивается обшивка. Чтобы получить доступ к предохранителям нужно отжать фиксаторы и снять крышку на которой есть информация о их назначении и расположении.

Так же есть монтажный блок который расположен под капотом в моторном отсеке, в районе воздушного фильтра. Элементы этого узла отвечают за обслуживание электроприборов и токовые реле потребляющие больше электроэнергии.

Замена

Первым дело перед тем как произвести замену необходимо отключить электричество. Для удобства используется специальный пинцет, с помощью которого можно легко извлечь, а затем обратно вставить проверяемый прибор. Если после установки новый плавкий элемент сразу перегорает, нужно проверить состояние электрической цепи, так как вполне возможно, что в ней происходит короткое замыкание.

Менять предохранитель нужно только на деталь с такой же мощность, номинальный ток указан на его корпусе. Детали с одинаковой мощностью имеют свой цвет, поэтому спутать их между собой трудно.

Помните! Устанавливать предохранители с большим номиналом, а также использовать самодельные перемычки не рекомендуется, так как это может привести в печальным последствиям, например пожару или перегоранию электроприборов.

Блоки управления и реле в салоне Toyota Corolla X

Назначение:

1. Блок управления кондиционером
2. Блок предохранителей / Блок управления электрооборудованием кузова
3. LHD: Блок управления корректором фар
4. Блок управления блокировкой руля
5. Блок управления усилителем рулевого управления
6. Усилитель транспондера ключа
7. Блок реле №1
8. Блок реле №2
9. Распределительный блок
10. Распределительный блок
11. Реле стеклоочистителя
12. LHD Блок управления коробкой передач (Multi-mode)
13. Блок управления двигателем и коробкой передач
14. Блок управления системой старт-стоп
15. Блок управления интерфейсом мультимедиа
16. LHD: Блок управления блокировкой селектора коробки передач
17. Блок управления подушками безопасности
18. RHD: Реле указателей поворота

Блоки под капотом

Общее расположение

Схема

Расшифровка

1. блок реле и предохранителей №5-1 (Европа)
2. блок реле и предохранителей №2
3. блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

Блок реле и предохранителей №2

Находится с левой стороны рядом с аккумулятором.

Схема с крышки

Схема

Обозначение

а	30А АМ2 – цепь АМ2 замка зажигания (выводы IG2, ST2)
b	30А FAN – вентилятор радиатора
с	40А АМ1 – цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) – свечи
d	80/100А ALT (бензин) – зарядка АКБ, АМ1 (дизельные), АМ1 (2Е)
е	50А ABS – АБС
1	20А DOME – электропривод и освещение в салоне
2	20А HA7-HORN – аварийная сигнализация, звуковой сигнал
3	7,5А FAN-I/UP – повышение холостого хода
4	7,5А ALT-S  – зарядка
5	7,5A Spare – запасной
6	15А Spare – запасной
7	20А Spare – запасной
8	15А HEAD (RH) – правые фары
9	15А HEAD (LH) – левые фары
10	15А EFI F-HTR – подача топлива
A	HORN – Реле сигнала
B	FAN – Реле вентилятора охлаждения
С	E/G-MAIN – Главное реле
D	HEAD – Реле фар
E	EFI – Реле двигателя

Правый руль

Схема с крышки блока

Назначение

• 30A CDS – Вентилятор конденсатора
• AC MG – Реле муфты кондиционера
• AC FUN №3 – Реле вентилятора охлаждения 3
• AC FUN №2 – Реле вентилятора охлаждения 2

Левый руль

Схема

Описание

23	10A HEAD (LH-UPR) – Левая фара (дальний свет)
24	10A HEAD (LH-LWR) – Левая фара (ближний свет)
25	10A HEAD (RH-UPR) – Правая фара (дальний свет)
26	10A HEAD (RH-LWR) – Правая фара (ближний свет)
А	DIMMER – Реле переключателя света

У нас на канале мы так же подготовили видео материал по данной статье. Смотрите и подписывайтесь.

На этом всё. Если есть что добавить – пишите в комментарии.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Симптомы забивания

Выявить явные симптомы забивания фильтрующего элемента достаточно трудно. Связано это с тем, что пропускная способность фильтра снижается постепенно. Поэтому об его забивании можно судить лишь по косвенным симптомам

Наиболее частыми проявлениями необходимости уделить внимание топливному фильтру являются:

• двигатель под нагрузкой работает нестабильно;
• динамика автомобиля постепенно ухудшается;
• силовой агрегат периодически глохнет, особенно при интенсивных разгонах;
• запуск двигателя происходит не с первого раза;
• звук работы бензонасоса поменялся, ощущается, что он работает в натяг.

Обозначение и назначение плавких вставок подкапотного блока Королла 2008

DOME – плюсовой провод питания часов и мафона. Служит для работы дежурного режима мафона и питания штатных часов. HAZ-HORN – клаксонный предохранитель. ALT-S — предохранитель в цепи автоматического регулятора напряжения бортового генератора. FAN 30A – вентиляторный предохранитель системы охлаждения радиатора. AM1 40А – предохранитель цепи питание замка зажигания и пускового реле стартера. EFI. F-HTR – защита цепи питания блока управления двигателем. AM2 30А- предохранитель замка зажигания. Он же защищает цепи форсунок, реле впрыска топлива.

Корпус надёжно защищён от попадания влаги и пыли. Эту герметичность не следует нарушать при работе с открытием крышки.

Расшифровка предохранителей в Королле

№	А	Назначение
1	15	Розетка
2	7.5	Система диагностики
3	7.5	Лампы стоп-сигналов в задних фонарях, дололнительный стоп-сигнал, электронный блок управления злектрооборудованием, система впрыска топлива, антиблокировочная система тормозов, селектор управления вариатором, система курсовой устойчивости, иммобилизатор, система помощи при экстренном торможении
4	7.5	Задние противотуманные фонари
5	20	Центральный замок, иммобилизатор
6	20	Люк
7	7.5	ПТФ
8	5	Замок зажигания
9	10	Центральный замок, иммобилизатор, система экономичного вождения
10	20	Электростеклоподъемники передних дверей, электропривод наружных зеркал заднего вида
11	20	Электростеклоподъемник правой задней двери
12	20	Электростеклоподъемник левой задней двери
13	15	Омывателъ лобового стекла
14	25	Стеклоочиститель ветрового стекла
15	15	Резервный предохранитель
16	25	Стеклоочиститель ветрового стекла
17	7.5	Подушки безопасности
18	5	Комбинация приборов, аудиосистема, аитиблокироеочная система тормозов, кондиционер, контроль системы зарядки, контроль, система курсовой устойчивости, система самодиагностики,фары, отопитель, навигационная система, управл крыше, зуммер, система пассивной безопасности, система пуска, система контроля давления в шинах
19	15	Электроподогрев передних сидений
20	7.5	Круиз-контроль, иммобилизатор. центральный замок
21	5	Система курсовой устойчивости
22	7.5	Антиблокировочная система тормозов, автоматическая система включения фар, система доступа без ключа, система экстренном торможении, электронная система распределения тормозного усилия, ближний свет фар, система «старт габаритные огни, электронный блок управления электрооборудованием кузова, иммобилизатор, сигнализатор об ост замке зажигания ключе
23	7.5	Кондиционер, круиз-контроль, система контроля двигателя, электрообогрев ветрового стекла, электрообогрев наружных зеркал заднего вида, электрообогрев заднего стекла, система «старт-стоп»
24	7.5	Адаптивный свет, аудиосистема, система автоматического складывания наружных зеркал, круиз-контроль, система двигателя, дальний свет фар, омыватель фар, навигационная система, система помощи при парковке, система контр шинах, люк в крыше
25	7.5	Антиблокироеочная система тормозов, адаптивный свет, аудиосистема, система помощи при экстренном торможении, круиз-контроль, система курсовой устойчивости, система контроля двигателя, навигационная система, сигнализатор непристегнутого ремня водителя, система освещения дороги к дому
26	7.5	Антиблокироеочная система тормозов, адаптивный свет, система помощи при экстренном торможении, система контроля аккумуляторной батареи, электровентилятор радиатора системы охлаждения, стоп-сигналы, система распределения тормозами
27	5	Стеклоочиститель
28	7.5	Подсветка комбинации приборов
29	10	Противотуманные фары, задний противотуманный свет, габаритные огни в задних фонарях
30	5	Селектор управления вариатором
31	7.5	Антиблокировочная система тормозов, адаптивный сеет, аудиосистема, автоматическое включение фар, система помощи при экстренном торможении, генератор, комбинация приборов, система распределения «стоп-старт», ближний сеет фар, задние фонари, иммобилизатор. блок управления электрооборудованием кузова, система напоминания об оставленном в замке зажигания ключе, система напоминания о невыключенных фарах, навигационная система, мощи при парковке, розетка для подключения дополнительных электропотребителей, дальний свет фар, сигнализатор том ремне безопасности водителя, замок зажигания, система управления центральным замком
32	15	Прикуриватель, замок зажигания

Необходимые инструменты для замены предохранителя прикуривателя

Для того что бы заменить предохранитель нам потребуется минимальный набор инструментов, в который входят:

Небольшой пинцет – позволит удобно вытащить предохранитель и вставить его на свое место;
И потребуется новый предохранитель – очень важно, чтобы сам предохранитель соответствовал модели и году выпуска, и имел такое же напряжение, что и перегоревший. Если параметры предохранителя в большинстве моделей одинаковые на Короллах разных годов выпуска, то их внешний вид может значительно отличаться друг от друга.. Больше для замены предохранителя никаких средств не потребуется

Единственное, что еще можно взять – это небольшая тряпка, которую можно постелить на пол в автомобиле, а также протереть панель предохранителей, если она запылилась

Больше для замены предохранителя никаких средств не потребуется. Единственное, что еще можно взять – это небольшая тряпка, которую можно постелить на пол в автомобиле, а также протереть панель предохранителей, если она запылилась.

Блок Б

Намного более массивный и расширенный МБ с большим количеством деталей. Расположен слева от педалей. Найти его несложно: там, где заканчивается пластиковая оболочка, есть крышка.

Схематично это можно представить так.

Назначение предохранителей:

1. Система запуска и подачи топлива, группа включения передач.
2. Противотуманные огни.
3. Дополнительный.
4. Аналогично №1.
5. Центральная система безопасности.
6. Дополнительный.
7. Антиблокировочная система, сигнал СТОП, система впрыска топлива.
8. Автомобильная диагностическая система.
9. Фонари заднего хода, обогрев задних стекол и регулировка затемнения. Он также контролирует уровень заряда аккумулятора, сигнал неисправности ремня безопасности, указатели поворота и сигнализацию.
10. Система автоматической регулировки фар, рулевой механизм, система охлаждения. А также АБС, бензиновый впрыск, стереосистема, блок управления и смарт-ключ.
11. Омыватель стекла.
12. Дополнительный.
13. Стеклоочиститель.
14. Внутреннее охлаждение, обогрев заднего стекла и зеркал заднего вида.
15. Подогрев сидений.
16. Передние и задние фонари, окружающее освещение, габариты, торпедные фары, противотуманные фары и впрыск.
17. Освещение салона, освещение перчаточного ящика, торпеды и переключатели на рулевом колесе.
18. Дополнительный.
19. Стеклоподъемник переднего стекла.
20. Стеклоподъемник заднего стекла.
21. Передний.
22. Привод люка в крыше.
23. Предохранитель прикуривателя Toyota Corolla.
24. Стереосистема, блокировка переключения передач, МБ управления электрооборудованием, «Умный ключ».
25. Бронировать.
26. Обогрев заднего стекла.
27. Добавить.
28. Добавить.
29. Задние противотуманные фары.
30. Блокировка рулевого управления, пассивная безопасность, роботизированная коробка передач.
31. Система контроля и измерения.

Предохранители Тойота Королла (150)

№	Имя	А	Назначение
1	DOME	10	Освещение салона, освещение багажного отсека, подсветка индивидуального зеркала, интеллектуальная система входа и запуска, система беспроводного управления
2	RAD NO.1	15	Аудио система, навигация
3	ECU-B	10	Блок управления электрооборудованием кузова, стеклоподъемники, комбинация приборов, центральный замок, VSC, система старт-стоп, система зарядки
4	D.C.C	—	—
5	ECU-B2	10	Блок управления коробкой передач, кондиционер, интеллектуальная система входа и запуска, система зарядки, стеклоподъемники
6	—	—	—
7	ECU-B3	7.5	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
8	—	—	—
9	IGT/INJ	15	Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска
10	STRG LOCK	20	Блокировка руля
11	A/F	20	Система контроля выбросов
12	AM2	30	Система запуска, интеллектуальная система входа и запуска, предохранитель: «IG2 NO. 2»
13	ETCS	10	Дроссельная заслонка
14	TURN-HAZ	10	Указатели поворота
15	ALT-S	7.5	Система зарядки
16	AM2 NO.2	7.5	Блок управления электрооборудованием кузова, система старт-стоп
17	HTR	50	Кондиционер
18	ABS NO.1	50	ABS, VSC
19	CDS FAN	30	1AD-FTV, 2AD-FHV: Вентилятор системы охлаждения
ABS NO.3	30	Бензин (TMC*): ABS, VSC (*Toyota Motor Corporation)
20	RDI FAN	40	Вентилятор системы охлаждения
21	H-LP CLN	30	Очистители фар
22	—	—	—
23	—	—	—
24	—	—	—
25	—	—	—
26	H-LP MAIN	50	Предохранители: «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI»
27	P/I	50	Предохранители: «EFI MAIN», «EDU», «HORN», «IG2»
28	—	—	—
29	P-SYSTEM	30	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
30	GLOW	80	Система предварительного подогрева
31	EPS	60	Электроусилитель рулевого управления
32	ALT	120	Бензин: Система зарядки, предохранители: «RDI FAN», «H-LP CLN», «ABS NO. 1», «ABS NO. 3», «HTR», «HTR SUB NO. 1», «HTR SUB NO. 2», «HTR SUB NO. 3», «ACC», «CIG», «ECU-IG NO. 2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO. 1», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «SUNROOF», «DEF», «MIR HTR», «TAIL», «PANEL»
ALT	140	Дизель: Система зарядки, предохранители: «RDI FAN», «CDS FAN», «H-LP CLN», «ABS NO. 1», «ABS NO. 2», «HTR», «HTR SUB NO. 1», «HTR SUB NO. 2», «HTR SUB NO. 3», «STV HTR», «ACC», «CIG», «ECU-IG NO. 2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO. 1», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «SUNROOF», «DEF», «MIR HTR», «TAIL», «PANEL»
33	IG2	15	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска, интеллектуальная система входа и запуска, предохранители: «IGN», «METER»
34	HORN	15	Звуковой сигнал
35	EFI MAIN	20	Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп, предохранители: «EFI NO. 1», «EFI NO. 2»
30	Дизель: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп, предохранители: «EFI NO. 1», «EFI NO. 2»
36	EFI MAIN	30	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
EDU	20	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
37	—	—	—
38	BBC	40	Система старт-стоп
AMT	50	Блок управления коробкой передач
39	HTR SUB NO.3	30	Вспомогательный отопитель
40	—	—	—
41	HTR SUB NO.2	30	Вспомогательный отопитель
42	—	—	—
43	HTR SUB NO.1	30	кроме PTC 600W: Вспомогательный отопитель
50	PTC 600W: Вспомогательный отопитель
44	—	—	—
45	STV HTR	25	Вспомогательный отопитель
46	ABS NO.2	30	ABS, VSC
47	—	—	—
48	—	—	—
49	—	—	—
50	—	—	—
51	H-LP LH LO	10	кроме HID: Ближний левый свет
15	HID: Ближний левый свет
52	H-LP RH LO	10	кроме HID: Ближний правый свет
15	HID: Ближний правый свет
53	H-LP LH HI	10	Дальний левый свет
54	H-LP RH HI	10	Дальний правый свет
55	EFI NO.1	10	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
56	EFI NO.2	10	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
57	IG2 NO.2	7.5	Система запуска, интеллектуальная система входа и запуска
58	WIP-S	7.5	Система зарядки
Реле
R1	—
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Датчик соотношения воздух топливо (A/F)
R4	(IGT/INJ)
R5	Вентилятор системы охлаждения (FAN NO.2)
R6	Вентилятор системы охлаждения (FAN NO.1)
R7	кроме 1NR-FE: Диммер (переключятель света фар)
R8	1NR-FE: Диммер (переключятель света фар)
R9	Блок управления коробкой передач (AMT)
R10	Фары (H-LP)

Блоки под капотом

Схема расположения

Общая схема расположения блоков под капотом

Описание

1. Блок управления двигателем
2. Основной блок предохранителей и реле
3. Реле свечей накала
4. Блок управления вентилятором системы охлаждения
5. LHD: Реле очистителей фар
6. Блок управления форсунками (EDU)
7. Блок реле
8. Бензин: Блок управления тормозной системой
9. Дизель: Блок управления тормозной системой

Вариант 1

Схема

Назначение

F1	30А H-LP CLN — Омыватель фар
F2	45А RDI FAN — Вентилятор системы охлаждения
F3	30А ABS NO.3 — ABS и VSC
F4	50А ABS NO.1 — ABS и VSC
F5	50А HTR — Кондиционер
F6	10А ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry
F7	10А ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников
F8	15А RAD NO.1 — Аудиосистема
F9	10А DOME — Освещение салона, освещение багажника, система Smart Entry
F10	20А STRG LOCK — Система блокировки рулевого управления
F11	30А AM2 — Система пуска двигателя, система Smart Entry, система впрыска
F12	10А ETCS — Система управления дроссельной заслонкой
F13	10А TURN-HAZ — Указатели поворота и аварийная сигнализация
F14	7,5А ALT-S — Система зарядки АКБ
F15	7,5А AM2 NO.2 — Блок управления электро оборудованием
F16	50А H-LP MAIN — Головные фары
F17	50А P/I — Система впрыска топлива
F18	80А GLOW — Система предпускового подогрева двигателя (для дизелей)
F19	60А EPS — Электро усилитель рулевого управления
F20	120А ALT — Система зарядки АКБ
F21	15А IG2 — Система впрыска топлива, система Smart Entry
F22	10А HORN — Звуковой сигнал
F23	20А EFI MAIN — Система впрыска топлива
F24	Резерв
F25	Резерв
F26	Резерв
F27	50А AMT — Роботизированная коробка передач
F28	30А HTR SUB NO.3 — Кондиционер
F29	30А HTR SUB NO.2 — Кондиционер
F30	30А HTR SUB NO.1 — Кондиционер
F31	10А H-LP LH LO — Правая фара (ближний свет)
F32	10А H-LP RH LO — Левая фара (ближний свет)
F33	10А H-LP LH HI — Правая фара (дальний свет)
F34	10А H-LP RH HI — Левая фара (дальний свет)
F35	10А EFI NO.1 — Система впрыска
F36	10А EFI NO.2 — Система впрыска
F37	7,5А IG2 NO.2 — Система пуска, система Smart Entry
38	FR DEICER — Реле вентилятора система охлаждения
39	IGT/INJ — Реле переключателя света фар
40	AMT — Реле роботизированной коробки передач
41	H-LP — Реле фар

Блоки предохранителей и их расположение в салоне автомобиля

Итак, с основным блоком предохранителей и реле в подкапотном пространстве мы разобрались, теперь давайте перейдем к двум другим и не менее важным блокам предохранителей и реле, расположенным в салоне автомобиля.

Однако прежде чем приступать к подробному разбору блоков следует вернуться чуть-чуть назад и упомянуть о расположении салонных блоков управления. Дело в том, что расположение салонных блоков отличается в машинах, предназначенных для Европы и Америки от «праворуких» моделей для азиатского рынка.

У европейских же версий автомобилей, все основные реле в большинстве своем скомпонованы в одном месте.

Давайте рассмотрим салонный блок №2 европейского автомобиля. Местоположение данного блока — на нижней части торпеды, с водительской стороны. Для того,чтобы добраться до этого блока потребуется снять выдвижной пластиковый карман-накладку, после чего взору предстанет изобилие предохранителей и реле. Давайте разбираться что и куда, схемотехника следующая.

Обозначение предохранителя на схеме	Номинал предохранителя (А)	Предназначение (для какой цепи/узла нужен)
1	Отсутств.	Дополнительный вывод/запасной контакт
2	Отсутств.	Дополнительный вывод/запасной контакт
3	Отсутств.	Дополнительный вывод/запасной контакт
4	25	Обогреватель
5	15	Управление электрозеркалами, аудиоколонки, часы, динамики, бортовая сеть 12V (прикуриватель)
6	15	Датчики и индикаторы, цепь стартера, цепь зарядки, система безопасности, система впрыска топлива
7	10	Обогрев стекол заднего вида, система впрыска топлива
8	7.5	Система впрыска топлива, датчики и индикаторы
9	10	Система ABS, система курсовой устойчивости, кондиционер, задняя противотуманка
10	25	Предохранитель «CIG»
11	15	Система впрыска топлива, часы, подсветка приборной панели, габаритные огни, гидрокорректор фар, стеклоочиститель фар, обогрев сидений, передние противотуманки
12	20	Цепь ЭСП (электростеклоподъёмников)
13	15	Система впрыска топлива, система ABS, система курсовой устойчивости, задние стоп-сигналы
14	15	Передние противотуманки
15	15	Цепь центрального замка
16	Отсутств.	Не задействовано
17	10	Цепь кондиционера
18	7.5	Цепь бортовой системы диагностики
19	10	Система безопасности SRS, цепь зарядки, фонари заднего хода, индикатор ремней безопасности, обогрев заднего стекла, аварийная сигнализация, цепь центрального замка, цепь ЭСП,
20	15	Цепь обогрева сидений
21	15	Цепь стеклоочистителей и стеклоомывателей лобового стекла
22	10	Система безопасности SRS, система ABS, система управления ЭУР, контроль блокировки передач, фароочиститель
23	25	Цепь стеклоочистителей и стеклоомывателей заднего стекла
24	40	Цепь обогрева заднего стекла, предохранитель М-HTR/DEF I-UP
25	30	Цепь системы ЭСП, системы электрического люка
26	40	Цепь системы кондиционирования воздуха, предохранитель А/С

Теперь, давайте рассмотрим ещё один блок, находящийся в салоне автомобиля, это исполнительный блок №5 с расположенным в нём реле. Для того, чтобы подобраться к этому блоку потребуется снять правый воздуховод со стороны пассажира, а также бардачок. В этом небольшом блоке расположены 4 реле, рассмотрим за что они отвечают.

Расположение/	Предназначение (для какой цепи/узла нужен)
маркировка
A	Реле управления холостого хода
B	Реле противотуманок
C	Реле для дополнительных агрегатов
D	Реле отопителя

Правила контроля работоспособности и замены предохранителей

Исправность предохранителей можно проверить при помощи мультиметра. Это можно сделать в режиме «прозвонка» либо «диод», а также в режиме измерения сопротивлений на самом нижнем пределе. Проверку исправности предохранителей необходимо производить только на извлеченном из блока предохранителе.

Сопротивление рабочего предохранителя (плавкой ставки) стремится к нулю. При перегорании предохранителя сопротивление бесконечно (на цифровом мультиметре индицируется «1»).

Заменять неисправный предохранитель можно только на исправный такого же номинала. Допускается кратковременная установка предохранителя номиналом до 50% больше требуемого. Во избежание воспламенения электропроводки не допускается установка так называемых «жучков», тем более, всевозможных скрепок и т.п.

В случае если контактные группы предохранителей оплавлены, разрушены или сильно изношены, требуется агрегатная замена блока предохранителей в сборе.

Симптомы забивания

Выявить явные симптомы забивания фильтрующего элемента достаточно трудно. Связано это с тем, что пропускная способность фильтра снижается постепенно. Поэтому об его забивании можно судить лишь по косвенным симптомам

Наиболее частыми проявлениями необходимости уделить внимание топливному фильтру являются:

• двигатель под нагрузкой работает нестабильно;
• динамика автомобиля постепенно ухудшается;
• силовой агрегат периодически глохнет, особенно при интенсивных разгонах;
• запуск двигателя происходит не с первого раза;
• звук работы бензонасоса поменялся, ощущается, что он работает в натяг.

Заключение

Предохранитель прикуривателя может перегореть в любой момент, поэтому нужно знать, как снимать и заменять данную деталь. Также для этого необходимо иметь пинцет, тряпку и сменные комплектующие, чтобы вовремя устранить неисправность и спокойно продолжить движение.
