Предохранители и реле под капотом
В моторном отсеке находятся 3 основных блока с предохранителями и реле.
p, blockquote 6,0,0,0,0 —>
Блок 1
Он установлен в коммутационном блоке моторного отсека.
p, blockquote 7,0,0,0,0 —>
Фотография
p, blockquote 8,0,1,0,0 —>

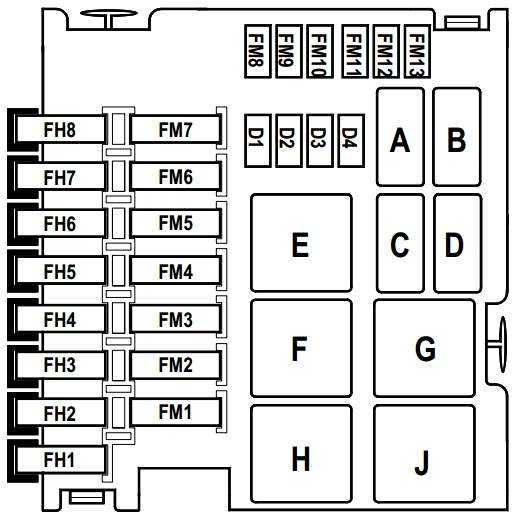

Схема
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Назначение
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
- FH1 — 80А Блок предохранителей и реле в салоне
- FH2 — 80А Блок предохранителей и реле в салоне – блока защиты и коммутации FH3 — 40А ЭБУ АБС/ системы стабилизации траектории
- FH4 — 80А Блок предохранителей и реле в салоне
- FH5 — 60А ЭБУ климатической установки
- FH6 — 60А ЭБУ системы всех управляемых колес
- FH7 — 30А ЭБУ климатической установки
- FH8 — Резервный
- FM1 — 60А Предохранитель электровентилятора системы охлаждения, блока защиты и коммутации
- FM2 — Резервный
- FM3 — Резервный
- FM4 — Резервный
- FM5 — 70А Блок предпускового подогрева
- FM6 — 70А Блок интерфейса подогревателя охлаждающей жидкости
- FM7 — 70А Блок интерфейса подогревателя охлаждающей жидкости
- FM8 — 20A Предохранитель ЭБУ системы впрыска, реле подогрева топлива, реле электровентилятора при включении последовательно и параллельно
- FM9 — Резервный
- FM10 — Резервный
- FM11 — Резервный
- FM12 — Резервный
- FM13 — Резервный
- D1 — Резервный диод
- D2 — Резервный диод
- D3 — 49A Диод электровентилятора системы охлаждения
- D4 — Резервный диод
Блок 2
Он расположен в коммутационном блоке.
p, blockquote 13,0,0,0,0 —>

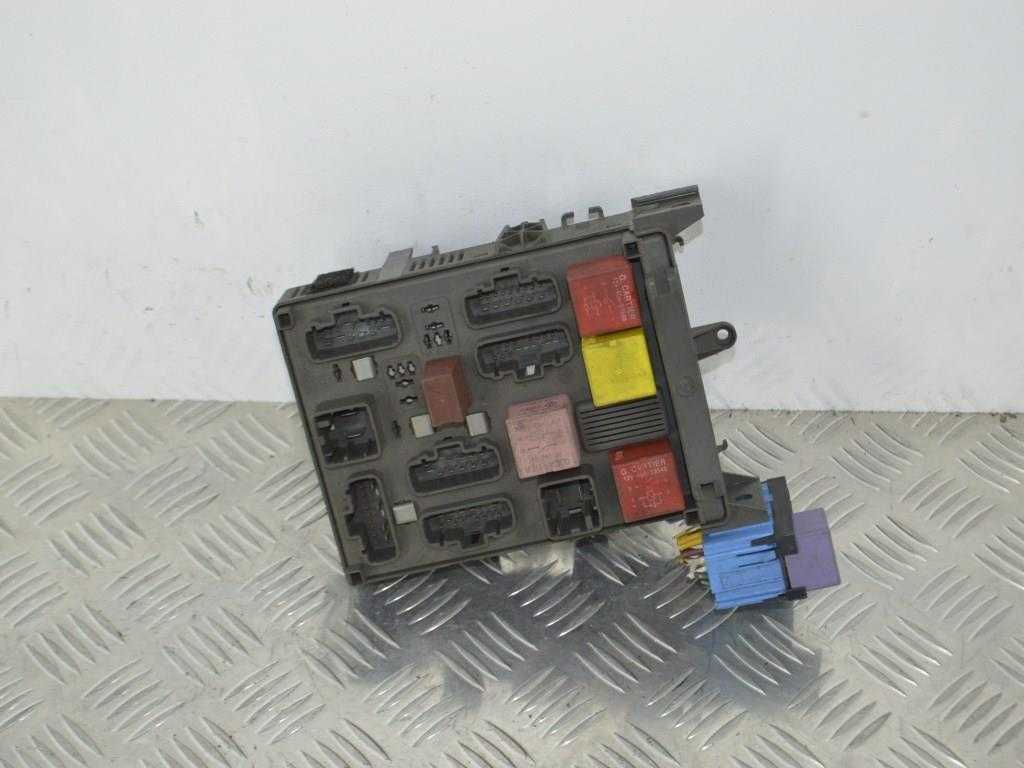

Фотография
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Схема
p, blockquote 16,1,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Расшифровка
p, blockquote 18,0,0,0,0 —>
F1 | (10A) Предохранитель правой фары, корректор фары |
F2 | (10A) Предохранитель левой фары, переключателя стекло подъемника задней двери |
F3 | (15A) Омыватели фар |
F4 | (20A) Противотуманные фары |
F5 | (10A) Левая фара |
F6 | (10A) Правая фара |
F7 | (15A) Диагностический разъема, блок предохранителей и реле в салоне, указателя включенных передач |
F8 | (30A) Система ABS/ ESP |
F9 | (30A) Очиститель лобового стекла |
F10 | (10A) ЭБУ подушек безопасности / ремней безопасности, подрулевые переключатели |
F11 | — |
F12 | (7,5A) Электронный блок управления КПП |
F13 | — |
F14 | (15A) Задние и передний кислородный датчик, датчик дизельного двигателя |
F15 | (20A) Предохранитель ЭБУ коробки передач |
F16 | (5A) Выключатель стоп-сигнала, реле подогрева топлива |
F17 | (10A) Реле света заднего хода, датчик положения механической коробки передач |
F18 | (15A) ЦЭКБС |
F19 | (25A) Стартер |
F20 | — |
F21 | — |
F22 | (10A) Кондиционер |
F23 | (5A) ЭБУ системы впрыска топлива |
F24 | (15A) Левая фары |
F25 | (15A) Правая фара |
Блок 3
Данный блок расположен в моторном отсеке перед коммутационным блоком.
p, blockquote 19,0,0,0,0 —>
Схема блока на отключение аккумулятора
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
- F1 —
- F2 —
- F3 — 80A Предохранитель цепи подачи «+» аккумуляторной батареи через предохранитель на блок предохранителей и реле в салоне, блока защиты и коммутации
- F4 — 300A Предохранитель генератора, блока предохранителей и реле в моторном отсеке
- F5 —
- F6 — 35A Предохранитель цепи подачи «+» аккумуляторной батареи через предохранитель на форсунки > топливный насос через блок защиты и коммутации, ЭБУ системы впрыска, водяного насоса охлаждения подшипников
- F7 — 5A Предохранитель блока защиты и коммутации
Блок в салоне
В салоне основной блок с предохранителями и реле находится в нижней части панели приборов, со стороны водителя.
Для доступа надо убрать защитную крышку.

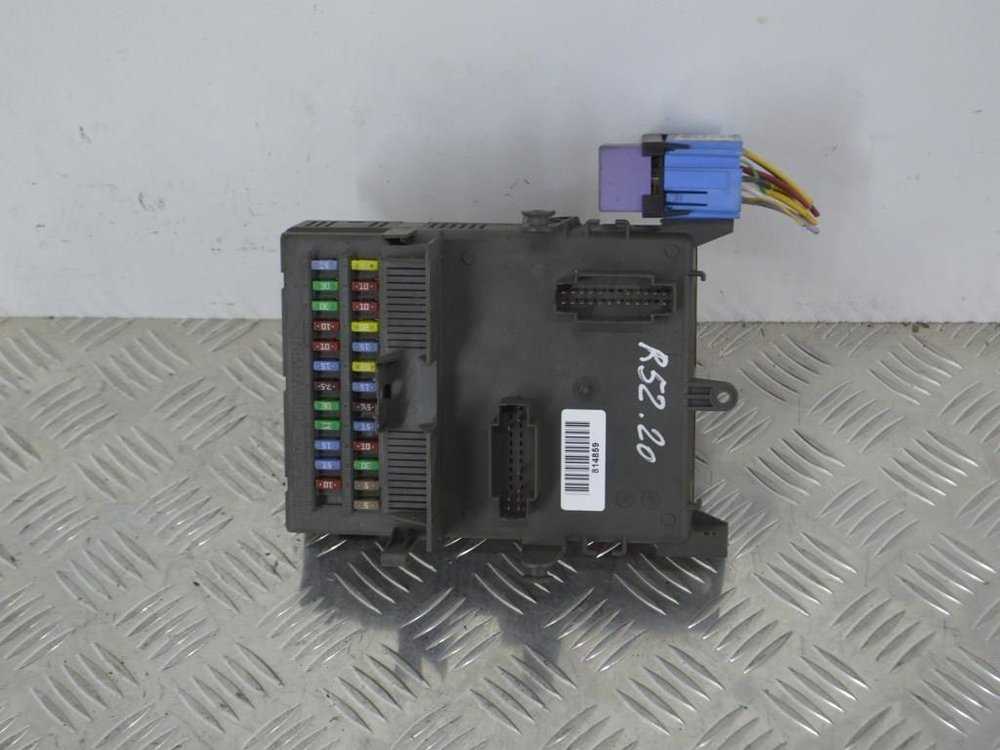

Выглядеть сам блок будет примерно вот так.
Схема
Описание
1 | 20A Электропривод сидений (продольное перемещение, регулировка по высоте) |
2 | 20A Электропривод сидений (наклон спинки), подогрев сидений |
3 | 10A Задний стеклоочиститель, противоугонная система |
4 | 10A Правая фара (дальний свет), дневные ходовые огни, блок кузовной электроники (ICU) |
5 | 10A Левая фара (дальний свет), дневные ходовые огни |
6 | Противоугонная система |
30A Блок управления омывателем фары | |
7 | 20A Задний левый стеклоподъемник |
8 | 20A Задний правый стеклоподъемник |
9 | 15A Катушка зажигания |
10 | 20A Стеклоподъемник переднего пассажира |
11 | 20A Стеклоподъемник водителя |
12 | 7,5A Аварийная сигнализация |
13 | 15A Реле блока управления двигателем (PGM-FI), топливный насос, блок управления подушками безопасности |
14 | 7,5A Аудиосистема (’96-’98), круиз-контроль, центральный замок (’99-’00), система бесключевого доступа (’99-’00) |
15 | 7,5A Генератор, датчик скорости автомобиля, блок управления АКПП, блок системы контроля напряжения питания, индикатор повышенной температура ОГ |
16 | 7,5A Обогрев заднего стекла (’96-’98), ABS, электропривод зеркал (’99-’00) |
17 | 7,5A Электропривод зеркал (’96-’98), воздушная заслонка, панель управления отопителем, панель управления кондиционером, вентиляторы, реле подогрева сидений, блок управления складыванием зеркал |
18 | 7,5A Дневные ходовые огни, блок кузовной электроники (ICU) |
19 | 7,5A Лампы заднего хода, блок управления блокировкой |
20 | 7,5A Дневные ходовые огни, задний противотуманный свет |
21 | 10A Правая фара (ближний свет) |
22 | 10A Левая фара (ближний свет) |
23 | 10A Блок управления подушками безопасности |
24 | 7,5A Реле стеклоподъемников, люк, корректор света фар, омыватель фар |
25 | 7,5A Блок кузовной электроники (ICU), блокировка селектора коробки передач, комбинация приборов |
26 | 20A Передний стеклоочиститель и омыватель |
27 | 10A ’96-’98: Прикуриватель |
15A ’99-’00: Прикуриватель | |
28 | 10A ’96-’97: Аудиосистема |
15A ’98: Аудиосистема | |
10A ’99-’00: Аудиосистема | |
29 | 7,5A Задние противотуманный свет, блок кузовной электроники (ICU) |
30 | 7,5A Подсветка панели приборов |
31 | 7,5A Реле блока управления двигателем (PGM-FI), блок управления двигателем (PCM/ECM), блок кузовной электроники (ICU) |
32 | 7,5A Габаритные огни, освещение номерного знака |
33 | 7,5A Блок управления блокировкой, блокировка селектора коробки передач, соленоид блокировки ключа, переключатель света фар |
Реле | |
R1 | Обогрев заднего стекла |
R2 | Стеклоподъемники |
R3 | Указатели поворота / аварийная сигнализация |
Блок предохранителей и реле в салоне
Он находится в левой нижней части приборной панели. Пример доступа и предохранитель прикуривателя смотрите в видео.
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Схема
p, blockquote 24,0,0,1,0 —>
p, blockquote 25,0,0,0,0 —>
Обозначение
p, blockquote 26,0,0,0,0 —>
R1 | Реле питания предохранителей с временной задержкой отключения F39, F40, F41, F42, F43, F44, F49, F50, F51, F52 |
R2 | Реле обогревателя заднего стекла |
R3 | Реле звукового сигнала |
R4 | |
R5 | |
R6 | |
R7 | |
R8 | |
R9 | Реле питания предохранителей с временной задержкой отключения F45, F46, F47, F48, F53, F54, F55, F56, F57, F58 |
R10 | |
F1 | |
F2 | |
F3 | |
F4 | |
F5 | (5А) Лампы освещения салона |
F6 | (5A) Внутреннее зеркало заднего вида |
F7 | |
F8 | |
F9 | |
F10 | |
F11 | |
F12 | (40A) Обогреватель заднего стекла |
F13 | |
F14 | |
F15 | |
F16 | |
F17 | |
F18 | (20A) ЦЭКБС |
F19 | (20A) ЦЭКБС |
F20 | (10A) ЦЭКБС |
F21 | (15A) ЭБУ охранной сигнализации, дисплей |
F22 | (15A) ЦЭКБС |
F23 | (30A) Блок управления электрооборудованием двери пассажира |
F24 | (30A) Блок управления электрооборудованием двери водителя |
F25 | (25A) Подогреватель сидений |
F26 | (15A) ЦЭКБС |
F27 | — |
F28 | (30A) Люк |
F29 | (25A) Стояночный тормоз |
F30 | (20А)Разъем электрооборудования прицепа |
F31 | (10A) ЦЭКБС |
F32 | — |
F33 | (25A) Аудиосистема |
F34 | — |
F35 | — |
F36 | (20A) Аудиосистема, дисплей |
F37 | (10A)Приборная панель |
F38 | — |
F39 | — |
F40 | (5A) Выключателя стоп-сигнала, ЭБУ АБС и ЕСП |
F41 | — |
F42 | (25A) Электропривод сидений |
F43 | (25A) Электропривод сидений |
F44 | (15A) Разъем питания дополнительного оборудования в багажном отделении |
F45 | — |
F46 | — |
F47 | — |
F48 | (10A) Разъем питания дополнительного оборудования 2го ряда сидений |
F49 | (5A) ЭБУ климатической установки |
F50 | (30A) Электропривод стеклоподъемников |
F51 | (5А) Лампыо свещения салона |
F52 | (5A) Аудиосистема, центральный замок, аварийная синализации |
F53 | — |
F54 | (10А) Предохранитель прикуривателя |
F55 | (5A) Вентилятор датчика температуры воздуха в салоне |
F56 | (15A) Обогрев левого жиклера омывателя ветрового стекла |
F57 | — |
F58 | (40А) ЭБУ климатической установки |

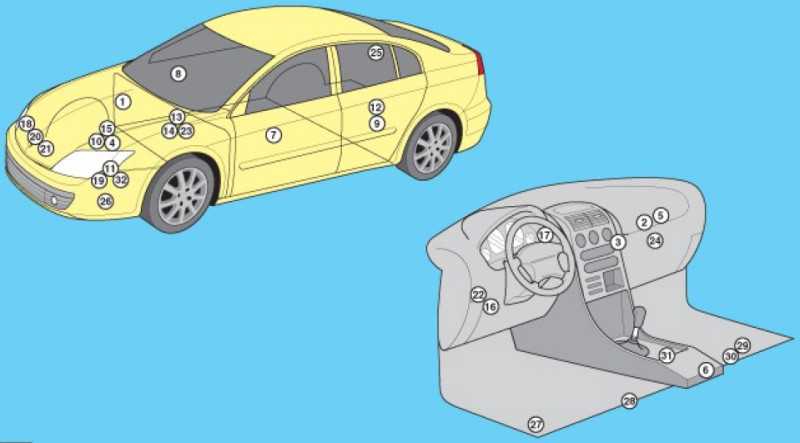

Расположение все электронных блоков управления
Схема
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Обозначение
p, blockquote 5,0,0,0,0 —>
- Компьютер ABS и системы динамической стабилизации
- Компьютер системы впрыска топлива
- Аккумуляторная батарея
- Компьютер автоматической коробки передач
- CD – чейнжер
- Считывающее устройство карты РЕНО
- Центральный коммутационный блок
- Компьютер кондиционера
- Радио- и навигационное оборудование
- Центральный дисплей
- Блок управления стеклоподъемниками
- Компьютер синтезатора речи
- Датчик бокового удара
- Компьютер подушек безопасности
- Панель приборов
- Компьютер блокировки рулевого колеса
- Центральный блок салона
- Корректор сигнальных ламп разряда батареи
- Компьютер запоминания регулировок положения сиденья водителя
- Компьютер системы облегчения парковки
Расположение все электронных блоков управления
Схема
Обозначение
- Компьютер ABS и системы динамической стабилизации
- Компьютер системы впрыска топлива
- Аккумуляторная батарея
- Компьютер автоматической коробки передач
- CD – чейнжер
- Считывающее устройство карты РЕНО
- Центральный коммутационный блок
- Компьютер кондиционера
- Радио- и навигационное оборудование
- Центральный дисплей
- Блок управления стеклоподъемниками
- Компьютер синтезатора речи
- Датчик бокового удара
- Компьютер подушек безопасности
- Панель приборов
- Компьютер блокировки рулевого колеса
- Центральный блок салона
- Корректор сигнальных ламп разряда батареи
- Компьютер запоминания регулировок положения сиденья водителя
- Компьютер системы облегчения парковки
Рено лагуна 1 — блок предохранителей
Автомобиль Renault Laguna 1 го поколения выпускался в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 году с кузовами седан, хэтчбек, универсал. Варианты двигателей: бензиновые и дизельные. Мы покажем расположение блоков предохранителей рено лагуна 1 поколения, опишем их схемы и назначение.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>

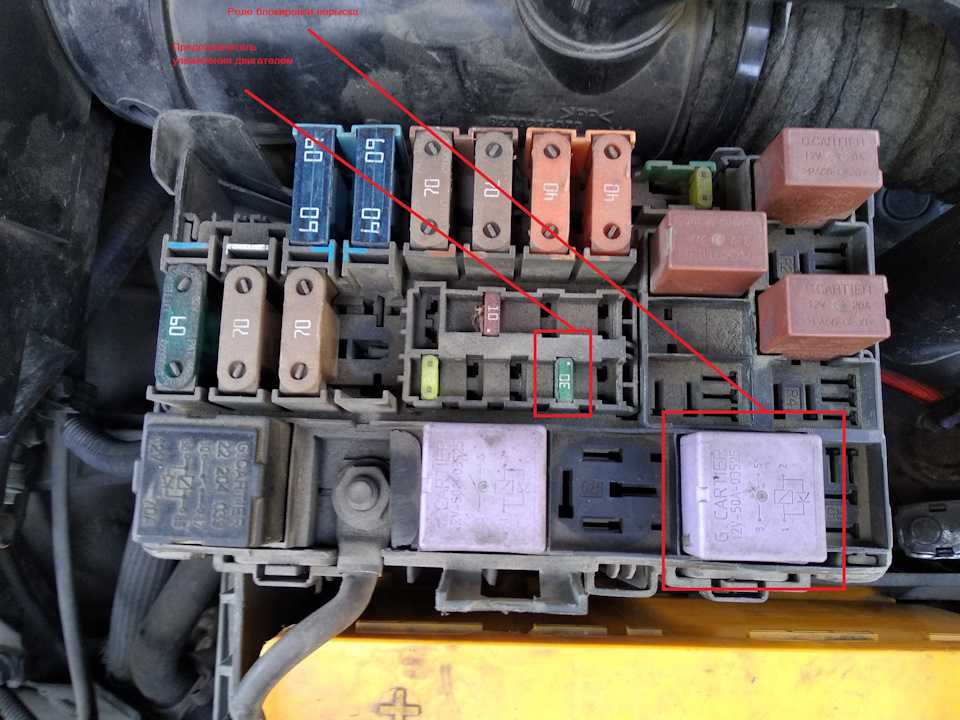

Блоки с предохранителями и реле под капотом

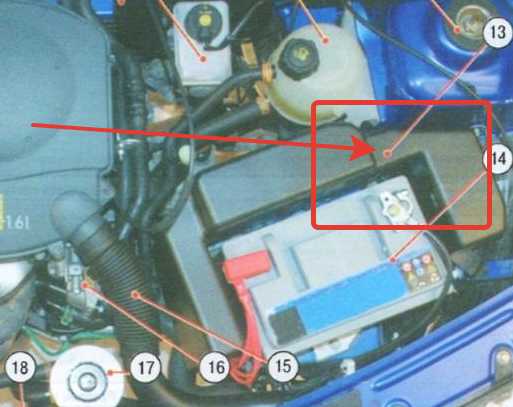

Предохранители находится рядом с аккумулятором, с левой стороны.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Схема
p, blockquote 5,0,1,0,0 —>
p, blockquote 6,0,0,0,0 —>
Описание
- 40А — Электродвигатель омывателя фар
- 30А — АБС
- 30А — ABS
- 40A — Электровентилятор системы охлаждения двигателя левый
- 40A — Электровентилятор системы охлаждения двигателя правый
- 30А — Система впрыска либо предпусковой подогрев дизельного двигателя (70 А)
- 70А — Реле включения электрообогревателя ветрового стекла
- 60А — «+» до замка зажигания с противоугонной системой
- 60А — Реле после замка зажигания
- 60А — «+» аккумуляторной батареи, салон
- 60А — Центральная консоль
- 60А — Отключение потребителей электроэнергии
Элементы реле располагаются отдельно.
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,1,0,0,0 —>
Предохранители и реле в салоне
Данный блок расположен в левой нижней части приборной панели.
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
На обратной тороне крышки будет нанесено актуальное описание схемы и запасные предохранители.
Блок под капотом рено лагуна 2
Основной блок в моторном отсеке находится рядом с аккумулятором.
Схема
Расшифровка
Предохранители
1 | (7,5А) Автоматическая коробка передач |
2 | — |
3 | (30А) Управление двигателем |
4 | (5А/15А) Автоматическая коробка передач |
5 | (30А) Реле вакуумного насоса усилителя тормозов (F4Rt) |
6 | (10А) Управление двигателем |
7 | — |
8 | — |
9 | (20А) Система кондиционирования |
10 | (20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости |
11 | (20А/30А) Звуковой сигнал(ы) |
12 | — |
13 | (70А) Нагреватели охлаждающей жидкости — если есть |
14 | (70А) Нагреватели охлаждающей жидкости — если есть |
15 | (60А) Управление электродвигателем вентилятора системы охлаждения |
16 | (40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления |
17 | (40А) Антиблокировочная система тормозов/ система курсовой устойчивости |
18 | (70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления |
19 | (70А) Отопитель/кондиционер, многофункциональный блок управления |
20 | (60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональный блок управления |
21 | (60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей/ реле, центральная консоль, люк |
22 | (80A) Обогреватель лобового стекла (некоторые модели) |
23 | (60A) Очиститель лобового стекла, стояночный тормоз с электроприводом |
Реле вариант 1
- Реле нагреватель охлаждающей жидкости
- Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
- Не используется
- Не используется
- Реле вакуумного насоса усилителя тормозов
- Реле топливного насоса
- Реле системы подогрева дизельного топлива
- Реле блокировки подачи топлива
- Реле малой скорости вентиляторов кондиционера
- Реле вентиляторов кондиционера
- Реле термоплунжера 2
Реле вариант 2
- Не используется
- Реле малой скорости вентиляторов кондиционера
- Не используется
- Не используется
- Не используется
- Реле топливного насоса
- Реле подогревателя (система вентиляции топливных газов)
- Реле бензонасоса
- Реле малой скорости вентиляторов кондиционера
- Реле электродвигателя вентилятора с кондиционером
- Не используется
Предохранители и реле в салоне Рено Лагуна 2
Схема блока предохранителей в салоне Рено Лагуна 2
Описание
F1 | (20А) Дальний свет фар |
F2 | (10A) Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера |
F3 | (10A) Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса |
F4 | (20A) Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла |
F5 | (15A) Лампы освещения салона |
F6 | (20A) Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели/очистители лобового стекла |
F7 | (15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет |
F8 | (7,5A) Правые передние габариты |
F9 | (15A) Указатели поворота/аварийная сигнализация |
F10 | (10A) Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика |
F11 | (30A) Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса |
F12 | (5A) Система SRS |
F13 | (5A) Антиблокировочная система тормозов (ABS) |
F14 | (15A) Звуковой сигнал(ы) |
F15 | (30A) Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников |
F16 | (30A) Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников |
F17 | (10A) Задние противотуманные фонари |
F18 | (10A) Обогреватель зеркал заднего вида на дверях |
F19 | (15A) Правая фара-ближний свет |
F20 | (7,5A) CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей |
F21 | (30A) Омыватель заднего стекла, дальний свет фар |
F22 | (30A) Центральный замок |
F23 | (15A) Разъемы питания дополнительного оборудования |
F24 | (15A) Разъем подключения дополнительного оборудования (задний), предохранитель прикуривателя Рено Лагуна 2 |
F25 | (10A) Электрический замок рулевой колонки, обогрев заднего стекла, передние сиденья, запрет включения стеклоподъемников задних дверей |
F26 | — |
Схема блока реле в салоне Рено Лагуна 2
Описание
- R2 Обогрев заднего стекла
- R7 Передние противотуманные фары
- R9 Стеклоочистители ветрового стекла
- R10 Стеклоочистители ветрового стекла
- R11 Стеклоочиститель заднего стекла / фонари заднего хода
- R12 Блокировка дверей
- R13 Блокировка дверей
- R17 Стеклоочиститель заднего стекла
- R18 Временное включение освещения салона
- R19 Дополнительное электрооборудование
- R21 Блокировка пуска двигателя
- R22 «Плюс» после замка зажигания
- R23 Аксессуары / дополнительно устанавливаемая аудиосистема / стеклоподъемники задних дверей
- SH1 Шунт электрических стеклоподъемников задних дверей
- SH2 Шунт электрических стеклоподъемников передних дверей
- SH3 Шунт цепи ближнего света фар
- SH4 Шунт цепи габаритных огней
Дополнительный блок предохранителей и реле в салоне Рено Лагуна 2
Расположен в панели управления, со стороны пассажира. Для доступа к блоку необходимо снять бардачек.
Схема дополнительного блока предохранителей и реле Рено Лагуна 2
Описание
17 | Реле электро стеклоподъемника |
3 | Реле электропривода сидений |
4 | Реле контрольной лампы фар дневного движения |
5 | Реле фар дневного движения |
6 | Реле насоса омывателей фар |
7 | Размыкающее реле стоп-сигналов |
F26 | (30A) Разъем электрооборудования прицепа |
F27 | (30A) Люк |
F28 | (30A) Электропривод стеклоподъемника, левый задний |
F29 | (30A) Электропривод стеклоподъёмника, правый задний |
F30 | (5A) Датчик положения рулевого колеса |
F31 | Не используется |
F32 | Не используется |
F33 | — |
F34 | (20А) Предохранитель обогрева сидений водителя и пассажира |
F35 | (20A) Подогреватель передних сидений |
F36 | (20A) Электропривод сиденья — со стороны водителя |
F37 | (20A) Электропривод сиденья пассажира |
Блоки с предохранителями и реле под капотом
Предохранители находится рядом с аккумулятором, с левой стороны.
p, blockquote 8,0,0,0,0 —>
- 40А — Электродвигатель омывателя фар
- 30А — АБС
- 30А — ABS
- 40A — Электровентилятор системы охлаждения двигателя левый
- 40A — Электровентилятор системы охлаждения двигателя правый
- 30А — Система впрыска либо предпусковой подогрев дизельного двигателя (70 А)
- 70А — Реле включения электрообогревателя ветрового стекла
- 60А — «+» до замка зажигания с противоугонной системой
- 60А — Реле после замка зажигания
- 60А — «+» аккумуляторной батареи, салон
- 60А — Центральная консоль
- 60А — Отключение потребителей электроэнергии
Элементы реле располагаются отдельно.
Общее расположение электронных блоков
Схема
p, blockquote 2,0,0,0,0 —>
p, blockquote 3,0,0,0,0 —>
Описание
p, blockquote 4,0,0,0,0 —>
- Электронный блок управления ABS
- Электронный блок управления кондиционером — за вещевым ящиком
- Блок управления электродвигателем вентилятора кондиционера/отопителя
- Аккумуляторная батарея
- Шина данных CAN, блок управления шлюзом
- Диагностический разъем(DLC)
- Блок управления электрооборудованием двери водителя
- Блок управления электрооборудованием двери пассажира
- Блок управления стояночным тормозом с электроприводом – под днищем
- Электронный блок управления двигателем
- Блок управления предпусковым подогревателем охлаждающей жидкости
- Блок контроля рулевого управления четырьмя колесами – под днищем
- Блок предохранителей/ реле, моторный отсек 1
- Блок предохранителей/ реле, моторный отсек 2
- Блок предохранителей/ реле, моторный отсек 3 — плавкие вставки в блоке предохранителей в моторном отсеке – цепи питания: Генератор, блок предохранителей/ реле в моторном отсеке 1, блок предохранителей/реле в моторном отсеке 2, блок предохранителей/реле приборной панели 1, многофункциональный блок управления 2, насос усилителя рулевого управления, стартер.
- Блок предохранителей/реле, приборная панель 1
- Блок предохранителей/реле, приборная панель 2 — с дополнительным отопителем
- Блок управления ксеноновыми фарами
- Реле свечей накаливания
- Звуковой сигнал 1
- Звуковой сигнал 2
- Многофункциональный блок управления 1- функции: Центральный замок, аварийная сигнализация, обогреватель заднего стекла, звуковой сигнал, иммобилайзер, указатели поворота, лампы освещения салона, система дистанционного управления центральным замком и запуска двигателя (keyless entry and start), противотуманные фонари, очиститель/ омыватель заднего стекла, замок рулевой колонки, стоп-сигналы, привод открывания задней двери, омыватель лобового стекла
- Многофункциональный блок управления 2- объединен с блоком предохранителей/ реле 1 в моторном отсеке — функции: Кондиционер, электродвигатель вентилятора системы охлаждения, датчик уровня моторного масла, противотуманные фары, топливный насос, фары, омыватели фар, фонари заднего хода, передние габариты, задние габариты, очистители лобового стекла
- Блок управления навигационной системой
- Блок управления системой парковки — за правой задней отделочной панелью
- Блок управления усилителем рулевого управления
- Блок управления регулировкой сидений
- Блок управления подогревом сиденья 1- под сиденьем
- Блок управления подогревом сиденья 2- под сиденьем
- Реле подогревателя сиденья — под сиденьем
- Электронный блок управления SRS
- Электронный блок управления КПП
Блок предохранителей и реле в салоне
Он находится в левой нижней части приборной панели. Пример доступа и предохранитель прикуривателя смотрите в видео.
Схема
Обозначение
R1 | Реле питания предохранителей с временной задержкой отключения F39, F40, F41, F42, F43, F44, F49, F50, F51, F52 |
R2 | Реле обогревателя заднего стекла |
R3 | Реле звукового сигнала |
R4 | |
R5 | |
R6 | |
R7 | |
R8 | |
R9 | Реле питания предохранителей с временной задержкой отключения F45, F46, F47, F48, F53, F54, F55, F56, F57, F58 |
R10 | |
F1 | |
F2 | |
F3 | |
F4 | |
F5 | (5А) Лампы освещения салона |
F6 | (5A) Внутреннее зеркало заднего вида |
F7 | |
F8 | |
F9 | |
F10 | |
F11 | |
F12 | (40A) Обогреватель заднего стекла |
F13 | |
F14 | |
F15 | |
F16 | |
F17 | |
F18 | (20A) ЦЭКБС |
F19 | (20A) ЦЭКБС |
F20 | (10A) ЦЭКБС |
F21 | (15A) ЭБУ охранной сигнализации, дисплей |
F22 | (15A) ЦЭКБС |
F23 | (30A) Блок управления электрооборудованием двери пассажира |
F24 | (30A) Блок управления электрооборудованием двери водителя |
F25 | (25A) Подогреватель сидений |
F26 | (15A) ЦЭКБС |
F27 | — |
F28 | (30A) Люк |
F29 | (25A) Стояночный тормоз |
F30 | (20А)Разъем электрооборудования прицепа |
F31 | (10A) ЦЭКБС |
F32 | — |
F33 | (25A) Аудиосистема |
F34 | — |
F35 | — |
F36 | (20A) Аудиосистема, дисплей |
F37 | (10A)Приборная панель |
F38 | — |
F39 | — |
F40 | (5A) Выключателя стоп-сигнала, ЭБУ АБС и ЕСП |
F41 | — |
F42 | (25A) Электропривод сидений |
F43 | (25A) Электропривод сидений |
F44 | (15A) Разъем питания дополнительного оборудования в багажном отделении |
F45 | — |
F46 | — |
F47 | — |
F48 | (10A) Разъем питания дополнительного оборудования 2го ряда сидений |
F49 | (5A) ЭБУ климатической установки |
F50 | (30A) Электропривод стеклоподъемников |
F51 | (5А) Лампыо свещения салона |
F52 | (5A) Аудиосистема, центральный замок, аварийная синализации |
F53 | — |
F54 | (10А) Предохранитель прикуривателя |
F55 | (5A) Вентилятор датчика температуры воздуха в салоне |
F56 | (15A) Обогрев левого жиклера омывателя ветрового стекла |
F57 | — |
F58 | (40А) ЭБУ климатической установки |
Расположение предохранителей и реле в монтажном блоке под капотом Renault(Dacia) Logan
Монтажный блок бывает 2-х вариантов, в первом варианте он расположен в правой части подкапотного пространства, возле АКБ, на фото обведен красным квадратом.
Вариант 1
Расшифровка Вариант 1
Блок реле/ предохранителей | Номер реле/ предохранителей | Назначение реле/ предохранителей |
597А | F1 (60 А) | Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034) |
F2 (60 А) | Переключатель наружного освещения, монтажный блок предохранителей в салоне | |
597В | F1 (30 А) | Питание платы реле |
F2 (25 А) | Цепь питания реле системы впрыска | |
F3 (5 А) | Цепь питания реле системы впрыска, ЭБУ системы впрыска | |
597С | F1 (50 А) | ЭБУ ABS |
F2 (25 А) | ЭБУ ABS | |
597D | F1 (40 А) | Реле большой скорости вращения электровентилятора (реле 236), плата реле |
299 | 231 (20 А) | Противотуманные фары |
753 (20 А) | Насос омывателя фар | |
784 | 474 (20 А) | Реле включения компрессора кондиционера |
700 (20 А) | Реле малой скорости вращения электровентилятора | |
1034 | 288 (20 А) | Реле освещения дневного движения |
289 (20 А) | То же | |
290 (20 А) | ||
1047 | 236 (20 А) | Реле топливного насоса |
238 (20 А) | Реле блокировки впрыска | |
Отдельные реле | 233 (40 А) | Реле вентилятора отопителя |
236 (40 А) | Реле большой скорости вращения электровентилятора |
Вариант 2. Расположение монтажного блок под капотом. Цифра 13
Расшифровка Вариант 2
Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
F01 (60 А) | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
F02(30 А) | Силовая цепь реле КЗ вентилятора системы охлаждения (на автомобиле без кондиционера) |
F03 (25 А) | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле Кб системы управления двигателем |
F04 (5 А) | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле Кб системы управления двигателем |
F05 (15А) | Не используется |
F06 (60 А) | Цепь электропитания блока предохранителей в салоне |
Реле
Обозначение | Наименование | Запитываемые потребители |
К1 | Реле вентилятора отопителя | Электродвигатель вентилятора отопителя |
К2 | Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) | Электродвигатель вентилятора системы охлаждения |
КЗ | Реле малой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) | Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционером — через резистор) |
К4 | Реле кондиционера | Электромагнитная муфта компрессора кондиционера |
К5 | Реле топливного насоса и катушки зажигания | Топливный насос и катушка зажигания |
К6 | Главное реле системы управления двигателем | Датчик концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К2, КЗ, К4 |
К7 (опция) | Реле насоса омывателя фар | Насос омывателя фар |
К8 | Реле противотуманных фар | Лампы противотуманных фар |

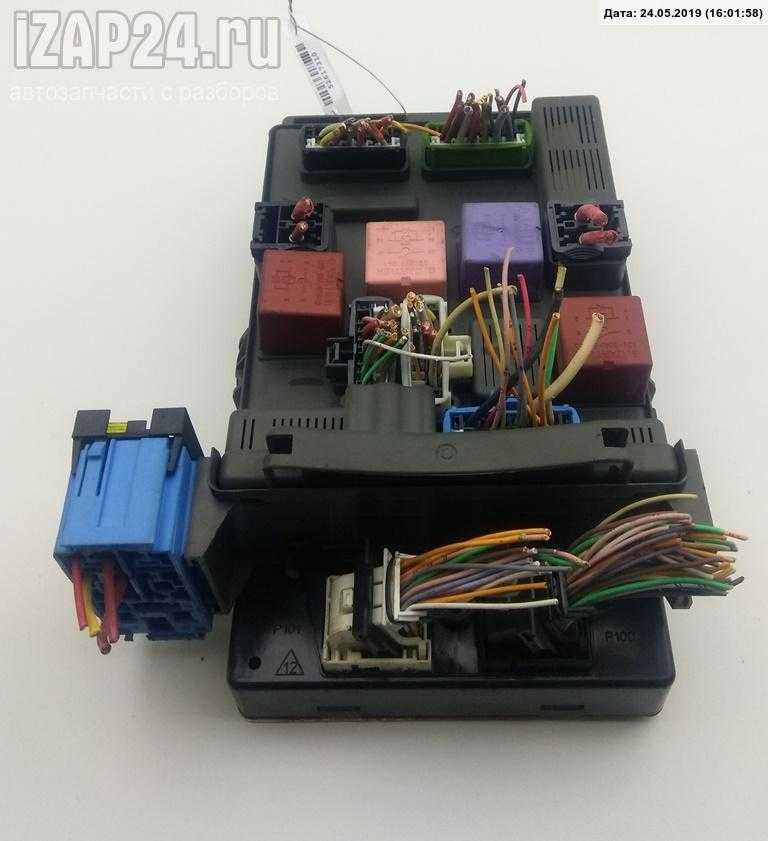

Блоки с предохранителями и реле под капотом
Предохранители находится рядом с аккумулятором, с левой стороны.
Схема
Описание
- 40А — Электродвигатель омывателя фар
- 30А — АБС
- 30А — ABS
- 40A — Электровентилятор системы охлаждения двигателя левый
- 40A — Электровентилятор системы охлаждения двигателя правый
- 30А — Система впрыска либо предпусковой подогрев дизельного двигателя (70 А)
- 70А — Реле включения электрообогревателя ветрового стекла
- 60А — «+» до замка зажигания с противоугонной системой
- 60А — Реле после замка зажигания
- 60А — «+» аккумуляторной батареи, салон
- 60А — Центральная консоль
- 60А — Отключение потребителей электроэнергии
Элементы реле располагаются отдельно.
Общее расположение электронных блоков
- Электронный блок управления ABS
- Электронный блок управления кондиционером — за вещевым ящиком
- Блок управления электродвигателем вентилятора кондиционера/отопителя
- Аккумуляторная батарея
- Шина данных CAN, блок управления шлюзом
- Диагностический разъем(DLC)
- Блок управления электрооборудованием двери водителя
- Блок управления электрооборудованием двери пассажира
- Блок управления стояночным тормозом с электроприводом – под днищем
- Электронный блок управления двигателем
- Блок управления предпусковым подогревателем охлаждающей жидкости
- Блок контроля рулевого управления четырьмя колесами – под днищем
- Блок предохранителей/ реле, моторный отсек 1
- Блок предохранителей/ реле, моторный отсек 2
- Блок предохранителей/ реле, моторный отсек 3 — плавкие вставки в блоке предохранителей в моторном отсеке – цепи питания: Генератор, блок предохранителей/ реле в моторном отсеке 1, блок предохранителей/реле в моторном отсеке 2, блок предохранителей/реле приборной панели 1, многофункциональный блок управления 2, насос усилителя рулевого управления, стартер.
- Блок предохранителей/реле, приборная панель 1
- Блок предохранителей/реле, приборная панель 2 — с дополнительным отопителем
- Блок управления ксеноновыми фарами
- Реле свечей накаливания
- Звуковой сигнал 1
- Звуковой сигнал 2
- Многофункциональный блок управления 1- функции: Центральный замок, аварийная сигнализация, обогреватель заднего стекла, звуковой сигнал, иммобилайзер, указатели поворота, лампы освещения салона, система дистанционного управления центральным замком и запуска двигателя (keyless entry and start), противотуманные фонари, очиститель/ омыватель заднего стекла, замок рулевой колонки, стоп-сигналы, привод открывания задней двери, омыватель лобового стекла
- Многофункциональный блок управления 2- объединен с блоком предохранителей/ реле 1 в моторном отсеке — функции: Кондиционер, электродвигатель вентилятора системы охлаждения, датчик уровня моторного масла, противотуманные фары, топливный насос, фары, омыватели фар, фонари заднего хода, передние габариты, задние габариты, очистители лобового стекла
- Блок управления навигационной системой
- Блок управления системой парковки — за правой задней отделочной панелью
- Блок управления усилителем рулевого управления
- Блок управления регулировкой сидений
- Блок управления подогревом сиденья 1- под сиденьем
- Блок управления подогревом сиденья 2- под сиденьем
- Реле подогревателя сиденья — под сиденьем
- Электронный блок управления SRS
- Электронный блок управления КПП
Блоки с предохранителями и реле под капотом
Предохранители находится рядом с аккумулятором, с левой стороны.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Схема
p, blockquote 5,0,1,0,0 —>
p, blockquote 6,0,0,0,0 —>
Описание
p, blockquote 8,0,0,0,0 —>
- 40А — Электродвигатель омывателя фар
- 30А — АБС
- 30А — ABS
- 40A — Электровентилятор системы охлаждения двигателя левый
- 40A — Электровентилятор системы охлаждения двигателя правый
- 30А — Система впрыска либо предпусковой подогрев дизельного двигателя (70 А)
- 70А — Реле включения электрообогревателя ветрового стекла
- 60А — «+» до замка зажигания с противоугонной системой
- 60А — Реле после замка зажигания
- 60А — «+» аккумуляторной батареи, салон
- 60А — Центральная консоль
- 60А — Отключение потребителей электроэнергии
Элементы реле располагаются отдельно.
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,1,0,0,0 —>
