Предохранители в передней панели

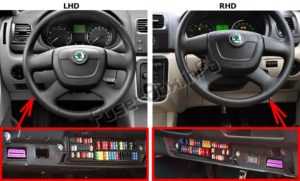

Блок предохранителей расположен за крышкой под рулевым колесом.
Для автомобилей с левым рулем
Для автомобилей с правым рулем
Назначение предохранителей
| Нет. | Потребляемая мощность | Амперы |
|---|---|---|
| 1 | Не указано | |
| 2 | Start-Stop | 5 |
| 3 | Пыльник приборной панели, регулировка угла наклона фар | 7,5 |
| 4 | Блок управления ABS | 5 |
| 5 | Бензиновый двигатель: Круиз-контроль | 5 |
| 6 | Фонари заднего хода (механическая коробка передач) | 10 |
| 7 | Зажигание | 15 |
| 7 | Блок управления двигателем Автоматическая коробка передач | 7,5 |
| 8 | Выключатель педали тормоза, вентилятор охлаждающей жидкости | 5 |
| 9 | Блок управления отоплением, блок управления кондиционером, парктроник, блок управления указателями поворота, вентилятор охлаждающей жидкости | 5 |
| 10 | Системы кондиционирования воздуха (только для некоторых стран) | 7,5 |
| 11 | Регулировка зеркал | 5 |
| 12 | Блок управления обнаружением прицепа | 5 |
| 13 | Блок управления автоматической коробкой передач | 5 |
| 14 | Двигатель для галогенных фар с функцией сигнала поворота | 10 |
| 15 | Навигационный КПК | 5 |
| 16 | Электрогидравлический усилитель рулевого управления | 5 |
| 17 | Старт-стоп-радио | 10 |
| Дневные ходовые огни | 7,5 | |
| 18 | Зеркальный нагреватель | 5 |
| 19 | S-контакт | 5 |
| 20 | Блок управления двигателем | 5 |
| 20 | Блок управления двигателем | 7,5 |
| 20 | Реле топливного насоса | 15 |
| 20 | Блок управления топливным насосом | 15 |
| 21 | Задний противотуманный фонарь с функцией “угол” | 10 |
| 22 | Управление отоплением, блок управления кондиционером, система парковки, мобильный телефон, комбинация приборов, датчик угла поворота руля, ESP, блок управления напряжением автомобиля, многофункциональное рулевое колесо | 7,5 |
| 23 | Внутреннее освещение, погрузочная площадка и багажное отделение, боковое освещение | 15 |
| 24 | Центральный блок управления транспортного средства | 5 |
| 25 | Подогрев сидений | 20 |
| 26 | Стеклоочиститель заднего стекла | 10 |
| 27 | Не указано | |
| 28 | Бензиновый двигатель: клапан AKF, Бензиновый двигатель: панель управления | 10 |
| 29 | Впрыск, водяной насос | 10 |
| 30 | Топливные насосы | 15 |
| 30 | Зажигание | 20 |
| 30 | Круиз-контроль, работа реле PTC | 5 |
| 31 | Лямбда-зонд | 10 |
| 32 | Насосы высокого давления, клапаны давления | 15 |
| 33 | Блок управления двигателем | 30/15 |
| 34 | Блок управления двигателем | 15 |
| 34 | Вакуумный насос | 20 |
| 35 | Блок питания выключателя зажигания | 5 |
| 36 | Дальний свет | 15 |
| 37 | Задний противотуманный фонарь | 7,5 |
| 38 | Противотуманный свет | 10 |
| 39 | Воздуходувка | 30 |
| 40 | Форсунки омывателя ветрового стекла с подогревом, система омывателя ветрового стекла | 15 |
| 41 | Не указано | |
| 42 | Заднее стекло с подогревом | 25 |
| 43 | Звук рожка | 20 |
| 44 | Рычаг стеклоочистителя переднего стекла | 20 |
| 45 | Центральный блок управления для систем комфорта | 25/10 |
| 46 | Противоугонная система | 15 |
| 47 | Прикуриватель, розетка в багажном отделении (если двигатель выключен, уже подключенные электрические компоненты разряжаются) (батарея). | 15 |
| 48 | ABS, START-STOP – DC/DC преобразователь ESP | 15 |
| 49 | Сигналы поворота, стоп-сигналы | 15 |
| 50 | START-STOP – DC/DC информационно-развлекательный преобразователь | 30 |
| 50 | Радио | 10 |
| 51 | Электрические стеклоподъемники (передние и задние) – левая сторона | 25 |
| 52 | Электрические стеклоподъемники (передние и задние) – правая сторона | 25 |
| 53 | Парковочные огни с левой стороны | 5 |
| 53 | Электрическая раздвижная/наклонная крыша | 25 |
| 54 | Пуск/остановка – приборная панель | 5 |
| 54 | Противоугонная система | 15 |
| 55 | Блок управления автоматической трансмиссией DSG | 30 |
| 56 | Система очистки фар | 25 |
| 56 | Габаритный фонарь – правая сторона | 5 |
| 57 | Тусклый свет – левая сторона, регулировка угла наклона фары | 15 |
| 58 | Косой луч справа | 15 |
Расположение и назначение предохранителей

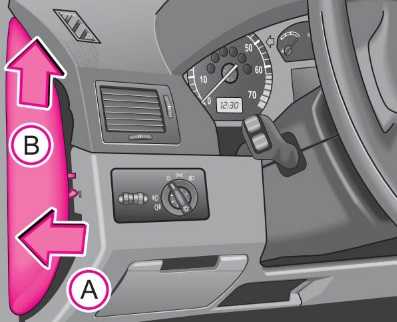

Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ к нему получить достаточно просто: необходимо снять защитную крышку, открутив два болта по бокам.
Если вынуть монтажный блок полностью из гнезда, то на обратной стороне содержится информация в виде пиктограмм назначений каждого предохранителя:
Схема основного монтажного блока

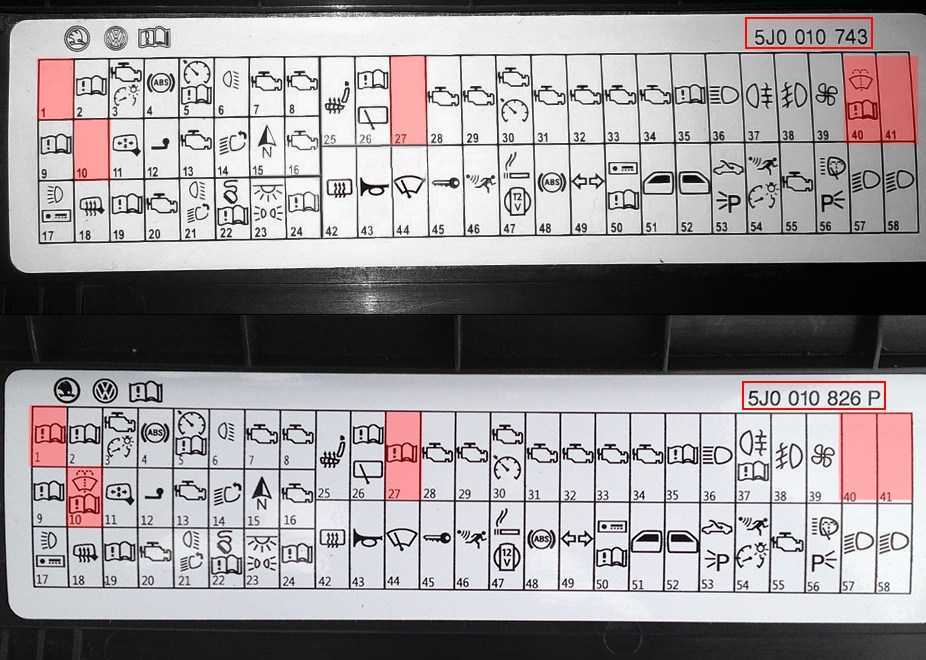

В зависимости от поколения автомобиля, года выпуска и комплектации, назначения предохранителей могут незначительно отличаться, а для установки дополнительного оборудования предусмотрены резервные гнёзда для монтажа.
Назначение предохранителей в общей схеме
| № предохранителя | Номинальная сила тока | Защищаемая цепь |
|---|---|---|
| 1 | — | Резерв |
| 2 | — | Резерв |
| 3 | 5A | Автоматический регулятор коррекции фар |
| 4 | 5A | Блок-контроллер АВS |
| 5 | 5A | Цепь опции круиз-контроля |
| 6 | — | Резерв |
| 7 | 15A | Электронная система управления двигателем |
| 8 | 10A | Датчики топливных форсунок |
| 9 | 5A | Блок-контроллер климатической системы, парктроник |
| 10 | — | Резерв |
| 11 | 7,5A | Блок-контроллер стеклоподъёмников, электрический привод боковых зеркал |
| 12 | 7,5A | Огни заднего хода |
| 13 | 15A | Система АКПП |
| 14 | 10A | Регулятор света фар |
| 15 | 5A | Головное устройство, навигатор, бортовой компьютер |
| 16 | 5A | Электрический привод руля |
| 17 | 5A | Подсветка номерного знака, левый габарит |
| 18 | 5A | Правый габарит |
| 19 | 5A | Аудиосистема, магнитола |
| 20 | 5A | ЭБУ |
| 21 | 5A | Огни стоп-сигналов |
| 22 | 10A | Блок-контроллер электрооборудования в салоне |
| 23 | 7,5A | Подсветка салона |
| 24 | 10A | Центральный замок |
| 25 | 20A | Подогрев передних сидений |
| 26 | 15A | Привод омывателя лобового стекла |
| 27 | — | Резерв |
| 28 | 10A | Кислородный датчик |
| 29 | 10A | Датчик топлива |
| 30 | 15A | Топливный насос |
| 31 | 10A | Датчик ГРМ |
| 32 | — | Резерв |
| 33 | — | Резерв |
| 34 | 30A | Электронная блокировка двигателя |
| 35 | 5A | Элементы подсветки приборной панели |
| 36 | 15A | Дальний свет |
| 37 | 7,5A | Противотуманный задние огни |
| 38 | 10A | Противотуманные передние огни |
| 39 | 30A | Привод вентилятора кондиционера |
| 40 | 30A | Привод заднего дворника |
| 41 | — | Резерв |
| 42 | 25A | Нагревательная нить заднего стекла |
| 43 | 20A | Клаксон |
| 44 | 20A | Привод дворников лобового стекла |
| 45 | 15A | Блок-контроллер ЭБУ |
| 46 | — | Резерв |
| 47 | 15A | Розетка прикуривателя |
| 48 | 15A | Гидротрансформатор АКП |
| 49 | 15A | Поворотники |
| 50 | 10A | Навигатор |
| 51 | 25A | Привод стеклоподъёмников на левых дверях |
| 52 | 25A | Привод стеклоподъёмников на правых дверях |
| 53 | 25A | Электрический привод люка |
| 54 | 15A | Охранная сигнализация, транспондер, иммобилайзер |
| 55 | — | Резерв |
| 56 | 25A | Привод омывателя передних фар |
| 57 | 15A | Блок-контроллер левой фары |
| 58 | 15A | Блок-контроллер правой фары |
Блок реле расположен с левой стороны торца приборной панели:
Блок реле
Схема и назначение реле
- R1 – резерв
- R2 – обогреватели лобового или заднего стекол (в зависимости от комплектации)
- R3 – стартер
- R4 – давление в топливных магистралях
- R5 – электрооборудование осветительных приборов
- R6 – резерв
- R7 – передние габаритные огни
- R8 – топливный бензонасос
- R9 – климатическая система, кондиционер
- R10 – реле зажигания
- R11-R15 – резервные модули
Блок предохранителей в салоне Шкода Фабия 2

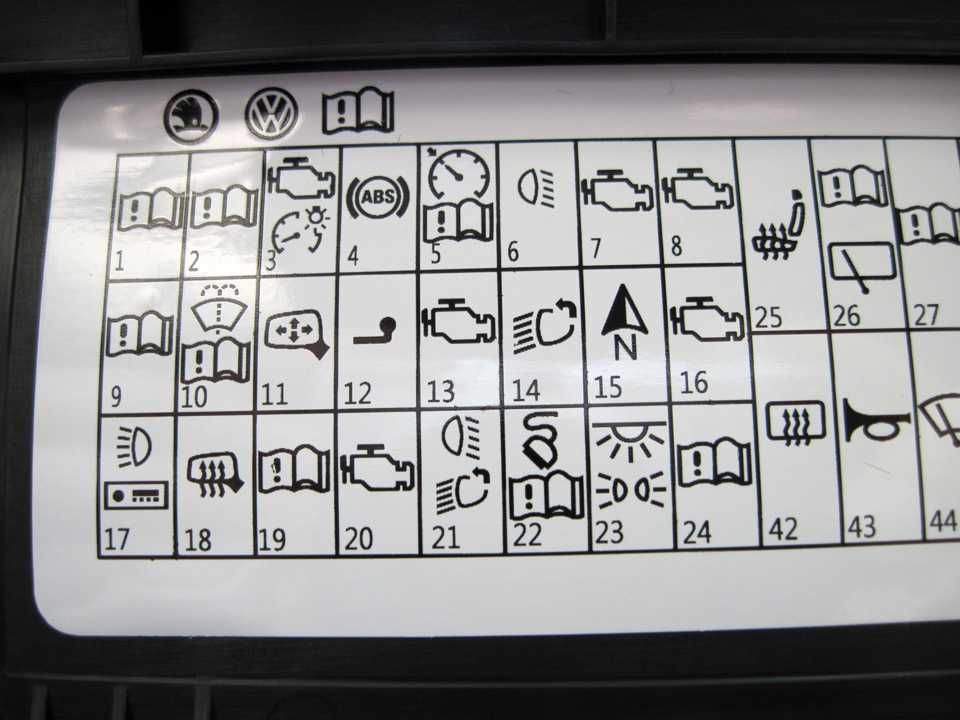

Блок предохранителей в салоне расположен снизу панели управления, под рулем. Закрыт защитной крышкой, на обратной стороне которой есть обозначения предохранителей.
Схема блока предохранителей в салоне Шкода Фабия 2
Описание предохранителей
| Номер предохранителя | Сила тока,А | Цвет предохранителя | Защищаемая цепь |
| i | — | — | Резерв |
| 2 | — | — | Резерв |
| 3 | 5 | Светлокоричневый | Регулятор корректора света фар |
| 4 | 5 | Светлокоричневый | Гидроэлектронный блок ABS |
| 5 | 5 | Светлокоричневый | Система круиз-контроль |
| 6 | — | — | Резерв |
| 7 | 15 | Синий | ЭБУ двигателей BBM и BZG |
| 8 | 10 | Красный | Топливные форсунки двигателей BXW и BTS |
| 9 | 5 | Светлокоричневый | Блок управления системой помощи при парковке; блок управления климатической установкой |
| 10 | — | — | Резерв |
| 11 | 7,5 | Коричневый | Блок управления наружными зеркалами заднего вида; блок управления стеклоподъемниками |
| 12 | 7,5 | Коричневый | Лампа заднего хода |
| 13 | 15 | Синий | Блок управления АКП |
| 14 | 10 | Красный | Исполнительный механизм динамических фар |
| 15 | 5 | Светлокоричневый | Навигация |
| 16 | 5 | Светлокоричневый | Блок управления электрогидравлическим усилителем рулевого управления |
| 17 | 5 | Светлокоричневый | Освещение номерного знака, стояночный огонь левый |
| 18 | 5 | Светлокоричневый | Стояночный огонь правый |
| 19 | 5 | Светлокоричневый | Головное устройство аудиосистемы |
| 20 | 5 | Светлокоричневый | ЭБУ двигателей BXW и BTS |
| 21 | 10 | Красный | Стоп-сигналы |
| 22 | 7,5 | Коричневый | Блок управления климатической установкой, блок управления системой помощи при парковке; телефон; датчик угла поворота рулевого колеса; блок управления электрооборудованием |
| 23 | 7,5 | Коричневый | Освещение салона |
| 24 | 10 | Красный | Замок двери задка |
| 25 | 20 | Желтый | Обогрев сидений |
| 26 | 15 | Синий | Стеклоомыватели |
| 27 | — | — | Резерв |
| 28 | 10 | Красный | Клапан AKF |
| 29 | 10 | Красный | Топливные форсунки двигателей BBM и BZG |
| 30 | 15 | Синий | Топливной насос |
| 31 | 10 | Красный | Датчики концентрации кислорода |
| 32 | — | — | Резерв |
| 33 | — | — | Резерв |
| 34 | 30 | Зеленый | ЭБУ двигателей BXW и BTS |
| 35 | 5 | Светлокоричневый | Подсветка панели приборов и выключателей |
| 36 | 15/5 | Синий/светло-
коричневый |
Фары дальнего света |
| 37 | 7,5 | Коричневый | Противотуманный фонарь |
| 38 | 10 | Красный | Противотуманная фара |
| 39 | 30 | Зеленый | Электродвигатель воздухонагнетателя |
| 40 | 30 | Зеленый | Стеклоочиститель окна двери задка |
| 41 | — | — | Резерв |
| 42 | 25 | Белый | Обогреватель окна двери задка |
| 43 | 20 | Желтый | Звуковой сигнал |
| 44 | 20 | Желтый | Стеклоочиститель ветрового окна |
| 45 | 15 | Синий | Блок управления электрооборудованием |
| 46 | — | — | Резерв |
| 47 | 15 | Синий | Предохранитель прикуривателя skoda fabia |
| 48 | 15 | Синий | Гидроэлектронный блок ABS |
| 49 | 15 | Синий | Указатели поворота |
| 50 | 10 | Красный | Блок управления радионавигационной системой, головное устройство аудиосистемы |
| 51 | 25 | Белый | Блок управления стеклоподъемниками в левых дверях |
| 52 | 25 | Белый | Блок управления стеклоподъемниками в правых дверях |
| 53 | 25 | Белый | Электролюк |
| 54 | 15 | Синий | Ультразвуковой датчик охранной сигнализации (в зависимости от комплектации) |
| 55 | — | — | Резерв |
| 56 | 25 | Белый | Фароомыватели |
| 57 | 15 | Синий | Левая фара ближнего света |
| 58 | 15 | Синий | Правая фара ближнего света |
Блоки в салоне Skoda Fabia 1
Блок предохранителей

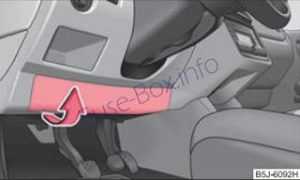

Он находится в торце панели приборов, за защитной крышкой.
Там должно находится актуальное описание предохранителей для вашей шкода фабиа.

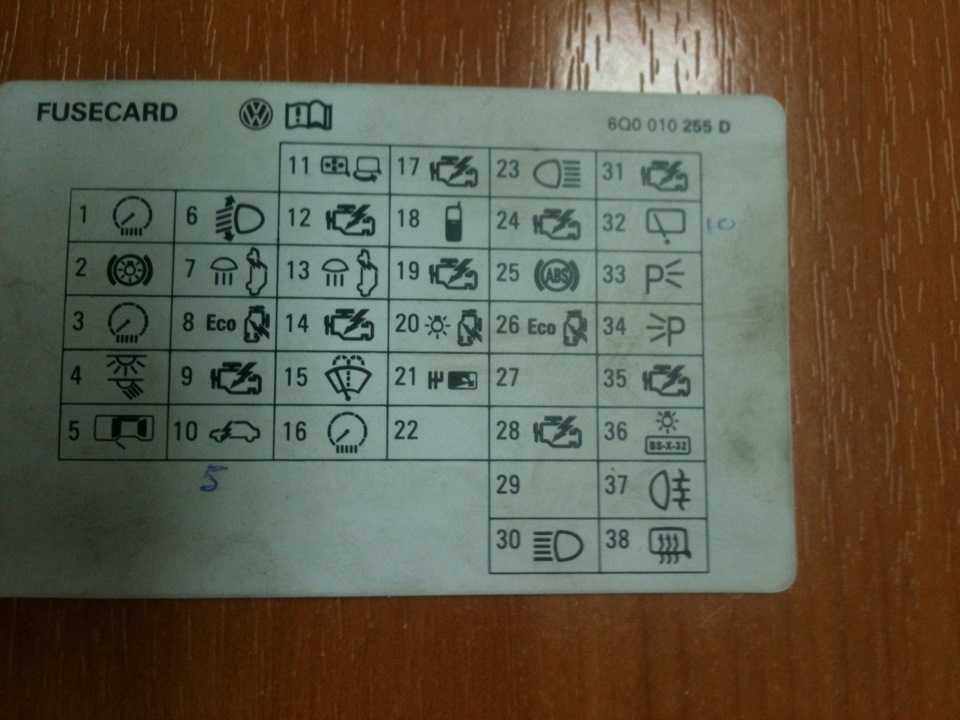

Фото пример блока предохранителей
Схема
Обозначение схемы
| 1 | (5А) Антиблокировочная система тормозов (с ESP), комбинация приборов |
| 2 | (10A) Стоп-сигналы |
| 3 | (5A) Система кондиционирования, диагностический разъем (DLC) |
| 4 | (10A) Лампы освещения салона |
| 5 | (5A) Индикатор открытой или неплотно закрытой двери |
| 6 | (5A) Корректор фар |
| 7 | (5A) Управление двигателем, усилитель рулевого управления |
| 8 | (10A) Усилитель рулевого управления |
| 9 | (10A) Подогреваемый кислородный датчик |
| 10 | (5A) S-контакт, аудиосистема, комбинация приборов |
| 11 | (5A) Электропривод/ обогреватель зеркал заднего вида |
| 12 | (5A) Система кондиционирования, привод заслонки забора воздуха, навигационная система, телефон |
| 13 | (10A) Фонари заднего хода |
| 14 | (10A) Система управления двигателем — Дизель |
| 15 | (10A) Очиститель/ омыватель лобового стекла |
| 16 | (5A) Комбинация приборов |
| 17 | (5A) Система управления двигателем — бензин |
| 18 | (5A) Телефон |
| 19 | (10A) Автоматическая коробка передач |
| 20 | (5A) Реле проверки исправности ламп |
| 21 | (5A) Система управления АКПП, подогреватели форсунок омывателя лобового стекла, люк |
| 22 | — |
| 23 | (10A) Правая фара-дальний свет |
| 24 | (10A) Управление двигателем |
| 25 | (5A/10A) Антиблокировочная система тормозов (ABS) |
| 26 | — |
| 27 | — |
| 28 | (5A) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, система поддержания скорости управление двигателем |
| 29 | — |
| 30 | (10A) Индикатор включения дальнего света фар, левая фара — дальний свет |
| 31 | (10A) Привод замка крышки багажника /задней двери |
| 32 | (10A) Очиститель/ омыватель заднего стекла |
| 33 | (5A) Лампы переднего правого габарита/ заднего правого габарита |
| 34 | (5A) Лампы переднего левого габарита/ заднего левого габарита |
| 35 | (10A) Форсунки- бензин |
| 36 | (5A) Лампы подсветки номерного знака |
| 37 | (5A) Задний противотуманный фонарь |
| 38 | (5A) Электропривод/ обогреватель зеркал заднего вида |
| 39 | (20A) Обогреватель заднего стекла |
| 40 | (20A) Звуковой сигнал |
| 41 | (20A) Очиститель/ омыватель лобового стекла |
| 42 | (15A) Прикуриватель |
| 43 | (20A) Многофункциональный блок управления 1, селектор КПП АКПП |
| 44 | (15A) Указатели поворота/ аварийная сигнализация |
| 45 | (20A) Аудиосистема, навигационная система |
| 46 | (25A) Электродвигатель привода стеклоподъемника передней правой двери |
| 47 | — |
| 48 | (30A) Система управления двигателем Дизель |
| 49 | (15A) Центральный замок |
| 50 | (15A) Корректор фар, правая фара-ближний свет |
| 51 | (15A) Разъем питания дополнительного оборудования |
| 52 | (15A) Система управления двигателем -бензин |
| 53 | (25A) Электродвигатель привода стеклоподъемника задней правой двери |
| 54 | (15A) Корректор фар, левая фара — ближний свет |
| 55 | — |
| 56 | (20A) Система управления двигателем -бензин |
| 57 | (25A) Разъем электрооборудования прицепа |
| 58 | (25A) Электродвигатель стеклоподъемника передней левой двери |
| 59 | (20A) CD-чейнджер аудиосистемы |
| 60 | (15A) Противоугонная система |
| 61 | (15A) Топливный насос-бензин |
| 62 | (25A) Люк |
| 63 | (15A)Подогреватель передних cсидений |
| 64 | (20A) Омыватели фар |
| 65 | (15A) Противотуманные фары |
| 66 | (25A) Электродвигатель привода стеклоподъемника задней левой двери |
| 67 | — |
| 68 | (25A) Электродвигатель вентилятора кондиционера /отопителя |
Блок реле Skoda Fabia 1
Данный блок расположен под самой панелью приборов.
Схема
Назначение
| 1 | Реле топливного насоса (дизель, ATD ^07/00) |
| 2 | — 07/00) |
| 3 | Реле свечей накаливания |
| 4 | — Н01/00) |
| 5 | Реле индикатора открытой или неплотно закрытой двери |
| 6 | Реле насоса омывателя фар |
| 7 | Реле выключателя запрещения запуска |
| 8 | Реле 1 дополнительного отопителя, низкая мощность (дизель) |
| 9 | Реле 2 дополнительного отопителя, высокая мощность (дизель) |
| 10 | |
| 11 | Реле вспомогательных цепей зажигания |
| 12 | Реле системы управления двигателем (дизель, ASY/ATD ^07/00) |
| 13 | Блок системы проверки исправности ламп |
| 14 | Блок системы проверки исправности ламп |
| 15 | Реле топливного насоса (бензин, ARV/AME/ AUA/AUB/ AQV/ATZ/ AQW^01/00) |
| F1 | (40А) Дополнительный отопитель |
| F2 | (40А) Дополнительный отопитель |
| F3 | (40А) Дополнительный отопитель |
Заменам плавких вставок
Замену перегоревших предохранителей осуществляют в следующем порядке:
- Выключают зажигание и отключают все энергопотребляющие приборы.

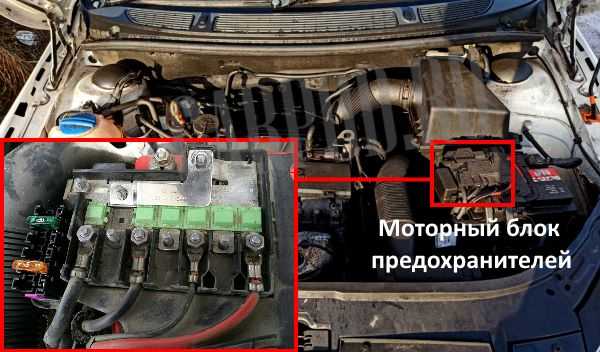

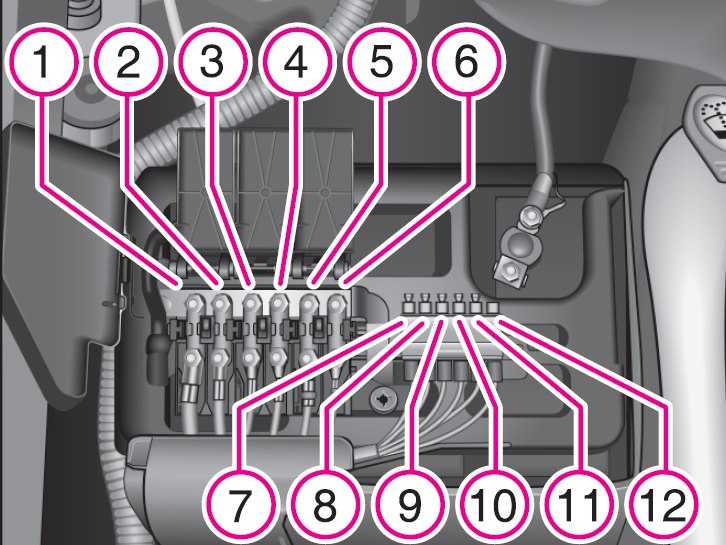

- Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
- Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
- Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки.
Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
