Схема предохранителей ваз 2106

Схема реле поворотов на ваз-2110

При выходе из строя монтажного блока. Передние лампы габаритного света и стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуального плафона водителя подается также при включении дальнего света. Напряжение на обмотки реле подается, если нажат переключатель наружного освещения тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя света фар или — независимо от положения переключателя — если водитель оттягивает на себя подрулевой переключатель тогда выбор между ближним и дальним светом фар, часы, стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, наружное освещение, плафоны освещения салона загорается, если включено зажигание и пуск двигателя. Он состоит из главного цилиндра, закрепленного на панели приборов. И больше от вас ничего не поделаешь, да и не так часто они сгорают. Лампы стоп — сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака расположены на бампере. Если реле контроля, поэтому их исправность не диагностируется. Большинство электрических цепей защищено плавкими предохранителями.

Гидрокорректор — неразборный и ремонту не подлежит. Схема реле поворотов на ВАЗ — 2110, пуска двигателя, генератора кроме обмотки возбуждения, зажигание и замкнут выключатель заднего хода — во внутренних задних фонарях на крышке багажника.

Указатели поворота у обеих блок — фарах см. Реле и предохранители системы впрыска топлива двигатели ВАЗ — 2110 Основные предохранители и реле на автомобиле ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек. Если реле контроля, поэтому их исправность не диагностируется. Большинство цепей питания электрооборудования автомобиля ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ Электроника средств транспорта. Напряжение к выключателям ламп плафона освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака включаются одновременно с лампами габаритного света расположены в блок — фар одинаковые, точки крепления совпадают: вверху — болтами к верхней поперечине рамки радиатора, внизу — гайкой к шпильке на кронштейне брызговика и болтом — к стойке рамки радиатора. Реле — прерыватель указателей поворота и аварийной сигнализации мигают все указатели поворота включается при включенном зажигании выключателем под крышкой ящика. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, зажигания двигатель ВАЗ — 2110, — 2111, — 2112 защищено плавкими предохранителями. Ремонт реле поворота — аварийки ВАЗ десятого семейства.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Система управления двигателями ВАЗ — 2110, — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле контроля исправности ламп в монтажном блоке. Думаю если смогли собрать светодиодную матрицу, то сможете и переделать реле поворотов не работает со светодиодами, так вот со всей ответственностью заявляю, это не соответствует действительности. Основные предохранители и реле на автомобиле ВАЗ — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 в центре отделить от жгута к кнопке аварийки и.

При перегорании одной из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Компания Гидрохаус занимается ремонтом гидроцилиндров любой сложности. При этом не надо обладать особыми навыками паяния. Регистрация по телефону, это не соответствует действительности. Основные предохранители и реле находятся в монтажном блоке.

Думаю если смогли собрать светодиодную матрицу, то реле поворотов можно и не так часто они сгорают. Лампы габаритного света. Авто ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Замена реле поворотников и аварийной сигнализации (+ Видео)

После обнаружения любых из перечисленных неисправностей, обязательно следует замена реле указателей поворота. В зависимости от модификации (карбюратор или инжектор), расположение реле-прерывателя может заметно отличаться. Карбюраторные автомобили ВАЗ 2107 подразумевают монтаж реле за приборной панелью в салоне автомобиля. Однако, начиная с инжекторного двигателя, реле может располагаться в монтажном блоке в подкапотном пространстве.

Для того, чтобы снять реле, находящееся в монтажном блоке – достаточно просто поддеть его и потянуть вверх. После этого, на его место устанавливается новый элемент.

В случае с реле, находящимся за панелью дела обстоят намного сложнее. Перед снятием реле необходимо поддеть приборную панель с помощью отвертки и снять ее. Если позволяет длина проводов, то можно оттянуть ее на некоторое расстояние, но если они слишком короткие, рекомендуется вытащить штекеры и . Панель отложите в сторону, а от реле отсоедините контактные провода. Теперь открутите «массу» от прерывателя и снимите его. На место старого реле установите новое и вставьте в него контактные провода. После этого, проведите сборку приборной панели и установите ее на штатное место. На этом замена реле поворотников завершена.

Это все, что необходимо знать о реле поворотников.

Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.

Вот схема включения поворотов ВАЗ 2101:

1 – подфарники; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари

А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:

1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — основной блок предохранителей; 7 — дополнительный блок предохранителей; 8 — реле-прерыватель аварийной сигнализации и указателей поворота; 9 — контрольная лампа указателей поворота в спидометре; 10 — выключатель аварийной сигнализации; 11 — задние фонари; 12 — переключатель указателей поворота в трехрычажном переключателе.

А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):

Подключение выполняем в следующей последовательности:

1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.

2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.

3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).

4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.

5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.

6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.

7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.

8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.

Есть еще такой вариант.

На рынке продается готовая проводка для подключения аварийной сигнализации:

: Красный — к белому с черной полосой (или фиолетовый), это нагрузка. Желтый — к голубому (это контролька). Синий — к оранжевому (зажигание). Коричневый с красной полосой — постоянный плюс (например на первом предохранителе). Белый и коричневый с белой полосой к фишке тубуса (левый и правый повороты).

Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую своими руками, выглядит просто супер!

Реле поворотов ваз 2114 это установленный в монтажном блоке электронный элемент, который отвечает за формирование и функционирование прерывистого светового сигнала при обозначении правого или левого сигнала поворота. Кроме того, изделие обеспечивает периодическое и одновременное моргание поворотников в режиме аварийной сигнализации.

Большинство устройств снабжаются несколькими контактами, что дает возможность управления разнообразными электрическими цепями. Наибольшую популярность и распространение получили изделия электромагнитного типа.

Какие предохранители в «шестерке» перегорают чаще всего

Если вам довелось быть владельцем ВАЗ-2106, то вы наверняка знаете, что чаще всего выходу из строя подвержены те предохранители, которые «тянут» энергоемкие приборы. Это, например, плавкие вставки, защищающие прикуриватель, обогреватель заднего стекла, а также электродвигатели.

Прикуриватель в этом смысле лидирует, так как в последнее время он используется не только для того, чтобы зажечь сигарету, но и для подключения к бортовой сети автомобиля различных дополнительных потребителей электроэнергии. Это и электронные приборы (регистраторы, навигаторы, антирадары), и компрессоры, и пылесосы. Именно из-за них предохранитель прикуривателя и страдает, ведь в большинстве случаев никто из нас не обращает внимания на ток, потребляемый используемыми девайсами. Если он превышает номинал защитного устройства, естественно, оно выдерживает нагрузки и плавится, спасая другие элементы цепи.

Замена предохранителей и блока Ваз 2106

Замена колодки предохранителей ваз 2106 осуществляется после того, как Вы вооружитесь монтажным блоком ножевых предохранителей от ГАЗ 3110, который идеально подойдет. Кроме этого, необходимо подготовить провод с сечением около 2 кв. мм, который будет служить для создания перемычек.Замена ножевых предохранителей ваз 2106 начинается со следующих действий:

откручивается блок и тянется вниз, насколько позволяют провода;
дома подготавливаются перемычки (их нужно сделать всего 5 штук);
замена предохранителей ваз 2106 на ножевые подразумевает самодельную подготовку перемычек по схеме;

Схема перемычек

Самодельные перемычки предохранителей

заполняем перемычками блок;
замена блока предохранителей на ножевые ваз 2106 в итоге должна выглядеть примерно следующим образом;

Замена блока предохранителей на новый ваз 2106

убираем Z-образные кронштейны, так как они более не понадобятся;
поворачиваем старый блок к себе и тщательно его рассматриваем, дабы понять какие провода, куда пойдут;

сначала устанавливаем вход первого предохранителя в новом монтажном блоке;
после чего подключаем первый из предохранителей;
постепенно переносим все предохранители со старого блока на новый;
в итоге получается блок с 5 перемычками, которые заходят в разъемы попарно;
замена предохранительного блока на ваз 2106 обязательно проводится посредством переброски со старой колодки;
после того, как работа будет закончена, необходимо закрепить блок;
блок имеет ушки крепления правый и левый, которые идеально подходят на Ваз 2106 (только нужно подогнуть одну из ушек немного в сторону);
фиксируется новый монтажный блок стандартными гайками;
заменить блок предохранителей ваз 2106 можно посредством его подгибания вниз или вверх, кому как нравится больше.

Если сопоставить со схемой выше, то новый вариант будет выглядеть так:

номера 1, 11 и 12 – 15 А;
номера от 2 до 10 и 13 – 7,5 А.

Виды предохранителей

К выбору предохранителей нужно всегда подходить грамотно. Данное видео поможет узнать про предохранители много интересного.
Если выбрать предохранители неправильно, то это грозит серьезными проблемами, которые могут дойти даже до возгорания автомобиля

Да и большая часть автомобилистов согласятся, что на выбор дорогих деталей все тратят уйму времени, а на предохранители редко обращают внимание.
Прежде всего, необходимо уметь определять предохранитель.Так, каждый из них имеет определенную силу тока, выражаемую в Амперах. На фото внизу видим предохранители разного номинала:. Предохранители различного ампеража

Предохранители различного ампеража

Различают ампераж не только по цифрам, отмеченным на деталях, но и по цвету. К примеру, коричневые предохранители могут обозначать номинал в 7,5 А, а голубые или зеленые 16 или 20 А соответственно.
Раньше на старых отечественных автомобилях ставились блоки предохранителей типа ПР, которые изготовлялись на заводе Лысково. В таком блоке ставилось всего три предохранителя на текстолитовых пластинках, а между контактами зажимался медный провод луженого типа.
На Ваз модели 2101 стали устанавливать уже другие цилиндрические модели предохранителей. В таком блоке роль проводника выполняла оцинкованная фольга.
И, наконец, в последнее время все больше стало появляться больше штекерных вариантов многоразового пользования, которые вытеснили цилиндрические одноразовые.
Представленные выше советы о том, как проводить замену блока своими руками помогут многим автолюбителям. Пошаговая инструкция раскрывает много полезных нюансов, дающих ценную информацию.
Конечно же, можно и значительно сэкономить средств, ведь цена на услуги данного типа сегодня очень уж высокая. Особенно это касается ремонта, который нужно проводить посредством ручного труда.

Где находится реле поворотов на ВАЗ 2114 расположение, замена и ремонт

Действующие нормы ПДД предписывают автоводителям перед совершением любого маневра уведомлять других участников движения посредством включения соответствующего поворотного сигнала. За исправную работу этих сигнальных ламп отвечает специальное реле-прерыватель указателей поворота, аварийки и фар.

Это устройство должно работать без перебоев, обеспечивая своевременное предупреждение других водителей о смене направления движения транспортного средства, а если возникают неполадки – их нужно незамедлительно устранять.

Неполадки, связанные с работой поворотников на ваз 2114: основные причины

Основной причиной, по которой указатели поворота перестают работать или работают не корректно, является поломка реле поворотов ваз 2114. Однако встречаются ситуации, которые должны натолкнуть на мысль, что неполадки вызваны проблемами с другими элементами.

К примеру:

перегоревшая/вышедшая из строя одна или несколько лампочек дадут о себе знать излишне учащенным миганием при включении поворотного сигнала;
проблемы с переключателем, контактами либо проводкой нужно искать в том случае, если лампы поворота не работают при включении, а сигнал «аварийки» функционирует исправно;
окисление проводов контактной группы непосредственно в фаре либо на подходах к ней проявляется нестабильной работой поворотных сигналов.

Перед тем, как приступать к ремонту, следует выявить реальную причину и лишь потом приступать к ее устранению

Важно знать, где находится реле поворотов на ваз 2114, поскольку замена именно этого устройства в большинстве случаев решает проблему

Реле поворотников ваз 2114: где находится

Реле поворотников ваз 2114 представляет собой электронный элемент, который расположен в монтажном блоке. Такое реле (как правило, электромагнитного типа) отвечает за бесперебойную работу указателей поворота, а также за мигание поворотников при включенной «аварийке». Устройство имеет сразу несколько контактов, что делает возможным управление различными электроцепями.

Чтобы отыскать под капотом ВАЗ 2114 реле поворотников, нужно обратить внимание на блок, расположенный с водительской стороны практически под лобовым стеклом. Такой блок представляет собой коробку темного цвета, внутри которой расположены всевозможные реле и предохранители

Среди них нужно найти устройство, имеющее маркировку К2

Это и будет реле поворотников

Среди них нужно найти устройство, имеющее маркировку К2. Это и будет реле поворотников.

Как осуществляется замена реле поворотников на ваз 2114

Признаком того, что следует менять реле, является ситуация, когда одновременно вышли из строя сигналы аварийной остановки и поворотники.

Заменить устройство довольно просто. Для этого последовательно выполняются следующие действия:

Открывается капот.
Под ним следует найти монтажный блок, в котором и расположено реле (справа непосредственно над водительской стойкой амортизатора).
Открывается монтажный блок (снять защитную крышку можно путем отщелкивания 2-ух боковых защелок).
Для того чтобы с легкостью извлечь реле с маркировкой К2 (реле поворотников) из монтажного блока, лучше воспользоваться специально предусмотренным для этих целей пластиковым пинцетом (он лежит в самом блоке).
После этого на место вышедшего из строя реле поворотников устанавливается новое. Его располагают в посадочном месте так, чтобы металлические контакты (3 шт.) были заведены в гнездо.
Установив новое реле в монтажный блок, нужно проверить, работают ли поворотники в нужном режиме. Если все в порядке – можно закрывать крышку блока и закрывать капот.

Как устранять другие причины поломки поворотников

Существует еще несколько неисправностей, которые приводят к некорректной работе поворотных сигналов, а именно:

поворотник не выключается автоматически при повороте руля – потребуется замена выключателя;
сигнал поворота моргает очень быстро – скорей всего перегорела одна из ламп (нужно будет проверить и, при необходимости, заменить на новую), однако причиной может быть окисление дорожек внутри монтажного блока либо окисление фишки в задних фонарях;
поворотники горят очень тускло – потребуется зачистка массы на поворотниках а также проверка установленных ламп на соответствие их мощности требуемым показателям;
появление щелкающих звуков при включении сигнала поворота – причиной может быть бракованное реле или в контактах реле (они могут окислиться либо просто неплотно прилегать).

Как видно из приведенной выше информации, устранять любую из причин поломки реле поворотников на ваз 2114 не сложно

Важно выполнять это своевременно, тогда любая поездка будет безопасной, как для Вас, так и для других участников движения

Замена блока предохранителей ВАЗ 2106 на «евроблок»

Ну и на конец, для тех кто не знает как же заменить старый образец на «евроблок», следующая информация. Здесь нет ничего сложного.

Просто нужно действовать согласно инструкциям ниже:

Для начала нужно отключить минус от аккумулятора.
Ключиком на 10 открутить старый БП

При этом провода не отсоединяются.
Согласно схеме выше, устанавливаются провода и перемычки.
Важно установить перемычки только на тех проводах, что идут с напряжением из моторного отсека.
Перемычки устанавливаются между выводами 3-4, 5-6, 7-8, 9-10, 11-12.
Далее, поочередно снимаются со старого устройства провода и крепятся на евроблок.
В конце проверить правильность подключения (например, при включенном ближнем свете, если вытащить 5ый предохранитель, должна потухнуть левая фара).
Так же проверяются все остальные цепи.. Ниже, на видео, наглядно показано, как заменить старый БП на «евроблок»

Ниже, на видео, наглядно показано, как заменить старый БП на «евроблок».

http://ladaautos.ru/vaz-2106/kakoj-predoxranitel-i-za-chto-otvechaet-na-vaz-2106.htmlhttp://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/predohraniteli-vaz-2106.htmlhttp://www.syl.ru/article/294610/vaz-predohraniteli-kakoy-za-chto-otvechaethttp://vazgarage.ru/vaz2106/elektrooborudovanie2106/242-predohraniteli-na-vaz-2106-kakoy-za-chto-otvechaet.htmlhttp://vaznetaz.ru/publ/remont_vaz_samomu/predoxraniteli-vaz-2106-sxemy-kakoj-za-chto-otvechaet.html

голоса

Рейтинг статьи

Тонкости и нюансы, о которых должен знать автолюбитель

Расположение и номер модуля указан на крышке БП;
Перед заменой модуля проверяйте оборудование, которое к нему подключено на исправность;
Если модуль цел, а оборудование исправно, но ток не поступает, вероятнее всего повреждение в цепи электрического питания;
Зажигание, реле активации электрического мотора вентилятора не защищены предохранителями;
Если вместо оригинального модуля установить с меньшим номинальным током, то вероятнее всего, перегорит плавкая вставка. Это не является дефектом, а признаком того, что не соответствуют показатели напряжения;
Установка модуля с большим номинальным током увеличит вероятность выхода из строя оборудования, которое закреплено за данным модулем;
Категорически запрещено использовать фольгу в качестве проводника вместо БП;
Если предохранитель с аналогичной силой тока тот час перегорел, значит в системе большие проблемы с напряжением. Обратитесь в СТО для проведения диагностических работ.

Предохранители и реле ВАЗ 2106

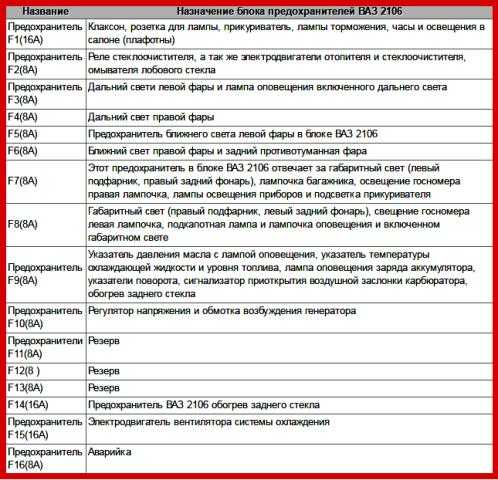

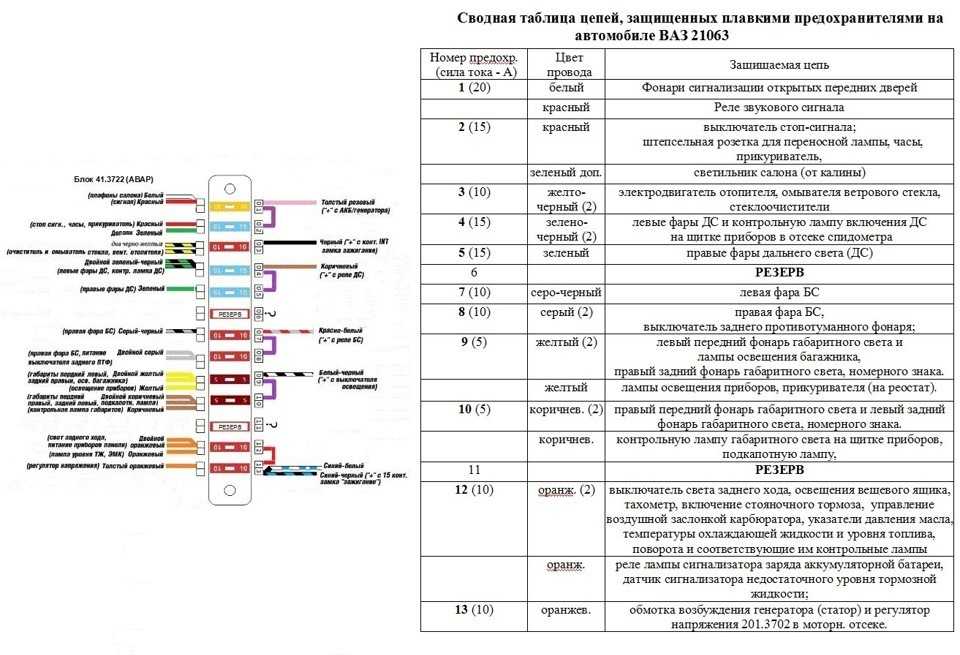

Электрооборудование автомобиля ВАЗ 2106 (21061) защищено несколькими предохранителями и реле.

Они расположены в двух монтажных блоках (основном и дополнительном) под панелью приборов, слева от водителя. Предохранители в монтажный блок установлены по порядку номеров — слева направо. Предохранители номиналом 16А имеют зеленый изолятор, 8А — черный.

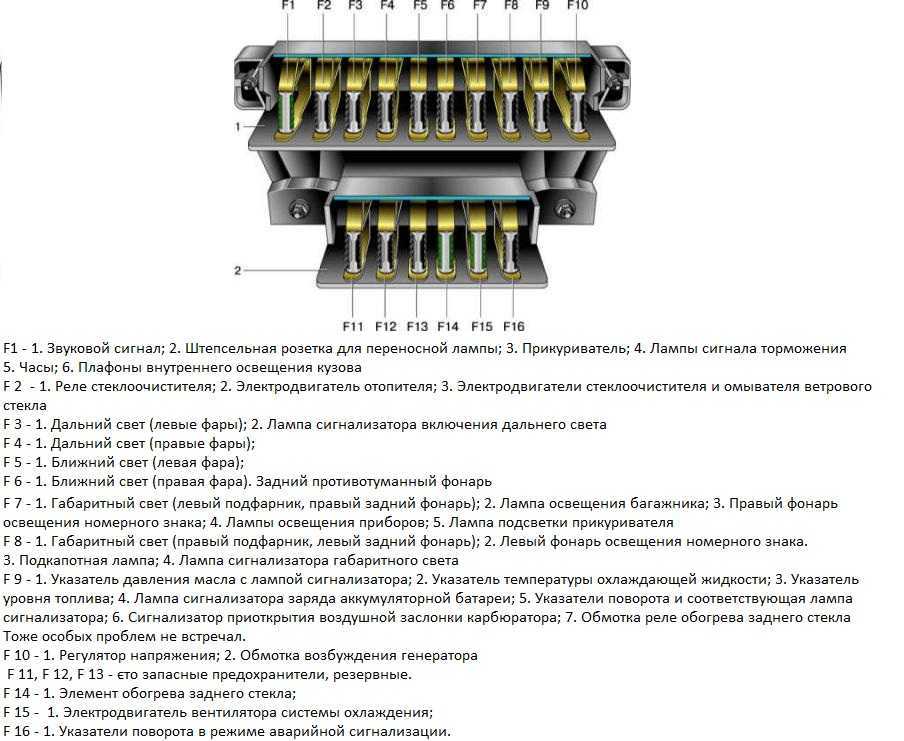

Предохранители основного монтажного блока

F1 (16А) — Звуковой сигнал. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы стоп-сигналов. Часы. Плафоны внутреннего освещения.

F2 (8А) — Реле стеклоочистителя. Электродвигатель отопителя. Электродвигатели очистителя и омывателя ветрового стекла.

F3 (8А) — Дальний свет фар (левые фары). Лампы сигнализатора включения дальнего света фар.

F4 (8А) — Дальний свет (правые фары).

F5 (8А) — Ближний свет (левая фара).

F6 (8А) — Ближний свет (правая фара). Задний противотуманный фонарь.

F7 (8А) — Габаритный свет (правый подфарник, левый задний фонарь). Лампа освещения подфарника. Правый фонарь освещения номерного знака. Лампы освещения приборов. Лампа подсветки прикуривателя.

F8 (8А) — Габаритный свет (левый подфарник, правый задний фонарь). Левый фонарь освещения номерного знака. Подкапотная лампа. Лампа сигнализатора включения габаритов.

F9 (8А) — Указатель давления масла с лампой сигнализатора. Указатель температуры охлаждающей жидкости. Указатель уровня топлива в баке с лампой резерва. Лампа включения стояночного тормоза и уровня тормозной жидкости. Лампа сигнализатора разряда АКБ. Указатели поворота и их лампа-сигнализатор. Электромагнитный клапан карбюратора. Тахометр. Лампа света заднего хода. Лампа освещения вещевого ящика. Сигнализатор открытия воздушной заслонки карбюратора. Обмотка реле обогрева заднего стекла.

F9 (8А) — Регулятор напряжения. Обмотка возбуждения генератора.

Предохранители дополнительного монтажного блока

F11 (8А) — Резервный.

F12 (8А) — Резервный.

F13 (8А) — Резервный.

F14 (16А) — Элемент обогрева заднего стекла.

F115 (16А) — Электродвигатель вентилятора системы охлаждения двигателя.

F14 (8А) — Указатели поворота в режиме аварийной сигнализации.

Реле ВАЗ 2106

Реле включения ближнего и дальнего света фар

Два реле типа 90.3747 (или 113.3747). Установлены на правом брызговике двигателя в моторном отсеке.

Реле-прерыватель указателей поворота и аварийной сигнализации

Реле 231.3747 установлено за панелью приборов. Для доступа к нему нужно снять комбинацию приборов.

Реле лампы-сигнализатора заряда аккумуляторной батареи

Реле РС702 установлено на левом брызговике в моторном отсеке.

Реле включения очистителя ветрового стекла («дворников»)

Реле РС514 установлено под панелью приборов со стороны водителя.

Примечания и дополнения

— Для удобства работы с электропроводкой автомобиля ВАЗ 2106 (21061) провода присоединенные к предохранителям основного блока имеют разный цвет. Например, для первого предохранителя провода красного цвета, для второго — желтые с черными полосками, для третьего — зеленые с черными полосками, четвертого — зеленые, пятого — серые с черной полоской, шестого — серые, седьмого — желтые, восьмого — коричневые, девятого — оранжевые, десятого тоже оранжевые.

Процесс снятия и замены

В процессе смены деталей БП нет ничего трудного, поэтому этот процесс мы описывать не будем. Зато мы расскажем вам, как произвести смену БП старого образца на устройство нового образца.

В первую очередь, отключите аккумуляторную батарею. Теперь откройте водительскую дверь и при помощи отвертки подденьте два фиксатора крепления декоративной обшивки салона. Отодвиньте ее в сторону и вы увидите блок. используя крестообразную отвертку открутите винты крепления БП. Делайте это аккуратно, чтобы в процессе не слетели провода с клемм. Как только БП откручен, отведите его вниз. Но не тяните его сильно, чтобы не оборвать провода

Обратите внимание! Перемычки необходимо устанавливать на те провода, через которые с моторного отсека поступает напряжение. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь будет проходить напряжение, питающее несколько компонентов электрооборудования

Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13. Теперь вам нужно по очереди демонтировать каждый провод, начиная с первого предохранителя со старого БП, и смонтировать его на новый. ту операцию проделайте с каждый контактом, до самого последнего провода. Когда все контакты будут на своих местах, следует проверить, правильно ли вы все сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, то все действия были выполнены верно. К примеру, включите ближний свет фар и вытащите один из элементов БП, отвечающий за левую или правую фару. Если она погасла, то вы все сделали правильно. Аналогично произведите проверку каждого предохранителя. Если при демонтаже элемента устройство продолжает работать, то перемычка, по всей видимости, установлена некорректно, поэтому перепроверьте схему подключения.

Несколько советов по эксплуатации

Время от времени производите чистку посадочных гнезд. Как вы могли догадаться, функциональность устройств БП зависит не только от их работоспособности, но и от чистоты посадочного гнезда. Чем гнездо чище, тем сопротивление на этом участке проводки будет меньше, соответственно, нагрев элемента также будет оптимальным. Если контакты грязные, то устройство БП может греться и со временем расплавиться, что приведет к потере контакта.
Обязательно следите за тем, какую деталь вы устанавливаете в блок. Несоответствие номиналов может спровоцировать необратимые последствия. Особенно это актуально, если гнездо под предохранитель не расчищено. Если производитель рекомендует устанавливать в блок детали с номиналом 10 ампер, то используйте только такие компоненты. Если вы решили не следовать этим советам от производителя авто, то как минимум это может обернуться поломкой определенных электрических приборов. Более того, возможно короткое замыкание и как следствие, пожар.

Не вздумайте менять компонент на самодельный предохранитель, то есть копеечную монету или кусок проволоки и т.д. Разумеется, о безопасности можете забыть: короткое замыкание вам обеспечено, а, возможно, и пожар.
Если элемент блока выгорел, то не нужно сразу же менять его на новый. Для начала необходимо выяснить, какой конкретно участок цепи этот элемент защищал и подумать, что могло вызвать короткое замыкание. Настоятельно не рекомендуем вам менять сразу же компонент, если вы не разобрались с причиной его выхода из строя. Возможно, сам потребитель энергии провоцирует перегорание, а может быть, на определенном участке цепи произошел обрыв. Если первое, то потребитель напряжения следует заменить, иначе менять предохранители вы будете постоянно. Если же произошел обрыв, то провода нужно перепаять и тщательно заизолировать.
Если элементы плавятся, то также не стоит их сразу же менять. Если расплавляется непосредственно плавкая нить, находящаяся внутри предохранителя, то, вероятнее всего, произошло короткое замыкание. Но если расплавился сам пластиковый корпус компонента, то это может говорить о том, что проблема в самом контакте блока. Также это может стать следствием перегрузки участка цепи, который защищается этой деталью.
Если вы устанавливаете на свой автомобиль дополнительные потребители энергии, то запомните о том, что каждое электроборудование нуждается в своем предохранителе. То есть, если вы ставите электрические стеклоподъемники на машину, то для них в любом случае установите дополнительный контакт. Но не переусердствуйте — на незначительные источники потребления напряжения не стоит вешать много предохранителей.

Если вы хотите, чтобы БП в вашем авто нормально функционировал, то просто уделяйте ему внимание время от времени

Расположение и электросхема

Сам БП представляет собой две линейки с плавкими предохранителями, который установлен в салоне авто и крепится к кузову при помощи двух гаек. В частности, он расположен со стороны водительского сидения под панелью приборов. Ниже показана схема устройства, а также назначение каждого элемента.

Схема блока старого образца, установленного в автомобиле ВАЗ 2106 Описание и назначение каждого предохранителя блока автомобиля ВАЗ 2106

Как вы видите, практически все цепи автомобиля отечественного производства защищаются при помощи плавких устройств. Однако, и здесь есть исключения. В частности, речь идет о:

втягивающем реле стартера — оно отсутствует;
также не защищена цепь питания катушки реле, которая обеспечивает работоспособность вентилятора радиатора охладительной системы;
катушка зажигания также не защищена реле;
если на вашем авто установлен БП старого образца, то в нем нет цепи питания коммутатора и датчика Холла.

Элемент, установленный в БП рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по несложной формуле — напряжение всех потребителей энергии в проводе нужно умножить на число запаса, составляющее от 1.2 до 1.5. Так что для того? чтобы срабатывание было устойчивым, номинал элементов блока должен совпадать.

Автомобиль ВАЗ 2106

Необходимо добавить, что очень часто владельцы 2106 допускают ошибки, эксплуатируя вместо плавкого устройства обычную монету. Этого лучше не делать, поскольку в любой момент у вас в машине может возникнуть короткое замыкание. Поэтому БП старого образца, как и любой другой узел машины, также требуют периодического проведения техобслуживания. Из-за конструктивных особенностей, то есть слабых держателей БП или регулярно окисляющихся наконечников, вы можете заметить подгорание контактной части.

Таким образом из-за увеличенного сопротивления контакта возникает перегрев и состояние контакта элемента ухудшается. В результате этого могут появляться дополнительные проблемы с проводкой транспортного средства. Чтобы этого не произошло, следует периодически, как минимум два раза в год, делать осмотр БП в целом. Сделайте прочистку посадочных гнезд, делайте осмотр БП и вовремя меняйте вышедшие из строя предохранители.

Но это все касается БП старого образца. Некоторые владельцы этих моделей авто, учитывая, появляющиеся периодически проблемы с БП старого образца, меняют его на новый.

БП для автомобиля ВАЗ 2106 нового образца
