Блоки предохранителей в моторном отсеке Kia Ceed 1 поколения

Первая версия

Силовой блок подкапотного пространства Киа Сид 2007 спрятан под пластиковым кожухом. На его тыльной части находится схема предохранителей и реле, пластиковые клещи для их изъятия.

Далее представлена расшифровка (с указанием порядковых номеров) защищаемых плавкими вставками Kia Ceed 2011 электрических цепей:

• ABS 2, 1 (1, 2) – антиблокировочная и стабилизационная система (20 и 40А);
• B+1, B+2 (3, 24) – ЭБУ салонного оборудования (50А);
• RR HTD (4) – подогрев внешних зеркал (40А);
• BLOWER (5) – охлаждающий вентилятор радиатора мотора (40А);
• C/FAN (6) – охлаждающий вентилятор радиатора кондиционера (40А);
• H/LP WASHER (7) – омывающий комплекс оптики спереди (20А);
• SPARE (8, 14, 15, 17) – не задействован (запасной);
• ALTERNATOR (9) – генератор (125А);
• MDPS (10) – ЭУР (80А);
• FR FOG (11) – ПТФ спереди (15А);
• A/CON (12) – кондиционер;
• HAZARD (13) – световое оповещение аварийной остановки (15А);
• F/PUMP (16) – насос подачи топлива (15А);
• ECU 1, 2, 3 (18, 19, 20) – ЭБУ двигателя (20А);
• INJ (21) – кондиционер, топливные форсунки (15А);
• SNSR2, 1 (22, 34) – датчики;
• HORN (23) – цепь подачи сигнала (15А);
• ING2 (25) – выключатель зажигания, стартер (40А);
• IGN1 (26) – выключатель зажигания (30А);
• ECU (27) – основное реле (30А);
• ABS (28) – антиблокировочный, стабилизационный программный комплекс, датчик ESP;
• ECU2 (29) – зажигание;
• B/UP (30) – лампочка заднего хода;
• H/LP LO RH, LH (31, 32) – правый и левый ближний свет;
• H/LP HI (33) – дальний свет (20А).

Релейная часть:

• C/FAN 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора ДВС (R1, R2);
• START – пусковое устройство (стартер) (R3);
• F/PUMP – насос подачи топлива (R4);
• A/CON – система кондиционирования (R5);
• H/LP LO, HI – ближний, дальний свет (R6, R8);
• HORN – сигнал (R7);
• FOG LP – ПТФ сзади (R9);
• WIPER – дворники (R10);
• MAIN – основное реле (R11).

Вторая версия

Схема Вторая вариация блока предохранителей в моторном отсеке Киа Сид 2009 находится в том же месте, что и первая. Далее представлена расшифровка защитных элементов схемы для Kia Ceed 2010:

• 1, 9 – основное реле;
• 2, 16 – система кондиционирования;
• 3, 18 – насос подачи топлива;
• 4, 12, 17 – ЭБУ двигателя;
• 5 – антиблокировочная, стабилизационная система;
• 6 – фонарь заднего хода;
• 7, 8, 10, 14, 29, 34, 36, 46 – не задействован;
• 11, 13 – датчики;
• 15 – кондиционер, топливные форсунки;
• 19, 42 – вентилятор;
• 20, 30 – реле дальнего, ближнего света;
• 21 – сигнал;
• 22, 26 – вторая и первая скорость охлаждающего вентилятора;
• 23 – реле пускового устройства;
• 24 – ПТФ сзади;
• 25 – дворники;
• 27, 28 – левый и правый ближний свет;
• 31, 32 – антиблокировочная и стабилизационная система;
• 33 – ПТФ спереди;
• 35, 45 – ЭБУ салонного оборудования;
• 37 – релейная часть с плавкой вставкой цепи включения сигнала;
• 38 – ЭУР;
• 39 – замок зажигания, пусковое устройство;
• 40 – подогревательный комплекс наружных зеркал;
• 41 – вентилятор кондиционера;
• 43 – генератор;
• 44 – замок зажигания.

Схема

Дополнительный блок для дизельных двигателей

На дизельных модификациях Киа Сид 2011 установлен дополнительный релейный блочок. Он находится в моторном отсеке со стороны правого крыла. Блочок состоит из следующих реле:

• 12 – подогрева топливного фильтрующего элемента;
• 13, 14, 15 – PTC 3, 2, 1;
• 16 – свечей накала.

Процесс замены предохранителя

Замена предохранителей на автомобилях Тойота Камри 40 с двигателями на 2.4 и 3.5 литра производится в одинаковой последовательности. Для того, чтобы поменять перемычку необходимо воспользоваться инструкцией, приведенной ниже.

• Выключить все электроприборы и зажигание.
• Открыть капот и отсоединить минусовую клемму от аккумуляторной батареи.
• Не зависимо от того, в каком из монтажных блоков предохранитель вышел из строя, необходимо разобрать корпус блока, расположенного в подкапотном пространстве. В его крышке закреплены три запасных перемычки и специальные пластиковые щипчики, позволяющие удобно вынимать предохранители.

Расположение запасных предохранителей и пластмассовых щипчиков

Далее необходимо обнаружить перемычку, отвечающую за обесточенную цепь, например топливного насоса. Для этих целей можно обратиться к мануалу по эксплуатации Тойота Камри асв 40, либо получить требуемую информацию с пояснений, приведенных на крышках монтажных блоков. Так, например, за цепь габаритов отвечает синий предохранитель №14 с номинальным током 15 А, расположенный в салоне. Данную информацию можно получит с нижеприведенной крышки Камри 40 2008 года производства.

Информация на крышке

После определения требующего замены предохранителя, необходимо взять его за корпус при помощи специальных пластиковых щипчиков, как показано на рисунке ниже. Не рекомендуется пошатывание, раскачивание и выкручивание перемычки во время ее изъятия. Это приведет к повреждению посадочного гнезда и установленный новый предохранитель не будет в нем надежно фиксироваться. Ненадежный контакт в последующем приведет к искрениям и нестабильному питанию цепи, например, системы блокировки включения коробки передач.

Изъятие предохранителя с использованием пластиковых щипцов

После изъятия предохранителя следует убедится в его неисправности. Самый простой способ заключается в визуальном осмотре. Исправность перемычки определяется согласно рисунку ниже.

Определение исправности предохранителя при помощи визуального осмотра

Если в процессе осмотра не удается обнаружить разрыв, то необходимо прозвонить перемычку с помощью мультиметра. Отсутствие звукового сигнала в процессе проверки говорит о повреждении предохранителя.

Процесс «прозвонки» предохранителя с помощью омметра или мультиметра

• Выбирая новый силовой предохранитель необходимо проконтролировать то, какие силовые токовые нагрузки он может выдержать. Например, для работы ближнего света стоят перемычки на 15 А. Цветовое обозначение также рекомендуется соблюдать, но оно не столь критично как номинальный ток.
• Ровным движение поставит предохранитель в его посадочное место. Запрещено использовать перемычки, рассчитанные ток отличный от номинала в большую сторону. Это может привести к порче оборудования, нарушениям в работе бортовой сети и стать причиной возгорания машины.

Расположение блоков предохранителей в КИА Оптима

Автомобили оснащаются системой электропитания постоянного тока с отрицательными выводами, подключенными к кузову или картеру коробки передач либо двигателя. Выпуск KIA Optima серии TF стартовал в 2010 г. Модель получила обозначение K5 на внутреннем рынке Южной Кореи.

С 2015 по 2020 гг. собирались автомобили с кузовом JF. Они оснащались только кузовами типа седан, могли комплектоваться дизелем или бензиновым мотором. На части из них ставилась механическая коробка, но чаще встречаются экземпляры с автоматической трансмиссией.

Блоки под капотом

Модуль для установки управляющих реле и силовых плавких вставок находится в моторном отсеке. Коробка из ударопрочного пластика снабжена съемной крышкой и закреплена на полке крыла рядом с батареей. Для ремонта или обслуживания необходимо отстегнуть защелки и снять кожух вверх. Дополнительный блок установлен на клемме аккумулятора. На левой части моторного щита стоит коробка для защиты цепи кнопки пуска и остановки мотора. Расположение модулей не зависит от года выпуска или поколения, но количество предохранителей определяется перечнем оборудования.

В салоне

В конструкции электрической проводки на KIA Optima имеется вспомогательный блок для предохранителей, защищающих слаботочные цепи. Коробка расположена в глубине панели приборов. Точки монтажа одинаковы для автомобилей с кузовами TF и JF. Для доступа необходимо снять крышку, расположенную со стороны левой ноги водителя. Кожух потянуть на себя и вверх, выводя фиксаторы из посадочных гнезд.

Расположение предохранителей в салоне.

Какие датчики давления стоят в шинах Kia Optima

• контроллер для сбора и регистрации данных о состоянии шин крепится на колесе;
• с заданной частотой датчик передает данные трансиверу через Bluetooth;
• программа устройства TMPS обрабатывает информацию и сравнивает данные с допусками, сигнализируя о проблемах в случае превышения нормальных предельных значений;
• предельные значения задаются исходя из рекомендаций производителя при установке устройства.

Что делать, если колесо спустило, а насоса нет? Первым делом проверяют давление в скатах с помощью манометра. Если оно недостаточное, их подкачивают. Не всегда причина в этом. В Киа ошибка бывает загорается и после переобувки при нормальном давлении. В таком случае колеса надо подкачать на 0,2 атмосферы больше нормы и проехаться полчаса.

Назначение, виды и цвета электропредохранителей

Предохранители Альмера G15 являются защитным элементом различного электрооборудования от следующих явлений:

• короткие замыкания;
• токовые перегрузки.

Их схема может быть выполнена одним, двумя или тремя блоками. При этом каждый из них отвечает за работоспособность комплекса оборудования, а отдельный элемент за защиту конкретного прибора.

Различают следующие виды предохранителей:

Штекерные предохранители

Штекерные – наиболее распространенные, состоят двух штекеров, между которыми расположена плавкая вставка на определенную величину тока. Она закрывается пластиковым кожухом. При превышении максимального значения тока протекающего по вставке, происходит ее перегорание.

Биметаллические – в указанном виде предохранителей, плавкая вставка заменена на биметаллические пластины с посеребренными контактами, которые плотно прилегают друг к другу. При возникновении не нормального режима, пластины нагреваются и размыкаются. Их дальнейшее соприкосновение произойдет после остывания металла.

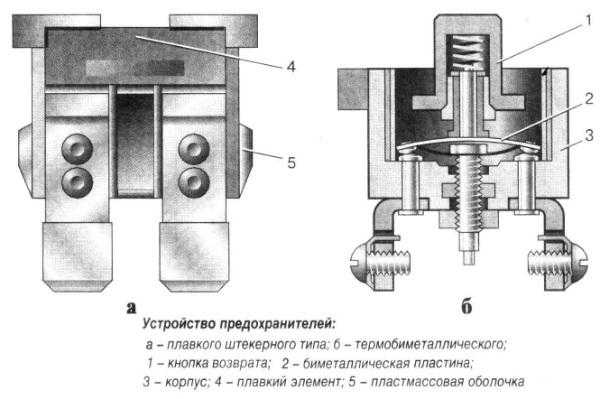

Штекерный и биметаллический с пружиной предохранители

Пружинные биметаллические – по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение. Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая удерживает пластину в отключенном положении. Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину.

Выпуск предохранителей осуществляется с различным токовым номиналом. При этом изготовители придают каждому номиналу конкретный окрас. В большинстве случаев, используются следующие цвета:

• черный – 1А;
• серый – 2А;
• фиолетовый – 3А;
• коричнево-желтый – 5А;
• темно-коричневый – 7.5А;
• красный – 10А;
• голубой – 15А;
• желтый – 20А;
• белый – 25А;
• зеленый – 30А;
• оранжевый – 40А;
• голубой – 60А;
• коричневый – 70А;
• светло-желтый – 80А;
• сиреневый – 100А.

Оттенки цветов могут отличаться

Kia Optima 3 — предохранители и реле
