Kia Sportage 2 предохранители и реле
Имеется разделение на борта. Независимые магистрали защищены вставками 22 и 29 для правой и левой стороны машины.
Выключатель установлен при помощи вставки 19 салонного блока. Лампочки запитаны через элемент Магистраль выведена через высокопроизводительный предохранитель 28 в моторном отсеке.
Выключатели блокировки установлена на номере Сложная система вентиляции воздуха в автомобиле вынудила изготовителя установить сразу 4 вставки, отвечающие за нормальную работу электроники: 20, 29, 43 и Освещение крутилок и регуляторов выполнено через элемент Магистраль муфты компрессора выведена на реле 6 под капотом.
Предохранители и реле KIA Sportage (JE / KM; 2004-2010) — Предохранители
В этой статье мы рассмотрим KIA Sportage (JE / KM) второго поколения, выпускавшиеся с 2004 по 2010 годы. Здесь вы найдете схемы блоков предохранителей для блоков предохранителей 2004, 2005, 2006, 2007, 2008, 2009 и KIA Sportage. 2010, информация о расположении панелей предохранителей внутри автомобиля и назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей расположен за крышкой на водительской стороне панели приборов.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека
Внутри крышек панели предохранителей / реле есть этикетка с названием и емкостью предохранителя / реле. Не все описания панели предохранителей в этом руководстве могут относиться к вашему автомобилю.
Замена перегоревших предохранителей вручную
На KIA Sportage 3 используются низкопрофильные ножевые предохранители в прозрачном пластмассовом корпусе.
Перед заменой перегоревшей перемычки нужно выяснить и устранить причину неисправности:
- заизолировать оголенные участки проводов;
- отключить от розеток мощное оборудование;
- просушить залитую водой печатную плату;
- протянуть и зачистить контакты;
- замерить напряжение в бортовой сети;
- проверить соответствие схеме номиналов предохранителей;
- убрать проволоку, гвозди, монеты, которыми иногда заменяют калиброванные вставки в экстренных случаях.
Потом нужно предупредить поражение водителя электрическим током:
- Припарковать кроссовер на ровной дороге.
- Поставить его на ручник.
- Обесточить электроприборы.
- Вынуть ключ из замка зажигания.
- Отбросить клеммы с АКБ.
Затем можно приступить к замене испорченной перемычки:
- Вскрыть монтажный модуль.
- Найти по схеме нужное гнездо.
- Убедиться в неисправности визуально или прозвонить вставку тестером.
- Удалить сгоревшую деталь диэлектрическими клещами.
- Поставить новую подходящего номинала.
- Завести мотор.
- Попробовать в работе отказавший прибор.
- Собрать монтажные боксы, если ремонт прошел удачно.
Необходимо периодически устраивать ревизию запасных предохранителей. Если каких-либо перемычек не хватает – покупать недостающие в специализированном магазине.
Блок в салоне

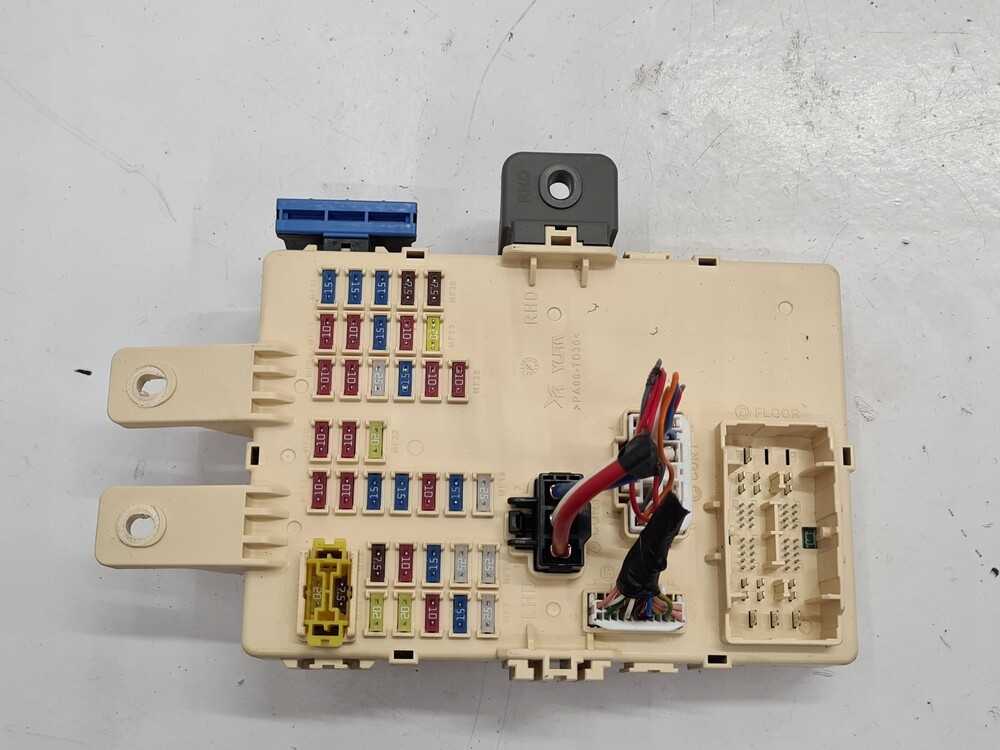

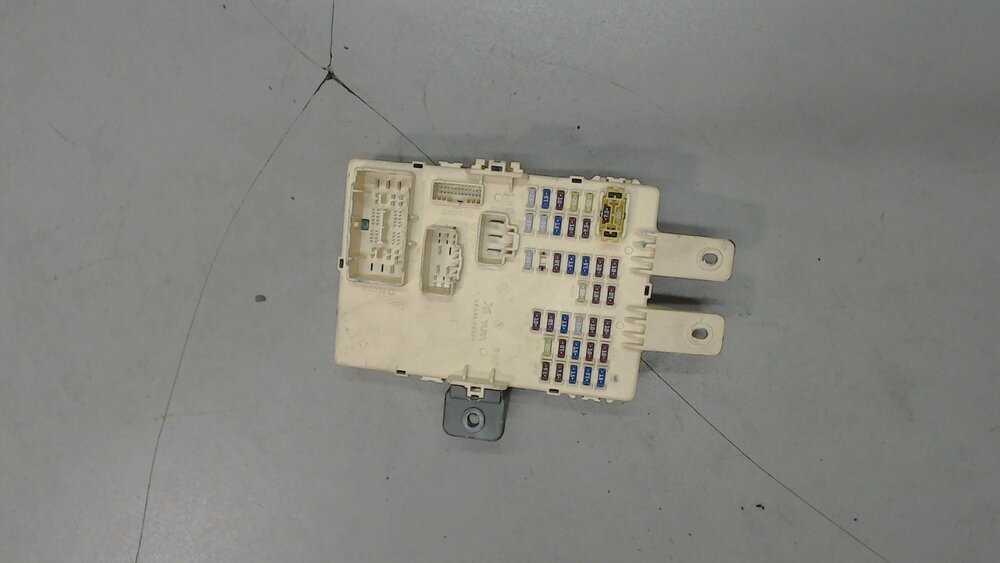

Блок предохранителей в салоне Kia Sportage III
Первоначально разберемся, где смонтирован салонный монтажный блок Киа Спортейдж 3. Он установлен под декоративной крышкой в нижней части торпедо с левой стороны от рулевой колонки под блоком кнопок. В нем задействованы предохранители типа микро.
В Kia Sportage III задействованы предохранители типа micro

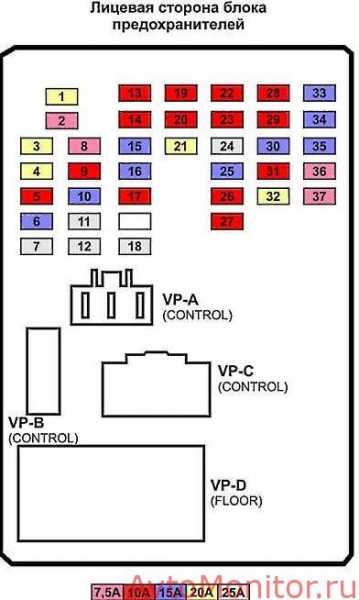

Схема защитного блока электрического оборудования Kia Sportage 3 в салоне состоит из следующих предохранителей:
Схема защитного блока электрического оборудования Kia Sportage 3 в салоне
- F1 – мультимедийный комплекс (20А);
- F2 – антенна для приема радиосигнала (7,5А);
- F3 – электрический привод стекол спереди (20А);
- F4 – регулятор положения кресла водителя (20А);
- F5 – сигнализация, парковочная программа с обзорной камерой вида сзади, привод внешних зеркал, соединитель проверки и канала передачи данных;
- F6 – привод люка;
- F7 – усилитель мультимедийного оборудования (25А);
- F8 – программа управления автоматической трансмиссией, ключ блокировки на электромагнитной основе (7,5А);
- F9 – дополнительное освещение поворотов;
- F10 – подогрев кресла водителя;
- F11, F12 – привод задних стекол с правой и левой стороны соответственно (25А);
- F13 – подсветка в солнцезащитных козырьках, замка зажигания, багажного отделения, салонного пространства, приборная панель, ЭБУ кондиционера, ВСМ, часы с цифровым экраном, датчики открытия дверей и давления в шинах;
- F14 – кнопка запуска и останова силового агрегата, управляющая программа электронного ключа, фиксатор брелока;
- F15 – реле управления замками задних дверей и багажника, IСМ – двойное блокирование;
- F16 – ВСМ;
- F17 – релейная часть ПТФ сзади;
- F18, F23 – центральный замок и зажигание;
- F19 – центральный замок и система зажигания, релейная часть сигнализации, цепь питания монтажного блока подкапотного пространства (25А);
- F20 – стоповые огни, ЭУР, 4WD, IPS, регулятор наклона света блок-фар, программный комплекс помощи при парковке;
- F21 – цепь питания монтажного блока подкапотного пространства (20А);
- F22 – приборная панель;
- F24 – дворники лобового стекла и рычаг управления под рулевым колесом, реле дворника в моторном отсеке (25А);
- F25 – розетка для переднего пассажира;
- F26, F29 – BCM, центральный замок и зажигание;
- F27 – привод люка, программное управление кондиционером, мультимедийный комплекс, усилитель, регулятор положения внешних зеркал, вентилятор отопительного комплекса, часы;
- F28 – ВСМ, приборная панель, ЭБУ системы кондиционирования, обогрев переднего ряда кресел, часы, контрольные лампочки оповещения об отклонениях, генератор;
- F30 – релейная часть, привод и рычаг управления заднего дворника;
- F31 – электрический привод люка и внешних зеркал, датчик дождя, ионизатор, ЭБУ климат-контролем, цепи питания реле охлаждающего вентилятора в силовом блоке моторного отсека;
- F32 – розетка и прикуриватель со стороны водителя, розетка для пассажиров заднего ряда кресел (20А);
- F33 – ЭБУ подушками безопасности;
- F34, F35 – переключатель подогревательного комплекса между передними и задними креслами соответственно;
- F36 – ЭБУ системы кондиционирования (7,5А);
- F37 – ЭБУ программного комплекса кондиционирования, привод внешних зеркал (7,5А).

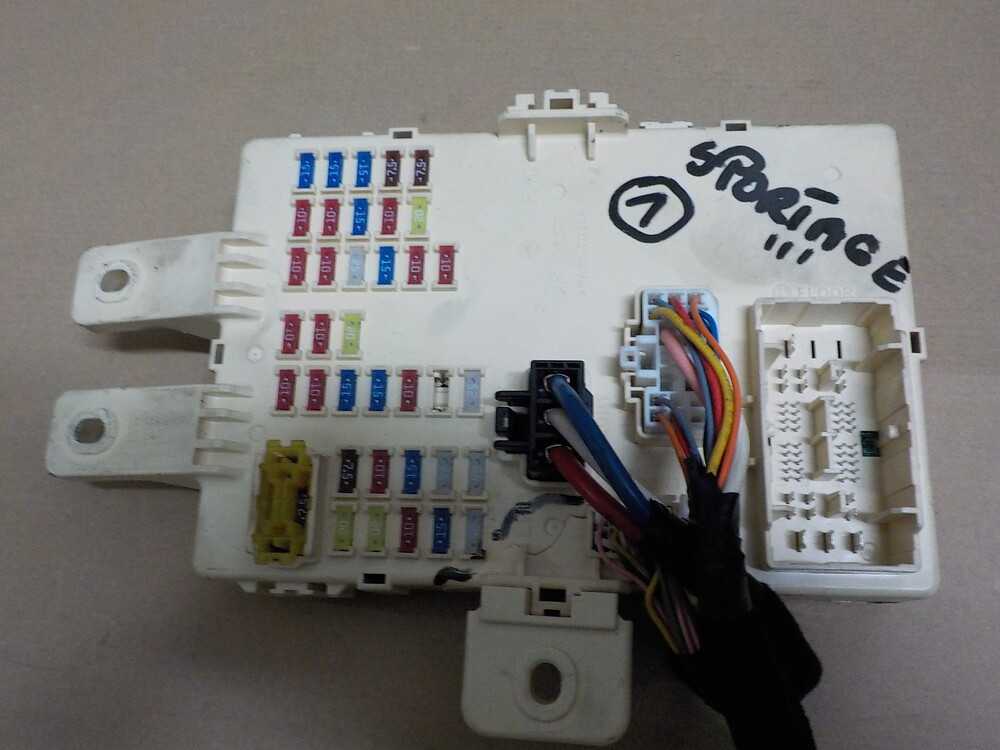

Предохранители в салоне Kia Sportage III
Наибольшая часть предохранителей Спортейдж 3 в салонном пространстве рассчитана на выдерживание номинального тока в десять пятнадцать ампер. К первым относятся F5, F9, F13, F14, F17, F20, F22, F23, F26, F27, F28, F29, F31, а ко вторым – F6, F10, F15, F16, F18, F25, F30, F33, F34, F35.

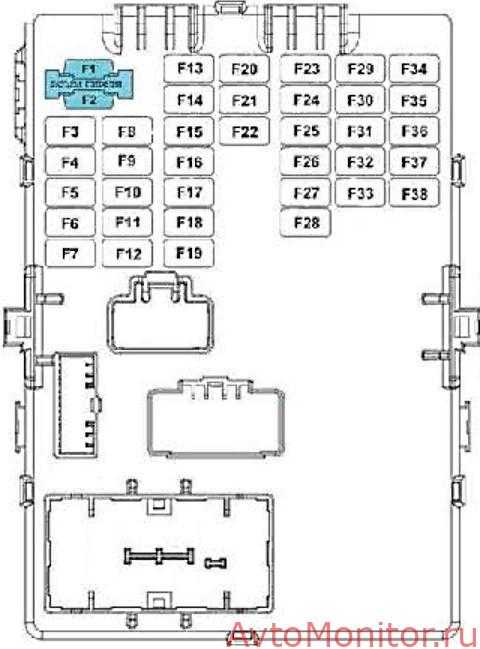

Схема на крышке салонного блока предохранителей Kia Sportage 3
Блок в салоне
Он находится в нижней части приборной панели за защитной крышкой.
Обозначение на крышке
Фото — схема
Описание
| 1 | 30А Электропривод сиденья водителя — P/SEAT DRV |
| 2 | 25А Омыватель фар — H/LP WASHER |
| 3 | 25А Электро стекло подъемники (правая сторона) — P/WDWRH |
| 4 | 10А Электропривод замка двери задка — T/GATE OPEN |
| 5 | 25А Электро стекло подъемники (левая сторона) — P/WDWLH |
| 6 | 20А Центральный замок — DR LOCK |
| 7 | 20А Запасной — SPARE |
| 8 | 20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2 |
| 9 | 20А Электропривод сиденья водителя — P/SEAT ASS |
| 10 | 15А Стеклоочиститель окна двери задка — RR WIPER |
| 11 | 7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3 |
| 12 | 15А Обогрев передних сидений — S/HEATER FRT |
| 13 | 10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC |
| 14 | 7,5А Кондиционер — A/CON |
| 15 | 7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2 |
| 16 | 10А Обогрев наружных зеркал, кондиционер — HTD MIRR |
| 17 | 7,5А Освещение салона — INTERIOR LAMP |
| 18 | 7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2 |
| 19 | 7,5А Противоугонная сигнализация — B/HORN |
| 20 | 20А Электропривод люка в крыше — SUNROOF |
| 21 | 10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2 |
| 22 | 15А Обогрев рулевого колеса — HTDSTRG |
| 23 | 20А Блок предохранителей и реле в моторном отсеке — IG1 |
| 24 | 25А Стеклоочиститель ветрового окна, датчик дождя — WIPER |
| 25 | 7,5А Иммобилизатор — MEMORY 2 |
| 26 | 7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1 |
| 27 | 10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH |
| 28 | 7,5А Комбинация приборов, часы — CLUSTER |
| 29 | 7,5А Электро усилитель рулевого управления — POWER STEERING |
| 30 | 7,5А Резерв — SPARE |
| 31 | 7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START |
| 32 | 15А Аудиосистема, часы — MULTI MEDIA |
| 33 | 10А Резерв — SPARE |
| 34 | 25А Система доступа в автомобиль без ключа — PDM 1 |
| 35 | 15А Передняя электрическая розетка — P/OUTLET 1 |
| 36 | 7,5А Комбинация приборов — A/BAG IND |
| 37 | 10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1 |
| 38 | 15А Система пассивной безопасности SRS — A/BAG |
За прикуриватель отвечает предохранитель 8 на 20А.
Основной блок

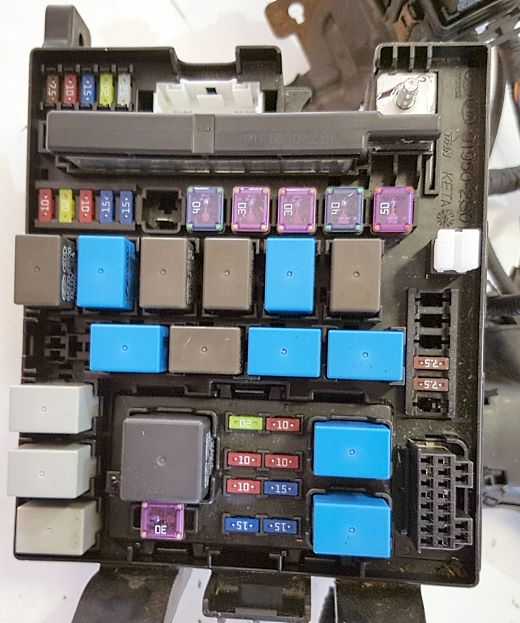

Главный блок предохранителей и реле находится в левой части подкапотного пространства.
Пример расположения
Схема с крышки блока
Фото — схема
Обозначение предохранителей
| 1 | 25А Резерв — SPARE |
| 2 | 7,5А Резерв — SPARE |
| 3 | 10А Свет заднего хода — B/UPLP |
| 4 | 15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4 |
| 5 | 10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3 |
| 6 | 15A Электронный блок управления АКП, стоп-сигналы — TCU2 |
| 7 | 10А Резерв — SPARE |
| 8 | 15А Резерв — SPARE |
| 9 | 20А Резерв — SPARE |
| 10 | 15A Топливный насос — F/PUMP |
| 11 | 15A Электронный блок управления двигателем — ECU3 |
| 12 | 15A Звуковые сигналы — HORN |
| 13 | 10A Топливный насос — INJECTOR |
| 14 | 10A Электронный блок управления двигателем — ECU2 |
| 15 | 20A Катушки зажигания — IGN COIL |
| 16 | 10A Стартер, система изменения фаз газораспределения — ECU9 |
| 17 | 20A Электронный блок управления двигателем — ECU1 |
| 18 | 10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8 |
| 19 | 15F Обогрев ветрового стекла — DEICER |
| 20 | 15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP |
| 21 | 20A Электронный блок управления двигателем — TCU1 |
| 22 | 40A Электронный блок управления АКП — DCT1 |
| 23 | 40A Предохранители №10-18 — EMS |
| 24 | 50А Блок предохранителей в салоне — B+3 |
| 25 | 50А Электро вентилятор отопителя — BLOWER |
| 26 | 10А Кондиционер — A/CON |
| 27 | 10А Датчик дождя — WIPER FRT |
| 28 | 40А Обогрев заднего стекла — RRHTD |
| 29 | 40А Выключатель зажигания, блок предохранителей в салоне — IG1 |
| 30 | 40А Электронный блок управления АКП — DCT2 |
| 31 | 30А Электропривод стояночного тормоза — EPB1 |
| 32 | 30А Электропривод стояночного тормоза — EPB1 |
| 33 | 40А Электро вентилятор радиатора системы охлаждения — C/FAN |
Блоки в салоне
Блок предохранителей
Находится в торце приборной панели, со стороны водителя. Для доступа снимите защитную крышку.
Схема на русском
Оригинальная схема с крышки блока
Описание
| TAIL RH | 10А Правый задний комбинированный фонарь, правая фара, реле передних противотуманных фар блок управления освещением для езды в дневное время (DRL), освещение |
| RR HTR | 30А Реле обогрева заднего стекла, контакт |
| HAZARD | 15А Реле аварийной сигнализации, выключатель аварийной сигнализации, ЕТАСМ, панель приборов, много функциональный переключатель, левый /правый задний комбинированный фонарь, левая /правая фара, лампа левого /правого бокового повторителя указателя поворота |
| HTD MIRR | 15А Привод регулировки левого /правого бокового зеркала заднего вида, блок управления кондиционером |
| TAIL LH | 10А Левая фара, левый задний комбинированный фонарь, левый /правый фонарь освещения номерного знака |
| ECU (B+) | 10А Блок управления трансмиссией (ТСМ), блок управления иммобипайзером |
| P/OUTLET RR | 15А Задняя розетка |
| RR FOG | 10А Реле задних противотуманных фар |
| RR WIPER | 15А Панель приборов, ETACM, лампа освещения багажного отделения, лампа освещения кузова, переключатель стекло подъемника двери багажного отделения, переключатель стекло подъемника задней двери, реле очистителя заднего стекла, многофункциональный переключатель, реле обогрева заднего стекла |
| START | 10А Реле охранной сигнализации, реле блока круиз-контроля, реле стартера, переключатель режимов работы трансмиссии |
| AV | 10А Аудиосистема |
| P/OUTLET FR | 15А Передняя розетка |
| OBD II | 10А Разъем передачи данных, многоцелевой контрольный разъем |
| S/HTR | 20А Выключатель подогрева сиденья водителя /пассажира |
| C/ LIGHTER | 15А Прикуриватель |
| AUDIO | 10А Выключатель привода регулировки зеркала заднего вида, электронные часы, ЕТАСМ, аудиосистема |
| ROOM LP | 10А Выключатель системы, напоминающей водителю о ключе, оставленном в замке зажигания, панель приборов, ЕТАСМ, лампа освещения салона, блок управления кондиционером, цифровые часы, лампа освещения багажного отделения, выключатель управления люком |
| S/ROOF & D/LOCK | 20А Правая /левая лампы подсветки передних дверей |
| A/CON | 10А Реле запирания/ отпирания дверей, контроллер управления люком, электро хроматическое зеркало |
| IGN | 10А Реле фар, датчик AQS, блок управления освещением для езды в дневное время (DRL), реле обогрева топливного фильтра |
| PAVDW 1 | 30А Выключатель электрического стекло подъемника окна водителя выключатель электрического стекло подъемника левого заднего окна |
| P/WDW 2 | 30А Выключатель электрического стекло подъемника окна водителя /пассажира, выключатель электрического стекло подъемника правого заднего окна |
| IG COIL | 20А Катушка зажигания |
| T/SIG | 15А Выключатель аварийной сигнализации, автоматический световой датчик |
| A/BAG IND | 15А Приборная панель |
| CLUSTER | 10А Приборная панель, ETACM, блок управления иммобилайзером, резистор предварительного возбуждения, генератор, блок управления DRL |
| B/UP | 10А Выключатель лампы заднего хода, переключатель режимов работы трансмиссии |
| A/BAG | 10А Электронный блок управления системой SRS |
| ABS | 15А Блок управления ABS, блок управления ESP, датчик ускорения, выключатель противо пробуксовочной системы (TCS), выключатель ESP, датчик угла поворота рулевого колеса |
| ECU | 10А Блок управления иммобилайзером, датчик скорости автомобиля, блок управления двигателем (ЕСМ), генератор импульсов ТСМ А/В, выключатель сигнализации топливного фильтра, блок круиз-контроля, датчик массового расхода воздуха, электронный блок управления полным приводом, выключатель стоп-сигнала, много функциональный выключатель |
Блок реле
Отдельные элементы реле могут находится под панелью, рядом с рулевой рейкой: реле аварийной сигнализации и указателей поворотов, задних противотуманных фар, сигнализации или центрального замка.
Внедорожник Kia Sportage 1 го поколения выпускался в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. За это время данная модель проходила обновление 2 раза. В данной публикации Вы найдёте описание предохранителей и реле Киа Спортейдж 1 со схемами блоков и фото-примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Не подходят схемы или не то поколение Киа Спортейдж?
Блок с предохранителями в салоне
| Обозначение на схеме | Защищаемая цепь | Максимальный ток | |
|---|---|---|---|
| TAIL HR | Правые габариты, правые задние огни, правая фара, противотуманные фары | 10 | |
| Тип 1 | Лампа освещения номерного знака прицепа | ||
| Тип 2 | ДХО | ||
| RR HTR | Обогреватель стекла задней двери | 30 | |
| Тип 1 | ЭБУ системой ЕТАСS | ||
| Тип 2 | предохранитель (HTD MIRR) | ||
| HAZARD | Аварийная сигнализация, ЭБУ системой ЕТАСS, комбинация приборов, комбинированный подрулевой переключатель, задний комбинированный фонарь,повторитель указателя поворота | 15 | |
| Тип 1 | Лампа освещения прицепа | ||
| Тип 2 | Фары | ||
| RR WIPER | Очиститель стекла задней двери, комбинация приборов, ЭБУ системой ЕТАСS, фонарь освещения багажного отделения, дополнительный фонарь освещения багажного отделения, подрулевой комбинированный переключатель, обогреватель стекла задний двери | 15 | |
| Тип 2 | Переключатель управления задними стеклоподъемниками | ||
| START | Выключатель запрещения запуска, реле противоугонной системы, круиз-контроль, стартер | 10 | |
| Тип 1 | Замок зажигания | ||
| AV | Магнитола | 10 | |
| Р/OUT- LER.FR | Розетка в передней части салона | 15 | |
| OBD 11 | Диагностический разъем, универсальный сервисный разъем | 10 | |
| S/HTR | Обогреватели передних сидений | 20 | |
| SPARE | Резерв | 15 | |
| C/LIGHTER | Прикуриватель | 15 | |
| AUDIO | ЭБУ системой ЕТАСS | 10 | |
| Тип 1 | Магнитола, центральный замок, боковые зеркала заднего вида c электроприводом, часы | ||
| ROOM LP | Комбинация приборов, ЭБУ системой ЕТАСS, кондиционер, часы, фонарь освещения салона, дополнительный фонарь освещения багажного отделения, подсветка проемов боковых дверей, лампы местной подсветки, переключатель управления люком крыши, | 10 | |
| Тип 2 | датчик наличия ключа в замке зажигания | ||
| S/ROOF & D/LOOK | Блокировка замков дверей, привод люка крыши | 20 | |
| A/CON | ЭБУ (система ЕТАCS, кондиционер), электрохромное зеркало, вентилятор отопителя, контроллер люка крыши | 10 | |
| IGN | ДХО, датчик системы AQS, фары, противотуманные фары, подогреватель топливного фильтра дизельного мотора | 10 | |
| Р/WDW- 1 | Стеклоподъемники (левые) | 30 | |
| Р/WDW- 2 | Стеклоподъемники (правые) | 30 | |
| 1G/COIL | Катушка зажигания (двигатель G66A) | 20 | |
| SPARE | Резерв | 10 | |
| T/SIG | Выключатель аварийной сигнализации, датчик солнечного света | 15 | |
| A/BAG IND | Комбинация приборов | 10 | |
| CLUSTER | Комбинация приборов, ЭБУ (системами ETACS, ДХО, иммобилайзер), | 10 | |
| Тип 2 | Резистор обмотки возбуждения генератора возбуждения | ||
| B/UР | Выключатель фонарей заднего хода, выключатель запрещения запуска | 10 | |
| А/BAG | Тип 1 | ЭБУ SRS, задние габариты | 15 |
| ABS | ЭБУ (ABS, ESP) | 10 | |
| Тип 2 | ВыключательESP/I-CS, датчик замедления, датчик положения рулевого колеса | ||
| ECU | ЭБУ (АКПП, иммобилайзера, двигателя, системы поддержания постоянной скорости, 4WD), выключатель стоп-сигналов, подрулевой многофункциональный переключатель, датчик скорости автомобиля, | 10 | |
| Тип 2 | Генератор импульсов «А»/»В», выключатель подогревателя линии топливоподачи (дизель), датчик массового расхода воздуха | ||
| TAIL LH | Левые габариты, левые задние огни, левая фара, подсветка номера | 10 | |
| ECU (B+) | ЭБУ АКПП и иммобилайзера | 10 | |
| P/OUT LER. RR | Розетка в задней части салона | 10 | |
| RR FOG | Тип 2 | Противотуманные фонари | 10 |
Предохранители Toyota Corolla (Е110), 1997 — 2002
Большинство цепей питания электрооборудования японского седана, универсала и хэтчбека защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.
Информация актуальна для моделей Тойота Королла (E110) 1997, 1998, 1999, 2000, 2001, 2002 года выпуска, оборудованных бензиновыми 2Е (1,3 л), 4E-FE (1,3 л), 4A-FE (1,6 л), 3ZZ-FE (1,6 л), 4ZZ-FE (1,4 л) двигателями.
В моторном отсеке
1 — основной блок предохранителей №1 в моторном отсеке автомобиля, 2 — дополнительный блок №2 в моторном отсеке автомобиля.
Фото — пример исполнения основного блока.
| Схемы моторных блоков предохранителей | ||
|
Основной блок #1 |
||
|
Блок #2, модели без системы освещения в дневное время |
||
|
Блок #2, модели с системой освещения в дневное время |
||
| № | Описание | Ток, А |
| 1 | Резерв | 5 |
| 2 | 10 | |
| 3 | 15 | |
| 4 | Аудиосистема, освещение салона, местная подсветка, освещение багажника, часы | 15 |
| 5 | Указатели поворотов и аварийная сигнализация | 10 |
| 6 | Замок зажигания, система кондиционирования воздуха, плавкие вставки «5Т» и «IGN» | 15 |
| 7 | Левая фара HEAD (LH) или HEAD (LH-UPR) | 10 |
| 8 | Система зарядки | 5 |
| 9 | Правая фара HEAD (RH) или HEAD (RH-UPR) | 10 |
| 10 | Электронный блок управления двигателем EFI | 15 |
| 11 | Звуковой сигнал | 10 |
| 28 | Система запуска, предохранители; HEAD (RH) или HEAD (RH-UPR). HEAD (LH) или HEAD (LH-UPR) | 40 |
| 29 | Вентиляторы | 30 |
| 30 | AM1 Предохранители: GIG, TURN , GAUGE ,»ECU-JG», «WIP» и «S-HTR» | 50 |
| 31 | CDS Вентилятор | 30 |
| 35 | Предохранители: FAN, CDS , HTR и А/С | 100 |
| 36 | Предохранители; АМ1, POWER, D/L, TAIL, FOG, ECU-B, STOP, DEF и «DEF l-UP/M-HTR» | 50 |
| 37 | Система освещения в дневное время | 7,5 |
| 38 | HEAD (RH-LWR) Правая фара | 10 |
| 39 | HEAD (LH-UPR) Левая фара | 10 |
| 40 | CDS Вентиляторы | 30 |
В салоне
1 — блок предохранителей №1 в салоне автомобиля, 2 — блок предохранителей №2 в салоне автомобиля.
Общий вид #1 блока.
| Схема салонных блоков Королла 110 | ||
|
Основной #1 |
||
|
Дополнительный #2 |
||
| № | Расшифровка | Ток, А |
| 12 | Указатели поворотов и аварийная сигнализация | 7,5 |
| 13 | Освещение, габариты, система кондиционирования, электропривод стеклоподъемников, обогреватель заднего стекла | 10 |
| 14 | Стеклоочистители и омыватели лобового стекла | 20 |
| 15 | Система повышения частоты вращения холостого хода, обогрев боковых зеркал | 10 |
| 16 | Система впрыска топлива, бензонасос | 10 |
| 17 | Система зарядки аккумуляторной батареи, система впрыска топлива, система подушек Безопасности (SRS) | 7,5 |
| 18 | Стоп-сигналы, дополнительный стоп-сигнал | 15 |
| 19 | Задние габариты измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, система впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок | 15 |
| 20 | OBD | 7,5 |
| 21 | Подушки безопасности, задние противотуманные фонари | 7,5 |
| 22 | Система запуска ST | 5 |
| 23 | Центральный замок | 30 |
| 24 | FOG | 15 |
| 25 | S-HTR | 15 |
| 26 | Аудиосистема, часы, предохранитель прикуривателя, электропривод боковых зеркал | 15 |
| 27 | Система кондиционирования, вентилятор | 15 |
| 32 | Обогреватель заднего стекла, предохранитель DEF I-UP, M-HTR | 40 |
| 33 | Электропривод стеклоподъемников, электропривод люка | 30 |
| 34 | Предохранитель А/С FUSE HTR | 40 |
Блоки под капотом
Основной блок
Он расположен в левой части моторного отсека за аккумуляторной батареей.
| FL1 | 80A Электроусилитель руля |
| FL2 | Распределительная коробка панели приборов 60А |
| FL3 | Блок управления ESP и ABS 40А |
| FL4 | Коробка EMS 40A |
| FL5 | Блок управления ESP и ABS 40А |
| FL6 | Реле вентилятора отопителя 40А |
| FL7 | Распределительная коробка панели приборов 60А |
| FL8 | Распределительная коробка панели приборов 60А |
| FL9 | Электровентилятор охлаждения 40А |
| FL10 | Стекло задней двери с подогревом 40А |
| FL11 | 30А Омыватели фар |
| FL12 | Замок зажигания 40А (замок |
| FL.13 | 40А Реле стартера, выключатель зажигания |
| F14 | Реле сирены сигнализации 15А |
| F15 | 15A Обогрев лобового стекла |
| F16 | 10A Стоп-сигнал |
| F17 | 20А Блок управления полным приводом |
| F18 | Катушки зажигания 20А, конденсатор |
| F19 | Реле стартера 7,5 А, реле нейтрального / парковочного положения АКП, датчик массового расхода воздуха, многофункциональный переключатель |
| F20 | 7.5A ESP, блок управления ABS и ICM, универсальный переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра |
| F21 | 7.5А АКПП |
| F22 | 15А Топливный насос |
| F23 | 15A Датчик концентрации кислорода, вентилятор охлаждения*.
Клапан регулировки давления топлива**. Модуль автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насоса, клапан регулятора давления топлива, главный клапан регулятора давления*** |
| F24 | 10А Кондиционер, форсунки*.
Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора охлаждения **. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер*** |
| F25 | 10A Выключатель стоп-сигнала*** |
| F26 | 15A RSM*
TCM*** |
| F27 | 10А Кондиционер |
| F28 | Модуль TCM 10A, электромагнитный клапан управления впрыском, датчик положения коленчатого вала, датчик положения распределительного вала, масляный клапан управления, электромагнитный клапан продувки адсорбера*.
Электромагнитный клапан охлаждения системы рециркуляции ОГ, (рециркуляция выхлопных газов), электрический запуск VGT (газораспределительная система), модуль автоматической блокировки двигателя, датчик CMP, блок реле свечей накаливания, датчик уровня масла **. EGR (рециркуляция выхлопных газов) электромагнитный клапан охлаждения, электрический запуск VGT (газораспределительная система), датчик уровня масла, вентилятор охлаждения двигателя*** |
| F29 | 20A *, ECM **, ECM *** катушки зажигания |
| FL30 | Реле управления двигателем 30А |
| R1 | Реле топливного насоса |
| R2 | Реле кондиционера |
| R3 | Реле управления двигателем (главное реле) |
| R4 | Реле предупреждения о тормозах / реле омывателя фар |
| R5 | Реле стеклоочистителя (датчик дождя) |
| R6 | Реле стеклоочистителя (медленный режим) |
| R7 | Реле вентилятора |
| R8 | Реле звукового сигнала |
| R9 | Реле — высокоскоростной электровентилятор охлаждения |
| R10 | Реле обогрева лобового стекла |
| R11 | Реле управления двигателем |
| R12 | Электровентилятор системы кондиционирования |
| R13 | Реле звукового сигнала |
| R14 | Реле охлаждающего вентилятора (низкое.) |
| R15 | Реле стартера |
| R16 | Акустическое противоугонное реле |
| R17 | Реле обогрева заднего стекла |
* Для бензиновых двигателей ** Для дизельных двигателей объемом 1,7 л *** Для дизельных двигателей объемом 2,0 л.
KIA Sportage (2014-2016) — схема предохранителей
Все об автомобилях
Поиск
- Главная
- О нас
- Свяжитесь с нами
Руководство по замене электрических предохранителей Kia Sportage — модели с 2011 по 2015 годы
Это учебник по обслуживанию автомобилей был специально написан для помощи владельцы Kia третьего поколения (2011, 2012, 2013, 2014, 2015 и 2016 гг.) Внедорожник Sportage при проверке или замене перегоревшего предохранителя или реле в моторный отсек или электрические панели салона.
Владельцы других автомобилей Kia и Hyundai такие как Optima, Forte, Cadenza, K900, Rio, Sorento, Sedona, Душа, Элантра, Велостер, Соната, Азера, Тусон, Санта-Фе, Бытие и Equus могут также посчитать эти инструкции своими руками полезными.
Этот Kia Sportage 2014 был оснащен предохранители с мини-лезвиями нового типа «Low Profile».
При необходимости их также можно заменить с немного более высокими стандартными мини-предохранителями.
Новый низкопрофильные мини-предохранители на различную силу тока рейтинги (например, 5, 10, 15, 20, 25) можно приобрести в разных магазинах такие как Walmart, Pep Boys, Advance Auto Parts, Napa, Discount Auto Запасные части или онлайн на Amazon .
В комплект входит белый пластиковый съемник предохранителей. на блоке предохранителей в моторном отсеке.Если инструмент отсутствует, вы можете использовать плоскогубцы с резиновыми ручками.
Сожмите конец белый пластиковый инструмент для извлечения предохранителей и поместите открытые губки на предохранитель вы хотите проверить или изменить.
Вытяните извлеките старый предохранитель из розетки и поднесите к источнику света.
Если тонкая металлическая полоска внутри полупрозрачная пластиковая средняя часть кажется сломанной или сгоревшей, затем старый предохранитель, скорее всего, «перегорел» и его следует заменить новым из тот же номинальный ток (например,грамм. 5, 10, 15, 20 или 25).
Если тонкий металлический стержень в центре старый предохранитель не поврежден, он должен быть исправен. Но поскольку новые предохранители настолько дешевы, что его все равно следует заменить как часть проблемы с электричеством процесс устранения неполадок.
Блоки под капотом
Основной блок
Он расположен в левой части моторного отсека за аккумуляторной батареей.
Фото – схема
Обозначение
Клапан регулятора давления топлива**.
* Для бензиновых двигателей ** Для дизельных двигателей объемом 1,7 л *** Для дизельных двигателей объемом 2,0 л.
Устанавливается на модели с дизельным двигателем.
Схема
Расшифровка
Главный предохранитель
На многих автомобилях Спортейдж 3 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
Схема
У нас на канале мы так же подготовили видео по данной статье – смотрите и подписывайтесь.
На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.
Комментарии 4
Причину нашёл, у меня также расход показывает после мойки. Подскажите если исправил ошибку.
Здравствуйте. У меня на Киа Спортейдж 3 2013г. перестал включаться парковочный радар. При включении задней передачи буква “R” на панели загорается, а силуэт машинки нет. Сигналов при приближении к препятствию тоже нет. В чём может быть причина?
Здравствуйте киа спортаж 2013 автомат полный привод перегорает предохранитель F 23 при включении зажигания.Стоит кнопка старт-стоп.
Предохранители и реле — неотъемлемая часть бортовой электросети. Первые защищают устройства и соединительные провода от короткого замыкания, а вторые обеспечивают работу высокотоковых или попеременно работающих узлов — электромотора дворников или вентилятора системы охлаждения, например.
В Kia Sportage I есть только 2 монтажных блока и поменять перегоревшие элементы можно за 5—10 минут.
Эта статья расскажет, где расположены предохранители и реле в Kia Sportage I (JA) (1993—2006 г. в.), что означают схемы под крышками монтажных блоков (МБ) и как поменять поврежденные элементы самостоятельно.
