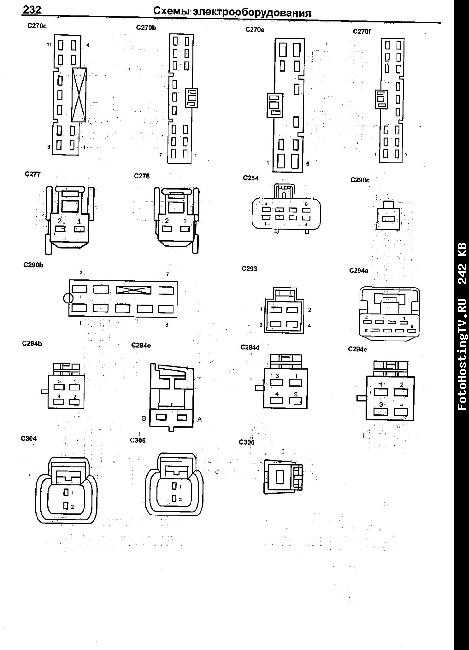

Распиновка диагностического разъема на автомобиле mazda

Где находятся предохранители

В автомобилях Мазда 3 первого поколения (2003-2009) один блок расположен под капотом, второй – в салоне. Особенность транспортного средства второго поколения (2009-2013) заключается в наличии блока предохранителей и блока реле, которые расположены под капотом, еще один находится в салоне. При разработке машин третьего поколения (2013-2018) инженеры вернулись к схеме, реализованной в исходной версии Мазда 3.

В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой

Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика

Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.

Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.

Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.

Мазда 3 второго поколения скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения

Перед тем, как приступать к работе с предохранителями и любыми другими компонентами электросети, важно отключить зажигание

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.

Passenger compartment fuse box

It is located under the dashboard (lower part of the instrument panel), on the passenger side and is covered by a protective cover. To access, simply pry with a flat screwdriver by the special notch in the cover.

Type 1

For example

Diagram

Assignment

1	5A Electro – pneumatic valve for the fuel vapor accumulator
2	5A Fan relay, heated rear window
3	10A Rear door glass wiper and washer motor
4	10A 4WD control unit, instrument cluster
5	5A ABS and SRS control unit
6	10A Hazard warning lights, reversing lights
7	10A Transponder signal amplifier, SRS control unit
8	10A Instrument cluster, selector lock relay
9	3A Relay for engine control unit and automatic transmission, fan relay, air conditioning relay
10	20A Windshield wiper motor, windshield washer motor, intermittent wiper relay
11	10A Starter relay, ignition key lock solenoid valve
12	5A Radio and clock
13	Reserve
14	20A Cigarette lighter
15	15A Dimensions, spotlights, trailer wiring relay
16	10A Instrument panel, power mirrors, electrical control unit
17	15A Luke
18	5A Illumination of the instrument cluster and instrument panel switches
19	10A Subwoofer
20	15A Direction indicators, turn signal indicators, hazard warning lights
21	10A Trailer side lights
22	15A Reserve
23	15 / 20A Buzzer
24	15A Brake lights, ABS control unit, engine and automatic transmission control unit, automatic transmission shift solenoid valves
25	30A Power windows
26	30A Central locking, ECM, power seats
27	10A Radio, instrument cluster, interior lighting
ACC	Relay for additional equipment installation

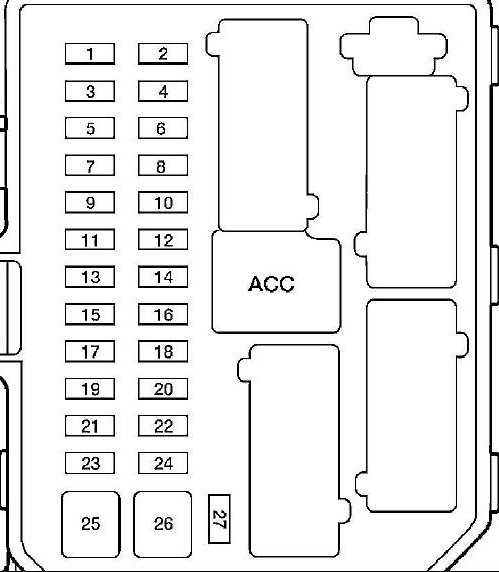

Type 2

The photo

Diagram

Designation

1	15A Trailer lamps
2	5A Radio (backlight)
3	15A Front and rear parking lights
4	10A Ignition switch
5	2A Automatic transmission control unit relay, fuel pump relay, fan relay, No. 2 high / low fan speed
6	15A Additional brake lights, brake lights, engine and automatic transmission control unit, ABS, cruise control
7	10A Instrument cluster, OBD, radio, electric side mirrors
8	15A Fog lights
9	30A Central locking, power seats
10	15A Heated side mirrors
11	15A Luke
12	15A Radio
13	Reserve
14	Reserve
15	30A Power window drive
16	15A Subwoofer
17	15A Low beam
18	18A AWD system
19	15A Anti-theft system
20	20A Buzzer
21	10A Rear door glass wiper and washer motor
22	10A Interior rearview mirror, instrument cluster
23	5A Radio (power)
24	20A Cigarette lighter
25	20A Windshield washer and wiper motor
26	5A Air Conditioner
27	5A Cruise control switch
28	10A Instrument cluster
29	10A Reversing lights
30	Reserve
31	Reserve
32	10A Selector lock relay
33	15A SRS control unit, front passenger airbag deactivation indicator, front passenger seat sensor
34	5A ABS unit, cruise control
35	5A Heated seats, four-wheel drive

Блок предохранителей под капотом Форд Фокус 3

Для этого необходимо знать — их расположение. На Фокусе третьего поколения (2011, 2012, 2013, 2014 года выпуска), всего — три блока с предохранителями и реле.

Схема расположенея предохранителей в машине

Рассмотрим все схемы предохранителей по порядку.

1. Блок предохранителей под капотом

Расположение блокв предохраниетелей и реле в моторном отсеке

Блок предохраниетелей в моторном отсеке фото рабочего блока

Блок предохраниетелей в моторном отсеке схема с обозначениями

Насос ABS, насос системы динамической стабилизации (ESP)

Клапан системы динамической стабилизации (ESP)

Обогреватель заднего стекла

Модуль запуска и остановки

Системы управления двигателем

Обогрев ветрового стекла, правая сторона

Блок управления трансмиссией

Обогрев ветрового стекла, левая сторона

Cтеклоочистители ветрового стекла

Модуль ABS, модуль системы динамической стабилизации (ESP)

Система контроля аккумуляторной батареи

Катушки реле, модуль управления выключателем освещения

Задняя электрическая розетка

Наружные зеркала заднего вида с электроприводом

Блок управления трансмиссией

Муфта компрессора системы кондиционирования

Адаптивная система круиз-контроля

Модуль управления силовым агрегатом (PCM)

Клапан рециркуляции выхлопных газов (EGR), клапаны контроля завихрения, датчик кислорода в выхлопных газах (HEGO) (управление двигателем)

Управляющие клапаны двигателя

Активные жалюзи радиатора (бензиновый двигатель)

Активные жалюзи радиатора и обогреватель фильтра (дизельный двигатель)

Модуль управления силовым агрегатом (PCM)

Модуль управления силовым агрегатом (PCM), модуль управления коробкой передач

Модуль управления фарами

Электроусилитель рулевого управления

Модуль управления кузовом

Очиститель заднего стекла

Регулятор наклона световых пучков фар

Адаптивная система круиз-контроля

Обогрев форсунок омывателя

Электрические стеклоподъемники (передние окна)

Электрообогрев наружных зеркал заднего вида

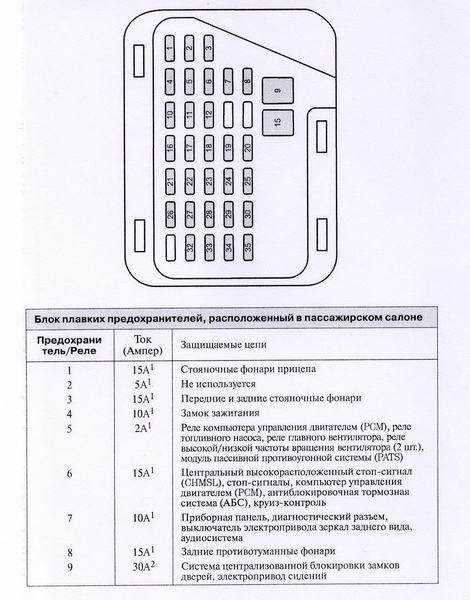

2. Блок предохранителей в салоне под бардачком

Место расположения блока предохранителей в салоне

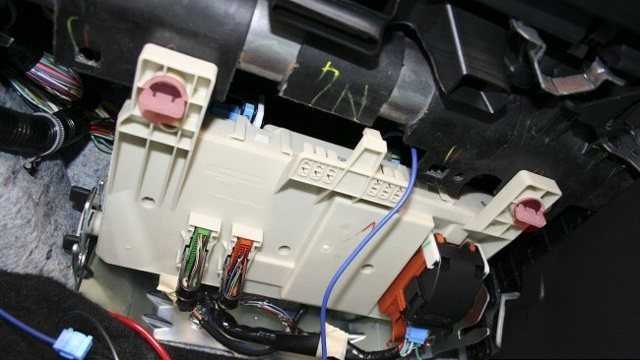

Блок предохраниетелей в салоне фото в машине

Блок предохраниетелей в салоне плата с предохранителями

Блок предохраниетелей в салоне отдел с предохраниетлями

Блок предохраниетелей в салоне схема с обознаениями

Питание топливного насоса

Питание пассивной противоугонной системы (PATS)

Плафоны освещения салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, венти-ляционный люк с электроприводом

Прикуриватель, задняя электрическая розетка

Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения

Адаптивная система круиз-контроля

Механизм открывания крышки багажного отделения

Замок двери водителя, двойная блокировка

Дисплей информационно-мультимедийной системы, GPS, BVC

Замок рулевой колонки

Модуль управления рулевым колесом

Автономное звуковое устройство (система охранной сигнализации), система бортовой диагностики

Дальний свет фар

Передние противотуманные фары

Фонарь заднего хода

Выключатель зажигания или кнопка запуска

Радио, аварийная сигнализация и кнопки запирания дверей

Вентиляционный люк с электроприводом

Датчик перемещений в салоне, приемник радиочастоты

Заземление насоса стеклоомывателя

Заземление центрального замка

Замок двери водителя и заземление системы двойной блокировки

Отопитель системы управления микроклиматом, блок отключения надувной подушки безопасности пассажира, выключатель подогрева сидений, вспомогательный отопитель, модуль отопителя системы кондиционирования воздуха с ручным управлением

Удерживающая система подушек и ремней безопасности, система отключения надувной подушки безопасности пассажира

Посмотрите интересное видео по этой теме

https://youtube.com/watch?v=7vShMbVIpHI

Для Европы

рестайлинг, 5 поколение, 12.1999 — 09.2002, Лифтбек

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
1.8 л, 101 л.с., Бензин, МКПП, Передний (FF)
1.8 MT Comfort	01.2000 — 08.2002		FP-DE	GF
1.8 MT Exclusive	01.2000 — 08.2002		FP-DE	GF
2.0 л, 115 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 115 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 136 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 MT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 136 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 AT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 101 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	01.2000 — 09.2000		RF-T	GF
2.0TD MT Exclusive	01.2000 — 09.2000		RF-T	GF
2.0 л, 110 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	10.2000 — 08.2002		RF-T	GF
2.0TD MT Exclusive	10.2000 — 08.2002		RF-T	GF

рестайлинг, 5 поколение, 12.1999 — 08.2002, Седан

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
1.8 л, 101 л.с., Бензин, МКПП, Передний (FF)
1.8 MT Comfort	01.2000 — 08.2002		FP-DE	GF
1.8 MT Exclusive	01.2000 — 08.2002		FP-DE	GF
2.0 л, 115 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 115 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 136 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 MT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 136 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 AT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 101 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	01.2000 — 09.2000		RF-T	GF
2.0TD MT Exclusive	01.2000 — 09.2000		RF-T	GF
2.0 л, 110 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	10.2000 — 08.2002		RF-T	GF
2.0TD MT Exclusive	10.2000 — 08.2002		RF-T	GF

рестайлинг, 5 поколение, 12.1999 — 09.2002, Универсал

Комплектация	Период выпуска	Цена	Марка двигателя	Марка кузова
1.8 л, 101 л.с., Бензин, МКПП, Передний (FF)
1.8 MT Comfort	01.2000 — 08.2002		FP-DE	GF
1.8 MT Exclusive	01.2000 — 08.2002		FP-DE	GF
2.0 л, 115 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 115 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS	GF
2.0 л, 136 л.с., Бензин, МКПП, Передний (FF)
2.0 MT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 MT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 136 л.с., Бензин, АКПП, Передний (FF)
2.0 AT Exclusive	01.2000 — 08.2002		FS-DE	GF
2.0 AT Sportive	01.2000 — 08.2002		FS-DE	GF
2.0 л, 101 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Exclusive	01.2000 — 09.2000		RF-T	GF
2.0TD MT Comfort	01.2000 — 09.2000		RF-T	GF
2.0 л, 110 л.с., Дизель, МКПП, Передний (FF)
2.0TD MT Comfort	10.2000 — 08.2002		RF-T	GF
2.0TD MT Exclusive	10.2000 — 08.2002		RF-T	GF

Блок в салоне

Он находится в нижней части панели приборов, со стороны водителя, за защитной крышкой.

Отдельно на левой стойке крепится реле указателей поворотов.

Схема

Описание предохранителей

1	10А ECU−B — Анти блокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электро оборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля
2	7,5А DOME — Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти — информационный дисплей
3	15А CIG — Прикуриватель
4	5А ECU−ACC — Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами
5	10А RAD NO.2 — Аудиосистема, навигация
6	15А POWER POINT — Розетка
7	20А RAD NO.1 — Аудиосистема, навигация
8	10А GAUGE1 — Комбинация приборов, часы, датчик наружной температуры, мульти — информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности
9	10А ECU−IG — Анти блокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электро оборудованием кузова, стекло подъемники, противоугонная система, центральный замок,
10	25А WIPER — Стеклоочиститель
11	10А HTR — Кондиционер
12	10А MIR HTR — Подогрев зеркал
13	5А AM1 — Система запуска
14	15А FOG — Передний противотуманный свет
15	15А SUN−SHADE — Задняя шторка
16	10A GAUGE2 — Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль
17	10A PANEL — Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти — информационный дисплей, подсветка комбинации приборов, индикатор овердрайва
18	10A TAIL — Габаритный свет, освещение номерного знака
19	20A PWR NO.4 — Задний левый стеклоподъемник
20	20A PWR NO.2 — Стеклоподъемник с водительской стороны, блокировка пассажирской двери
21	7,5A OBD — Диагностический разъем
22	20A SEAT HTR — Подогрев сидений
23	15A WASHER — Омыватель лобового стекла
24	10A FAN RLY — Вентилятор системы охлаждения
25	15A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, анти блокировочная тормозная система, круиз-контроль
26	5A FUEL OPEN — Лючок бензобака
27	25A DOOR NO.2 — Блок управления электро оборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей)
28	25A AMP — Усилитель
29	20A PWR NO.3 — Задний правый стекло подъемник
30	30A PWR SEAT — Сиденья с электроприводом
31	30A PWR NO.1 — Стекло подъемник с водительской стороны, блокировка водительской двери, люк
32	40A DEF — Обогрев заднего стекла

С обратной стороны блока могут крепиться некоторые реле.

Расшифровка реле

R1	Противотуманный свет
R2	Габаритный свет
R3	Вспомогательное реле
R4	Обогрев заднего стекла
R5	Зажигание
R6	Стекло подъемники

Снятие блока предохранителей в салоне

Для демонтажа салонного блока предохранителей Mazda 3 BK выполняются следующие операции:

Первоначально требуется повторить действия из первого абзаца раздела «Схема блока предохранителей в салоне Мазда 3 БК»;

Затем отключаются две колодки с проводами питания. Для этого необходимо поддеть и выдвинуть защелку из пластика, а затем вытянуть разъем.

Блок выводится из зацепления с кронштейнами и демонтируется.

В состав монтажного блочка в салоне Мазда 3 BK входит ЭБУ кузовного оборудования и охранной сигнализации GEM. В случае повреждения блочка с защитными элементами потребуется сменить устройство в сборе с ЭБУ.

Снятие блока предохранителей в салоне

Для демонтажа салонного блока предохранителей Mazda 3 BK выполняются следующие операции:

Первоначально требуется повторить действия из первого абзаца раздела «Схема блока предохранителей в салоне Мазда 3 БК»;

Затем отключаются две колодки с проводами питания. Для этого необходимо поддеть и выдвинуть защелку из пластика, а затем вытянуть разъем.

Блок выводится из зацепления с кронштейнами и демонтируется.

В состав монтажного блочка в салоне Мазда 3 BK входит ЭБУ кузовного оборудования и охранной сигнализации GEM. В случае повреждения блочка с защитными элементами потребуется сменить устройство в сборе с ЭБУ.

Предохранители и реле под капотом Альфа Ромео

Монтажный блок в моторном отсеке расположен возле АКБ. Блок закрыт защитной крышкой, крышка закреплена винтами.

Схема блока предохранителей и реле под капотом Альфа Ромео

Описание

1 Запасной 2 Запасной 3 Реле электродвигателя вентилятора отопителя 4 Реле дальнего света фар 5 Реле системы управления двигателем 6 Реле обогревателя лобового стекла 7 Реле разъема питания дополнительного оборудования 8 Реле топливного насоса 9 Реле противотуманных фар 10 Реле звукового сигнала 11 Реле запрещения запуска 12 Реле обогревателя заднего стекла 13 Реле системы кондиционирования 14 Реле омывателей фар F1 (7,5А) Кондиционер F2 (15А) Фары F3 (15А) Звуковые сигналы F4 (30А) Дополнительный обогреватель PTC1 F5 (5A) Катушка дистанционного выключателя системы контроля, блок управления контроля двигателя (версии 1.4), отклоняющая катушка системы охлаждения двигателя (300W +300W F6 (20А) Система ABS/ESP F7 (15А) Противотуманные фары F8 (15А) Топливный насос F9 (20А) Омыватели фар F10 (15А) Насос КПП F11 (30А) Обогреватель заднего стекла F12 (5А) Электронный блок управления двигателем F13 (5А) Блок управления эклектического привода (питание + ключ) Блок управления системы тормозов (питание + ключ) Датчик отклонения от курса на центральном туннеле F14 (7,5А) Обогреватели для оттаивания наружных электрических зеркал со стороны водителя и пассажира, Обогреватели для оттаивания наружных на передних брызговиков, Бобина переключателя обогрева лобового стекла F15 (30A/40A/50А) Электродвигатель вентилятора систем охлаждения F16 (70А) Многофункциональный блок управления F17 (40А) Система ABS/ESP F18 (70A) Электроусилитель рулевого управления F19 (20A/30A/40A) Электродвигатель вентилятора систем охлаждения F20 (40A) Электродвигатель вентилятора отопителя F21 (20A) Цепи замка зажигания F22 (50A) F23 (60A) Свечи накаливания F24 (40A) Блок предохранителей/реле в багажном отделении F25 (10A) Управление двигателем F26 (10A) Управление двигателем F27 (15A/20A) Управление двигателем F28 (15A) Обогреватель лобового стекла F29 (15A) Разъемы питания дополнительного оборудования, прикуриватель

Блок в салоне

Он находится под панелью приборов (нижняя часть торпеды), со стороны пассажира и закрыт защитной крышкой. Для доступа просто подденьте плоской отверткой за специальную выемку в крышке.

Вариант 1

Схема

Описание

1	5A Электро – пневмо клапан аккумулятора паров топлива
2	5A Реле вентилятора, обогрев заднего стекла
3	10A Электродвигатель очистителя и омывателя стекла задней двери
4	10A Блок управления системы полного привода, комбинация приборов
5	5A Блок управления ABS и SRS
6	10A Аварийная сигнализация, фонари заднего хода
7	10A Усилитель сигнала транспондера, блок управления SRS
8	10A Комбинация приборов, реле блокировки селектора
9	3A Реле блока управления двигателем и АКПП, реле вентилятора, реле кондиционера
10	20A Двигатель стеклоочистителя лобового стекла, электродвигатель омывателя ветрового стекла, реле прерывистого режима работы стеклоочистителя
11	10A Реле стартера, электромагнитный клапан блокировки ключа в замке зажигания
12	5A Радио и часы
13	Резерв
14	20A Прикуриватель
15	15A Габариты, лампы местной подсветки, реле проводки прицепа
16	10A Комбинация приборов, электропривод зеркал, блок управления электрооборудованием
17	15A Люк
18	5A Подсветка комбинации приборов и выключателей панели приборов
19	10A Сабвуфер
20	15A Указатели поворота, индикаторы указателей поворота, аварийная сигнализация
21	10A Габаритные огни прицепа
22	15A Резерв
23	15/20A Звуковой сигнал
24	15A Стоп-сигналы, блок управления ABS, блок управления двигателем и АКПП, электромагнитные клапаны переключения передач АКПП
25	30A Электропривод стеклоподъемников
26	30A Центральный замок, блок управления электрооборудованием, электропривод сидений
27	10A Магнитола, комбинация приборов, освещение салона
ACC	Реле для установки дополнительного оборудования

Вариант 2

Схема

Обозначение

1	15A Лампы прицепа
2	5A Магнитола (подсветка)
3	15A Передние и задние стояночные огни
4	10A Замок зажигания
5	2A Реле блока управление АКПП, реле бензонасоса, реле вентилятора, №2 высокой/ низкой высоты вращения вентилятора
6	15A Лампы дополнительного стоп-сигнала, стоп-сигналы, блок управления двигателем и АКПП, АБС, круиз-контроль
7	10A Комбинация приборов, диагностический разъем OBD, магнитола, электропривод боковых зеркал
8	15A Противотуманные фонари
9	30A Центральный замок, электропривод сидений
10	15A Подогреватель боковых зеркал
11	15A Люк
12	15A Магнитола
13	Резерв
14	Резерв
15	30A Привод стеклоподъемников
16	15A Сабвуфер
17	15A Ближний свет
18	18A Система полного привода
19	15A Противоугонная система
20	20A Звуковой сигнал
21	10A Двигатель очистителя и омывателя стекла задней двери
22	10A Внутренне зеркало заднего вида, комбинация приборов
23	5A Магнитола (питание)
24	20A Прикуриватель
25	20A Двигатель омывателя и очистителя ветрового стекла
26	5A Кондиционер
27	5A Выключатель системы круиз контроля
28	10A Комбинация приборов
29	10А Фонари заднего хода
30	Резерв
31	Резерв
32	10А Реле блокировки селектора
33	15А Блок управления SRS, индикатор отключения подушки безопасности переднего пассажира, датчик наличия пассажира на переднем сиденье
34	5А Блок ABS, круиз контроль
35	5А Обогрев сидений, полный привод

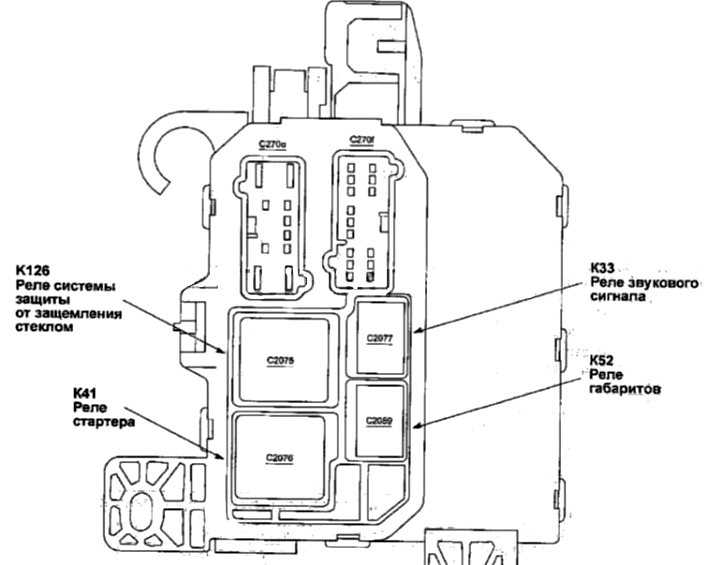

С обратной стороны блока могут находится некоторые реле, такие как:

• Реле защиты от защемления стеклом
• Реле стартера
• Реле габаритов
• Реле звукового сигнала

Блок под рамой

Так же закрыт защитной крышкой, в некоторых моделях его переносят под капот. В любом случае, он находится рядом с аккумулятором и защищен главным силовым предохранителем на 100А.

Внедорожник Mazda Tribute выпускался с 2000 года в двух поколениях. 1 поколение производилось в 2001, 2002, 2003, 2004, 2005, 2006 году. 2 ое поколение собиралось в 2007, 2008, 2009, 2010 и 2011 году. За это время модель прошла рестайлинг. В данной публикации вы найдете описание предохранителей и реле Мазда Трибьют со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Правильная замена плавких вставок

Перед заменой предохранителя Мазда 3 БК необходимо выявить и устранить причину перегорания плавкой вставки. Для этого проверяется соответствующее зоне защиты оборудование.

Порядок смены плавких вставок и реле Mazda 3 BK в салонном и подкапотном пространстве:

Первоначально снимается защитный кожух с монтажных блоков. Выполнение этой процедуры для блочков описано ранее;

(Ссылка на источник фото)

При помощи пинцета из пластмассы вытаскивается поврежденный элемент. Как правило, разрыв перегоревшей вставки просматривается визуально после извлечения из контактной части. При повреждении силовых предохранителей в блоке Мазда 3 БК под капотом, следует демонтировать кожух, потянув вверх. При этом преодолевается сопротивление фиксаторов из пластика.

Далее откручиваются гайки крепления плавкой вставки в количестве двух штук, и она извлекается. Если требуется смена реле, то его необходимо потихоньку расшатывать из стороны в сторону и вытаскивать;

Затем устанавливается запасной защитный элемент электрической цепи с аналогичными токовыми характеристиками.

На тыльной стороне кожуха силовых блоков Mazda 3 BK нанесена схема расположения плавких вставок и реле. Там же расположены отсеки для запасных предохранителей и пинцет.

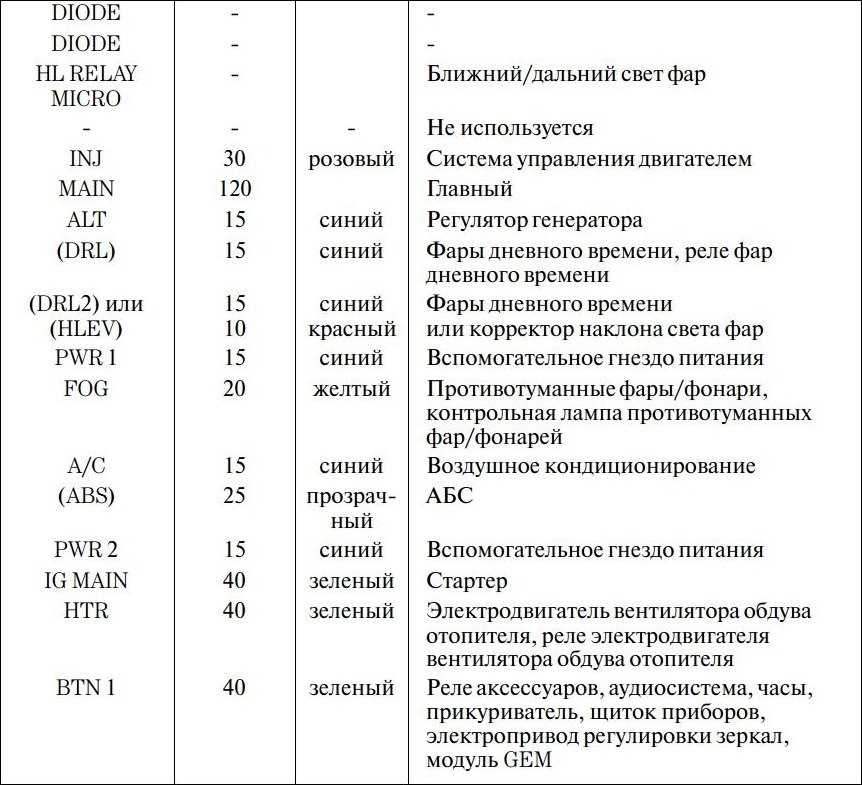

Блок предохранителей под капотом Mazda 3 BK

(Ссылка на источник фото) Для получения доступа к предохранителям и реле Мазда 3 БК в подкапотном пространстве требуется открыть защитный кожух. Для этого необходимо потянуть рычаг с задней стороны блочка, и оттянуть крышку. Схема предохранителей Мазда 3 BK обеспечивает защиту следующих зон электрического оборудования:

• 1 – охлаждающий вентилятор радиатора ДВС (40А);
• 2 – насос ГУР (80А);
• 3 – габаритные огни, омывающая система лобового стекла, центральный замок, охранная сигнализация, разъем для подключения диагностического оборудования (40А);
• 4 – блок-фары спереди (40А);
• 5, 6, 10, 14, 16, 18, 22, 25, 28, 29 – не используется;
• 7, 8, 19 – курсовая и антиблокировочная система (30, 20, 10А);
• 9 – реле ЭБУ силового агрегата (30А);
• 11, 13 – схема питания замка зажигания (30А);
• 12 – втягивающее реле пускового устройства (20А);
• 15 – климатический комплекс (40А);
• 17 – подогревательный комплекс стекла сзади (40А);
• 20 – противотуманки (15А);
• 21 – цепь подачи звукового сигнала (15А);

• 26 – муфта компрессора системы кондиционирования электромагнитного типа (10А);
• 27 – генератор (10А);
• 30, 32-36 – ЭБУ ДВС (10А);
• 31 – подсветка салонного пространства, приборная панель, центральный замок (15А).

Кликните для увеличения

Реле

В состав силового блочка Mazda 3 BK под капотом входят следующие реле:

• R1 – противотуманки;
• R2 – цепь подачи звукового сигнала;
• R3 – подогревательный комплекс стекла сзади;
• R4 – ETV;
• R5 – в дизельных модификациях Мазда 3 BK реле подогрева топлива;
• R6 – насос подачи топлива;
• R7, R8, R12 – не задействованы;
• R9 – омывающий комплекс передней оптики;
• R10 – охлаждающий вентилятор радиатора ДВС;
• R11 – система кондиционирования;
• R13 – пусковое устройство;
• R14 – ЭБУ силового агрегата.

Предохранители и реле Mazda 3 2008-2013

Данное руководство рассчитано для автомобилей Mazda 3 с двигателями 1,6 л.

Блок предохранителей и реле в моторном отсеке.

Данный блок расположен возле аккумулятора.

Схема расположения предохранителей и реле в блоке.

1	Реле ближнего света фар
2	—
3	Реле дальнего света фар
4	—
5	Реле электродвигателя вентилятора кондиционера/отопителя
6	Реле системы управления двигателем
7	—
8	Реле топливного насоса
9	—
10	Реле системы кондиционирования
11	Реле звукового сигнала
12	Реле обогревателя заднего стекла
13	Реле задних габаритов
F1	(40A) Электродвигатель вентилятора системы охлаждения
F2	(40A) Электронный блок управления двигателем
F3	(50A) Основные цепи зажигания
F4	(7,5А) Система кондиционирования
F5	(20A) Дальний свет фар
F6	(15A) Противотуманные фары
F7	(20A) Омыватели фар
F8	(15A) Люк
F9	(40A) Обогреватель лобового стекла
F10	(40A) Обогреватель лобового стекла
F11	(40A) Электродвигатель вентилятора системы охлаждения
F12	(15А) Лампы освещения салона
F13	(15A) Электронный блок управления КПП
F14	(20A) Система ABS/ESP
F15	(7,5A) Основные цепи зажигания
F16	—
F17	(40А) Кондиционер/отопитель
F18	(30A) Электронный блок управления двигателем
F19	(30A) Обогреватель заднего стекла
F20	(40A) Основные цепи зажигания
F21	(40A) Основные цепи зажигания
F22	(15A) Звуковой сигнал
F23	(15A) стоп-сигналы
F24	(10A) Система управления двигателем
F25	(25А) Топливный насос
F26	(40A) Система ABS/ESP
F27	(20A) Подогреватель сидений
F28	(80А) Усилитель рулевого управления
F29	—
F30	(7,5A) Система ABS/ESP
F31	—
F32	(15A) Ближний свет правой фары
F33	(15A) Ближний свет левой фары
F34	(7,5A) Подсветка комбинации приборов
F35	(15A) Задние габариты
F36	(15A) Система управления двигателем
F37	(15A) Система управления двигателем
F38	(20A) Система управления двигателем
F39	(15A) Система управления двигателем

Дополнительный блок предохранителей и реле в моторном отсеке.

Этот блок находится около основного блока.

Расшифровка:

1	—
2	Реле омывателей фар
3	Реле задних противотуманных фонарей
4	—
F77	(30А) Вентилятор системы охлаждения
F78	(30А) Вентилятор системы охлаждения

Блок предохранителей в салоне.

Он находится в левом торце приборной панели за пластиковой крышкой.

Схема расположения предохранителей в блоке.

Расшифровка:

F40	(30A) Аудиосистема
F41	(30A) Электропривод сидений
F42	(30A) Электропривод стеклоподъемников
F43	(25A) Центральный замок
F44	—
F45	—
F46	(15A) Замок рулевой колонки
F47	(15A) Система SRS
F48	—
F49	(15A) Аварийная сигнализация
F50	(15A) Основные цепи зажигания
F51	(15A) Прикуриватель /разъем зарядки
F52	(15A) Очиститель/омыватель заднего стекла
F53	(15A) Прикуриватель /разъем зарядки
F54	—
F55	(10A) Электродвигатель вентилятора кондиционера/отопителя
F56	(10A) Электропривод зеркал
F57	(10A) Система запуска
F58	—
F59	Аудиосистема
F60	(7,5A) Обогреватель зеркал заднего вида на дверях
F61	(7,5A) Корректор фар
F62	—
F63	(20A) Система управления двигателем
F64	—
F65	—
F66	—
F67	—
F68	—
F69	(25A) Электропривод стеклоподъемников
F70	—
F71	(25А) Очиститель/омыватель лобового стекла
F72	—
F73	—

Admin base-ex.com

Особенности замены

Кратко о процедуре замены управляющего модуля на Калине 2:

Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема

Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить

Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.
