Предохранители и реле в салоне

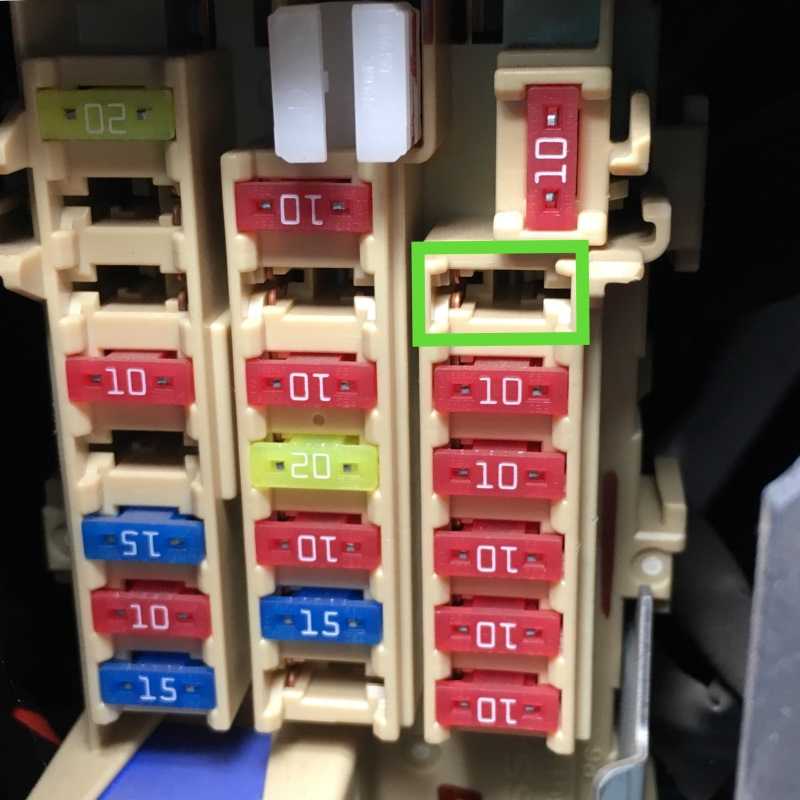

Данный блок, номер 1 на схеме, находится в торце приборной панели, за защитной крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
Схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Описание
p, blockquote 10,0,0,0,0 —>
| F1 | 20А Розетка для подключения дополнительного оборудования, прикуриватель, аудиосистема, электропривод наружных зеркал заднего вида |
| F2 | 10А Аудиосистема |
| F3 | 10А Монтажный блок в моторном отсеке |
| F4 | 15А Реле вентилятора воздухонагнетателя |
| F5 | 10А Кондиционер |
| F6 | 15А Реле вентилятора воздухонагнетателя |
| F7 | 10А Дополнительное оборудование |
| F8 | 10А Комбинация приборов |
| F9 | 20А Электрооборудование прицепа |
| F10 | 10А Плафон освещения салона |
| F11 | 15А Обогрев сидений |
| F12 | 10А Обогрев наружных зеркал заднего вида |
| F13 | 10А Комбинация приборов |
| F14 | 10А Дополнительное оборудование |
| F15 | 10А Дополнительное оборудование |
| F16 | 10А Омыватели |
| F17 | 10А Система пассивной безопасности (SRS) |
| R1 | Реле дополнительное оборудование салона |
| R2 | Реле электровентилятор воздухонагнетателя |
p, blockquote 11,0,0,0,0 —>
Предохранитель на омыватель фар Ниссан жук
Как отключить омыватель фар nissan tiida \\ выключить омывание фар самостоятельно ниссан versa
Замена предохранителей прикуривателей в Nissan Qashqai
Отключение омывателя фар на Nissan Tiida
Nissan Note 1.6 Кнопка отключения омывателя фар.
Омыватель фар Nissan Primera P12.
Ремонт насоса омывателя лобового стекла NISSAN
Автомобильные предохранители
Замена предохранителя прикуривателя на Nissan Primera: Ниссан Примера
Отзывы о Nissan Qashqai фары и омыватель
https://youtube.com/watch?v=_wYLxbdXLXQ
Отключение омывателя фар
https://youtube.com/watch?v=J7CNN26bbwU
Также смотрите:
- Дверь на BMW 525 e34
- Сравнение Форд Фокус и фиеста
- Троит при остановки Пежо 308
- Датчик коленвала Citroen xsara picasso
- Распиновка штатной магнитолы Toyota хайлендер
- Бампер на Хонду Цивик седан 2007
- Ниссан кашкай 2014 видео тест драйвы на бездорожье
- Запасные части на Honda lead
- Скутер Honda gyro canopy ta02
- Hyundai i30 размер щеток стеклоочистителя
- Hyundai sonata на газе отзывы
- Масло cvt Nissan ns2 цвет
- Гудит раздатка на Лексус gx470
- Запчасти на Фольксваген гольф 3 с разборки
- Ремонт насоса гур Мицубиси галант
Схема предохранителей Nissan Juke 2011-2017
Предохранитель прикуривателя (розетки) в Nissan Juke это предохранитель F1 (гнездо прикуривателя) в блоке предохранителей панели приборов.
Блок предохранителей в пассажирском салоне
Блок предохранителей расположен на стороне водителя приборной панели, за крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | ампер | Составная часть |
|---|---|---|
| F1 | 20А | Розетка, прикуриватель, аудиосистема, электро зеркала |
| F2 | 10А | Аудио система |
| F3 | 10А | Монтажный блок в моторном отсеке |
| F4 | 15А | Реле вентилятора |
| F5 | 10А | Кондиционер |
| F6 | 15А | Реле вентилятора |
| F7 | 10А | Дополнительное оборудование |
| F8 | 10А | Приборный щиток |
| F9 | 20А | Прицепное оборудование |
| F10 | 10А | Внутреннее освещение |
| F11 | 15А | Обогрев сидений |
| F12 | 10А | Обогрев зеркал |
| F13 | 10А | Приборный щиток |
| F14 | 10А | Дополнительное оборудование |
| F15 | 10А | Дополнительное оборудование |
| F16 | 10А | Стиральные машины |
| F17 | 10А | SRS |
| Реле | ||
| R1 | Дополнительное оборудование реле | |
| R2 | Реле вентилятора |
Коробки предохранителей в моторном отсеке

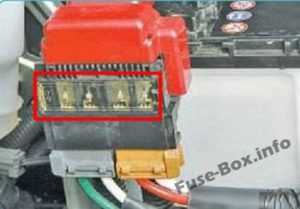

Предохранители на аккумуляторе (Главные предохранители)Он расположен на положительной клемме аккумулятора и представляет собой группу плавких вставок, которые защищают блоки с помощью предохранителей в кабине и под капотом. В случае полного отсутствия напряжения рекомендуется проверить эти предохранители.
Блок предохранителей № 1
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей моторного отсека 1
| № | ампер | Составная часть |
|---|---|---|
| F1 | 20А | Обогрев заднего стекла, обогрев зеркал |
| F2 | — | Не используется |
| F3 | 20А | Система управления двигателем |
| F4 | — | Не используется |
| F5 | 30А | Омыватель ветрового стекла / дворники |
| F6 | 10А | Правые габаритные огни |
| F7 | 10А | Левые габаритные огни |
| F8 | — | Не используется |
| F9 | 10А | Муфта компрессора кондиционера |
| F10 | 15А | Противотуманные огни |
| F11 | 10А | Лампа дальнего света (справа) |
| F12 | 10А | Лампа дальнего света (слева) |
| F13 | 15А | Лампа ближнего света (слева) |
| F14 | 15А | Лампа ближнего света (справа) |
| F15 | 10А | Система управления двигателем |
| F16 | 10А | Фонари заднего хода |
| F17 | 10А | Антиблокировочная система |
| F18 | — | Не используется |
| F19 | — | Не используется |
| F20 | 15А | Топливный насос |
| F21 | 15А | Система зажигания |
| F22 | 15А | Система впрыска |
| F23 | — | Не используется |
| F24 | 15А | Усилитель руля |
| Реле | ||
| R8 | Реле обогревателя заднего стекла | |
| R17 | Реле вентилятора охлаждения (-) | |
| R18 | Реле вентилятора охлаждения (+) | |
| R20 | Реле системы зажигания |
Схема блока предохранителей
Распределение предохранителей в блоке предохранителей моторного отсека 2
Источник статьи: http://fuse-box.ru/predohraniteli-i-rele-nissan-zhuk-f15/
Блок предохранителей Nissan Juke
Рассмотрены автомобили 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.
Расположение предохранителей и реле под капотом.
Монтажный блок — на изображении цифра 16. Второй блок расположен под воздухозаборником (цифра 13).
Для доступа к предохранителям и реле расположенных в монтажном блоке на кожухе электронного блока управления двигателем отожмите фиксатор крышки и снимите ее.
На внутренней стороне крышки нанесена схема расположения предохранителей и реле.
1 — гидроэлектронный модуль ABS (50 А); 2 — стоп-сигнал (10 А); 3 — система зажигания (40 А), стеклоподъемники (40 А), ABS (40 А); 4 — управление вариатором (10 А); 5 — звуковой сигнал, генератор (10 А); 6 — аудиосистема (20 А); 7 — управление вариатором (10 А); 8 — электроусилитель рулевого управления (60 А), омыватель фар головного света (30 А), ABS (30 А); 9 — электровентилятор радиатора системы охлаждения (50 А); 10 — реле звуковых сигналов.

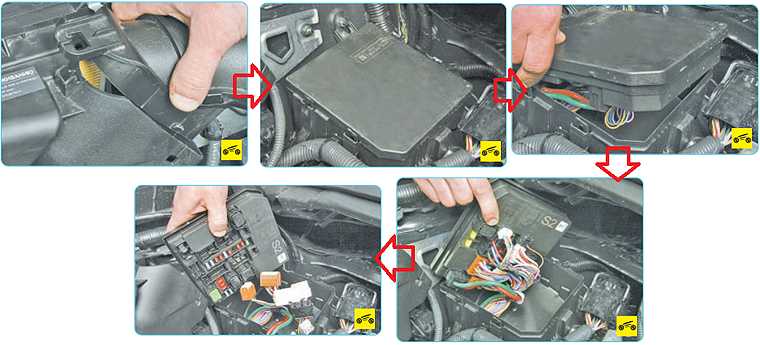

Для доступа к предохранителям и реле расположенным под воздухозаборником подденьте фиксатор и снимите воздухоподводящий рукав воздушного фильтра.
Затем отожмите фиксатор монтажного блока, приподнимите и разверните блок для доступа к элементам.
Назначение предохранителей и реле nissan juke.
Блоки под капотом nissan juke
Схема
Монтажный блок
НA схемах он обозначен под номером 2. Расположен у самого края моторного пространства. Для доступа необходимо снять рукав воздушного фильтра.
Схема
Назначение предохранителей
| F1 | 20А Обогрев стекла задней двери, обогрев зеркал заднего вида |
| F2 | Не используется |
| F3 | 20А Система управления двигателем |
| F4 | Не используется |
| F5 | 30А Стеклоочиститель ветрового стекла, дворники |
| F6 | 10А Правые габариты |
| F7 | 10А Левые габариты |
| F8 | Не используется |
| F9 | 10А Муфта компрессора кондиционера |
| F10 | 15А Противотуманные фары |
| F11 | 10А Лампы дальнего света правой фары |
| F12 | 10А Лампы дальнего света левой фары |
| F13 | 15А Лампы ближнего света левой фары |
| F14 | 15А Лампы ближнего света правой фары |
| F15 | 10А Система управления двигателем |
| F16 | 10А Лампы фары заднего хода |
| F17 | 10А Антиблокировочная система тормозов |
| F18 | Не используется |
| F19 | Не используется |
| F20 | 15А Топливный насос |
| F21 | 15А Система зажигания |
| F22 | 15А Система впрыска |
| F23 | Не используется |
| F24 | 15А Усилитель руля |
Обозначение реле
- R8 Реле обогревателя задней двери
- R17 Реле понижения (-) оборотов вентилятора системы охлаждения
- R18 Реле повышения (+) оборотов вентилятора системы охлаждения
- R20 Реле системы зажигания
Блок предохранителей
Обозначен цифрой 3. Для получения доступа к предохранителям блока на кожухе электронного блока управления двигателем отожмите фиксатор крышки. НA внутренней стороне которой, будет нанесена актуальная схема расположения элементов.
Схема
Расшифровка
- 50А Гидроэлектронный модуль ABS
- 10А Стоп сигнал
- 40А Система зажигания, Стекло подъемники, ABS
- 10А Управление вариатором
- 10А Звуковой сигнал, генератор
- 20А Аудиосистема, магнитола
- 10А Управление вариатором
- 60А Электроусилитель руля, омыватель фар (30А), ABS (30А)
- 50А Вентилятор радиатора системы охлаждения
- Реле звуковых сигналов

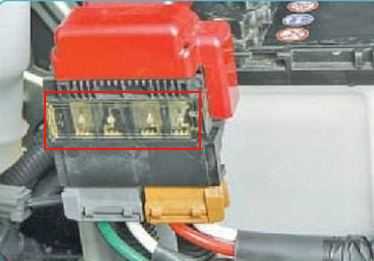

Блок силовых предохранителей
Он находится на плюсовой клемме аккумуляторной батареи и представляет из себя группу плавких вставок, которые защищают блоки с предохранителями в салоне и под капотом. НA схемах обозначен под номером 4. В случае полного отсутствия напряжения, рекомендуем начать проверку с них.
Распиновка предохранителей в Ниссан Жук
Плавкие вставки в салонном блоке служат для:
- 1 – прикуривателя, розетки для сторонних гаджетов (20 А);
- 2 – системы воспроизведения музыки, магнитолы (10 А);
- 5 – кондиционера (10 А);
- 9 – электрического оборудования прицепа (20 А);
- 10 – осветительного плафона (10 А);
- 16 – омывателей (10 А);
- 17 – SRS, круиз-контроля (10 А).
Находящиеся в монтажном блоке ПП служат для обогрева:
- 1 – зеркал заднего вида, задка (20 А);
- 3 – управляющей двигателем структуры (20 А);
- 5 – дворников для ветрового стекла (30 А);
- 6, 7 – правых, левых габаритов (по 10 А);
- 10 – фар для условий ограниченной видимости (15 А);
- 11, 12 – правой, левой фар дальнего света (по 10 А);
- 13, 14 – левой и правой фар ближнего света (по 15 А);
- 17 – системы, подавляющей блокировку тормозов (10 А);
- 20 – бензонасоса, топливного насоса (15 А).
У блока 3 на кожухе ЭБУ двигателя предохранители осуществляют контроль за:
- 1 – гидроэлектронным модулем ABS (50 А);
- 2 – стоп-сигналом (10 А);
- 3 – стеклоподъемники (40 А);
- 4 – управляющей вариатором системой (40 А);
- 5 – генератором (10 А);
- 8 – электрическим усилением управления посредством руля, омывателями передних фар (30 А).
Попавшие в 4-й блок ПП защищают цепи, проведенные к прочим узлам. При повреждении, поломке, перегорании одной из вставок полностью исчезнет напряжение в соответствующем модуле.
Блоки под капотом nissan juke
Схема
Монтажный блок
На схемах он обозначен под номером 2. Расположен у самого края моторного пространства. Для доступа необходимо снять рукав воздушного фильтра.
Схема
Назначение предохранителей
| F1 | 20А Обогрев стекла задней двери, обогрев зеркал заднего вида |
| F2 | Не используется |
| F3 | 20А Система управления двигателем |
| F4 | Не используется |
| F5 | 30А Стеклоочиститель ветрового стекла, дворники |
| F6 | 10А Правые габариты |
| F7 | 10А Левые габариты |
| F8 | Не используется |
| F9 | 10А Муфта компрессора кондиционера |
| F10 | 15А Противотуманные фары |
| F11 | 10А Лампы дальнего света правой фары |
| F12 | 10А Лампы дальнего света левой фары |
| F13 | 15А Лампы ближнего света левой фары |
| F14 | 15А Лампы ближнего света правой фары |
| F15 | 10А Система управления двигателем |
| F16 | 10А Лампы фары заднего хода |
| F17 | 10А Антиблокировочная система тормозов |
| F18 | Не используется |
| F19 | Не используется |
| F20 | 15А Топливный насос |
| F21 | 15А Система зажигания |
| F22 | 15А Система впрыска |
| F23 | Не используется |
| F24 | 15А Усилитель руля |
Обозначение реле
- R8 Реле обогревателя задней двери
- R17 Реле понижения (-) оборотов вентилятора системы охлаждения
- R18 Реле повышения (+) оборотов вентилятора системы охлаждения
- R20 Реле системы зажигания
Блок предохранителей
Обозначен цифрой 3. Для получения доступа к предохранителям блока на кожухе электронного блока управления двигателем отожмите фиксатор крышки. На внутренней стороне которой, будет нанесена актуальная схема расположения элементов.
Схема
Расшифровка
- 50А Гидроэлектронный модуль ABS
- 10А Стоп сигнал
- 40А Система зажигания, Стекло подъемники, ABS
- 10А Управление вариатором
- 10А Звуковой сигнал, генератор
- 20А Аудиосистема, магнитола
- 10А Управление вариатором
- 60А Электроусилитель руля, омыватель фар (30А), ABS (30А)
- 50А Вентилятор радиатора системы охлаждения
- Реле звуковых сигналов
Блок силовых предохранителей
Он находится на плюсовой клемме аккумуляторной батареи и представляет из себя группу плавких вставок, которые защищают блоки с предохранителями в салоне и под капотом. На схемах обозначен под номером 4. В случае полного отсутствия напряжения, рекомендуем начать проверку с них.
Блок предохранителей в пассажирском салоне
Блок предохранителей расположен на приборной панели со стороны водителя, за крышкой.
Назначение предохранителей в салоне
| № | Ампер | Компоненты |
|---|---|---|
| F1 | 20А | Розетка, прикуриватель, аудиосистема, электрическое зеркало заднего вида |
| F2 | 10А | Аудиосистема |
| F3 | 10А | Монтажные блоки в моторном отсеке |
| F4 | 15А | Реле вентилятора |
| F5 | 10А | Кондиционер |
| F6 | 15А | Реле вентилятора |
| F7 | 10А | Вспомогательное оборудование |
| F8 | 10А | Панель приборов |
| F9 | 20А | Прицепное оборудование |
| F10 | 10А | Внутреннее освещение |
| F11 | 15А | Подогрев сидений |
| F12 | 10А | Нагрев зеркал |
| F13 | 10А | Панель приборов |
| F14 | 10А | Вспомогательное оборудование |
| F15 | 10А | Вспомогательное оборудование |
| F16 | 10А | Стиральные машины |
| F17 | 10А | SRS |
| Реле | ||
| R1 | Дополнительное релейное устройство | |
| R2 | Реле вентилятора |
Коробки предохранителей в моторном отсеке
Предохранитель на батарее (главный предохранитель) Расположенный на положительной клемме аккумулятора, он представляет собой набор предохранителей для защиты блоков с предохранителями в салоне и под капотом. Рекомендуется проверить эти предохранители в случае полного исчезновения напряжения.
Назначение предохранителей в блоке предохранителей моторного отсека 1
| № | Ампер | Компоненты |
|---|---|---|
| F1 | 20А | Заднее стекло с подогревом, зеркало заднего вида с подогревом |
| F2 | – | Не используется |
| F3 | 20А | Система управления двигателем |
| F4 | – | Не используется |
| F5 | 30А | Омыватель/очиститель ветрового стекла |
| F6 | 10А | Правый боковой стоп-сигнал |
| F7 | 10А | Левый габаритный фонарь |
| F8 | – | Не используется |
| F9 | 10А | Муфта компрессора кондиционера |
| F10 | 15А | Противотуманные фары |
| F11 | 10А | Лампа дальнего света (правая) |
| F12 | 10А | Лампа дальнего света (слева) |
| F13 | 15А | Погружная лампочка (левая рука) |
| F14 | 15А | Косая лампочка (правая рука) |
| F15 | 10А | Система управления двигателем |
| F16 | 10А | Огни заднего хода |
| F17 | 10А | Антиблокировочная система |
| F18 | – | Не используется |
| F19 | – | Не используется |
| F20 | 15А | Топливный насос |
| F21 | 15А | Системы зажигания |
| F22 | 15А | Системы впрыска |
| F23 | – | Не используется |
| F24 | 15А | Система гидроусилителя руля |
| Реле | ||
| R8 | Реле обогревателя заднего стекла | |
| R17 | Реле вентилятора охлаждения (-) | |
| R18 | Реле вентилятора охлаждения (+) | |
| R20 | Реле зажигания |
Распределение предохранителей в блоке предохранителей моторного отсека 2
| № | Ампер | Компоненты |
|---|---|---|
| 1 | 50А | ABS |
| 2 | 10А | Стоп-сигнал |
| 3 | 40А | Система зажигания, электрические стеклоподъемники, ABS |
| 4 | 10А | В |
| 5 | 10А | Сирена, генератор переменного тока |
| 6 | 20А | Аудиосистемы |
| 7 | 10А | В |
| 8 | 60А | Электрический усилитель рулевого управления |
| 8 | 30А | Омыватели фар |
| 8 | 30А | ABS |
| 9 | 50А | Охлаждающий вентилятор |
| 10 | Сигнальное реле |
Расположение и назначение предохранителей и реле
Предохранители и реле на автомобиле Nissan Juke, в общей сложности, распологаются в четырёх местах:
Для замены предохранителей пользуйтесь специальным пинцетом, который расположен в блоке салона.
Предохранители и реле в моторном отсеке
| № | Сила тока, А | Цвет | Защищаемая цепь |
| Предохранители | |||
| F1 | 20 | Желтый | Обогреватель стекла двери задка, обогреватель зеркал заднего вида |
| F2 | Резерв | ||
| F3 | 20 | Желтый | Система управления двигателем |
| F4 | Резерв | ||
| F5 | 30 | Зеленый | Стеклоочиститель ветрового окна |
| F6 | 10 | Красный | Габаритные огни правые |
| F7 | 10 | Красный | Габаритные огни левые |
| F8 | Резерв | ||
| F9 | 10 | Красный | Электромагнитная муфта компрессора кондиционера |
| F10 | 15 | Синий | Противотуманные фары |
| F11 | 10 | Красный | Лампа дальнего света правой фары |
| F12 | 10 | Красный | Лампа дальнего света левой фары |
| F13 | 15 | Синий | Лампа ближнего света левой фары |
| F14 | 15 | Синий | Лампа ближнего света правой фары |
| F15 | 10 | Красный | Система управления двигателем |
| F16 | 10 | Красный | Лампы света заднего хода |
| F17 | 10 | Красный | Антиблокировочная система тормозов |
| F18 | Резерв | ||
| F19 | Резерв | ||
| F20 | 15 | Синий | Топливный насос |
| F21 | 15 | Синий | Система зажигания |
| F22 | 15 | Синий | Система впрыска |
| F23 | Резерв | ||
| F24 | 15 | Синий | Электроусилитель рулевого управления |
| Реле | |||
| R8 | — | — | Реле обогревателя окна двери задка |
| R17 | — | — | Реле малых оборотов вентилятора системы охлаждения |
| R18 | — | — | Реле высоких оборотов вентилятора системы охлаждения |
| R20 | — | — | Реле системы зажигания |
Блок предохранителей и реле в салоне
| № | Сила тока, А | Цвет | Защищаемая цепь |
| Предохранители | |||
| F1 | 20 | Желтый | Обогреватель стекла двери задка, обогреватель зеркал заднего вида |
| F2 | Резерв | ||
| F3 | 20 | Желтый | Система управления двигателем |
| F4 | Резерв | ||
| F5 | 30 | Зеленый | Стеклоочиститель ветрового окна |
| F6 | 10 | Красный | Габаритные огни правые |
| F7 | 10 | Красный | Габаритные огни левые |
| F8 | Резерв | ||
| F9 | 10 | Красный | Электромагнитная муфта компрессора кондиционера |
| F10 | 15 | Синий | Противотуманные фары |
| F11 | 10 | Красный | Лампа дальнего света правой фары |
| F12 | 10 | Красный | Лампа дальнего света левой фары |
| F13 | 15 | Синий | Лампа ближнего света левой фары |
| F14 | 15 | Синий | Лампа ближнего света правой фары |
| F15 | 10 | Красный | Система управления двигателем |
| F16 | 10 | Красный | Лампы света заднего хода |
| F17 | 10 | Красный | Антиблокировочная система тормозов |
| F18 | Резерв | ||
| F19 | Резерв | ||
| F20 | 15 | Синий | Топливный насос |
| F21 | 15 | Синий | Система зажигания |
| F22 | 15 | Синий | Система впрыска |
| F23 | Резерв | ||
| F24 | 15 | Синий | Электроусилитель рулевого управления |
| Реле | |||
| R8 | — | — | Реле обогревателя окна двери задка |
| R17 | — | — | Реле малых оборотов вентилятора системы охлаждения |
| R18 | — | — | Реле высоких оборотов вентилятора системы охлаждения |
| R20 | — | — | Реле системы зажигания |
Предохранители и реле в блоке, расположенном на коробке ЭБУ двигателя
1 — гидроэлектронный модуль ABS (50 А); 2 — стоп-сигнал (10 А); 3 — система зажигания (40 А), стеклоподъемники (40 A), ABS (40 А); 4 — управление вариатором (10 А); 5 — звуковой сигнал, генератор (10 А); б — аудиосистема (20 А); 7 — управление вариатором (10 А); 8 — электроусилитель рулевого управления (60 А), омыватель фар головного света (30 A), ABS (30 А); 9 — электровентилятор радиатора системы охлаждения (50 А); 10 — реле звуковых сигналов
Предохранители на клемме аккумулятора
К клемме «+» крепится блок силовых предохранителей, рассчитаных на ток 140, 80, 60, 80 и 100 А (номинал каждого указан на крышке). (замена показана здесь)
Источник статьи: http://juke2.ru/html/predohran.html
Блок предохранителей Nissan Juke
Рассмотрены автомобили 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.
Расположение предохранителей и реле под капотом.
Монтажный блок — на изображении цифра 16. Второй блок расположен под воздухозаборником (цифра 13).
Для доступа к предохранителям и реле расположенных в монтажном блоке на кожухе электронного блока управления двигателем отожмите фиксатор крышки и снимите ее.
На внутренней стороне крышки нанесена схема расположения предохранителей и реле.
1 — гидроэлектронный модуль ABS (50 А); 2 — стоп-сигнал (10 А); 3 — система зажигания (40 А), стеклоподъемники (40 А), ABS (40 А); 4 — управление вариатором (10 А); 5 — звуковой сигнал, генератор (10 А); 6 — аудиосистема (20 А); 7 — управление вариатором (10 А); 8 — электроусилитель рулевого управления (60 А), омыватель фар головного света (30 А), ABS (30 А); 9 — электровентилятор радиатора системы охлаждения (50 А); 10 — реле звуковых сигналов.
Для доступа к предохранителям и реле расположенным под воздухозаборником подденьте фиксатор и снимите воздухоподводящий рукав воздушного фильтра.
Затем отожмите фиксатор монтажного блока, приподнимите и разверните блок для доступа к элементам.
Назначение предохранителей и реле nissan juke.
Источник статьи: http://avtoblokrele.ru/nissan/blok-predohranitelej-nissan-juke.html
Электрическая схема блока реле и предохранителей в моторном отсеке (блок IPDM E/R)
*1: За исключением моделей с двигателем MR16DDT *2: Для моделей с двигателем MR16DDT
На схеме: Двигатель охлаждающего вентилятора, Компрессор, Электродвигатель очистителей ветрового стекла, Задний левый комбинированный фонарь, опционный разъем, Лампы подсветки, Задний правый комбинированный фонарь, выключатель открывателя задней, Стояночные фонари, Левая фара, Правая фара, Правая противотуманная фара, Левая противотуманная фара
На схеме: Коробка предохранителей и плавких вставок, переключатель диапазонов CVT, выключатель блокировки сцепления, Блок замка рулевой колонки, усилитель антенны NATS, датчик массового расхода воздуха, электроклапан продувки угольного фильтра EVАР, перепускной электроклалан радиатора EGR, ТНВД, реле ТНВД, реле топливных форсунок, Электроклапан механизма регулирования фаз газораспределения впускных клапанов, электроклалан регулирования давления наддува турбокомпрессора, топливные форсунки, клапан отсечки топлива, датчик-1 контроля состава топливовоздушной смеси (A/F). подогреваемый датчик кислорода-2, электроклапан механизма регулирования фаз газораспределения выпускных клапанов, Регулятор кондиционера, конденсатор, панель управления отопителем, Двигатель охлаждающего вентилятора
На схеме: Блок управления охлаждающим вентилятором, Реле охлаждающего вентилятора, Реле освещения в дневное время, Блок BСМ (блок управления кузовом), блок ЕСМ, Реле омывателей Фар, Блок ВСМ (блок управления кузовом), кнопка зажигания, блок замка рулевой колонки, механизм управления CVT (позиционный выключатель), Реле клаксонов системы охранной сигнализации автомобиля, реле клаксонов, Выключатель замка крышки капота, Электродвигатель очистителей ветрового стекла, Выключатель контрольной лампы низкого давления масла, Топливные форсунки, Конденсатор катушки зажигания, Исполнительный механизм и блок управления ABS, Переключатель диапазонов CVT, блок IPDM E/R, блок ТСМ (блок управления коробкой передач), датчик частоты оборотов ведущего шкива, датчик частоты оборотов выходного вала, датчик частоты оборотов ведомого шкива, Датчик уровня топлива, блок управления топливным насосом
Источник статьи: http://juke2.ru/html/el-blok.html
Расположение и назначение предохранителей и реле
Предохранители и реле на автомобиле Nissan Juke, в общей сложности, распологаются в четырёх местах:
Для замены предохранителей пользуйтесь специальным пинцетом, который расположен в блоке салона.
Предохранители и реле в моторном отсеке
| № | Сила тока, А | Цвет | Защищаемая цепь |
| Предохранители | |||
| F1 | 20 | Желтый | Обогреватель стекла двери задка, обогреватель зеркал заднего вида |
| F2 | Резерв | ||
| F3 | 20 | Желтый | Система управления двигателем |
| F4 | Резерв | ||
| F5 | 30 | Зеленый | Стеклоочиститель ветрового окна |
| F6 | 10 | Красный | Габаритные огни правые |
| F7 | 10 | Красный | Габаритные огни левые |
| F8 | Резерв | ||
| F9 | 10 | Красный | Электромагнитная муфта компрессора кондиционера |
| F10 | 15 | Синий | Противотуманные фары |
| F11 | 10 | Красный | Лампа дальнего света правой фары |
| F12 | 10 | Красный | Лампа дальнего света левой фары |
| F13 | 15 | Синий | Лампа ближнего света левой фары |
| F14 | 15 | Синий | Лампа ближнего света правой фары |
| F15 | 10 | Красный | Система управления двигателем |
| F16 | 10 | Красный | Лампы света заднего хода |
| F17 | 10 | Красный | Антиблокировочная система тормозов |
| F18 | Резерв | ||
| F19 | Резерв | ||
| F20 | 15 | Синий | Топливный насос |
| F21 | 15 | Синий | Система зажигания |
| F22 | 15 | Синий | Система впрыска |
| F23 | Резерв | ||
| F24 | 15 | Синий | Электроусилитель рулевого управления |
| Реле | |||
| R8 | — | — | Реле обогревателя окна двери задка |
| R17 | — | — | Реле малых оборотов вентилятора системы охлаждения |
| R18 | — | — | Реле высоких оборотов вентилятора системы охлаждения |
| R20 | — | — | Реле системы зажигания |
Блок предохранителей и реле в салоне
| № | Сила тока, А | Цвет | Защищаемая цепь |
| Предохранители | |||
| F1 | 20 | Желтый | Обогреватель стекла двери задка, обогреватель зеркал заднего вида |
| F2 | Резерв | ||
| F3 | 20 | Желтый | Система управления двигателем |
| F4 | Резерв | ||
| F5 | 30 | Зеленый | Стеклоочиститель ветрового окна |
| F6 | 10 | Красный | Габаритные огни правые |
| F7 | 10 | Красный | Габаритные огни левые |
| F8 | Резерв | ||
| F9 | 10 | Красный | Электромагнитная муфта компрессора кондиционера |
| F10 | 15 | Синий | Противотуманные фары |
| F11 | 10 | Красный | Лампа дальнего света правой фары |
| F12 | 10 | Красный | Лампа дальнего света левой фары |
| F13 | 15 | Синий | Лампа ближнего света левой фары |
| F14 | 15 | Синий | Лампа ближнего света правой фары |
| F15 | 10 | Красный | Система управления двигателем |
| F16 | 10 | Красный | Лампы света заднего хода |
| F17 | 10 | Красный | Антиблокировочная система тормозов |
| F18 | Резерв | ||
| F19 | Резерв | ||
| F20 | 15 | Синий | Топливный насос |
| F21 | 15 | Синий | Система зажигания |
| F22 | 15 | Синий | Система впрыска |
| F23 | Резерв | ||
| F24 | 15 | Синий | Электроусилитель рулевого управления |
| Реле | |||
| R8 | — | — | Реле обогревателя окна двери задка |
| R17 | — | — | Реле малых оборотов вентилятора системы охлаждения |
| R18 | — | — | Реле высоких оборотов вентилятора системы охлаждения |
| R20 | — | — | Реле системы зажигания |
Предохранители и реле в блоке, расположенном на коробке ЭБУ двигателя
1 — гидроэлектронный модуль ABS (50 А); 2 — стоп-сигнал (10 А); 3 — система зажигания (40 А), стеклоподъемники (40 A), ABS (40 А); 4 — управление вариатором (10 А); 5 — звуковой сигнал, генератор (10 А); б — аудиосистема (20 А); 7 — управление вариатором (10 А); 8 — электроусилитель рулевого управления (60 А), омыватель фар головного света (30 A), ABS (30 А); 9 — электровентилятор радиатора системы охлаждения (50 А); 10 — реле звуковых сигналов
Предохранители на клемме аккумулятора
К клемме «+» крепится блок силовых предохранителей, рассчитаных на ток 140, 80, 60, 80 и 100 А (номинал каждого указан на крышке). (замена показана здесь)
Источник статьи: http://juke2.ru/html/predohran.html
Блоки под капотом nissan juke
Схема
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,1,0,0,0 —>
Монтажный блок
На схемах он обозначен под номером 2. Расположен у самого края моторного пространства. Для доступа необходимо снять рукав воздушного фильтра.
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Схема
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Назначение предохранителей
p, blockquote 18,0,0,0,0 —>
| F1 | 20А Обогрев стекла задней двери, обогрев зеркал заднего вида |
| F2 | Не используется |
| F3 | 20А Система управления двигателем |
| F4 | Не используется |
| F5 | 30А Стеклоочиститель ветрового стекла, дворники |
| F6 | 10А Правые габариты |
| F7 | 10А Левые габариты |
| F8 | Не используется |
| F9 | 10А Муфта компрессора кондиционера |
| F10 | 15А Противотуманные фары |
| F11 | 10А Лампы дальнего света правой фары |
| F12 | 10А Лампы дальнего света левой фары |
| F13 | 15А Лампы ближнего света левой фары |
| F14 | 15А Лампы ближнего света правой фары |
| F15 | 10А Система управления двигателем |
| F16 | 10А Лампы фары заднего хода |
| F17 | 10А Антиблокировочная система тормозов |
| F18 | Не используется |
| F19 | Не используется |
| F20 | 15А Топливный насос |
| F21 | 15А Система зажигания |
| F22 | 15А Система впрыска |
| F23 | Не используется |
| F24 | 15А Усилитель руля |
Обозначение реле
- R8 Реле обогревателя задней двери
- R17 Реле понижения (-) оборотов вентилятора системы охлаждения
- R18 Реле повышения (+) оборотов вентилятора системы охлаждения
- R20 Реле системы зажигания
Блок предохранителей
Обозначен цифрой 3. Для получения доступа к предохранителям блока на кожухе электронного блока управления двигателем отожмите фиксатор крышки. На внутренней стороне которой, будет нанесена актуальная схема расположения элементов.
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Расшифровка
- 50А Гидроэлектронный модуль ABS
- 10А Стоп сигнал
- 40А Система зажигания, Стекло подъемники, ABS
- 10А Управление вариатором
- 10А Звуковой сигнал, генератор
- 20А Аудиосистема, магнитола
- 10А Управление вариатором
- 60А Электроусилитель руля, омыватель фар (30А), ABS (30А)
- 50А Вентилятор радиатора системы охлаждения
- Реле звуковых сигналов
Блок силовых предохранителей
Он находится на плюсовой клемме аккумуляторной батареи и представляет из себя группу плавких вставок, которые защищают блоки с предохранителями в салоне и под капотом. На схемах обозначен под номером 4. В случае полного отсутствия напряжения, рекомендуем начать проверку с них.
p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>
- Ниссан альмера классик все предохранители и реле
- Ниссан ларго схема блоков предохранителей
- Ниссан максима предохранители и реле
- Ниссан кашкай j10 – предохранители и реле
Расположение блоков предохранителей в Nissan Juke
Японский производитель оснастил Nissan Juke 4 блоками:
- в торцевой части приборной панели со стороны водительского сиденья;
- у края моторного пространства;
- на кожухе электронного узла управления двигателем;
- на плюсовой клемме батареи аккумулятора.
Устройство одинаково для марки Джук 2010, 2011, 2012, 2013, 2014, 2015 гг. выпуска, что облегчает выбор изделия для замены вышедшего из строя.
Общая схема расположения блоков.
В пассажирском салоне
Чтобы получить доступ к вставкам, откройте дверь у кресла водителя. Слева от руля находится крышка, прикрывающая ПП. Чтобы снять ее, лучше воспользоваться специальным пинцетом. Аккуратно подденьте элемент, затем снимите. В процессе придется преодолеть сопротивление фиксирующих деталей.
В моторном отсеке
Под капотом находятся еще 3 модуля. Чтобы подобраться к узлу 2, подцепите фиксатор, извлеките насос для привода воздуха у фильтра. Отожмите элемент, удерживающий крепление монтажного блока, затем выньте деталь из кожуха. Доступ к ПП вы получите, развернув извлеченный аппарат.
4-й блок представляет собой силовую плату. Его поместили на клемме со знаком «+». Попавшие сюда плавкие вставки служат для защиты основных цепей. При исчезновении напряжения в авто в первую очередь стоит осуществить проверку здесь.
Блоки под капотом nissan juke
Схема
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,1,0,0,0 —>
Монтажный блок
На схемах он обозначен под номером 2. Расположен у самого края моторного пространства. Для доступа необходимо снять рукав воздушного фильтра.
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Схема
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Назначение предохранителей
p, blockquote 18,0,0,0,0 —>
| F1 | 20А Обогрев стекла задней двери, обогрев зеркал заднего вида |
| F2 | Не используется |
| F3 | 20А Система управления двигателем |
| F4 | Не используется |
| F5 | 30А Стеклоочиститель ветрового стекла, дворники |
| F6 | 10А Правые габариты |
| F7 | 10А Левые габариты |
| F8 | Не используется |
| F9 | 10А Муфта компрессора кондиционера |
| F10 | 15А Противотуманные фары |
| F11 | 10А Лампы дальнего света правой фары |
| F12 | 10А Лампы дальнего света левой фары |
| F13 | 15А Лампы ближнего света левой фары |
| F14 | 15А Лампы ближнего света правой фары |
| F15 | 10А Система управления двигателем |
| F16 | 10А Лампы фары заднего хода |
| F17 | 10А Антиблокировочная система тормозов |
| F18 | Не используется |
| F19 | Не используется |
| F20 | 15А Топливный насос |
| F21 | 15А Система зажигания |
| F22 | 15А Система впрыска |
| F23 | Не используется |
| F24 | 15А Усилитель руля |
Обозначение реле
p, blockquote 19,0,0,1,0 —>
- R8 Реле обогревателя задней двери
- R17 Реле понижения (-) оборотов вентилятора системы охлаждения
- R18 Реле повышения (+) оборотов вентилятора системы охлаждения
- R20 Реле системы зажигания
Блок предохранителей
Обозначен цифрой 3. Для получения доступа к предохранителям блока на кожухе электронного блока управления двигателем отожмите фиксатор крышки. На внутренней стороне которой, будет нанесена актуальная схема расположения элементов.
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Расшифровка
p, blockquote 24,0,0,0,0 —>
- 50А Гидроэлектронный модуль ABS
- 10А Стоп сигнал
- 40А Система зажигания, Стекло подъемники, ABS
- 10А Управление вариатором
- 10А Звуковой сигнал, генератор
- 20А Аудиосистема, магнитола
- 10А Управление вариатором
- 60А Электроусилитель руля, омыватель фар (30А), ABS (30А)
- 50А Вентилятор радиатора системы охлаждения
- Реле звуковых сигналов
Блок силовых предохранителей
Он находится на плюсовой клемме аккумуляторной батареи и представляет из себя группу плавких вставок, которые защищают блоки с предохранителями в салоне и под капотом. На схемах обозначен под номером 4. В случае полного отсутствия напряжения, рекомендуем начать проверку с них.
p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>
Источник статьи: http://vsepredohraniteli.ru/nissan/juke.html
Схема предохранителей Nissan Juke 2011-2017
Предохранитель прикуривателя (розетки) в Nissan Juke это предохранитель F1 (гнездо прикуривателя) в блоке предохранителей панели приборов.
Блок предохранителей в пассажирском салоне
Блок предохранителей расположен на стороне водителя приборной панели, за крышкой.
Схема блока предохранителей
Назначение предохранителей в салоне
| № | ампер | Составная часть |
|---|---|---|
| F1 | 20А | Розетка, прикуриватель, аудиосистема, электро зеркала |
| F2 | 10А | Аудио система |
| F3 | 10А | Монтажный блок в моторном отсеке |
| F4 | 15А | Реле вентилятора |
| F5 | 10А | Кондиционер |
| F6 | 15А | Реле вентилятора |
| F7 | 10А | Дополнительное оборудование |
| F8 | 10А | Приборный щиток |
| F9 | 20А | Прицепное оборудование |
| F10 | 10А | Внутреннее освещение |
| F11 | 15А | Обогрев сидений |
| F12 | 10А | Обогрев зеркал |
| F13 | 10А | Приборный щиток |
| F14 | 10А | Дополнительное оборудование |
| F15 | 10А | Дополнительное оборудование |
| F16 | 10А | Стиральные машины |
| F17 | 10А | SRS |
| Реле | ||
| R1 | Дополнительное оборудование реле | |
| R2 | Реле вентилятора |
Коробки предохранителей в моторном отсеке
Предохранители на аккумуляторе (Главные предохранители)Он расположен на положительной клемме аккумулятора и представляет собой группу плавких вставок, которые защищают блоки с помощью предохранителей в кабине и под капотом. В случае полного отсутствия напряжения рекомендуется проверить эти предохранители.
Блок предохранителей № 1
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей моторного отсека 1
| № | ампер | Составная часть |
|---|---|---|
| F1 | 20А | Обогрев заднего стекла, обогрев зеркал |
| F2 | — | Не используется |
| F3 | 20А | Система управления двигателем |
| F4 | — | Не используется |
| F5 | 30А | Омыватель ветрового стекла / дворники |
| F6 | 10А | Правые габаритные огни |
| F7 | 10А | Левые габаритные огни |
| F8 | — | Не используется |
| F9 | 10А | Муфта компрессора кондиционера |
| F10 | 15А | Противотуманные огни |
| F11 | 10А | Лампа дальнего света (справа) |
| F12 | 10А | Лампа дальнего света (слева) |
| F13 | 15А | Лампа ближнего света (слева) |
| F14 | 15А | Лампа ближнего света (справа) |
| F15 | 10А | Система управления двигателем |
| F16 | 10А | Фонари заднего хода |
| F17 | 10А | Антиблокировочная система |
| F18 | — | Не используется |
| F19 | — | Не используется |
| F20 | 15А | Топливный насос |
| F21 | 15А | Система зажигания |
| F22 | 15А | Система впрыска |
| F23 | — | Не используется |
| F24 | 15А | Усилитель руля |
| Реле | ||
| R8 | Реле обогревателя заднего стекла | |
| R17 | Реле вентилятора охлаждения (-) | |
| R18 | Реле вентилятора охлаждения (+) | |
| R20 | Реле системы зажигания |
Схема блока предохранителей
Распределение предохранителей в блоке предохранителей моторного отсека 2
Источник статьи: http://fuse-box.ru/predohraniteli-i-rele-nissan-zhuk-f15/
