Реле стартера ниссан ванетте где находится

Блок реле и предохранителей

Он находится с левой стороны в задней части кабины либо за левым брызговиком. Ту буду расположены предохранители высокой мощности либо плавкие вставки и отдельные реле.

Nissan Largo минивен спроектированный на платформе ниссан ванетте, с более увеличенной базой и кузовом. Название происходит от английского слова large – большой, крупный. За все время выпущено несколько поколений данной серии. Мы покажем расположение блоков предохранителей и реле ниссан ларго, описание и назначение элементов для автомобилей выпускавшихся в 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годах.

СКАЧАТЬ Руководство по ремонту и эксплуатации Nissan Vanette, Urvan, Serena с 1979 — 1993 г

Руководство Nissan Vanette, Urvan, Serena

Руководство по ремонту и техническому обслуживанию, устройство микроавтобусов Nissan Vanette, Urvan, Serena 1979-1993 гг. выпуска, оборудованных как бензиновыми, так и дизельными двигателями.

Описываются методики технического обслуживания, диагностики неисправностей и ремонта микроавтобусов фирмы Nissan. Регулировочные данные для конкретных моделей приведены в таблицах, размещенных в конце каждой главы. При составлении книги использованы фирменные материалы, предоставленные отделом Сибаатосан НПАСиббиопром, официальным дилером по продаже автомобилей фирмы Nissan в г. Новосибирске.

br/> В отдельные разделы пособия входят рекомендации по техническому обслуживанию и схемы электрооборудования (электросхемы) автомобиля.

Микроавтобусы Nissan Urvan серия E23 (07.80-02.87 г), серия E24 (с 11.86 г), двигатели Z16S, Z18S, SD22, SD23, NA20S, Z20S, Z24S, Z24i, TD25, TD27. Микроавтобусы Nissan Serena серия C23M (c 07.92 г), двигатели GA16DE, SR20DE, LD23.

Микроавтобусы Nissan Vanette серия C120 (01.79-06.87 г), серия C22 (с 05.86 г), серия C23 (с 11.91 г), двигатели A12S, A15S, A14S, Z20S, Z24S, Z24i, GA16DE, SR20DE, LD20, LD20-II.

Язык: русский Формат: pdf Размер: 51.5 Mb

Источник статьи: http://manualforauto.ru/news/2009-02-27-580

Предохранители и реле в Nissan Almera N16

Всего в машине — 2 блока с предохранителями и 1 блок реле. Данные схемы и расположение подходит только для кузова — N16 выпуск с 2000, 2001, 2002, 2003, 2004, 2005 и 2006 г.

0:280

1:785

Блок в салоне включает в себя несколько предохранителей и реле. С обратной стороны этого блока расположены еще 3 важных реле. Под капотом размещены остальные два. В одном находятся только реле в другом только предохранители. В схеме и таблицах приведено точное описание всех блоков. Расположение блоков и расшифровка их предохранителей.

1:1413

1. Блок предохранителей в салоне

1:1477

Для доступа к нему открываем водительскую дверь, в нижней панели слева открываем мини бардачок, он же крышка от блока. Вытаскиваем весь карман из панели.

1:1760

2:2265

3:504

Фотографии блоков из разных машин для сравнения положения предохранителей.

3:647

4:1152

5:1657

Схема первого блока с нумерацией для таблицы ниже

5:1752

1 — 10А Зеркала 2 — 10А Лампы стоп-сигналов 3 — 15А Электророзетка 4 — 7,5А Под дополнительную электрику 5 — 000 Аварийная сигнализация и поворотники 6 — 10А Под дополнительную электрику 7 — 20А Обогрев заднего стекла 8 — 10А Кислородный датчик 9 — 10А Дополнительный электропакет 10 — 10А Электропакет 11 — 10А Контроллер АКПП 12 — 10А Электропакет (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка) 13 — 10А Лампа салона 14 — 15А Электромотор вентилятора салона(обогреватель/кондиционер) 15 — 10А Кондиционер 16 — 15А Электромотор вентилятора салона(обогреватель/кондиционер 17 — 10А Система впрыска топлива 18 — 10А Подушки безопасности 19 — 20А Дополнительный электропакет 20 — 10А Контроллер двигателя 21 — 10А Сигнал запуска 22 — 15А Прикуриватель 23 — —- Не используется 24 — 20А Дополнительный электропакет 25 — 20А Очиститель ветрового стекла 26 — 7,5А Под дополнительную электрику 27 — 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель) 28 — 15А Омыватель заднего стекла 29 — 15А Бензонасос 30 — 10А Спидометр, тахометр, указатели температуры и уровня топлива 31 — 10А ABS 32 — 10А Резерв 33 — 15А Резерв 34 — 20А Резерв

5:4018

Реле

5:13

R1 Реле фар головного света R2 Реле управления дросельной заслонкой R3 Реле стеклоподъемников R4 Реле задних противотуманных фар

5:259

На обратной стороне салонного блока, если вытащить его полностью, будет пластина с 3-мя реле.

5:431

6:936

Фото и схема дополнительной пластины

6:1008

R1 Реле зажигания R2 Реле двигателя нагнетателя R3 Реле дополнительного оборудования (электро-аксессуаров)

6:1211

2. Блок предохранителей в моторном отсеке

6:1292

Необходимо открыть капот и открыть крышку блока с условными обозначениями. Этот блок расположен справа от мотора — рядом с аккумулятором.

6:1550

Несколько фото открытых блоков с разных машин — для сравнения.

6:1669

7:2174

8:504

Расположение второго и третьего блоков под капотом

8:602

9:1107

Схема с обозначениями для таблицы с расшифровкой

9:1201

А 100А Генератор (ALTernator)(зарядка на батарею) В 40А электростеклоподъемники С 40А регулятор охлаждающих вентиляторов D 40А регулятор охлаждающих вентиляторов E 30А для дизелей F 60А для дизелей G 80А для дизелей H 80А главный источник питания, цепь заземления I 50А ABS J 30А к выключателю зажигания от аккумулятора К 30А ABS/ESP L 30А ESP М 30А Омыватель фар 32 20А Омыватель заднего стекла 33 15А Противотуманные фары 34 15А Электропривод и реле электропривода дроссельной заслонки 35 15А Фары, система включения ближнего света в дневное время 36 15А Фары, система включения ближнего света в дневное время 37 10А Задний противотуманный фонарь 38 10А Габариты, освещение номерного знака 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40 15А Аудио, навигация, ЖК-дисплей 41 10А Система управления двигателем 42 10А Катушка зажигания 43 15А Не используется 44 10А Не используется

9:2868

3. Блок реле в моторном отсеке

9:58

Расположен у правого крыла, рядом с бачком омывающей жидкости.

9:176

10:681

11:1186

Схема третьего блока с реле

11:1240

R1 3-е реле вентилятора радиатора (25221E) R2 Передние туманки ПТФ (25224QA) R3 Реле кондиционера Е6 (25224D) R4 Реле звукового сигнала (25620) R5 Реле вентилятора радиатора (25224J) R6 Фары, свет (25224А) R7 Стартер (25224G)

11:1612

12:2117

Как выглядят исправный и перегоревший предохранители

12:102

Думаю, данная запись необходима всем владельцам Almera N16.

12:206

12:242

следующая статья:

Список, коды запчастей и расходных материалов для Nissan Almera N16

Коды запчастей и расходных материалов. Nissan Almera UK MAKE (N16Е) 1.8-2005

Автокосметика LN2502. Средство для раскоксовывания

13:1102 22407

www.spike.su

Блоки предохранителей

Главный блок

Основной блок с предохранителями в салоне находится в нижней части панели приборов, около руля.

Фотография

Схема

Описание

1. 20А – ABS
2. 15А – Аварийная сигнализация
3. 20А
4. 30А – Электропривод центрального замка
5. 20А – Обогреватель стекла задней двери
6. 10А – Стеклоочиститель стекла задней двери
7. 10А – Кондиционер
8. 20А – Стеклоочистители и омыватели
9. 30А – Электропривод стеклоподьемников
10. 10А – Указатели поворотов
11. 15А – Комбинация приборов
12. 15А – Блок управления двигателем
13. 20А – Подогреватель топлива
14. 15А
15. 15А – Прикуриватель
16. 10А – Звуковой сигнал
17. 10А – Лампы задних габаритов
18. 15А – Стоп сигналы
19. 15А – Противотуманные фары
20. 10А – Освещение салона
21. 30А – Задний отопитель
22. 30А – Основной обогреватель

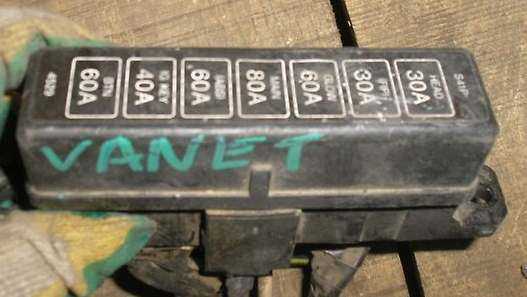

Дополнительный блок

Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.

Фотография

Схема

Назначение

1. 30А HEAD – фары
2. 30А FIP/ INJ – блок управления двигателем
3. 60А GLOW – свечи накаливания
4. 80А MAIN – главный предохранитель
5. 60А ABS – АБС
6. 40А KEY – предохранитель для различных цепей
7. 60А BTN – освещение салона, электро привод центрального замка

Описание для с25

Предохранители в салоне

Вариант 1

Расшифровка

Левый ряд:

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

Правый ряд:

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Вариант 2

Схема

Обозначение

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

Схема

Описание

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

Фотография

Схема

Расшифровка

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) – отсутствует 37. РТС (дизель) – отсутствует 38. Управление АКПП -отсутствует

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк

Блоки под капотом

Под капотом на правом крыле возле аккумулятора буду находится дополнительные блоки с реле и предохранителями.

Вариант 2 (леворульные модели)

Схема блока с реле

Расшифровка

• Реле сигнала
• Реле кондиционера
• Реле переднего винтилятора
• Реле противотуманных фар
• Реле габаритов
• Реле топливного насоса
• Реле вентилятора охлаждения
• Реле вентилятора охлаждения

Nissan Vanette выпускается с 1979 года с различными модификациями кузова: фургон, малый бортовой грузовик и микроавтобус. Собирается в Японии и Испании. Поставляется по всему миру. Существуют 4 поколения данной серии с различным уровнем оснащения, типами двигателя и вариантами остекления. В данном материале вы найдете информацию с описанием блоков предохранителей и реле ниссан ваннетте выпускаемых в 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах.

Описание для с25

Предохранители в салоне

Вариант 1

Расшифровка

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Вариант 2

Схема

Обозначение

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

Он находится под воздуховодом и содержит все основные реле.

Схема

Описание

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

Фотография

Схема

Расшифровка

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) – отсутствует 37. РТС (дизель) – отсутствует 38. Управление АКПП -отсутствует

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк

Nissan Qashqai 2 поколения выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах и обозначался как J11. Qashqai+2 является 7-местной версией кашкая, с удлиненной базой. В данном материале мы покажем описание предохранителей и реле Ниссан Кашкай j11 2 поколения со схемами блоков, фотографиями и местами их расположения. Отдельно выделим предохранители отвечающие за …

Блоки предохранителей

Главный блок

Основной блок с предохранителями в салоне находится в нижней части панели приборов, около руля.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Фотография

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,1,0,0 —>

Схема

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание

p, blockquote 9,0,0,0,0 —>

1. 20А — ABS
2. 15А — Аварийная сигнализация
3. 20А
4. 30А — Электропривод центрального замка
5. 20А — Обогреватель стекла задней двери
6. 10А — Стеклоочиститель стекла задней двери
7. 10А — Кондиционер
8. 20А — Стеклоочистители и омыватели
9. 30А — Электропривод стеклоподьемников
10. 10А — Указатели поворотов
11. 15А — Комбинация приборов
12. 15А — Блок управления двигателем
13. 20А — Подогреватель топлива
14. 15А
15. 15А — Прикуриватель
16. 10А — Звуковой сигнал
17. 10А — Лампы задних габаритов
18. 15А — Стоп сигналы
19. 15А — Противотуманные фары
20. 10А — Освещение салона
21. 30А — Задний отопитель
22. 30А — Основной обогреватель

Дополнительный блок

Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

Фотография

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Назначение

p, blockquote 17,0,0,0,0 —>

1. 30А HEAD — фары
2. 30А FIP/ INJ — блок управления двигателем
3. 60А GLOW — свечи накаливания
4. 80А MAIN — главный предохранитель
5. 60А ABS — АБС
6. 40А KEY — предохранитель для различных цепей
7. 60А BTN — освещение салона, электро привод центрального замка

Описание для с23

Блок в салоне

Фотография

Схема

Описание

1. 10А – Левый задний габарит
2. 10А – Правый задний габарит
3. 10А – Мотор вентилятора
4. 10А – Вентилятор печки / 20А – Зажигание
5. 10А – АБС
6. 10А – ЭБУ ДВС
7. 7,5А – Стартер
8. 7,5А – Свет в салоне
9. 15А – Стоп сигналы
10. 10А – Сигнал
11. 15А – Магнитола
12. 15А – Противотуманные фары
13. 15А – Аварийная сигнализация
14. 10А – Габариты
15. 10А – Сигналы поворотников
16. 15А – Контроль ремней безопстности
17. 15А – Обогрев заднего стекла
18. 7,5А – Приборная панель
19. 10А – АБС
20. 10А – Электронные компоненты мотора
21. 15А – Топливный насос
22. 10А – Подушки безопастности
23. 10А – Кондиционер
24. 15А – Передний вентилятор отопителя
25. 15А – Передний вентилятор отопителя
26. 15А – Магнитола
27. 15А – Прикуриватель
28. 10А – Передние дворники
29. 20А – Задний дворник, электро зеркала
30. 10А – Трансмиссия, коробка передач

Блоки под капотом

Под капотом на правом крыле возле аккумулятора буду находится дополнительные блоки с реле и предохранителями.

Вариант 1

Вариант 2 (леворульные модели)

Тут находятся 2 предохранителя на 15А защиты передних фар. Второй вариант расшифровки смотрите тут.

Предохранители и реле в салоне

Данный блок находится сбоку от рулевой рейки за небольшим ящиком, на обратной стороне которого находится актуальная схема с описанием назначения элементов.

Фото схема

Описание

1. 10А – Задняя шторка
2. 15А – Передняя шторка
3. 10А – Радиатора
4. 10А – Вентилятор печки
5. –
6. 10А – ЭБУ ДВС
7. 10А – Стартер
8. 7,5А – Свет в салоне
9. 15А – Стоп сигналы
10. 10А – Розетка
11. 15А/ 20А – Прикуриватель
12. 15А – Передние противотуманные фары
13. 15А – Аварийная сигнализация
14. 10А – Габариты
15. 10А – Сигналы поворотников
16. 15А – Обогрев заднего стекла
17. 15А – Обогрев заднего стекла
18. 7,5А – Приборы
19. –
20. 10А – Электронные кампоненты
21. 15А – Топливный насос
22. 10А – Подушки безопастности
23. 10А – Кондиционер
24. 15А – Передний вентилятор отопителя
25. 15А – Передний вентилятор отопителя
26. 15А – Магнитола
27. 15А – Прикуриватель
28. 10А – Передние дворники
29. 20А – Задний дворник, электро зеркала
30. 10А – Трансмиссия

Предохранители ниссан ванетте и блок с реле с описанием низначения

Nissan Vanette выпускается с 1979 года с различными модификациями кузова: фургон, малый бортовой грузовик и микроавтобус. Собирается в Японии и Испании. Поставляется по всему миру. Существуют 4 поколения данной серии с различным уровнем оснащения, типами двигателя и вариантами остекления. В данном материале вы найдете информацию с описанием блоков предохранителей и реле ниссан ваннетте выпускаемых в 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах.

Блоки предохранителей

Главный блок

Основной блок с предохранителями в салоне находится в нижней части панели приборов, около руля.

1. 20А — ABS
2. 15А — Аварийная сигнализация
3. 20А
4. 30А — Электропривод центрального замка
5. 20А — Обогреватель стекла задней двери
6. 10А — Стеклоочиститель стекла задней двери
7. 10А — Кондиционер
8. 20А — Стеклоочистители и омыватели
9. 30А — Электропривод стеклоподьемников
10. 10А — Указатели поворотов
11. 15А — Комбинация приборов
12. 15А — Блок управления двигателем
13. 20А — Подогреватель топлива
14. 15А
15. 15А — Прикуриватель
16. 10А — Звуковой сигнал
17. 10А — Лампы задних габаритов
18. 15А — Стоп сигналы
19. 15А — Противотуманные фары
20. 10А — Освещение салона
21. 30А — Задний отопитель
22. 30А — Основной обогреватель

За прикуриватель отвечает предохранитель номер 15 на 15А.

Дополнительный блок

Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.

1. 30А — фары
2. 30А — блок управления двигателем
3. 60А — свечи накаливания
4. 80А — главный предохранитель
5. 60А — ABS
6. 40А — предохранитель для различных цепей
7. 60А — освещение салона, электро привод центрального замка

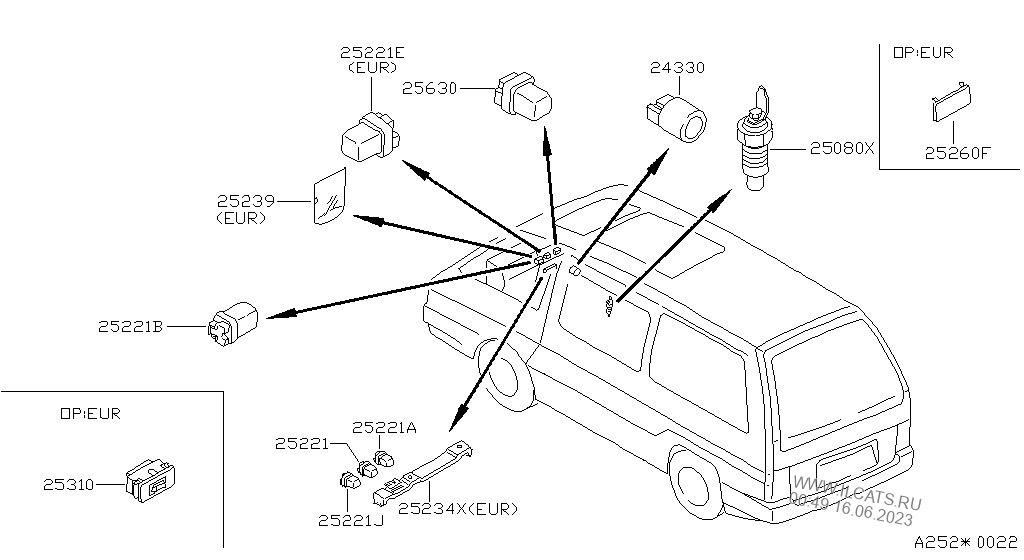

Блок с реле

Тут расположены следующие реле:

• Звукового сигнала
• Вентилятора отопителя

Отдельные элементы реле могут находится в моторном отделении ниссан ванетте.

Если представленная схема не сходится с Вашей, сверьте ей с этой.

Nissan Note – предохранители и реле

Nissan Note относится к субкомпактвэнам. Первое поколение обозначается как Е11 и выпускалось в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 года. За этот период автомобиль прошел рестайлинг. Второе поколение E12 выпускается с 2014 года. В Россию официально не поставляется. Мы представляем для ознакомления информацию о местах расположения всех основных электронных блоков управления. Особое …

Nissan Wingroad — грузопассажирский автомобиль, получивший широкую популярность на территории дальнего востока. В народе известен под названием виноград из за схожего произношения на русском языке: ниссан вингроад либо ниссан вингроуд. Продается так же в странах Южной Америки. Первое поколение Y10 выпускалось в 1996, 1997 и 1998 году. В 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году производилось 2-е поколение с маркировкой кузова Y11. А уже с 2006 по 2018 года поставлялось на рынки 3-е поколение Y12. В данной публикации будет представлена информация о блоках предохранителей и реле ниссан вингроуд. Их места расположения, фотографии, схемы с описанием назначения элементов, а так же покажем какой предохранитель отвечает за прикуривателя.

Блок в салоне альмера классик

Он расположен в панели приборов с левой стороны, за небольшим ящиком.

Схема

Описание

1	15А Электродвигатель отопителя
2	15А Электродвигатель отопителя
3	Резерв
4	10А Указатели поворота
5	10А Комбинация приборов и фонари света заднего хода
6	10А Анти блокировочная система тормозов
7	20А Стеклоочистители
8	10А Обогрев передних сидений
9	15А Топливный насос
10	10А Дополнительные потребители
11	20А Обогрев заднего стекла
12	Резерв
13	10А Фары
14	10А Форсунки системы впрыска топлива
15	10А Комбинация приборов, часы
16	15А Прикуриватель
17	10А Наружные зеркала заднего вида
18	10А Плафон освещения салона
19	15А Замки дверей
20	10А Стоп-сигналы
21	10А Автомагнитола
22	10А Система управления двигателем
23	10А Подушки безопасности
24	10А Кондиционер
25	10А Система управления автоматической коробкой передач
26	10А Система зажигания

Реле лицевой части

1. реле стеклоподъемников;
2. реле заднего противотуманного фонаря;
3. реле центрального замка

Реле тыльной стороны

1. реле системы кондици­онирования;
2. 1-е реле зажигания;
3. 2-е реле за­жигания;
4. реле дополнительного оборудования.

Блоки предохранителей

Главный блок

Основной блок с предохранителями в салоне находится в нижней части панели приборов, около руля.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

Фотография

p, blockquote 5,0,1,0,0 –>

p, blockquote 6,0,0,0,0 –>

Схема

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Описание

p, blockquote 9,0,0,0,0 –>

1. 20А — ABS
2. 15А — Аварийная сигнализация
3. 20А
4. 30А — Электропривод центрального замка
5. 20А — Обогреватель стекла задней двери
6. 10А — Стеклоочиститель стекла задней двери
7. 10А — Кондиционер
8. 20А — Стеклоочистители и омыватели
9. 30А — Электропривод стеклоподьемников
10. 10А — Указатели поворотов
11. 15А — Комбинация приборов
12. 15А — Блок управления двигателем
13. 20А — Подогреватель топлива
14. 15А
15. 15А — Прикуриватель
16. 10А — Звуковой сигнал
17. 10А — Лампы задних габаритов
18. 15А — Стоп сигналы
19. 15А — Противотуманные фары
20. 10А — Освещение салона
21. 30А — Задний отопитель
22. 30А — Основной обогреватель

Дополнительный блок

Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.

p, blockquote 11,1,0,0,0 –>

Фотография

p, blockquote 12,0,0,0,0 –>

p, blockquote 13,0,0,0,0 –>

Схема

p, blockquote 14,0,0,0,0 –>

p, blockquote 15,0,0,0,0 –>

Назначение

p, blockquote 16,0,0,0,0 –>

1. 30А — фары
2. 30А — блок управления двигателем
3. 60А — свечи накаливания
4. 80А — главный предохранитель
5. 60А — ABS
6. 40А — предохранитель для различных цепей
7. 60А — освещение салона, электро привод центрального замка

Предохранителе в салоне

Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.

Вариант 1

Фотография

Схема

Описание

1	25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давле­нию, реле отключения кондиционера, реле кондиционера, термо­стат, э/п клапан системы повышения частоты вращения XX (FICD)
2	10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат
3	10А Реле стартера, выключатель запрещения запуска
4	15А Прикуриватель, радиоприемник
5	10А Фара (правая), реле переключателя света фар
6	10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота
7	15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупре­ждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контрол­лер центрального замка, спидометр
8	15А Выключатель аварийной сигнализации, звуковой сигнал, реле зву­кового сигнала, выключатель звукового сигнала, указатели поворота
9	15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних про­тивотуманных фонарей
10	10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора
11	15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стекло­очистителей
12	10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор “OD OFF”, индикатор “UNLADEN”, реле электро­двигателя вентилятора конденсатора, зуммер системы предупреж­дения о движении задним ходом, выключатель фонарей заднего хо­да, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаж­дающей жидкости, датчик температуры, датчик скорости автомоби­ля, комбинация приборов, реле электропривода стеклоподъемни­ков, реле-прерыватель указателей поворота, переключатель систе­мы управления полным приводом (4WD), реле системы 4WD, электропневмоклапан системы управления полным приводом
13	10А / 15А Подогреватель топлива
14	15А Задний отопитель, выключатель заднего отопителя
15	10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора
16	10А Выключатель противотуманных фар, противотуманные фары, ЭБУ
17	10А Указатели поворота, выключатель указателей поворота
18	15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII)
19	10А Электропривод останова двигателя, электромагнитный клапан от­сечки топлива
20	10А Переключатель корректора фар, электропривод корректора фар
23	15А Повторители указателей поворота, реле повторителей указателей поворота

Полную электросхему распределения питания данного блока можете скачать тут.

Вариант 2

Актуальная схема будет находится на обратной стороне крышки.

Расшифровка

Полная таблица расшифровки японских иероглифов: скачать.

Если же обозначения на английском, тогда сверьтесь с таблицей.

HEATER	Отопитель
AIRCON	Кондиционер
ABS	АБС
HSA	Система трогания на подъеме
STARTER	Стартер
RADIO, CIGAR	Магнитола, прикуриватель
HEAD LAMP (RH)	Правая фара
HEAD LAMP (LH)	Левая фара
ROOM LAMP, CLOCK	Лампа освещения салона, Часы
HAZARD, HORN	Аварийная сигнализация, звуковой сигнал
TAIL	Габаритные огни
FOG LAMP	Противотуманные фары
STOP LAMP	Стоп-сигналы
WIPER, WASHER	Стеклоочиститель и омыватель
GAUGE, BACK	Комбинация приборов, фонарь заднего хода
FUEL HEATER	Подогрев топлива
SEAT HEATER	Обогреватель сидений
EXH. BREAKE	Горный тормоз
FOG LAMP	Противотуманные фары
TURN S/LAMP	Указатели поворота
GENERATOR	Генератор
ENG. STOP	Остановка двигателя
POWER WINDOW	Электропривод стекло подъемников

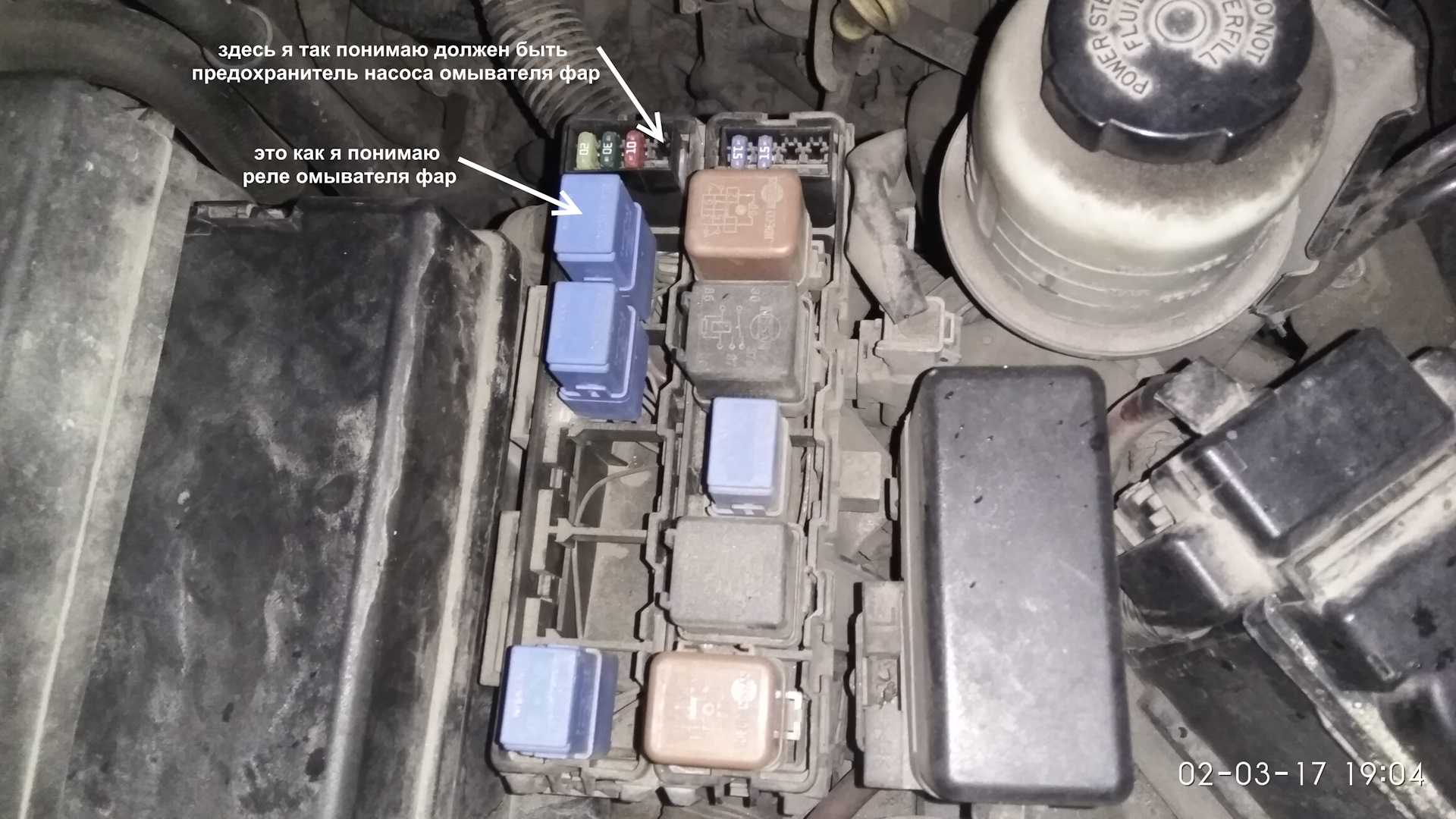

Предохранители и реле под капотом

Схема

Назначение

• А 100А Генератор (зарядка на батарею)
• В 40А электростеклоподъемники
• С 40А регулятор охлаждающих вентиляторов
• D 40А регулятор охлаждающих вентиляторов
• E 30А для дизелей
• F 60А для дизелей
• G 80А для дизелей
• H 80А главный источник питания, цепь заземления
• I 50А ABS
• J 30А к выключателю зажигания от аккумулятора
• К 30А ABS/ESP
• L 30А ESP
• М 30А Омыватель фар
• 32 20А Омыватель заднего стекла
• 33 15А Противотуманные фары
• 34 15А Электропривод и реле электропривода дроссельной заслонки
• 35 15А Фары, система включения ближнего света в дневное время
• 36 15А Фары, система включения ближнего света в дневное время
• 37 10А Задний противотуманный фонарь
• 38 10А Габариты, освещение номерного знака
• 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
• 40 15А Аудио, навигация, ЖК-дисплей
• 41 10А Система управления двигателем
• 42 10А Катушка зажигания
• 43 10А ЕГР
• 44 20А ЭБУ двигателя

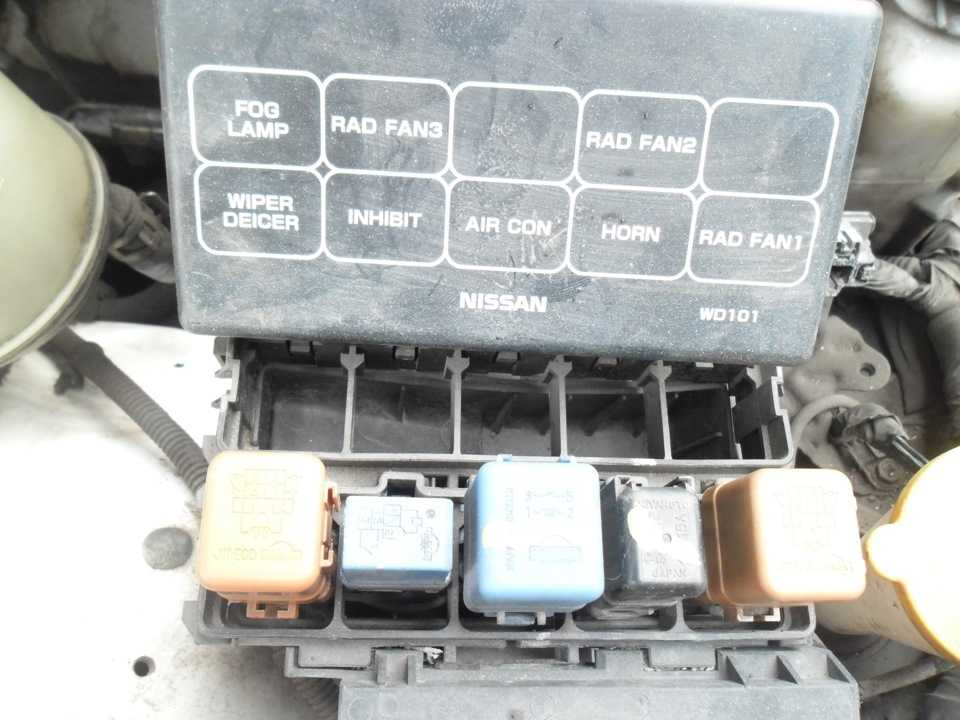

Блок с реле

Он находится у правого крыла, с боку от бочка с омывающей жидкостью.

Фото-схема

Расшифровка

• R1 3-е реле вентилятора радиатора (25221E)
• R2 Передние туманки ПТФ (25224QA)
• R3 Реле кондиционера Е6 (25224D)
• R4 Реле звукового сигнала (25620)
• R5 Реле вентилятора радиатора (25224J)
• R6 Фары, свет (25224А)
• R7 Стартер (25224G)

Не подходит информация? Выберете нужный вариант в полном описании всех моделей.

Nissan Atlas — предохранители и реле

Предохранителе в салоне Вариант 1 Вариант 2 Блок реле и предохранителей Блок реле в салоне Видео про предохранители Nissan Atlas Предохранителе в салоне Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов. Вариант 1 Фотография Схема Описание 1 25А / 15А Электродвигатель вентилятора отопителя, … Читать далее

Приветствую вас, друзья! Этот сайт я создал чтобы облегчить поиск нужных данных тем, кто хочет самостоятельно найти неисправность в электрооборудовании своего автомобиля. Надеюсь материал будет вам полезен!

Nissan Atlas – относится к грузовым коммерческим автомобиля. Выпускается с 1982 года по настоящее время как в грузовом, так и грузопассажирском варианте (грузовики малой и средней грузоподъемности). За период производства ниссан атлас проходил рестайлинг 5 раз. Продавался по всему миру: Европа, РФ, Америка, Африка и т. д. с различными двигателями. В силу этого невозможно показать точную информацию о блоках предохранителях и реле ниссан атлас. Мы предоставляем для ознакомления информацию с описанием наиболее популярных схем для автомобилей выпускавшихся в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах.

Nissan vanette электрическая схема

Руководство Nissan Vanette. Эксплуатация, обслуживание, ремонт в фотографиях.

Nissan Vanette ремонт без проблем своими руками

$IMAGE1$ В книге «Руководство Nissan Vanette » приведены технические характеристики, операции по техническому обслуживанию, основные неисправности автомобиля и способы их устранения

Особое внимание уделено ремонту: — двигателя; — системы управления двигателем; — трансмиссии; — рулевого управления; — кузова; — электрооборудования

В отдельные разделы пособия входят инструкция по эксплуатации Nissan Vanette, моменты затяжки основных резьбовых соединений, перечень устанавливаемых на автомобиль подшипников качения и схемы электрооборудования (электросхемы) автомобиля Nissan Vanette.

Книга «Руководство Nissan Vanette . Эксплуатация, обслуживание, ремонт” предназначена для владельцев автомобилей Nissan Vanette , работников СТО и автосервисов.

Руководство Nissan Vanette . Эксплуатация, обслуживание, ремонт.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ.

Эксплуатация автомобиля Nissan Vanette. Техническое обслуживание автомобиля . Замена масла в коробке передач Nissan Vanette . Замена тормозной жидкости и прокачка тормозов Nissan Vanette. Замена тормозных колодок. Замена охлаждающей жидкости. Особенности пуска двигателя Nissan Vanette. Проверка состояния и замена свечей зажигания. Регулировка клапанов. Nissan Vanette замена зеркал

2. КОМПЛЕКСНАЯ СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (СИСТЕМА ВПРЫСКА ТОПЛИВА) Nissan Vanette.

Система зажигания Nissan Vanette Диагностика системы управления двигателем. Возможные неисправности системы впрыска топлива их причины и методы устранения. Коды неисправностей в системах управления двигателем Бензин и дизель Nissan Vanette

3. ДВИГАТЕЛИ АВТОМОБИЛЯ Nissan Vanette.

Описание конструкции двигателей Nissan Vanette Основные неисправности двигателя, их причины и способы устранения. Снятие, разборка, сборка и установка двигателя Nissan Vanette.

4. ТРАНСМИССИЯ Nissan Vanette.

Сцепление. Коробка передач. Основные неисправности коробки передач, их причины и способы устранения. Снятие коробки передач и замена сцепления. Шарнирные валы (полуоси) Nissan Vanette.

5. ХОДОВАЯ ЧАСТЬ Nissan Vanette. Передняя подвеска. Задняя подвеска . Колеса и шины Nissan Vanette.

6.Тормозная система Nissan Vanette.

Снятие тормозного суппорта и диска. Проточка тормозных дисков. Регулировка стояночного тормоза («ручника»).

7. Рулевое управление Nissan Vanette.

6. ЭЛЕКТРООБОРУДОВАНИЕ Nissan Vanette

Система пуска, зарядки и других систем Nissan Vanette . Генератор Nissan Vanette . Неисправности генератора и способы устранения. Стартер Nissan Vanette . Неисправности стартера и способы их устранения. Предохранители и реле. Распиновка и самодиагностика Nissan Vanette

7. КУЗОВ, СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ.

Ремонт кузова Nissan Vanette Снятие бампера. Замена крыльев. Снятие стекла. Снятие и установка замка двери Nissan Vanette.

Альбом электрических схем.

Жгуты и схемы электропроводки Nissan Vanette . Таблица соединений жгута панели приборов. Электрические разъемы Nissan Vanette . Схема расположения подшипников качения, устанавливаемых на автомобили Nissan Vanette Подшипники качения, устанавливаемые на автомобили Nissan Vanette Манжеты уплотнительные (сальники), устанавливаемых на автомобили Nissan Vanette

Источник статьи: http://www.sites.google.com/site/avtorir/nissan-be-1/nissan-vanette

Назначение для с24

Блок в салоне

Фотография

Схема

Назначение

1. 10А Магнитола, Аудиосистема
2. 15А Стоп сигналы
3. 20А Обогреватель заднего стекла
4. 10А Задний кондиционер
5. 15А Аварийная сигнализация
6. 10А Задний отопитель
7. 15А Дополнительный разъем питания
8. 10А Система управления подвеской
9. 10А Подогрев зеркал
10. 10А Задний разъем питания
11. 10А Система управления АКПП
12. 10А Электронные компоненты
13. 10А Салонное освещение
14. 15А Вентилятор отопителя (передний)
15. 15А Кондиционер
16. 15А Вентилятор отопителя (передний)
17. 10А Система управления двигателем (№2)
18. 10А Подушки безопасности
19. Система управления двигателем (№1)
20. 10А Стартер
21. 15А Прикуриватель
22. 15А Шторки
23. 15А Зеркала
24. 20А Передний стеклоочиститель
25. 10А Указатели поворотов
26. 15А Топливный насос
27. 10А Задний стеклоочиститель
28. 10А Приборная панель
29. 10А Система ABS
