Блоки под капотом
В моторном отсеке предусмотрены 3 электронных блока управления. Блок предохранителей (1) и блок реле (2) находится в задней части моторного отсека, под защитной крышкой. А рядом с аккумулятором расположен дополнительный блок с реле (3).
Блок предохранителей
Схема
Обозначение
| FV1 | 40А Вентилятор системы охлаждения двигателя |
| FV2 | 30А Стартер |
| FV3 | 50А Вентилятор системы охлаждения двигателя |
| FV4 | 30А Обогрев стекла двери задка |
| FV5 | 60А Автоматизированная коробка передач Easytronic 80А Свечи накаливания дизельного двигателя |
| FV6 | 40А Антиблокировочная система тормозов (ABS) |
| FV7 | 50А Рулевое управление с электро усилителем |
| FV8 | 30А Электровентилятор воздухо нагнетателя |

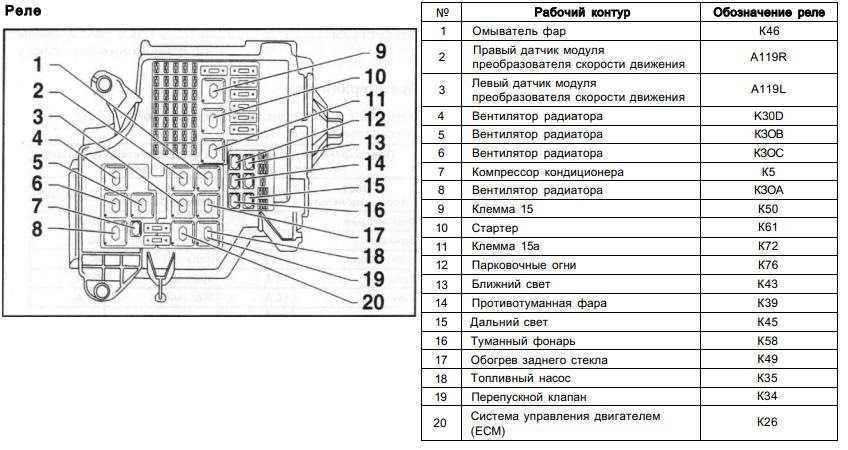

Блок реле
Схема
Описание
| К1 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» |
| К2 | Реле стартера |
| КЗ | Реле зажигания (реле разгрузки замка зажигания), вывод «15а» |
| К4 | Реле топливного насоса |
| К5 | Реле электронного блока управления двигателем |
| Кб | Реле противотуманных фар |
| К7 | Реле компрессора кондиционера |
| Кб | Реле стояночного света с левой стороны |
| К9 | Реле стояночного света с правой стороны |
| К10 | Реле дальнего света фар |
| К11 | Реле ближнего света фар |
| К12 | Реле вентилятора радиатора |
| К13 | Реле вентилятора радиатора |
| К14 | Реле фонарей заднего хода |
| К15 | Реле насоса омывателя фар |
| К16 | Реле правых указателей поворота |
| К17 | Реле левых указателей поворота |
| К18 | Реле насоса омывателя ветрового стекла |
| К19 | Реле насоса омывателя стекла двери задка |
| К20 | Реле прерывистого режима работы очистителя ветрового стекла |
| К21 | Реле постоянного режима работы очистителя ветрового стекла |
| К22 | Реле звукового сигнала противоугонной системой |
| К23 | Реле звукового сигнала |
| ECU | Центральный блок управления электрооборудованием |

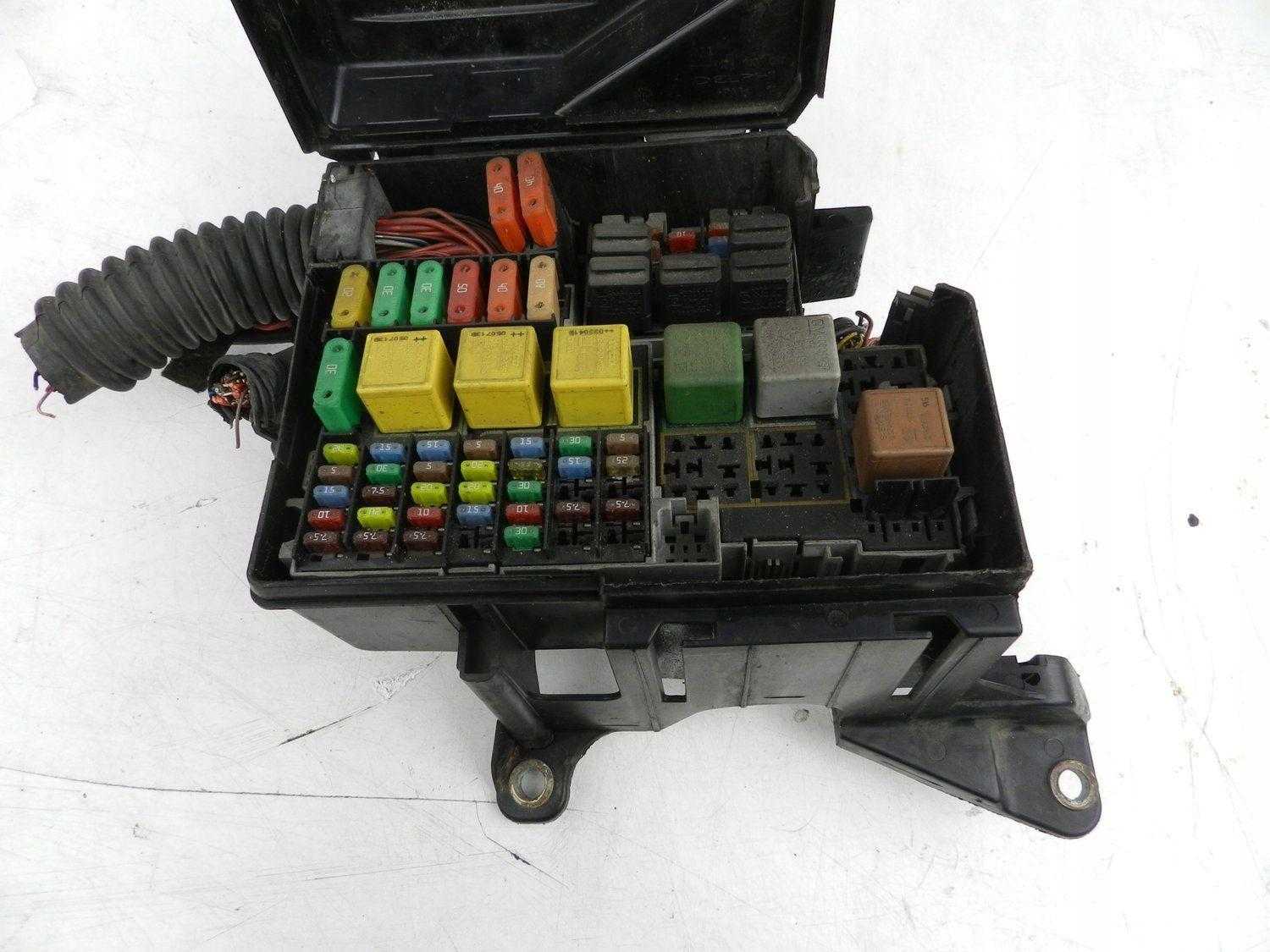

Предохранители и реле под капотом
Основной блок
В моторном отсеке блок находится с левой стороны под защитной крышкой.
Фотография
Схема
Назначение
| Блок защиты цепи силового питания (777) | |
| 1A | Резерв |
| 1B | 70A Монтажный блок предохранителей салона, Блок предпускового подогрева |
| 1C | 60A Реле погружных подогревателей 1 и 4 |
| 1D | 60A Реле погружных подогревателей 2 и 3 |
| 1E | Резерв |
| 1F | 60A Вентилятор системы охлаждения — реле |
| Блок защиты цепи двигателя (1834) | |
| 1 | 25A ЭБУ системы впрыска |
| 2 | 15A Цепь питания системы двигателя |
| 3 | 10A Электромагнитная муфта компрессора кондиционера |
| 4 | 20A Реле подогрева топлива |
| Блок защиты цепей силового питания (1841) | |
| 2A | 60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1 |
| 2B | Резерв |
| 2C | 60A Реле 1 и 2 «+» после замка зажигания, Реле дополнительного отопителя салона |
| 2D | 60A Блок предохранителей салона, Охранная сигнализация |
| 2E | Резерв |
| 2F | 40A Электро вентилятор отопителя и кондиционера |
Наличие тех или иных элементов зависит от комплектации автомобиля.
Предохранители и реле в багажнике Опель Зафира Б
В багажном отделении автомобиля, в левой части за обшивкой расположен блок предохранителей и реле.
В блоке могут быть отличия, в зависимости от комплектации автомобиля.
Схема блока предохранителей и реле в багажнике Опель Зафира Б (Вариант 1)
Описание
1 25/30А Электропривод управления передними стекло подъемниками 2 Не используется 3 7,5А Комбинация приборов 4 5А Обогрев/ кондиционер/ климат-контроль (HVAC) 5 7,5А Подушки безопасности 6 Не используется 7 Не используется 8 Не используется 9 Не используется 10 Не используется 11 25А Обогрев заднего стекла (стекла окна двери задка) 12 15А Стеклоочиститель окна двери задка 13 5А Система помощи при парковке 14 7,5А Система кондиционирования воздуха 15 Не используется 16 5А Система опознавания занятости сиденья/ система Open-Start 17 5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида 18 5А Приборы /переключатели 19 Не используется 20 10А Система динамического управления амортизаторами (CDC) 21 7,5А Обогрев наружных зеркал заднего вида 22 25А Верхний люк 23 25/30А Электро стеклоподъемники задних дверей 24 7,5А Диагностический разъем 25 Не используется 26 7,5А Электропривод складывания наружных зеркал 27 5А Ультразвуковой датчик, система противоугонной сигнализации 28 Не используется 29 15А Прикуриватель, передняя розетка 30 10А Задняя розетка для подключения дополнительных электроприборов 31 Не используется 32 Система Open & Start 33 Не используется 34 25А Верхний люк 35 10А Задняя розетка для подключения дополнительных электроприборов 36 20А Розетка тягово — сцепного устройства 37 5А Освещение салона 38 30А Центральный замок, вывод «30» 39 15А Обогрев левого переднего сиденья 40 15А Обогрев правого переднего сиденья 41 Не используется 42 Не используется 43 Не используется 44 Не используется • K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6) • K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20) • K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)
Схема блока предохранителей и реле в багажнике Опель Зафира Б (Вариант 2)
Описание
F50 10А Кондиционер AC (на реле K5) F51 15А Противотуманные фары (передние) (на реле K39) F52 15А Дополнительное гнездо (задний прикуриватель) ACS F53 7.5A Обогрев зеркал F54 30А Стеклоподъемники передние FHF F55 30А Стеклоподъемники задние FHR F56 7.5A Задние фонари (на K71), Замок без ручки (на K24D) K5 Реле — компрессор, кондиционер (FE33, F50) K24D Реле мертвой блокировки (F56) K39 Реле — противотуманная фара, передняя (F51) K56 Реле — стеклоочиститель, заднее окно (FE31, FE33) K71 Реле – фонарь заднего хода (F56, FE33)
Предохранители и реле в багажнике Опель Мокка
Монтажный блок предохранителей и реле в багажном отделении размещен в левой части за защитной крышкой.
Схема блока предохранителей и реле Опель Мокка
Описание
1 Поясничная опора сиденья водителя 2 Поясничная опора сиденья пассажира 3 Усилитель 4 Разъем жгута проводов прицепа 5 Система постоянного полного привода 6 Индикация 7 Резерв 8 Прицеп 9 Резерв 10 Резерв 11 Прицеп 12 Навигационная система 13 Рулевое колесо с обогревом 14 Разъем жгута проводов прицепа 15 Рулевое колесо 16 Датчик воды в топливе 17 Внутреннее зеркало 18 Резерв S/B01 Электрическая регулировка сиденья водителя / модуль памяти S/B02 Электрическая регулировка сиденья пассажира S/B03 Модуль прицепа S/B04 Инвертор / Преобразователь напряжения S/B05 Аккумулятор S/B06 Омыватель фар S/B07 Резерв S/B08 Резерв S/B09 Резерв RLY01 Реле зажигания RLY02 Реле запуска
Блок предохранителей и реле opel astra j
—
- Рассмотрены автомобили 2009, 2010, 2011, 2012, 2013, 2014 года выпуска
- Где расположены предохранители и реле опель астра j.
- Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны, в моторном отсеке рядом с аккумуляторной батареей и под панелью приборов с левой стороны.
- Предохранители в багажнике.
- Для получения доступа к монтажному блоку, расположенному в багажнике, поверните на 90° фиксатор крышки люка в обивке левой боковины и откиньте ее вниз
Назначение предохранителей и плавких вставок, установленных в монтажном блоке багажника
| Обозначение предохранителя/ плавкой вставки | Расшифровка |
| 1 | Модуль прицепа |
| 2 | Гнездо прицепа |
| 3 | Система помощи при парковке |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Противоугонная сигнализация |
| 9 | — |
| 10 | — |
| 11 | Модуль прицепа, розетка прицепа |
| 12 | — |
| 13 | — |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Обогреватель рулевого колеса |
| 20 | Вентиляционный люк крыши |
| 21 | Обогрев сидений |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | |
| 26 | |
| 27 | |
| 28 | |
| 29 | |
| 30 | |
| 31 | Акустическая система |
| 32 | Активная система демпфирования, система предупреждения о выезде из полосы движения |

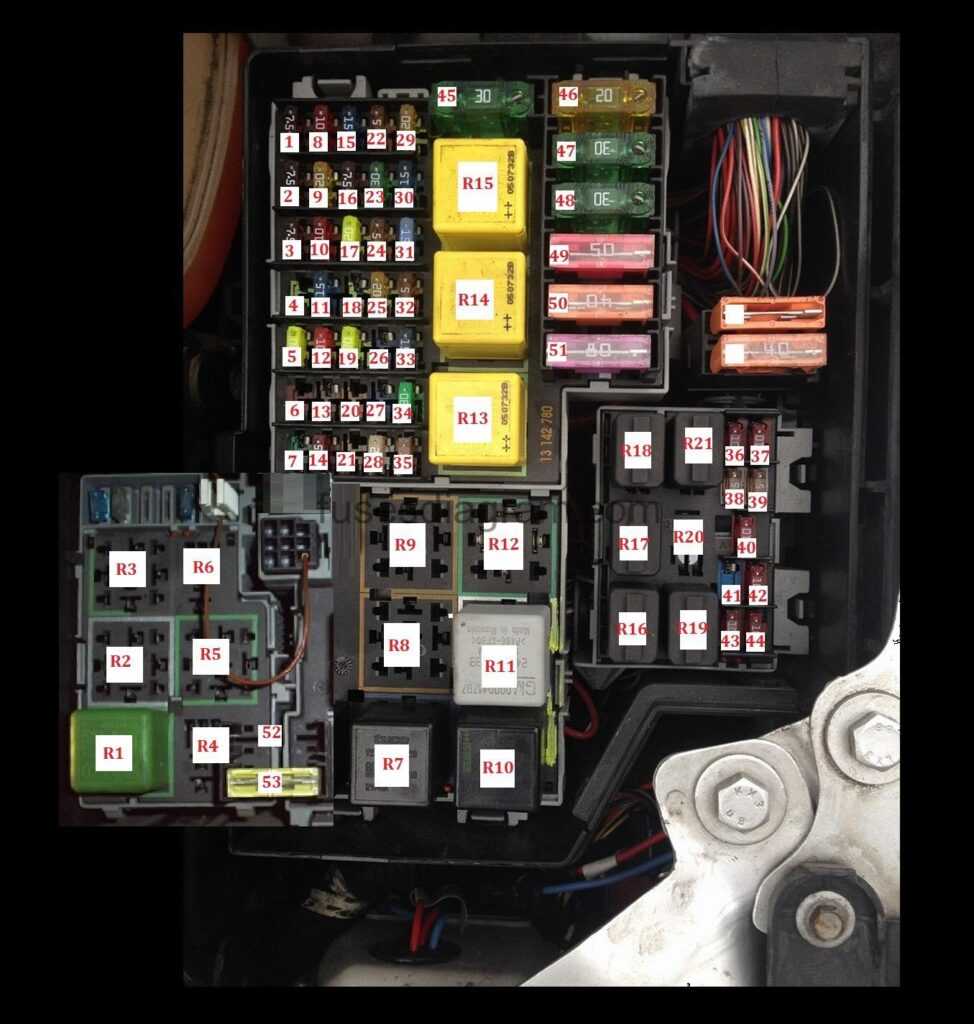

- Монтажный блок предохранителей и плавких вставок под капотом опель астра j
- Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора и снимите крышку
Расшифровка
9
| Обозначение предохранителя/ плавкой вставки | Назначение предохранителя |
| 1 | Блок управления двигателем |
| 2 | Датчик концентрации кислорода |
| 3 | Впрыск топлива, система зажигания |
| 4 | То же |
| 5 | — |
| 6 | Обогрев зеркал |
| 7 | Регулятор вентилятора |
| 8 | Датчик концентрации кислорода |
| Датчик заднего стекла | |
| 10 | Датчик аккумуляторной батареи |
| 11 | Рычаг открывания багажника |
| 12 | Модуль адаптивного переднего освещения |
| 13 | — |
| 14 | Очиститель заднего стекла |
| 15 | Блок управления двигателем |
| 16 | Стартер |
| 17 | Блок управления коробкой передач |
| 18 | Обогрев заднего стекла |
| 19 | Передние электрические стеклоподъемники |
| 20 | Задние электрические стеклоподъемники |
| 21 | ABS |
| 22 | Левая фара (дальний свет) |
| 23 | Омыватель фар |
| 24 | Правая фара (ближний свет, ксеноновый) |
| 25 | Левая фара (ближний свет, ксеноновый) |
| 26 | Противотуманные фары |
| 27 | Подогрев дизельного топлива |
| 28 | — |
| 29 | Электрический стояночный тормоз |
| 30 | abs |
| 31 | — |
| 32 | Подушка безопасности |
| 33 | Система адаптивных фар |
| 34 | — |
| 35 | Электрические стеклоподъемники |
| 36 | — |
| 37 | Электромагнитный клапан продувки абсорбера |
| 38 | Вакуумный насос |
| 39 | Блок управления системой топливоподачи |
| 40 | Омыватель ветрового стекла, омыватель заднего стекла |
| 41 | Правая фара (дальний свет) |
| 42 | Вентилятор радиатора системы охлаждения двигателя |
| 43 | Очиститель ветрового стекла |
| 44 | — |
| 45 | Вентилятор радиатора системы охлаждения двигателя |
| 46 | — |
| 47 | Звуковой сигнал |
| 48 | Вентилятор радиатора системы охлаждения двигателя |
| 49 | Топливный насос |
| 50 | Корректор света фар |
| 51 | Дроссельный узел |
| 52 | Подогрев картерных газов |
| 53 | Модуль управления коробкой передач, модуль управления двигателем |
| 54 | Контроль электропроводки |
Замена бензонасоса опель вектра б
Бензонасос на Opel Vectra B находится в топливном баке, под задним сидением, поэтому если нужно заменить бензонасоса на Вектра Б, то первым делом потребуется снять сидение, откинуть шумоизоляцию и открыть черную крышку лючка небольшой плоской отверткой. Эта же отверточка понадобится вам чтобы отсоединить топливные патрубки (отстегнуть пластиковые защелки) и снять разъем питания. Кольцо фиксирующее топливную станцию в баке откручивается против часовой стрелки. Потом, отщелкнув два крепления по бокам корпуса снимаем лишь бензонасос автомобиля. Теперь когда пластиковый корпус с бензонасосом в руках можно временно прикрыть пластмассовой крышкой отверстие в бензобаке, дабы не испарялся бензин. Замена бензонасоса на Вектре Б совмещается в месте с заменой или чисткой фильтра-сеточки грубой очистки. Подробнее весь процесс смотрите на видео.
Подпишись
на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате
Бензонасос работает с перерывами и шумит
Как заменить самостоятельно?
Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.
Замена предохранителей
Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:
- Выключить систему зажигания автомобиля.
- Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
- Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
- Открутить четыре шлицевых винта крепления рамки.
- Вынуть монтажный блок со своего места, потянув за нижнюю часть.
- Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
- Визуально проверить состояние остальных плавких вставок.
- Произвести обратную сборку.
Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения
Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.
Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.
Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

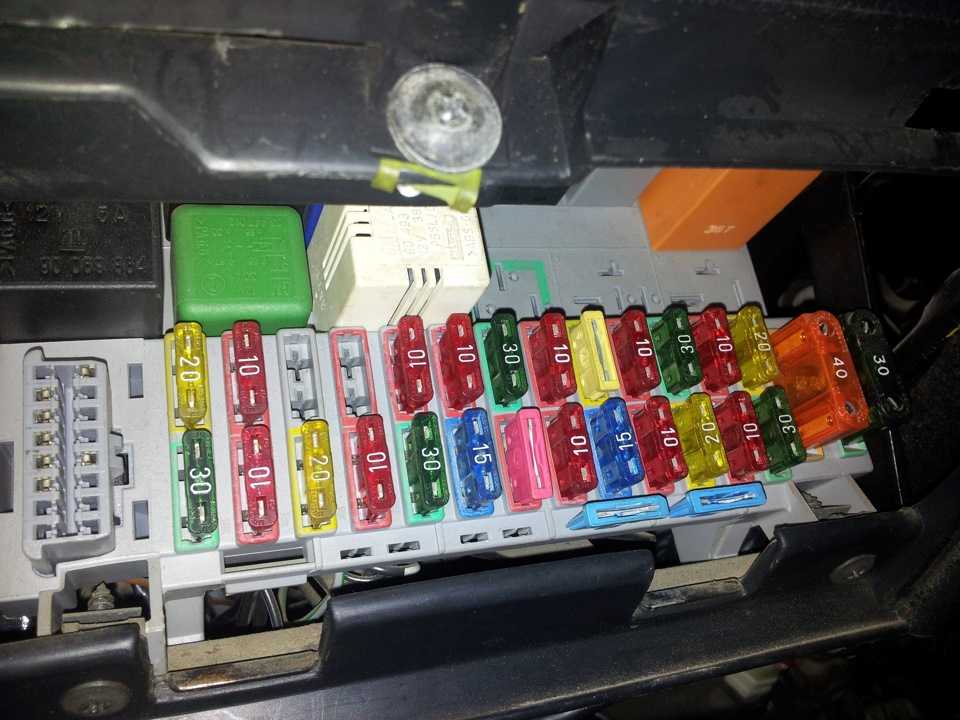

Блок в салоне
Находится в торце приборной панели за защитной крышкой.
Схема
Описание
| 1 | 10А Круиз – контроль |
| 2 | 20А указатели поворота,стоп сигналы |
| 3 | 15А подушки безопасности, натяжители ремней безопасности |
| 4 | 10А прикуриватель, вентилятор обдува салона, дисплей |
| 5 | 10А информационный дисплей |
| 6 | 25А очиститель стёкол |
| 7 | 10А обогреватель заднего стекла, кондиционер, ходовой фонарь |
| 8 | 20А люк |
| 9 | 10А подогреватель передних сидений |
| 10 | 25А очиститель стёкол |
| 11 | 20А блок управления |
| 12 | 10А центральный замок, привод боковых зеркал заднего вида |
| 13 | 10А блок управления |
| 14 | 15А наружное освещение |
| 15 | Резерв |
| 16 | 15А центральный замок, радиоприёмник, дисплей, кондиционер |
| 17 | 15А указатель поворота |
| 18 | Резерв |
| 19 | 10А иммобилайзер |
| 20 | 10А ABS |
| 21 | 10А задний противотуманный фонарь |
| 22 | 25А обогреватель заднего стекла |
| 23 | 20А регулятор уровня дорожного просвета(клемма 30) |
| 24 | 10А левая фара ближнего света |
| 25 | 10А правая фара ближнего света |
| 26 | 30А прикуриватель,розетки |
| 27 | 15А указатели поворота,стояночные огни,левый габарит |
| 28 | 20А привод люка заправочной горловины |
| 29 | 10А левый габарит |
| 30 | 10А правый габарит |
| 31 | 7,5А блок управления |
| 32 | 7,5А радиоприёмник |
| 33 | 10А дисплей |
| 34 | 15А Прикуриватель |
| 35 | Резерв |
| 36 | Резерв |
| 37 | Резерв |
| 38 | 20А ABS |
| 39 | 10А обогреватель наружных зеркал заднего вида |
| 40 | Резерв |
| 41 | Резерв |
| 42 | Резерв |
| 43 | 10А ABS |
| 44 | 10А иммобилайзер |
| 45 | Резерв |
| 46 | 30А электростеклоподъёмники |
| 47 | Резерв |
| 48 | 30А привод регулируемых передних сидений, подогрев передних сидений |
| 49 | 30А вентилятор обдува радиатора,кондиционер |
| 50 | 20А наружное освещение |
Блок реле и предохранителей в салоне Опель Вектра Ц (Сигнум)
Блок расположен с торца панели приборов со стороны водителя. Для доступа необходимо снять пластиковую крышку.
Схема блока реле Opel Vectra C/Signum
Описание
| 1
2 |
Реле основных цепей зажигания (клемма 15А)
Реле клеммы 15 |
| 3 | Реле вентиляции салона |
| 4 | Реле электродвигателя вентилятора отопителя |
| F1 | (20А) Аудиосистема, дополнительный отопитель, DVD-проигрыватель |
| F2 | (7,5А) Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/отопителя |
| F3 | (20А) Люк |
| F4 | |
| F5 | (7,5А) Блок управления электрооборудованием двери |
| F6 | (7,5А) Стоп-сигналы |
| F7 | (30А) Многофункциональный блок управления 1 |
| F8 | (30А) Блок управления электрооборудованием двери |
| F9 | (7,5А) Многофункциональный блок управления 1 |
| F10 | (7,5А) Блок управления электрооборудованием рулевой колонки |
| F11 | (7,5А) Диагностический разъем (DLC) |
| F12 | (15А) Защита от перегрузки аккумуляторной батареи |
| F13 | |
| F14 | |
| F15 | (30А) Блок управления электрооборудованием двери водителя |
| F16 | |
| F17 | (15А) Комбинация приборов, многофункциональный дисплей |
| F18 | (7,5А) Замок зажигания, кондиционер |
| F19 | |
| F20 | (7,5А) Датчик бокового перемещения |
| F21 | (7,5А) Телематика |
| F22 | (30А) Предохранитель прикуривателя opel vectra c/ Signum |
| F23 | (30А) Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/отопителя |
| F24 | |
| F25 | (7,5А) Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/отопителя |
| F26 | (7,5А) Многофункциональный дисплей, комбинация приборов |
Обозначение предохранителей и реле Опель Вектра
В таблице показан номер предохранителя его заводской цвет и сила тока и электрическая цепь, за которую отвечает предохранитель
| N | СИЛА ТОКА (ЦВЕТ) | ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ |
| 1 | – | – |
| 2 | 30 (Зеленый) | Кондиционер, вентилятор системы охлаждения |
| 3 | 40 (Оранж.) | Обогреватель заднего стекла |
| 4 | ||
| 5 | – | – |
| 6 | 10 (Красный) | Ближний свет фар, корректор света |
| 7 | 10 (Красный) | Стояночный свет, задние правые габаритные огни |
| 8 | 10 (Красный) | Дальний правый свет |
| 9 | 30 (Зеленый) | Омыватель фар |
| 10 | 20 (Желтый) | Звуковой сигнал |
| 11 | 30 (Зеленый) | Центральная система блокирования |
| 12 | 20 (Желтый) | Противотуманные фары |
| 13 | – | – |
| 14 | 30 (Зеленый) | Стеклоочиститель |
| 15 | – | – |
| 16 | 10 (Красный) | Задний противотуманный фонарь |
| 17 | 30 (Зеленый) | Стеклоподъемники |
| 18 | 10 (Красный) | Освещение номерного знака |
| 19 | 20 (Желтый) | Топливный насос |
| 20 | 30 (Зеленый) | Стеклоподъемники |
| 21 | – | – |
| 22 | 20 (Желтый) | Световая аварийная сигнализация, информационный дисплей, бортовой компьютер, освещение в салоне автомобиля, вентилятор радиатора, радио, сигнализаторы. |
| 23 | – | – |
| 24 | 10 (Красный) | Ближний левый свет, корректор света |
| 25 | 10 (Красный) | Стояночные огни и задний левый фонарь |
| 26 | 10 (Красный) | Дальний левый свет |
| 27 | – | – |
| 28 | – | Обогреватель охлаждающей жидкости (дизель) |
| 29 | 10 (Красный) | Световая аварийная сигнализация, электрически управляемые наружные зеркала, стеклоподъемники, люк, круиз-контроль, освещение в салоне автомобиля |
| 30 | 30 (Зеленый) | Люк |
| 31 | – | – |
| 32 | – | – |
| 33 | 20 (Желтый) | Клемма 30: постоянный ток прицепа |
| 34 | 20 (Желтый) | Переключатель CD-чейнджера |
| 35 | 10 (Красный) | ABS , Traction Control, автоматическая трансмиссия |
| 36 | 20 (Желтый) | Обогрев передних сидений |
| 37 | 10 (Красный) | Прикуриватель |
| 38 | 10 (Красный) | Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, круиз-контроль |
| 39 | 10 (Красный) | Автоматическая трансмиссия |
| 40 | 10 (Красный) | Вентилятор радиатора, обогреватель заднего стекла |
| 41 | 10 (Красный) | Обогреватель зеркал |
Видео инструкция: где находится реле стартера на опель вектра
Кроме цветовой маркировки номинальная сила тока предохранителя указана на его обратной стороне. Цвет предохранителя, цветовая идентификация предохранителей по номинальной силе тока. Задний рабочий тормозной цилиндр. Односторонний клапан вакуумного усилителя тормозов.
Руководства
Антиблокировочная система тормозов ABS. Элементы антиблокировочной системы тормозов 9. Замена передних подшипников ступицы. Стабилизатор поперечной устойчивости передней подвески. Нижний рычаг передней подвески.
Замена нижнего шарнира передней подвески. Стабилизатор поперечной устойчивости задней подвески. Верхний рычаг задней подвески. Нижний рычаг задней подвески.
Промежуточный вал рулевой колонки. Замена защитных чехлов рулевой передачи. Отпустите 2 крепежные гайки и отсоедините электропроводку стартера. Выверните 2 болта и извлеките стартер из двигательного отсека вниз. Двигатели Z19DT H Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Снимите крышку двигателя , поднимите автомобиль на подъемнике и снимите защиту картера.
Это интересно: Руль на фольксваген поло: замена
Замена предохранителей под капотом
Прежде чем поменять перегоревшую вставку на новую, необходимо определить причину, по которой сработала защита
Необходимо обратить внимание на электрическое оборудование, находящееся в данной цепи. Не является ли оно первоисточником проблемы?
На место вставляют новый предохранитель аналогичного номинала при помощи того же пинцета.
В случае необходимости меняют и реле. Покачивая из стороны в сторону его извлекают из посадочного места и вместо него ставят новое.
Внимательно осматривают силовой предохранитель и при необходимости меняют и его. Для этого потребуется торцевая отвертка с головкой на 13, чтобы ослабить гайки.
Снимают гайки.
Снимают наконечник и силовой предохранитель.
Меняют силовой предохранитель. Все работы выполняют в обратном порядке.
Дополнительный блок реле
Находится в тыльной части подкапотного пространства.
Фото – схема
| 1 | Резерв |
| 2 | Резерв |
| 3 | Реле центрального замка — блокировка (дверь водителя) |
| 4 | Реле центрального замка — двойная блокировка |
| 5 | Реле центрального замка — разблокировка |
| 6 | Реле центрального замка — блокировка |
| 7 | Реле звукового сигнала противоугонной системы |
| 8 | Реле ламп подсветки номерного знака |
| 9 | Реле электродвигателя насоса омывателя заднего стекла |
| 10 | Реле электродвигателя очистителя лобового стекла — быстро |
| 11 | Реле звукового сигнала |
| 12 | Реле насоса омывателя лобового стекла |
| 13 | Реле электродвигателя очистителя лобового стекла – медленно/ прерывисто |
| 14 | Реле электродвигателя очистителя заднего стекла |
| 15 | Реле указателя поворота — левый |
| 16 | Реле указателя поворота — правый |
Предохранители и реле под капотом Опель Корса Ц
В моторном отсеке расположены 2 монтажных блока, основной(1) и дополнительный(2). Блоки расположены в левой части подкапотного пространства.
Схема основного блока предохранителей под капотом Опель Корса Ц
Описание
R1 Реле электродвигателя вентилятора системы охлаждения R2 Реле электродвигателя вентилятора системы охлаждения R3 Реле электродвигателя вентилятора системы охлаждения R4 Реле электромагнитной муфты компрессора кондиционера R5 Реле электродвигателя вентилятора системы охлаждения R6 — R7 Реле системы управления двигателем R8 Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП) R9 Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП) R10 Реле топливного насоса — бензин R11 Реле обогревателя заднего стекла R12 Реле насоса омывателя фар R13 Реле вспомогательных цепей зажигания R14 Реле стартера R15 Реле основных цепей зажигания R16 Реле задних противотуманных фонарей R17 Реле противотуманных фар R18 Реле габаритов — прав. R19 Реле дальнего света фар R20 Реле габаритов — лев. R21 Реле ближнего светофор F1 7,5A Многофункциональный блок управления F2 7,5А Управление двигателем 3 7,5A Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов 4 5А Лампа подсветки номерного знака 5 20A Электропривод стеклоподъемников 6 10A Автоматическая коробка передач 7 30A Омыватели фар 8 10A Стартер 9 20A Дополнительный отопитель, система управления двигателем, реле топливного насоса 10 10A Звуковой сигнал 11 15A Многофункциональный блок управления 12 20A Аудиосистема, многофункциональный дисплей 13 10A Противоугонная система 14 7,5A Электропривод зеркал заднего вида 15 10A Омыватели лобового стекла 16 5А Лампы освещения салона 17 20A Многофункциональный блок управления 18 20A Люк 19 5А Противоугонная система 20 20А Электропривод стеклоподъемников 21 Резерв 22 5А Многофункциональный блок управления 23 20A Очиститель лобового стекла 24 5А Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей 25 5/10A Стоп-сигналы 26 20/25A Предохранитель прикуривателя 27 15А Подогреватель сидений 28 15А Подогреватель сидений 29 20A Омыватели лобового стекла 30 15A Система управления двигателем — бензин 31 15А Система кондиционирования 32 5А Антиблокировочная система тормозов (ABS), обогреватель заднего стекла 33 7,5/15А Модуль управления двигателем 34 30A Подогреватель топлива (дизель) 35 5А Аудиосистема, электропривод стеклоподъемников, люк 36 10A Левая фара — ближний свет 37 10A Правая фара-ближний свет 38 5А Лампы переднего левого габарита /заднего левого габарита 39 5А Лампы переднего правого габарита /заднего правого габарита 40 10А Стоп сигналы 41 15A Противотуманные фары 42 10А Задние противотуманные фонари 43 10A Левая фара — дальний свет 44 10A Правая фара-дальний свет 45 30А Система кондиционирования 46 20А Управление двигателем 47 30A Обогреватель заднего стекла 48 30А Стартер 49 50А Усилитель рулевого управления 50 40A Антиблокировочная система тормозов (ABS) 51 60A Секвентальная механическая КПП — бензин 52 30A Электродвигатель вентилятора системы охлаждения — бензин c кондиционером 53 30A Электродвигатель вентилятора конденсатора кондиционера — бензин 54 60A Коробка передач
Схема дополнительного блока предохранителей и реле Опель Корса C
Описание
1 Резерв 2 Резерв 3 Реле центрального замка — блокировка (дверь водителя) 4 Реле центрального замка — двойная блокировка 5 Реле центрального замка — разблокировка 6 Реле центрального замка — блокировка 7 Реле звукового сигнала противоугонной системы 8 Реле ламп подсветки номерного знака 9 Реле электродвигателя насоса омывателя заднего стекла 10 Реле электродвигателя очистителя лобового стекла — быстро 11 Реле звукового сигнала 12 Реле насоса омывателя лобового стекла 13 Реле электродвигателя очистителя лобового стекла — медленно/ прерывисто 14 Реле электродвигателя очистителя заднего стекла 15 Реле указателя поворота — левый 16 Реле указателя поворота — правый
