Предохранитель стартера на пежо 307

Блок предохранителей и реле возле сиденья пассажира Пежо Боксер

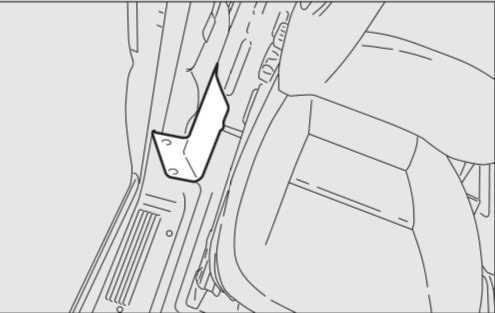

Возле сиденья переднего пассажира в стойке есть блок предохранителей.

Схема блока (Вариант 1)

Описание

54	Не используется
55	15А Обогрев сидений
56	15А Электрическая розетка 12 В для задних пассажиров
57	10А Дополнительный подогрев под сиденьем
58	15А Обогрев заднего левого стекла
59	15А Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10А Управление дополнительным подогревом для задних пассажиров
64	Не используется
65	30А Вентилятор системы дополнительного подогрева для задних пассажиров

Схема блока (Вариант 2)

Описание

T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

Электрическая схема пежо 3008 2012 года

Руководство по ремонту, эксплуатации и техническому обслуживанию Peugeot 3008

— полные технические характеристик

— устранение неисправностей Peugeot 3008

— цветные электросхемы Peugeot 3008 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по эксплуатации Peugeot 3008 — полные технические характеристики Peugeot 3008 — особенности эксплуатации

Руководство по ремонту Peugeot 3008 в фотографиях — полные технические характеристики

— особенности эксплуатации Peugeot 3008 — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Каталог деталей и сборочных единиц Peugeot 3008 — таблица взаимозаменяемости деталей автомобилей

— предназначен для работников СТО и владельцев автомобилей Peugeot 3008 — каталог деталей Peugeot 3008 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Подробная электросхема Peugeot 3008 — полное описание электрооборудования Peugeot 3008 , подробная интерактивная электрическая схема Peugeot 3008 — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Peugeot 3008 — распиновка разъемов электрических, распиновка электро проводки Peugeot 3008 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту двигателя Peugeot 3008 — полные технические характеристики двигателя Peugeot 3008 — особенности конструкции и ремонта двигателя Peugeot 3008 — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту коробок передач Peugeot 3008 — полные технические характеристики КПП — особенности конструкции и ремонта КПП Peugeot 3008 — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Распиновка эбу пежо 3008

Давно ничего не писал… вот такое традиционное начало моей сегодняшней записи, довольно часто встречающихся во многих БЖ, но в этот раз будет немного по-другому. Решил написать этот заметку в режиме «загадка», а значит будет и интрига и, я надеюсь, будет интересно. Что бы еще больше разжечь интерес читателя, забегая вперед, скажу, что речь пойдет о довольно простой диагностике ДВС, но подобную диагностику сделают Вам далеко не каждый СЦ, и информация этой записи относится ко многим моделям двигателей внутреннего сгорания.

Как всегда, начну из далека. Не нравилась мне как работает мой двигатель. Уже неоднократно упоминал в своем БЖ о ощутимых, довольно редких, подергиваниях двигателя на ХХ, с чем я неоднократно обращался ко многим специалистам. Наиболее распространенный ответ был что-то типа «забей», либо трехстраничный список возможных причин начиная от потери компрессии и заканчивая заменой ТНВД и турбины, что само по себе весьма неоднозначно и не бюджетно. Я готов вкладывать деньги в автомобиль, но за попытку ткнуть пальцем в небо платить десятки килорублей точно не готов.

Были предприняты самостоятельные попытки устранить эту проблему: развлекуха со свечами в двух частях и ревизия ТНВД. Но, как говорится проблема была, есть и будет есть мне мозг и дальше.

Заказал вот такой свисток. Не самый дешёвый ELM-327 сканер, но зато всеядный. Брал у друга другой модели – измучался. Не хотел он жить совместно с Mi Band браслетом. Приходилось снимать браслет, относить его домой что бы с ним оборвалась связь и только после этого подключать сканер к телефону, тоже не без приключений и бубна. Новый сканер работает в связке с браслетом и без него как часики. И вот теперь мы подходим к самому главному и интересному, скриншоты графиков LTFT и STFT для двух режимов работы двигателя, а именно прогретый двигатель, выключенный свет и климат, холостой ход:

Тот же двигатель, без света и климата, движение «накатом» (разогнал машину и бросил педаль акселератора):

Когда я увидел все это безобразие, сразу понял источник проблем с моим двигателем, хотя и не являюсь специалистом в области авто ремонта. Проблема следует явно и однозначно из выше приведенных рисунков. Нарушая все правила приличия, она буквально кричит о себе. Заменил одну деталь и все стало почти красиво. Итак, спустя четыре дня, при тех же условиях, холостой ход:

Сколько я потерял времени на диагностики и разговоры с мастерами, жуть. Сколько ругал себя потом, что пристаю с пустяками и отвлекаю людей. Цель то была совсем простая: добиться нормальной работы двигателя. Вот как всегда, все то что не могут сделать профессионалы, приходится делать самому: изучать мать часть, покупать оборудование, анализировать полученные результаты, делать выводы и производить ремонт. Неправда ли, как это знакомо: приходишь с проблемой в сервис и… начинаешь менять все по кругу: одно, второе, третье. И радуешься, когда после четвертой, пятой итерации проблема, (о чудо!) устраняется и радость омрачена только одним: осознаешь, что все сделанное до этого, сделано было зря, либо преждевременно. А если проблема так и осталась?

Блок с предохранителя в приборной панели

В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.

Схема (1 вариант)

 Описание

№	А	Назначение
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая
31	5	Реле процессора моторного отсека – Реле процессора панели приборов (+ ключ)
32	7,5	Освещение салона (+ АКБ)
33	7,5	Датчик контроля АКБ на версии “стоп-старт” (+ АКБ)
34	7,5	Освещение салона микроавтобуса – Фонари аварийной сигнализации
36	10	Автомагнитола – Управление кондиционером – Охранная сигнализация – Хронотахограф – Процессор выключателя АКБ – Программатор дополнительного подогрева (+ АКБ)
37	7,5	Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Панель приборов (+ ключ)
38	20	Центральный замок
42	5	Микропроцессор и датчик ABS – Датчик ASR – Датчик CDS – Выключатель фонарей стоп-сигнала
43	20	Очиститель ветрового стекла (+ ключ)
47	20	Стеклоподъемник со стороны водителя
48	20	Стеклоподъемник со стороны пассажира
49	5	Процессор системы помощи при парковке – Автомагнитола – Переключатели на рулевом колесе – Центральная и боковая панели управления – Дополнительная панель управления – Процессор выключателя АКБ (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней
51	5	Хронотахограф – Процессор усилителя рулевого управления – Кондиционер воздуха – Фонари заднего хода – Датчик воды в фильтре дизтоплива – Датчик расхода (+ ключ)
53	7,5	Комбинация приборов
89	–	Не используется
90	7,5	Фара дальнего света левая
91	7,5	Фара дальнего света правая
92	7,5	Противотуманная фара левая
93	7,5	Противотуманная фара правая

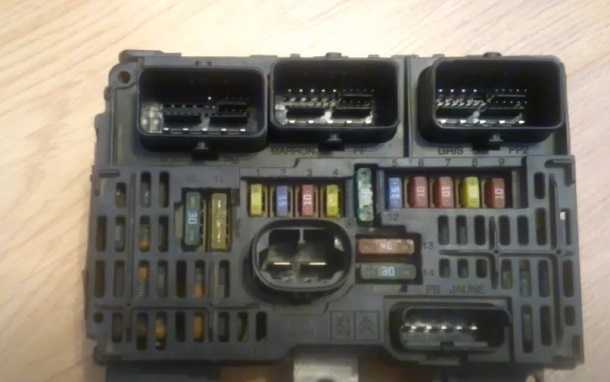

Реальное фото блока

Схема (2 вариант)

Расшифровка

12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая – Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса – Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	–	Не используется
35	7,5	Фонари заднего хода – Датчик воды в дизтопливе
36	20	Блок управления отпиранием/запиранием дверных замков
36	15	Центральный замок – Батарея
37	10 7,5	Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола – Диагностический разъем – Сирена охранной сигнализации – Органы управления системой программируемого подогрева – Панель управления кондиционером воздуха – Хронотахограф – Батарея
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик АВS – Датчик ЕSР – Выключатель фонарей стоп-сигнала – Датчик ESR -Датчик DSC
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель – Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) – Стеклоподъемник со стороны пассажира
46	–	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности – Автомагнитола – Двигатель стеклоподъемника со стороны водителя – -Охранная сигнализация – Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф – Регулятор скорости – Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов – Задние противотуманные фонари

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

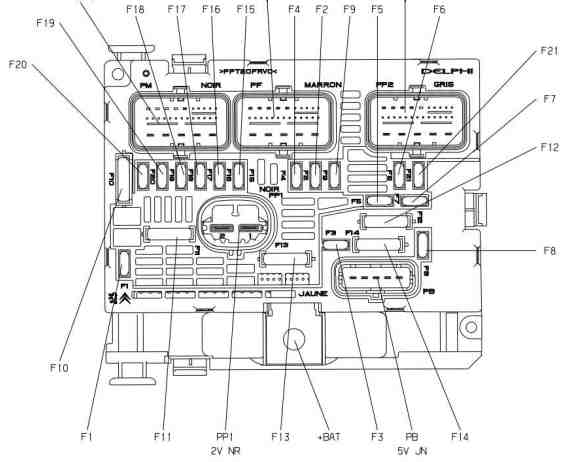

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения — концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

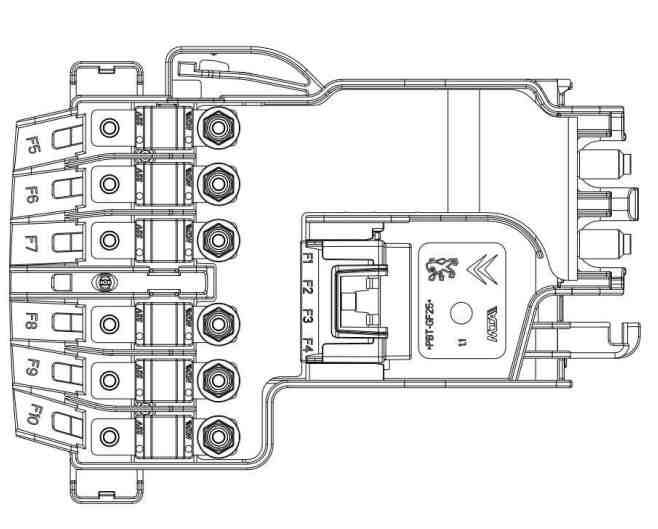

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки — 5А
2. Диагностический разъем — 15А
3. Сопротивление выключатели педали тормоза — 15А
4. —
5. Питание группы электронасоса усилителя рулевого управления — 80А
6. Модуль управления предварительным пост-обогревом — 70А
7. Модуль блокировки защиты 3 реле — 100А
8. —
9. —
10. Простое реле защиты двигателя — 30А

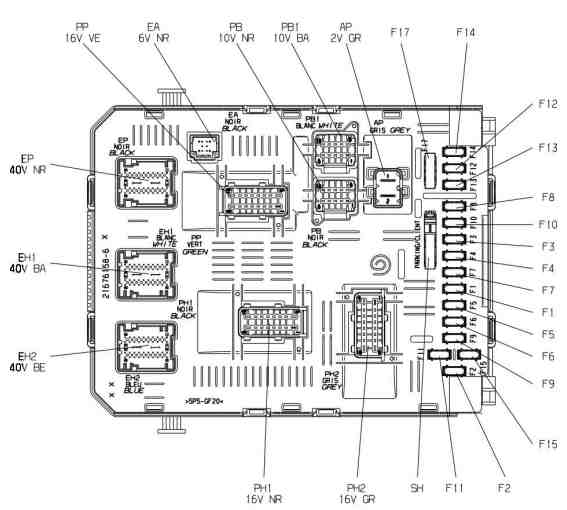

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А — Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А — Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А — Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 — Реле переднего импульсно стеклоподъемника
• R2 — Реле очистителя заднего стекла
• R3 — Реле аксессуаров + АСС
• R4 — Реле блокировки дверей
• R5 — Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 — Реле пробуждения компьютера
• R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

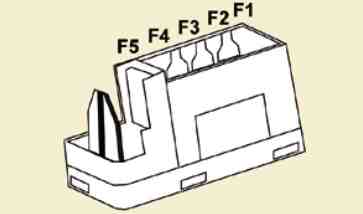

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А — реле замка зажигания, опционный генератор
• 15А — Питание прицепа 12В
• 15А — Цепь постоянного питания трансформаторов
• 40А — Аварийные огни

Реле

Набор Peugeot 308 невелик: управление мотором, центральным замком и освещением. Остальные автовладельцу придется доставлять самостоятельно.

Реле вентилятора

Его придется покупать и устанавливать дополнительно. В случае неправильной работы печки может потребоваться ремонт реле. Чтобы проверить работоспособность необходимо после включения системы отопления или кондиционирования измерить ток.

Реле стартера

Самая частая поломка, с которой сталкиваются автовладельцы — когда стартер щелкает, но не крутит. Виновно может быть реле и соединительный провод. Бывает еще проблема, с Peugeot 308 ЕР6: стартер издает втягивающие звуки и глохнет. В таком случае без замены прибора не обойтись.

Регулятор генератора

Одно из самых дорогих реле. Всегда подбирается по номеру регулятора и должно быть оригинальным, что повышает расходы на него.

Реле АБС

Если у машины мигает или виснет приборная панель, что-то не так с датчиками, постоянно вылезают ошибки, связанные с ABS — придется подумать о его замене. Цена на прибор высокая, но сэкономить можно, установив не оригинал, а качественный аналог.

Замена предохранителя прикуривателя

Казалось бы, что такого в замене предохранителя, вытащил и вставил новый. Ан нет. Вот правильный порядок замены предохранителя:

1. Выключить зажигание авто.
2. Отсоединить «массу» от аккумулятора машины.
3. Аккуратно вытащить перегоревший предохранитель специальными щипцами. Если их нет, то пассатижами (плоскогубцами).
4. Новый предохранитель надо ставить такой, чтобы он был рассчитан на такую же силу тока, которая была на старом перегоревшем ПП. Например, на ПП написано 20, это значит, что он выдерживать до 20 Ампер. Если поставить мощнее, то предохранитель то сможет выдержать скачки нагрузок, а вот сам прикуриватель может сгореть. Предохранитель можно вставлять любой стороной.
5. Старый сгоревший предохранитель будет со сгоревшей нитью, можно посмотреть и выяснить, в нем ли причина поломки прикуривателя. Также бывает, что причиной может быть не ПП, а оборванный провод. Если предохранитель целый, надо прозвонить проводку мультиметром.
6. Закрываем крышку блока.
7. Подсоединяем отсоединенный минусовой провод обратно к клемме АКБ.
8. Включить зажигание и проверить работоспособность прикуривателя.
