Вариант 1
Предохранители в салоне
Для доступа надо убрать защитную крышку.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Схема Вариант 1
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Схема Вариант 2
p, blockquote 9,0,1,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание
p, blockquote 11,0,0,0,0 —>
| 1 | 10А Задний противотуманный фонарь. |
| 2 | 15А Задний стеклоочиститель. |
| 4 | 15А Передние стеклоподъемники Вентиляционный люк. |
| 5 | 15А Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа. |
| 7 | 20А Задний плафон, передний плафон, фонарь местной подсветки, прикуриватель, освещение перчаточного ящика. |
| 9 | 30А Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для неимпульсных не годится), клавиша вентиляционного люка. |
| 10 | 15А Диагностический разъем, задняя электрическая розетка 12 В. |
| 11 | 15А Автомагнитола, многофункциональный дисплей «В», подрулевые переключатели, электронный блок управления автоматической коробкой. |
| 12 | 10А Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, блок дистанционного управления замками, охранная сигнализация, ESP, фонари аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, электроподогрев сидений, прикуриватель, контактор положения рычага селектора автоматической коробки, блок регулятора фар. |
| 14 | 30А Блокировка/ полная блокировка замков, привод суперблокировки. |
| 15 | 30А Задние стеклоподъемники. |
| 16 | 5А Коммутаторный блок двигателя, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности. |
| 17 | 10А Задний правый стоп-сигнал, дополнительный стоп-сигнал. |
| 18 | 10А Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы. |
| 19 | 30А Шунт PARC. |
| 22 | 10А Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа. |
| 23 | 15А Сирена охранной сигнализации, датчик объема салона. |
| 24 | 15А Приборная панель, автомагнитола, многофункциональный дисплей, кондиционер. |
| 26 | 30А Электрообогреватель заднего стекла. |
Блок под капотом
Блок можно условно разделить на две части.
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Общая схема верхней части
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Обозначение
p, blockquote 17,0,0,0,0 —>
- 10А Выключатель фонаря заднего хода автоматической коробки, реле блокировки автоматической коробки, выключатель фонаря заднего хода механической коробки, датчик скорости, блок электропитания свечей накаливания, датчик присутствия воды в дизельном топливе, расходомер воздуха DW.
- 15A Электроклапан абсорбера топливных паров, топливный насос.
- 10A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
- 10A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы дополнительного подогрева, электронный блок АКП, электронный блок управления переключением передач в АКП, реле шифт-лок АКП.
- 15A Датчик сажевого фильтра.
- 15A Передние противотуманные фары.
- 20A Электродвигатель насоса омывателя фар.
- 20A Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска.
- 15A Левая фара ближнего света.
- 15A Правая фара ближнего света.
- 10A Левая фара дальнего света.
- 10A Правая фара дальнего света.
- 15A Звуковой сигнал.
- 10A Электродвигатели насосов омывателей ветрового и заднего стекол.
- 30A Кислородные датчики, электро клапан системы рециркуляции отработавших газов, катушка зажигания, регулятор высокого давления системы топливо подачи дизельного двигателя, цепь электропитания инжекторов.
- 40A Электро клапан регулирования давления наддува силового агрегата с АКП.
- 30A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
- 40A Электродвигатель системы кондиционирования воздуха.
Назначение предохранителей нижней части
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,1,0,0,0 —>
| 1 | 30/50А Группа вентиляторов охлаждения двигателя. |
| 2 | 30А Электродвигатель насоса систем ESP/ABS. |
| 3 | 30А Электроклапаны систем ESP/ABS. |
| 4 | 60/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем. |
| 5 | 70А Цепь питания интеллектуального блока управления коммутацией бортовых систем. |
| 6 | 20А Электроподогрев сидений. |
| 7 | 30А Замок зажигания с противоугонной системой, цепь электропитания. |
| 8 | 70А Электродвигатель насоса усилителя рулевого управления. |
4. Предохранители сети
Замена предохранителя
Доступ к инструментам
Специальный пинцет для демонтажа расположен на обратной стороне крышки блока предохранителей в панели приборов.
- Снимите крышку с фиксаторов, потянув ее за верхнюю часть справа, а затем слева.
- Снимите крышку полностью.
- Достаньте пинцет.
Замена предохранителя
Перед заменой сгоревшего предохранителя необходимо:
- выяснить и устранить причину неисправности,
- выключить все потребители электроэнергии,
- остановить автомобиль и выключить зажигание,
- определить сгоревший предохранитель по таблицам соответствия и схемам, представленным ниже.
При замене предохранителя необходимо:
- извлечь его специальным пинцетом и проверить на нем состояние плавкого элемента,
- всегда заменять сгоревший предохранитель новым точно такого же номинала (такого же цвета); ненадлежащий номинал может повлечь сбои в работе (и риск возгорания).
Если система вновь выходит из строя вскоре после замены предохранителя, проверьте электрооборудование в сервисной сети Citroën/Peugeot или в специализированном техцентре.
Замена предохранителя, не указанного в нижеприведенных таблицах, может привести к серьезной поломке. Обратитесь в сервисную сеть Citroën/Peugeot или в специализированный техцентр.
Система электрооборудования вашего автомобиля рассчитана на работу как со стандартным электрооборудованием, так исдополнительными устройствами.
Пежо партнер — блоки предохранителей и реле
Peugeot Partner — компактный фургон, спроектированный на базе легкового автомобиля, выпускается с 1996 года. Перовое поколение поставлялось на рынок в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. За это время получило 2 рестайлинга. После полного обновления 2-е поколение производилось в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и по настоящее время в различных модификациях (tepee, с удлиненной и стандартной базой и т.д.) . Мы предлагаем к ознакомлению информацию о схемах всех блоков предохранителей и реле пежо партнер с подробным описанием элементов для всех поколений, покажем предохранитель отвечающий за прикуриватель и руководство по эксплуатации.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
В данной модели существую 2 основных места с расположением блоков предохранителей:
p, blockquote 3,0,0,0,0 —>
- слева под приборной панелью (под крышкой)
- в моторном отсеке (возле аккумуляторной батареи под защитной крышкой).
p, blockquote 4,0,0,0,0 —>
Схема предохранителей для пежо 301
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Инструкция по эксплуатации и техническому обслуживанию
Расходные материалы для проведения технического обслуживания
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
- Базовый комплект необходимых инструментов
- Методы работы с измерительными приборами
Дизельные двигатели DV6DTED и DV6DTED М
Система питания и управления двигателем
Система впуска и выпуска
- Экстерьер
- Интерьер
- Остекление
- Сиденья
- Кузовные размеры
Пассивная безопасность и противоугонная система
Система отопления, вентиляции и кондиционирования
Электрооборудование и электросистемы автомобиля
- Распиновка диагностического разъема
- Условные обозначения
- Электросхемы
- ABS
- Автоматическая коробка передач
- Вентиляция, отопление, кондиционирование
- Внешнее освещение — ближний / дальний свет
- Внешнее освещение – ПТФ
- Внешнее освещение – фонари заднего хода
- Внутреннее освещение – передний плафон
- Диагностический разъем
- Запуск двигателя 1,2-1,6
- Запуск двигателя 1,6 DV6
- Зеркала заднего вида с электроприводом
- Иммобилайзер
- Корректор фар
- Массы
- Механическая коробка передач
- Многофункциональный дисплей
- Обогрев заднего стекла (без кондиционера)
- Обогрев заднего стекла (с кондиционером)
- Обогрев заднего стекла (улучшенное кондиционирование (климат))
- Обогрев сидений
- Охлаждение (без кондиционера)
- Охлаждение (с кондиционером)
- Охлаждение (улучшенное кондиционирование (климат))
- Охлаждение двигателя 1,2-1,6
- Охлаждение двигателя 1,6 DV6
- Парктроник
- Прикуриватель и розетка 12 вольт
- Ремни и подушки безопасности
- Сажевый фильтр
- Сеть CAN
- Сеть CAN CONF
- Сеть CAN 1,6
- Сеть CAN 1,6 DV6
- Сеть CAN 1.2
- Сигнализация
- Система предпускового подогрева
- Стеклоочиститель и стеклоомыватель
- Стеклоподъемник
- Стоп-сигнал
- Топливный насос с датчиком уровня топлива 1,2-1,6
- Топливный насос с датчиком уровня топлива 1,6 DV6
- Указатели поворотов
- Усилитель рулевого управления
- Центральный замок
- Электронный впрыск 1,6
- Электронный впрыск 1,6 DV6TED
- Электронный впрыск 1,6 DV6TED М
- Электронный впрыск 1.2
Источник статьи: http://krutilvertel.com/citroen-c-elysee-2012-glava19a-prilozhenie-k-glave
Для автомобилей выпущены до 2007 года
Блок в моторном отсеке
Он расположен рядом с АКБ. Для доступа снимите защитный кожух и подымите крышку.
Схема блока
Описание
- 20 A Блок управления двигателем.
- 15 A Звуковой сигнал.
- 10 A Омыватель ветрового и заднего стекол.
- 20 A Омыватель фар.
- 15 A Топливный насос.
- 10 A ЭБУ автоматической коробки передач.
- 10 A ЭБУ усилителя руля.
- 20 A Цепь обмотки стартера.
- 10 A Цепь питания ксеноновых ламп, контактор стоп – сигнала, регуляторы угла наклона галогенной оптики.
- 30 A Датчики блока управления двигателем (катушка зажигания, электроклапаны, кислородные датчики).
- 40 A Вентилятор системы кондиционирования воздуха (или не используется).
- 30 A Очиститель ветрового стекла.
- 40 A Питание интеллектуального коммутационного блока (+ от замка зажигания).
- 30 A Электроклапан регулирования давления наддува.

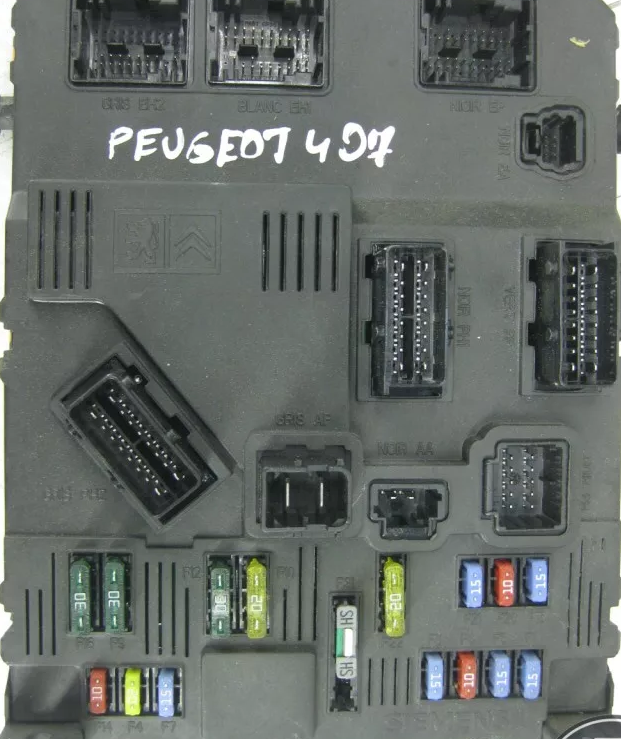

Предохранители в салоне
Что бы к нему добраться, надо открыть крышку ящика со стороны водителя, в нижней части приборной панели. А после протолкнуть вниз сам блок предохранителей.
Схема
Обозначение
| F1 | 15А Диагностический разъем, цепь слабого тока противоугонной системы. |
| F4 | 20А Коммутационный блок багажного отсека, коммутационный блок прицепа, блок подрулевых переключателей, автомагнитола, охранная сигнализация, панель управления навигатора – телематики, многофункциональный дисплей, автоматическая коробка передач. |
| F5 | 15А Сирена охранной сигнализации, блок контроля давления в шинах. |
| F6 | 10А Система электронного управления АКП, контактор педали сцепления, светочувствительное зеркало заднего вида, подсветка косметического зеркала, плафоны индивидуального освещения, диагностический разъем, датчик положения маховика, датчик системы динамической стабилизации ESP, шторка люка (407 SW), передний и задний плафоны общего освещения. |
| F7 | 15А Охранная сигнализация (дополнительное оборудование). |
| F9 | 30А Задний двухрежимный электро стеклоподъемник. |
| F10 | 20А Электрическая розетка 12 В передняя, предохранитель прикуривателя пежо 407, контактор перчаточного ящика, система телематики (в зависимости от страны поставки автомобиля). |
| F11 | 15А Цепь электроблокировки дверей, суперблокировка замков задних дверей. |
| F12 | 30А Передний двухрежимный электростеклоподъемник, вентиляционный люк в крыше. |
| F14 | 10А Коммутационный блок двигателя, коммутационный блок багажного отсека, коммутационный блок прицепа (дополнительное оборудование), реле стеклоочистителя. |
| F15 | 15А Панель приборов, панель управления кондиционером, датчики дождя и освещенности, электрические сиденья, компьютер системы подушек безопасности. |
| F16 | 30А Центральный замок/суперблокировка замков. |
| F20 | 10А Не используется. |
| F21 | 15А Не используется. |
| F22 | 20А Не используется. |
| F23 | Шунт PARC. |
Отдельно находятся следующие элементы:
- G36 30 A Электрорегулировки правого сиденья, аудиосистема Hi-Fi в комплексе.
- G37 15 A Цепь питания 6-ступенчатой автоматической коробки.
- G38 30 A Электроподогрев левого и правого сидений.
- G39 30 A Блок памяти сидений.
- G40 30 A Электрорегулировки левого сиденья.
Блок с предохранителями в багажном отделении
Для доступа надо повернуть два винта крепления защиты вправо.
Схема
Расшифровка
F1 15 A Очиститель заднего стекла. F2 15 A Замок лючка топливного бака. F3 15 A Электрическая розетка 12 В задняя. F4 15 A Сажевый фильтр. F5 40 A Обогрев заднего стекла.

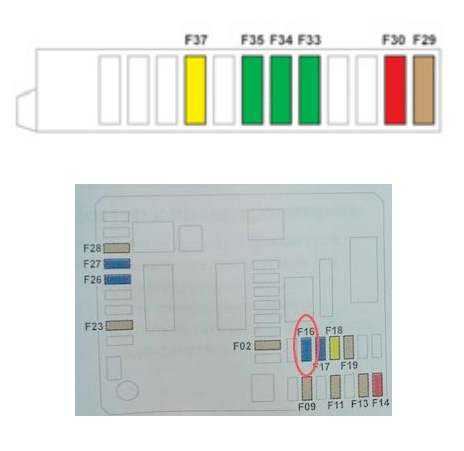

Схема блока предохранителей
Панель предохранителей
| № | Оценка | Функция |
|---|---|---|
| F02 | 5 А | Управление фарами, диагностический разъем, панель кондиционера. |
| F09 | 5 А | Система сигнализации, система сигнализации (принадлежность) |
| F11 | 5 А | Вспомогательное отопление. |
| F13 | 5 А | Датчик парковки, датчик парковки (дополнительное оборудование). |
| F14 | 10 А | Панель кондиционера. |
| F16 | 15 А | Прикуриватель, розетка 12 В. |
| F17 | 15 А | Аудиосистема, аудиосистема (аксессуар). |
| F18 | 20 А | Аудиосистема / Bluetooth, аудиосистема (дополнительное оборудование) |
| F19 | 5 А | Монохромный экран C. |
| F23 | 5 А | Вежливый свет, подсветка для чтения карт. |
| F26 | 15 А | Горн. |
| F27 | 15 А | Насос для промывки сетчатого фильтра. |
| F28 | 5 А | Антивихрь. |
| F29 | 25 А | Заднее стекло с подогревом. |
| F30 | 10 А | Зеркало с подогревом. |
| F31 | – | Не использовались. |
| F32 | – | Не использовались. |
| F33 | 30 А | Переднее электрическое окно. |
| F34 | 30 А | Заднее электрическое окно. |
| F35 | 30 А | Подогрев передних сидений. |
| F36 | – | Не использовались. |
| F37 | 20 А | Интерфейс прицепа. |
Распределение предохранителей в моторном отсеке
| № | Оценка | Функции |
|---|---|---|
| F14 | 15 А | Нижний обогрев ветрового стекла. |
| F15 | 5 А | Компрессор кондиционера. |
| F16 | 15 А | Передняя противотуманная фара. |
| F18 | 10 А | Дальний свет справа. |
| F19 | 10 А | Дальний свет слева. |
| F29 | 40 А | Мотор стеклоочистителя переднего ветрового стекла. |
| F30 | 80 А | Штекер отопителя (дизель). |
Панель предохранителей
Назначение предохранителей в блоке предохранителей приборной панели (2015-2018)
| № | Оценка | Функция |
|---|---|---|
| F02 | 5 А | Управление фарами, диагностический разъем, панель кондиционера. |
| F09 | 5 А | Система сигнализации, система сигнализации (принадлежность) |
| F11 | 5 А | Вспомогательное отопление. |
| F13 | 5 А | Датчик парковки, датчик парковки (дополнительное оборудование). |
| F14 | 10 А | Панель кондиционера. |
| F16 | 15 А | Прикуриватель, розетка 12 В. |
| F17 | 15 А | Аудиосистема, аудиосистема (аксессуар). |
| F18 | 20 А | Аудиосистема / Bluetooth, аудиосистема (дополнительное оборудование) |
| F19 | 5 А | Монохромный экран C. |
| F23 | 5 А | Вежливый свет, подсветка для чтения карт. |
| F26 | 15 А | Горн. |
| F27 | 15 А | Насос для промывки сетчатого фильтра. |
| F28 | 5 А | Антивихрь. |
| F29 | – | Не использовались. |
| F30 | 10 А | Зеркало с подогревом. |
| F31 | 25 А | Заднее стекло с подогревом |
| F32 | – | Не использовались. |
| F33 | 30 А | Переднее электрическое окно. |
| F34 | 30 А | Заднее электрическое окно. |
| F35 | 30 А | Подогрев передних сидений. |
| F36 | – | Не использовались. |
| F37 | 20 А | Интерфейс прицепа. |
Распределение предохранителей в моторном отсеке
| № | Оценка | Функции |
|---|---|---|
| F14 | 15 А | Нижний обогрев ветрового стекла. |
| F15 | 5 А | Компрессор кондиционера. |
| F16 | 15 А | Передняя противотуманная фара. |
| F18 | 10 А | Дальний свет справа. |
| F19 | 10 А | Дальний свет слева. |
| F29 | 40 А | Мотор стеклоочистителя переднего ветрового стекла. |
| F30 | 80 А | Штекер отопителя (дизель). |
Почему не работает прикуриватель в салоне авто: причины поломки и ремонт
Изначально прикуриватель был ориентирован под нужды курящих людей. Однако, как показала практика, чтобы прикурить сигарету гораздо удобнее использовать спичку или зажигалку.
Многие автомобилестроительные компании в свое время хотели даже отказаться от этого механизма. Но с технологическим прогрессом, когда жизнь каждого автомобилиста стала практически невозможной без дейвасов, прикуриватель обрел вторую жизнь. Востребованным остается гнездо устройства, которое позволяет подключить любое электрооборудование с входящим напряжением 12 Вт. Вполне очевидно, что, если в салоне автомобиля не работает прикуриватель, дискомфорт испытывает не только водитель, но и находящиеся рядом пассажиры.
Предохранители под капотом Пежо 407 (с 2007 года выпуска)
Монтажный блок расположен возле АКЮ, закрыт защитной крышкой.
Схема блока предохранителей под капотом Пежо 407 (с 2007 г. в)
Описание
- 20А ЭБУ двигателя.
- 15А Звуковой сигнал.
- 10А Омыватели ветрового и заднего стекол.
- 20А Омыватели фар.
- 15А Компоненты системы ЭБУ двигателя (топливный насос, клапан продувки адсорбера, …).
- 10А ЭБУ автоматической коробки передач.
- 10А Коммутационный блок системы защиты, датчик расхода воздуха, контактор системы сцепления, контактор 6-ступенчатой АКП, контакторы STOP-сигнала, внутрисалонное светочувствительное зеркало заднего вида, приводы шторки панорамной крыши (407 SW).
- 20А Цепь обмотки стартера.
- 10А Цепь питания ксеноновых ламп, контактор STOPсигнала, электронасос усилителя рулевого управления, электронный блок управления четырехступенчатой АКП, реле блокировки АКП.
- 30А Компоненты системы ЭБУ двигателя (катушка зажигания, электрические клапаны, кислородные датчики).
- 40А Вентилятор системы кондиционирования (или не используется).
- 30А Очиститель ветрового стекла.
- 40А Питание коммутационного блока (+ от замка зажигания).
- 30А Электроклапан регулирования давления наддува.
Из истории прикуривателя
Сегодня уже трудно припомнить первую марку авто, в которой в стандартной комплектации была эта опция. Есть информация, что это было в 20-х годах. Конструкция этого первого прибора была достаточно примитивной. Патрон находился внутри катушки. Когда же его вытаскивали из гнезда, это замыкало цепь, и патрон раскалялся. Уже тогда водители столкнулись с тем, что на автомобилях после длительного или неаккуратного использования не работает прикуриватель.
1924 год стал знаковым для этого небольшого, но такого полезного прибора. В этом году прикуриватель получил конструкцию, которую сегодня знает каждый. Также в этом году ее запатентовали. Но в автомобилях устройство получило свое место лишь в 50-х годах. Это тот один прибор, который не испытал на себе влияния современных технологий.
Блок предохранителей в салоне пежо 301
Он расположен под панелью приборов, ниже переключателя света.
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Сразу вы увидите 1-ый блок, 2-ой находится под ним.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Общая схема
p, blockquote 14,0,0,1,0 —>
p, blockquote 15,0,0,0,0 —>
Описание 2 блока
p, blockquote 16,0,0,0,0 —>
| F02 | 5А | Регулировка угла наклона фар, диагностический разъем, панель кондиционера. |
| F09 | 5А | Охранная сигнализация (послепродажная установка). |
| F11 | 5А | Дополнительный подогрев. |
| F13 | 5А | Система помощи при парковке, система помощи при парковке (послепродажная установка). |
| F14 | 10А | Панель кондиционера. |
| F16 | 15А | Прикуриватель, розетка 12 В. |
| F17 | 15А | Автомагнитола штатная, автомагнитола (нештатная установка). |
| F18 | 20А | Автомагнитола/ Bluetooth, автомагнитола (послепродажная установка). |
| F19 | 5А | Монохромный дисплей С. |
| F23 | 5А | Плафоны, индивидуальные плафоны. |
| F26 | 15А | Звуковой сигнал. |
| F27 | 15А | Насос стеклоомывателя. |
| F28 | 5А | Замок зажигания с блокировкой рулевой колонки. |
Описание 1 блока
p, blockquote 18,0,0,0,0 —>
| F29 | 25 А | Обогрев заднего стекла. |
| F30 | 10 А | Обогрев наружных зеркал. |
| F31 | — | Не используется. |
| F32 | — | Не используется. |
| F33 | 30 А | Передние стеклоподъемники. |
| F34 | 30 А | Задние стеклоподъемники. |
| F35 | 30 А | Подогрев передних сидений. |
| F36 | — | Не используется. |
| F37 | 20 А | Коммутационный блок прицепа. |
