Предохранители citroen c4

Блок предохранителей и реле toyota corolla 120 fielder runx allex

Блок предохранителей УАЗ Симбир 3162, 31602

Обозначение на рисунке блока предохранителей:

  • К2 — реле стеклоочистителя;
  • К3 — релюшка указателей поворота;
  • К4 — элекро реле включения ближнего освещение фар;
  • К5 — релюшка включения дальнего свечения фонарей;
  • К6 — дополнительное (разгрузочный) переключатель;
  • К7 — соленоид включения обогрева заднего стекла;
  • К8 — электромагнит включения противотуманных светильников;
  • F1-F23 — плавкие предохранители (см. таблицу)

Cхема блока предохранителей:

Энергоблок установлен в салоне машины, слева, под панелью измерительных приборов, напротив сиденья водителя.

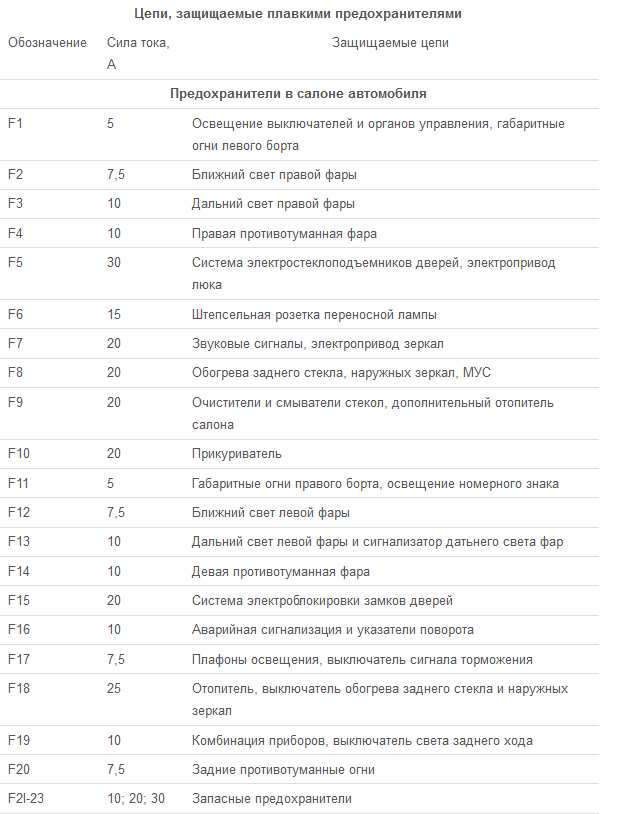

Расшифровка блока предохранителей УАЗ Симбирь 31602:

Обозначение Сила тока, А Защищаемые цепи
Сборочный электро модуль
F1 5 Освещение приборов, габаритные огни левого
борта
F2 7,5 Ближнее свечение правой электро фары
F3 10 Дальнее освещенность правого фонаря
F4 10 Правый противотуманный светильник
F5 30 Система стекло подъемников дверей,
электрический привод люка
F6 15 Штепсельная розетка переносной лампы
F7 20 Звуковой сигнал, электропривод зеркал
F8 20 Элемент обогрева заднего стекла
F9 20 Очистители и омыватели стекол
F10 20 Релюшка очистителей фонарей
F11 5 Габаритные огни правого борта, освещение
номерного знака
F12 7,5 Ближний накал левого фонаря
F13 10 Дальняя освещенность левого светильника и сигнализатор
дальнего света фонаря
F14 10 Левая противотуманка
F15 20 Система блокировки замков дверей
F16 10 Аварийная сигнализация и указатели поворотов
F17 7,5 Плафоны освещения, подкапотная лампа,
выключатель сигнала торможения
F18 25 Печка, прикуриватель, переключатель
обогрева заднего стекла
F19 10 Комбинация приборов, переключатель освещения
заднего хода, бортовая система контроля
F20 7,5 Задний противотуманный
F21 10 Резервный электрический предохранитель
F22 20 Запасная электро пробка
F23 30 Аварийная пробка

Главная релюха 90.3747-10 (РФ) расположена на щитке передка, над движком, рядом с релюхой топливного насоса.

Соленоид топливного насоса типа 90.3747-10 (РФ) устанавливается на щитке передка, над мотором, рядом с главным электромагнитом КМПСУД и промежуточной релюшкой включения стартера (втягивающего соленоида).

Промежуточная релюха стартера устанавливается на щитке переда, над мотором, рядом с главной релюшкой КМПСУД и реле топливного насоса.

Цепь главного соленоида, идущая от аккумулятора, защищена от коротких замыканий на «массу» жгутовым
плавким предохранителем на 20 А типа 688670-7 (АМР) или 354.3722 (РФ). Одновременно, цепь зажигания КМПСУД защищена от коротких замыканий на «массу» жгутовой плавкой электро пробкой 10 А типа 688670-5 (АМР) или 352.3722 (РФ). Пробки ставятся в колодки, которые крепятся:

  • 20А — к главной релюхи;
  • 10А — к релюшке электрического бензонасоса.

Салонный блок

На УАЗ Патриот, как уже было сказано ранее, один из блоков предохранителей располагается прямо в салоне — с левой стороны, около коленки водителя. Для доступа к нему нужно открутить винт, фиксирующий пластиковую крышку. Это основной узел, в котором расположены плавкие электропредохранители, отвечающие за свет фар, работу прикуривателя, отопителя, подъемников стекол.

Для автомобиля УАЗ Патриот, чтобы хорошо разобраться с назначением того или иного предохранителя, ниже приведены схемы. Реле также пронумерованы, в таблице дается их расшифровка. На УАЗ Патирот заводом, начиная с первых годов выпуска, неоднократно проводились эксперименты, после которых внешний вид монтажного блока и расположение предохранителей в нем менялись кардинально.

С самых первых годов выпуска до 2007 года в УАЗ Патриот интегрировался блок старого образца — от ВАЗ 2110.

До 2011 года

Затем, для Патриота на смену предыдущему пришел другой монтажный блок с предохранителями, у которого назначение и расположение этих элементов поменялось.

После 2011 года

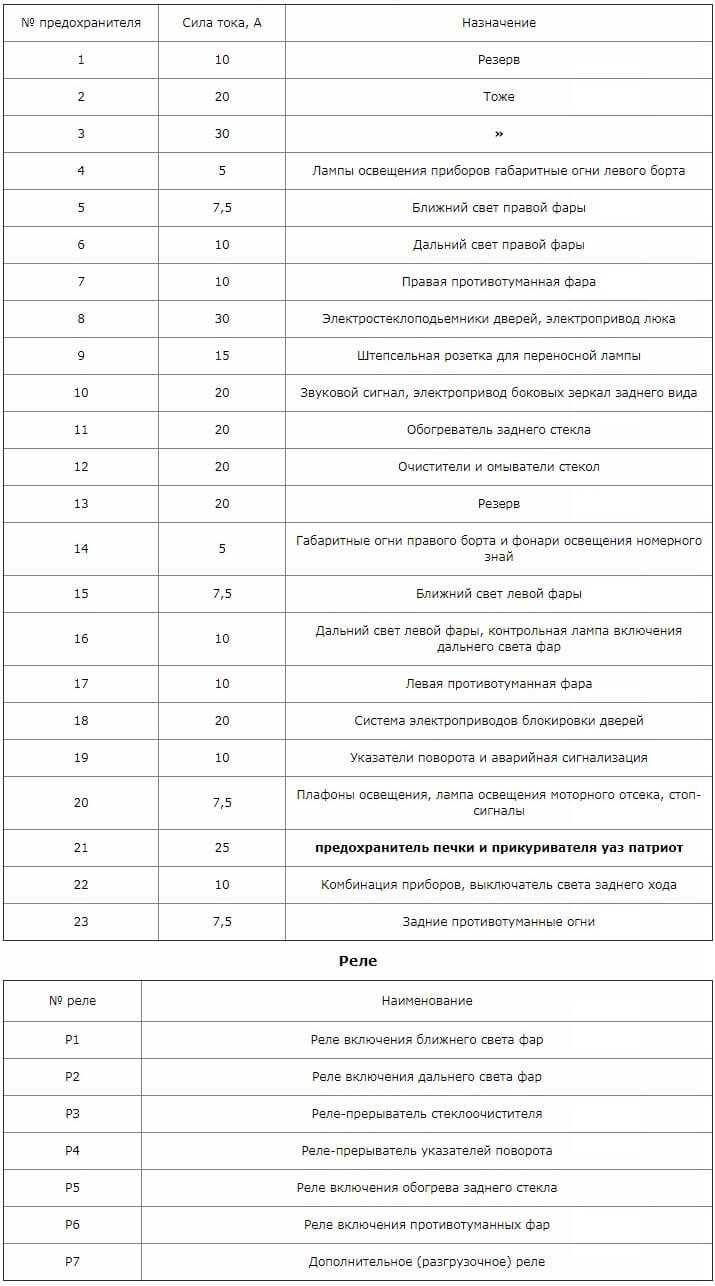

Блоки предохранителей для УАЗ Патриот после 2011 года выпуска, включая 2012 и 2013 год, получили совершенно новое расположение внутренних элементов.

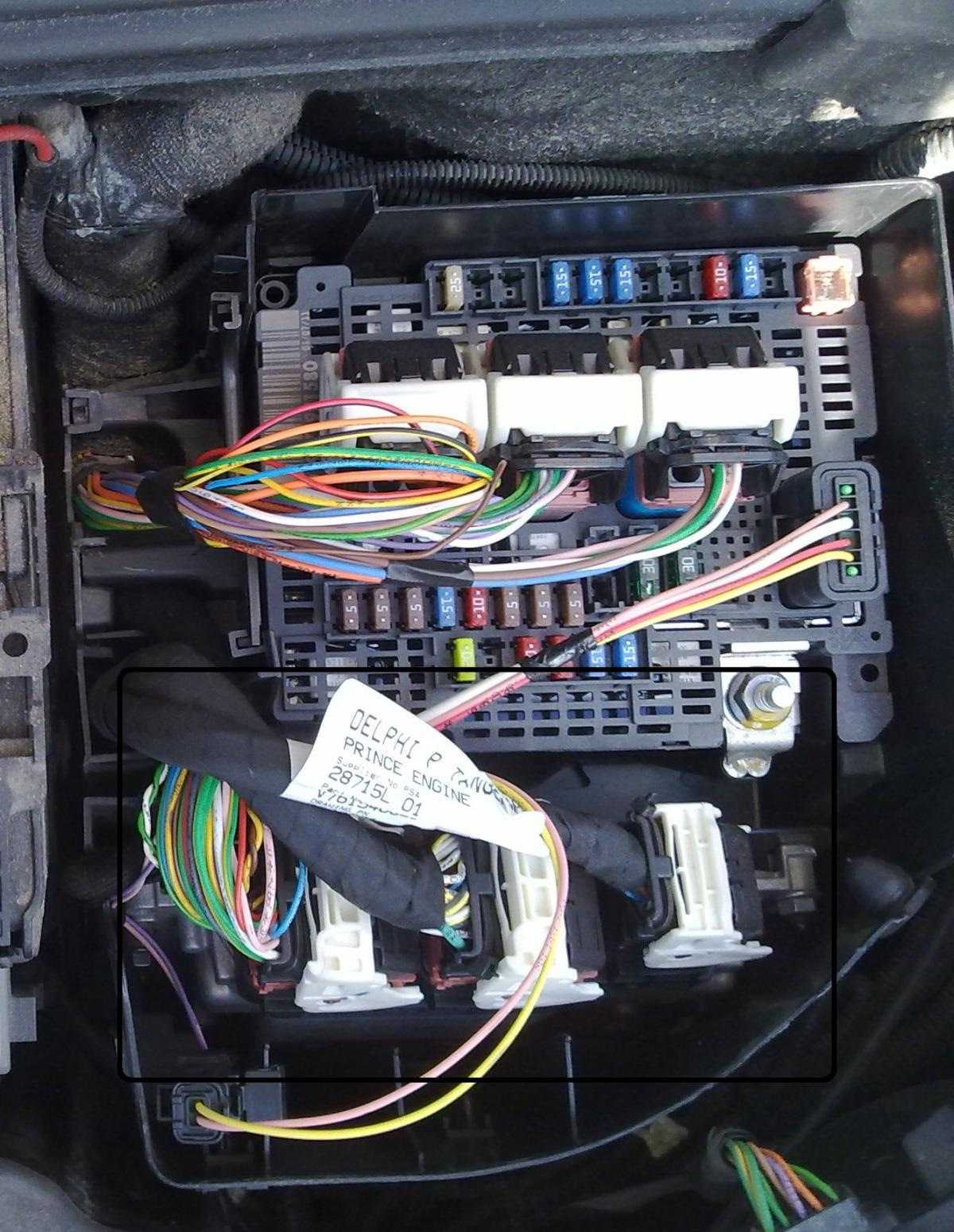

Предохранители и реле под капотом

Сам блок расположен рядом с аккумуляторной батареей.

p, blockquote 4,0,0,0,0 —>

Схема предохранителей

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

Расшифровка

p, blockquote 7,0,0,0,0 —>

  1. 20 А Жилой прицеп
  2. 20 A Топливный насос
  3. 10 A Левая фара ближнего света
  4. 10 A Правая фара ближнего света
  5. 10 A Диагностический разъем
  6. 10 A Иммобилайзер двигателя
  7. 10 A Левая фара дальнего света
  8. 10 A Правая фара дальнего света
  9. 25 A Группа вентиляторов охлаждения двигателя 1-120 W.
  10. 30 А Насос омывателя фар, противотуманные фары
  11. 20 А Дополнительная система отомпления
  12. 5 А Таймер омывателя фар
  13. 15 A Кислородный датчик каталитического нейтрализатора, погрев лямбда зонда
  14. 40 А Кондиционер воздуха, вентилятор салона
  15. 30 — 50 А Группа вентиляторов охлаждения двигателя 1-180 W.

MF1 20A — Реле системы впрыска, MF2 30A — Реле системы впрыска, MF3 30A — Вентилятор салона, MF4 40А — Компьютер ABS.

p, blockquote 8,0,0,0,0 —>

p, blockquote 10,1,0,0,0 —>

Схема реле

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Обозначение реле

p, blockquote 13,0,0,0,0 —>

  • R 1030 — Информация о работающем двигателе
  • R 1502 / 1503 / 1504 — Реле вентиляторов
  • R 5400 — Реле омывателя фар
  • R 8016 — Реле впрыска
  • R 2665 — Реле противотуманных фар

Предохранители и реле под капотом

Сам блок расположен рядом с аккумуляторной батареей.

Схема расположения предохранителей Citroen Evasion

Расшифровка

  1. 20 А Жилой прицеп
  2. 20 A Топливный насос
  3. 10 A Левая фара ближнего света
  4. 10 A Правая фара ближнего света
  5. 10 A Диагностический разъем
  6. 10 A Иммобилайзер двигателя
  7. 10 A Левая фара дальнего света
  8. 10 A Правая фара дальнего света
  9. 25 A Группа вентиляторов охлаждения двигателя 1-120 W.
  10. 30 А Насос омывателя фар, противотуманные фары
  11. 20 А Дополнительная система отомпления
  12. 5 А Таймер омывателя фар
  13. 15 A Кислородный датчик каталитического нейтрализатора, погрев лямбда зонда
  14. 40 А Кондиционер воздуха, вентилятор салона
  15. 30 50 А Группа вентиляторов охлаждения двигателя 1-180 W.

MF1 20A Реле системы впрыска, MF2 30A Реле системы впрыска, MF3 30A Вентилятор салона, MF4 40А Компьютер ABS.

Схема реле

Обозначение реле

  • R 1030 Информация о работающем двигателе
  • R 1502 / 1503 / 1504 Реле вентиляторов
  • R 5400 Реле омывателя фар
  • R 8016 Реле впрыска
  • R 2665 Реле противотуманных фар

Назначение

На УАЗ Патриот предохранители устроены так, что при возникновении перегрузок у них внутри перегорает специальная плавкая вставка. Из-за этого цепь размыкается, а проводка и все потребители Патриота остаются в сохранности. Если предохранитель сгорает, то вы теряете доступ к определенной опции автомобиля (перестанет работать печка, например). Без них под угрозой окажется вся электро-система УАЗ Патриот.

Помимо этого, наличие предохранителей у УАЗ Патриот позволяет разделить электрические цепи автомобиля на силовые и управляющие. А еще, внутри блока предохранителей Патриота находятся реле, которые замыкают или размыкают участки электрической цепи УАЗа. Поэтому, если у вашего УАЗ Патриот что-то сломалось, первым делом необходимо проверить исправность соответствующего предохранителя, реле.

Блок с предохранителями в салоне

Он находится в напели приборов, за защитной крышкой. Сбоку и снизу могут быть расположены некоторые элементы реле (на рисунке 1 и 2).

Фото – схема блока

Описание назначения предохранителей

F1 10 A Автомагнитола (питание) F2 5 A + после замка зажигания — Датчик скорости — Центральный блок защиты салона — Сигнализаторы на приборной панели F3 15 A Фонарь стоп-сигнала — Круиз-контроль F4 10 A Правый задний фонарь — Левый передний габаритный фонарь — Регулировка фар F5 15 A Кондиционер воздуха — Передние стеклоподъемники — Вентилятор климатической установки — Датчик давления F6 15 A Заднее обогреваемое стекло и обогреваемые сиденья F7 20 A Звуковой сигнал F8 ШУНТ — F9 5 A Омыватели фар — Правый передний габаритный фонарь — Освещение номерного знака — Левый задний фонарь F10 30 A Регулировка сидения переднего пассажира F11 30 A Задние стеклоподъёники F12 10 A Компьютер АБС — Фонари заднего хода — Диагностический разъем — Автоматическая коробка передач F13 30 A Регулировка сидения водителя F14 5 A Центральный блок защиты салона (память) F15 30 A Центральный блок защиты салона — Центральный электрический замок — Плафоны F16 20 A Прикуриватель — Постоянный (+) от аккумуляторной батареи F16A 20 A Прикуриватель, + привода дополнительных потребителей электроэнергии F17 15 A Блок регулировки температуры охлаждающей жидкости — Группа вентиляторов охлаждения двигателя F18 10 A Противотуманный фонарь F19 10 A Подсветка приборной панели — Автомагнитола — Фонари габаритного освещения F20 30 A Кондиционер воздуха — Вентилятор климатической установки F21 20 A Сиденья с электрообогревом F22 20 A + Питания дополнительных потребителей электроэнергии — Не используется F23 ШУНТ F14 — F15 — F25 — F27 F24 30 A Стеклоомыватель — Передний стеклоочиститель F25 10 A Кондиционер воздуха — Плафон — память автомагнитолы — Цифровые часы F26 15 A Фонари аварийной сигнализации F27 30 A Заднее стекло с электрообогревом F28 15 A Электрические стеклоподъемники — Сигнализатор разряда аккумуляторной батареи F29 30 A Электрические стеклоподъемники F30 15 A Освещение салона — Фонари указателей поворота — Часы — Наружные зеркала с электрической регулировкой

Блок предохранителей №1 в Рио 1

Монтажный блок предохранителей №1 расположен в салоне автомобиля слева от рулевой колонки за защитной крышкой. Для доступа к блоку нужно снять защитную декоративную крышку, потянув ее на себя преодолевая сопротивление фиксаторов. На внутренней стороне крышки нанесена схема расположения предохранителей с информацией об их назначении.

Назначение предохранителей монтажного блока №1 в КИА Рио 1

Сила тока, А Наименование потребителя
F1 10 Подсветка выключателей
F2 10 ЭБУ двигателя, блок ЕСАТ (подсветка с электронным управлением)
F3 10 Подушка безопасности
F4 10 Комбинация приборов, лампа света заднего хода, звуковой сигнал
F5 10 Элементы обогрева наружных зеркал заднего вида
F6 15 Лампа плафона освещения багажного отделения, розетка электропитания
F7 10 Лампы аварийной сигнализации
F8 15 Лампы сигналов торможения, блок управления ABS
F9 10 Лампы габаритного света (правая задняя/левая передняя), подсветка выключателя
F10 10 Лампы габаритного света (левая задняя/правая передняя)
F11 15 Прикуриватель
F12 10 Аудиосистема, электроприводы наружных зеркал заднего вида
F13 15 Очиститель и омыватель ветрового стекла, вентиляционный люк
F14 15 Очиститель и омыватель стекла двери багажника
F15 15 Элементы обогрева передних сидений
F16 10 Лампы указателей поворота

Стоимость ремонта коробки передач:

Вид ремонта Цена *
Ремонт КПП от 5000 руб.
Сварка корпуса коробки от 1500 руб.
Замена задней или 5-й / 6-й передачи ** от 800 руб.
Ремонт механизма выбора передач от 2500 руб.
Снятие / установка КПП от 4500 руб.

Автосервисы по ремонту КПП в Санкт-Петербурге:

* — Стоимость ремонта коробки передач (КПП) указана без стоимость запчастей. ** — При замене задней, 5-й или 6-й передачи, где не требуется снятие КПП

Сроки ремонта КПП:- частичный ремонт коробки, при наличии всех запчастей: 2-4 дня. — капитальный ремонт коробки, при наличии всех запчастей — 4-6 дней.

Признаки неисправности коробки: — вой со стороны коробки, который пропадает или становиться меньше при нажатии педали сцепления;- затрудненное переключение передач;- передачу выбивает;- не включить (воткнуть) определенную передачу;- посторонние металлические звуки со стороны коробки;

Гарантия на частичный ремонт — 3 мес. без ограничения по пробегу.Гарантия на капитальный ремонт — 6 мес. без ограничения по пробегу.

Passenger compartment

It is located in the hum of the instruments, behind the protective cover. Some relay elements can be located on the side and below (in Figure 1 and 2).


Protected components

F1 10 A Car radio (power supply) F2 5 A + after ignition feed – Speed ​​sensor – Central protection unit – Instrument panel warning lights F3 15 A Brake light – Cruise control F4 10 A Right tail light – Left front side light – Headlight adjustment F5 15 A Air conditioning – Front power windows – Air conditioning fan – Pressure sensor F6 15 A Heated rear glass and heated seats F7 20 A Horn F8 SHUNT – F9 5 A Headlamp washers – Front right side light – Number plate light – Left Rear light F10 30 A Adjusting the front passenger seat F11 30 A Rear power windowsF12 10 A ABS computer – Reversing lights – Diagnostic socket – Automatic gearbox F13 30 A Driver’s seat adjustment F14 5 A Central protection unit (memory) F15 30 A Central protection unit for passenger compartment – Electric central locking – Lights F16 20 A Cigarette lighter – Permanent (+) from battery F16A 20 A Cigarette lighter + drive of additional electrical consumers F17 15 A Coolant temperature control unit – Engine cooling fan group F18 10 A Fog light F19 10 A Instrument panel illumination – Car radio – Side lights F20 30 A Air conditioner – Air conditioner fanF21 20 A Heated seats F22 20 A + Power supply for additional electricity consumers – Not used F23 SHUNT F14 – F15 – F25 – F27 F24 30 A Windscreen washer – Front wiper F25 10 A Air conditioning – Interior light – Car radio memory – Digital clock F26 15 A Lanterns Hazard warning system F27 30 A Heated rear window F28 15 A Power windows – Low battery warning lamp F29 30 A Power windows F30 15 A Interior lighting – Indicator lights – Clock – Exterior mirrors, electrically adjustable

Основной блок предохранителей и реле под капотом Киа Соренто 1

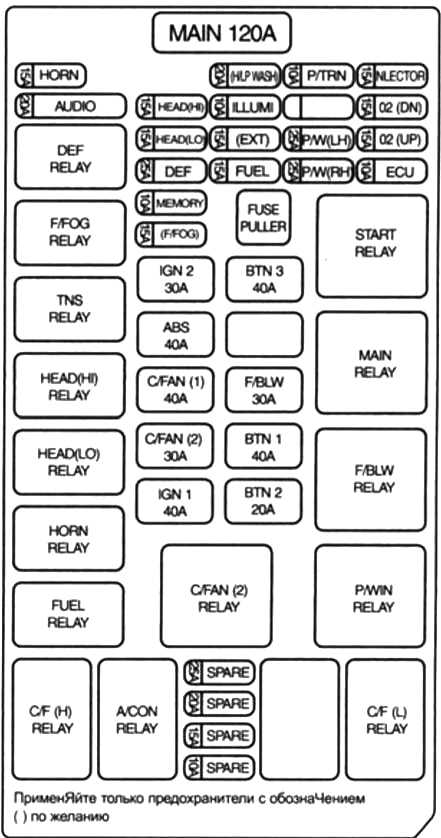

Схема блока предохранителей Киа Соренто 1 (бензиновый двигатель)

Описание

ТОПЛИВО 15А Реле топливного насоса
РОГ Реле сигнала 15А
ГОЛОВА (привет) 15А Фара, световой блок
ГОЛОВОЙ ВНИЗ) Маяк 15А
СТИРКА H / LP 20А Омыватели фар
H / BURNS Топливный обогреватель кабины 20А
ЭБУ 10A ЭБУ двигателя и АКПП, система управления электровентилятором
02 (DN) Датчик кислорода задний 15А
02 (ВВЕРХ) 15А Передний кислородный датчик
P / TRN 10А Главное реле, генератор
P / W (LH) 25А Электроуправление левых боковых стекол
P / W (RH) 25А Электроуправление правыми боковыми стеклами
DEF Реле нагревателя 25А
ГЛАВНЫЙ Генератор 120А
IGN1 Ключ зажигания 40А
IGN2 Реле стартера 30А, ключ зажигания
Брюшные мышцы Блок управления АБС 40А
F / BLW 30А Реле переднего вентилятора
F / FOG 15А Реле передней противотуманной фары
ВОСТОК 15А ДХО, освещение номерного знака, габаритные огни, указатели поворота

Реле

ИНЖЕКТОР 15А Блок управления двигателем, электромагнитный клапан системы рециркуляции ОГ (при наличии), реле нагревателя
BTN1 Предохранитель 40A AMBIENT 10A, предохранитель TCCS 20A, предохранитель STOP 15A, розетка
BTN2 20A Задний противотуманный фонарь, Сиденье водителя с электроприводом, Переднее сиденье с подогревом
BTN3 40А Ж / СХД 15А, Д / Блок. Hazard 15A, S / Roof 20A, OBD-II 10A, предохранитель водительского сиденья
CD / FAN
(C / FAN2)
30A Реле кондиционера, реле охлаждающего вентилятора (HI)
ОБЪЕМ ПАМЯТИ 10A ETACS, кластер, блок управления ECAT, кондиционер, универсальный счетчик
АУДИО Предохранитель 20А Блок памяти 10А, блок управления очистителем заднего стекла, устройство звуковоспроизведения
(ВОСТОК) 15A Реле противотуманных фар, фонарь освещения номерного знака, комбинированный фонарь заднего хода, габаритный свет
ИЛЛЮМ Блок DRL 10A, Подсветка, Выключатель блока зажигания, Прикуриватель, Аварийный выключатель, Часы, Комбинация приборов, Многоцелевой счетчик, Выключатель стеклоподъемника, Выключатель заднего обогревателя, Выключатель заднего стеклоочистителя и омывателя, Повторитель звука

Схема дополнительный блока (дизельные двигатели)

Здесь вы найдете предохранители и реле, отвечающие за работу двигателя (GLOW — свечи накаливания, W / HTR — дополнительный нагреватель).

Расположение, обозначение и описание предохранителей и реле на Citroen C3 второго поколения

В 2009 г. во Франкфурте-на-Майне был представлен Ситроен С3 2-го поколения. Модельный ряд 2010 г. отличался новым кузовом с панорамным остеклением, новой линейкой моторов, разработанных при участии инженеров БМВ. Производство продолжалось до 2016 г.

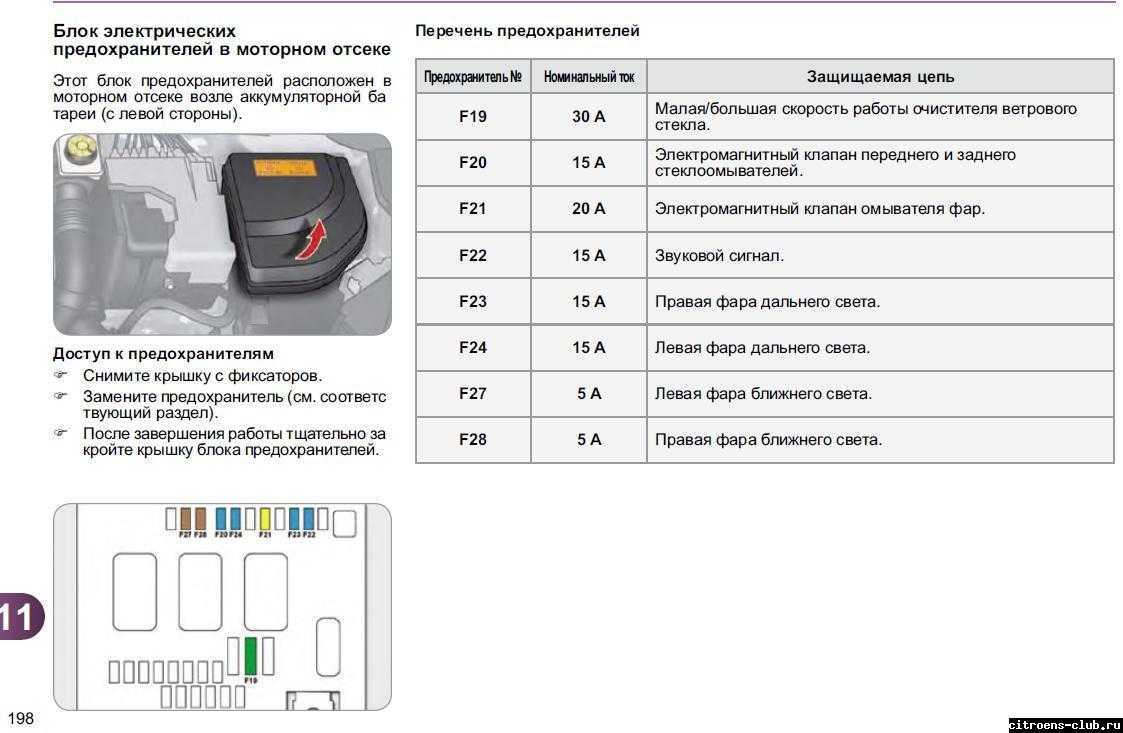

В подкапотном пространстве

Под капотом установлены предохранители, обеспечивающие защиту таким приборам и узлам:

  • регулятору турбонаддува и датчику попадания воды на автомобилях с дизельным двигателем;
  • стартеру;
  • многофункциональному процессору на бензиновых модификациях;
  • клаксону;
  • электрическому усилителю руля;
  • подогревателю дизтоплива;
  • бензонасосу;
  • переключателю скорости работы дворников;
  • правой и левой фарам дальнего (ближнего) света;
  • клапану Valvetronic (бензин);
  • электровентилятору климатического оборудования и т.д.

Схема предохранителей в подкапотном пространстве.

На печатной плате имеются силовые предохранители, относящиеся к нескольким приборам:

  • процессору ABS и ESP;
  • подаче напряжения на интеллектуальный блок и модуль с плавкими вставками в салоне;
  • вентилятору обдува.

В салонном модуле

В салоне находятся перемычки, относящиеся к следующему электрооборудованию:

  • блокировке замков;
  • разъему подключения прицепа;
  • процессору подушек безопасности;
  • сенсору угла поворота руля;
  • парктронику;
  • сигналу непристегнутых ремней безопасности;
  • плафонам освещения в салоне;
  • розеткам USB и прикуривателя;
  • аудиосистеме;
  • многофункциональному дисплею;
  • подрулевому переключателю;
  • датчику света и дождя;
  • обогреву сидений и др.

Схема плавких перемычек, расположенных в салонном модуле.

Где находится блок предохранителей и реле Lanos

В этих автомобилях два блока предохранителей. Главный блок находится под капотом возле аккумуляторной батареи.

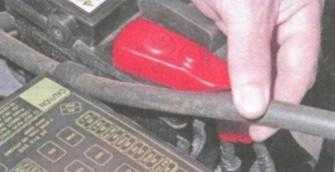

Для доступа к предохранителям нужно снять пароотводящий шланг системы охлаждения с крышки блока.

Затем отжав две защёлки снимаем крышку и получаем доступ к предохранителям и реле.

 И под крышкой видим следующее расположение предохранителей.

На изображении исползованы следующие обозначения:

EF1-EF20 — это предохранители, K1-K6 — реле малого размера, K7-K11 — реле большого размера, 1 — пинцет для извлечения реле малого размера и предохранителей, 2 — блок перемычек.

Назначение предохранителей под капотом Chevrolet Lanos и ЗАЗ Шанс

Номинал

А(Ампер)

Назначение
EF1 80 Цепи предохранителей EF15 — EF20 и F1 — F7 (Главный предохранитель)
EF2 30 Система зажигания 1 (цепь питания топливного насоса и комбинации приборов)
EF3 30 Система зажигания 2 (электрические стеклоподъёмники, стартер и вентилятор отопителя)
EF4 30 Вентилятор системы охлаждения (основной и дополнительный)
EF5 30 Предохранитель электрических стеклоподъёмников Lanos
EF6 50 ABS (АнтиБлокировочная система)
EF7 30 Электрический обогреватель заднего стекла
EF8 30 Четвёртая скорость вентилятора отопителя
D9 Диод электромагнитной муфты кондиционера
EF10 20 Дальний свет фар (На обе стороны)
EF11 10 Ближний свет в левой фаре, электрокорректор левой фары
EF12 10 Ближний свет в правой фаре, электрокорректор правой фары
EF13 10 Габаритный свет (левая сторона), зумер включенного света, подсветка кнопок и панели приборов в салоне, часы
EF14 10 Габаритный свет (правая сторона), подсветка номерного знака
EF15 15 Передние противотуманные фары
EF16 15 Топливный насос
EF17 10 Предохранитель звукового сигнала
EF18 10 Муфта компрессора кондиционера
EF19 25 Контакт «30» (постоянный плюс) реле фар
EF20 20 Контакт «30» (постоянный плюс) освещения салона и габаритных огней

Предохранители и реле под капотом

Сам блок расположен рядом с аккумуляторной батареей.

Схема предохранителей

Расшифровка

  1. 20 А Жилой прицеп
  2. 20 A Топливный насос
  3. 10 A Левая фара ближнего света
  4. 10 A Правая фара ближнего света
  5. 10 A Диагностический разъем
  6. 10 A Иммобилайзер двигателя
  7. 10 A Левая фара дальнего света
  8. 10 A Правая фара дальнего света
  9. 25 A Группа вентиляторов охлаждения двигателя 1-120 W.
  10. 30 А Насос омывателя фар, противотуманные фары
  11. 20 А Дополнительная система отомпления
  12. 5 А Таймер омывателя фар
  13. 15 A Кислородный датчик каталитического нейтрализатора, погрев лямбда зонда
  14. 40 А Кондиционер воздуха, вентилятор салона
  15. 30 – 50 А Группа вентиляторов охлаждения двигателя 1-180 W.

MF1 20A – Реле системы впрыска, MF2 30A – Реле системы впрыска, MF3 30A – Вентилятор салона, MF4 40А – Компьютер ABS.

Схема реле

Обозначение реле

  • R 1030 – Информация о работающем двигателе
  • R 1502 / 1503 / 1504 – Реле вентиляторов
  • R 5400 – Реле омывателя фар
  • R 8016 – Реле впрыска
  • R 2665 – Реле противотуманных фар
Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
