Моторного отсека
Назначение предохранителей в моторном отсеке (2021, 2021)
| Нет. | потребитель |
|---|---|
| 1 | ESC, стояночный тормоз |
| 2 | ESC |
| 3 | Система управления двигателем |
| 4 | 2021: Вентилятор радиатора, регулирующий клапан давления топлива, дополнительный электроотопитель, компоненты двигателя
2021: вентилятор радиатора, регулирующий клапан давления топлива, дополнительный электроотопитель, система свечей накаливания, расходомер воздуха, компоненты двигателя |
| 5 | Зажигание, компоненты двигателя |
| 6 | Датчик тормоза |
| 7 | 2021: Жалюзи радиатора, насос охлаждающей жидкости, компоненты двигателя
2021: Жалюзи радиатора, насос охлаждающей жидкости, вентиляция картера,компоненты двигателя |
| 8 | Лямбда-зонд, датчик NOx |
| 9 | 2021: Насос охлаждающей жидкости, зажигание, блок предварительного нагрева, расходомер воздуха, компоненты двигателя
2021: Насос охлаждающей жидкости, зажигание, компоненты двигателя |
| 10 | Топливный насос |
| 11 | Система дополнительного электрического отопления |
| 12 | Система дополнительного электрического отопления |
| 13 | 2021: Автоматическая коробка передач
2021: Масляный насос для автоматической коробки передач |
| 14 | Лобовое стекло с подогревом |
| 15 | рожок |
| 16 | Зажигание |
| 17 | ESC, блок управления двигателем, обмотка главного реле |
| 18 | Шина данных, модуль данных аккумулятора |
| 19 | Стеклоочистители |
| 20 | 2021: Противоугонная сигнализация
2021: Не назначена |
| 21 | 2021: не назначен
2021: автоматическая коробка передач |
| 22 | Система управления двигателем, стабилизатор напряжения для автомобилей такси |
| 23 | Стартер |
| 24 | Система дополнительного электрического отопления |
| 31 | Не назначен |
| 32 | Не назначен |
| 33 | 2021: Масляный насос АКПП
2021: Не назначен |
| 34 | Не назначен |
| 35 | Не назначен |
| 36 | 2021: SCR (AdBlue)
2021: не назначен |
| 37 | Aux. обогрев |
| 38 | Не назначен |
Предохранители и реле под капотом Шкода Суперб 3
Монтажный блок в моторном отсеке Шкода Суперб 3 поколения расположен со стороны водителя между АКБ и крылом. Сам блок разделен на 2 части, основной блок и блок силовых плавких вставок.
Фото блока
Схема блока предохранителей и реле под капотом Шкода Суперб 3
Описание
| 1 | 25А | Блок управления ABS -J104- |
| 2 | 40A / 60A | Блок управления ABS -J104- Гидравлический насос ABS -V64- |
| 3 | 15А 30А | Двигатель / блок управления двигателем -J623- |
| 4 | 5А / 7,5А / 10А | Вентилятор радиатора -VX57- Реле высокой тепловой мощности -J360- Реле низкой тепловой мощности -J359- Клапан регулировки давления масла -N428- Клапан рециркуляции воздуха турбонагнетателя -N249- Клапан заслонки впускного коллектора -N316- Клапан управления форсунками охлаждения поршня -N522- Масло Датчик уровня и температуры масла -G266- Переключающий клапан турбины -N529- Реле питания компонентов двигателя -J757- |
| 5 | 10А | Клапан регулировки давления топлива -N276- Клапан дозирования топлива -N290- Реле питания компонентов двигателя -J757- Переключающий клапан турбины -N529- |
| 6 | 5А / 7,5А | Выключатель стоп-сигнала -F- |
| 7 | 7,5 А / 10 А / 15 А | Насос охлаждения наддувочного воздуха -V188- Клапан охлаждающей жидкости коробки передач -N488- Запорный клапан охлаждающей жидкости -N82- Дополнительный насос системы отопления -V488- Клапан охлаждающей жидкости головки блока цилиндров -N489- Клапан регулировки давления масла -N428- Блок управления топливным баком обнаружение утечек -J909- |
| 8 | 15А | Лямбда-зонд 1 перед катализатором -GX10- Лямбда-зонд 1 после катализатора -GX7- Блок управления датчика NOx -GX30- Блок управления датчика 2 NOx -J881- |
| 9 | 5A / 10A | Блок управления выпускной заслонки -J883- Блок управления выпускной заслонкой 2 -J945- Блок управления автоматической системой накаливания -J179- Нагревательный элемент сапуна картера -N79- Расходомер воздуха -G70- Вспомогательный насос системы отопления -V488- Электромагнитный клапан 1 фильтра с активированным углем -N80- Клапан 1 регулировки фаз газораспределения -N318- Клапан 1 регулировки фаз газораспределения -N205- |
| 10 | 15A / 20A | Блок управления топливного насоса -J538- |
| 11 | 40A / 50A | Элемент дополнительного воздушного отопителя -Z35- |
| 12 | 40А | Элемент дополнительного воздушного отопителя -Z35- |
| 13 | 30А | Вспомогательный гидравлический насос 1 трансмиссионного масла -V475- |
| 14 | 40А | Реле обогрева ветрового стекла -J47- |
| 15 | 15А | Реле звукового сигнала -J413- |
| 16 | 20А | Реле питания компонентов двигателя -J757- |
| 17 | 7,5 А | Двигатель / блок управления двигателем -J623- Блок управления ABS -J104- Реле обогрева ветрового стекла -J47- |
| 18 | 5А / 7,5А | Блок управления аккумуляторной батареи -J367- Диагностический интерфейс шин данных -J533- |
| 19 | 30А | Блок управления электродвигателя стеклоочистителя -J400- |
| 20 | 10А | Звуковой сигнал -H12- |
| 21 | 30А | Реле 2 обогрева ветрового стекла -J611- |
| 22 | 5А / 7,5А | Двигатель / блок управления двигателем -J623- |
| 23 | 30А | Стартер -B- |
| 24 | 40А | Элемент дополнительного воздушного отопителя -Z35- |
| 31 | — | — |
| 32 | — | — |
| 33 | 30А | Реле 2 обогрева ветрового стекла -J611- |
| 34 | 30А | Реле 2 обогрева ветрового стекла -J611- |
| 35 | 30А | Блок управления электродвигателя стеклоочистителя -J400- |
| 36 | — | — |
| 37 | 30А | Блок управления дополнительного отопителя -J364- |
| 38 | — | — |
Реле
- R1 Реле стартера 1 -J906-
- R2 Реле стартера 2 -J907-
- R3 Реле звукового сигнала -J413-
- R4 Реле высокой тепловой мощности -J360-
- R5 Главное реле -J271- (бензин) / Реле электропитания клеммы 30 -J317- (дизель)
- R6 БУ автоматики накаливания -J179- (бензин)
- R7 Реле малой тепловой мощности -J359- (дизель)
- R8 Реле электропитания компонентов двигателя -J757- (бензиновый двигатель 2,0 л)
- R9 Реле обогрева ветрового стекла -J47-
- R10 Реле 2 обогрева ветрового стекла -J611-
Схема предохранителей автомобиля Skoda Rapid » Схемы предохранителей, электросхемы автомобилей
Описание схем и их расшифровка приведены в этой статье.
В зависимости от комплектации, блок с предохранителями может иметь два варианта. К одному предохранителю могут относиться несколько потребителей.
К одному потребителю могут относиться несколько предохранителей.

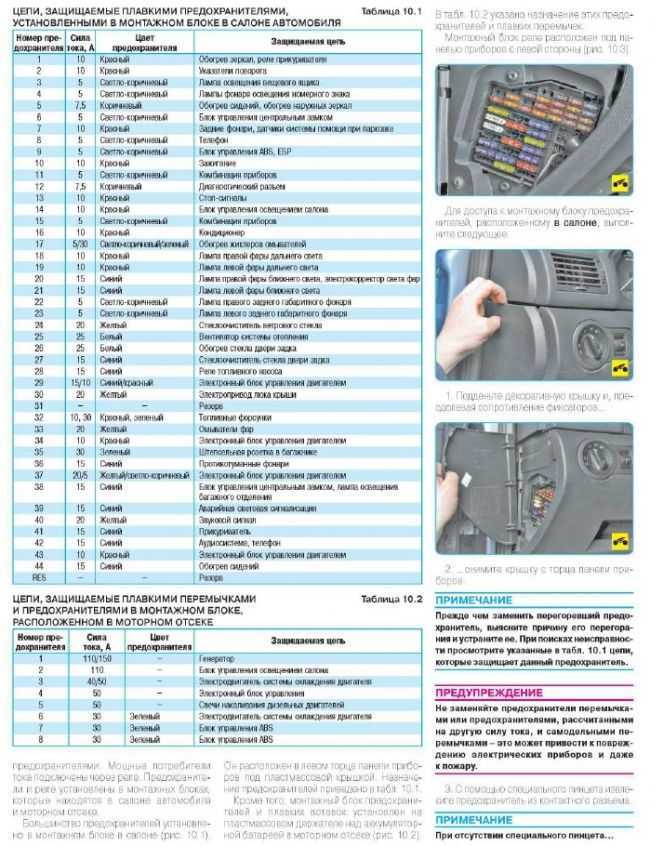

Предохранители Skoda Rapid
Наденьте клещи на нужный предохранитель и извлеките. Вставьте новый предохранитель. Кроме того может возникнуть неисправность в другом месте электроцепи.
Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи. Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке.
Замените неисправный предохранитель новым того же номинала. Верните захват на прежнее место. Полезный совет: Заблаговременно приобретите набор запасных предохранителей. Они должны быть всегда в автомобиле.
Шкода Рапид — предохранители и реле
Блок предохранителей под капотом автомобиля находятся возле аккумуляторной батареи АКБ. На один предохранитель может приходиться несколько устройств-потребителей или на одно устройство может быть установлено несколько предохранителей.
Дабы полностью отключить оборудование, рекомендуется проверить схему электропроводки в технической книжке автомобиля или прозвонить контакты мультиметром.
Далее из крышки панели достаем пластиковый захват и извлекаем сгоревшую деталь. После установки новой запчасти, вновь подключаем потребителей и собираем панель
Также важно знать, что в зависимости от комплектации Шкода Рапид, в автомобиле могут быть установлены 2 варианта блок-панели, расположение предохранителей шкода рапид количеством и расположением элементов в устройстве
Монтируется пластиковая панель путем легкого надавливания по всему периметру до характерного звука защелкивания фиксаторов.
Расположение блоков и замена предохранителей Skoda Rapid
Skoda Rapid — установка предохранителей в подкапотном пространстве Процедура замены сгоревших устройств под капотом автомобиля не отличается от салонного варианта — дабы установить новые предохранители требуется: Отключить АКБ и соответствующих потребителей от блок-панели; Далее вскрываем крышку блок-панели, предварительно открутив крепящие винты на расположение предохранителей шкода рапид.
Блок с предохранителями находится в районе аккумулятора автомобиля, по правый расположение предохранителей шкода рапид левый блок в зависимости от комплектации и объема двигателя транспортного средства; Затем пассатижами осторожно извлекаем сгоревшее устройство и монтируем новое; После установки, вставляем крышку блок-панели на место вдавливающим движением до полной установки в пазы, затем фиксируем болтами; Подключаем потребителей и питание, проверяем работоспособность оборудования. Крышку блок-панели под капотом обязательно нужно вдавливать до полного защелкивания фиксаторов — в противном случае внутрь может попасть жидкость, что чревато коротким замыканием и выходом из строя всего электрооборудования
Крышку блок-панели под капотом обязательно нужно вдавливать до полного защелкивания фиксаторов — в противном случае внутрь может попасть жидкость, что чревато коротким замыканием и выходом из строя всего электрооборудования.
Советы по обслуживанию и замены предохранителей на Шкода Рапид:
Блоки в салоне Skoda Superb 2
Блок предохранителей
Он расположен в левом торце приборной панели, за защитной крышкой.

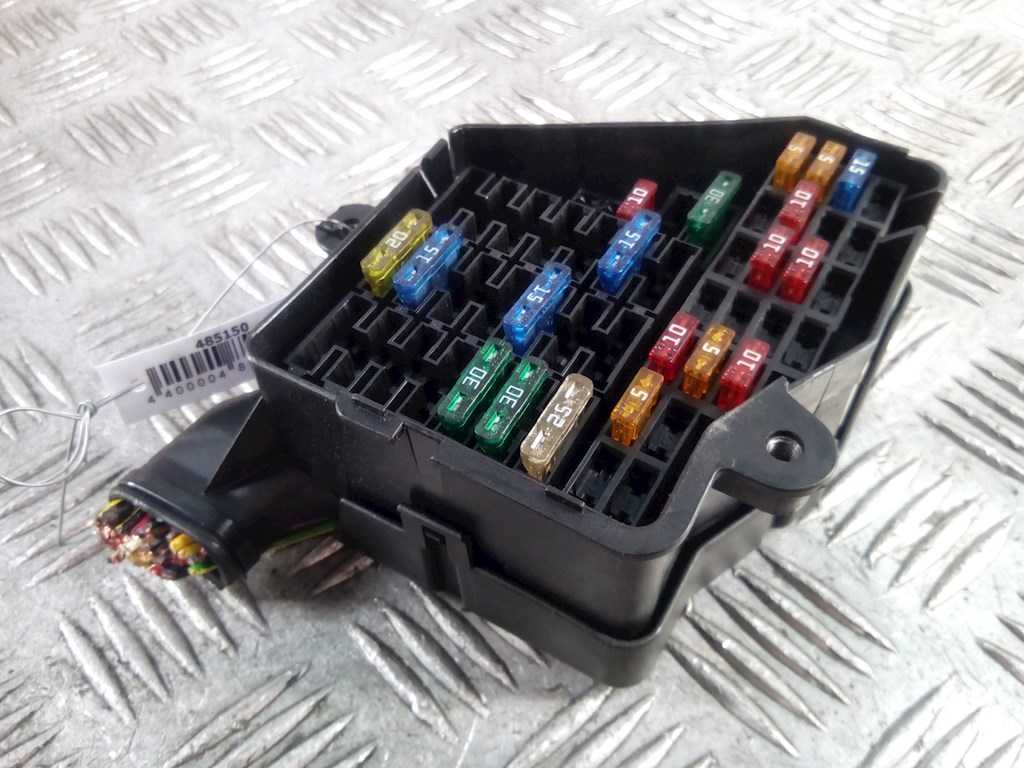

Фото пример
С обратной стороны крышки должна находиться актуальная схема для Вашего автомобиля с обозначением элементов.

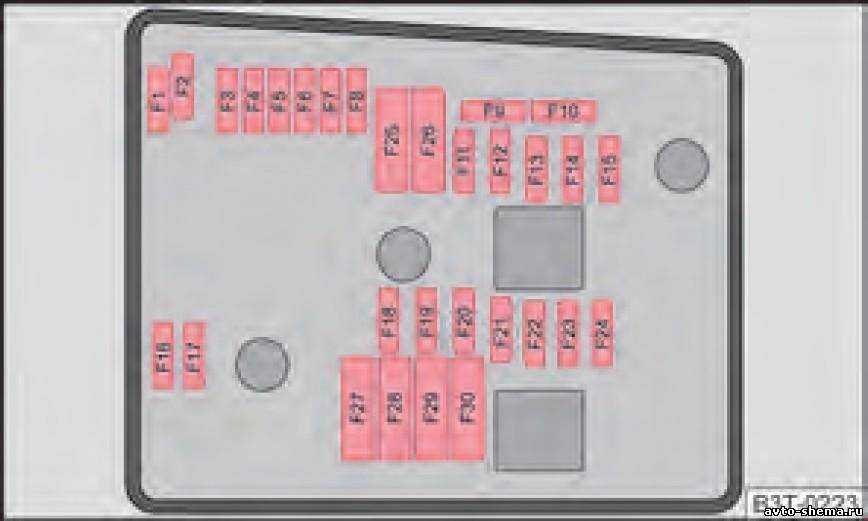

Пример схемы
Подробное описание
| F1 | (7,5A) Диагностический разъём, БУ двигателя, реле топливного насоса, БУ топливного насоса |
| F2 | (5A) БУ ABS, ESC, выключатель индикатора контроля давления в шинах, датчик тормозов |
| F3 | (5A) Система SRS, Выключатель и БУ подушек безопасности |
| F4 | (5A) Указатель продления интервала ТО, задний фонарь, затемняемое зеркало, датчик давления, комплект для подключения мобильного телефона |
| F5 | (5A) БУ корректора фар и наклона фар, БУ системы помощи при парковке, БУ парковочного ассистента |
| F6 | (5A) Комбинация приборов, БУ электромеханического усилителя, Haldex, блокировка рычага селектора, электропитания для шины данных, АКП |
| F7 | (10A) Управление двигателем, Обогрев клапанов, расходомер воздуха |
| F8 | Блок управления электрооборудованием прицепа |
| F9 | (5A) Электродвигатель вентилятора отопителя, Реле автономного отопителя и вентиляции |
| F10 | (10A) Фара (левая) |
| F11 | (10A) Фара (правая) |
| F12 | (10A) Резерв |
| F13 | (7,5A) Диагностический разъём, переключатель освещения, датчик дождя, часы |
| F14 | (15A) Центральный замок и крышка багажного отделения |
| F15 | (7,5A) Центральный БУ — внутреннее освещение |
| F16 | (7,5A) Климатическая установка |
| F17 | (10A) Резерв |
| F18 | (5A) Телефон |
| F19 | (5A) Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота |
| F20 | (5A) KESSY |
| F21 | (7,5A) Замок рулевой колонки |
| F22 | (40A) Электродвигатель вентилятора отопителя |
| F23 | (30A) Передние стеклоподъёмники, центральный замок передних дверей |
| F24 | (5A) Автоматическая коробка передач (АКПП) |
| F25 | (25A/30A) Обогрев заднего стекла, реле автономного отопителя и вентиляции |
| F26 | (25A) Разъем питания дополнительного оборудования, Розетка в багажном отсеке |
| F28 | (30A) Привод открывания крышки багажника/ задней двери |
| F29 | (5A/10A/20A) АКП, муфта Haldex |
| F30 | (5A) Система вентиляции переднего сиденья |
| F31 | (5A) DVD-проигрыватель |
| F32 | (30A) Задние стеклоподъёмники, центральный замок задних дверей |
| F33 | (25A) Электропривод подъёмно сдвижного люка |
| F34 | (5A) Противоугонная система, сигналиция, Serena |
| F35 | (25A) Разъемы питания дополнительного оборудования, прикуриватель (передний, задний) |
| F36 | (20A) Омыватели фар |
| F37 | (20A) Обогрев передних сидений |
| F38 | (20A) Подогреватель задних сидений |
| F39 | (10A) Очиститель заднего стекла |
| F40 | (40A) Электродвигатель вентилятора отопителя, реле автономного отопителя и вентиляции |
| F41 | (10A) Очиститель заднего стекла |
| F42 | (5A) Выключатель освещения |
| F43 | (15A) Блок управления электрооборудованием прицепа |
| F44 | (20A) Блок управления электрооборудованием прицепа |
| F45 | (15A) Блок управления электрооборудованием прицепа |
| F46 | (5A) Выключатель обогрева сидений |
| F47 | Телефон |
| F48 | (5A) Аудиосистема/ навигационная система |
| F49 | Резерв |
Блок с реле
Он находится под панелью приборов, проще всего к нему добраться, сняв перчаточный ящик. Но для полного доступа надо разбирать нижнюю часть защиты.
Данный блок состоит из 2 частей. Блок над центральным блоком управления (ЦБУ) и блок под ЦБУ

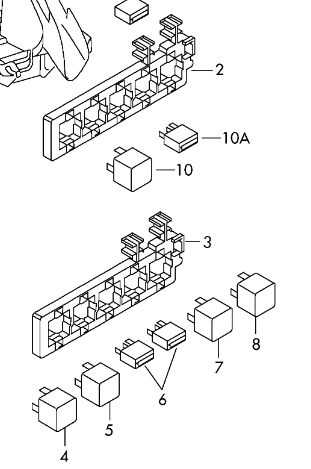

Фотография блока реле
Тут находятся реле: омывателя фар, топливного насоса, звукового сигнала, обогревателя стекла и т.д. Так же возможно расположение отдельных предохранителей, например блока управления памяти положений подушки и спинки сиденья.
Блок под капотом
Он находится в крышке на аккумуляторной батареи. Для доступа надо отжать в стороны пластмассовые петли по бокам.
Он состоит из плавких вставок высокой мощности и предохранителей.
Схема
Расшифровка
| F1 | (110/150/175А) Генератор |
| F2 | (110A) Реле 1 и 2 дополнительного отопителя, переключатель света фар, блок предохранителей / реле- приборная панель 1 (F1-5 и F39-45), реле вспомогательных цепей зажигания, замок зажигания |
| F3 | (50A) Усилитель рулевого управления |
| F4 | (40A) Свечи накаливания, электродвигатель насоса подачи воздуха на выпуск |
| F5 | (40A) Электродвигатель вентилятора системы охлаждения |
| F6 | (40A) Антиблокировочная система тормозов (ABS) |
| F7 | (25A) Антиблокировочная система тормозов (ABS) |
| F8 | (30A) Электродвигатель вентилятора системы охлаждения |
| F9 | — |
| F10 | (5A) Многофункциональный блок управления 1 |
| F11 | (5A) Система кондиционирования |
| F12 | — |
| F13 | (5A) Автоматическая коробка передач |
| F14 | — |
| F15 | — |
| F16 | — |
Описание блоков предохранителей на Skoda Rapid и их назначение
На Шкоде Рапид установлены предохранители ножевого типа, состоящие из 3 компонентов:
- пластикового, фарфорового или стеклянного корпуса;
- группы из 2 контактов;
- легкоплавкой проволоки, разрушающейся при возрастании электрических характеристик.

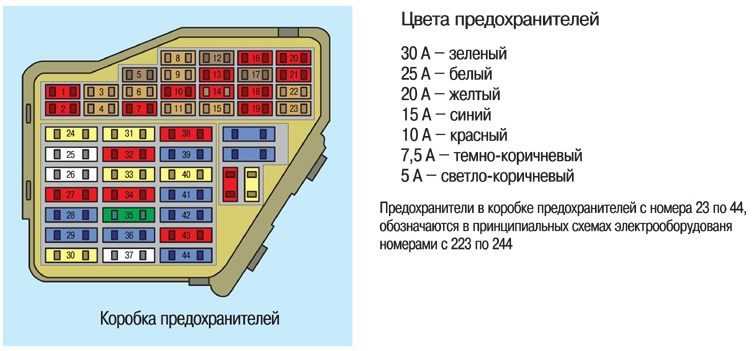

На монтажных панелях стоят перемычки нескольких номиналов, окрашенных в разные цвета:
- 5 А светло-коричневые;
- 7,5 А темно-коричневые;
- 10 А красные;
- 15 А синие;
- 20 А желтые;
- 25 А белые;
- 30 А зеленые;
- 40 А оранжевые.
Предохранители предотвращают разрушение электрооборудования, ограничивают зону распространения неисправности и предупреждают поражение водителя электрическим током.
Предохранитель прикуривателя
Плавкая вставка желтого цвета номиналом 20 А находится в гнезде № 44 панели в салоне. К ней подключены дополнительно розетки в багажнике и кабине.
Среди остальных причин наиболее частыми являются:
- короткое замыкание из-за попавшей воды или нарушенной изоляции проводов;
- повышение напряжения в бортовой сети;
- рост тока;
- увеличение сопротивления;
- применение восстановленных или контрафактных вставок.
Чтобы заменить перегоревший предохранитель, нужно выполнить такие действия:
- Остановить автомобиль на ровном участке трассы.
- Заглушить двигатель.
- Обесточить электроприборы.
- Вытащить ключ из замка зажигания.
- Отключить присоединенное к прикуривателю оборудование.
- Откинуть клеммы от аккумуляторной батареи.
- Вскрыть установочный модуль в салоне.
- Найти по схеме перегоревшую плавкую вставку.
- Убедиться визуально в ее целостности или прозвонить мультиметром.
- Диэлектрическими клещами или сухой рукой вытащить перемычку из гнезда.
- Установить новую такого же номинала.
- Завести машину.
- Проверить работоспособность прикуривателя.
- Закрыть крышку монтажного бокса.
Предохранитель дворников
На панели в кабине находятся 2 плавкие вставки, защищающие дворники:
- № 26 на 15 А для заднего стекла;
- № 26 на 30 А для переднего стекла.
Порядок замены перемычки аналогичен описанному ранее.
Где находятся блоки предохранителей и реле на Шкоде Рапид
Впервые 5-дверный лифтбек Skoda Rapid представили в 2011 г. С 2012 г. он вышел на мировой рынок. В России покупатели получили первые автомобили в 2014 г.
В 2015–2016 гг. в некоторых странах появились собственные версии Шкоды Рапид в разных кузовах, таких как:
- 4-дверный седан и хетчбэк в Китае;
- 4-дверный седан в Индии;
- хетчбэк Rapid Spaceback в России.
После рестайлинга 2017 г. изменились фары, решетка радиатора, добавились опции в комплектациях. Эти изменения в начале 2018 г. привели к небольшому росту цен.
Блоки реле и предохранители на Шкоде Рапид находятся в нескольких точках кузова.
Блок в салоне
Монтажный модуль с перемычками в салоне можно найти так:
- Открыть дверь со стороны сиденья водителя.
- Найти переключатели ближнего и дальнего света.
- Потянуть по стрелке защитную панель под ними.
За платой со вставками находится блок с реле.
Блок в салоне авто.
В моторном отсеке в подкапотном пространстве
Чтобы добраться до установочного бокса в подкапотном пространстве, нужно выполнить такие действия:
- Открыть и закрепить багажник.
- Найти пластиковый короб между аккумуляторной батареей и воздухозаборником.
- Нажать на боковые замки.
- Сдвинуть крышку вперед.
- Отвернуть винты.
- Поднять кверху защиту модуля.
Блок предохранителей в моторном отсеке.
Описание предохранителей и реле в Шкода Октавия А7. Полная электросхема бесплатно для скачивания
Третье поколение, Skoda Octavia a7 выпускалось в 2013, 2014, 2015, 2021 и 2021 годах. После этого автомобиль прошел рестайлинг и с обновленным экстерьером производился в 2021, 2019, 2021, 2021 годах и по настоящее время. Как и в предыдущих поколениях модель доступна в двух вариантах кузова: лифтбек и универсал с бензиновыми и дизельными двигателями. В данной публикации мы покажем где находятся блоки с предохранителями и реле в автомобиле шкода октавия а7, их фотографии и схемы с описанием назначения элементов. Отдельно выделим предохранители прикуривателя и омывателя.
Назначение предохранителей и их количество может отличатся от представленного и зависит от комплектации и года выпуска автомобиля.
- 1 Блок в салоне
- 2 Блок под капотом
- 3 Электросхемы октавия а7
Блок в салоне
Он находится под панелью приборов за перчаточным ящиком. Для доступа слегка согните боковые стенки и потяните на себя.
Не получается снять крышку? Ознакомьтесь с видео примером.
Фотография блока в салоне шкоды октавия а7
Схема
Описание. Вариант 1.
| F1 | Не используется |
| F2 | Не используется |
| F3 | Не используется |
| F4 | Не используется |
| F5 | 5А диагностика интерфейса информационной шины |
| F6 | 5А датчик устройства наблюдения за внутренним пространством а/м-, датчик наклона а/м |
| F7 | 10А реле обогрева заднего стекла, блок управления отопителя, блок управления кондиционера-, блок управления системы климат-контроль, блок управления датчиков преселектора, реле обогрева переднего стекла, радиоприемник независимого отопителя |
| F8 | 10А штекерное соединение, 16-контактное на гнезде для диагностической установки, датчик влажности воздуха датчик распознавания влажности воздуха, дождя и света , выключатель света фар |
| F9 | 15А блок управления полного привода |
| F10 | 10А блок управления мультимедийной системы |
| F11 | 25А блок управления обогревом задних сидений |
| F12 | 20А блок управления информационной электроникой |
| F13 | 25А блок управления переключателя переднего левого ремня безопасности |
| F14 | 30А блок управления вентилятором для впуска свежего воздуха |
| F15 | 10А блок управления электронным замком рулевой колонки |
| F16 | 7,5А подготовка для мобильного телефона / 5А двухходовой усилитель сигнала мобильной радиостанции |
| F17 | 5А блок управления в комбинированных приборах |
| F18 | Резерв |
| F19 | 7,5А интерфейс доступа и системы запуска |
| F20 | 5А 7блок управления электроникой рулевой колонки |
| F21 | Резерв |
| F22 | 30А блок управления заднего капот |
| F23 | 40А блок управления электрической бортовой сетью а/м |
| F24 | 30А блок управления откидной крыши, блок управления шторки крыши |
| F25 | 30А блок управления дверью, сторона водителя, мотор электропривода заднего левого стеклоподъемника |
| F26 | 25А блок управления электрической бортовой сетью а/м (у а/м с системой подогрева сидений) |
| F27 | 30А блок управления цифровой аудиосистемой |
| F28 | 20А блок управления распознаванием прицепа |
| F29 | Резерв |
| F30 | Резерв |
| F31 | 40А блок управления электрической бортовой сетью а/м |
| F32 | 7,5А блок управления помощника паркования, блок управления парк-ассистента |
| F33 | 5А сигнализатор отключения системы Airbag на стороне переднего пассажира, блок управления системы Airbag |
| F34 | 7,5А выключатель фар -Е1-, выключатель фонарей заднего хода -F4-, датчик давления в контуре охлаждения, блок управления обогрева задних сидений, внутреннее зеркало заднего вида с автоматическим затемнением -, инвертор с розеткой, 12 В-230 В-, подготовка для установки мобильного телефона, реле нагрузки, блок управления звука в жестком материале |
| F35 | 35А штекерное соединение, 16-контактное, на гнезде диагностики орган управления угла наклона фар, левый сервомотор регулировки угла наклона фар, правый сервомотор регулировки угла наклона фар, блок управления фонаря освещения дороги при повороте и регулировка угла наклона фар, передняя камера вспомогательных систем водителя, блок управления регулировки расстояния |
| F36 | 10А Правая фара |
| F37 | 10А Левая фара |
| F38 | 20А блок управления распознаванием прицепа |
| F39 | 30А блок управления дверью, сторона переднего пассажира, мотор электропривода заднего правого стеклоподъемника |
| F40 | 20А Предохранитель прикуривателя октавия а7, розетка 12 В |
| F41 | Резерв |
| F42 | 40А блок управления электрической бортовой сетью а/м |
| F43 | 40А блок управления электрической бортовой сетью а/м |
| F44 | 30А блок управления распознаванием прицепа |
| F45 | 30А термопредохранитель регулятора сидения водителя |
| F46 | 30А инвертор с розеткой, 12 В-230 В |
| F47 | 15А электродвигатель стеклоочистителя заднего стекла |
| F48 | Резерв |
| F49 | 5А реле стартера 1, реле стартера 2, датчик положения педали сцепления |
| F50 | Резерв |
| F51 | 25А блок управления натяжителя переднего правого ремня безопасности |
| F52 | Резерв |
| F53 | 30А обогреваемое заднее стекло |
