Блоки под капотом

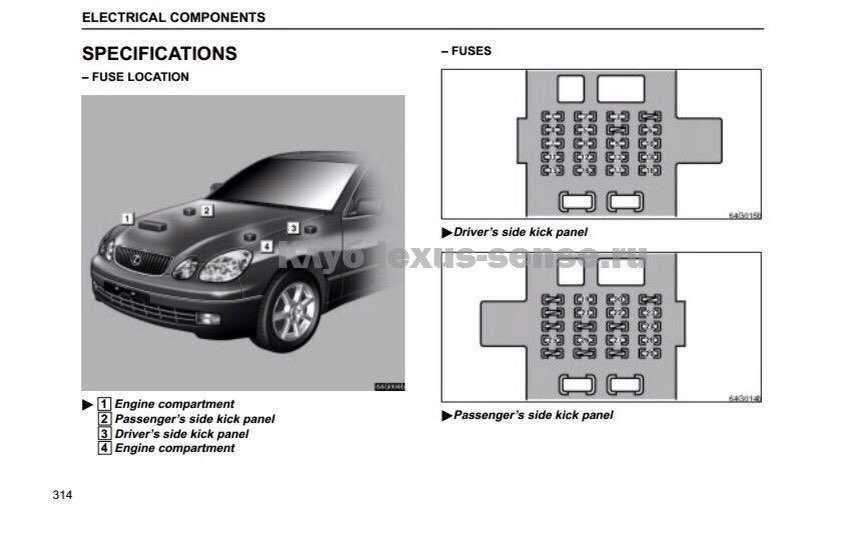

Расположение

Общая схема расположения

Описание

1. Блок предохранителей и реле
2. Блок управления левой фарой
3. Блок реле ABS
4. Блок управления правой фарой
5. Skid Control

Блок предохранителей и реле

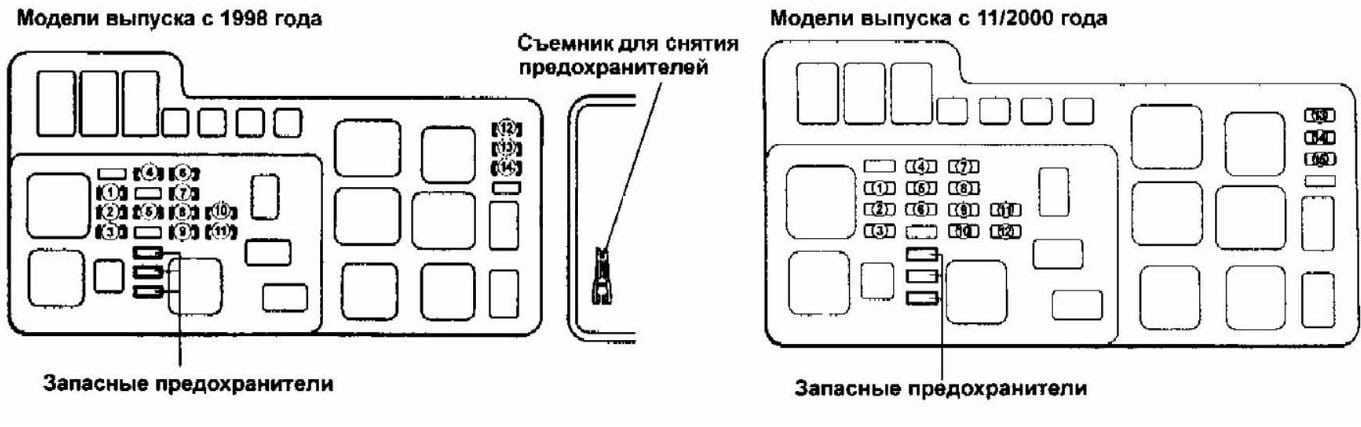

Под капотом, основной блок с предохранителям и реле, расположен в левой части моторного отсека.

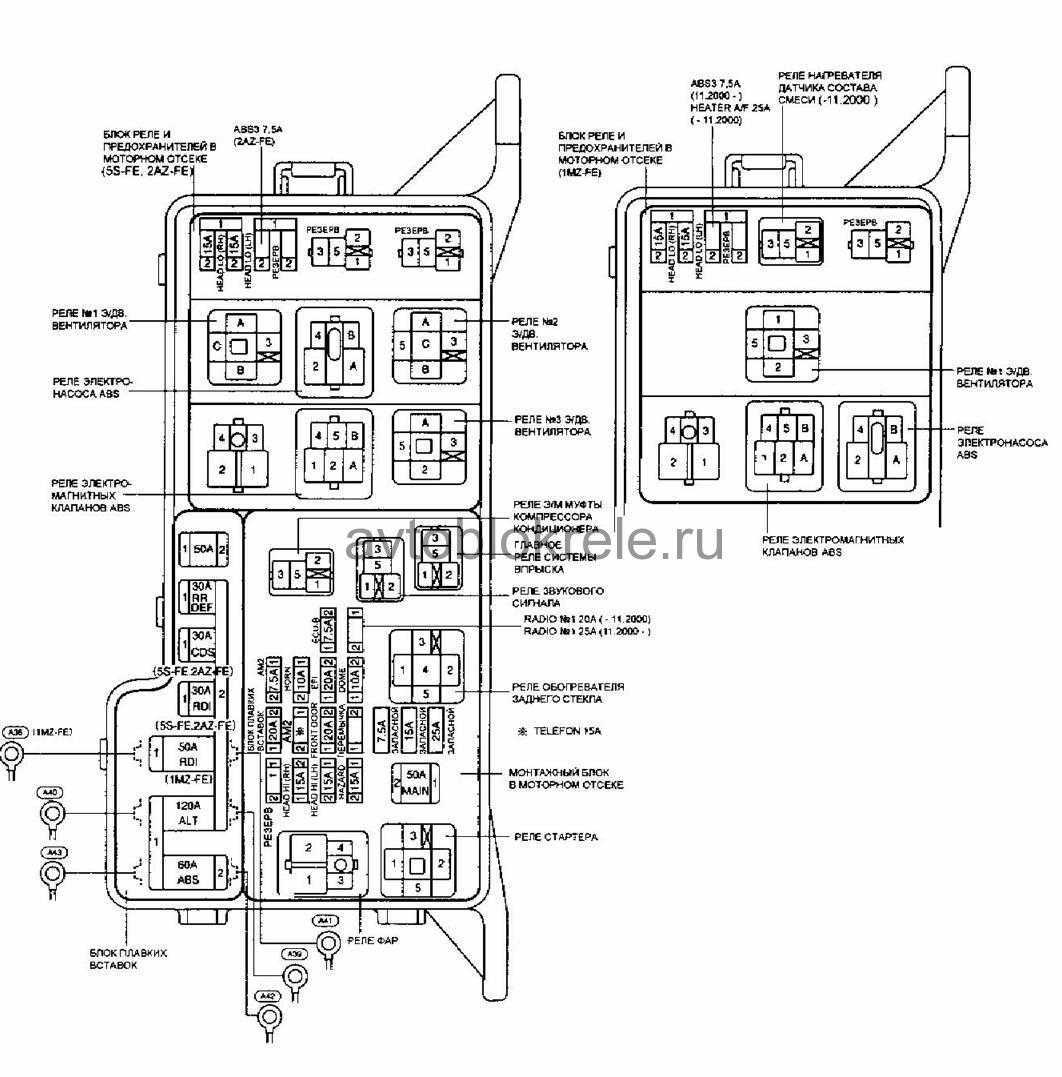

Схема

Назначение

1	100А ALT – 2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
2	60А ABS NO.1 2002-2003: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
50А ABS NO.1 – 2003-2006: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
3	15А HEAD LH LWR – Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова
4	15А HEAD RH LWR – Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова
5	5А DRL – Дневные ходовые огни
6	10А A/C – Кондиционер
7	Не используется
8	Не используется
9	Не используется
10	40А MAIN – Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL”
11	40А ABS No.2 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
12	30А RDI – Вентилятор системы охлаждения двигателем
13	30А CDS – Вентилятор системы кондиционирования
14	50А HTR – Кондиционер
15	30А ADJ PDL – Электрическая педаль газа
16	30А ABS No.3 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	30А AM2 – Система запуска, предохранители: “IGN” и “IG2”
18	10А HEAD LH UPR – Дальний левый свет
19	10А HEAD RH UPR – Дальний правый свет
20	5А ST – Комбинация приборов, стартер, зажигание
21	5А TEL – Телефон
22	5А ALT-S – Система зарядки аккумуляторной батареи
23	15А IGN – Система запуска
24	10А IGN2 – Анти блокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль
25	25А DOOR1 – Блок управления электро оборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком
26	20А EFI – Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем
27	10А HORN – Звуковой сигнал
28	30А D.C.C – Предохранители: “ECU-B”, “RAD NO.1” и “DOME”
29	25А A/F – Блок управления двигателем
30	Не используется
31	10А ETCS – Блок управления двигателем, круиз-контроль
32	15А HAZ – Указатели поворота, аварийная сигнализация
R1	Не используется
R2	Не используется
R3	Дневные ходовые огни (No.2)
R4	Дневные ходовые огни (No.3)
R5	Вентилятор системы охлаждения (No.2)
R6	Дневные ходовые огни (No.4)
R7	Электрическая педаль газа
R8	Вентилятор системы охлаждения (No.3)
R9	Муфта компрессора кондиционера
R10	Датчик соотношения воздух топливо
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор системы охлаждения (No.1)
R15	Вакуумный клапан (VSV)
R16	Звуковой сигнал
R17	Блок управления двигателем

Дополнительный блок

Находится рядом с аккумулятором.

Схема

Обозначение

• 1 – 7,5А ABS NO.4 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
• R1 – Не используется
• R2 – Антиблокировочная тормозная система
• R3 – ABS

На этом всё. Если есть что добавить – пишите в комментарии.

Блоки предохранителей и реле Toyota / Тойота

Помощь

Если вы не нашли подходящую автосхему или у вас остались вопросы, напишите нашему специалисту и мы постараемся решить вашу проблему.

Toyota Aristo 1 поколения выпускалась в 1991, 1992, 1993, 1994, 1995, 1996 и 1997 году. За это время модель прошла рестайлинг. Наибольшую популярность получили модели в кузовах 147 и 141. Lexus GS 300 с левым расположением руля выполнен на общей базе Toyota Aristo 1. Данные автомобили имеют схожие электрические схемы. В нашей публикации вы найдете информацию о расположении электронных блоков управления, описание предохранителей и реле Тойота Аристо 147 (Лексус gs300) со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя. В заключении предложим для скачивания полные электрические схемы.

Диагностика автомобилей Toyota

Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два типа:

Перед началом электронной диагностики водитель должен проверить работоспособность всех систем и основных механизмов автомобиля Toyota. Для этого проверьте предохранители, проводку и проверьте на предмет повреждений соединения и компоненты автомобиля.

Если обнаружена серьезная проблема, ее следует устранить, и только после этого выполнить компьютерную диагностику происходящего:

• Предыдущая;
• После аварии;
• Планируется;
• Предпродажная.

Пошаговая самодиагностика

Для самодиагностики драйвер должен работать с разъемами DLC 1 и DLC 2. Эта аббревиатура означает «соединитель данных», что на английском языке означает «соединитель данных». Это как пластиковая коробка DLC 1 с крышкой сверху. Расположен под капотом, часто слева. Его легко найти под надписью «Диагностика».

Диагностическая подпись на разъеме

В более старых моделях диагностический разъем имеет форму желтого круга и расположен рядом с аккумулятором. В автомобилях, таких как Corolla AE 100, нет деталей DLC2.

В новых моделях DLC 2 расположен прямо в салоне, под приборной панелью и «у ног» у руля. Чаще всего он круглый и используется при осмотре, который проводится с помощью специального оборудования.

Круглый разъем DLC2

Во время самодиагностики, замыкая отдельные контакты разъема, только подключая их в нужной последовательности, вы можете получить правильный код для расшифровки.

Чтобы выяснить, есть ли неисправность в двигателе и / или коробке передач, помогут следующие шаги:

1. Найдите первый разъем DLC 1 с надписью «Диагностика».
2. Снимите или открутите защитную крышку коробки. Ниже должна быть схема с указанием выходов разъема.
3. Возьмите провод, кусок провода или другой тонкий металлический предмет (например, скрепку для бумаг) и установите провод между клеммами, обозначенными TE1 и E1.
4. Включить зажигание. Убедитесь, что плита или кондиционер не работает.
5. Посмотрите на лампы O / D (для коробки передач) и Check Engine (для двигателя). Запомните или запишите количество и интервалы мигания индикаторов.

DLC 1 Соединительная схема

Автомобиль в порядке, и не было обнаружено поломок двигателя внутреннего сгорания и трансмиссии, если:

Сбросить ошибку

После завершения ремонта и исправления ошибки сами коды ошибок могут не исчезнуть. Существует также определенная последовательность действий для их сброса. Для этого нам снова понадобится разъем для диагностики.

Для сброса кодов необходимо:

1. Включить зажигание.
2. Кратко закрепите клеммы TC и E1 на разъеме DLC1 с помощью куска провода или провода.
3. Тормозите как можно чаще за 3 секунды, но не менее 8.
4. Убедитесь, что индикатор мигает равномерно с интервалом в полсекунды.
5. Выключите зажигание и снимите перемычку с контактов.
6. Убедитесь, что индикатор ABS не горит.

Как выполнить пошаговую самодиагностику автомобилей Toyota на видео, говорится в «Артем0023»:

Источник статьи: http://vesko-trans.ru/rasshifrovka-predohranitelej-toyota-aristo-147/

Схема предохранителей Lexus GS300, GS350, GS430, GS460, GS450h (III – 2005-2011)

В противном случае двигатель Панель приборов Toyota Aristo. Панель приборов Lexus GS Пример текста из раздела » Передняя подвеска «: Момент затяжки Ступица переднего колеса и поворотный кулак Снятие и установка Примечание: Схема предохранителей лексус gs300 производится в порядке, обратном снятию Моменты затяжки указаны в тексте.

При установке проверьте и при необходимости отрегулируйте углы установки передних колес. Снимите переднее колесо. Отверните болт и отсоедините датчик частоты вращения колеса от кулака.

Схема предохранителей Lexus GS300, GS430, GS400, Aristo

Отверните два схема предохранителей лексус gs300, снимите тормозной суппорт в сборе со скобой суппорта и подвесьте его на проволоке. Снимите тормозной диск. Проверьте осевой зазор подшипника ступицы. Максимальный зазор Проверьте биение подшипника ступицы. Максимальное биение Модели 4WD Отверните стопорную гайку ступицы переднего колеса. Снимите шплинт, отверните гайку и с помощью съемника отсоедините верхний рычаг от поворотного кулака.

Не повредите пыльник шарового шарнира верхнего рычага. При установке шплинта возможен доворот гайки на угол не более 60?.

Передняя подвеска Снятие и установка ступицы переднего колеса и поворотного кулака модели 2WD. При установке на деталь, указанную стрелкой, нанесите консистентную смазку. Пример текста из раздела » Рулевое управление «: Отверните перепускные болты, отсоедините нагнетательную и возвратную трубки от рулевого механизма, снимите прокладки. Отверните болт и схема предохранителей лексус gs300 держатель нагнетательной трубки от рулевого схема предохранителей лексус gs300.

Отсоедините разъем от рулевого механизма. Отверните четыре болта кронштейнов крепления рулевого механизма. Снимите кронштейны, рулевой механизм и втулку. Замена рулевых тяг 1.

Снимите шплинт, отверните гайку и, с помощью съемника, отсоедините наконечник рулевой тяги от поворотного кулака.

Отверните стопорную гайку и снимите наконечник рулевой тяги. Ослабьте хомуты и снимите чехол рулевой тяги. Не повредите чехол. При снятии двух чехлов рулевых тяг, нанесите отличительные метки на чехлы, чтобы не перепутать их при установке. Снимите левую рулевую тягу. Рулевой механизм Toyota Aristo.

Блоки под капотом

Под капотом, рядом с аккумулятором находятся 3 блока с предохранителями и реле.

Блок предохранителей и реле №1

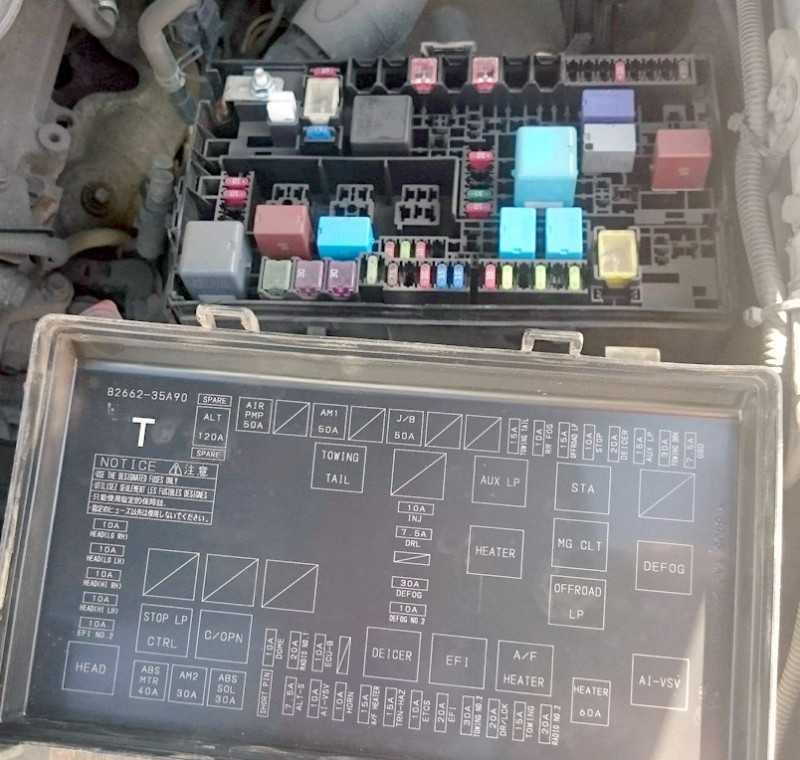

Фото пример

Схема

Обозначение

1	10A Запасной предохранитель
2	15A Запасной предохранитель
3	15A TOWING TAIL – Фонари прицепа
4	15A OFFROAD – Вне дорожный фонарь
5	10A STOP – Стоп-сигналы, установленный наверху стоп-сигнал, анти блокировочная тормозная система, система контроля тяги, система активного контроля тяги, система контроля устойчивости автомобиля, система «AUTO LSD», система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система блокировки переключения передач
6	15A AUX LP – Фара дальнего света
7	7,5A OBD – Бортовая система диагностики
8	10A HEAD (LO RH) – Правая фара (ближний свет) (автомобили с дневными ходовыми огнями), правая фара (автомобили без дневных ходовых огней)
9	10A HEAD (LO LH) – Левая фара (ближний свет) (автомобили с дневными ходовыми огнями), левая фара (автомобили без дневных ходовых огней)
10	10A HEAD (HI RH) – Правая фара (дальний свет)
11	10A HEAD (HI LH) – Левая фара (дальний свет)
12	10A EFI NO.2 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
13	7,5A DRL – Система дневных ходовых огней
14	30A DEFOG – Обогрев заднего стекла
15	7,5A DEFOG NO.2 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
16	10A DOME – Внутреннее освещение, освещение багажного отделения, часы, вспомогательный счетчик, счетчик и датчик
17	20A RADIO NO.1 – Аудио система
18	10A ECU−B – Система кондиционирования воздуха, мультиплексная система связи, система подушек безопасности SRS, система классификации пассажиров на переднем сиденье
19	7,5A ALT−S – Система зарядки
20	10A HORN – Сигнал
21	15A A/F HEATER – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
22	15A TRN−HAZ – Указатели поворота, аварийные мигалки
23	10A ETCS – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой
24	20A EFI – Предохранитель «EFI NO.2», система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
25	20A DR/LCK – Система дверных замков, мультиплексная система связи
26	15A TOWING – Буксирный преобразователь
27	20A RADIO NO.2 – Аудио система
39	50A AM1 – Предохранители «ACC», «ECU-IG», «IG1», «PR WSH», «FR WIP-WSH», «4WD / DIFF» и «STA»
40	50A  J/B – «Габариты», «ВЫПУСК PWR», «МОЩНОСТЬ»
41	40A ABS MTR – Анти блокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, система активного контроля тяги, система «AUTO LSD».
42	30A AM2 – Предохранители IGN и GAUGE, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска
43	30A ABS SOL – Анти блокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, система активного контроля тяги, система «AUTO LSD».
46	120A ALT 120 – Предохранители «AM1», «AC 115V», «DEFOG», «DEFOG NO.2», «STOP», «OBD», «J / B», «TOWING TAIL», «AUX LP» и «OFFROAD LP»
47	60A HEATER – Кондиционер
Реле
R1	STA Relay – Стартер
R2	MG CLT Relay
R3	AUX LP Relay
R4	HEATER Relay – Обогреватель
R5	TOWING TAIL Relay – Реле габаритов прицепа
R6	A/F HEATER Relay – Реле обогревателя
R7	EFI Relay – Упраление двигателя
R8	DOME Relay – Реле освещения салона
R9	C/OPN Relay
R10	RADIO NO.1
R11	HEAD(LO LH) Фары
R12	HEAD(HI LH)Фары
R13	STOP LP CTRL Relay
R14	HEAD Relay Фары
R15	OFFROAD LP Relay
R16	DEFOG Relay Обогреватель стекла
R17	FUEL PUMP Relay Топливный насос

Схема

Назначение

• 45 – 80А Розетка переменного тока 115 В
• R18 – Реле АСС 115 В

Диагностика автомобилей Toyota

Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два типа:

• Механический;
• Компьютер.

Перед началом электронной диагностики водитель должен проверить работоспособность всех систем и основных механизмов автомобиля Toyota. Для этого проверьте предохранители, проводку и проверьте на предмет повреждений соединения и компоненты автомобиля.

Если обнаружена серьезная проблема, ее следует устранить, и только после этого выполнить компьютерную диагностику происходящего:

• Предыдущая;
• После аварии;
• Планируется;
• Предпродажная.

Пошаговая самодиагностика

Диагностическая подпись на разъеме

В более старых моделях диагностический разъем имеет форму желтого круга и расположен рядом с аккумулятором. В автомобилях, таких как Corolla AE 100, нет деталей DLC2.

Круглый разъем DLC2

Во время самодиагностики, замыкая отдельные контакты разъема, только подключая их в нужной последовательности, вы можете получить правильный код для расшифровки.

Чтобы выяснить, есть ли неисправность в двигателе и / или коробке передач, помогут следующие шаги:

DLC 1 Соединительная схема

Автомобиль в порядке, и не было обнаружено поломок двигателя внутреннего сгорания и трансмиссии, если:

Блоки в салоне

Расположение

Общая схема расположения блоков

Описание

1. Блок предохранителей
2. Интегрированное реле
3. Реле указателей поворота
4. Реле передних противотуманных фонарей
5. Блок управления круиз-контролем
6. Блок управления регулируемой подвеской
7. Блок управления противоугонной системой
8. Блок управления кондиционером
9. Блок управления ABS ECU или блок управления ABS и трэкшн контролем
10. Аудио усилитель
11. Блок управления двигателем
12. Блок центрального замка
13. Блок блокировки селектора коробки передач
14. Центральный блок подушек безопасности
15. Реле дневных ходовых огней

Блок предохранителей

Находится в нижней части панели приборов, за перчаточным ящиком.

Пример обозначения с крышки

Схема

Назначение

1	20A SEAT−HEATER – Подогрев сидений
2	10A HEATER – Кондиционер, обогрев заднего стекла, система запуска
3	10A GAUGE – Комбинация приборов, лампы заднего хода, круиз-контроль, система зарядки, дневные ходовые огни, трэкшн контроль, стеклоподъемники, предупреждающий зуммер, сервисные индикаторы
4	20A WIPER – 1996-1998: Стеклоочиститель и омыватель
25A WIPER – 1999-2001: Стеклоочиститель и омыватель
5	10A MIRROR−HEATER – Обогрев зеркал
6	15A ECU−IG – Круиз-контроль, антиблокировочная тормозная система, антенна, подушки безопасности, преднатяжитель ремня безопасности, противоугонная система, блокировка селектора коробки передач, трэкшн контроль, дневные ходовые огни, беспроводная система дистанционного управления, система впрыска топлива
7	5A IGN – Комбинация приборов, система зарядки, подушки безопасности, система впрыска топлива, преднатяжитель ремня безопасности
8	15A STOP – Лампы стоп-сигнала, круиз-контроль, дополнительный стоп-сигнал, антиблокировочная тормозная система, система впрыска топлива, блокировка селектора коробки передач
9	10A TAIL – Габаритный свет, освещение номерного знака, дневные ходовые огни, система впрыска топлива
10	15A POWER−OUTLET – Розетка
11	7,5A OBD – Диагностический разъем
12	15A FOG – Противотуманный свет
13	5A STARTER – Комбинация приборов, система впрыска топлива
14	25A DOOR – Центральный замок, противоугонная система, лючок бензобака
15	7,5A PANEL – Комбинация приборов, аудиосистема, прикуриватель, освещение перчаточного ящика, подсветка панели приборов, часы, сервисные индикаторы, подсветка блока управления кондиционером, подсветка пепельницы, аварийная сигнализация, дневные ходовые огни, блок управления подогревом сидений, обогрев заднего стекла, блок управления автоматической коробкой передач
16	7,5A TURN – Указатели поворота
17	7,5A RAD−NO.2 – Аудиосистема, антенна
18	15A CIG – Прикуриватель, блокировка селектора коробки передач, блок управления зеркалами, противоугонная система, центральный замок, подушки безопасности, преднатяжитель ремня безопасности, обогрев зеркал, кондиционер
19	Помехоподавляющий фильтр
20	Помехоподавляющий фильтр
21	40А DEF – Обогрев заднего стекла
22	30A PWR – Стеклоподъемники, сиденья с электроприводом, люк
23	40A AM1 – 1996-1999: Омыватель фар
40A AM1 – 2000-2001: Стеклоподъемники, сиденья с электроприводом, люк

С обратной стороны блока крепятся некоторые реле.

Схема

Обозначение

R1	Силовое реле (стеклоподъемники, люк, сиденья с электроприводом)
R2	Обогрев заднего стекла
R3	Габаритный свет
R4	Интегрированное реле

Дополнительные элементы

Схема

Расположение

1. Реле и блок управления люком
2. Датчик подушек безопасности
3. Блок управления антенной
4. Датчик подушек безопасности
5. Блок контроля неисправности ламп

Сбросить ошибку

После завершения ремонта и исправления ошибки сами коды ошибок могут не исчезнуть. Существует также определенная последовательность действий для их сброса. Для этого нам снова понадобится разъем для диагностики.

Для сброса кодов необходимо:

1. Включить зажигание.
2. Кратко закрепите клеммы TC и E1 на разъеме DLC1 с помощью куска провода или провода.
3. Тормозите как можно чаще за 3 секунды, но не менее 8.
4. Убедитесь, что индикатор мигает равномерно с интервалом в полсекунды.
5. Выключите зажигание и снимите перемычку с контактов.
6. Убедитесь, что индикатор ABS не горит.

Для определения оригинального номера запчастинажмите на код требуемой запчасти на схеме.

Парни, такая проблема. При включении зажигания вся панель молчит, горит лишь лампочка открытой двери (дверь открыта на деле) пищалка в панели продолжает пищать что дверь открыта. Завожу авто, двигатель заводится отлично. Панель не показывает ничего, стрелки лежат. Начинаю ехать, авто едет только на первой скорости. Не работают стеклоподъемники. Нет зарядки. Пробовал шевелить все релюшки и преды ничего не меняется. Потом неожиданно панель загорелась, все заработало. Заглушил двиг, снова включаю все молчит. Может у кого была подобная проблема? Может реле какое мозг парит? Молчит полностью панель и стеклоподъемники. То что авто едет на первой скорости это понятно, там показания со спидометра считываются, я так понимаю.

Добавлено спустя 4 минуты 42 секунды: Да, печка, климат, музыка все работает как раньше. Если дверь открыть на заведенном двиге пищалка в панели начинает пищать что дверь открыта. По сути мозг(или часть мозга) не видит что двигатель запущен.

посмотрю на досуге схемки.Но скорее всего питание на блоки(блок) которые в ногах приходит через раз.

Добавлено спустя 1 час 1 минуту 32 секунды: в общем на саму приборку приходит несколько плюсов.По дверям,я так понял,идет отдельный.Пред находится в продолговатой коробочке в моторном отсеке.Остальные идут из под ног.Есть постоянный плюс для поддержки и есть плюс от зажигания.По схеме реле не видно.Как вариант-пропадает питание от замка зажигания.

Добавлено спустя 31 минуту 14 секунд: Еще вопрос. много чего не работает,кроме стеклоподъемников и приборки?

Добавлено спустя 47 минут 53 секунды: мдааа. капец ты дружище озадачил. мне теперь всю ночь иероглифы будут сниться.В общем дело в следующем:99% косяк в замке зажигания. с него не приходит плюс на пять предохранителей.Не должны работать зеркала,коробка,щиток,рулевая колонка,не должен включаться один из вентиляторов охлаждения,если это атмо(лучше не проверять),далее. стеклоподъемники,подогрев сидений,релюха на печку(возможно не будет работать сам обдув),что-то еще в районе потолка(или люк или подсветка).В общем много чего еще не должно работать.Просто я мозг больше не стал ломать. все надписи на японском,но разобраться можно. С замка зажигания выходят два плюса(именно при втором положении ключа,когда должна приборка загораться).Один из них пропадает.Как вариант это погоревшие контакты.

Добавлено спустя 2 минуты 3 секунды: И еще один вариант.Плюс приходит с замка на блок под ногами,но плохой контакт в самом разъеме.Я чуть позже скину схемку и покажу где надо проверить.

Добавлено спустя 33 минуты 42 секунды: Продолжим. 1 это разъем на замке зажигания. ну или в районе замка зажигания.На 4 ножке при включении зажигания должен появиться плюс.Если он появился и все равно ничего не работает,то переходим к блоку под ногами.Блок находится с водительской стороны,внизу(там где предохранители).Придется скорее всего снять обшиву,что бы добраться до разъема. 2 это как раз тот разъем на который приходит плюс с замка.Он приходит на первую ножку.Единственный кизяк в том,что этот разъем находится с обратной стороны блока.Поэтому проверять будем с лицевой стороны,но на другом разъеме. 3 разъем,ножка то же первая. Удачи.
