Блоки в салоне
Схема расположения блоков
Левый руль
Правый руль
Описание
- Актуатор блокировки руля
- Блок предохранителей / Блок управления электрооборудованием кузова
- Блок управления активным освещением
- Блок управления усилителем рулевого управления
- Блок реле
- LHD: Блок управления круиз-контролем
- Блок управления коробкой передач
- Блок сетевого шлюза
- Реле стеклоочистителя
- Блок управления системой старт-стоп
- Блок управления парктроником
- LHD (Corolla): Трансивер телефона
- Блок управления блокировкой селектора коробки передач
- Блок управления подушками безопасности
- Усилитель кондиционера
- RHD: Реле двойной блокировки дверей
- Хэтчбек, Универсал: Аудио усилитель

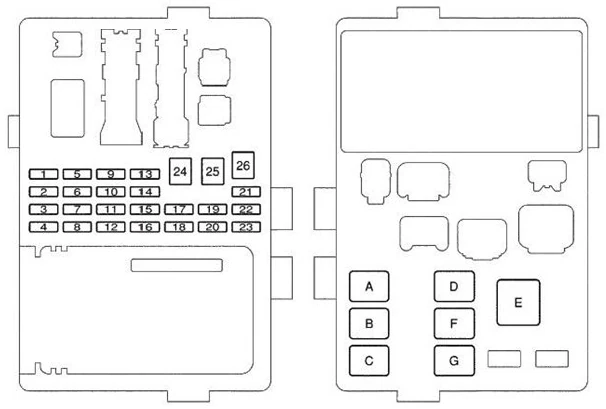

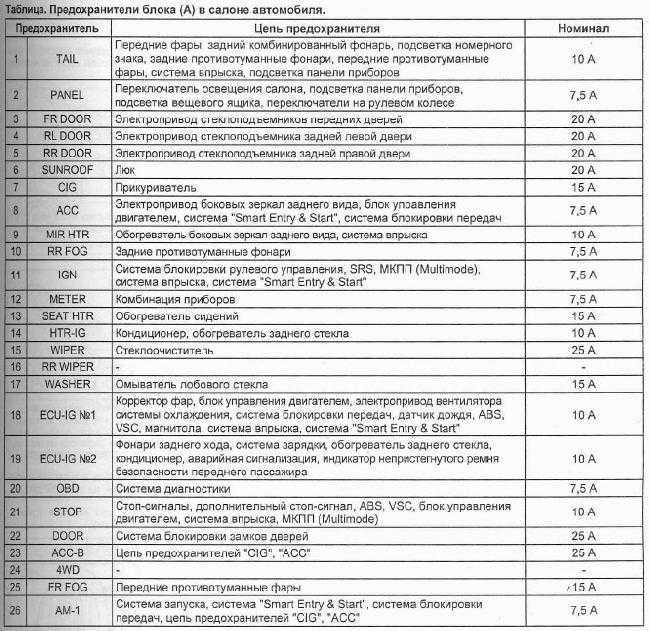

Блок предохранителей
Он находится под панелью приборов с левой стороны.

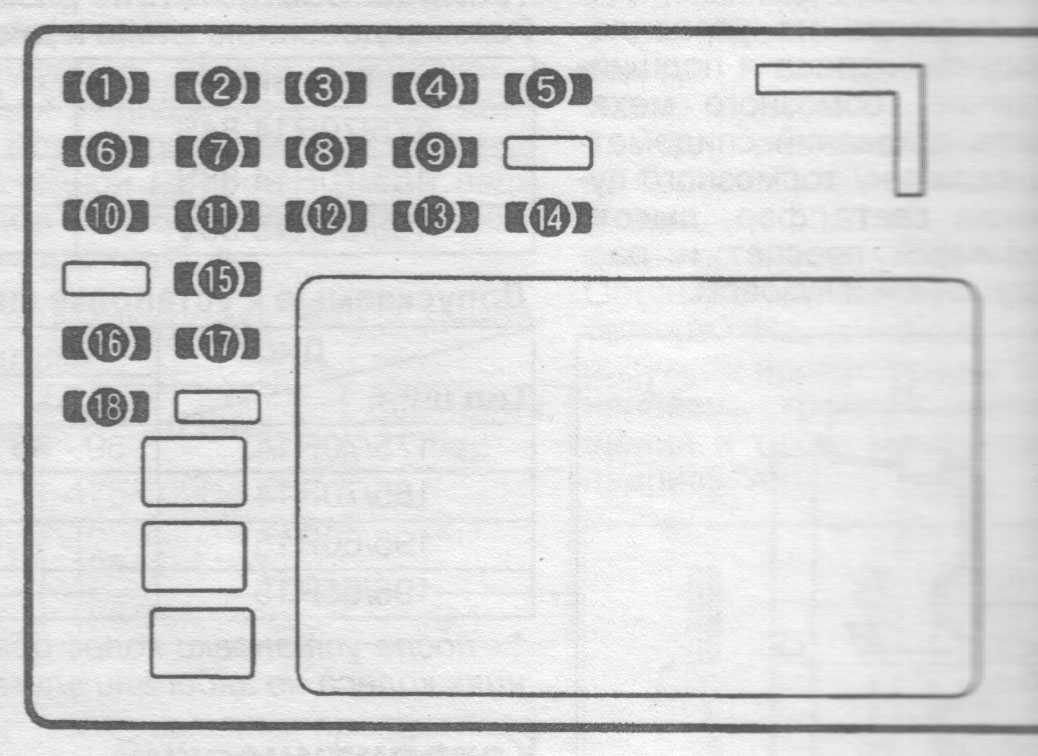

Схема с крышки блока
Фото пример
Схема
Описание
| 1 | 15А P/OUTLET – Розетка |
| 2 | 7,5А OBD – Диагностический разъем |
| 3 | 7,5А STOP – Лампы стоп-сигнала, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач |
| 4 | 7,5А FOG RR – Задний противотуманный свет, комбинация приборов |
| 5 | 20А D/L NO.3 – Центральный замок |
| 6 | 20А S/ROOF – Люк |
| 7 | 7,5А FOG FR – Передний противотуманный свет, комбинация приборов |
| 8 | 5А AM1 – Предохранители: “IG1 RLY”, “ACC RLY” |
| 9 | 10А D/L NO. 2 – Разблокировка багажника |
| 10 | 20А DOOR NO. 2 – Стекло подъемники |
| 11 | 20А DOOR R/R – Стекло подъемники |
| 12 | 20А DOOR R/L – Стекло подъемники |
| 13 | 15А WASHER – Омыватель стекла |
| 14 | 25А WIPER NO.2 – Стеклоочиститель и омыватель, система зарядки |
| 15 | 15А WIPER RR – Задний стеклоочиститель |
| 16 | 25А WIPER NO. 1 – Стеклоочиститель |
| 17 | 15А CIG – Прикуриватель |
| 18 | 7,5А ACC – Зеркала с электроприводом, блок управления электрооборудованием кузова, часы, аудио система |
| 19 | 5А SFT LOCK-ACC – Блокировка селектора коробки передач |
| 20 | 10А TAIL – Габаритный свет, освещение номерного знака, передний противотуманный свет |
| 21 | 7,5А PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, блок управления электрооборудованием кузова |
| 22 | 5А WIPER-S – Система зарядки |
| 23 | 7,5А ECU-IG NO.1 – Вентилятор системы охлаждения, AFS, система зарядки, ABS, VSC |
| 24 | 7,5А ECU-IG NO.2 – Габаритный свет, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, AFS |
| 25 | 7,А ECU-IG NO.3 – Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, внутреннее зеркало с автоматическим затемнением, люк, блокировка селектора коробки передач, очистители фар, AFS |
| 26 | 7,5А HTR-IG – Кондиционер, обогрев заднего стекла |
| 27 | 7,5А ECU-IG NO.4 – Блок управления электрооборудованием кузова, индикатор ремня безопасности переднего пассажира, зеркала с электроприводом |
| 28 | 5А ECU-IG NO.5 – Электроусилитель рулевого управления |
| 29 | 7,5А IGN – Интеллектуальная система входа и запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блокировка руля |
| 30 | 15А S/HTR – Подогрев сидений |
| 31 | 5А METER – Комбинация приборов |
| 32 | 7,5А A/BAG – подушки безопасности |
С верхней части блока могут устанавливаться дополнительные предохранители.
Схема
Назначение
- 30А P/SEAT – Подогрев сидений
- –
- –
- 30А DOOR NO.1 – Стекло подъёмники
Блок реле
Схема
Обозначение
- R1 – Передний противотуманный свет (FR FOG)
- R2 – Противоугонная система (S-HORN)
- R3 –
- R4 – Розетка (PWR OUTLET)
- R5 – Освещение салона (DOME CUT)
Блоки в салоне
Обще расположение блоков
Схема
Левое расположение рулевого управления
Правое расположение рулевого управления
Описание
- Блок предохранителей
- LHD: Реле габаритного света
- Усилитель транспондера ключа
- Усилитель кондиционера
- Блок управления двигателем и коробкой передач (A/T) Блок управления двигателем (M/T)
- Распределительный блок
- Распределительный блок
- Центральный блок подушек безопасности
- Блок управления блокировкой селектора коробки передач
- Реле указателей поворота (аварийная сигнализация)
Схема дополнительных элементов
Назначение
- Реле и блок управления люком
- Реле заднего стеклоочистителя
- Ресивер центрального замка
Блок предохранителей
Находится под панелью приборов с левой стороны. Для доступа надо убрать защитную крышку панели.
Фото – пример
Схема
Обозначение
| 1 | 10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 2 | 15А CIG – Прикуриватель |
| 3 | 15А POWER OUTLET – Розетка |
| 4 | 10А S-HTR – Подогрев сидений |
| 5 | 7,5А Подсветка панели приборов, комбинация приборов, передний противотуманный свет, обогрев зеркал, кондиционер |
| 6 | 15А FR FOG – Передний противотуманный свет |
| 7 | 10А HORN – Звуковой сигнал |
| 8 | 7,5А TAIL – Габаритный свет, освещение номерного знака, подсветка панели приборов |
| 9 | 15А TAIL&PANEL – Предохранители”PANEL”, “TAIL” |
| 10 | 7,5А ACC – Аудиосистема, блокировка селектора коробки передач, часы, зеркала с электроприводом |
| 11 | 20А DEF – Обогрев заднего стекла |
| 12 | Лампы заднего хода, вентилятор системы охлаждения, кодиционер, индикаторы автоматической коробки передач, система зарядки |
| 13 | 7,5А OBD – Диагностический разъем |
| 14 | 10А IG2 – Индикатор разряда аккумулятора, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система запуска, подушки безопасности, комбинация приборов |
| 15 | 20А DOOR – Центральный замок |
| 16 | 10А MIR HTR – Обогрев зеркал |
| 17 | 15А RR WIP – Задний стеклоочиститель и омыватель |
| 18 | 25А WIP – Стеклоочиститель и омыватель лобового стекла |
| 19 | 10А ECU IG- Аварийная сигнализация, комбинация приборов, ABS, подушки безопасности, блокировка селектора коробки передач, круиз-контроль, VSC, TRC |
| 20 | 30А POWER – Люк, стекло подъемники |
| 21 | 40А AM1 – Розетки, обогрев заднего стекла, предохранители: “ACC”, “CIG”, “ECU IG”, “GAUGE”, “RR WIP”, “S−HTR” и “WIP” |
С обратной стороны блока могут крепится некоторые реле.
Схема
Расшифровка
| R1 | Звуковой сигнал |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Обогрев заднего стекла (DEF) |
| R4 | Розетки (PWR OUTLET) |
| R5 | Стеклоподъемники, люк (PWR) |
Блоки в салоне
Расположение
Общая схема расположения
Описание
- Блок предохранителей
- Реле указателя поворота / Реле дневных ходовых огней
- ЭБУ подвески
- Усилитель транспондерного ключа
- Центр J / B
- ЭБУ системы защиты от кражи
- Компьютер с транспондерным ключом
- Модуль управления двигателем
- ЭБУ 4WD Control
- ЭБУ системы контроля давления в шинах
- Блок управления кондиционером
- ЭБУ блокировки переключения передач
- Сборка датчика подушки безопасности
- ЭБУ кузова
Блок предохранителей
Он находится в нижней части панели приборов за защитной крышкой.
Фото пример
Схема
Обозначение
| 1 | 10A IGN – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, система контроля тяги (модели 2WD), система активного контроля тяги (модели 4WD), система контроля устойчивости транспортного средства, измеритель и датчик, система классификации переднего пассажира, остановка свет |
| 2 | 10A SRS – Система подушек безопасности SRS |
| 3 | 7,5A GAUGE – Датчики и счетчики |
| 4 | 7,5A STA NO.2 – Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 5 | 30A FR WIP-WSH – Дворники и омыватель лобового стекла |
| 6 | – |
| 7 | 20A 4WD – Система управления 4WD |
| 8 | – |
| 9 | – |
| 10 | 30A D P/SEAT – Сиденье водителя с электроприводом |
| 11 | 30A P P/SEAT – Сиденье переднего пассажира с электроприводом |
| 12 | 15A PWR OUTLET – Розетки |
| 13 | – |
| 14 | 15A RR WSH – Омыватель заднего стекла, мультиплексная система связи |
| 15 | 10A ECU-IG – Система управления блокировкой переключения передач, электрические стеклоподъемники, антиблокировочная тормозная система, система контроля тяги (модели 2WD), система активного контроля тяги (модели 4WD), система контроля устойчивости автомобиля, электрическая люк в крыше, мультиплексная система связи, система защиты от кражи, высота задней части управление пневматической подвеской, система предупреждения о давлении в шинах, система запоминания положения вождения |
| 16 | 15A IG1 – Антиблокировочная тормозная система, система контроля тяги (модели 2WD), активная система контроля тяги (модели 4WD), система контроля устойчивости автомобиля, система кондиционирования воздуха, система зарядки, обогреватель заднего стекла, фонари заднего хода, указатели поворота, аварийные мигалки , подогрев сидений, инвертор переменного тока, управление освещением приборной панели, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, редуктор натяжения ремня безопасности, система подушек безопасности SRS |
| 17 | 7,5A STA |
| 18 | 10A SECU/HORN – Система защиты от кражи |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | 10A TAIL – Задние фонари, освещение номерного знака, стояночные огни, управление освещением приборной панели, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, освещение приборной панели, счетчик и указатель, подсветка перчаточного ящика |
| 23 | 7,5A ACC – Розетки, наружные зеркала заднего вида, аудиосистема, навигационная система, система управления блокировкой переключения передач, подсветка приборной панели, развлекательная система для задних сидений |
| 24 | 10A CIG – Прикуриватель |
| 25 | 30A POWER – Электрические стеклоподъемники, люк с электроприводом на крыше |
С обратной стороны блоков могут крепится некоторые реле.
Назначение
- R1 Сигнал
- R2 Задние фонари
- R3 Силовое реле
- R4 Разъем для дополнительных аксессуаров (DC SKT)
Дополнительные элементы
Схема
Расшифровка
- Блок управления люком
- Аудиоконтроллер заднего сиденья
- Приемник монитора давления в шинах
- Стерео компонентный усилитель
- ЭБУ задней двери
- Приемник управления дверью
- Реле буксирного преобразователя
Как найти, где стоит предохранитель Тойота Королла и заменить его
Из этой статьи автовладелец узнает: зачем на автомобили Тойота Королла устанавливаются плавкие предохранители. Как найти их и прочитать схемы расположения этих деталей в инструкции по эксплуатации транспортного средства. Как заменить предохранитель, если перегорел.
Предохранители – это плавкие элементы, которые соединяют электрическую сеть в транспортном средстве и работающие от электричества устройства: фары, подсветка мониторов приборной панели, стартер . Они являются защитным мостом между ними.
Однако многие автовладельцы не знают, где располагаются блоки с предохранителями. Другие видели схемы в мануалах по эксплуатации ТС Тойота Королла, но не умеют их читать. Обо всем будет рассказано далее.
Место расположения элемента
Для того чтобы приступить к замене, необходимо отыскать, где находится панель предохранителей, среди которых есть и искомая деталь. На Тойота Королла 120 и 150 моделей она размещена слева от рулевой колонки, ближе к низу. На самом деле найти ее достаточно просто, поскольку крышка панели выделяется чисто визуально по цвету. За ней как раз и располагается блок предохранителей для электроники салона.
Крышка данной панели содержит ряд обозначений, которые указывают на место расположения конкретной детали, отвечающей за работу того или иного электрооборудования. Прикуриватель обозначается кодом CIG (от англ. cigarette). Значение силы тока для данного прибора составляет 15 ампер, однако порядковый номер может отличаться
Стоит также обратить внимание на сопутствующие устройства: часы, аудиосистему, поскольку нередко именно их неполадки могут служить причиной рассматриваемой проблемы
Стоит отметить, что предохранитель прикуривателя на Тойота Королла в блоке дополнительно отличается по цвету головок. Для элементов электрооборудования центральной панели характерен синий оттенок. Таких деталей меньше, чем, к примеру, красных или белых, поэтому найти нужный прибор не составит труда.
Блоки под капотом

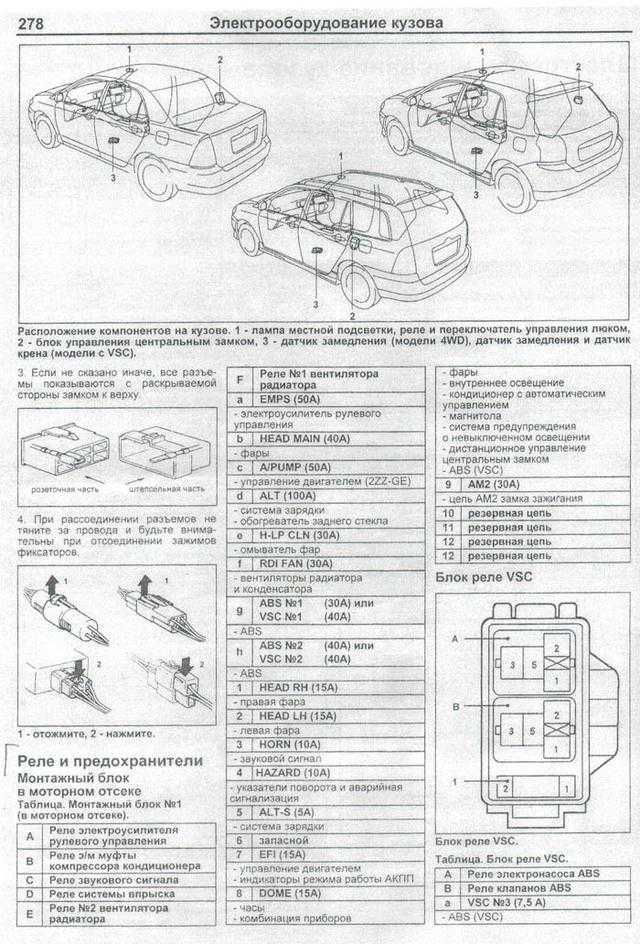

Монтажный блок
Он расположен с левой стороны, рядом с аккумулятором.

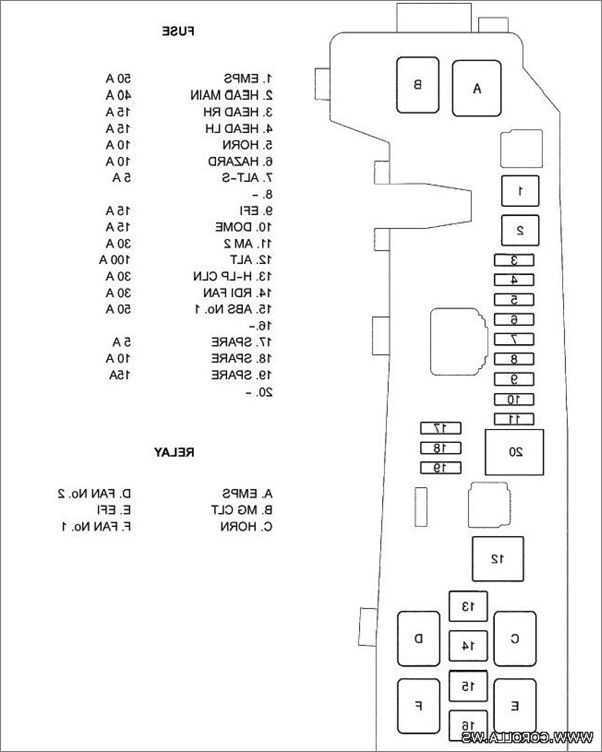

Пример схемы с крышки блока

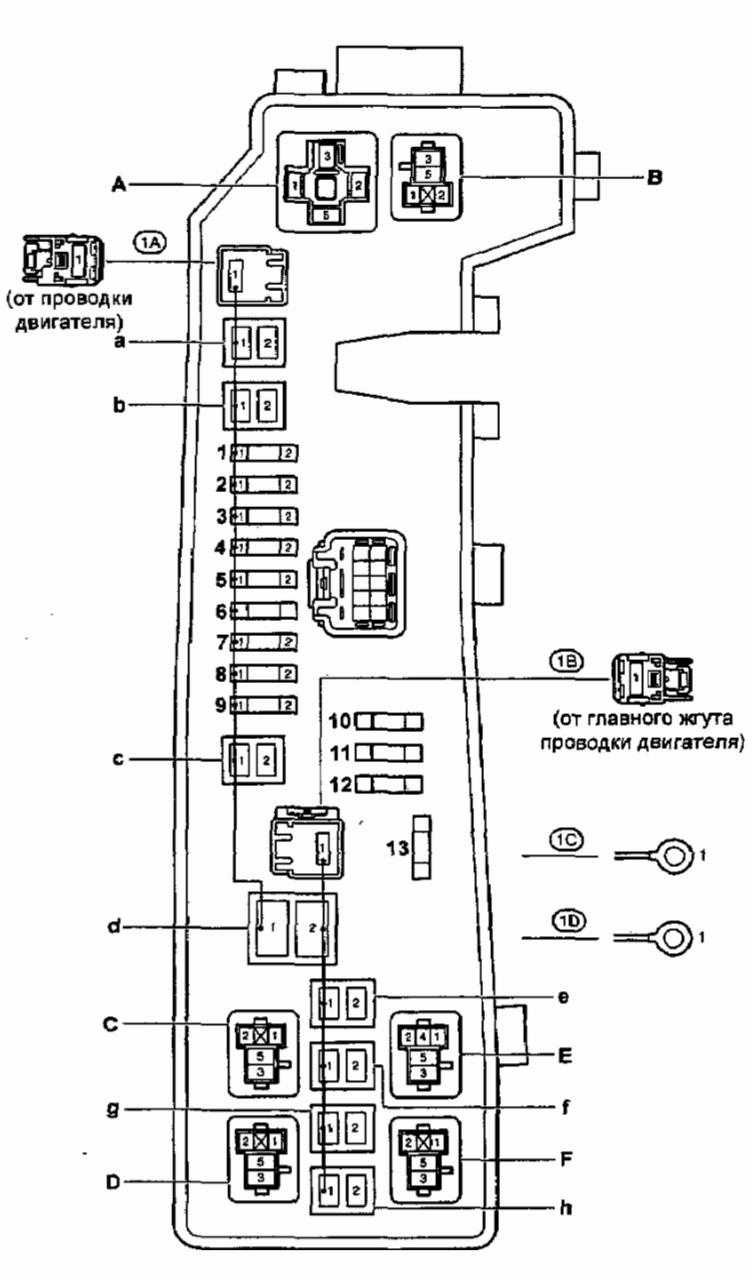

Схема
Расшифровка
| А | Реле электро усилителя рулевого управления |
| В | Реле э/м муфты компрессора кондиционера |
| С | Реле звукового сигнала |
| D | Реле системы впрыска |
| Е | Реле №2 вентилятора радиатора |
| F | Реле №1 вентилятора радиатора |
| а | EMPS (50A) — электроусилитель рулевого управления |
| b | HEAD MAIN (40A) — фары |
| с | A/PUMP (50A) — управление двигателем (2ZZ-GE) |
| d | ALT (100А) – система зарядки, обогреватель заднего стекла |
| е | H-LP CLN (30A) — омыватель фар |
| f | RDI FAN (30A) — вентиляторы радиатора и конденсатора |
| g | ABS №1 (30A) или VSC №1 (40А) — ABS |
| h | ABS №2 (40A) или VSC №2 (40A) — ABS |
| 1 | HEAD RH (15A) — правая фара |
| 2 | HEAD LH (15A) — левая фара |
| 3 | HORN (10A) — звуковой сигнал |
| 4 | HAZARD (10A) — указатели поворота и аварийная сигнализация |
| 5 | ALT-S (5A) — система зарядки |
| б | запасной |
| 7 | EFI (15A) – управление двигателем, индикаторы режима работы АКПП, фары, внутреннее освещение, кондиционер с автоматическим управлением, магнитола, система предупреждения о не выключенном освещении, дистанционное управление центральным замком, ABS (VSC) |
| 8 | DOME (15A) – часы, комбинация приборов, фары, внутреннее освещение, кондиционер с автоматическим, управлением, магнитола, система предупреждения, не выключенном освещении, дистанционное управление |
| 9 | АМ2 (30А) — цепь АМ2 замка зажигания |
| 10 | резервная цепь |
| 11 | резервная цепь |
| 12 | резервная цепь |
| 12 | резервная цепь |
Блок 3
Устанавливается рядом с радиаторами и вентиляторами охлаждения.
Схема
Описание
- Реле №1 вентилятора радиатора
- Реле №2 вентилятора радиатора
- Реле №3 вентилятора радиатора

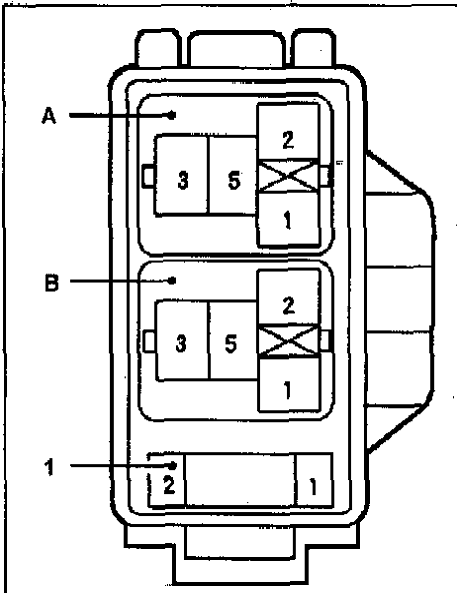

Блок 4
Может устанавливаться с правой стороны моторного пространства.
Схема
Обозначение
- А – Реле электронасоса ABS
- В – Реле клапанов ABS
- 1 – 7,5А ABS (VSC)
Блоки под капотом

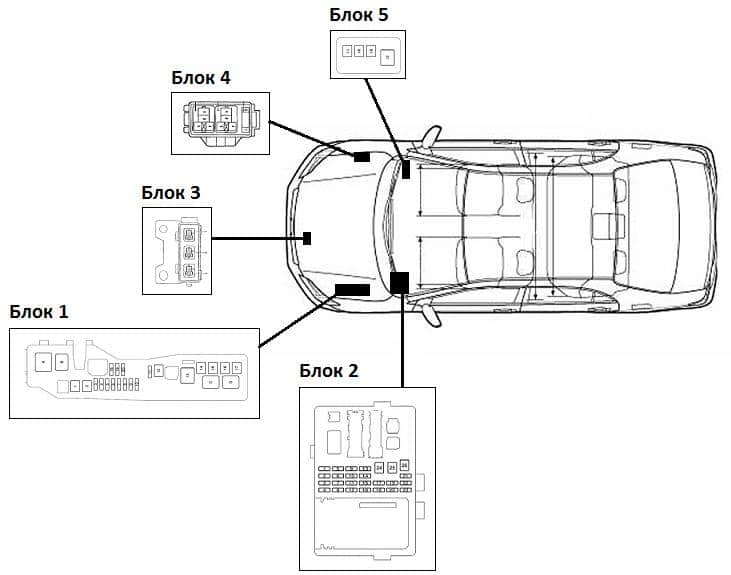

Обще расположение блоков
Схема
Описание
- Блок предохранителей и реле
- Реле очистителей фар
- Блок управления ABS
- LHD: Блок силовых предохранителей
- RHD: Блок силовых предохранителей
Блок предохранителей и реле
Под капотом основной блок предохранителей и реле находится с левой стороны под защитной крышкой. Может состоять из 2 отделов.
Фотография
Схема
Назначение предохранителей
| 1 | Перемычка |
| 2 | 5А ALT-S – Система зарядки |
| 3 | 20А A/F – Датчик соотношения воздух топливо |
| 30А RADIO NO.2 – Аудиосистема | |
| 4 | 20А EFI1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, датчик температуры масла автоматической коробки передач, предохранители: “EFI2”, “EFI3” |
| 5 | 30А CUT – Предохранители: “RADIO”, “DOME” |
| 6 | 10А HAZ – Аварийная сигнализация |
| 7 | 5А EFI2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 8 | 30А ABS 2 – ABS, VSC, TRC, система помощи при торможении |
| 9 | 10А DOME – Персональное освещение, часы, освещение салона, кондиционер, система беспроводного дистанционного управления, индикатор дальнего света, комбинация приборов |
| 10 | 30А MAIN – Предохранители: “H−LP RH” и “H−LP LH” |
| 11 | 10А EFI3 – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система снижения токсичности |
| 12 | 15А RADIO – Аудиосистема |
| 13 | 5А A/C – Кондиционер |
| 14 | 15А IGN – Система запуска, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 15 | – |
| 16 | – |
| 17 | 10А ETCS – Электронная система управления дроссельной заслонкой |
| 18 | 10А H−LP RH – Правая фара |
| 19 | 10А H−LP LH – Левая фара |
| 20 | INJ – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 21 | Система запуска |
| 22 | 30А AM2 – Индикатор разряда аккумулятора, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска, подушки безопасности, предохранитель: “IG2” |
| 23 | 40А HTR – Кондиционер /отопитель |
| 24 | 30А H−LP CLN – Очистители фар |
| 30А F−HTR – Подогрев топлива | |
| 25 | 30А CDS – Вентилятор системы охлаждения |
| 26 | 40А ABS 1 – АБС |
| 50А ABS1 – АБС | |
| 27 | 30А RDI – Вентилятор системы охлаждения |
Обозначение реле
| R1 | Блок управления двигателем (EFI MAIN) |
| R2 | Вентилятор системы охлаждения (FAN NO.3) |
| R3 | Зажигание (IG2) |
| R4 | Вентилятор системы охлаждения (FAN NO.2) |
| R5 | Датчик соотношения воздух топливо (A/F) |
| R6 | Вентилятор системы охлаждения (FAN NO.2) |
| R7 | Топливный насос (C/OPN) |
| R8 | Отопитель (HTR) |
| R9 | Стартер (ST) |
| R10 | Дневные ходовые огни (DRL) |
| R11 | Блок управления двигателем |
| R12 | – |
На этом всё. Если хотите помочь дополнить материал – пишите в комментарии.
Блок в моторном отсеке
У многих возникает проблема с поиском, где находится этот МБ. А расположен он здесь, справа под крышкой.

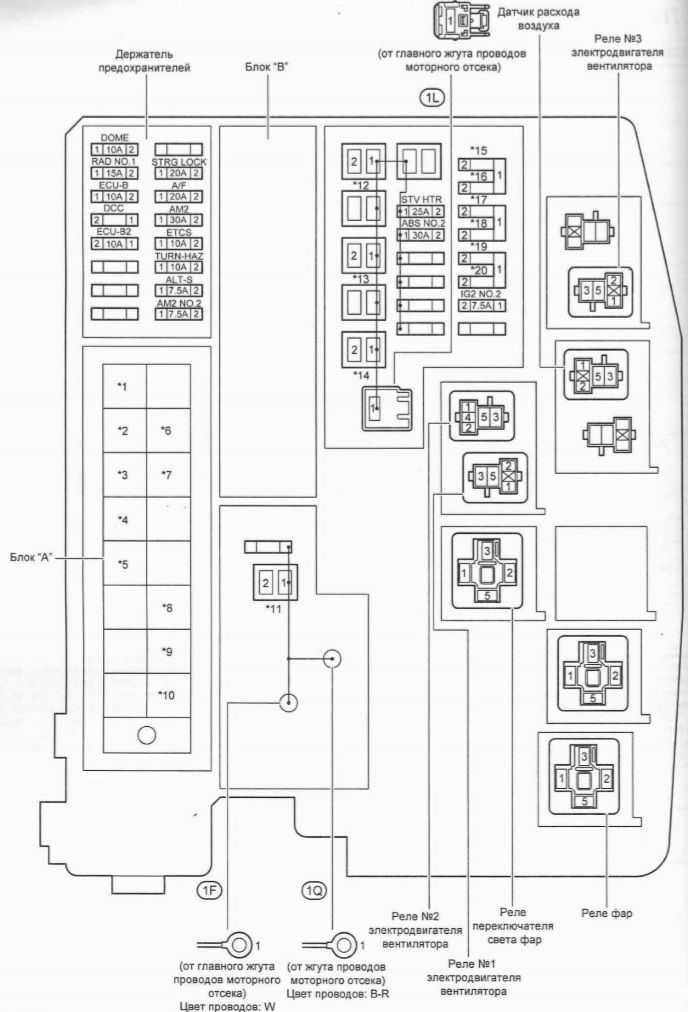

На обратной стороне находится схема распределения, но если она стерлась – вот схема обозначение предохранителей.
Здесь 37 предохранительных устройств и вот их назначения:
- Фарный омыватель.
- Вентилятор.
- Система антиблокировки автомобиля и VSC.
- Аналогично.
- Кондиционирование.
- Роботизированная КПП и «Умный ключ».
- Измерительное оборудование, МБ электрооборудованием, центральная замочная система и привод подъемников стекол.
- Стереосистема.
- Подсветка салона и багажника.
- Блокировка руля.
- Пуск двигателя и бензонасос.
- Дроссельная заслонка.
- Поворотники и аварийка.
- Контроль заряда аккумулятора.
- МБ электрооборудования.
- Головной свет.
- Система впрыска бензина.
- Предпусковой подогрев мотора.
- Усилитель руля.
- Система зарядки аккумулятора.
- Впрыск топлива и «Умный ключ».
- Гудок.
- Бензонасос.
- Резервный.
- Резервный.
- Резервный.
- Роботизированная КПП.
- Кондиционер.
- Аналогично.
- Аналогично.
- Правая ближняя фара.
- Левая ближняя фара.
- Правая дальняя фара.
- Левая дальняя фара.
- Впрыск топлива.
- Аналогично.
- Предохранитель EFI и «Умный ключ».
При их замене необходимо выбирать такие же, иначе защищаемый узел может сгореть.
Также в блоке присутствуют 4 реле:
- Вентилятор охладительной системы.
- Переключатель света огней.
- Роботизированная коробка передач.
- Фары.
Где эти детали находятся

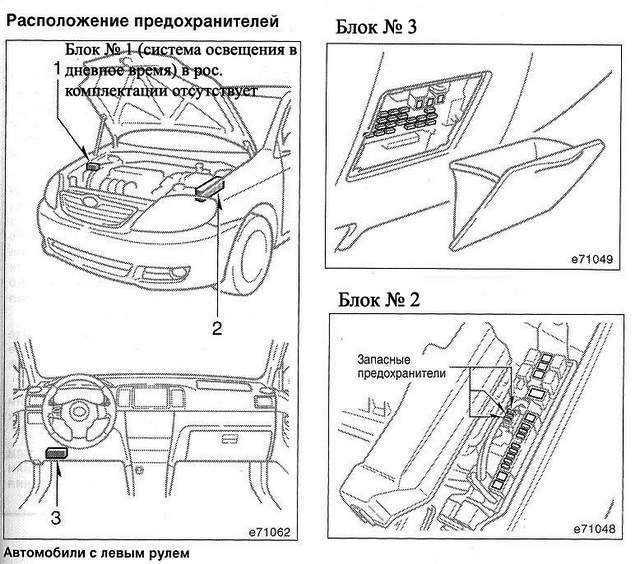

Новички, недавно купившие Toyota Corolla, часто не знают, где находится предохранитель, отвечающий за ту или иную цепь. Эти блоки могут быть расположены в пяти местах.
- слева под моторным отсеком;
- в кабине под рубкой слева от водителя;
- под панелью приборов справа;
- под капотом. Этот замок есть не на всех модификациях автомобилей производителя Toyota;
- другой блок отвечает за АБС автомобиля. Также он доступен не на всех моделях автомобилей.
Теперь нужно научиться читать схемы и понимать, какие предохранители за что отвечают.
Блок 1
В первый блок входят те плавкие элементы, которые расположены рядом с радиатором под капотом.
В таблице указаны имя и сила контакта. Все предохранители читаются слева направо.
| За что отвечает (обозначение) | Ток (А) |
| Электроусилитель руля (а) | 50 |
| Фары (б) | 40 |
| Управление двигателем (c) | 50 |
| Зарядка и обогрев заднего стекла (d) | 100 |
| Омыватели фар (е) | тридцать |
| Вентилятор охлаждения (f) | тридцать |
| АБС №1 (г) | тридцать |
| АБС №2 (ч) | 40 |
| Фара правая (1) | 15 |
| Левая фара (2) | 15 |
| Сигнал (3) | 10 |
| Указатели поворота и аварийные огни (4) | 10 |
| Заправка (5) | 5 |
| Резерв (6) | |
| Индикация режима работы станка (7) | 15 |
| Кондиционер, радио, центральный замок (8) | 15 |
| Замок зажигания AM2 (9) | тридцать |
С номера 10 по 13 предохранители остаются в резерве.
Блок 2 и 3
Теперь вам предстоит разобраться с блоками, которые находятся в пространстве салона Toyota Corolla.
Обозначения контактов слева от водителя. От 1 до 3 — устройства резервного копирования.
| За что отвечает (обозначение) | Ток (А) |
| Подогреватель топлива (4) | 25 |
| Прикуриватель и аудиосистема, управление зеркалом заднего вида (5) | 15 |
| SRS, системы впрыска, запуска и зарядки (6) | 15 |
| Противотуманные наружные зеркала заднего вида (7) | 10 |
| Система впрыска топлива, разные приборы (8) | 7,5 |
| Антиблокировочная система колес, кондиционер, система курсовой устойчивости (9) | 10 |
| СИГА (10) | 25 |
| Задние фонари, габаритное освещение, передние противотуманные фары, обогрев сидений (11) | 15 |
| Электрический стеклоподъемник (12) | ветры |
| Стоп, блокировка переключения (13) | 15 |
| Противотуманные фары (14) | 15 |
| Электрический замок (15) | 25 |
| Резерв (16) | |
| Кондиционер (17) | 10 |
| Бортовая система диагностики | 7,5 |
| Сигнал заднего хода, сигнальная лампа непристегнутого ремня безопасности пассажира, система переключения на повышенную передачу (19) | 10 |
| Подогрев сидений (20) | 15 |
| Стеклоочистители и омыватели (21) | 15 |
| Вентилятор охлаждения, дворники, электрическая дверь (22) | 10 |
| Стеклоочистители и омыватели (23) | 25 |
| М-HTR DEF I-UPM (24) | 40 |
| Электрическая система люка (25) | тридцать |
| A / E (26) | 40 |
Столик для блока справа от водителя.
| За что отвечает реле | Позиция |
| Система управления холостым ходом | А |
| Противотуманные огни | Б |
| Дополнительные устройства | С |
| Нагреватель | Д |
Остальные блоки устанавливаются не на все модификации. Поэтому вы можете узнать о них больше в инструкции по эксплуатации машины. Он подробно описывает роль каждой части плавких ссылок.
