Тойота опа предохранители и реле

Предохранители и реле toyota passo 1 с обозначением и схемами блоков

Блок реле и предохранителей для TOYOTA NADIA | Ремонт авто

где Предохранитель на бензонасос

На улице уже прохладно, в торопях обываю оставшиеся два провода у датчика во криворукий biggrin. Договариваюсь встретиться с товарищем и еду, вот тут то и начинается моя история. По дороге машина просто глохнет, на попытки завести тойота надия предохранитель бензонасоса реагирует стартер крутит впустую.

Вставляем подготовленую скрепку — ошибки 13 тойота надия предохранитель бензонасоса 14 и 15 все 4 катуки зажигания ну и конечно 98 оборваный датчик 98 ошибку устраняем путем восстановления проводов к фишке все-таки пришлось на улице. Проверяем все прощупывающеся контакты к фишке датчика коленвала и катушкам. Свечи стоят двухконтактные от обычного 3S. Едем в магазин покупаем родные иридиевые свечки NGK по каталогу.

Закручивам свечи, собираем все как положено. Решаю что проблема решена, но стартер все так же крутит в холостую. Проверяем качество сборки, все тойота надия предохранитель бензонасоса порядке. Проверяем напряжение в 1 контакте катушек на массу и вот она причина его.

Вопрос, где искать решение проблемы, или в каком месте может быть обрыв питания нет на всех катушках. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе.

Блок в салоне

В салоне основной блок с предохранителями и реле находится в нижней части панели приборов, со стороны водителя.

Для доступа надо убрать защитную крышку.

Выглядеть сам блок будет примерно вот так.

Схема

Описание

1 20A Электропривод сидений (продольное перемещение, регулировка по высоте)
2 20A Электропривод сидений (наклон спинки), подогрев сидений
3 10A Задний стеклоочиститель, противоугонная система
4 10A Правая фара (дальний свет), дневные ходовые огни, блок кузовной электроники (ICU)
5 10A Левая фара (дальний свет), дневные ходовые огни
6 Противоугонная система
30A Блок управления омывателем фары
7 20A Задний левый стеклоподъемник
8 20A Задний правый стеклоподъемник
9 15A Катушка зажигания
10 20A Стеклоподъемник переднего пассажира
11 20A Стеклоподъемник водителя
12 7,5A Аварийная сигнализация
13 15A Реле блока управления двигателем (PGM-FI), топливный насос, блок управления подушками безопасности
14 7,5A Аудиосистема (’96-’98), круиз-контроль, центральный замок (’99-’00), система бесключевого доступа (’99-’00)
15 7,5A Генератор, датчик скорости автомобиля, блок управления АКПП, блок системы контроля напряжения питания, индикатор повышенной температура ОГ
16 7,5A Обогрев заднего стекла (’96-’98), ABS, электропривод зеркал (’99-’00)
17 7,5A Электропривод зеркал (’96-’98), воздушная заслонка, панель управления отопителем, панель управления кондиционером, вентиляторы, реле подогрева сидений, блок управления складыванием зеркал
18 7,5A Дневные ходовые огни, блок кузовной электроники (ICU)
19 7,5A Лампы заднего хода, блок управления блокировкой
20 7,5A Дневные ходовые огни, задний противотуманный свет
21 10A Правая фара (ближний свет)
22 10A Левая фара (ближний свет)
23 10A Блок управления подушками безопасности
24 7,5A Реле стеклоподъемников, люк, корректор света фар, омыватель фар
25 7,5A Блок кузовной электроники (ICU), блокировка селектора коробки передач, комбинация приборов
26 20A Передний стеклоочиститель и омыватель
27 10A ’96-’98: Прикуриватель
15A ’99-’00: Прикуриватель
28 10A ’96-’97: Аудиосистема
15A ’98: Аудиосистема
10A ’99-’00: Аудиосистема
29 7,5A Задние противотуманный свет, блок кузовной электроники (ICU)
30 7,5A Подсветка панели приборов
31 7,5A Реле блока управления двигателем (PGM-FI), блок управления двигателем (PCM/ECM), блок кузовной электроники (ICU)
32 7,5A Габаритные огни, освещение номерного знака
33 7,5A Блок управления блокировкой, блокировка селектора коробки передач, соленоид блокировки ключа, переключатель света фар
Реле
R1 Обогрев заднего стекла
R2 Стеклоподъемники
R3 Указатели поворота / аварийная сигнализация

Блоки в салоне

Расположение

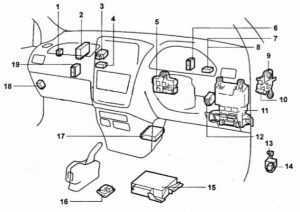

Общая схема расположения блоков в салоне

Описание

  1. Реле переднего противотуманного света
  2. Реле обогрева заднего стекла
  3. Реле габаритного света
  4. Блок предохранителей
  5. Ресивер блокировки дверей
  6. Реле активного освещения
  7. Реле дневных ходовых огней
  8. Реле блокировки дверей
  9. Усилитель кондиционера
  10. Усилитель вспомогательного отопителя PTC
  11. Блок управления двигателем и коробкой передач (A/T), блок управления двигателем (M/T)
  12. Центральный блок подушек безопасности
  13. Усилитель транспондера ключа

Блок предохранителей и реле

Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

Фото – пример исполнения

Пример схемы с крышки блока

Схема

Обозначение

1 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал
20А DEF – Обогрев заднего стекла, обогрев зеркал
3 25А D/L – Двойная блокировка, блок управления блокировкой дверей
4 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5  –
6 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7 7,5А ECU−B – Фары, задний противотуманный свет
8 15А FOG – Передний противотуманный свет
9 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11 7,5А OBD – Диагностический разъем
12 10А HAZ – Указатели поворота, аварийная сигнализация
13 7,5А A.C – Кондиционер, отопитель
14 10А S-HTR – Подогрев сидений
15  –
16 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG”
18 30А POWER – Стекло подъемники, люк
19 40А HTR – Кондиционер, отопитель
20 30А DEF – Обогрев заднего стекла, обогрев зеркал
Реле
R1 Отопитель
R2 Аварийная сигнализация (указатели поворота)
R3 Силовое реле (стекло подъемники, люк)
R4 Топливный насос (Circuit Opening (C/OPN))

Блок реле и предохранителей для TOYOTA NADIA | Ремонт авто

где Предохранитель на бензонасос

На улице уже прохладно, в торопях обываю оставшиеся два провода у датчика во криворукий biggrin. Договариваюсь встретиться с товарищем и еду, вот тут то и начинается моя история. По дороге машина просто глохнет, на попытки завести тойота надия предохранитель бензонасоса реагирует стартер крутит впустую.

Вставляем подготовленую скрепку — ошибки 13 тойота надия предохранитель бензонасоса 14 и 15 все 4 катуки зажигания ну и конечно 98 оборваный датчик 98 ошибку устраняем путем восстановления проводов к фишке все-таки пришлось на улице. Проверяем все прощупывающеся контакты к фишке датчика коленвала и катушкам. Свечи стоят двухконтактные от обычного 3S. Едем в магазин покупаем родные иридиевые свечки NGK по каталогу.

Закручивам свечи, собираем все как положено. Решаю что проблема решена, но стартер все так же крутит в холостую. Проверяем качество сборки, все тойота надия предохранитель бензонасоса порядке. Проверяем напряжение в 1 контакте катушек на массу и вот она причина его.

Вопрос, где искать решение проблемы, или в каком месте может быть обрыв питания нет на всех катушках. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе.

Блоки под капотом

p, blockquote 13,0,0,0,0 —>

  1. Блок предохранителей и реле
  2. Блок реле

Блок предохранителей и реле

Расположен в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 18,0,0,1,0 —>

AM 2 — Замок зажигания 30 А
AM 2, FUEL HTR — Замок зажигания, подогреватель топлива 30 А
RAD №1 — Магнитола 15 А
PWR 2 — Стекло подъемники водителя 30 А
ALT-S — Генератор 5 А
DOME — Освещение салона, лампы местного освещения, подсветка багажного отделения, часы 10 А
HEAD (LH) — Передние фары (левая) 15 А
HEAD (RH) — Передние фары (правая) 15 А
EFI — Система впрыска топлива 15 А
HORN — Звуковой сигнал 10 А
HORN, HAZ — Звуковой сигнал, аварийная сигнализация 15 А
ACC SOCKET, PWR OUTLET — Розетка (багажника) 15 А
EFI — Реле системы впрыска
ST — Реле стартера
HORN — Реле сигнала
HEAD — Реле фар
ENG MAIN — Главное реле двигателя
FAN — Реле вентилятора радиатора
HTR — Реле обогревателя
ALT — Генератор 120А
HTR — Отопитель 50А
ABS — АБС 60А

Блок реле

Расшифровка

p, blockquote 22,0,0,0,0 —>

  • ABS — реле системы АБС
  • ABS MTR — реле мотора системы АБС
  • HEAD LO — Предохранитель фар

p, blockquote 23,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>

Знаете как сделать материал лучше — пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/toyota/nadia.html

Блоки под капотом

Главный блок

Находится в левой части моторного отсека, рядом с аккумулятором.

Схема

Обозначение

1 15А HORN – Реле звукового сигнала
2 20А TAIL – Реле задних фонарей
3 10А ECU – PCM
4 10А IG1 – Управление двигателем
5 15А DRL – Реле сирены, блок управления ДХО
6 15А FR FOG – Реле передних противотуманных фар
7 10А A/CON – Реле кондиционера
8 20А F/PUMP – Реле топливного насоса
9 DIODE
10 20А ATM – Реле управления
11 15А STOP – Реле стоп-сигнала
12 15А H/LP LO RH – фары
13 15А S/ROOF – Модуль управления люком
14 20А H/LP WASHER – Электродвигатель омывателя фар
15 20А H/LP HI – Реле фар (High)
16 10А  ECU
17 10А SNSR.3 – Датчик кислорода, реле топливного насоса
18 15А SNSR.1 – Датчик массового расхода воздуха, Датчик положения коленчатого вала / распределительного вала, Масляный регулирующий клапан, SMATRA
19 15А SNSR.2 – Реле кондиционера, реле охлаждающего вентилятора, форсунки
20 10А B/UP – Выключатель заднего хода, Генератор импульсов, Датчик скорости автомобиля
21 20А IGN COIL – Катушки зажигания, конденсатор
22 10А ECU (IG1) – PCM
23 20А H/LP LO – Реле фар (ближний свет)
24 10А ABS – Блок управления ABS / ESC, многоцелевой контрольный разъем

Дополнительный блок

Устанавливается в правой части подкапотного пространства в моделях с дизельными двигателями.

Схема

Назначение

1 Реле свечей накаливания
2 Резерв
3 Резерв
4 Резерв
5 Реле подогревателя топливного фильтра
F1 80А Свечи накаливания
F2 50А Нагреватель воздуха на впуске (отопитель)
F3 50А Нагреватель воздуха на впуске (отопитель)
F4 50А Нагреватель воздуха на впуске (отопитель)
F5 40А Подогреватель топливного фильтра

Есть что добавить? Пишите в комментарии.

’10 -’17 Toyota Yaris (130) Схема предохранителей

No. Предохранитель А Схема

1 – – –

2 – – –

3 – – –

4 S-HTR 15 Обогрев сиденья

5 – – –

6 – – –

7 ECU-B NO.3 7,5 Зеркало с дистанционным управлением (с автоматическим выдвижным зеркалом)

8 – – –

9 – – –

10 – – –

11 – – –

12 D-D / L 25 Двойная блокировка

13 – – –

14 – – –

15 Туман FR 15 до янв.2013: Передние противотуманные фары с января 2013 года (производство TMC): Передние противотуманные фары (TMC — Toyota Motor Corporation)

7,5 с января 2013 г. (производство TMMF): Противотуманные фары передние (TMMF — Toyota Motor Manufacturing France)

16 AM1 7,5 Система запуска, выключатель двигателя

17 СТОП 7,5 Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, стоп-сигналы, установленный наверху стоп-сигнал

18 FOG ЗАД 7.5 Задние противотуманные фары

19 – – –

20 БД 7,5 Бортовая система диагностики

21 D / L 25 Система блокировки дверей с электроприводом, главный блок управления

22 ACC 5 Главный ЭБУ кузова, наружные зеркала заднего вида, аудиосистема, система управления блокировкой переключения передач

23 CIG 15 Розетки

24 ДВЕРЬ 20 Электростеклоподъемники

25 ДВЕРЬ П / Л 20 Электростеклоподъемники

26 P / W 30 Электростеклоподъемники

27 стеклоочиститель RR 15 Стеклоочиститель заднего стекла

28 стеклоочиститель 20 Стеклоочиститель

29 ШАЙБА 15 Омыватель лобового стекла

30 – – –

31 – – –

32 ДАТЧИК 10 Фонарь заднего хода, система управления блокировкой переключения передач, аудиосистема, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива

33 A / C 7.5 Кондиционер, обогрев заднего стекла, обогреватели наружных зеркал заднего вида

34 ЭБУ-IG № 2 5 Система стабилизации автомобиля

Блоки под капотом

p, blockquote 13,0,0,0,0 —>

  1. Блок предохранителей и реле
  2. Блок реле

Блок предохранителей и реле

Расположен в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 18,0,0,1,0 —>

AM 2 — Замок зажигания 30 А
AM 2, FUEL HTR — Замок зажигания, подогреватель топлива 30 А
RAD №1 — Магнитола 15 А
PWR 2 — Стекло подъемники водителя 30 А
ALT-S — Генератор 5 А
DOME — Освещение салона, лампы местного освещения, подсветка багажного отделения, часы 10 А
HEAD (LH) — Передние фары (левая) 15 А
HEAD (RH) — Передние фары (правая) 15 А
EFI — Система впрыска топлива 15 А
HORN — Звуковой сигнал 10 А
HORN, HAZ — Звуковой сигнал, аварийная сигнализация 15 А
ACC SOCKET, PWR OUTLET — Розетка (багажника) 15 А
EFI — Реле системы впрыска
ST — Реле стартера
HORN — Реле сигнала
HEAD — Реле фар
ENG MAIN — Главное реле двигателя
FAN — Реле вентилятора радиатора
HTR — Реле обогревателя
ALT — Генератор 120А
HTR — Отопитель 50А
ABS — АБС 60А

Блок реле

Расшифровка

p, blockquote 22,0,0,0,0 —>

  • ABS — реле системы АБС
  • ABS MTR — реле мотора системы АБС
  • HEAD LO — Предохранитель фар

p, blockquote 23,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>

Знаете как сделать материал лучше — пишите в комментарии.

Блоки под капотом

Расположение

Под капотом, в моторном отсеке с правой стороны расположены 2 блока с предохранителями и реле.

Схема

Расшифровка

  1. Блок предохранителей АБС
  2. Блок предохранителей и реле

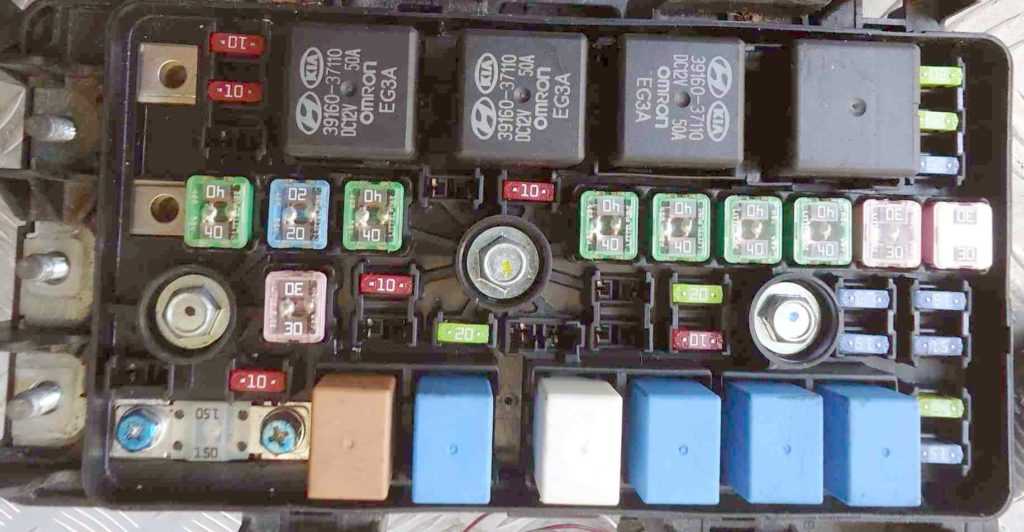

Фото – пример

Схема

Описание

61 40A ABS насос
62 20A ABS блок управления
63 7,5A ABS блок управления
Реле
R1 ABS насос

Блок предохранителей и реле

Он установлен рядом с аккумуляторной батареей.

Фотография

Схема

Назначение

41 80/100А Главный предохранитель
42 40A Замок зажигания (BAT)
43 7,5A Освещение салона, диагностический разъем
44 20A Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок)
15A Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок)
45  –
46 40A Стеклоподъемники (реле стеклоподъемников)
47 7,5A Аудиосистема, часы, блок управления двигателем – PCM (VBU), блок управления коробкой передач – TCM (’96-’98), панель управления отопителем, антенна, блок управления складыванием зеркал
48 30A Переключатель освещения, предохранитель: №33
49  –
50 30A Обогрев заднего стекла (реле обогрева заднего стекла)
51 20A Центральный замок (’99-’00), блок управления системой бесключевого доступа (’99-’00), люк
52 15A Звуковой сигнал, лампы стоп-сигнала
53 10A Аварийная сигнализация, реле указателей поворота и аварийной сигнализации
54 40A Противоугонная система
55 40A Отопитель (реле отопителя)
56 20A Вентилятор кондиционера (реле вентилятора кондиционера), муфта компрессора кондиционера (реле муфты компрессора кондиционера)
57 20A Вентилятор системы охлаждения (реле вентилятора системы охлаждения)
Реле
R1 Вентилятор кондиционера
R2 Муфта компрессора кондиционера
R3 Вентилятор системы охлаждения
R4 Отопитель

Знаете как сделать материал лучше – пишите в комментарии.

Предохранители и реле Toyota Nadia

Рассмотрены автомобили 1998, 1999, 2000, 2001, 2002 года выпуска.

Расположение блока предохранителей в моторном отсеке.

Расшифровка:

2 — блок предохранителей В

Схема расположения предохранителей в блоке В

Расшифровка:

Предохранитель Цепь предохранителя Номинал
1 ALT-S Генератор 7,5 А
2 POWER2 Стеклоподъемники 30 А
3 HAZARD Аварийная сигнализация 10 А
4 EFI Электронный блок управления двигателем 20 А
5 АМ2 Замок зажигания 20 А
6 RADIO Магнитола 15 А
7 HEAD (LH) Левая фара 15 А
8 HORN Звуковой сигнал 10 А
9 DOME Часы, освещение салона 7,5 А
10 HEAD(RH) Правая фара 15 А
11 ECU-B SRS, ABS 7,5 А

*этот же блок в развернутом виде.

Блок А моторного отсека

Расшифровка:

Предохранитель Цепь предохранителя Номинал
12 EFI II Замок зажигания 15 А
13 THROTTLE Электронный блок управления двигателем 15 А
14 ABS (SLC)* ABS 7,5 А

1 — реле электронасоса ABS (ABS MTR)

**этот же блок

Расположение блока предохранителей в салоне.

Расшифровка:

Предохранитель Цепь предохранителя Номинал
1 TURN Указатели поворотов 7,5 А
2 IDLE UP Электронный блок управления двигателем 7,5 А
3 DOOR Центральный замок 30 А
4 STARTER Электронный блок управления двигателем 7,5 А
5 TAIL Габариты, подсветка номерного знака 10 А
6 WIPER Стеклоочистители и омыватели 20 А
7 ECU-IG ABS, система парковки, электронный блок управления системы 4WD 10 А
8 METER Комбинация приборов 15 А
9 STOP Стоп-сигналы, дополнительный стоп-сигнал 15 А
10 LITER/CIG/RADIO Часы, магнитола, прикуриватель, электропривод боковых зеркал 15 А
11 IGN Электронный блок управления двигателем 10 А
12 Rr DEFOG Обогреватель стекла задней двери 30 А
13 LIFT UP 30 А
14 Fr FOG Противотуманные фары 15 А
15 A/C* Кондиционер 15 А

Блоки под капотом

Расположение

Общая схема

Описание

  1. Блок предохранителей и реле
  2. ЭБУ системы противоскольжения с приводом
  3. Блок реле
  4. LHD: ЭБУ двигателя
  5. LHD: реле свечей накаливания
  6. RHD: реле свечей накаливания
  7. RHD: ЭБУ двигателя

Блок предохранителей и реле

Под капотом блок предохранителей и реле находится рядом с аккумуляторной батарей и закрыт защитной крышкой.

Схема

Назначение

1 15A EFI NO.4 – 2WZ-TV: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
2 10A H-LP RH (HI) – До февраля 2012 г .: Правые фары.
5A DRL – С февраля 2012 года: дневные ходовые огни.
3 10A H-LP LH (HI) – До февраля 2012 г .: Левая фара, датчики и приборы.
20A FR FOG – С февраля 2012: Передние противотуманные фары.
4 10A H-LP RH (LO) – До февраля 2012 г .: Правые фары
10A H-LP LH – С февраля 2012 г .: Левая фара.
5 10A H-LP LH (LO) – До февраля 2012 г .: Левая фара, датчики и приборы.
10A H-LP RH – С февраля 2012 г .: Правые фары.
6 7,5A STA – 1KR-FE: многорежимная механическая коробка передач, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива.
7,5A FAN NO.2 – 2WZ-TV: Электро вентилятор охлаждения
7 7,5A EFI NO.2 – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, многомодовая механическая коробка передач
8 10A EFI NO.3 – 2WZ-TV: Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, электрический вентилятор системы охлаждения.
5A MET – Датчики и счетчики
9 50A AMT – 1KR-FE: Многорежимная механическая коробка передач.
50A RADIATOR FAN – 2WZ-TV: Электро вентилятор охлаждения
10 10A H-LP LH – без ДХО: Левая фара
До февраля 2012 г .: 20A DIMMER – с ДХО: предохранители «H-LP LH (HI)», «H-LP RH (HI)», «H-LP LH (LO)», «H-LP RH (LO)», система дневных ходовых огней
С февраля 2012 г .: 30A SUB-LP – с ДХО: предохранители “DRL”, “FOG FR”
11 30A VSC NO.2 – Анти блокировочная тормозная система и система контроля устойчивости автомобиля
25A ABS NO.2 – без VSC: анти блокировочная тормозная система
12 30A AM2 – Система пуска, предохранители «IG1», «IG2», «STA»
13 10A HAZARD – Указатели поворота, аварийные мигалки, датчики и измерители
14 10A H-LP RH – До февраля 2012 г .: Правые фары.
20A H-LP MAIN – С февраля 2012 г .: предохранители “H-LP LH”, “H-LP RH”.
15 15A DOME – Датчики и счетчики, освещение салона, аудиосистема, тахометр.
16 15A EFI – 1KR-FE: Электрический вентилятор системы охлаждения, распределенная система впрыска топлива / система последовательного распределенного впрыска топлива
25A EFI – 2WZ-TV: Электро вентилятор системы охлаждения, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива.
17 10A HORN – Сигнал
18 7,5A Запасной предохранитель
19 10A Запасной предохранитель
20 15A Запасной предохранитель
21 40A RADIATOR – Tropic: Электрический вентилятор охлаждения
30A RADIATOR – Нормальный: электрический вентилятор охлаждения
22 50A VSC NO.1 – Анти блокировочная тормозная система и система контроля устойчивости автомобиля
40A ABS NO.1 – без VSC: анти блокировочная тормозная система
23 50A EMPS – Электро усилитель руля
24 120A ALTERNATOR – 1KR-FE: Система зарядки, «EPS», «ABS (без системы стабилизации автомобиля)», «VSC (с системой стабилизации автомобиля)», «РАДИАТОР», «AM1», «HTR», «PWR», » Предохранители D / L »,« DEF »,« TAIL »,« STOP »,« OBD »,« ECU-B »
25 EBD резистор
Реле
R1 Муфта компрессора кондиционера (A / C MAG)
R2 Стартер (ST)
R3 Блок управления двигателем (EFI MAIN)
R4 1KR-FE: Топливный насос (C / OPN)
R5 Сигнал
R6 Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №1)

Блок реле

Схема

Обозначение

  • 1 –
  • 2 80А PTC2 –  Нагреватель
  • 3 80А PTC1 –  Нагреватель
  • R1 Реле нагреватель PTC (PTC1)
  • R2 Реле нагревателя PTC (PTC2)
  • R3 –
  • R4 До февраля 2012 г .: Передняя фара (H-LP) / С февраля 2012: Дневные ходовые огни (ДХО).
  • R5 Димер (DIM)

Предохранители и реле Toyota Vista

Рассмотрены автомобили Тойота Виста, Виста Ардео 1998, 1999, 2000, 2001, 2002 года выпуска.

Расположение блоков управления в моторном отсеке Toyota Vista.

1 — датчик абсолютного давления во впускном коллекторе (3S-FE, 3S-FSE), 2 — электронный блок управления ABS (с 04.2000 г.), 3 — блок реле (3S-FSE), 4 — монтажный блок в моторном отсеке, 5 — блок реле в моторном отсеке, 6 — левый передний датчик SRS, 7 — электронный блок управления двигателем, 8 — правый передний датчик SRS.

Схема расположение реле и предохранителей в монтажном блоке под капотом.

  • Система зарядки
  • Электростеклоподъемники
  • Комбинация приборов
  • Противотуманные фары
  • Габариты
  • Подсветка
  • Система автоматического управления освещением
  • Система запуска
  • Система автоматического управле­ния освещением
  • Система электронного управления двигателем
  • Система электронного управления АКПП
  • Система запуска
  • Система зажигания
  • Система электронного управления двигателем (3S-FE, 3S-FSE)
  • Система электронного управления двигателем
  • Система электронного управления АКПП

Система электронного управления двигателем

  • Вентилятор системы охлаждения 30А RDI
  • Вентилятор системы охлаждения 40A ABS №1
  • Система электронного управления двигателем (3S-FSE)
  • Система электронного управления АКПП

Указатели поворота и аварийная сигнализация

  • Система SRS (подушки безопасности)
  • Комбинация приборов
  • система запуска
  • система зарядки
  • Комбинация приборов
  • Фара (правая)

Расположение блоков управления в салоне тойота виста.

15 — монтажный блок со стороны водителя, 16 — блок реле со стороны водителя, 17 — монтажный блок со стороны пассажира, 18 — электронный блок управления ABS (до 04.2000 г.), 19 — блок управления Multiplex, 20 — блок управления SRS (до 04.2000 г.), 21 — блок управления SRS (с 04.2000 г.).

Монтажный блок со стороны водителя.

Расположение элементов в монтажном блоке со стороны пассажира.

Предохранители и реле Toyota Gaia

Рассмотрены автомобили 1998, 1999, 2000, 2001, 2002 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Расположение компонентов под капотом.

Расшифровка:

1 — модулятор ABS (до 04.2001 г.),

2 — модулятор ABS и электронный блок управления ABS/EBD/BA (2WD, с 04.2001 г.),

3 — модулятор ABS (4WD, с 04.2001 г.),

4 — датчик разрежения в контуре вакуумного усилителя тормозов (1AZ-FSE),

5 — усилитель форсунок (1AZ-FSE),

6 — блок реле №7 (R/B №7) (кроме ЗС-ТЕ),

8 — правый передний датчик SRS,

9 — реле свечей накаливания (ЗС-ТЕ),

10 — монтажный блок №2 (J/B №2), блок плавки вставок и блок реле №2 (R/B №2),

11 — левый передний датчик SRS.

Схема расположения предохранителей и реле в монтажном блоке №2.

Этот же блок в развернутом виде.

Предохранитель Номинал
1 ECU-В Подушка безопасности, система ABS 7,5 A
2 HAZARD Аварийная сигнализация 10 A
RR CLR Задний кондиционер 10 A
3 AM 2 Замок зажигания 30 A
4 RAD №1 Магнитола 15 A
5 PWR 2 Стеклоподъемники водителя 30 A
6 ALT-S Генератор 5 A
7 DOME Освещение салона, лампы местного освещения, подсветка багажного отделения, часы 10 A
8 HEAD (LH) Передние фары (левая) 15 A
9 HEAD (RH) Передние фары (правая) 15 A
10 EFI Система впрыска топлива 15 A
11 HORN Звуковой сигнал 10 A
HORN, HAZ Звуковой сигнал, аварийная сигнализация 15 A
12 ACC SOCKET, PWR OUTLET Розетка (багажника) 15 A
13 RR CLR Задний кондиционер 10 A
14 ABS (SCL) ABS 7,5 A

В этом блоке расположены следующие реле:

  • реле системы впрыска
  • реле стартера
  • реле звукового сигнала
  • реле фар
  • главное реле
  • реле отопителя
  • реле вентилятора

Блок реле №7

Блок предохранителей и реле в салоне.

Расположение компонентов салона.

Расшифровка:

1 — реле топливного насоса,

2 — электронный блок управления двигателем,

3 — приемник дистанционного управления центральным замком (с 04.2001 г.),

4 — блок управления камерой заднего обзора (до 04.2000 г.),

5 — центральный монтажный блок,

6 — усилитель аудиосистемы (до 04.2001 г.),

8 — блок управления камерой заднего обзора (с 04.2001 г.),

10 — реле заднего отопителя,

11 — монтажный блок под приборной панелью,

12 — реле центрального замка (до 04.2001 г.),

13 — блок реле в нижней части передней стойки,

15 — CD-чейнджер (до 04.2001 г.),

18 — блок управления системой парковки,

19 — электронный блок управления ABS и 4WD, элек­тронный блок управления ABS (2WD, до 04.2001 г.).

Схема расположения предохранителей в салоне.

Этот же блок в развернутом виде.

Расшифровка:

Предохранитель Номинал
1 TURN Индикаторы указателей поворота 7,5 А
2 IDLE UP Электронный блок управления двигателем 7,5 А
3 DOOR Замки дверей 30 А
4 STARTER Электронный блок управления двигателем 7,5 А
5 TAIL Габариты подсветка номера 10 А
6 WIPER Стеклоочистители и стеклоомыватели 20 А
7 ECU-IG АБС, система парковки, электронный блок управле­ния системой полного привода 10 А
8 METER АС Кондиционер и отопитель 15 А
9 STOP Стоп-сигналы, дополнительный стоп-сигнал 15 А
10 LITER, RADIO, CIG Часы, радио, проигрыватель компакт дисков, прикуриватель, система управления зеркалами 15 А
11 IG Электронный блок управления двигателем 7,5 А
12 RR DEF Обогреватель заднего стекла 30 А
13 RR HEATER Задний отопитель 10 А
14 FR FOG Передние противотуманные фары 15 А

ᐅ Предохранители Toyota GT86 | Блок предохранителей и реле🚘|🔧Расшифровка блоков предохранителей и реле

Имя А Назначение

1 A/B MAIN 15 Система подушек безопасности SRS

2 — — —

3 IG2 7.5 Блок управления двигателем

4 DOME 20 Освещение салона

5 ECU-B 7.5 Система беспроводного управления, блок управления электрооборудованием кузова

6 HORN NO.2 7.5 Звуковой сигнал

7 HORN NO.1 7.5 Звуковой сигнал

8 H-LP LH LO 15 Ближний левый свет

9 H-LP RH LO 15 Ближний правый свет

10 H-LP LH HI 10 Дальний левый свет

11 H-LP RH HI 10 Дальний правый свет

12 ST 7.5 Система запуска

13 ALT-S 7.5 Система зарядки

14 STR LOCK 7.5 Система блокировки рулевого управления

15 D/L 20 Центральный замок

16 ETCS 15 Блок управления двигателем

17 AT+B 7.5 Блок управления коробкой передач

18 AM2 NO.2 7.5 Интеллектуальная система входа и запуска

19 — — —

20 EFI (CTRL) 15 Блок управления двигателем

21 EFI (HTR) 15 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива

22 EFI (IGN) 15 Система запуска

23 EFI (+B) 7.5 Блок управления двигателем

24 HAZ 15 Указатели поворота, аварийная сигнализация

25 MPX-B 7.5 Автоматический кондиционер, комбинация приборов

26 F/PMP 20 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива

27 IG2 MAIN 30 Система подушек безопасности SRS, блок управления двигателем

28 DCC 30 Предохранители: «ECU-B», «DOME»

29 — — —

30 PUSH-AT 7.5 Блок управления двигателем

31 — — —

32 WIPER 30 Стеклоочиститель

33 WASHER 10 Омыватель стекла

34 D FL DOOR 25 Стеклоподъемники

35 ABS NO.2 25 ABS

36 D-OP 25 —

37 CDS 25 Вентилятор системы охлаждения

38 D FR DOOR 25 Стеклоподъемники

39 RR FOG 10 Задний противотуманный свет

40 RR DEF 30 Обогрев заднего стекла

41 MIR HTR 7.5 Обогрев зеркал

42 RDI 25 Вентилятор системы охлаждения

43 — — Запасной предохранитель

44 — — Запасной предохранитель

45 — — Запасной предохранитель

46 — — Запасной предохранитель

47 — — Запасной предохранитель

48 — — Запасной предохранитель

49 ABS NO.1 40 ABS

50 HEATER 50 Кондиционер

51 INJ 30 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива

52 H-LP WASHER 30 Очистители фар

53 AM2 NO.1 40 Система запуска, блок управления двигателем

54 EPS 80 Усилитель рулевого управления

Реле

R1 Блок управления двигателем (EFI MAIN1)

R2 Вентилятор системы охлаждения (FAN NO.3)

R3 Отопитель

R4 Блок управления двигателем (EFI MAIN3)

R5 Дроссельная заслонка (ETCS)

R6 Звуковой сигнал

R7 Фары (H-LP)

R8 Диммер (DIM)

R9 Блок управления двигателем (EFI MAIN2)

R10 Топливный насос (C/OPEN)

R11 Ингибитор

R12 Дневные ходовые огни (DRL RH) Дневные ходовые огни (DRL)

R13 Стартер (ST CUT)

R14 (IGS)

R15 Обогрев заднего стекла (RR DEF)

R16 Стартер (ST)

R17 Зажигание (IG2)

R18 Дневные ходовые огни (DRL LH) Задний противотуманный свет (RR FOG)

R19 Вентилятор системы охлаждения (FAN NO.2)

R20 Инжектор (INJ)

R21 Обогрев зеркал (MIR HTR)

R22 Вентилятор системы охлаждения (FAN NO.1)

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

  1. Блок силовых предохранителей
  2. Дополнительный блок предохранителей
  3. Блок предохранителей и реле
  4. Блок управления ABS

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Расшифровка

  1. 60А MAIN – Предохранители: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H−LP LH”, “H−LP RH”, “H−LP LH (HI)”, “H−LP RH (HI)”, “H−LP LH (LO)”, “H−LP RH (LO)”
  2. 80А – Система “START/STOP”
  3. ALT 100/120A – Предохранители: “ECU−B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”, Система зарядки
  4. 60А ABS – АБС

Дополнительный блок

Схема

Описание

1 10А H-LP HI RH – Фары (дневные ходовые огни)
2 10А H-LP HI LH – Комбинация приборов, фары (дневные ходовые огни)
Реле
R1 Фары
R2 Диммер (DIM)
R3  –

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Пример схемы с крышки блока

Схема

Обозначение

1 15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2 15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3 15A HORN – Звуковой сигнал
4 15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5 30A ST – Система запуска
6  –
7 10A H−LP LH – Левая фара, корректор фар
8 10A H−LP RH – Левая фара, корректор фар
9 15A P/POINT – Розетка
10 Запасной предохранитель
11 Запасной предохранитель
12 Запасной предохранитель
13  –
14  –
15 30A RDI – Вентилятор системы охлаждения
16 50A HTR SUB1 – Вспомогательный отопитель (PTC)
17  –
Реле
R1 Вентилятор системы охлаждения
R2 Вентилятор системы охлаждения
R3 Стартер
R4  –
R5 Розетка
R6 Вспомогательный отопитель (PTC)
R7 EFI
R8 Муфта компрессора кондиционера
R9 Звуковой сигнал

Блок АБС

Схема

Описание

  • 1 – предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
  • А – нет (модели без VSC); реле ABS MTR (модели с VSC)
  • В – реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
  • С – реле ABS SOL (модели без VSC); нет (модели с VSC).

Есть что добавить – мы будем рады Ваши комментариям.
