Замена предохранителей мазда 6 (gj) 2012

Mazda 6 2.0 МТ 147л.с. › Logbook › Схема расположения реле и предохранителей Mazda 6 GG

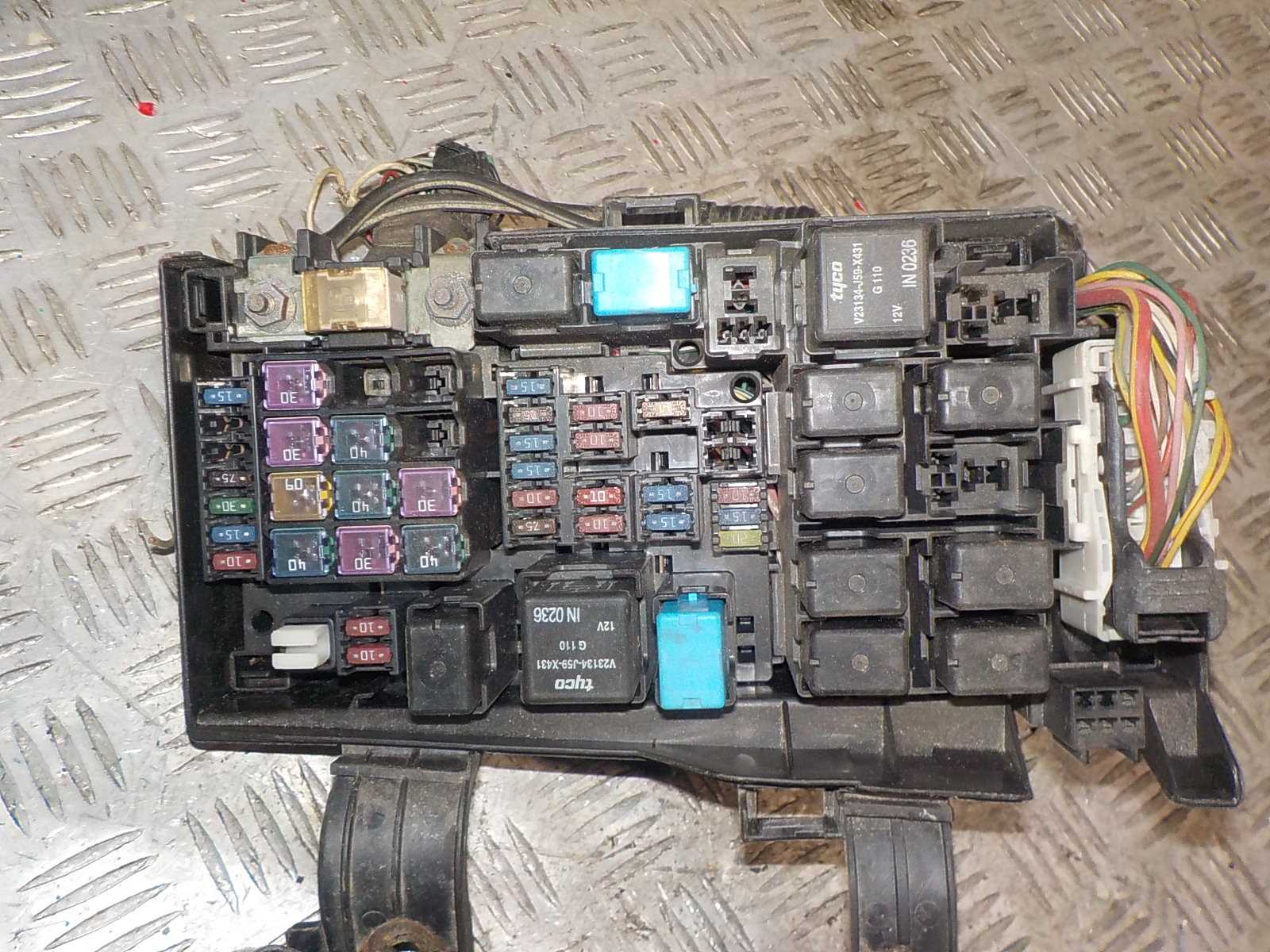

1. Блок предохранителей под капотом.

Блок предохранитей под капотом.

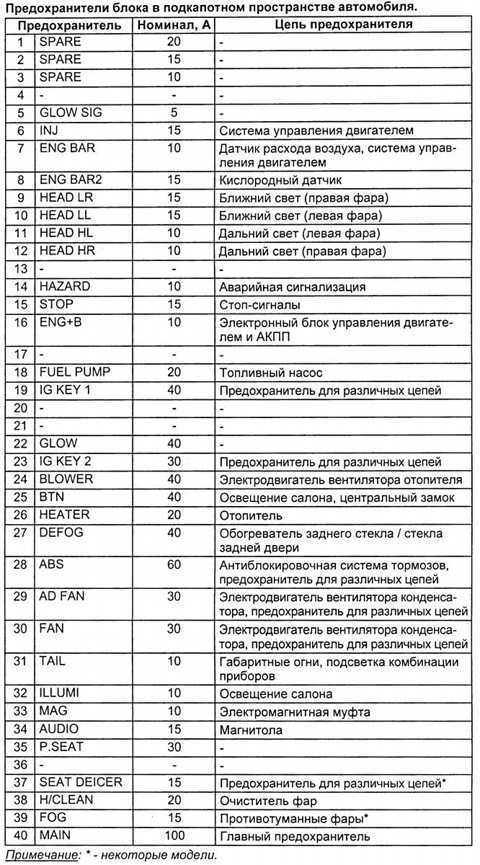

Расшифровка. 2. Блок предохранителей в салоне дорестаил.

Блок предохранителей в салоне дорестаил.

Расшифровка.

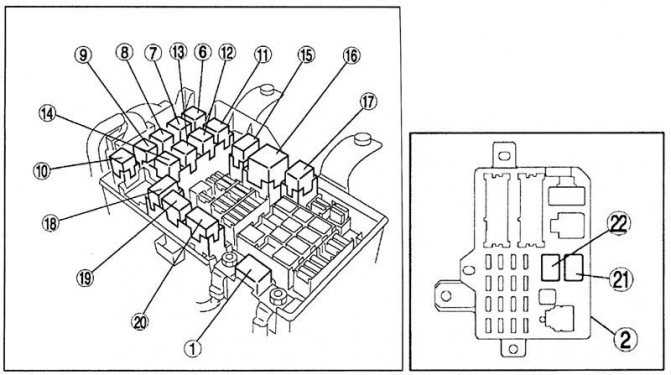

3. Реле под капотом и в салоне(дорестаил).

Реле под капотом и в салоне(дорестаил). Расшифровка: 1 — главный предохранитель, 2 — монтажный блок в салоне, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора системы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей,

14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар, 21 — реле вентилятора отопителя, 22 — реле топливного насоса.

4. Блок предохранителей в салоне рестаил: Отличается от дорестайла!

… информация пока не найдена… … если есть поделитесь… … как только найду всё дополню…

Замена предохранителей на Mazda 6

Подготовительный этап: инструменты не понадобятся, так как нет необходимости что-то отвинчивать.

Последовательность действий:

• Mazda 6 устанавливаем на площадку, блокируем задние колеса противооткатными башмаками, выжимаем стояночный тормоз;
• Чтобы заменить модули в салоне необходимо открыть переднюю пассажирскую дверь. С правой стороны центрального канала расположен технологический люк;
• Аккуратно открываем его, смотрим на схему расположение модулей. Извлекаем предохранитель по порядковому номеру. Схема расположения указана с тыльной стороны крышки;
• Сверяем показатель силы тока (ампераж) с данными, указанными в руководстве по эксплуатации.

Водителю на заметку!!! Недопустимо устанавливать предохранители с большей или меньшей силой тока. В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем.

• Если необходимо заменить монтажный блок в салоне целиком, то потребуется отвертка с крестообразным наконечником. Отвинчиваем два винта, отсоединяем контакты от платы, извлекаем ее со штатного места;
• Проводим профилактику, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Алгоритм замены реле – коммутаторов в моторном отсеке автомобиля Мазда 6

• Открываем капот, останавливаем двигатель, снимаем силовые клеммы с аккумуляторной батареи;
• В правой части под капотом, ближе к жабо, расположен монтажный блок с силовыми реле;
• Извлекаем неисправный элемент, предварительно сверив расположение по схеме, обозначенной на тыльной стороне пластиковой крышки.

Устанавливаем новые модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор.

Средний срок эксплуатации предохранителей 45 тыс. км.

Замена предохранителя Мазда 6 GJ

Данный фотоотчет показывает как происходит замена предохранителей на Мазда 6 2021 года (третьего поколения GJ). Инструкция может быть полезной и владельцам таких автомобилей Мазда, как: Mazda 2, Mazda 3, Mazda 5, CX-3, CX-5, CX-7 и CX-9. Поменять предохранители своими руками вовсе несложно.

На Mazda 6 третьего поколения устанавливаются плоские низкопрофильные предохранители сравнительно нового образца. Также для замены понадобятся щипцы, их часто можно обнаружить под крышкой блока предохранителей. Если их нет, можно обойтись маленькими иглогубцами с резиновыми ручками.

Предохранители находятся в двух блоках — под капотом и в салоне. Подкапотный блок предохранителей расположен позади корпуса воздушного фильтра, возле АКБ. Предохранители в салоне спрятаны возле места водителя под приборной панелью слева.

Как поменять предохранители Мазда 6

Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.

Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света. Если нить внутри повреждена — предохранитель сгорел.

Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.

Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.

Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.

Замена предохранителей на Mazda 6

Подготовительный этап: инструменты не понадобятся, так как нет необходимости что-то отвинчивать.

Последовательность действий:

• Mazda 6 устанавливаем на площадку, блокируем задние колеса противооткатными башмаками, выжимаем стояночный тормоз;
• Чтобы заменить модули в салоне необходимо открыть переднюю пассажирскую дверь. С правой стороны центрального канала расположен технологический люк;
• Аккуратно открываем его, смотрим на схему расположение модулей. Извлекаем предохранитель по порядковому номеру. Схема расположения указана с тыльной стороны крышки;
• Сверяем показатель силы тока (ампераж) с данными, указанными в руководстве по эксплуатации.

Водителю на заметку!!! Недопустимо устанавливать предохранители с большей или меньшей силой тока. В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем.

• Если необходимо заменить монтажный блок в салоне целиком, то потребуется отвертка с крестообразным наконечником. Отвинчиваем два винта, отсоединяем контакты от платы, извлекаем ее со штатного места;
• Проводим профилактику, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Алгоритм замены реле – коммутаторов в моторном отсеке автомобиля Мазда 6

• Открываем капот, останавливаем двигатель, снимаем силовые клеммы с аккумуляторной батареи;
• В правой части под капотом, ближе к жабо, расположен монтажный блок с силовыми реле;
• Извлекаем неисправный элемент, предварительно сверив расположение по схеме, обозначенной на тыльной стороне пластиковой крышки.

Устанавливаем новые модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор.

Средний срок эксплуатации предохранителей 45 тыс. км.

Блок предохранителей в салоне Mazda 6 до рестайлинга

Схема защитных устройств японской машины до рестайлинговой версии включает в себя:

• R1 – насос подачи топлива;
• R2 – вентилятор отопительного радиатора;
• 1 – ЭБУ ДВС;
• 2, 9 – панель приборов (5А);
• 3 – подогревательный комплекс кресел и стекла сзади;
• 4 – дополнительные электроцепи, обогревательная система наружных зеркал (7.5А);
• 5 – дворники и омывающий комплекс (20А);
• 6 – SRS, ABS;
• 7 – огни заднего хода (5А);
• 8 – управляющая программа кондиционирования;
• 10 – предохранитель прикуривателя Мазда 6 GG;
• 11 – подсветка багажного и салонного пространства;
• 12 – дворники сзади (10А);
• 13 – регулятор положения зеркал (5А);
• 14 – цепь для использования вспомогательных приборов;
• 15, 17 – электрические подъемники стекол (20, 40А);
• 16 – центральный замок (30А).

(ссылка на источник фото)Большая часть плавких вставок в силовом блоке салонного пространства японского автомобиля имеет токовый номинал в пятнадцать ампер. К ним относятся устройства под номерами 1, 2, 3, 6, 8, 10, 11, 14.

Блок под капотом

Устанавливается в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

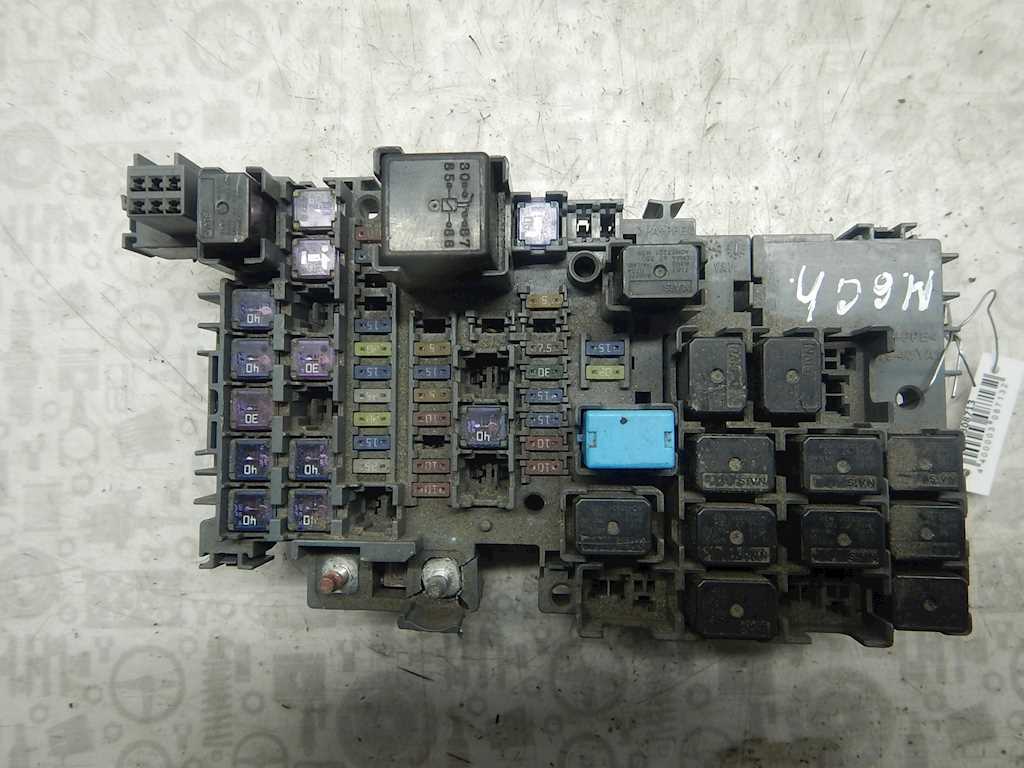

Фото – пример исполнения

p, blockquote 12,1,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема предохранителей

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Назначение предохранителей

p, blockquote 18,0,0,1,0 —>

1	30А ADD FAN GE – Вентилятор охлаждения двигателя
2	30А IG2 – Защита различных электрических цепей
3	30А INJECTOR – Система управления двигателем
4	40А FAN DE – Вентилятор охлаждения двигателя
5	30А P.WINDOW1 – Электрические стеклоподъемники
6	Резерв
7	40А ADD FAN DE – Вентилятор охлаждения двигателя
8	20А EVVT – Система управления двигателем
9	40А DEFOG – Электрический подогрев заднего стекла
10	40А DCDC DE – Защита различных электрических целей
11	30А FAN GE – Вентилятор охлаждения двигателя
12	Резерв
13	Резерв
14	Резерв
15	40А ENG.MAIN – Система управления двигателем
16	50А ABS/DSC M – Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
17	50А CABIN +B – Защита различных электрических цепей
18	20А WIPER – Очиститель и омыватель ветрового стекла
19	40А HEATER – Отопитель / Кондиционер
20	30А DCDC REG – Защита различных электрических цепей
21	7,5А ENGINE IG1 – Система управления двигателем
22	15А C/U IG1 – Защита различных электрических цепей
23	H/L LOW L HID L – Фара (левая), фара ближнего света (левая)
24	15А H/L LOW R – Фара ближнего света (правая)
25	15А ENGINE 3 – Система управления двигателем
26	15А ENGINE 2 – Система управления двигателем
27	15А ENGINE 1 – Система управления двигателем
28	15А AT – Система управления коробкой передач, замок зажигания
29	20А H/CLEAN – Омыватель фар
30	7,5А А/С – Кондиционер
31	15А – AT PUMPСистема управления коробкой передач
32	10А STOP – Стоп-сигналы, задний противотуманный фонарь
33	15А R.WIPER – Очиститель заднего стекла
34	20А H/L HI – Фары дальнего света
35	15А HID R – Фара (правая)
36	15А FOG – Передние противотуманные фары
37	7,5 А ENG.+B – Система управления двигателем
38	7,5А AUDIO2 – Аудиосистема
39	5А GLOW SIG – Система управления двигателем
40	7,5А METER2 – Комбинация приборов
41	10А METER1 – Комбинация приборов
42	7,5А SRS1 – Подушки безопасности
43	25А BOSE – Автомобили,оборудованные аудиосистемой Bose
44	15А AUDIO 1 – Аудиосистема
45	30А ABS/DSC S – Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
46	15А FUEL PUMP – Топливная система
47	25А FUEL WARM – Подогрев топлива
48	TAIL – Габариты
49	Резерв
50	50А HAZARD – Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51	Резерв
52	15А R.OUTLET2 – Электрические розетки
53	15А HORN – Звуковой сигнал
54	15А ROOM – Плафон освещения салона

p, blockquote 19,0,0,0,0 —>

Схема реле

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Обозначение реле

p, blockquote 22,0,0,0,0 —>

TNS RELAY (TAIL)	РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY	РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY	РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY	РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY	РЕЛЕ СТАРТЕРА
BLOWER RELAY	РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY	РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY	РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY	РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY	РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY	РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY	РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY	ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY	РЕЛЕ ДХО
HORN RELAY	РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY	РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

p, blockquote 23,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>

На этом всё. Если Вам есть что добавить – мы будем рады Ваши комментария.

1. Мазда 3 бл – предохранители и реле
2. Мазда 3 бм предохранители и реле
3. Мазда 6 gh предохранители и реле
4. Мазда 6 gg (Атенза) – предохранители и реле

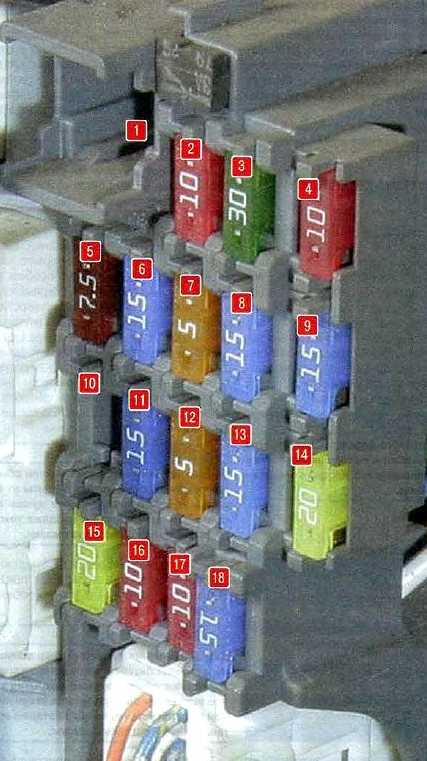

Блок в салоне

Он находится внизу стойки панели, слева около ноги водителя.

Схема

Описание

1	30А Р. WIND IG — Стеклоподъемники
2	10А AFS — Система адаптивного освещения
3	30А D. LOCK — Центральный замок двери
4	SPARE — Резерв
5	7,5А ILLUMI — Освещение панели приборов
6	15А CIGAR — Прикуриватель
7	5А MIRROR — Электропривод боковых зеркал заднего вида
8	15А OUTLET — Электрическая розетка
9	SPARE — Резерв
10	SPARE — Резерв
11	15А ENGINE IG — Система управления двигателем
12	30А D. LOCK — Центральный замок двери
13	15А METER IG — Панель приборов
14	SPARE — Резерв
15	20А WIPER — Стеклоочиститель и стекло омыватель
16	10А A/C — Компрессор кондиционера
17	10А R.WIP — Стеклоочиститель и стекло ­омыватель двери задка
18	15А ROOM — Плафоны освещения салона

Блок под капотом

Расположен в левой части моторного отсека, рядом с аккумулятором.

Фото пример схемы с крышки блока

Схема

Обозначение предохранителей

1	40А HEATER Отопитель
2	40А PTC Дополнительный подогреватель
3	30F P. WIND Электро стеклоподъемники
4	40A IGKEY2 Система пуска двигателя
5	40F BTN Защита электрических цепей
6	60A ABS MOTOR Анти блокировочная система
7	30F FAN Электро вентилятор системы охлаждения двигателя
8	20A AUX HEATER Автономный отопитель
9	30А AD FAN Электро вентилятор системы охлаждения двигателя
10	50А PRECRASH Система пред. аварийной безопастности
11	40А DEFOG Обогреватель заднего стекла
12	40А Р. SEAT Электропривод регулировки сиденья
13	10А А/С MAG Система кондиционирования
14	15А OUTLET Электрическая розетка
15	Резерв
16	Резерв
17	15А SUN ROOF Электропривод люка крыши
18	20А SEAT WARM Электрообогрев сидений
19	15А TAIL Блок управления оборудованием салона
20	25А BOSE Аудиосистема
21	20А H/CLEAN Омыватель фар
22	15А FOG Противотуманные фары
23	25А CLOSER Электропривод замка двери
24	Резерв
25	Резерв
26	5А STOP Стоп-сигналы
27	15А HORN Звуковой сигнал
28	5А EGI Система управления двигателем
29	10А HAZARD Указатели поворота и аварийная сигнализация
30	Резерв
31	10А STEERING LOCK Электронная система блокировки рулевого вала
32	10А ENGINE+B Система управления двигателем
33	Резерв
34	40А IGKEY1 Защита электрических цепей
35	Резерв
36	GLOW SIG Свечи
37	Резерв
38	7,5А M. DEF Электрообогрев зеркал
39	30А ABS SOL Антиблокировочная система и система стабилизации
40	15А HEAD LOW R Правая лампа ближнего света фар
41	15А HEAD LOW L Левая лампа ближнего света фар
42	10А HEAD HIGH R Правая лампа дальнего света фар
43	10А HEAD HIGH L Левая лампа дальнего света фар
44	15А INJ Форсунки
45	20А FUEL PCM Топливный насос
46	GLOW Свечи
47	10A PCM Система управления двигателем
48	10A EGI INJ Форсунки

Назначение реле и схема

R1	А/С RELAY Реле компрессора кондиционера
R2	EGI MAIN GLOW RELAY Главное реле
R3	HEAD LOW RELAY Реле ближнего света фар
R4	STARTER RELAY Реле стартера
R5	HORN RELAY Реле звукового сигнала
R6	BACK RELAY Реле задних фонарей
R7	EGI MAIN FUIL PUMP RELAY Реле топливного насоса
R8	OUTLET RELAY Реле электрической розетки
R9	FAN RELAY Реле малых оборотов вентилятора системы охлаждения двигателя
R10	AD FAN RELAY Реле малых оборотов вентилятора системы охлаждения двигателя
R11	HEAD HIGH RELAY Реле дальнего света фар
R12	FAN#2 RELAY Реле высоких оборотов вентилятора системы охлаждения двигателя
R13	AD FAN#3 RELAY Реле высоких оборотов вентилятора системы охлаждения двигателя
R14	DEFOG RELAY Реле обогревателя заднего стекла
R15	AT MAIN STARTER2 RELAY Реле стартера
R16	FOG RELAY Реле передних противотуманных фар
R17	DEICER RELAY Реле обогревателя стекла
R18	HEATER RELAY Реле обогревателя

Блок под капотом

Устанавливается рядом с аккумулятором

1. 30А Обогрев выпускного коллектора
2. 30А Впрыск топлива
3. 30А Аварийна сигнализация / 40А Омыватель фар
4. 80А Главный предохранитель
5. 60А Центральный замок, Генератор
6. 30А Вентилятор
7. 60А ABS — АБС
8. 40А Вентилятор отопителя
9. 15А Кондиционер
10. Резерв
11. 15А Полный привод
12. 15А Фара ближнего света — левая
13. 15А Фара ближнего света — правая
14. 20А Фара дальнего света — левая
15. 20А Фара дальнего света — правая
16. 40А Вентилятор отопителя
17. 30А Вентилятор
18. Резерв
19. 80А Основной предохранитель
20. Резерв
21. 30А Аварийная сигнализация
22. 30А Вентилятор кондиционера

Рядом с данным блоком могут крепится как отдельные реле и так целый блок в зависимости от уровня электрического оснащения.

Схема

Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.

Под капотом

Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.

Устройство со звеньями цепи, которое находится под капотом машины

Также рассмотрим таблицу назначения деталей.

Таблица предназначения деталей прибора, находящегося под капотом авто

БП с реле под капотом

Еще один БП с реле вы можете найти в моторном отсеке, в том месте, где показано на схеме

Что касается назначения звеньев:

Номер компонента	Назначение
1	Основной предохранитель блока.
6	Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы.
7	Устройство защиты цепи сигнала рулевого колеса.
8	Этот компонент защищает цепь третьего по счету вентилятора охладительной системы.
9	Устройство, обеспечивающее защиту проводки стартера машины.
10	Четвертый по счету вентилятор охладительной системы.
11	Звено динамического прибора низких частот.
12	Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла.
13	Устройство хранит от перенапряжения лампочки противотуманных фар.
14	Отвечает за функционирование климат системы, в частности — кондиционера.
15	Основной элемент этого БП.
16	Эта деталь обеспечивает защиту ламп передних фар.
17	Отвечает за работу габаритов машины.
18	Первый по счету вентилятор охладительной системы.
19	Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя.
20	Устройство цепи противотуманных фонарей.
21	Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы.
22	Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса.

Можете ли вы самостоятельно заменить блок предохранителей?

Опрос

• Да
• Нет

Загрузка …

Предохранители и реле Mazda 6 (GH), 2007 — 2012

Основная часть целей питания японского автомобиля защищена предохранителями. Фары, электровентиляторы, бензонасос и другие мощные потребители тока подключены посредством реле. Защитные элементы установлены в монтажных блоках, которые находятся в моторном отсеке и салоне.

В салоне

№ Ток, А Расшифровка 1 30 Стеклоподъемники 2 10 Система адаптивного освещения 3 30 Центральный замок двери 4 — Резерв 5 7,5 Освещение панели приборов 6 15 Предохранитель прикуривателя мазда 6 7 5 Электропривод боковых зеркал заднего вида 8 15 Электрическая розетка 9 — Резерв 10 — Резерв 11 15 Система управления двигателем 12 5 Система безопасности 13 15 Панель приборов 14 — Резерв 15 20 Стеклоочиститель и стеклоомыватель 16 10 Компрессор кондиционера 17 10 Стеклоочиститель и стеклоомыватель двери задка 18 15 Плафоны освещения салона

В моторном отсеке

расположенному в моторном отсеке

№ Ток, А Описание Реле R1 Реле компрессора кондиционера R2 Главное реле R3 Реле ближнего света фар R4 Реле стартера R5 Реле звукового сигнала R6 Задние фонари R7 Реле бензонасоса R8 Электрическая розетка R9 Репе малых оборотов вентилятора системы охлаждения двигателя R10 R11 Реле дальнего света фар R12 Реле высоких оборотов вентилятора системы охлаждения двигателя R13 R14 Реле обогревателя заднего стекла R15 Реле стартера R16 Реле передних противотуманных фар R17 — R18 Реле обогревателя Предохранители 1 40 Отопитель 2 40 — 3 30 Электростеклоподъемники 4 40 Система пуска двигателя 5 40 Защита электрических цепей 6 60 Антиблокировочная система АБС 7 30 Электровентилятор системы охлаждения двигателя 8 20 AUX HEATER 9 30 Электровентилятор системы охлаждения двигателя 10 50 PRECRASH 11 40 Обогреватель заднего стекла 12 40 Электропривод регулировки сиденья 13 10 Система кондиционирования 14 15 Электрическая розетка 15 DIECER 16 — 17 15 Электропривод люка крыши 18 20 Эпектрообогрев сидений 19 15 Блок управления оборудованием салона 20 25 Аудиосистема 21 20 Омыватель фар 22 15 Противотуманные фары 23 25 Электропривод замка двери 24 — 25 — 26 5 Стоп-сигналы 27 15 Звуковой сигнал 28 5 Система управления двигателем 29 10 Указатели поворота и аварийная сигнализация 30 — — 31 10 Электронная система блокировки рулевого вала 32 10 Система управления двигателем 33 — — 34 40 Защита электрических цепей 35 — 36 GLOWSIG 37 — 38 7.5 Электрообогрев зеркал 39 30 Антиблокировочная система АБС и система стабилизации 40 15 Правая лампа ближнего света фар 41 15 Левая лампа ближнего света фар 42 10 Правая лампа дальнего света фар 43 10 Правая лампа ближнего света фар 44 15 Форсунки 45 20 Бензонасос 46 GLOW 47 10 Система управления двигателем 48 10 Форсунки

Замена предохранителей Mazda — 6

Замена предохранителей, расположенных в левом блоке в салоне

Если электрическое оборудование автомобиля не работает, прежде всего проверьте предохранители, расположенные в левом блоке (около основания передней левой стойки кузова).

1. Поверните выключатель зажигания и другие выключатели в положение «Выключено».

Рис. 1.203. Снятие крышки блока предохранителей

2. Снимите крышку блока предохранителей. Для этого нажмите на крышку по направлению стрелки и сдвиньте ее назад (рис. 1.203).

3. Выньте предохранитель из гнезда с помощью щипцов, которые расположены в блоке предохранителей в моторном отсеке.

Рис. 1.204. Пример исправного и перегоревшего предохранителя

4. Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым (рис. 1.204).

5. Вставьте в гнездо новый предохранитель, рассчитанный на такую же величину номинального тока. Проверьте, чтобы предохранитель плотно держался в гнезде. Если предохранитель вставляется не плотно, обратитесь на сервисную станцию официального дилера Mazda для проверки.

Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять нужный предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля (например, предохранитель из гнезда «MIRROR» (зеркало) или «CIGAR» (прикуриватель)).

ВНИМАНИЕВсегда заменяйте перегоревший предохранитель на исправный, который рассчитан на такую же величину номинального тока. В противном случае вы можете вывести из строя систему электрического оборудования автомобиля.

Блок под капотом

Он находится в левой части моторного отсека, под защитной крышкой.

Схема реле

Расшифровка

• 1 — главный предохранитель
• 6 — реле вентилятора системы охлаждения №2
• 7 — реле звукового сигнала
• 8 — реле вентилятора системы охлаждения №3
• 9 — реле стартера
• 10 — реле вентилятора системы охлаждения №4
• 11 — реле динамика низких частот
• 12 — реле обогревателя заднего стекла
• 13 — реле противотуманных фонарей
• 14 — реле кондиционера
• 15 — главное реле
• 16 — реле фар
• 17 — реле габаритов
• 18 — реле вентилятора системы охлаждения №1
• 19 — реле омывателя фар
• 20 — реле противотуманных фар

Схема предохранителей

Описание

1	20А SPARE – Резерв
2	15А SPARE – Резерв
3	10А SPARE – Резерв
4	SPARE – Резерв
5	5А GLOW SIG – Свечи
6	15А INJ – Система управления двигателем
7	10А ENG BAR – Датчик расхода воздуха, система управления двигателем
8	15А ENG BAR2 – Кислородный датчик
9	15А HEAD LR – Ближний свет (правая фара)
10	15А HEAD LL – Ближний свет (левая фара)
11	10А HEAD HL – Дальний свет (левая фара)
12	10А HEAD HR – Дальний свет (правая фара)
13	SPARE – Резерв
14	10А HAZARD – Аварийная сигнализация
15	15А STOP – Стоп-сигналы
16	10А ENG+B – Электронный блок управления двигателем и АКПП
17	SPARE – Резерв
18	20А FUEL PUMP – Топливный насос
19	40А IG KEY 1 – Предохранитель для различных цепей
20	SPARE – Резерв
21	SPARE – Резерв
22	40А GLOW – Зажигание
23	30А IG KEY 2 – Предохранитель для различных цепей
24	40А BLOWER – Электродвигатель вентилятора отопителя
25	40А BTN – Освещение салона, центральный замок
26	20А HEATER – Отопитель
27	40А DEFOG – Обогреватель заднего стекла / стекла задней двери
28	60А ABS – Анти блокировочная система тормозов, предохранитель для различных цепей
29	30А AD FAN – Электродвигатель вентилятора конденса­тора, предохранитель для различных цепей
30	30А FAN – Электродвигатель вентилятора конденса­тора, предохранитель для различных цепей
31	10А TAIL – Габаритные огни, подсветка комбинации приборов
32	10А ILLUMI – Освещение салона
33	10А MAG – Электромагнитная муфта
34	Магнитола
35	30А P.SEAT – Сидения
36	Резерв
37	15А SEAT DEICER – Предохранитель для различных цепей
38	20А H/CLEAN – Очиститель фар
39	15А FOG – Противотуманные фары
40	100А MAIN – Главный предохранитель

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь на канал.

Mazda 6 (GG) — автомобиль, построенный на общей платформе с Ford Mondeo, на японском и европейском рынках стал продаваться с 2002 года, российские продажи первого поколения стартовали в 2003. В 2005 году модель претерпела рестайлинг. В данном материале мы подробно разберем схемы предохранителей Мазда 6 (GG) 1-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Для доступа к монтажному блоку снимите защитную крышку в панели приборов. Общий вид.

Схема предохранителей салонного блока (модели до рестайлинга 2005 г.)
№	Ток, A	Расшифровка
1	15	Система управления двигателем
2	15	Комбинация приборов
3	15	Обогреватель сидений, обогреватель заднего стекла
4	7.5	Подогрев зеркал, предохранитель для различных цепей
5	20	Стеклоочистители и омыватели
6	15	Система ABS, система SRS
7	5	Фонарь заднего хода*
8	15	Кондиционер
9	5	Комбинация приборов
10	15	Предохранитель прикуривателя мазда 6
11	15	Освещение салона, подсветка багажника
12	10	Стеклоочиститель заднего стекла
13	5	Управление зеркалами
14	15	Разъем для подключения дополнительного оборудования
15	20	Электропривод стеклоподъемников
16	30	Центральный замок
17	30	Электропривод стеклоподъемников
R1	—	Реле бензонасоса (fuel pump relay)
R2	—	вентилятор отопителя

Схема предохранителей салонного блока (модели после рестайлинга 2005 г.)
№	Ток, А	Назначение
1	15	Розетка для подключения дополнительного электрооборудования
2	15	Система управления двигателем
3	10	Отопитель
4	5	Управление зеркалами
5	10	Антиблокировочная система тормозов ABS, система активной безопасности (подушки)
6	15	Обогреватель сидений, обогреватель заднего стекла
7	5	Подсветка аудиосистемы
8	15	Комбинация приборов
9	10	Стеклоочиститель заднего стекла / стеклоочиститель задней двери
10	30	Центральный замок
11	15	Разъем для подключения дополнительного оборудования
12	20	Омыватели и стеклоочистители
13	15	Освещение салона и багажника
14	—	Резерв
15	—
16	—
R1	Реле бензонасоса (fuel pump relay)
R2	вентилятор отопителя

В моторном отсеке

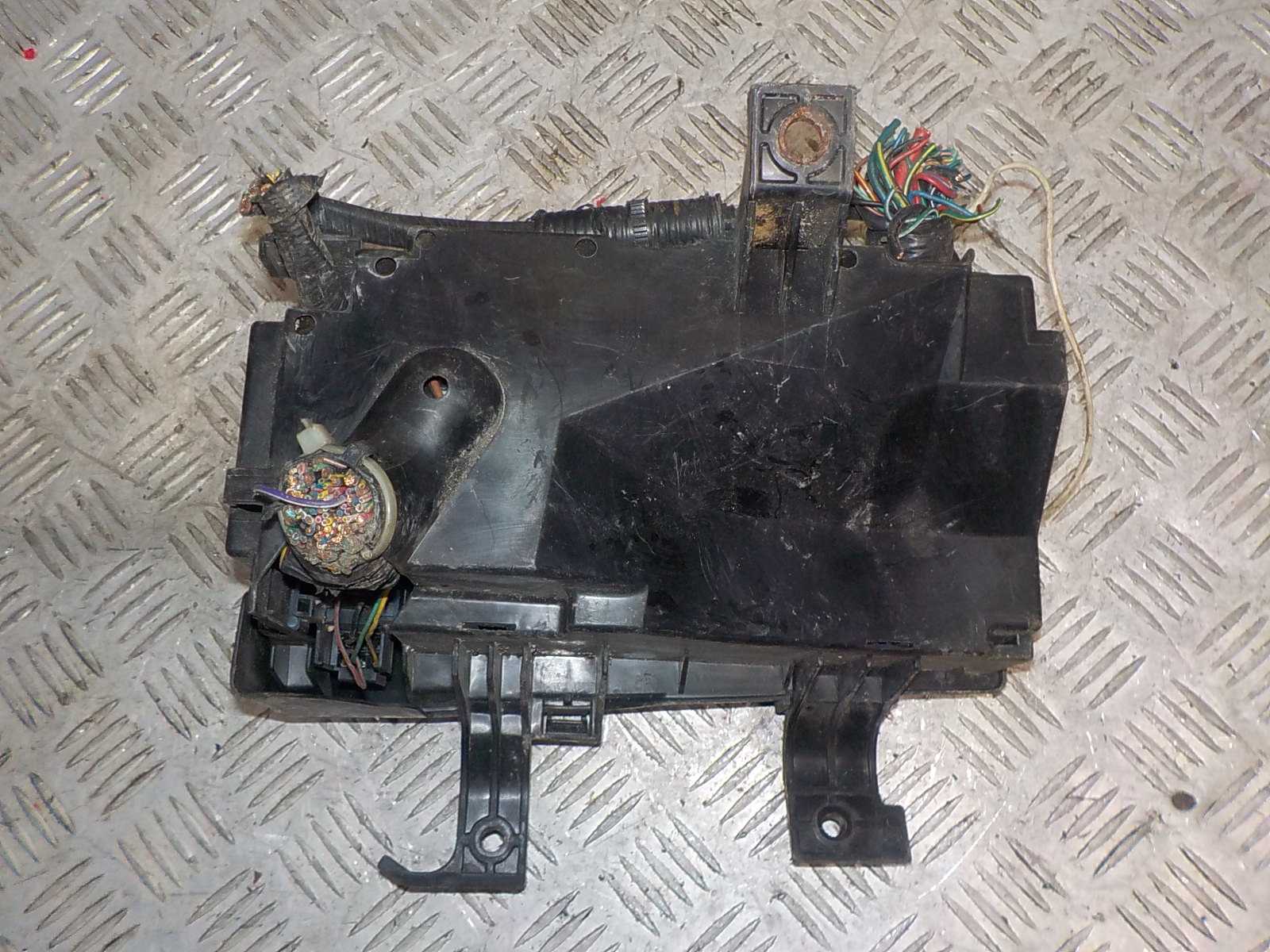

Расположен в левой части моторного отсека рядом с АКБ. Общий вид блока.

• Ford transit схема топливной системы



• Схема проводки газель 402 двигатель



• Схема отопителя опель вектра а



• C1051 ошибка ssangyong rexton



• Схема задней двери ваз 2131
