Замена гидрокомпенсаторов газель 406 двигатель

Устройство гидрокомпенсаторов

Система устройства гидрокомпенсатора хоть и «тонкая штука», но совсем не сложная . Гидрокомпенсатор состоит из клапана, плунжера, поршня, корпуса и стопорного кольца. При работающем двигатели распредвальный кулачек находясь в верхней точки движения, относительно компенсатора располагаясь тыльной стороной.

Вследствие чего, гидрокомпенсатор не принимает не каких усилий, что позволяет внутренней пружине выдавить плунжер, благодаря этому зазор исчезает. В пространство, которое появилось под плунжером, через клапан попадает масло. После полного заполнения гидрокомпенсатора моторным маслом, давление внутри двигателя и давление гидрокомпенсатора сравнивается и клапан закрывается.

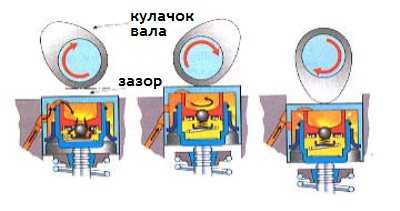

Когда кулачок распредвала поворачивается к гидрокомпенсатору выпуклой стороной, он под усилием начинает толкать его вниз. Наполненный моторным маслом компенсатор имеет довольную жесткость, для того чтобы без потерь передать усилие на движущиеся распредвала , а они в свою очередь на ГРМ. В таком процессе, небольшая часть масла выходит из гидрокомпенсатора , в результате образуя небольшой зазор, который был в начале всего цикла.

Принцип работы гидрокомпенсатора позволяет не допустить рабочих зазоров ДВС, а также не допускает зазоров даже при горячем двигателе, и зазоров связанных с износом ГРМ.

Прицеп легковой: Авито, Сландо, Авто ру, Оlx. Где купить

Не забываем про ситуации, когда на холодную стук слышно, а на горячую он пропадает. Тут точно причина не в низкой температуре масла. Подобное явление частое. Потому автовладельцы часто игнорируют эту симптоматику, поскольку стук вскоре пропадает.

При постукивании одного гидрокомпенсатора можно попробовать такой метод ремонта:

• проверните коленчатый вал так, чтобы открылся клапан, подходящий к проблемному ГК;
• проверните клапан с пружиной на угол, чтобы удалось сдвинуть элементы, которые неправильно стоят;
• запустите мотор.

Если после этого стук не исчез, без полноценной профессиональной диагностики не обойтись. Подобная методика ремонта актуальна для ВАЗов и Приоры, например.

Когда не разогретый движок стучит, страшного тут ничего нет. Вероятнее всего, смазочное вещество пока еще густое и не успело прогреться. То есть стуки на холодную допустимы и с ними можно спокойно ездить дальше. Если же звук не пропадает после прогрева, тогда оставьте авто в покое до устранения неисправностей.

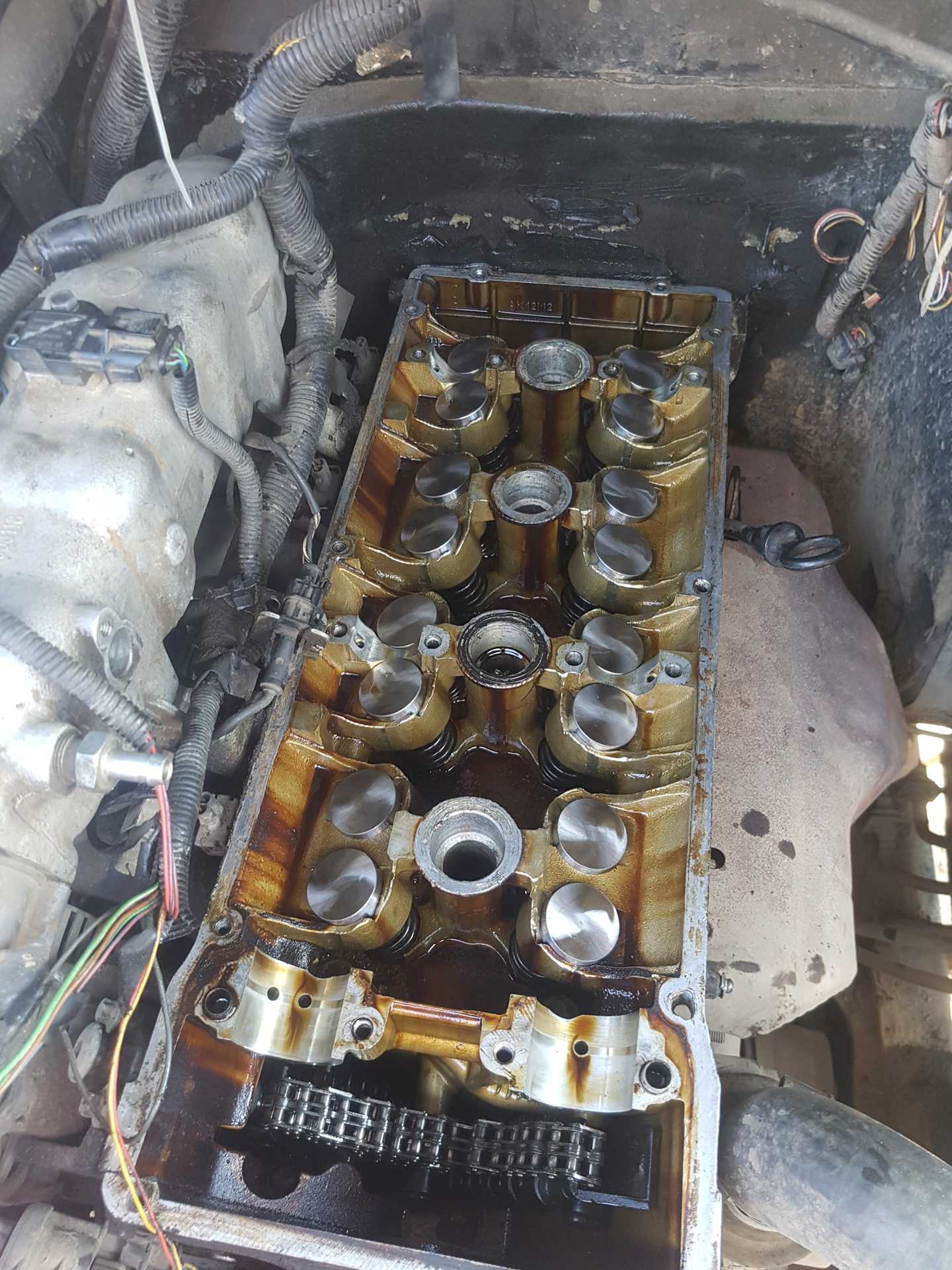

Проверка гидрокомпенсаторов

Теперь перед автомобилистом стоит задача узнать, компенсаторы на его автомобиле рабочие или нет. Как лучше поступить в подобной ситуации?

• Первый вариант предусматривает снятие клапанной крышки. Метод более наглядный и позволяет практически наверняка гарантировать правильный диагноз. Но выполнение более сложное из-за демонтажных работ;
• Второй вариант не требует, чтобы демонтировались элементы. Но здесь понадобится хороший слух. Для его улучшения лучше воспользоваться фонендоскопом. Прислушиваясь к работе ГК на разных режимах, можно найти источник проблем.

На каком варианте остановиться? Тут решать вам.

Оба метода проверки имеют свои сильные и слабые стороны. Новичку в таких делах я бы рекомендовал начать с прослушивания гидрокомпенсаторов. Если прослушка ничего не даст, тогда откроете клапанную крышку, и более наглядно рассмотрите состояние элементов.

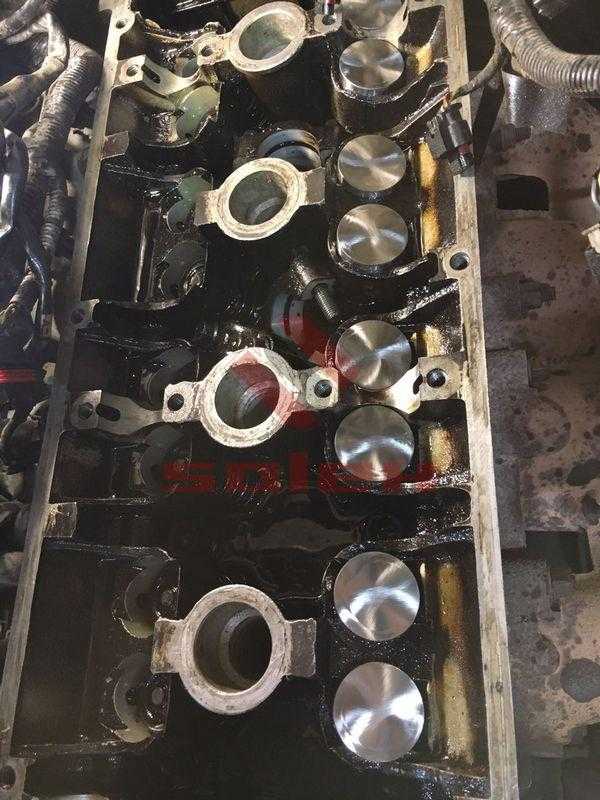

После снятия привода

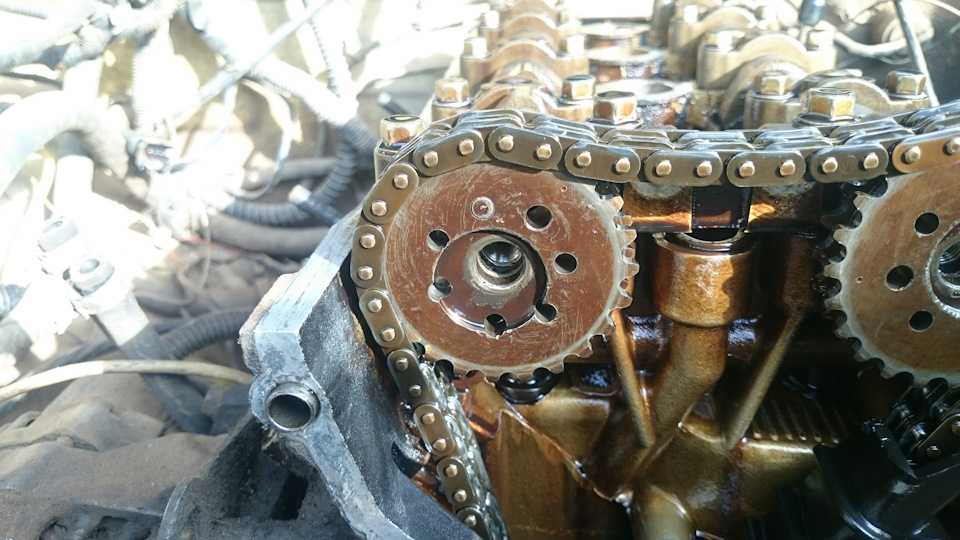

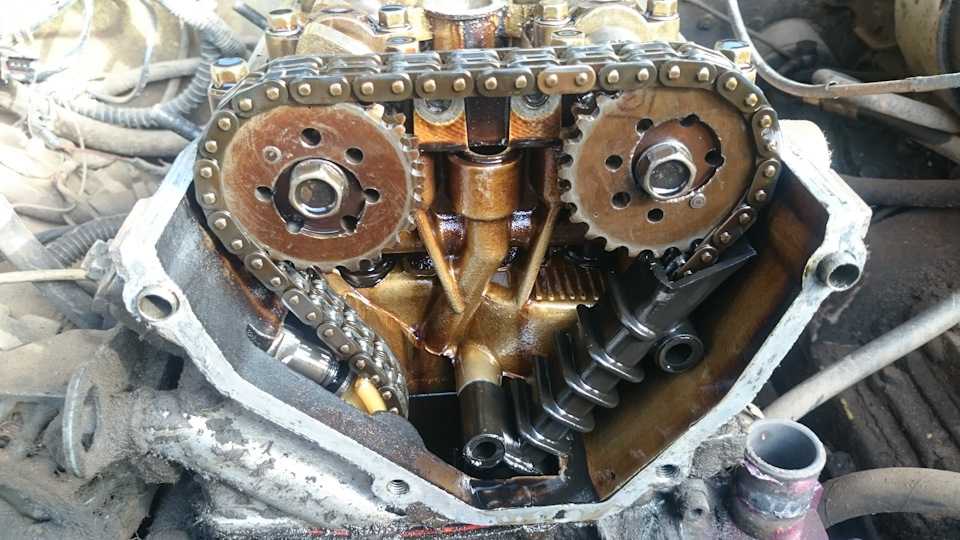

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

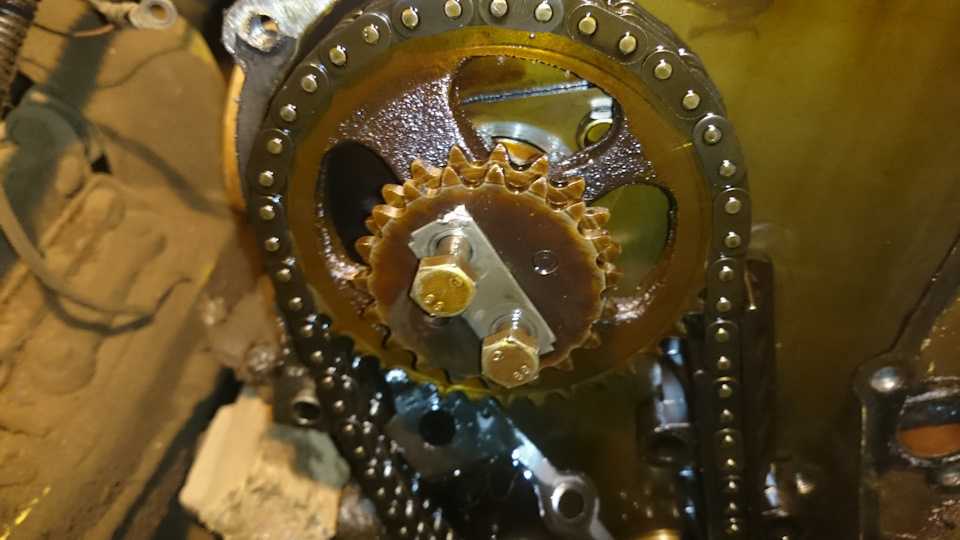

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Назначение и принцип работы гидрокомпенсаторов

Гидравлические компенсаторы, или гидрокомпенсаторы, это составная часть системы газораспределительного механизма (ГРМ) в цилиндре ДВС. При прогреве двигателя детали ГРМ нагреваются, что приводит к увеличению их размеров. Поэтому между деталями ГРМ оставляются тепловые зазоры — от 0,15 мм на впускных клапанах и до 0,35 мм на выпускных. Одной из проблем ГРМ является механический износ и увеличение зазоров клапанов, в результате чего клапаны не открываются или не закрываются полностью. Результатом этого становится снижение мощности автомобиля, затруднения с пуском мотора и повышение токсичности выхлопа. Причиной этого является загорание топлива во впускном коллекторе или недостаточная наполняемость цилиндров двигателя топливной смесью. Дизельные же автомобили в результате неправильного размера тепловых зазоров и вовсе становятся неработоспособными.

Для регуляции размеров зазоров клапанов ранее применялась механическая настройка рычагов и шайб, затем появились механические толкатели, а на современных автомобилях их сменили гидравлические компенсаторы. Гидрокомпенсаторы в автоматическом режиме изменяют свою длину на размер, равный тепловому зазору в ГРМ.

По своему устройству гидрокомпенсатор представляет собой:

• корпус в виде цилиндрического толкателя или составной части головки цилиндров;
• расположенная в корпусе плунжерная пара, состоящая из втулки и плунжера (шарикового подпружиненного клапана), зазор между втулкой и плунжером — около 8 мм;
• пружины плунжера;
• обратный клапан.

Работа гидрокомпенсатора состоит из нескольких этапов.

1. На первом этапе кулачок распредвала расположен в противоположной стороне от гидрокомпенсатора. Плунжерная пружина выдвигает плунжер, в результате чего увеличивается зазор. В полость под плунжером поступает масло через масляный канал, после чего под воздействием плунжерной пружины клапан закрывается. На этом этапе плунжер поднимается и компенсирует зазор.
2. Под воздействием распределительного вала кулачок начинает давить на толкатель и перемещает его в нижнее положение. Шариковый клапан закрывается, а плунжерная пара начинает работать как жесткий элемент из-за того, что масло не сжимается.
3. При перемещении плунжерной пары вниз часть масла вытекает из полости, что компенсируется дополнительными порциями масла из системы авто. Длина гидравлического компенсатора незначительно увеличивается, образуя зазор. Его размер выравнивается порциями масла, которые подаются из системы смазки автомобиля.

Главный плюс гидрокомпенсаторов — абсолютно автоматический режим работы, не требующий регулировки, так как гидрокомпенсатор всегда подбирает необходимый зазор.

Регулировка клапанов Газель Некст

На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next. Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).

Устройство гидрокомпенсаторов

Система устройства гидрокомпенсатора хоть и «тонкая штука», но совсем не сложная. Гидрокомпенсатор состоит из клапана, плунжера, поршня, корпуса и стопорного кольца. При работающем двигатели распредвальный кулачек находясь в верхней точки движения, относительно компенсатора располагаясь тыльной стороной.

Вследствие чего, гидрокомпенсатор не принимает не каких усилий, что позволяет внутренней пружине выдавить плунжер, благодаря этому зазор исчезает. В пространство, которое появилось под плунжером, через клапан попадает масло. После полного заполнения гидрокомпенсатора моторным маслом, давление внутри двигателя и давление гидрокомпенсатора сравнивается и клапан закрывается.

Расположение распределительного вала

На современных авто чаще всего используют механизм с верхним расположением распределительного вала, что позволило уменьшить металлоемкость конструкции и как следствие – увеличение надежности.

Поскольку при нагреве металл расширяется, а клапана постоянно находятся в зоне высокой температуры, для предотвращения его поджимания, вследствие чего он неплотно садится в седло, предусмотрен тепловой зазор между стержнем клапана и кулачном распредвала.

При этом тепловой зазор имеет определенную величину, чтобы обеспечить максимально возможное открытие клапана, исключая его поджимание.

Раньше у двигателей с верхним расположением распределительного вала тепловой зазор регулировался путем помещения между стержнем клапана и кулачком распредвала регулировочных шайб определенной толщины.

Недостатком применения этих шайб являлась потребность в периодической проверке зазора и регулировке его путем подбора шайб.

Сейчас же для обеспечения теплового зазора все чаще применяются гидрокомпенсаторы, по-народному — гидрики, использование которых исключил потребность в регулировке зазора, и все потому, что зазор регулируется за счет давления масла.

Располагаются гидрокомпенсаторы, как и регулировочные шайбы, между стержнем клапана и кулаком распредвала.

Внешне гидрик выглядит как небольшой поршенек, поэтому в головке предусмотрены посадочные места под них.

Возможные неисправности

Повышенный шум сразу после пуска двигателя:

Вытекание масла из части гидротолкателей во время длительной стоянки.

Шум, исчезающий спустя несколько секунд после пус­ка двигателя, не является признаком неисправности, так как из части гидротолкателей, находившихся под нагрузкой клапанных пружин открытых клапанов (кана­лы подачи масла остались открытыми), вытекло масло, недостаток которого восполняется в начале работы двигателя

Прерывистый шум в режиме холостого хода, исчезающий при повышении частоты вращения коленчатого вала:

— Повреждение или износ шарика обратного клапана

— Загрязнение механизма гидротолкателя продуктами из­носа при несвоевременной замене масла или его низ­ком качестве

Очистите детали механизма от загрязнений. Применяйте масло, рекомендуемое в руководстве по эксплуатации

Повышенный шум в режиме холостого хода прогретого двигателя, исчезающий при повышенной частоте вращения коленчатого вала и полностью отсутствующий на холодном двигателе:

— Перетекание масла через увеличенные вследствие изно­са зазоры между плунжером и гильзой гидротолкателя

Замените изношенный гидротолкатель в сборе

Повышенный шум, возникающий при высокой частоте вращения коленчатого вала и исчезающий при малой частоте:

— Вспенивание при избытке масла (выше верхней метки на щупе) в масляном картере из-за его взбалтывания коленчатым валом. Попадание воздушно-пенной масля­ной смеси в гидротолкатели нарушает их работу

Доведите уровень масла в масляном картере до нормы

— Засасывание воздуха масляным насосом при чрезмер­но низком уровне масла в масляном картере

Доведите уровень масла в масляном картере до нормы

— Повреждение маслоприемника из-за деформации мас­ляного картера при ударе о дорожное препятствие

Отремонтируйте или замените дефектные детали

Постоянный шум одного или нескольких клапанов, не зависящий от частоты вращения коленчатого вала:

— Возникновение зазора между толкателем и кулачком распределительного вала из-за повреждения или за­грязнения деталей гидротолкателя

Снимите крышку головки блока цилиндров, установите поочередно кулачки распределенного вала выступами вверх и проверьте наличие зазора между толкателями и кулачками.

Утапливая (например, деревянным клином) проверяемый гидротолкатель, сравните скорость его перемещения с остальными. При наличии зазора или повышенной скорости перемещения разберите гидро­толкатель и очистите его детали от загрязнений или за­мените гидротолкатель

После запуска холодного двигателя возможно появление стука гидротолкателей клапанов, который должен исчезнуть по мере прогрева двигателя до температуры охлаждающей жидкости плюс 80. 90 °С.

Газель Бизнес УМЗ 4216 с гидрокомпенсаторами, регулировка клапанов. Видео

Покажем как своими силами произвести регулировку клапанов в двигателе УМЗ 4216 с гидрокомпенсаторами на автомобиле Газель Бизнес. Отцепляем всё лишнее, снимаем клапанную крышку. Установили метку:

На данном двигатели клапана не освобождаются, они у нас всегда в зажатом положении. Как нам определить с какого цилиндра начать настройку. Для этого мы берём какую нибудь ровную планку. Ставим её между третьим и четвёртым клапаном и видим куда у нас идёт наклон. По этому наклону мы можем определить, зажат или не зажат клапан. Т.е. если у нас наклон идёт в сторону четвёртого клапана, это значит что четвёртый клапан у нас сейчас ослабленный, а «нажат» третий клапан. Это нам говорит о том, что настройки начинаются с первого цилиндра.

Значит настраиваем первый, второй клапан, затем четвёртый. Как происходит настройка клапанов, сначала срываем гайку:

Затем выкручиваем болт, до того момента как на него перестанет давить гидрокомпенсатор. Как только это происходит, мы делаем на выпускных клапан один полный оборот, на впускных клапанах полтора оборота. Хотя в методичках пишут, что на всех клапанах необходимо делать, два, два с половиной оборота. Но как показала практика, когда делаешь 2.5 оборота, особенно когда машина эксплуатируется на газу, сёдла клапанов начинают подгорать и в итоге гидрокомпенсатор не может компенсировать это нажатие, начинать прогорать клапан.

Видео регулировка клапанов на двигателе УМЗ 4216 с гидрокомпенсаторами в Газель Бизнес:

Резерв видео по регулировка клапанов в Газель Бизнес с двигателем УМЗ 4216:

По идеи регулировать клапана на двигателе с гидрокомпенсаторами не нужно. Но после такой регулировки двигатель работает значительно тише и мягче. Тем у кого стоит газ, это делать просто необходимо. После какого пробега рекомендуется регулировать клапана? Всё зависит от стиля езды, топлива. Кто то без особых проблем сможет проехать 70 тыс. км., а у других уже на 40 тысячах подгорает сёдла и клапан проваливается.

Примерные рекомендации по ремонту

Пусть неисправность вызвана причиной, указанной под номером 1 или 2. Тогда компенсатор подлежит замене, и других вариантов быть не может. Если говорить о «причине 3», обычно рекомендуют провести чистку компенсатора, но для этого придётся выполнить демонтаж.

Четыре вида модулей гидрокомпенсатора

Лучше уж сразу заменить неисправный модуль, не прибегая к его разбору. Диаметр корпуса модуля не превышает 10-15 мм, и ремонт будет выполнить трудно.

Если шум компенсаторов появляется на повышенных оборотах, делают вывод о вспенивании масла (см. выше). Причину неисправности тогда ищут так:

1. Проверяют уровень масла на холодном двигателе;
2. Если нужно, масло доливают или сливают лишнее. Последнее действие выполнить просто: вместо щупа устанавливают трубку от капельницы, а саму жидкость вытягивают «грушей»;
3. Заводят двигатель, постепенно повышают обороты;
4. Если эффект с шумами проявляется снова, делают вывод, что воздух попадает в систему смазки через повреждённые детали.

В последнем случае владельцу прямая дорога на сервис. Желаем успеха.

Гидрокомпенсаторы Приора Функции, принцип работы, признаки неисправности, этапы ремонта на промышленном портале Myfta.Ru

Гидрокомпенсаторы Приора являются невероятно важными деталями автомобиля, которые позволяют уменьшить уровень износа многих деталей авто и сделать их работу значительно мягче.

Гидроотекатели двигателя, которые могут устанавливаться на Приору, выполняются в виде специальных цилиндрических толкателей. Расположены они между клапанами и кулачковым валом. Такие детали совмещают в себе две очень важные функции: устранение возможных зазоров в приводе и передача усилия к клапанам от кулачкового вала.

Работа гидрокомпенсатора Приоры основана на известном принципе, предполагающем несжимаемость моторного масла, которое постоянно заполняет внутреннюю полость гидроотекателя при работе двигателя.

Также при появлении в приводе клапана зазора плунжер механизма перемещается, что обеспечивает постоянный контакт указанного толкателя с кулачком распредвала без зазора.

Благодаря работе ГК совершенно исчезает необходимость регулировки клапанов во время технического обслуживания.

Время, когда нужно проводить замену гидрокомпенсатора на Приоре, определить не сложно, ведь почти все неисправности могут быть диагностированы по достаточно характерному шуму, который издает газораспределительный механизм во время работы двигателя на различных режимах.

Итак, для того, чтобы устранить шум, нужно выполнить такие действия:

1. Сначала нужно поставить коленчатый вал в такое положение, в котором издающий шум клапан начнёт медленно приоткрываться. Клапан непременно повернется при малейшем повороте пружины.
2. Теперь можно запустить двигатель, если вам не удалось избавить от шума, то нужно снова повторить действие, описанное в первом пункте.
3. Но, если желаемый результат всё же не достигнут, то нужно сначала проверить состояние пружины, а затем измерить зазоры между направляющими втулками и стержнями клапанов. Если вдруг вы нашли увеличенные зазоры, то их обязательно нужно устранить.

Если же и пружина, и клапан исправны, но стук всё равно присутствует, то нужно произвести замену гидрокомпенсаторов на Приоре.

Для того чтобы сделать это, нужно провести следующие манипуляции:

1. Сначала отсоединяем от клеммы минус, которая находится на аккумуляторной батарее, провод, а затем извлекаем распределительные валы из опор головки блока, находящихся на цилиндре. Кстати, значительно удобнее извлекать ГК с помощью присоски или достаточно сильного магнита.
2. Дальше нужно из гнезда головки блока цилиндров извлечь сам механизм, а после этого смазать гнездо моторным маслом, после чего установить его обратно.
3. Все остальные гидроотекатели могут быть заменены аналогичным образом.
4. Теперь осталось лишь установить распределительный вал и остальные детали, принадлежащие газораспределительному механизму. Устанавливать их нужно в обратном снятию порядке.

Среди них можно назвать такие:

• появление повышенного шума сразу же после запуска двигателя;
• прерывистый шум, проявляющийся в режиме холодного хода.
• вытекающее масло во время стоянки.

Правда, стоит разбираться в том, какие признаки связаны с поломкой двигателя, а какие ничего не значат. Так, например, признаком неисправности не является шум, который исчезает спустя несколько секунд после запуска двигателя.

Когда стучат гидрокомпенсаторы на Приоре, их непременно нужно поменять. Можно провести и профилактические действия, которые заключаются в очистке различных загрязнений механизма. Кстати, чаще всего загрязнения являются причиной низкого качества масла или его несвоевременной замены

Очень важно, чтобы все детали механизма были тщательно очищены от любого рода загрязнений

Нарушить работу этого устройства может и попадание в него воздушно-пенной смеси. При этом снова становится актуальным вопрос, как поменять гидрокомпенсаторы на Приоре. Всё должно происходить согласно инструкции. Кстати, замена ГК занятие весьма сложное, требующее соблюдения всех правил. Да и менять нужно весь комплект, ведь только тогда можно обеспечить автомобилю работу без поломок.

Срок службы и правильная работа

Гидрокомпенсаторы змз, как впрочем и другие гидрики, являются гидромеханической парой и имеют конечный срок службы. В китайском исполнении, тарахтения начинаются где то в районе 60-80 тысяч километров, в немецком после 150 тысяч, не ранее. Самым главным параметром их работы является давление масла. Длительное время приезжали клиенты, которые жаловались на “тарахтение” гидриков на холостом ходу, мы их меняли на немецкие, но картина сильно не изменялась. Чтобы не быть голословным, я сделал свой достаточно точный масломер (прибор для измерения давления масла) и провел ряд экспериментов. Резюме следующее: гидрокомпенсаторы змз 409, 405, 406 нормально работают при давлении масла на холостых оборотах не менее 1, 2 кг. В подавляющем количестве случаев, особенно это касается змз 409 на патриотах, давление около 1 кг. Самое противное, что это не результат износа двигателя, а следствие заводских прошивок ЭБУ, где в угоду экологии, уменьшают обороты холостого хода. Или не понимая или наплевав на давление масла.

Регулировка клапанов Газели бизнес 4216

Как осуществляется регулировка клапанов Газель 4216? Такой вопрос вызывает интерес автомобилистов. Когда Газель мчится по дороге, опытный водитель всегда слышит, как работает автомобиль, нет ли каких-нибудь неполадок.

Так выглядит 4216 двигатель для автомобиля Газель

Для чего нужно регулировать клапаны

Если вдруг появляется посторонний шум при работе двигателя, то, скорее всего, придется проверять двигатель или клапаны. Диагностика Газели:

1. Лучше всего ревизию сделать с помощью стетоскопа, подойдет для этого случая модель К-69М ГАРО.
2. Двигатель газели при этом должен быть прогрет, и проверять нужно при различной частоте вращения коленвала.
3. Придется внимательно прислушиваться на самой маленькой частоте вращения, потом на средней, начиная с распределительного механизма, а затем проверяя работу клапанов (750-1000 мин.-1).

Звуки от поврежденных клапанов слышны лучше всего в том месте, где находится головка, над местами их расположения.

Разобранный двигатель 4216

Но если звуки слишком громкие и идут они от клапанов или толкателей или если частота вращения коленвала увеличивается, а эти звуки сливаются в общий гул, то двигатель находится в порядке.

Необходима регулировка клапанов Газель 4216, если они периодически стучат, то проявляясь, то исчезая, если резко менять частоту вращения коленчатого вала.

Регулировка клапанов Газели 4216

Как выполняется регулировка клапанов Газели

Чтобы отрегулировать в двигателе автомобиля Газель бизнес-класс клапан, не требуется повышенное мастерство. Это больше техобслуживание, чем настоящий ремонт Газели. И провести его можно собственными силами. У каждого хозяина в запасе имеются многочисленные гаечные ключи, которые сейчас пригодятся, особенно понадобится ключ на 36 при вращении коленвала, когда необходима будет регулировка клапанов Газели.

1. Процесс начинается с того, что откручиваются болты, чтобы можно было свободно снять крышку клапанов. Здесь профессиональные водители советуют заодно проверить, в каком состоянии находится прокладка под крышкой, так как бывает, что ее давно уже пора заменить, а раз представился такой удобный случай, то лучше не откладывать.
2. Не все автомобили УМЗ-4216 оснащены инжекторной системой впрыска топлива, но если эта система есть, то до клапанов добраться намного проще, потому что в этом случае снимать ресивер не нужно. Но шланги и электропроводка в этом месте не дают свободно снять клапаны, поэтому шланги нужно обязательно отсоединить, а электропроводку аккуратно отодвинуть, чтобы не мешала.
3. Теперь нужно предельно сконцентрироваться, потому что предстоит выставить четко положение коленвала. На его звездочке находится метка, которая при совмещении должна совпасть с меткой на шпонке. Ее легко найти — рядом с приводом вентилятора.
4. Коленвал выставляют, используя гаечный ключ на 36 мм. Метки совпали, а теперь регулируем в определенной последовательности каждый клапан, соблюдая такую очередность: 1 — 2 — 4 — 6.
5. Опять же коленвал должен быть провернут вполоборота по часовой стрелке, и очередь следующей партии: 3 — 5 — 7 — 8.
6. Чтобы убедиться в том, что клапаны будут работать нормально, необходимо проверить зазоры. На холодном двигателе он не должен превышать 0,4, если же двигатель прогретый — 0,3.

   Проверка зазоров клапанов 4216

7. Когда клапаны прошли строгий контроль, отрегулированы, необходимо вернуть крышку на место, шланги присоединить, привести в порядок электропроводку и проверить качество собственной работы электросхемы Газели, заведя автомобиль. Остается только прислушаться — не возникает ли посторонних звуков, которые бы говорили о неисправности.
8. Может возникнуть необходимость отрегулировать клапаны, если при сборке не затянули как следует ось коромысла, но стоит отрегулировать ее до отметки 0,3, заменить радиатор, и все будет в порядке.

Так выглядят гидрокомпенсаторы в сборе для Газели 4216

Это может произойти, если в гидрокомпенсатор попал воздух. Значит, моторное масло в картере на верхнем или нижнем уровне: нередко такое происходит, когда машина оказалась на долгое время под уклоном. Происходит сбой, когда из испорченного масляного фильтра попали загрязнения на прецизионные поверхности или шлам от моторного масла, которое оказалось низкого качества.

Как определить неисправный гидрокомпенсатор змз 406

Как дефектовать гидрокомпенсаторы? Один легко продавливается, это понятно, в металл его. А вот остальные, при сильном нажатии на внутренний пятачок, из отверстия выдавливается масло. Это нормально, или гидрик не должен никак реагировать на давление пальцев рук? В данном материале рассмотрим вопрос, как проверить гидрокомпенсаторы на работоспособность, а также вероятные причины их нештатного функционирования

Симптомом, который обращает на себя внимание, является их характерный стук, явно различимый при работающем двигателе. Причем проявляться посторонний звук может как на холодном двигателе, так и после его прогрева

В ряде случаев стук гидрокомпенсаторов сопровождает работу двигателя под нагрузкой на низких оборотах. Например, при подъеме в гору на высокой передаче, или резком нажатии на педаль газа.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения

Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Присадка Ликви Моли для гидрокомпенсаторов: стоит ли пользоваться

Присадка в масло Стоп шум гидрокомпенсаторов Ликви Моли

Современный производитель Liqui Moly выпускает специальную присадку для моторного масла, которая позволяет избавиться от шума гидрокомпенсаторов, который происходит из-за недостаточной смазки. Вещества, содержащиеся в присадке стоп-шум гидрокомпенсаторов Liqui Moly, позволяют очищать масляные каналы даже в труднодоступных местах. Смазывающие свойства моторного масла улучшаются, увеличивается его вязкость, что помогает избавиться от шума. Такую присадку вполне можно использовать, если после замены масла застучали гидрокомпенсаторы.

Таким образом, гидрокомпенсатор – это важная деталь в автомобиле, которая обеспечивает правильную работу двигателя. Автовладелец должен понимать, что при возникающем стуке необходимо сразу начинать искать его причины. Если самостоятельно не получается узнать, как определить стучащий гидрокомпенсатор, то следует обратиться в автосервис. Там специалисты быстро определят причины и устранят проблему. Иногда устранение стука гидрокомпенсаторов возможно без разбора, но в ряде случаев потребуется их замена или ремонт.

Характерные неисправности

Прежде чем изучать снятый гидрокомпенсатор, нужно определить неработающий элемент. Компенсаторы стоят на клапанах, потому их количество равняется количеству предусмотренных на двигателе клапанов.

Проверку можно сделать, не снимая распредвал. Но сначала нужно понять, почему даже новые элементы выходят из строя. Выделяют 4 главных неисправности.

• Увеличивается зазор, предусмотренный между самим плунжером и его втулкой. В итоге начнет утекать масла. Компенсатор не сможет, скажем так, выбирать тепловые зазоры;
• Наблюдается негерметичное закрытие клапана. Такое происходит редко, но исключать не стоит. Из-за этого между плунжером и втулкой не сможет создаваться нужное давление;
• Заклинивание плунжерной пары. Втулка работает так, что она должна перемещаться свободно относительно установленного плунжера. Если этой свободы нет, здравствуй заклинивание;
• Засорения. Загрязняются масляные каналы. Потому гидрокомпенсаторы (ГК) работать не могут.

Есть достаточно обширный перечень видео и фото руководств, по которым можно выполнить проверку.

Автомобилисту важно сказать, какой стучит из имеющихся ГК, чтобы отремонтировать его, поменять и восстановить нормальную работу двигателя

Стоит заметить, что на некоторых автомобилях гидрокомпенсаторы отсутствуют. Так предусмотрена несколько иная технология.

Чаще всего автомобилисты обращаются с такими вопросами, будучи владельцами следующих авто:

• Газель;
• Шевроле Ланос;
• Фольксваген Поло;
• Лада Приора 16 клапанов;
• Дэу Нексия 8 клапанов;
• Шевроле Нива;
• ВАЗ 2110;
• Лада Калина;
• Ниссан Альмера и пр.

Не важно, какая у вас машина или двигатель. В распоряжении может оказаться мотор ЗМЗ 406, либо неисправность возникла на ВАЗ 2112

Несмотря на незначительную разницу в конструкциях, проверяются и ремонтируются ГК примерно одинаково. Существенных отличий нет.

Приступая к работе, предварительно убедитесь, что вы знаете, где находятся компенсаторы, и как следует поступить при выявлении неисправного элемента.

Замена гидрокомпенсаторов змз 406 своими руками видео

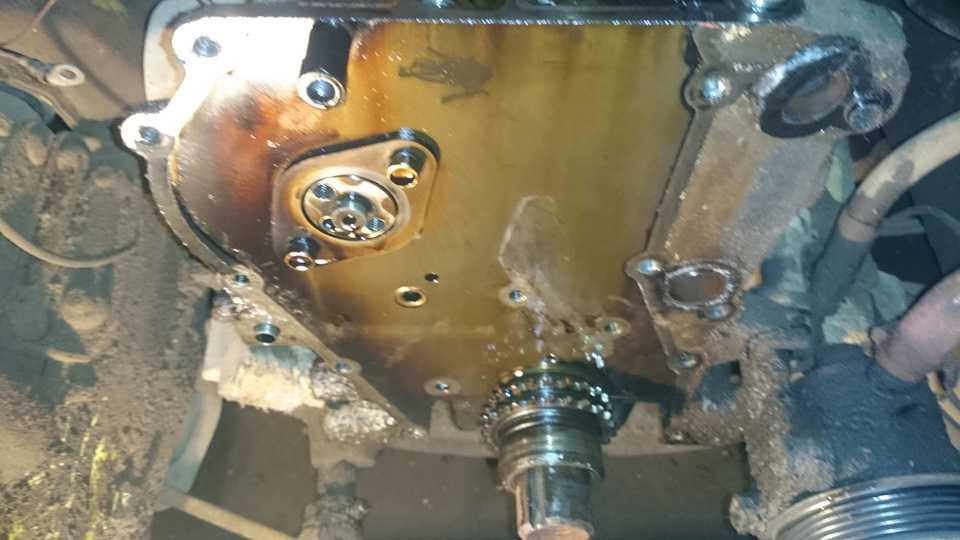

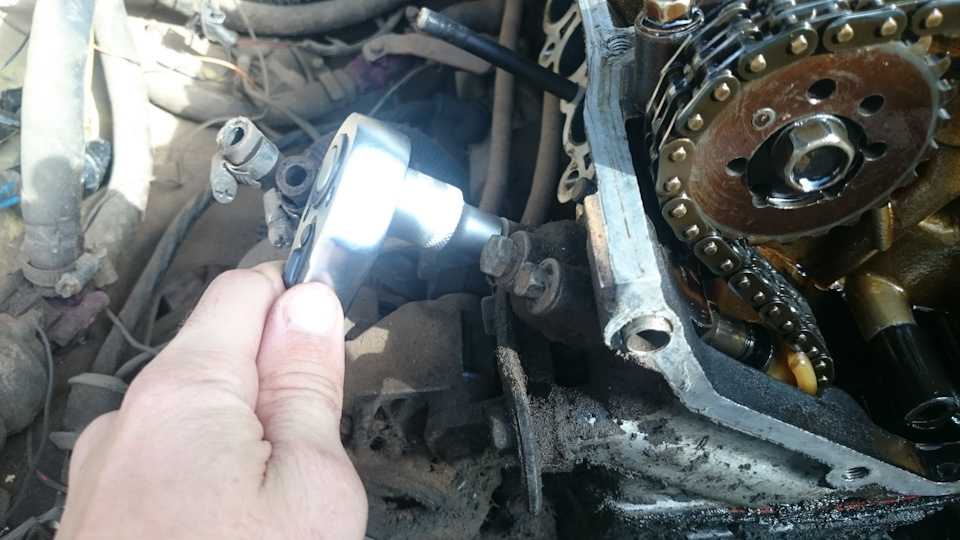

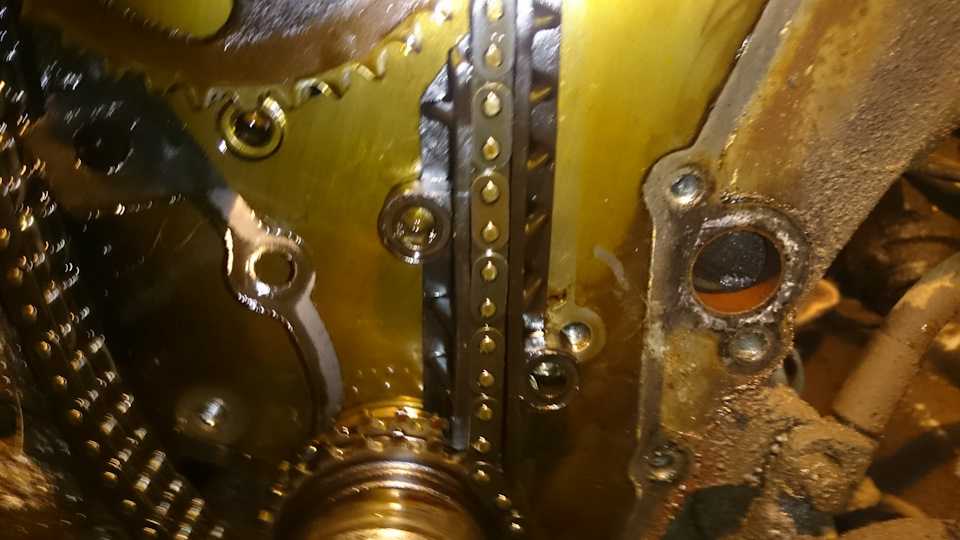

Итак, продолжаем разборку мотора. Снимаем переднюю крышку гбц, затем откручиваем болты крепления успокоителей

и снимаем только верхний, нижний пока оставляем на месте

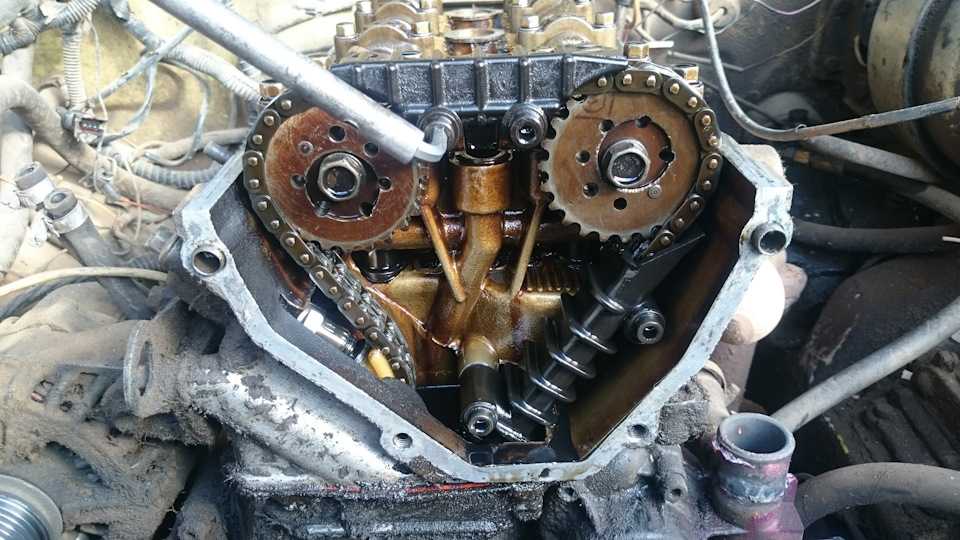

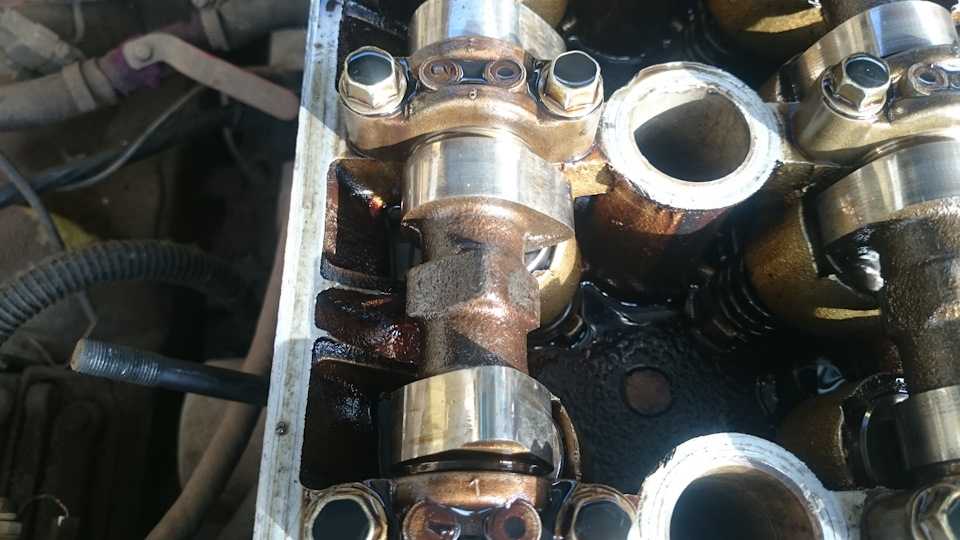

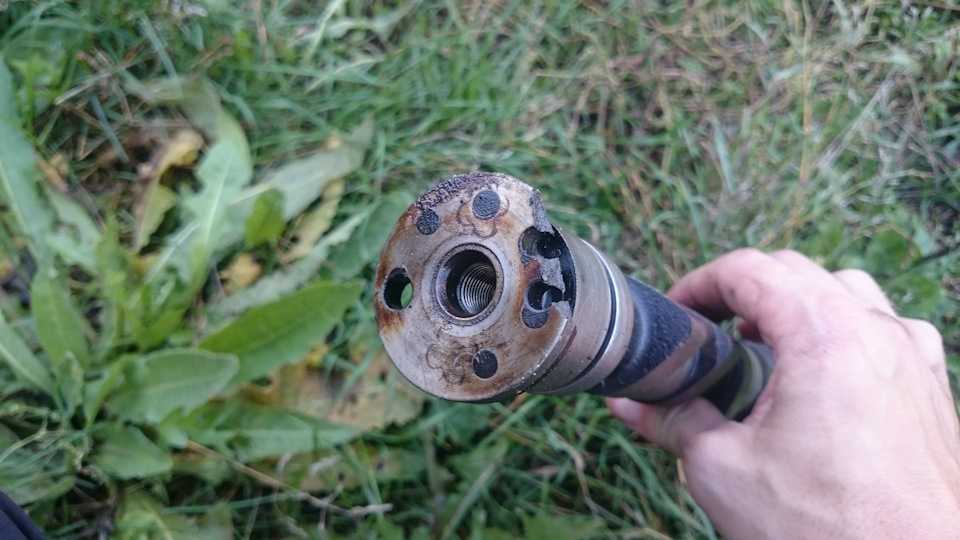

и вытаскиваем сам гидронатяжитель.Затем отворачиваем шестерни распредвала и не сильными ударами молотка сбиваем их, обратите внимание, штифт в это время должен находиться вверху,

а иначе вы просто сломаете посадочное место шестерни.

нижний болт откручивать не обязательно, так как кронштейн все равно нужно снимать

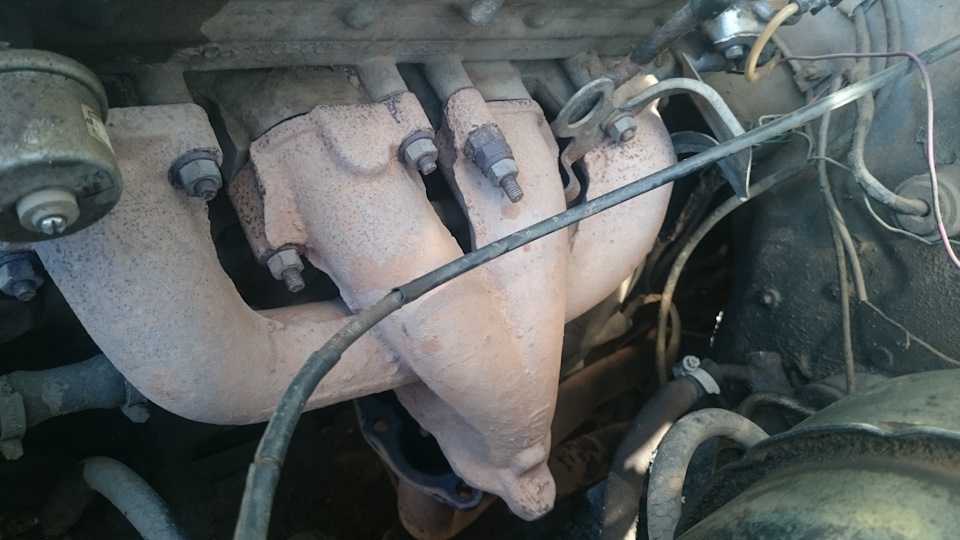

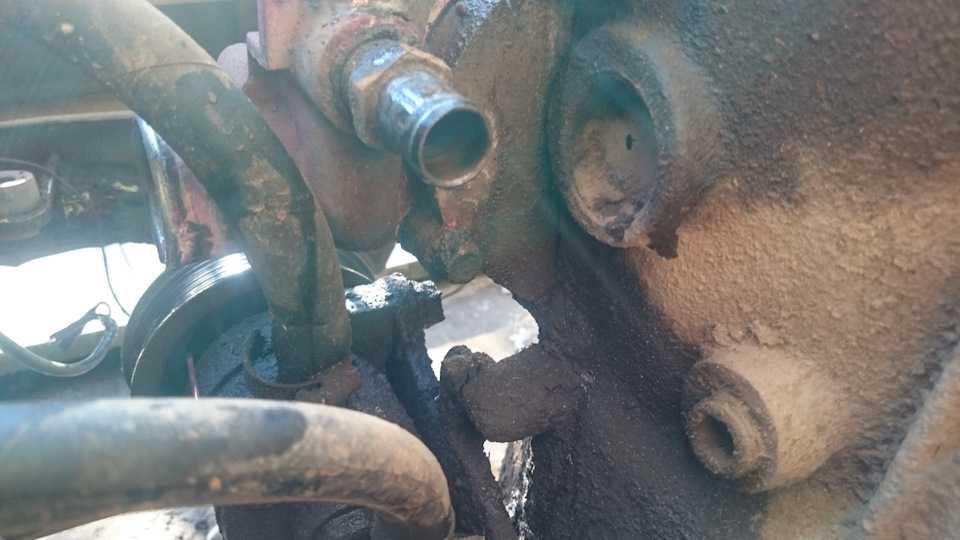

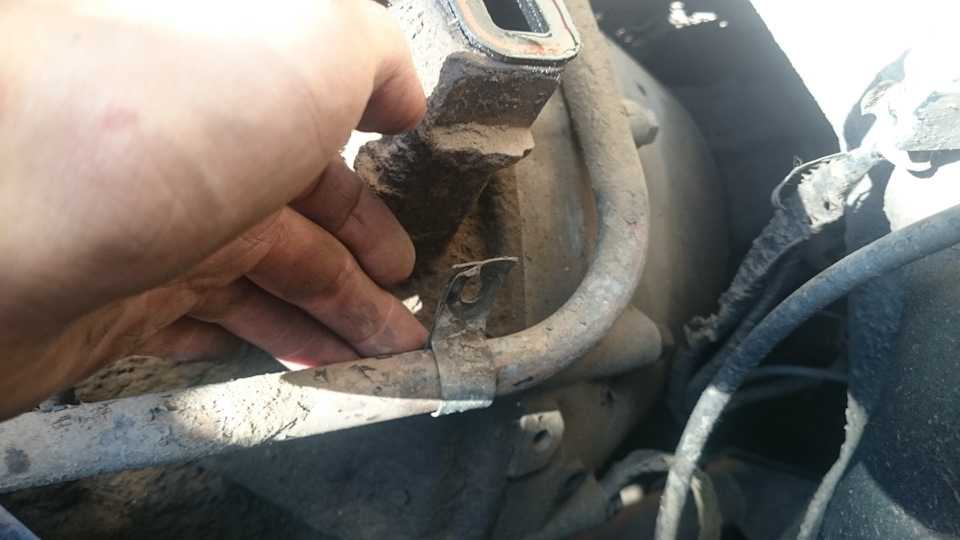

Дальше, откручиваем выпускной коллектор открутив 8 гаек, обратите внимание на шпильки, если они длинные, то снять его не получится, или возникнут проблемы при установке, в таком случае лучше открутить приёмную трубу, как это пришлось делать мне,

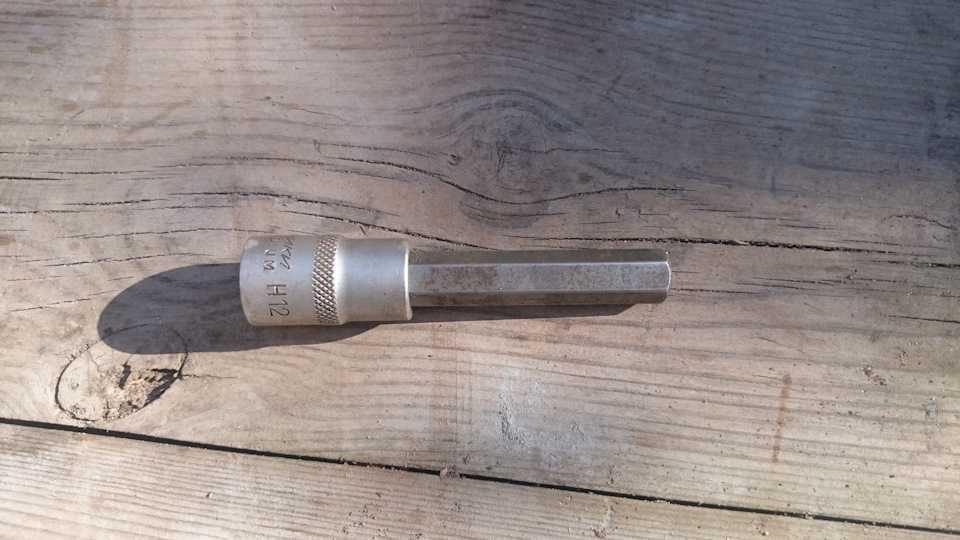

, а уже на снятой гбц поменять шпильки на менее длинные.Выкручиваем 10 болтов крепления гбц

затем откручиваем нижний успокоитель

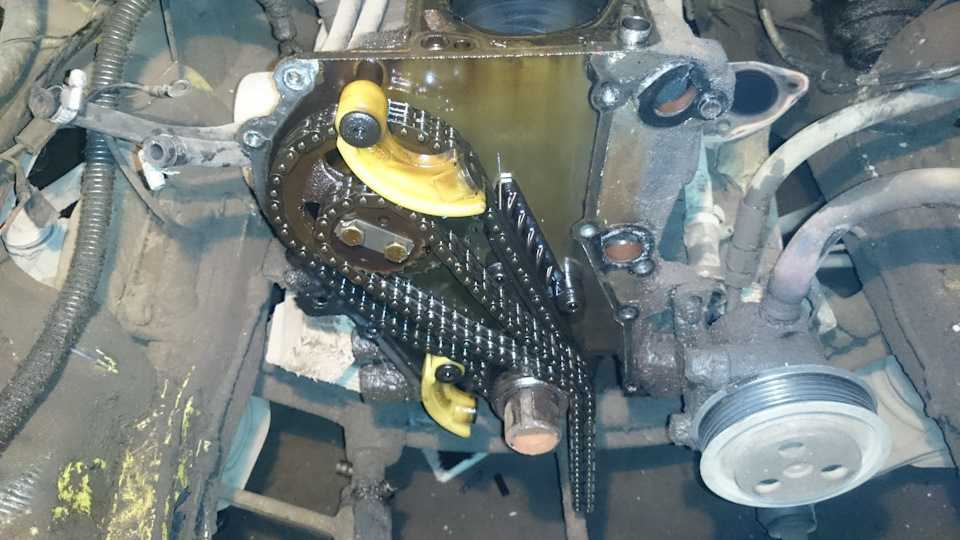

и снимаем цепь вместе с шестернями и успокоителем.

Об устройстве газораспределительных механизмов

В простом случае компенсатор – это продолжение пятки клапана. Точнее, гидрокомпенсатор одет на клапан и передаёт усилие, получаемое от кулачка. Наглядно эта схема представлена на рисунке:

Здесь компенсатор соприкасается с кулачком

То, что рассмотрено – это один из вариантов. Но есть и другой, когда кулачок давит на коромысло. Само коромысло выталкивают вверх два разных элемента. С одной стороны это будет клапан, с другой – гидрокомпенсатор. Первый из них движется, второй остаётся на одном уровне:

Компенсатор давит на коромысло снизу

Если компенсатор будет неисправен, между кулачком и коромыслом появится зазор.

Раньше в конструкции ГРМ использовался один распредвал (SOHC), и усилие к пяткам клапанов передавалось через рычаг. Для того, чтобы устранить зазор, рычаг снабжали регулировочным винтом 5. Он фиксировался контрагайкой 6:

Схема ГРМ с рычажными коромыслами

Рассмотренный выше механизм можно снабдить гидрокомпенсаторами. Их устройство показано на рисунке «б»:

Схемы «а» и «в» соответствуют первому и второму случаю. Вопросов здесь возникнуть не должно.

Заметим, что в конструкции двигателей 4A-FE и 5A-FE (Toyota) гидрокомпенсаторы не используются. Они есть в моторах следующих серий: 2S, 1NR, ZR, TR, 5M.
