Ошибка р0340: код, что означает, как исправить

Замена ДПРВ

Если обрыва провода нет, а фишка питания стоит на месте, то вероятнее всего проблема в самом ДПРВ. Его необходимо поменять. Для работы вам понадобится торцовый ключ 10 мм (головка). Датчик расположен на видном месте, с правой стороны головки. Крепится всего на 2 болта. Но несмотря на близкое и удобное расположение, добраться до дальнего болта очень неудобно. Были случаи в практике, когда владельцы снимали впускной коллектор и рампу с форсунками. Другие собственники просто ломали корпус датчика, а затем выкручивали болт. В целом, процесс замены ДПРВ выглядит так:

Отключите от АКБ минусовую клемму.

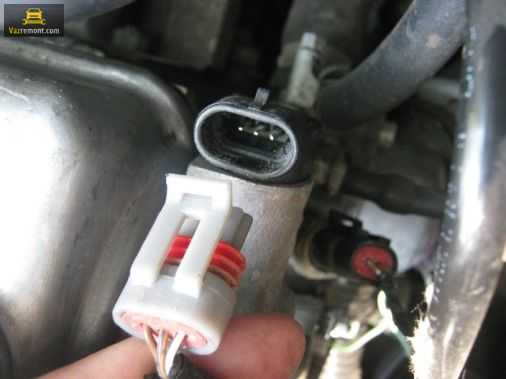

Отсоедините штекер ДПРВ.
Выкрутите 2 болта крепления датчика.
Установите новый ДПРВ.
Подключите штекер электропитания.
Накиньте минусовую клемму на АКБ.

Заводить машину сразу не надо. Сначала включите и выключите зажигание 2-3 раза. Пусть ЭБУ увидит рабочий датчик. Затем можно завести автомобиль и проверить качество работы двигателя. Если значок Check Engine всё ещё будет гореть, то необходимо подключить контроллер и стереть ошибку Р0340.

Признаки поломки

Есть несколько признаков которые коственно свидетельствуют о поломке датчика фаз:

Рост расхода топлива.
Изменение динамики разгона.
Неполадки самодиагностики машины.
«CheckEngine» или ошибки 0343 и 0340.

Последнее происходит когда датчик фазы на ВАЗ 2114 умирает окончательно.

Алгоритм выявления машиной внутренней ошибки следующий:

Ключ поворачивается в позицию «Зажигание».
Включается стартер и ЭБУ отправляет запрос в датчик на впрыск.
При отсутствии ответа ЭБУ переключает машину в режим парного впрыска.

Если вы заметили один из признаков данной поломки необходимо проверить работоспособность прибора, делается это при помощи мультиметра (универсальный автомобильный электротестер). Он недорогой и пригождается часто лучше его купить.

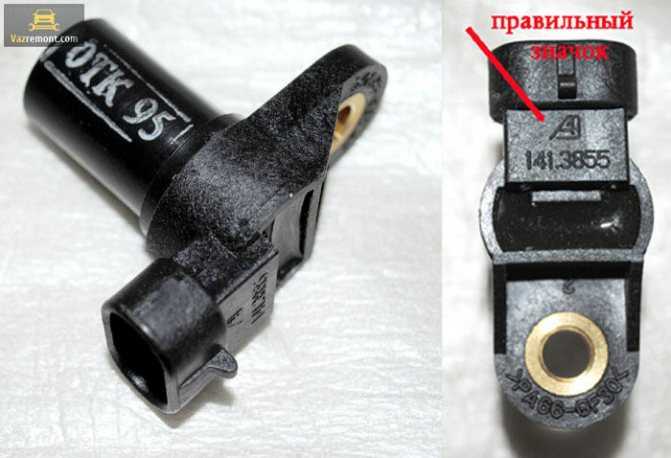

На 8-ми клапанные ВАЗ 2114 устанавливают датчик модели 21110-3706040, его проверка производится самостоятельно без необходимости обращения к специалистам.

На мультиметре один щуп присоединяем к контакту «Е», второй к «В», на первом необходимо выставить напряжение 13,5 В, а на втором 0,9 В. Мультиметр должен пребывать в режиме V1.
Замыкаем схему на вышеуказанных контактах и подносим к торцу механизма металлический предмет (проще всего — отвертку). Если прибор работает нормально то контакт «В» покажет падение напряжения до 0.4 В в момент появления отвертки и моментальное возвращение на 0,9 когда металлический предмет убирают. Если показания отличаются то в проблеме виноват датчик и его нужно менять.

Причины сбоя

Довольно часто причиной ошибки Р0340 на моделях ВАЗ является сам датчик (ДПРВ). Со временем у него разрушаются внутренние контакты. Но иногда сбой возникает вследствие других причин, таких как:

Износ шкивов распредвала (появление люфтов).
Перескочил ремень ГРМ на 1–2 зуба.
Окислились провода на колодке питания.
Обрыв провода или замыкание в цепи.
Произвольно отсоединился штекер.

Очень часто ошибка Р0340 появляется на моделях ВАЗ Калина. Машина просто отказывается ехать без перегазовок. Здесь нередко виной выступает сам контроллер, расположенный под радиатором отопления, где его банально заливает охлаждающей жидкостью (тосолом, антифризом) при разгерметизации. Мастера уже знают: если «мозги» промыть и высушить, то неисправность пропадает и Калина снова поедет.

Работа датчика ДПРВ

Датчик положения распределительного вала (camshaft position sensor) позволяет системе управления зажигания топливной смеси получить информацию в реальном времени о положении вала клапанного механизма. Благодаря наличию этой функции ЭБУ (электронный блок управления) вычисляет момент подачи бензина, что позволяет обеспечить своевременный впрыск топлива в каждый цилиндр.

Наличие датчика распредвала положительно отражается на экономических и динамических показателях двигателя. При неисправности этого элемента система переходит на попарно-параллельный впрыск, который не является оптимальным с точки зрения расхода топлива и силовых показателей мотора.

Ошибка датчика фаз может быть вызвана различными причинами, а внешние проявления также часто различаются. Устранение технической проблемы требует наличия опыта выполнения сложных ремонтных операций. Часто для возобновления нормальной работы двигателя требуется замена датчика положения распредвала. Стоимость ДПРВ не слишком велика, но прежде чем купить запчасть, необходимо убедиться в том, что старый элемент не может быть использован.

Что означает ошибка p0340 (camshaft position sensor)

Ошибка p340 может означать, что в цепи датчика положения распределительного вала произошел обрыв либо блок управления не получает сигнал от сенсора по иным причинам. При отсутствии сигнала от этого элемента, автоматически генерирует данный код неработоспособности системы газораспределения. Помимо ошибки р0340 нередко можно столкнуться и с ошибкой р1602.

Важным условием появления ошибки является наличие минимальной частоты вращения коленвала. Ошибка датчика может быть определена, только в том случае, если обороты двигателя не опустились ниже 600 об/мин.

Каковы симптомы ошибки p0340

Ошибка p0340 часто сопровождается следующими симптомами:

Двигатель не заводится.
Мотор нестабильно работает на холостых оборотах.
Двигатель «троит».
Динамические показатели автомобиля заметно снижаются.
Увеличивается расход топлива.
Слишком шумит цепь привода газораспределительного механизма.

При наличии ошибки p0340 иногда вообще невозможно завести двигатель, но, в большинстве случаев, для запуска мотора потребуется крутить стартером коленвал значительное количество времени. Кроме того, работа ДВС будет оставлять желать лучшего вне зависимости от нагрузки.

«Троение» двигателя также является характерным симптомом при коде ошибки p0340. Отсутствие своевременного воспламенения в одном из цилиндров может сопровождаться детонационным сгоранием топлива, которое может стать причиной более серьезных поломок.

При коде ошибки p0340 на приборной панели всегда горит индикатор Check Engine. При активации этого сигнала рекомендуется запустить сканирование ошибок. По результатам проверки будет выявлена ошибка p0340.

Наличие вышеописанных симптомов ошибки p0340 при эксплуатации автомобиля, оснащенного газобаллонным оборудованием, может означать, что транспортное средство будет терять значительно больше мощности. Кроме того, потребуется часто перенастраивать работу системы питания автомобиля, особенно в том случае, если эксплуатируется пропановая установка последнего поколения.

Насколько серьезной является ошибка p0340

Ошибка 0340 является достаточно серьезной, чтобы ее устранение не откладывать в долгий ящик. Опасные детонационные явления в цилиндре, перегрев мотора, перерасход топлива и снижение динамических показателей, будут постоянно напоминать водителю о необходимости проведения срочного ремонта.

Следует отметить, что стоимость устранения ошибки p340 относительно невелика. Найти квалифицированного специалиста в большом городе, который может справиться с этой работой при минимальных затратах времени, также не составит большого труда.

Ошибка датчика распредвала всегда вызывает повышенный расход топлива поэтому, чем раньше будет устранена техническая проблема, тем быстрее нормализуется этот параметр и работа восстановленного мотора финансово оправдает вложенные в ремонт деньги.

На каких автомобилях проявляется ошибка

Неправильно будет сказать, что только на автомобилях Nissan появляется ошибка P0340. Это достаточно распространённое явление, касающееся целого ряда марок и моделей авто.

Статистика показывает, что чаще всего ошибка с кодом P0340 появляется на автомобилях, у которых под капотом стоит 16-клапанный ДВС. Но также есть вероятность её проявления на автомобилях типа ВАЗ 2110 или ВАЗ 2114, ВАЗ Нива, оснащённых 8-клапанными моторами.

Также специалисты отмечают, что это характерная неисправность для бензиновых ДВС, переведённых на ГБО 4 поколения. Здесь предусмотрен отдельный ЭБУ. При первом возникновении этой ошибки нарушаются настройки параметров работы газобаллонного оборудования. Из-за этого автовладельцам приходится постоянно проводить повторные настройки, если не устранить причину ошибки.

К числу машин, для которых ошибка P0340 является наиболее актуальной, можно отнести следующие марки и модели:

Mitsubishi Lancer;
Chevrolet Cruze;
Kia Spectra;
Nissan Almera;
Lada Kalina;
Lada Priora;
Toyota Corolla;
Opel Vectra;
классика ВАЗ и пр.

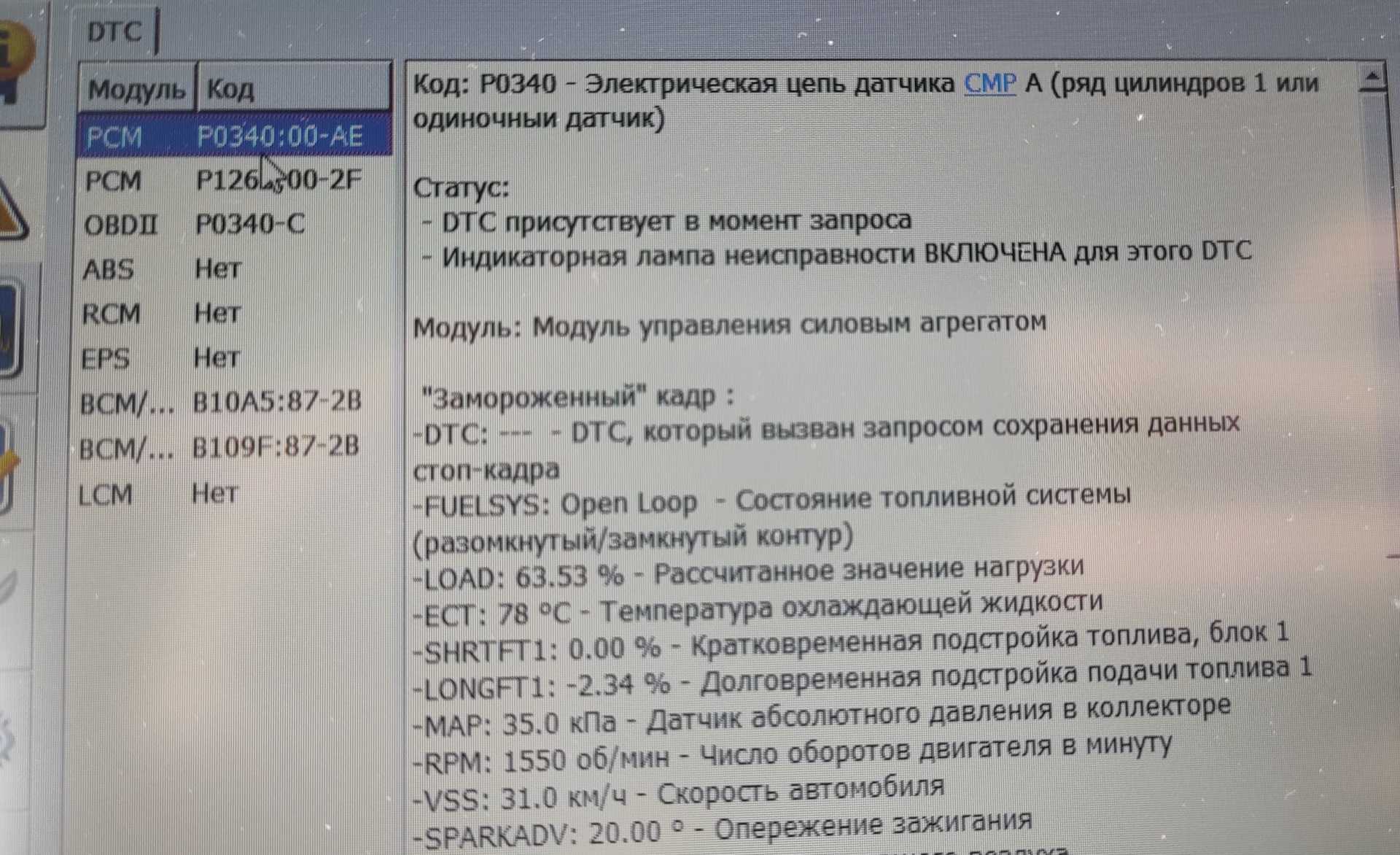

Если проверка сканером показала наличие соответствующей ошибки, следует принять меры по её устранению. Для этого необходимо провести диагностические мероприятия с параллельным решением возникающих проблем.

Устранение неполадок датчика положения распределительного вала

Сначала проверьте состояние электрического разъема датчика и проводов. Отсоедините разъем и проверьте на наличие ржавчины или загрязнений, например, масла, которые мешают хорошему электрическому контакту. Затем проверьте, нет ли повреждений проводов: оборванных проводов, ослабленных проводов и признаков ожогов, вызванных близкими горячими поверхностями. Кроме того, убедитесь, что провода датчика не касаются проводов свечей зажигания или катушек зажигания, которые могут мешать сигналу датчика.
После этих проверок используйте цифровой мультиметр, который может проверять напряжение переменного (переменного) или постоянного тока (постоянного тока), в зависимости от вашего конкретного типа датчика положения распределительного вала. Вам также понадобятся правильные электрические параметры для вашего конкретного типа датчика. Вы можете найти эту информацию в руководстве по ремонту вашего автомобиля.
С некоторыми датчиками вы можете провести обратную проверку проводов через электрический разъем датчика.
Если это невозможно, посмотрите, можете ли вы отсоединить разъем датчика и прикрепить жилу медного провода к каждой клемме разъема. Затем вставьте разъем обратно так, чтобы две жилы торчали через корпус разъема.
Другое решение для тестирования — это прокалывать каждый провод с помощью булавки, стараясь не закорачивать провода во время ваших испытаний. Если вы используете этот последний метод, используйте изоленту, чтобы закрыть отверстия для штифтов на изоляции проводов после того, как вы закончите испытания, чтобы предотвратить коррозию от проникновения в провода.

Тестирование двухпроводного датчика:

Если у вас двухпроводный датчик магнитного типа, установите мультиметр на «Вольт переменного тока».
Попросите помощника повернуть ключ зажигания, не запуская двигатель.
Проверьте наличие энергии, протекающей через цепь. Прикоснитесь к заземлению одного из ваших датчиков (любой металлической части двигателя), а другой — к каждому из проводов датчика. Если ни один из проводов не имеет тока, в цепи датчика произошел сбой.
Пусть ваш помощник провернет или запустит двигатель.
Прикоснитесь к одному из проводов датчика к одному из проводов датчика, а другой к другому проводу. Проверьте дисплей своего измерителя и сравните показания с техническими характеристиками вашего руководства. В большинстве случаев вы увидите колеблющийся сигнал от 0,3 вольт до 1 вольт.
Если нет сигнала, у вас плохой датчик.

Тестирование трехпроводного датчика:

После того, как вы определили провода питания, заземления и сигнальные провода, используя руководство по ремонту вашего автомобиля, проверьте цепь датчика, установив мультиметр на «Вольт постоянного тока».
Попросите помощника повернуть ключ зажигания, но не запускайте двигатель.
Прикоснитесь к черному датчику на приборе к земле (металлический кронштейн, болт или металлическая поверхность на самом двигателе), а другой датчик — к силовому проводу. Сравните ваше чтение со спецификацией в вашем руководстве.
Пусть ваш помощник провернет или запустит двигатель.
Коснитесь сигнального провода красным щупом от вашего измерителя и заземляющего провода черным щупом. Сравните ваши данные со спецификацией в руководстве по ремонту вашего автомобиля. Если сигнал напряжения ниже спецификации или сигнал не поступает от датчика, скорее всего, датчик неисправен.
Снимите датчик и осмотрите его на наличие признаков физического повреждения или загрязнения.

DTC Ошибка работы двигателя или АКПП P0340

На нашем ресурсе имеется возможность задавать вопросы и делиться собственным опытом по устренению неисправностей связанных с ошибкой P0340. Задав вопрос в течении нескольких дней Вы сможете найти ответ на него.

Принимая во внимание тот факт, что OBD2 ошибки работы двигателя или других электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, и то что разных марках и моделях автомобилей одна и таже ошибка может возникать как следствие неисправности абсолютно разных элементов электронной системы мы создали этот алгоритм помощи и обмена полезной информацией. Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель)

Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и таже.

Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и таже.

Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.

Ошибки работы двигателя OBD2 и других систем автомобиля (ELM327) не всегда на прямую указывают на неработающий элемент. Сама по себе ошибка является косвенными данными о неисправности в системе, в некотором смысле подсказкой, и только в редких случаях прямым указанием на неисправный элемент, датчик или деталь. Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля. Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о шарушении работы системы.

Вот пару общих примеров. Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, так как он анализирует (выдает некие параметры или значения), а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.

Еще один момент который хотелось бы отметить — это специфика той или иной марки и модели. Поэтому узнав ошибку работы двигателя или дрогой системы Вашего автомобиля не спешите делать поспешных решений, а подойдите к вопросу комплексно.

Наш форум создан для всех пользователей, от простых автолюбителей до профессиональных автоэлектриков. По капле от каждого и всем будет полезно.

Признаки неисправности

При выходе из строя ДПРВ каждая форсунка срабатывает в два раза чаще (один раз каждый оборот коленвала). При этом возникают следующие симптомы неисправности датчика положения распредвала:

Резко возрастает расход топлива.
Нестабильная работа машины во время движения. Она начинает дергаться рывками, терять скорость. Иногда автомобиль не сможет разогнаться быстрее 60 км/час. Также двигатель может заглохнуть во время езды.
На некоторых автомобилях при выходе из строя ДПРВ коробка передач может зафиксироваться в одном положении. Так будет продолжаться до тех пор, пока вы не перезапустите двигатель. Если такая ситуация повторяется регулярно — значит, на вашей машине вышел из строя датчик положения распредвала.
При неисправности датчика может полностью пропасть искра зажигания. В результате появляются проблемы с запуском двигателя.
Возможны сбои в работе системы самодиагностики.
Лампа “чек двигателя” бессистемно загорается на холостых оборотах двигателя, а при повышенных оборотах гаснет.

Появившиеся признаки закрепятся желтой лампочкой двигателя на приборной панели. Поскольку, когда блок управления обнаруживает некорректную работу датчика СМР, он записывает в память код ошибки. Для расшифровки необходимо воспользоваться специальным оборудованием. Самыми частыми кодами ошибок являются:

P0300 — нерегулярный/многократный пропуск воспламенения в системе зажигания;
P0340 — нет сигнала с датчика положения распредвала;
P0341 — неправильная фаза газораспределения;
P0342 — низкий уровень сигнала ДПРВ;
P0343 — высокий уровень сигнала датчика положения распредвала;
P0344 — неустойчивый (прерывистый) сигнал с датчика положения распредвала;
P0365 — отсутствует сигнал цепи ДПРВ.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0340 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаше. Вот список некоторых из них:

Alfa Romeo
Audi (Ауди А4, Ауди А6)
BMW
Chery (Чери Индис, Кимо, Тигго, Фора)
Chevrolet (Шевроле Авео, Круз, Ланос, Лачетти, Орландо, Эпика)
Chrysler (Крайслер Вояджер, ПТ Крузер, Себринг)
Citroen (Ситроен Ксара Пикассо, Джампер)
Daewoo (Дэу Матиз, Нексия)
Dodge (Додж Дуранго, Караван, Неон, Стратус)
Fiat (Фиат Альбеа, Добло, Дукато, Пунто, Стило)
Ford (Форд Галакси, Куга, Мондео, Транзит, Фиеста, Фокус, Фьюжн, Эскейп)
Honda (Хонда Цивик)
Hyundai (Хендай Акцент, н1, Гетц, Матрикс, Санта фе, Солярис, Соната, Терракан, Туксон, Элантра, ix35)
Infiniti (Инфинити fx35, fx45, m35)
Jeep (Джип Гранд Чероки)
Kia (Киа Бонго, Карнивал, Оптима, Пиканто, Рио, Сид, Соренто, Спектра, Спортейдж, Церато)
Land Rover (Ленд Ровер Рендж Ровер, Фрилендер)
Lexus (Лексус rx330)
Mazda (Мазда 3, Мазда 6, Мазда 626, Мазда cx5, Мазда cx7, Трибьют)
Mercedes (Мерседес c180, w203, w204, w212)
Mitsubishi (Митсубиси Аиртрек, Аутлендер, Галант, Каризма, Кольт, Лансер, Монтеро, Паджеро, Спейс Стар, L200)
Nissan (Ниссан Альмера, Блюберд, Жук, Кабстар, Кашкай, Куб, Максима, Марч, Микра, Мурано, Навара, Ноут, Патфайндер, Примера, Санни, Скайлайн, Теана, Тиида, Х-Трейл)
Opel (Опель Агила, Антара, Астра, Вектра, Виваро, Зафира, Корса, Мерива, Омега)
Peugeot (Пежо 406, 807, 3008, Боксер)
Renault (Рено Меган, Сценик, Трафик)
Rover (Ровер 75)
Saab
Skoda (Шкода Октавия)
Ssangyong (Саньенг Актион, Кайрон)
Subaru (Субару Аутбек, Импреза, Легаси, Форестер)
Suzuki (Сузуки Вагон, Джимни, Гранд Витара, Игнис, Лиана)
Toyota (Тойота Авенсис, Витц, Камри, Королла, Ленд Крузер, Прадо, Приус, Хайлендер, Хайлюкс, Ярис)
Volkswagen (Фольксваген Гольф, Пассат)
Volvo (Вольво s40)
Vortex (Вортекс Тинго, Эстина)
Волга Сайбер
ВАЗ 2109, 2110, 2111, 2112, 2114, 2115
Лада Веста, Калина, Нива, Приора
Уаз Буханка, Патриот, Хантер

С кодом неисправности Р0340 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0108, P0113, P0118, P0138, P0158, P0335, P0345, P0351, P0365, P0443.

На ремонте у нас находится автомобиль ВАЗ 2112 с 16 клапанным двигателем, на котором необходимо заменить датчик фаз. Покажем как это сделать своими руками быстро и правильно.

Датчик фаз отвечает за впрыск топлива, если он выходит из строя, форсунки дают впрыск топлива одновременно, независимо от того где находится поршень и распредвалы. Симптомы: прострелы, нестабильный холостой ход, повышенный расход топлива, на панели приборов загорается Check Engine, при диагностике показывается ошибка Р0340. Перед заменой необходимо выполнить диагностику, в первую очередь проверить все провода идущие к датчику.

Датчик фаз располагается возле шкива впускного распредвала. Для его замены первым делом снимаем минусовую клемму с АКБ, затем откручиваем и отводим в сторону бачок адсорбера:

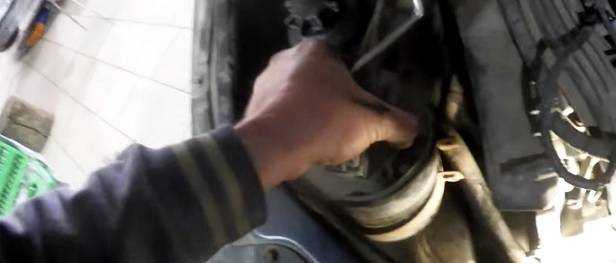

Длинным накидным ключом подлазием над ремнем генератора и откручиваем два болтика:

С ближним болтиком проблем нет, только не уроните его в низ. Ко второму доступ сложнее, приходится совершать много движений ключом на небольшой радиус. После снятия осматриваем датчик фаз на наличие механических повреждений:

Если он повреждён, есть задиры, необходимо снять кожух ремня ГРМ и устранить на задающем диске все дефекты которые повреждают датчик. В нашем случае он целый, из строя вышла его электронная часть. Чтобы нам легче поставить новый датчик фаз, пластилином зафиксируем дальний болтик в отверстии, для того чтобы он не падал:

Закручиваем всё в обратной последовательности. В других интернет инструкциях по замене датчика фаз, предлагают снимать генератор, впускной коллектор и даже фары с бампером. Артикул оригинального датчика 2112.3706040-01 его аналоги VS-CM 0112, CMPS-LA2112, 4102.3847.

Видео замена датчика фаз в ВАЗ 2112, 16 клапанов:

Резервное видео как заменить датчик фаз в ВАЗ 2112:

https://elm3.ru/diagnostika/oshibka-p0340
https://m.etlib.ru/blog/1012-p0340—oshibka-datchika-raspredvala
https://autofakty.com/oshibka-0340-chto-eto-znachit-i-kak-ustranit-neispravnost/
https://autonevod.ru/obd2-codes/p0340
http://remontautohelp.ru/zamena-datchika-faz-vaz-2112-16-klapanov-foto-i-video-instrukciya-oshibka-r0340/

Как проверить датчик положения распредвала

Проверка индуктивного ДПРВ и датчика, основанного на эффекте Холла, схожи между собой. В процессе происходит замер значения напряжения между их выводами. Для этого вам понадобится мультиметр, способный измерять постоянное напряжение. Проверку работы датчика нужно начать со следующих процедур:

ДПРВ с тремя выводами

Проверить подключение датчика к жгуту сигнальных проводов. К нему должны подходить +12 В и “масса” (см. рисунок).
Если питание и “масса” на датчике есть, то необходимо завести двигатель и проверить наличие импульсов на сигнальном проводе.
Проверить наличие влаги в соединителе. Для этого необходимо отсоединить от датчика штекер с сигнальными проводами и проверить сухость самой вилки и розетки. Если там имеется окисление или загрязнение, очистите и просушите.
Проверьте изоляцию сигнальных проводов. Ее повреждение по статистике является самой распространенной причиной неисправности. Дело в том, что датчик находится в непосредственной близости к двигателю. Поэтому изоляция нагревается и со временем ломается и осыпается, приводя к замыканию цепи.
Проверьте значение сопротивления изоляции индуктивного датчика. Как правило, оно составляет около 0,5…1 кОм. У некоторых датчиков оно будет несколько кОм (подробную информацию уточняйте в мануале к вашей машине). Главное, чтобы изоляция не была нарушена.

Схема для проверки ДПРВ

Проверить работу датчика, основанном на эффекте Холла, можно следующим способом. Для этого собирают схему, изображенную на рисунке. На схеме: 1 — корпус датчика, 2 — штекерная колодка, 3 — резистор со значением сопротивления 0,5…0,6 кОм, 4 — светодиод марки АЛ307, 5 — металлический предмет (например, отвертка). В качестве источника питания берут автомобильный аккумулятор. Для проверки необходимо перемещать металлический предмет вблизи датчика. Если он исправен, то светодиод должен кратковременно светиться. Если этого не происходит — значит, датчик неисправен.

Существует еще один способ для проверки датчика, основанного на эффекте Холла. Отсоединяем датчик от разъема, а к его выводам подсоединяем мультиметр в режиме измерения постоянного напряжения. Включаем зажигание. Значение напряжения между “массой” датчика и общей “массой” должно быть 0 В. А напряжение между общей “массой” и контактом питания датчика должно находиться в пределах 10…12 В. Возле корпуса необходимо перемещать металлический предмет. Если при этом значения на мультиметре будут меняться — датчик исправен. В противном случае — нет.

Проверка двухпроводного (индуктивного) датчика

Если на вашей машине установлен двухпроводный ДПРВ (индуктивного типа), то его проверку необходимо проводить в такой последовательности:

Установите мультиметр на функцию измерения переменного напряжения.
Поверните ключ зажигания без запуска двигателя.
Проверить наличие напряжения в цепи. Для этого один контакт мультиметра подсоедините к “массе”, а другим проверить каждый провод в разъеме ДПРВ. Если ни на одном из них нет напряжения — датчик полностью неисправен.

Другой способ заключается в следующем:

Запустите двигатель автомобиля.
Один контакт мультиметра подсоедините к одному проводу датчика, второй контакт — к другому. Если датчик исправен, то вы увидите на тестере колеблющееся напряжение в пределах 0…5 В (точное значение уточняйте в мануале вашего автомобиля). Если напряжения нет — датчик неисправен.

Проверка трехпроводного ДПРВ

Проверка датчика, основанного на эффекте Холла, проводится по следующему алгоритму:

Установите мультиметр в режим измерения постоянного напряжения.
Поверните ключ в зажигании, но без запуска двигателя.
Один контакт прибора подсоедините к “массе”. Другой контакт — к проводу питания датчика. Сравните полученное напряжение с указанным в мануале к вашему автомобилю.

Другой способ:

Запустите двигатель.
Подсоедините один контакт мультиметра к черному проводу датчика, второй контакт — к красному (провода питания). Полученное значение напряжения должно совпадать с указанным в мануале машины. Если на контактах электричества нет — датчик вышел из строя.

Как правило, датчик положения распредвала не поддается ремонту. Поэтому в случае его выхода из строя необходимо купить новый. Его цена составляет около 4…10$ в зависимости от марки датчика и автомобиля.

Причины и признаки неисправности

Определить, что датчик фаз на ВАЗ 2114 вышел из строя, можно по следующим сбоям в работе автомобиля:

Значительно увеличился расход бензина;
Ухудшилась динамика разгона четырнадцатой, в работе мотора на холостом ходу наблюдаются провалы;
Мотор троит на холостом ходу;
На экране бортового компьютера высвечиваются ошибки № 0343 и 0340, которые свидетельствуют о том, что ДФ неисправен и ЭБУ работает в аварийном режиме.

Причину, из-за которой датчик фаз вышел из строя, можно определить лишь после демонтажа и визуального осмотра устройства, в некоторых случаях — после его диагностики. Как правило, основные причины поломки ДФ следующие:

На внутренней схеме ДФ произошло короткое замыкание;
Механические повреждения ушек крепления устройства, из-за которых корпус сместился в посадочном гнезде;
Поломался зубчатый диск на импульсном преобразователе сигнала;
ДФ повредился из-за повышенной температуры движка.

При поломке устройства ЭБУ начинает работать исключительно на показаниях датчика коленвала. В таком режиме работы невозможно осуществление фазированного впрыска топлива, в результате чего мозги четырнадцатой переводят движок на парный впрыск, следствием которого и является перерасход бензина и ухудшение динамика разгона.

Ремонт устройства в большинстве случаев не является целесообразным, поскольку однажды вышедший из строя ДФ вряд ли будет нормально работать в дальнейшем.

Благо, стоимость ДФ невелика — цена на новое устройство составляет 400-600 руб., в зависимости от производителя (цены актуальны и для датчиков на ВАЗ 2115).

Подробнее об устройстве

На данный момент наибольшее распространение имеют датчики, работа которых основана на эффекте Холла. Суть этого эффекта в том, что в полупроводниковой пластине, к которой подведен источник тока, возникают разности потенциалов при перемещении этой пластины в магнитном поле. Устроен датчик Холла довольно просто: ко всем сторонам квадратной или же прямоугольной пластинке из полупроводника подключаются контакты – пара входных для постоянного тока и пара выходных для снятия сигналов. Это и есть основа датчика, тем временем как корпус, крепежные элементы, магниты и прочее – лишь дополнительные элементы. Пластину из полупроводника сегодня изготавливают в виде микросхемы. Однако микросхема со смежными элементами может быть реализована двумя способами. Различают такие датчики фаз:

Стержневые (обычно их называют торцевыми);
Щелевые.

Стержневой датчик, как несложно догадаться, имеет форму цилиндра или стержня. Прямо напротив его торца проходит репер, он же отметчик / металлический штырь / зубец распределительного вала. Чувствительный элемент такого датчика фаз расположен на торце, а над ним находится постоянный магнит и т.н. магнитопроводы. Датчик регистрирует, когда и с какой частотой репер проходит мимо его чувствительно части.

Не менее распространенным является щелевой датчик. Форма основной его части напоминает букву П. В разрез основной части датчика и проходит репер распределительного вала. При этом корпус датчика условно разделен на 2 половины. В одной из них находится постоянный магнит, а вот во второй расположен чувствительный элемент. Обе половины связаны магнитопроводами специальной формы.

Как запустить диагностику?

Нажимаем на кнопку сброса суточного пробега и держим ее. Включаем зажигание, а кнопку отпускаем.

Стрелки на приборке забегают — это и есть вход в режим. Нажмите на кнопку коротко два раз и он выдаст код ошибки.

Выглядит следующим образом:

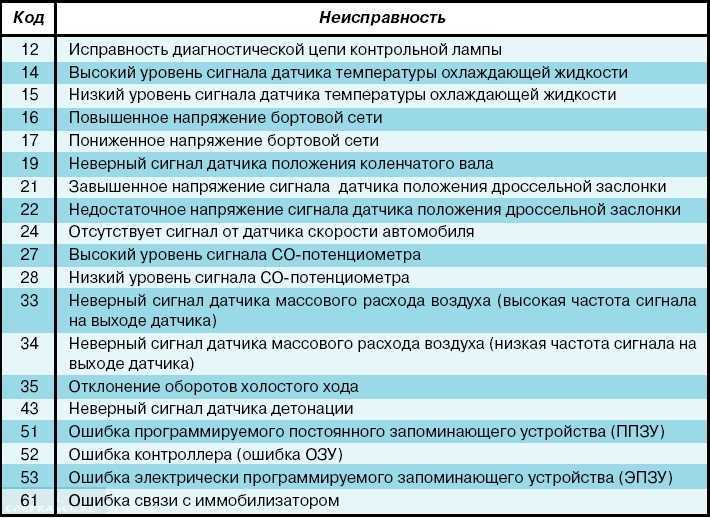

Ничего не понятно, но есть специальная таблица, которая эти коды расшифровывает. Выглядит она следующим образом.

Иногда бывает, что нужного нам кода в таблице нет. Это нормально. Если цифра получилась не та, что в таблице, то это означает наличие двух неисправностей одновременно. К примеру, код 6 означает одновременное наличие кодов 2 и 4. А код 10 — ошибки 2 и 8.

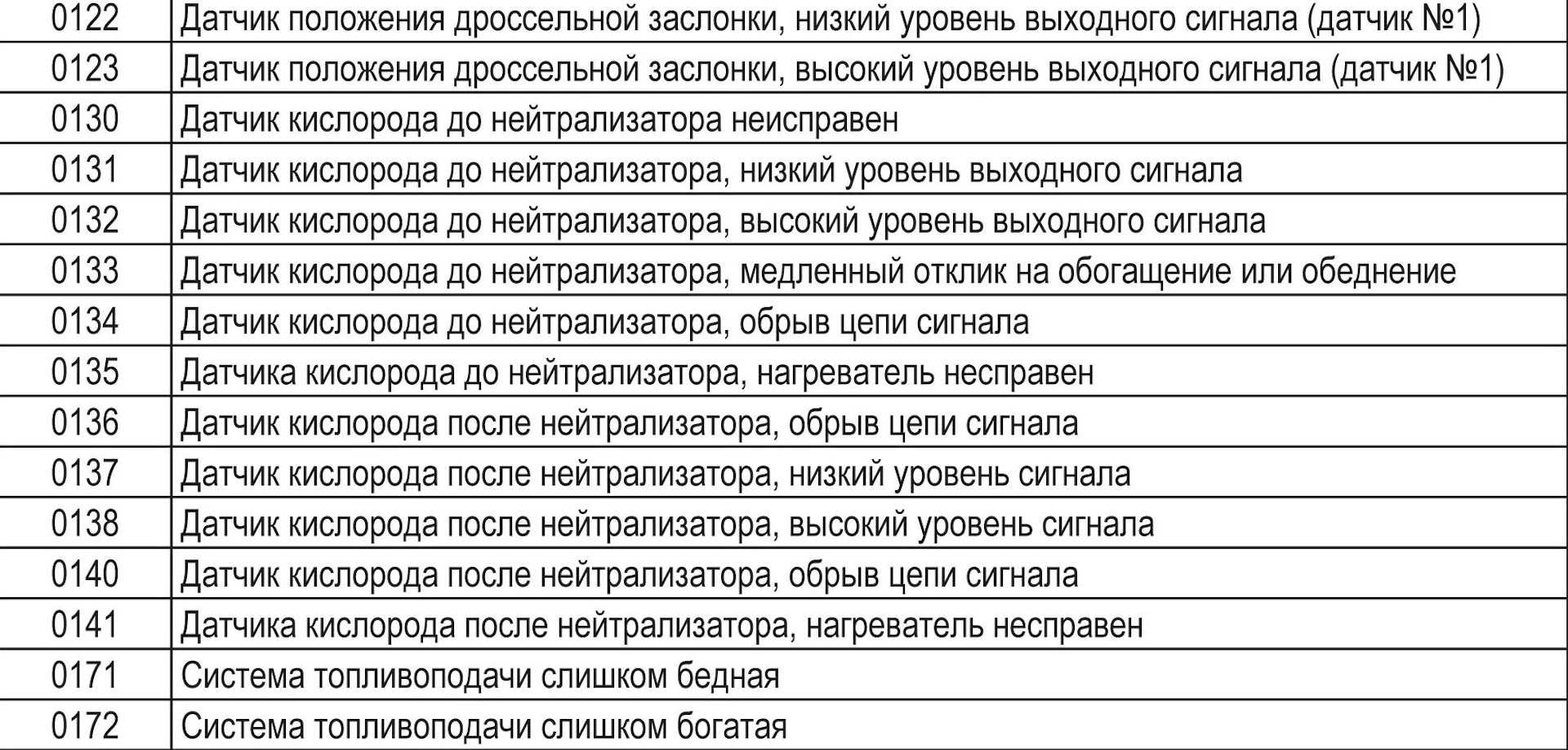

Все остальные коды ошибок расшифровываются аналогичным образом. Правда эта система довольно примитивна. В нормальных диагностических инструментах есть более подробная информация о неисправностях. Коды будут выглядеть, к примеру, следующим образом:

«Р0303» — 03 означает пропуск зажигания, а вторая 03 — номер цилиндра. То есть, двигатель троит.

Коды ошибок на приборке дают мало информации. Куда лучше использовать специальное диагностическое оборудование. Даже самое дешевое способно сканировать практически все ошибки двигателя Нивы Шевроле.

Может случится так что на приборной панели появится неизвестная вам комбинация цифр и символов, это говорит о том, что бортовой компьютер предупреждает вас, что в автомобиле имеются определенные неисправности, и для того чтобы правильно расшифровать на автомобиле Нива Шевроле коды ошибок и произвести необходимый ремонт нужно знать, о чем предупреждает та или иная информация. Эта статья поможет вам в этом, так в ней мы подробно рассмотрим, что значат различные комбинации цифр и как их исправить.

Но прежде чем рассмотрим какие ошибки могут быть, давайте разберемся как вообще их обнаружить и расшифровать, для того чтобы это сделать необходимо прежде всего произвести диагностику, самого автомобиля, так как без этого не обойтись. Одним из простейших способов диагностики являются появившиеся информация на приборной панели, но также кроме цифр могут отображаться и определённые фразы, но не всегда автовладелец может понять перевод данного сообщения.

Чтобы узнать о причинах поломки на авто Нива Шевроле более подробно можно использовать специальный сканер. Он представляет собой портативный компьютер, в котором установлена специальное программное обеспечение, благодаря которому самодиагностика происходит без каких-либо проблем.

Теперь давайте подробней рассмотрим какие ошибки могут появляться у внедорожника Нива Шевроле и о чем они говорят.

Как исправить ошибку P0340

Если в результате проверки электронного блока управления диагностическим сканером была выявлена ошибка P0340, следует придерживаться определенного алгоритма действий, чтобы обнаружить источник проблемы.

Но перед тем как приступать к поиску причины ошибки P0340, необходимо убедиться, что данная ошибка действительно имеет место быть. Не исключено, что проблема записалась в память в результате временной неисправности, которая сама по себе устранилась. Попробуйте для начала сбросить ошибку P0340 из памяти ЭБУ — это можно сделать с помощью диагностического сканера или отключив на полминуты минусовую клемму аккумуляторной батареи автомобиля. После этого проедьте немного на машине, чтобы сформировать условия, которые позволят ЭБУ записать в память ошибку, при ее наличии.

Если ошибка P0340 повторно диагностируется электронным блоком управления автомобиля, можно переходить к процедурам для ее устранения:

Первым делом нужно убедиться, что сам датчик установлен правильно и прикреплен надежно. Посмотрите, нет ли проблем с защелкой, которая фиксирует крепление. Если она обломана — это может привести к сложностям в грамотном получении и передачи данных.
Далее проверьте сам датчик. Нужно убедиться, что фирма и характеристики датчика соответствуют тем, которые рекомендуются производителем. Также проверьте момент затяжки гайки, которая крепит датчик. В случае, если установленный датчик подобран неверно — замените его на верный.
Убедитесь, что клеммы датчика не имеют дефектов, которые препятствовали бы передаче сигнала. Если на них присутствуют следы окислов, потребуется их удалить. Это можно сделать с помощью специальных жидкостей, либо затерев ржавчину.
Следующий шаг — убедиться, что правильно работает сам датчик. Самый простой способ — установить на его место заведомо рабочий датчик, после чего сбросить ошибку из памяти ЭБУ и проверить, не возникает ли она снова. Если возникает, то проблема не в датчике.
Последний шаг самый сложный — это проверка проводки, из-за которой чаще всего и диагностируется ошибка P0340. Нужно убедиться, что нигде провода не оборвались и не перетерлись. Это можно сделать, если последовательно проверить целостность проводов от датчика распределительного вала до электронного блока управления при помощи мультиметра, включенного в режим измерения сопротивления. Убедитесь, что нет проблем с целостностью проводов, а также с сопротивлением изоляции.

Если описанным выше способом обнаружить проблему в датчике распределительного вала обнаружить не получилось, необходимо обратиться в сервисный центр, который способен проверить правильность работы электронного блока управления.

(15 голос., средний: 4,60 из 5)
