Как определить неисправность диодного моста генератора на ваз: характерные симптомы

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

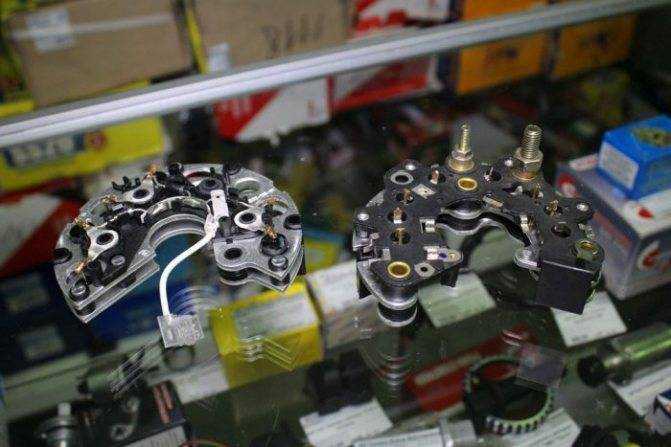

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Лобзик для вырезания по дереву

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

• попадание пыли;
• негативное воздействие грязи;
• контакт диодов с маслом;
• накапливание влаги в генераторе;
• ошибка полярности при прикуривании;
• неправильное подключение АКБ;
• перегрузка в электросети;
• ошибки в монтаже электрооборудования;
• заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

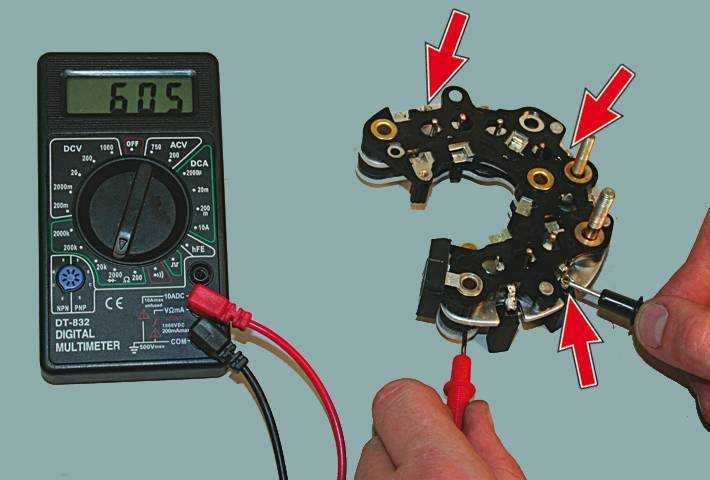

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

• мост демонтируется с генератора (иначе никак);
• каждый из диодов потребуется проверить отдельно;
• на измерительном устройстве выбирается режим пищалки;
• такая настройка позволит при замыкании щупа услышать сигнал;
• при отсутствии этого режима выбирайте положение 1кОм;
• щупы подводятся к краям диода;
• делается измерение;
• щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

• Корпус ДМ подключается к минусу вашей АКБ;
• пластина обязана плотно прилегать к автомобильному генератору;
• один конец лампы подключается к минусу генератора;
• второй на плюсовую клемму 30 через АКБ;
• если лампа горит, то один или сразу несколько диодов вышли из строя;
• проверьте отрицательные диоды;
• минус лампы идет на корпус автогенератора;
• плюс к болту крепления моста;
• если лампа горит или начинает мигать, проблема с отрицательными диодами;
• далее проводится проверка положительных диодов;
• плюс идет на клемму 30, а минус также на крепежный болт;
• когда лампа горит, делаем вывод, что проблема с этой группой диодов;
• также требуется протестировать дополнительные мостовые диоды;
• минус остается на своем месте, а плюс переходит на клемму 61;
• если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5). (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

• минус АКБ подключите к металлическому корпусу генератора;
• возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
• второй конец провода от нее подключите к клемме «30» генератора;
• свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

• установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
• минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
• прибор покажет либо бесконечность, либо 500-700 Ом;
• поменяйте полюсами щупы: показания должны измениться на противоположные;
• если показания совпадают – диод неисправен;
• проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.

http://topmekhanik.ru/proverit-diodnyj-most-avtomobilnogo-generatora/http://carnovato.ru/kak-proverit-diodnyiy-most/http://pricep-vlg.ru/remont-svoimi-rukami/kak-proverit-diodnyy-most-generatora/http://djago.ru/navesnoe-oborudovanie/kak-proverit-diodnyy-most-generatora-multimetrom/

голоса

Рейтинг статьи

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

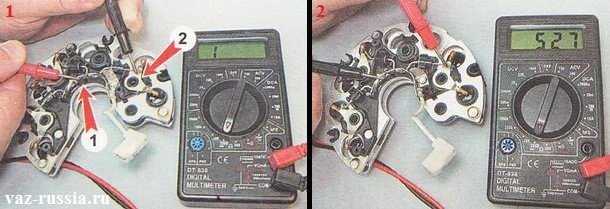

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

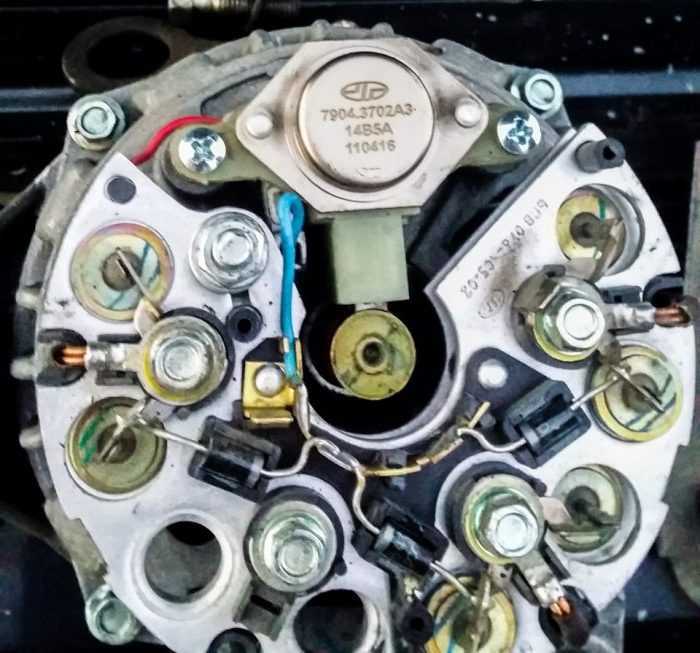

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
4. Выход из строя или проблемы в работе регулятора.
5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
8. Различные повреждения кабелей зарядной сети.

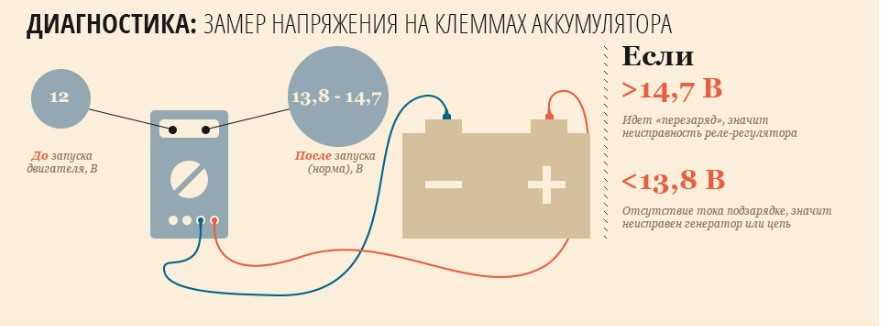

Схема замера напряжения на клеммах АКБ

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком «~» подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода «~», это вход переменного напряжения.

С выводов «+» и «—» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом «прозвонки» и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком «~» или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает «падение напряжения в прямом включении».

Для кремниевых диодов пороговое напряжение (Vf) составляет 400…1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком «~» или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста («—«) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом «~».

Проверка одного диода…

…второго.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку «дотошной», но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Для чего нужен диодный мост в генераторе автотехники

Диодный мост в генераторе

Это схемотехническое решение используется в электрических схемах автомобилей и мотоциклов. Диодный мост, устанавливаемый на генераторе переменного тока, нужен для преобразования вырабатываемого им переменного напряжения в постоянное. Постоянный ток служит для подзарядки АКБ и питания всех электропотребителей, имеющихся в современном транспорте. Требуемая мощность полупроводников в мостовой схеме определяется номинальным током, вырабатываемым генератором. В зависимости от этого показателя, полупроводниковые приборы разделяют на следующие группы по мощности:

• маломощные – до 300 мА;
• средней мощности – от 300 мА до 10 А;
• высокомощные – выше 10 А.

Характеристики диодного моста

Как мы уже с вами разобрали, в электронике встречаются диодные мосты в разных корпусах и имеют разные габариты.

Почему так? Дело в том, что каждый диодный мост обладает какими-то своими характеристиками, о которых мы и поговорим в этой главе.

Чтобы далеко не ходить, давайте рассмотрим диодный мост GBU6K и рассмотрим на его примере, как читать характеристики.

Для того, чтобы понять, что это за фрукт и с чем его едят, надо скачать на него техническое описание (даташит). Вот ссылка на этот диодный мост. Ниже рассмотрим основные характеристики диодного моста, которых будет достаточно для рядового электронщика.

Распиновка и корпус

Итак, на главной странице мы видим распиновку выводов. Распиновка — это какие выводы за что отвечают и как правильно их соединять с внешней цепью.

Как вы видите, на средний выводы подаем переменное напряжение, а с крайних выводов снимаем постоянное напряжение. Также на рисунке показано, как соединяются диоды в этом диодном мосте. Нам эта информация еще очень пригодится.

Чуть ниже мы видим вот такую табличку, которая показывает нам самые главные первичные характеристики.

Package — тип корпуса. Корпуса GBU выглядят вот так.

Максимальный ток

Итак, с этим разобрались. Далее следующий параметр. I_F(AV) — максимальный ток, который может «протащить» через себя этот диодный мост. В даташите есть таблички и графики, какие условия должны соблюдаться, чтобы мост смог протащить через себя этот ток без вреда для своего здоровья.

Поэтому, диодные мосты в больших металлических корпусах способны «протащить» через себя очень большую силу тока. Если же маленький диодный мост вставить в какой-нибудь мощный блок питания, то скорее всего он просто-напросто сгорит.

В промышленности в силовой электронике стараются использовать диодные моста большой мощности, например, вот такой диодный мост может «протащить» через себя силу тока в 50 Ампер.

Максимальное пиковое обратное напряжение

Грубо говоря, это обратное напряжение диода. Если его превысить, то произойдет пробой и диоду, а следовательно и диодному мосту, придет «кирдык»

Этому параметру также следует уделять внимание, когда вы будете выпрямлять сетевое напряжение. Если вы будете подавать на диодный мост 220 Вольт, то его пиковое значение будет составлять 310 Вольт (220 × √2). Так как у меня диодный мост GBU6K, то надо смотреть табличку ниже

Как вы видите, пиковое обратное напряжение диодов составляет 800 Вольт. Значит, такой диодный мост вполне подойдет для выпрямления сетевого напряжения

Так как у меня диодный мост GBU6K, то надо смотреть табличку ниже. Как вы видите, пиковое обратное напряжение диодов составляет 800 Вольт. Значит, такой диодный мост вполне подойдет для выпрямления сетевого напряжения.
